桩基低应变检测报告

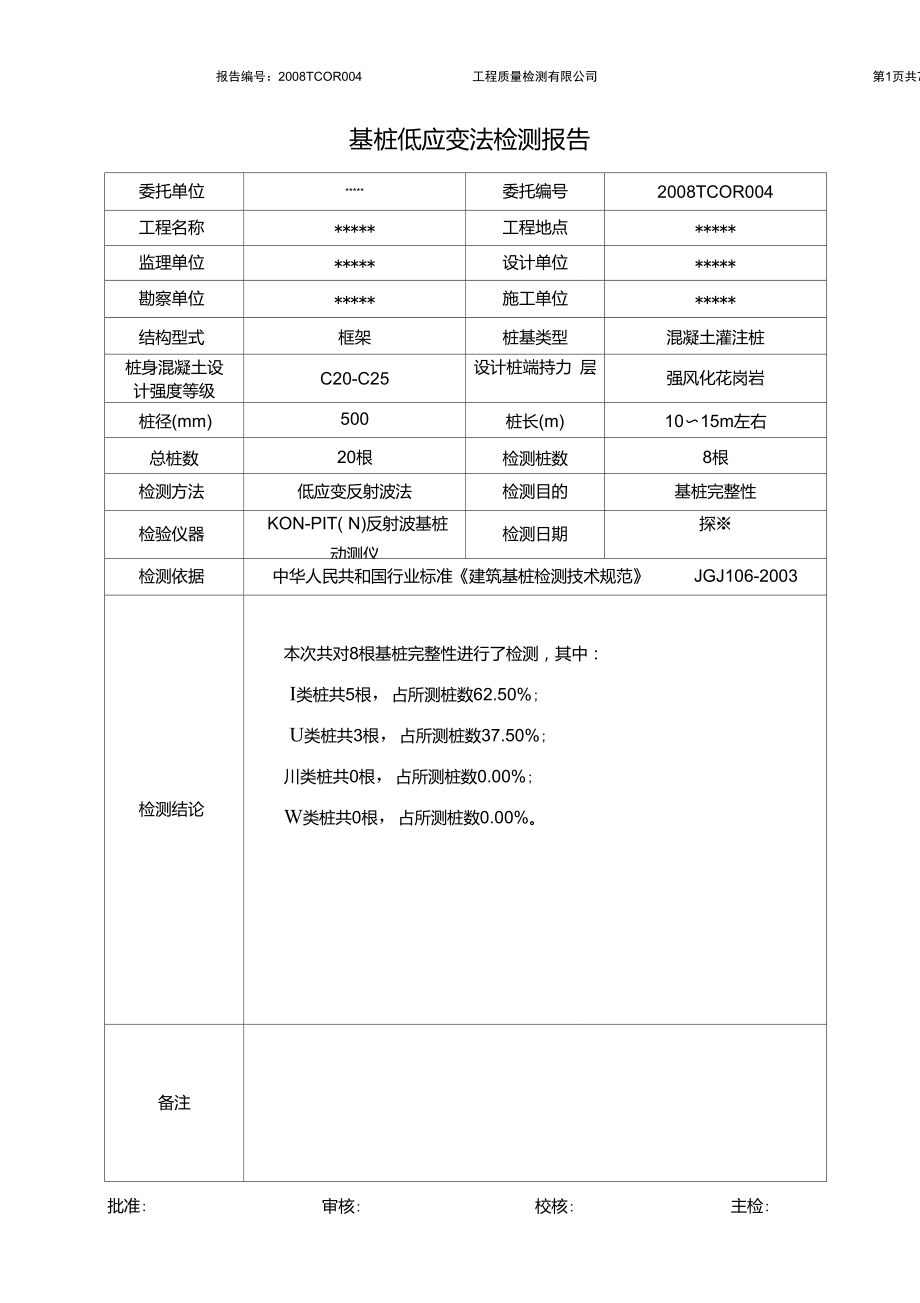

报告编号：2008TCOR004 工程质量检测有限公司 第5页共7页基桩低应变法检测报告委托单位*****委托编号2008TCOR004工程名称*****工程地点*****监理单位*****设计单位*****勘察单位*****施工单位*****结构型式框架桩基类型混凝土灌注桩桩身混凝土设 计强度等级C20-C25设计桩端持力 层强风化花岗岩桩径(mm)500桩长(m)10〜15m左右总桩数20根检测桩数8根检测方法低应变反射波法检测目的基桩完整性检验仪器KON-PIT( N)反射波基桩动测仪检测日期探※检测依据中华人民共和国行业标准《建筑基桩检测技术规范》 JGJ106-2003检测结论本次共对8根基桩完整性进行了检测，其中：I类桩共5根，占所测桩数62.50%;U类桩共3根，占所测桩数37.50%;川类桩共0根，占所测桩数0.00%;W类桩共0根，占所测桩数0.00%备注批准:审核:校核:主检:—、工程概况:该工程位于******** ，由*****单位承建该工程桩基础全部为钻孔灌注桩，共计 8根，设计桩径为500mm，于※※年 ※※月探※日浇注混凝土的设计强度等级为 C30受中铁第十一工程局的委托，对该工程基础桩的桩身完整性进行了检测，受检桩编号为 1、8、17、12、20、10、16、13,共8根。

二、地质情况拟建场地土层情况自上而下为：(1) 杂填土 ：稍湿，松散，层厚1.10〜4.6m2)淤泥：饱和，流塑，厚度1.30〜 4.2m3)残积砂质粘性土：湿，可塑〜坚硬，层厚 2.20〜8.60m3) -1强风化花岗岩： 为花岗岩风化残留球状风化体，呈散体状、碎块状，厚度 3.80〜7.00m4)全风化花岗岩：中粗粒结构，散体状构造，厚度 3.00〜18.80m5) -1强风化花岗岩：中粗粒结构，散体状构造，最大揭露厚度 1.50〜23.20m5) -2强风化花岗岩：中粗粒结构，碎块状 构造，最大揭露厚度0.50〜15.20m6)中风化花岗岩：中粗粒结构，块状构造，原岩结 构清晰，裂隙不发育，最大揭露厚度 9.20 m三、反射波测桩的基本原理反射波法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置力棒(4 1I」 FDP204PDAJ h传感器-叫小0 卢吒诂＞基桩反射波法测桩的示意图如上图所示，其基本原理为：用锤激励桩头，所产生的应力波将沿着桩身向下传播，在传播过程中，如遇到波阻抗界面，将产生声波的反射和透射应力波反射和透射能量的大小取决于两种介质波阻抗的大小由波动理论可知，当应力波遇 到断裂、离析、缩颈及扩底时，由于波阻抗变小，反射波与入射波初动相位同相；当应力 波遇到扩颈、扩底时，波阻抗变大，反射波与入射波的初动相位反相。

结合振幅大小、波 速高低、反射波到达时间等可对桩的完整性、缺陷程度、位置等作出综合判断桩身长度根据下列公式计算：L=Vp T2式中，L为桩身长度，Vp为应力波传播速度，T为桩底反射波到达时间四、资料分析与结果本次共对2根桩进行了低应变法检测其结果详见附表，各试桩的实测信号曲线见附 图桩身完整性分类为：(1) 1类桩(完好桩)：桩身连续性好，桩身规则，混凝土结构密实，桩体无缺陷存 在，在时域波形上表现为曲线规整、圆滑、无异常信号迭加2) n类桩(一般桩)：相对完好桩而言，桩身规则性略有差异，反映在时域波形上 则有轻微异常信号迭加，波形不甚圆滑，说明桩身局部存在轻微的离析、缩颈、扩颈等缺 陷，但整体尚好3) 川类桩(缺陷桩)：反映在时域曲线上畸变较大，桩底反射信号不清楚，难以辩 认说明桩身存在局部缩颈、夹泥、离析等缺陷这类桩对单桩承载力有一定的影响，需 要做进一步的处理4) W类桩(严重缺陷桩)：反映在时域曲线上严重畸变，无桩底反射信号，桩间反 射信号较强，桩身存在严重缩颈、离析、夹泥、断裂等缺陷基桩检测成果报告表序号桩号桩径m桩长m波速m/s桩身结构完整性描述类别备注11#0.514.303236桩身完整I类28#0.514.403624桩身完整I类317#0.515.203359桩身完整I类412#0.511.703387:距桩顶6.4m左右缩颈n类520#0.512.203398桩身完整I类616#0.514.403207桩身完整I类710#0.515.503212:距桩顶8.3m左右缩颈n类813#0.515.503411距桩顶12.4m左右缩颈n类低应变法检测结果：I类桩共5根，占所测桩数62.50%;U类桩共3根，占所测桩数37.50%;川类桩共0根，占所测桩数0.00%;W类桩共0根，占所测桩数0.00%。

五、波形图见附图报告编号：2008TCOR004 工程质量检测有限公司 第6页共7页报告编号：2008TCOR004 工程质量检测有限公司 第8页共7页。
