燃气保护方案(共12页)

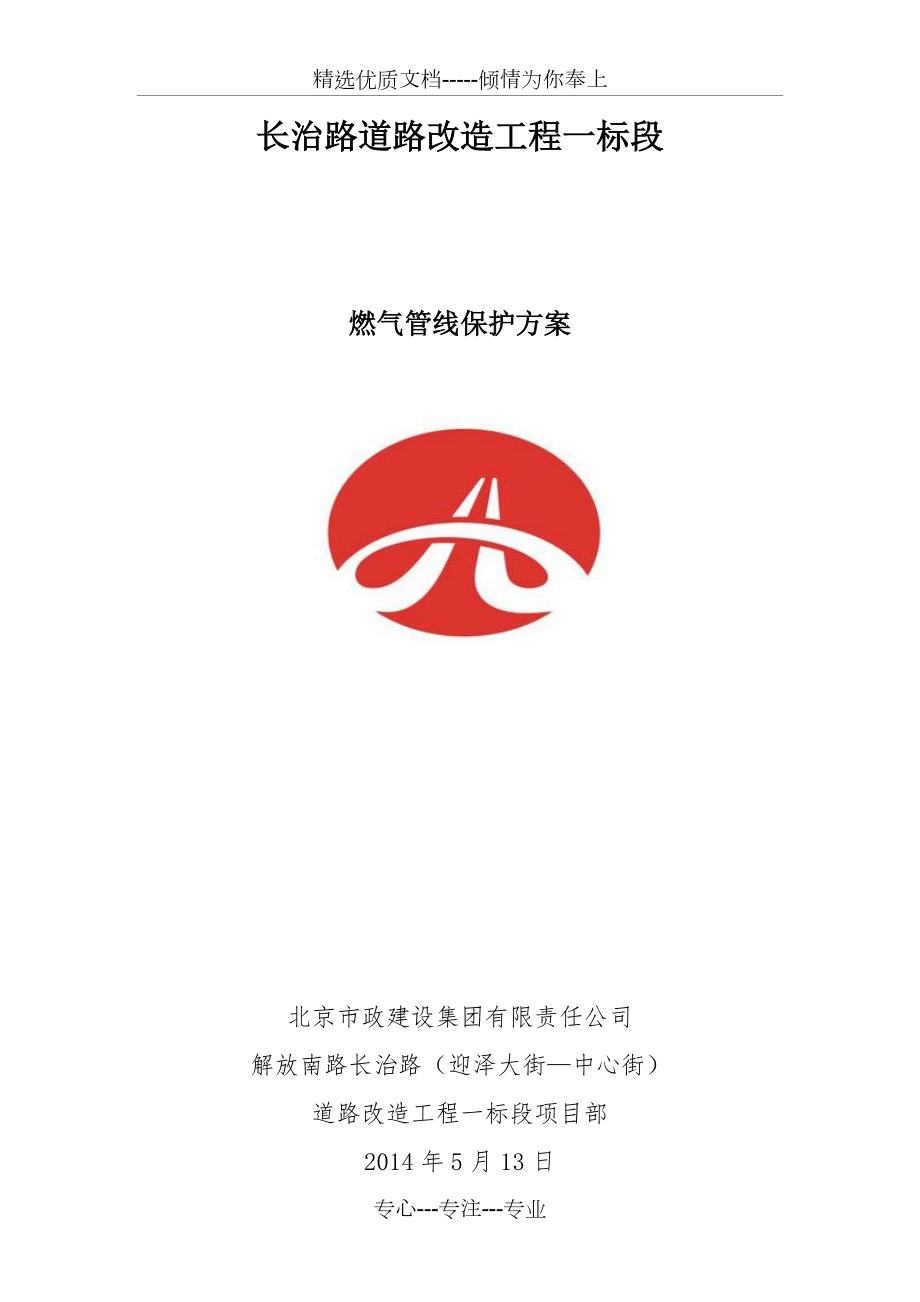

精选优质文档-----倾情为你奉上长治路道路改造工程一标段燃气管线保护方案北京市政建设集团有限责任公司解放南路长治路（迎泽大街—中心街）道路改造工程一标段项目部2014年5月13日长治路道路改造工程一标段燃气管线保护方案编 制： 审 核： 审 批： 北京市政建设集团有限责任公司解放南路长治路（迎泽大街—中心街）道路改造工程一标段项目部2014年5月13日专心---专注---专业长治路道路改造工程一标段燃气管线保护方案一、工程概况长治路道路改造工程设计为城市加强型主干路，一标段范围北起南内环街路口南（K0+026），南至长风街路口（K2+320）施工长度2.32公里本工程包括排水工程、电力工程、道路工程排水工程1 雨水雨水Y1段：起点桩号K0+07.56，本标段终点桩号K2+324.10；南内环街—长风街段现状双孔雨水方涵废除，在规划中心线以东6.5m位置新建混凝土方涵一趟，方涵尺寸：BXH=2.0X1.4（217.93m），BXH=2.2X1.4（242.12m），BXH=2-2.2X1.4（207.41m），BXH=3-2.0X1.4（743m），BXH=2-3.4X1.4（691.78m），BXH=2-3.8X1.4（251m），总长度2353.24m。

雨水Yx1段：起点桩号K0+011.51，终点桩号K0+467.60；南内环街—寇庄南街段在规划中心线以西18.5米新建雨水方涵一趟，管径BXH=2.0X1.4（213.84m），BXH=2.2X1.4(268.26m)，长度482.1m雨水Yx2段：起点桩号K0+900，终点桩号K1+068；王村南街—北园街段在规划中心线以西24米新建D1000雨水管线，长度189.76m2污水污水Pd1段：起点桩号K0+08.14，终点桩号K0+615；南内环街—永康街现状路东污水管线废除，在规划中心线以东11.5米新建一趟污水管线，管径D=500（1144.98m）、D=600mm（286.85m），总长度1431.83m污水Px1段：起点桩号K0+060.24，终点桩号K1+393；南内环街—永康街现状路东污水管线废除，规划中心线以西21.5米位置新建一趟污水管线，管径D=600mm，长度1341.15m污水Pd2段：起点桩号K1+440，终点桩号K1+698.54；永康街—亲贤北街段现状东西污水管线全部废除，在规划中心线以东11.5米新建一趟污水管线，管径D=600mm，总长度258.54m。

污水Px2段：起点桩号K1+440，终点桩号K1+699.88；永康街—亲贤北街段现状东西污水管线全部废除，在规划中心线以西10米位置新建一趟污水管线，管径D=600mm，长度259.88m二、编制目的现况长治路为太原市主干路，地下现况管线较多，雨污水及电力开槽范围内存在大量现状管线，且无法废除，因此为保证工期及现状管线的安全，特编制此管道保护方案三、施工方法1、地下燃气管线保护方案施工前管线产权单位到现场交底，以明确管线的具体走向、高程、位置，施工单位与管线产权单位共同制定保护措施，根据现况管线与结构物交叉的方式确定如下方案当施工触及现况管线时，管线两侧同时采用人工开挖，开挖中注意保护管道外皮，当挖至管线底部时，在其底部掏挖出约20厘米的小洞，保证承托槽钢能够穿过，所有承托槽钢均通过小洞后，在槽顶放置钢梁，钢材采用I40Aa字钢之后将直径16钢拉杆旋上螺母，并使承托槽钢与管线外皮保持一定的间隙，以便能够放入木板，当木板放入挤齐后，木板上方加设橡胶垫，以保护现况管线避免受到损伤，然后慢慢旋紧上部螺母，使之受力，在旋紧上部螺母过程中，要派专人看护，同时微微调整钢拉杆位置，使之垂直受力均匀。

钢拉杆间距30cm管线加固后应征得管线产权单位负责人同意后方可进行后续工程的施工2、现况管线的恢复 沟槽分层回填，碾压时，特别注意对现况管线的保护，当填土作业面距管底较近时，管道下方的回填禁用机械作业，改用人工回填夯实并保证土方压实度，当回填土顶面距管底80cm时，暂停回填作业，在管道下方砌50砖墩对管道给予可靠的支撑，砖墩间距1.0m，后方可拆除悬吊保护体系，再继续回填作业 管道顶下两侧各50cm内均用中粗砂回填，土中不得夹杂可能伤及管道的砖、石块等杂物，采用人工回填，并进行水沉，夯实当填至管顶以上50cm后，方可采用蛙式夯等机械作业，并不得过早使用振动式压路机四、安全施工措施 4.1工作坑周边设置连续封闭的安全护栏，防止人员坠落钢板桩打入施工时应注意对现况管线的保护严禁将管线破坏4.2 设计管线开槽施工时应注意对现况管线的保护，且将现况管线上部土方全部人工清除，严禁现况管线上部土方对管线产生荷载4.3托架焊接作业时对管道使用防火垫进行缠绕进行防火保护4.4机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥4.5加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。

4.6在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控4.7此方案须经管线产权单位批准后方可实施五、应急预案为进一步增强应对和防范生产安全事故的能力，高效、有序地进行现场应急处置，最大限度地减少和降低事故对人员、环境的危害和财产造成的损失，根据《生产经营单位安全生产事故应急预案编制导则》（AQ/T9002-2006）制定本处置方案1、 应急救援组织机构情况 建立应急领导体系，应急救援组织机构：项目部应急救援组织机构图项目部应急救援领导小组后勤保障组 善后处理组紧急救护组 疏散引导组 抢险抢修组 消防扑救组 (1)项目部成立项目部应急救援组织领导小组负责人电话保证24小时开通1)项目应急救援领导小组及职责组长：王文正，电话：副组长：姚毅，电话： 张广龙，电话：成员：韩旭，电话：领导小组主要职责应包括以下内容迅速了解、掌握事故发生的基本情况及时发出应急救援预案的启动指令按规定进行事故情况报告统一调配救援人员、设备、物资、器材协调内部、外部救援力量的应急救援工作妥善处置事故现场组织、配合开展事故调查、善后处理工作2)项目各应急救援队及职责紧急救护组：抢救现场伤员；疏散引导组：保证现场救援通道的畅通。

抢险抢修组：抢救现场物资；消防扑救组：组建现场；后勤保障组：①协助制订施工项目或加工厂应急反应物资资源的储备计划，按已制订的项目施工生产厂场的应急反应物资储备计划，检查、监督、落实应急反应物资的储备数量，收集和建立并归档； ②定期检查、监督、落实应急反应物资资源管理人员的到位和变更情况及时调整应急反应物资资源的更新和达标； ③定期收集和整理各部施工场区的应急反应物资资源信息、建立档案并归档，为应急反应行动的启动，做好物资源数据储备； ④应急启动后，按应急总指挥的部署，有效地组织应急反应物资资源到施工现场，并及时对事故现场进行增援，同时提供后勤服务善后处理组 ①做好伤亡人员及家属的稳定工作，确保事故发生后伤亡人员及家属思想能够稳定，大灾之后不发生大乱； ②做好受伤人员医疗救护的跟踪工作，协调处理医疗救护单位的相关矛盾； ③与保险部门一起做好伤亡人员及财产损失的理赔工作； ④慰问有关伤员及家属2、事故类型和危害程度分析根据项目部对承建工程危险源辨识和评价结果，本项目部在生产过程中可能由于燃气泄露引发事故，会造成重大及其以上安全生产事故3、避险措施1)开挖土方时，应有专人指挥，当施工触及现况管线时，管线两侧同时采用人工开挖，开挖中注意保护管道外皮。

2）进入作业地点时，先检查、熟悉作业环境若发现不安全因素、隐患，必须及时向有关部门汇报，并立即处理整改，确认安全无误后再进行施工作业对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决现场所有安全防护设施和安全标志等，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原4.应急计划的实施在发生突发性紧急事故时，应充分利用社会资源，根据实际需要与工程所在地地方政府机构或部门请求支援，如请求119、120、110支援等 应急流程图如下图：1)1）接警与通知接警：接警部门为现场值班办公室项目值班员接到报警后，迅速弄清和掌握事故发生时间、详细地点、事故性质、事故原因初步判断、简要经过、人员伤亡、被困情况、现场事态控制及发生情况等，并做好记录通知：项目值班员立即向项目经理详细报告，项目经理马上决定是否启动应急救援预案及是否向有关应急机构、政府及业主发出应急救援请求启动应急预案的通知由项目办公室通知应急组织机构中各组负责人 项目部在了解事故准确位置、事故性质、死伤人数及其它有关情况后，项目经理立即报告公司分管领导、主管领导和集团公司有关部门，全过程时间不得超过6小时。

2)应急通讯联络与报告 应急救援联络途径如下： 项目部应掌握集团公司、子分公司，业主、政府相关部门和人员的联系电话 向上级报告项目经理应根据伤害等级，在规定时间内向子分公司领导报告 对外应急求救： 公安警力求救电话：110；火警支援求救电话：119；医疗急救求救电话：1203)紧急救援的一般原则 以确保人员的安全为第一，其次是控制材料的损失紧急救援关键是速度,因此，救援时间就是生命此外要培养施工人员正确的处险意识，凡发现险情要立刻使用事故报警系统进行通报，紧急救援响应者必须是应急救援工作组成员，其他人员应该撤离至安全区域，并服从急救援工作组成员的指挥4）燃气泄露事故的处理1）一旦发生煤气泄漏事故，现场第一发现人立即用电话或逐级汇报 2）应急救援队伍出动 各应急救援小组接事故报警后，应迅速组织应急救援专业小组赶赴现场，做好自身防护的基础上，快速实施救援，控制事故发展1）、建立警戒区域 事故发生后，建立警戒区，并在通往事故现场的主要干道上实行交通管制警戒区的边界应设警示标志并由专人警戒除消防应急处理人员以及必须坚守岗位人员外，其他人员禁止进入警戒区 （2）、紧急疏散 疏散组在组长张兆勇的指挥下，佩戴个体防护用品进入事故现场，对现场人员进行安全疏散，以减少不必要的伤亡。

（3）、现场急救 在事故现场发生人员中毒或烧伤等，应立即作如下处理：迅速将患者护送出现场送至空气新鲜处，呼吸困难的给氧，呼吸停止时立即进行人工呼吸，，立即进行心脏按摩，当人员发生烧伤时，用清洁布覆盖创面，避免伤面污染，经现场处理后，在医疗组组长田敬利的安排下立即送至医院救治 3）煤气泄漏应急处理 （1）、煤气泄漏后，发现人应及时汇报并进行处理，防止事故扩大2）泄露事故发生后，现场负责人应组织有关人员保护现场，严禁外人进入，立即向燃气公司求援，并向消防部门报警求援4) 现场保护与警戒 事故发生后，安全部门应立即派人赶赴事发现场，负责事故现场保护，立即开展收集证据工作，需要移动现场证物时，要做好标志、标记，并绘制现场简图，写出书面材料，妥善保存现场重要痕迹、物证 根据应急救援需要，由公安部门在事故与现场周围建立警戒区域，实施交通管制，维护好现场治安秩序，防止无关人员进入现场，并避免发生不必要的伤亡 5) 应急终止与现场恢复 当事态得到有效控制，危险得到消除时，由项目经理下达应急令由安全、技术等部门验证现场，当隐患消除后解除现场警戒 警戒解除后，应由急救援助队伍负责恢复现场主要清理临时设施、救援过程中产生的废弃物、恢复现场办公、生活等基本功能。

由项目书记负责组织被疏散人员的回撤和安置6）事故后处理工作查明事故原因及责任人以书面形式向上级写出报告，包括发生事故时间、地点、受伤(死亡)人员姓名、性别、年龄、工种、伤害程度、受伤部位制定有效的预防措施，防止此类事故再次发生组织所有人员进行事故教育向所有人员进行事故教育向所有人员宣读事故结果，及对责任人的处理意见7）人员计划项目部配备专职安全员，专职安全员负责施工现场安全生产监督检查，发现安全隐患，及时向企业安全生产管理机构和项目负责人报告，对违章指挥、违章操作行为，应当立即制止各施工队设置专职安全员，土方作业班组设置兼职安全巡查员，对施工现场危险部位和重点工序实施安全旁站监督 8）附件 外部联系电话：报警求助：110医疗救护：120火警；119。
