应力状态分析课件

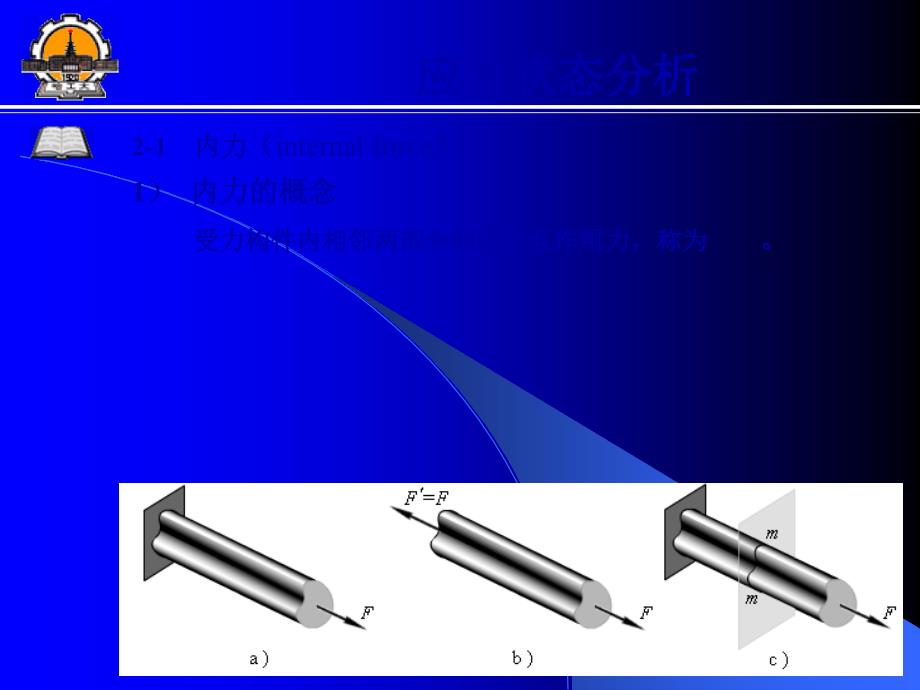

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,应力状态分析,2-1 内力（,internal force,）,1）内力的概念,受力构件内相邻两部分间的相互作用力，称为,内力,内力完全由外力引起，,并随着外力改变而改变；,这个力若超过了材料所能承受的极限值，杆件就,要在,m-m,面处断裂；,内力反映了材料对外力有抗力，,并传递外力第2章 应力状态分析,1）内力的概念,受力构件内相邻两部分间的相互作用力，称为,内力,2）内力的求法 截面法,截面法：截、去、代、平,2-1 内力（,internal force,）,第2章 应力状态分析,1）内力的概念,受力构件内相邻两部分间的相互作用力，称为内力2）内力的求法 截面法,截面法：截、去、代、平,内力,是连续地分布在截面各个点上的力系，一般情况下可向截面形心简化，合成一主矢和一主矩，它们在坐标上的分量分别为：,2-1 内力（,internal force,）,第2章 应力状态分析,2-1 内力（,internal force,）,第2章 应力状态分析,1）内力的概念,2）内力的求法 截面法,3）内力正负号的规定,正面,外法线沿着坐标正方向的截面,；反之为,负面,正面上与,坐标正方向相同的内力为正,；反之为负。

负面上与,坐标正方向相反的内力为正,；反之为负2-1 内力（,internal force,）,第2章 应力状态分析,1）内力的概念,2）内力的求法 截面法,3）内力的符号规定,例1 直径为,d,长为,l,圆截面直杆，铅垂放置,上端固定，若材料单位体积质量为,r,，试求在重力作用下杆,m-m,截面的内力解：,2-1 内力（,internal force,）,第2章 应力状态分析,整个杆件最大的轴力发生在固定端截面上，其值,解：,第2章 应力状态分析,例2 直杆铅垂放置，上端固定，受力如下图所示若不计杆的重力，试求杆的,m-m,截面的内力解：,第2章 应力状态分析,例2 直杆铅垂放置，上端固定，受力如下图所示若不计杆的重力，试求杆的,m-m,截面的内力解：,例2 直杆铅垂放置，上端固定，受力如下图所示若不计杆的重力，试求杆的,m-m,截面的内力解：,第2章 应力状态分析,例2 直杆铅垂放置，上端固定，受力如下图所示若不计杆的重力，试求杆的,m-m,截面的内力解：,第2章 应力状态分析,例2 直杆铅垂放置，上端固定，受力如下图所示若不计杆的重力，试求杆的,m-m,截面的内力解：,第2章 应力状态分析,例2 直杆铅垂放置，上端固定，受力如下图所示。

若不计杆的重力，试求杆的,m-m,截面的内力解：,第2章 应力状态分析,解得,例2 直杆铅垂放置，上端固定，受力如下图所示若不计杆的重力，试求杆的,m-m,截面的内力解：,第2章 应力状态分析,例3 折杆受力如图所示（图中尺寸单位为,mm,），试求,-,截面上内力解：,1）求固定,端,A,处约束,反力,第2章 应力状态分析,解：,1）求固定端,A,处约束反力,第2章 应力状态分析,A,处约束反力,2）求,-,截面的内力,。
