临时用电施工组织设计16

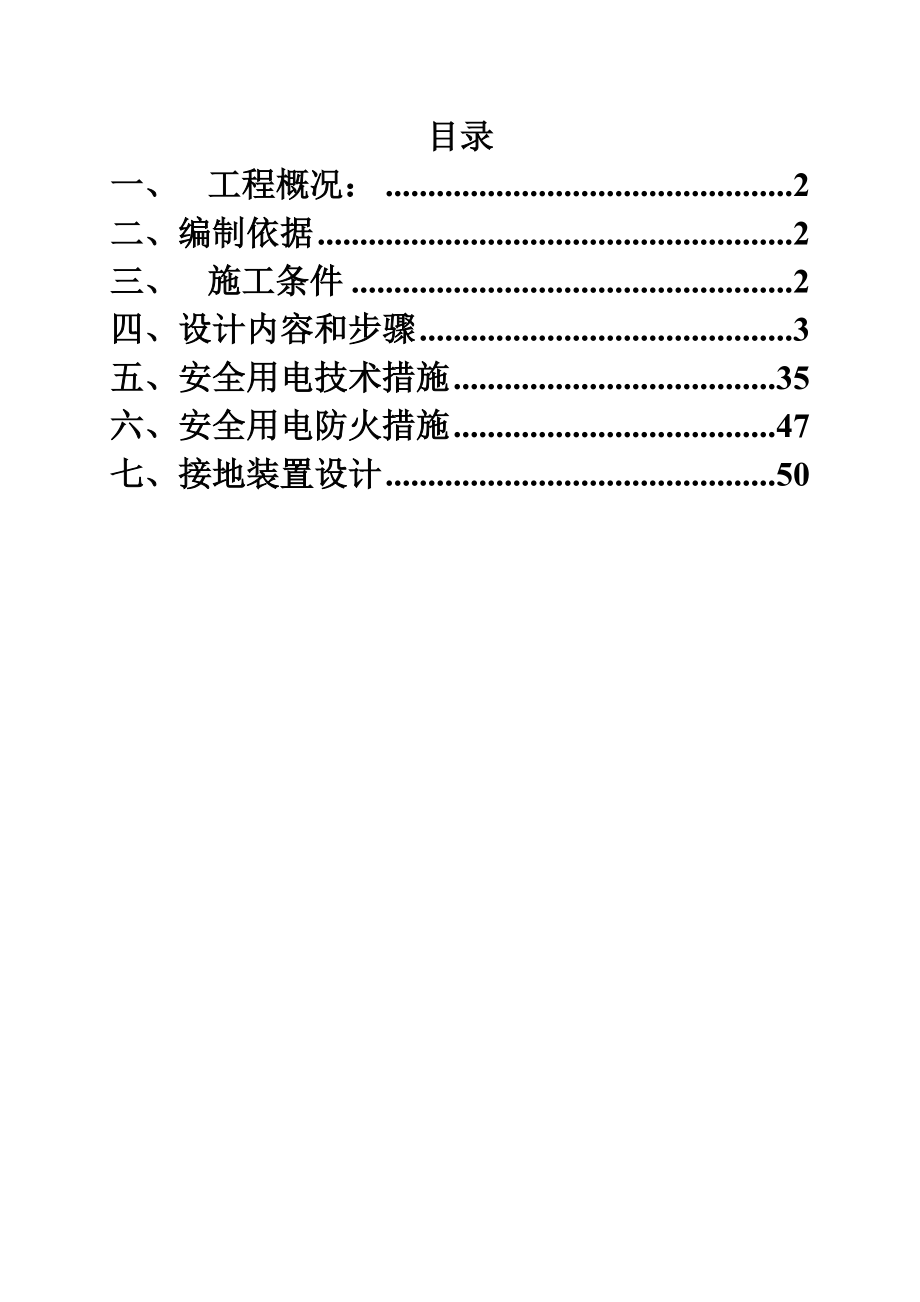

目录一、 工程概况： 2二、编制依据 2三、 施工条件 2四、设计内容和步骤 3五、安全用电技术措施 35六、安全用电防火措施 47七、接地装置设计 50城市花园8-13#楼施工现场临时用电组织设计一、 工程概况：衡阳中航城市花园首期是衡阳深圳工业园开发建设有限公司新开发的高档房地产项目，位于湖南省衡阳市区，由深圳市城建工程设计公司设计，监理单位为深圳鲁班建设监理有限公司本期地下室建筑面积约53897.9平方米,我司承建8-13#栋地下室部分面积约26049.44平方米地下均为车库，高度3.8-4.1米本工程甲方提供400KVA干变压器二台，分布如下：1、9#、13#、12#楼、生活区用1#变压器2、8#、10#、11#楼、加工场用2#变压器二、编制依据 《低压配电设计规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社 《供配电系统设计规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社 《建筑施工安全检查标准》JGJ59-99三、 施工条件1#变压器设备用电统计表序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT40（TQ2-6）481482自落式混凝土搅拌机JD350151153灰浆泵UB34144灰浆泵UB344165塔式起重机QT40（TQ2-6）481486灰浆泵UB344167生活区80180四、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/248=60.72 kW Pjs=KxPe=0.8560.72=51.61kW Qjs=Pjstgφ=51.611.33=68.81kvar (2)、自落式混凝土搅拌机 Kx=0.75，Cosφ=0.85，tgφ=0.62 Pjs=0.7515=11.25kW Qjs=Pjstgφ=11.250.62=6.97kvar (3)、灰浆泵 Kx=0.75，Cosφ=0.8，tgφ=0.75 Pjs=0.754=3kW Qjs=Pjstgφ=30.75=2.25kvar (4)、灰浆泵 Kx=0.75，Cosφ=0.8，tgφ=0.75 Pjs=0.7516=12kW Qjs=Pjstgφ=120.75=9kvar (5)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/248=60.72 kW Pjs=KxPe=0.8560.72=51.61kW Qjs=Pjstgφ=51.611.33=68.81kvar (6)、灰浆泵 Kx=0.75，Cosφ=0.8，tgφ=0.75 Pjs=0.7516=12kW Qjs=Pjstgφ=120.75=9kvar (7)、生活区 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=80kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/280=101.19 kW Pjs=KxPe=0.85101.19=86.01kW Qjs=Pjstgφ=86.011.33=114.69kvar (8)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=KxΣPjs=0.95(51.61+11.25+3+12+51.61+12+86.01)=216.11kW 总的无功功率 Qjs=KxΣQjs=0.95(68.81+6.97+2.25+9+68.81+9+114.69)=265.55kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(216.112+265.552)1/2=342.37kVA 总的计算电流计算 Ijs=Sjs/(1.732Ue)=342.37/(1.7320.38)=520.2A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.6，tgφ=1.33 Ijs=KxPe/(1.732UeCosφ)=160.72/(1.7320.380.6)=153.75A ii)选择导线 选择XV-350+225，空气明敷/架空线路时其安全载流量为158A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3 (2)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.85，tgφ=0.62 Ijs=Kx Pe/(1.732UeCosφ)=115/(1.7320.380.85)=26.81A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A。

室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3 (3)、灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.8，tgφ=0.75 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.8)=7.6A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为HR5，，漏电保护器为DZ15LE-40/3 (4)、9楼动力分箱至第1组电机(塔式起重机、自落式混凝土搅拌机、灰浆泵)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33Ijs=KxPe台数/(1.732UeCosφ)=0.8560.721/(1.7320.380.6)=130.69A自落式混凝土搅拌机Kx=0.75，Cosφ=0.85，tgφ=0.62Ijs= Kx Pe 台数/(1.732UeCosφ)=0.75151/(1.7320.380.85)=20.11A灰浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Ijs= Kx Pe 台数/(1.732UeCosφ)=0.7541/(1.7320.380.8)=5.7A Ijs(1组电机)=156.5A 该组中最大的开关箱电流Ijs=153.75A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=156.501.1=172.15A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A。

iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-250/3 (5)9楼动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.767/(1.7320.380.9)=79.18A 该分箱下最大组线电流Ijs=172.15A 两者中取大值Ijs=172.15A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 (6)1号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.6567/(1.7320.380.75)=88.23A 该干线下最大的分配箱电流Ijs=172.15A 选择的电流Ijs=172.15A 按允许电压降： S=KxΣ(PL)/C△U=0.6567/(775)=0.113mm2 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A。

ii)选择出线开关 1号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2 (1)、灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.8，tgφ=0.75 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.8)=7.6A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 由于开关控制4台用电器，开关的电流为Ir=7.604(台数)=30.39A 选择开关箱内隔离开关为HR5，，漏电保护器为DZ15LE-40/3。

(2)、13楼动力分箱至第1组电机(灰浆泵)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 灰浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Ijs= Kx Pe 台数/(1.732UeCosφ)=0.7544/(1.7320.380.8)=22.79A Ijs(1组电机)=22.79A 该组中最大的开关箱电流Ijs=30.39A 两者中取大值Ijs=30.39A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A iii)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE-40/3 (3)13楼动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.74/(1.7320.380.9)=4.73A 该分箱下最大组线电流Ijs=30.39A 两者中取大值Ijs=30.39A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A。

iii)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3 (4)2号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.654/(1.7320.380.75)=5.27A 该干线下最大的分配箱电流Ijs=30.39A 选择的电流Ijs=30.39A 按允许电压降： S=KxΣ(PL)/C△U=0.6571/(775)=0.12mm2 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A ii)选择出线开关 2号干线出线开关选择DZ5-50/3，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3 5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。

(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.6，tgφ=1.33 Ijs=KxPe/(1.732UeCosφ)=160.72/(1.7320.380.6)=153.75A ii)选择导线 选择XV-350+225，空气明敷/架空线路时其安全载流量为158A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3 (2)、灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.8，tgφ=0.75 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.8)=7.6A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。

iii)选择电气设备 由于开关控制4台用电器，开关的电流为Ir=7.604(台数)=30.39A 选择开关箱内隔离开关为HR5，，漏电保护器为DZ15LE-40/3 (3)、12楼号动力分箱至第1组电机(塔式起重机、灰浆泵)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33Ijs=KxPe台数/(1.732UeCosφ)=0.8560.721/(1.7320.380.6)=130.69A灰浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Ijs= Kx Pe 台数/(1.732UeCosφ)=0.7544/(1.7320.380.8)=22.79A Ijs(1组电机)=153.48A 该组中最大的开关箱电流Ijs=153.75A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=153.751.1=169.13A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-250/3。

(4)12楼号动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.752/(1.7320.380.9)=61.45A 该分箱下最大组线电流Ijs=169.13A 两者中取大值Ijs=169.13A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 (5)3号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.6552/(1.7320.380.75)=68.47A 该干线下最大的分配箱电流Ijs=169.13A 选择的电流Ijs=169.13A 按允许电压降： S=KxΣ(PL)/C△U=0.65123/(775)=0.208mm2 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A。

ii)选择出线开关 3号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 6、4号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2 (1)、生活区开关箱至生活区导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.6，tgφ=1.33 Ijs=KxPe/(1.732UeCosφ)=1101.19/(1.7320.380.6)=256.25A ii)选择导线 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir=480A，，漏电保护器为DZ20L-400/3。

(2)、生活区动力分箱至第1组电机(生活区)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 生活区Kx=0.85，Cosφ=0.6，tgφ=1.33Ijs=KxPe台数/(1.732UeCosφ)=0.85101.191/(1.7320.380.6)=217.81A Ijs(1组电机)=217.81A 该组中最大的开关箱电流Ijs=256.25A 两者中取大值Ijs=256.25A ii)选择导线 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A iii)选择电气设备 选择分配箱内开关为DZ10-600/3，其脱扣器整定电流值为Ir=480A，漏电保护器为DZ20L-400/3 (3)生活区动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.780/(1.7320.380.9)=94.54A 该分箱下最大组线电流Ijs=256.25A 两者中取大值Ijs=256.25A ii)选择导线 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A。

iii)选择电气设备 选择分配箱内开关为DZ10-600/3，其脱扣器整定电流值为Ir=480A，，漏电保护器为DZ20L-400/3 (4)4号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.6580/(1.7320.380.75)=105.34A 该干线下最大的分配箱电流Ijs=256.25A 选择的电流Ijs=256.25A 按允许电压降： S=KxΣ(PL)/C△U=0.65203/(775)=0.343mm2 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A ii)选择出线开关 4号干线出线开关选择DZ10-600/3，其脱扣器整定电流值为Ir=480A，，漏电保护器为DZ20L-400/3 7、选择总箱的进线截面及进线开关: 根据最大的干线电流和前面第2部分计算的电流，两者中取大值，Ijs=520.2A 由于该总配箱下有多条干线，所以电流需要乘以1.1的系数。

Ijs= 520.201.1=572.22A (1)查表得空气明敷/架空线路 线路25C时铜芯橡皮绝缘导线BX-3240+2120，其安全载流量为660A，能够满足使用要求由于由供电箱至动力总箱距离短，可不校核电压降的选择 (2)选择总进线开关：DZ20-630/3，其脱扣器整定电流值为Ir=630A3)选择总箱中漏电保护器：DZ20L-630/4 8、选择变压器: 根据计算的总的视在功率与最大干线功率(以单个开关箱的最大功率逐级计算选择)取大值选择SJL1-400/10型三相电力变压器，它的容量为400kVA>246.05kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致 8、选择变压器: 根据计算的总的视在功率与最大干线功率(以单个开关箱的最大功率逐级计算选择)取大值选择SJL1-400/10型三相电力变压器，它的容量为400kVA>342.37kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致9、绘制临时供电施工图 对于PE线的说明:根据规范《施工现场临时用电安全技术规范》(JGJ 46-2005)5.1.8的要求，PE线所用材质与相线、工作零线(N线)相同时，其最小截面应符合下表的规定：相线芯线截面S(mm2)PE线最小截面(mm2)S≤16S1635S/2 对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE线截面。

临时供电系统图： 供电系统简图2#变压器设备用电统计表序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT40（TQ2-6）481482自落式混凝土搅拌机JD350151153灰浆泵UB34144灰浆泵UB344165塔式起重机QT40（TQ2-6）481486灰浆泵UB344167钢筋调直机GT4/144288钢筋切断机QJ4072149钢筋弯曲机GW4032610交流电焊机BX3-200-223.4246.8 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/248=60.72 kW Pjs=KxPe=0.8560.72=51.61kW Qjs=Pjstgφ=51.611.33=68.81kvar (2)、自落式混凝土搅拌机 Kx=0.75，Cosφ=0.85，tgφ=0.62 Pjs=0.7515=11.25kW Qjs=Pjstgφ=11.250.62=6.97kvar (3)、灰浆泵 Kx=0.75，Cosφ=0.8，tgφ=0.75 Pjs=0.754=3kW Qjs=Pjstgφ=30.75=2.25kvar (4)、灰浆泵 Kx=0.75，Cosφ=0.8，tgφ=0.75 Pjs=0.7516=12kW Qjs=Pjstgφ=120.75=9kvar (5)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/248=60.72 kW Pjs=KxPe=0.8560.72=51.61kW Qjs=Pjstgφ=51.611.33=68.81kvar (6)、灰浆泵 Kx=0.75，Cosφ=0.8，tgφ=0.75 Pjs=0.7516=12kW Qjs=Pjstgφ=120.75=9kvar (7)、钢筋调直机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.658=5.2kW Qjs=Pjstgφ=5.21.02=5.31kvar (8)、钢筋切断机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.6514=9.1kW Qjs=Pjstgφ=9.11.02=9.28kvar (9)、钢筋弯曲机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.656=3.9kW Qjs=Pjstgφ=3.91.02=3.98kvar (10)、交流电焊机 Kx=0.5，Cosφ=0.4，tgφ=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=SnCosφ=23.40.4=9.36kW Pe=n(Jc/Jc1)1/2Pn =2(0.5/1)1/29.36=13.24 kW Pjs=KxPe=0.513.24=6.62kW Qjs=Pjstgφ=6.622.29=15.16kvar (11)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=KxΣPjs=0.95(51.61+11.25+3+12+51.61+12+5.2+9.1+3.9+6.62)=157.98kW 总的无功功率 Qjs=KxΣQjs=0.95(68.81+6.97+2.25+9+68.81+9+5.31+9.28+3.98+15.16)=188.64kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(157.982+188.642)1/2=246.05kVA 总的计算电流计算 Ijs=Sjs/(1.732Ue)=246.05/(1.7320.38)=373.85A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.6，tgφ=1.33 Ijs=KxPe/(1.732UeCosφ)=160.72/(1.7320.380.6)=153.75A ii)选择导线 选择XV-350+225，空气明敷/架空线路时其安全载流量为158A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3 (2)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.85，tgφ=0.62 Ijs=Kx Pe/(1.732UeCosφ)=115/(1.7320.380.85)=26.81A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A。

室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3 (3)、灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.8，tgφ=0.75 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.8)=7.6A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为HR5，，漏电保护器为DZ15LE-40/3 (4)、8楼动力分箱至第1组电机(塔式起重机、自落式混凝土搅拌机、灰浆泵)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33Ijs=KxPe台数/(1.732UeCosφ)=0.8560.721/(1.7320.380.6)=130.69A自落式混凝土搅拌机Kx=0.75，Cosφ=0.85，tgφ=0.62Ijs= Kx Pe 台数/(1.732UeCosφ)=0.75151/(1.7320.380.85)=20.11A灰浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Ijs= Kx Pe 台数/(1.732UeCosφ)=0.7541/(1.7320.380.8)=5.7A Ijs(1组电机)=156.5A 该组中最大的开关箱电流Ijs=153.75A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=156.501.1=172.15A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A。

iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-250/3 (5)8楼动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.767/(1.7320.380.9)=79.18A 该分箱下最大组线电流Ijs=172.15A 两者中取大值Ijs=172.15A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 (6)1号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.6567/(1.7320.380.75)=88.23A 该干线下最大的分配箱电流Ijs=172.15A 选择的电流Ijs=172.15A 按允许电压降： S=KxΣ(PL)/C△U=0.6567/(775)=0.113mm2 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A。

ii)选择出线开关 1号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2 (1)、灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.8，tgφ=0.75 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.8)=7.6A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 由于开关控制4台用电器，开关的电流为Ir=7.604(台数)=30.39A 选择开关箱内隔离开关为HR5，，漏电保护器为DZ15LE-40/3。

(2)、11楼动力分箱至第1组电机(灰浆泵)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 灰浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Ijs= Kx Pe 台数/(1.732UeCosφ)=0.7544/(1.7320.380.8)=22.79A Ijs(1组电机)=22.79A 该组中最大的开关箱电流Ijs=30.39A 两者中取大值Ijs=30.39A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A iii)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE-40/3 (3)11楼动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.74/(1.7320.380.9)=4.73A 该分箱下最大组线电流Ijs=30.39A 两者中取大值Ijs=30.39A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A。

iii)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3 (4)2号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.654/(1.7320.380.75)=5.27A 该干线下最大的分配箱电流Ijs=30.39A 选择的电流Ijs=30.39A 按允许电压降： S=KxΣ(PL)/C△U=0.6571/(775)=0.12mm2 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A ii)选择出线开关 2号干线出线开关选择DZ5-50/3，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3 5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。

(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.6，tgφ=1.33 Ijs=KxPe/(1.732UeCosφ)=160.72/(1.7320.380.6)=153.75A ii)选择导线 选择XV-350+225，空气明敷/架空线路时其安全载流量为158A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3 (2)、灰浆泵开关箱至灰浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.8，tgφ=0.75 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.8)=7.6A ii)选择导线 选择XV-310+210，空气明敷/架空线路时其安全载流量为57A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。

iii)选择电气设备 由于开关控制4台用电器，开关的电流为Ir=7.604(台数)=30.39A 选择开关箱内隔离开关为HR5，，漏电保护器为DZ15LE-40/3 (3)、10楼号动力分箱至第1组电机(塔式起重机、灰浆泵)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33Ijs=KxPe台数/(1.732UeCosφ)=0.8560.721/(1.7320.380.6)=130.69A灰浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Ijs= Kx Pe 台数/(1.732UeCosφ)=0.7544/(1.7320.380.8)=22.79A Ijs(1组电机)=153.48A 该组中最大的开关箱电流Ijs=153.75A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=153.751.1=169.13A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-250/3。

(4)10楼号动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cosφ=0.9 Ijs=KxPe/(1.732UeCosφ)=0.752/(1.7320.380.9)=61.45A 该分箱下最大组线电流Ijs=169.13A 两者中取大值Ijs=169.13A ii)选择导线 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 (5)3号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cosφ=0.75 Ijs=KxΣPe/(1.732UeCosφ)=0.6552/(1.7320.380.75)=68.47A 该干线下最大的分配箱电流Ijs=169.13A 选择的电流Ijs=169.13A 按允许电压降： S=KxΣ(PL)/C△U=0.65123/(775)=0.208mm2 选择XV-370+235，空气明敷/架空线路时其安全载流量为191A。

ii)选择出线开关 3号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3 6、4号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2 (1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.7，tgφ=1.02 Ijs=Kx Pe/(1.732UeCosφ)=14/(1.7320.380.7)=8.68A ii)选择导线 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 由于开关控制2台用电器，开关的电流为Ir=8.682(台数)=17.36A 选择开关箱内隔离开关为HR5，，漏电保护器为DZ20L-400/3。

(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.7，tgφ=1.02 Ijs=Kx Pe/(1.732UeCosφ)=17/(1.7320.380.7)=15.19A ii)选择导线 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 由于开关控制2台用电器，开关的电流为Ir=15.192(台数)=30.39A 选择开关箱内隔离开关为HR5，，漏电保护器为DZ20L-400/3 (3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cosφ=0.7，tgφ=1.02 Ijs=Kx Pe/(1.732UeCosφ)=13/(1.7320.380.7)=6.51A ii)选择导线 选择XV-3120+270，空气明敷/架空线路时其安全载流量为269A。

室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求 iii)选择电气设备 由于开关控制2台用电器。
