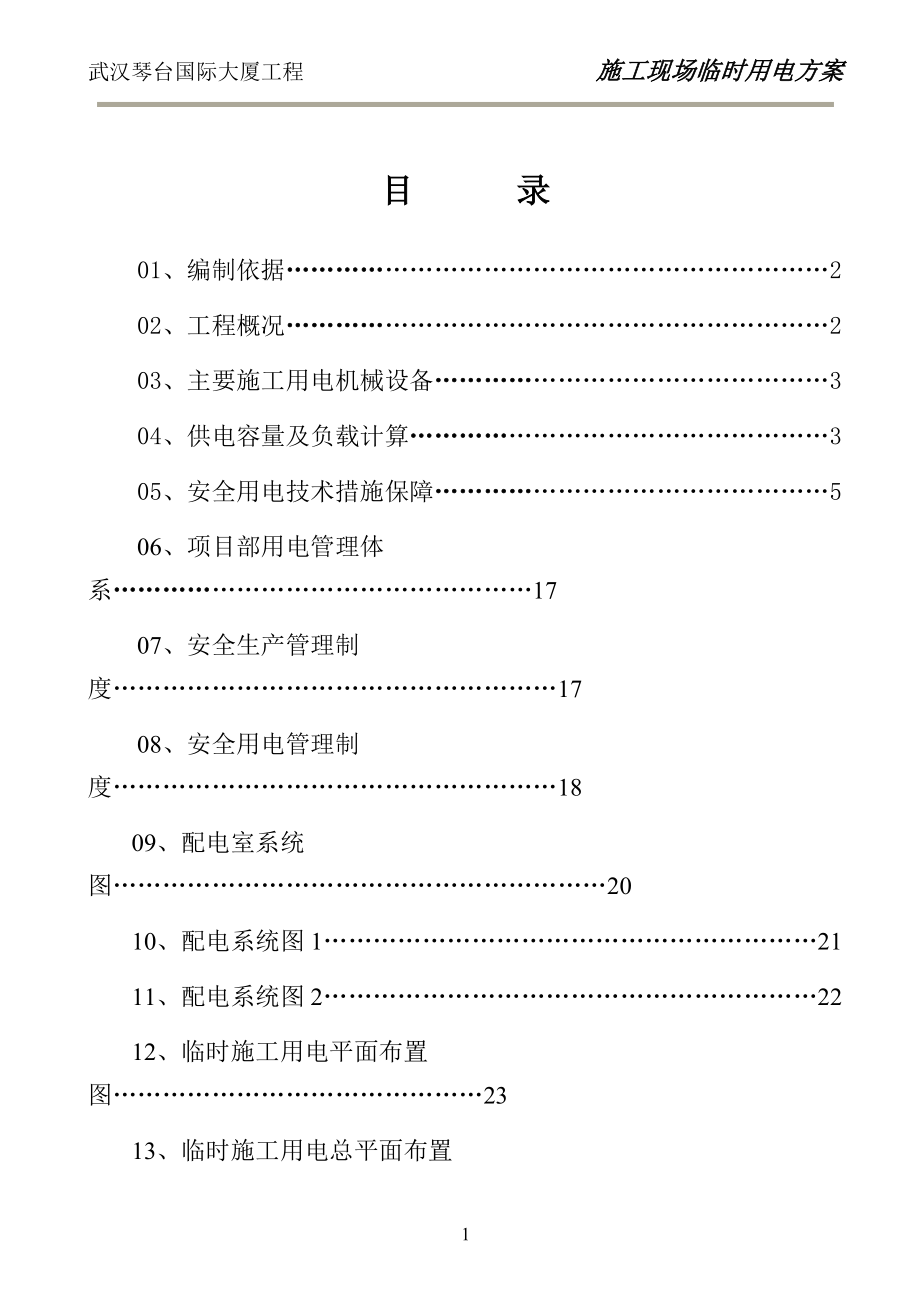

武汉琴台国际大厦工程 施工现场临时用电方案目 录01、编制依据…………………………………………………………202、工程概况…………………………………………………………203、主要施工用电机械设备…………………………………………304、供电容量及负载计算……………………………………………305、安全用电技术措施保障…………………………………………506、项目部用电管理体系……………………………………………1707、安全生产管理制度………………………………………………1708、安全用电管理制度………………………………………………1809、配电室系统图……………………………………………………2010、配电系统图1……………………………………………………2111、配电系统图2……………………………………………………2212、临时施工用电平面布置图………………………………………2313、临时施工用电总平面布置图……………………………………2414、施工现场照明平面方案布置图…………………………………25施工现场临时用电方案1． 编制依据 1.1《施工现场临时用电安全用电技术规范》JG46-20051.2《建筑工程施工现场供电安全规范》（GB50194-93）1.3《建筑施工安全检查标准》（JG59-2011）1.4《通用用电设备配电设计规范》（GB50055-2011）1.5 公司《程序文件》1.6 设计图纸及施工总平面图二． 工程概况 拟建的武汉琴台国际大厦定位为具有丰富文化内涵的现代化标志性建筑综合体，功能定位为国际标准五星级酒店、5A 级写字楼及相应配套设施和商业服务，总建筑面积126000m2。

项目位于武汉市汉阳区汉钢中路以东，月湖琴声住宅小区以南，龙灯堤路以西，琴台路以北，占地面积：2.57公顷，由主楼、裙楼和纯地下室组成根据目前施工现场用电需要，现甲方仅提供的800千伏安变压器一台作为临时施工用电电源，远远满足不了使用用电需求故另配置柴油发电机6台其中250千瓦发电机4台，375千瓦发电机2台，共同担当本项目的临时施工用电、生活用电各不同设备电源均采用380/220三相五线制配电，并与临近建筑基础防雷接地体可靠连接三、主要施工用电机械设备 用电设备名称功 率（kw）数 量（台/项）总功率（kw）目前后期目前后期回转钻机587304061740旋挖钻机183854144电焊机223445748990钢筋弯曲机2.2336.66.6钢筋切断机2.5347.510车丝机4.52299高压旋喷12001001200抽水泵10282080车辆冲洗20224040生活 照明45229090总计功率（kw）1381.14309.6四．供电设备容量分配及负载计算：二号箱变总容量800KVA,具体容量分配如下： 1、1#配电柜200KVA主供中建三局、湖北新业公司、中维地产公司生活及办公用电。

负载严格控制在200KW---22OKW之内 2、2#配电柜300KVA主供华中岩土桩基公司施工用电，负载严格控制在300KW—330KW之内 3、3#控制柜 300KVA主供中冶武勘桩基公司施工用电，负载严格控制在300KW—330KW之内4、 特别注明：中建三局施工用电严格控制在100KW之内，不得超负荷影响武汉琴台国际大厦项目部各公司的正常办公供电容量总和： 施工用电总负荷 4310 （KW）0.85（功率因素）≈5100（KW）实际供电总量 800千伏安0.85（功率因素）≈680千伏安实际使用总电量4310千伏安0.85（功率因素）需要系数[0.65] ≈3315（KW）故市电远远不能满足现场正常施工，只能使用自发电进行补充2号箱变800千伏安相当于800 KW供电量除去中建三局施工、中维地产办公、湖北新业办公约200KW，只剩下约600KW现场钢筋加工、焊接总用电负荷860KW功率因素0.85需要系数[0.65]≈657（KW）通过上述计算2号箱变除去中建三局施工、中维地产及湖北新业办公用电剩余部分只能满足现场钢筋加工、焊接用电需求其它机械施工用电完全只能靠发电来解决，需配备发电机组约10台以上（每台发电为300KW，总用电缺口2700KW）。

通过计算目前800KVA电力变压器一台加上目前已有6台不同规格的发电机，容量总和基本能满足现阶段的施工市电主要用于钢筋笼制作电焊机用电及生活用电，施工不足用电部分由发电机提供 临时施工用电的各级开关均严格按照规范要求，“三级配电、二级保护、一机一闸一漏一箱”的原则进行配置线路敷设详见施工用电总平面图及临时施工用电系统图附后）5、 安全用电技术措施保障 5.1 规章制度及标准5.1.1 施工现场临时用电必须严格执行《施工现场临时用电安全用电技术规范》JG46-2005，用电设备容量在100KW以上的经技术负责人审批签字5.1.2 非持证电工，严禁从事电工作业从事电气设备和线路维修时，有人监护不得超负荷使用电气设备5.1.3 检修电器设备时，必须切断电源，并在拉闸处悬挂“有人操作，严禁合闸”的禁示牌必要时，由专人监护，严防他人误合闸 5.1.4 潜水泵、泥浆泵或使用手持电动工具等设单一的漏电保护器进行野外测量时，金属标杆不要碰触到电线，特别是高压输电线路5.1.5 若电源线破损，闸刀盒、插座、插头等用电装置损坏，设备外壳带电，应及时请电工修理或更换5.1.6 作业现场的主、支线电源开关，必须进箱加门上锁，安装漏电保护器，并有可靠的防雨设施。

5.1.7 不准带电作业，特殊情况下必须带电作业时，须经过批准，并穿戴好专用防护用品，设专人监护5.1.8 当遇到高压电线断落时，周围20米内禁止人员入内，如果已在20米内，要单足或并足跳离危险区，防止跨步电压造成触电事故 5.2 安全用电技术措施 5.2.1 保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小这时只要适当控制接地电阻(一般不大于4Ω)，就可减少触电事故发生但是在TT 供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的因此这种保护方式只适用于TT 供电系统的施工现场，按规定保护接地的电阻不大于4Ω5.2.2 保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。

其供电系统为接零保护系统，即TN 系统保护零线是否与工作零线分开，可将TN 供电系统划分为TN-C、TN-S 和TN-C-S 三种供电系统1) TN-C 供电系统它的工作零线兼做接零保护线这种供电系统就是平常所说的三相四线制但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位如果中性线断线，则保护接零的漏电设备外壳带电因此这种供电系统存在着一定缺点2)TN-S 供电系统它是把工作零线N 和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作应该特别指出，PE 线不许断线在供电末端应将PE 线做重复接地2) TN-C-S 供电系统在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE 线，是三相四线制供电，而施工现场必须采用专用保护线PE 时，可在施工现场总箱中零线做重复接地后引出一根专用PE 线，这种系统就称为TN-C-S 供电系统施工时应注意：除了总箱处外，其他各处均不得把N 线和PE 线连接，PE 线上不许安装开关和熔断器，也不得把大地兼做PE 线。

Pe 线也不得进入漏电保护器，因为线路末端的漏电保护器动作，会使前级漏电保护器动作不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压 5.2.3 设置漏电保护器 1)施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能 2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器 3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧 4)漏电保护器的选择应符合国标GB6829—86《漏电电流动作保护器(剩余电流动作保护器)》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0．1s。

5.2.4 安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压我国国家标准GB3805--83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V 五种同时还规定：当电气设备采用了超过24V 时，必须采取防直接接触带电体的保护措施对下列特殊场所应使用安全电压照明器： 1)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.m 等场所的照明，电源电压应不大于36V 2)在潮湿和易触及带电体场所的照明电源电压不得大于24V 3)在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V 5.2.5．电气设备的设置应符合下列要求 1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电 2)动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧 3)开关箱应由末级分配电箱配电开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备 4)总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m 5)配电箱、开关箱应装设在干燥、通风及常温场所不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所配电箱、开关箱周围应有足够两同时工作的空间，其周围不得堆放任何有碍操作、维修的物品 6)配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m移动式分配电箱、开关箱的下皮与地面的垂直距离为0.6～1.5m配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于重0．5mm 7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处 5.2.6 电气设备的安装 1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接 2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。

3)配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设. 4)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面各种仪表之间的连接线应使用截面不小于2．5mm2 的绝缘铜芯导线，导线接头不得松动，不得有外露带电部分 5)各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接 6)配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修 7)导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔除外)如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数 5.2.7．电气设备的防护 1)在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物 2)施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离当外电线路的电压为1kV 以下时，其最小安全操作距离为4m；当外电架空线路的电压为1～lOkV 时，其最小安全操作距离为6m；当外电架空线路的电压为35～1lOkV 时，其最小安全操作距离为8m。

上下脚手架的斜道严禁搭设在有外电线路的一侧旋转臂架式起重机的任何部位或被吊物边缘与lOkV 以下的架空线路边线最小水平距离不得小于2m 3)施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV 以下时，最小垂直距离为6m；外电线路电压为l～35kV 时；最小垂直距离为7m 4)对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌在架设防护设施时应有电气工程技术人员或专职安全人员负责监护 5)对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，施工单位必须与有关部协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工 5.2.8．电气设备的操作与维修人员必须符合以下要求 1)施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中高级电工的作业 2)各类用电人员应做到： (a)掌握安全用电基本知识和所用设备的性能； (b)使用设备前必须按规定穿戴和配备好相应的劳动防护用 品；并检查电气装置和保护设施是否完好。

严禁设备带“病”运转； (c)停用的设备必须拉闸断电，锁好开关箱； (d)负责保护所用设备的负荷线、保护零线和开关箱发现问题，及时报告解决； (e)搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行 5.2.9 电气设备的使用与维护要求 1)施工现场的所有配电箱、开关箱应每月进行一次检查和维修检查、维修人员必须是专业电工工作时必须穿戴好绝缘用品，必须使用电工绝缘工具 2)检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业 3)配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记 4)总、分配电箱门应配锁，配电箱和开关箱应指定专人负责施工现场停止作业1h 以上时，应将动力开关箱上锁 5)各种电气箱内不允许放置任何杂物，并应保持清洁箱内不得挂接其他临时用电设备 6)熔断器的熔体更换时，严禁用不符合原规格的熔体代替 5.2.10 施工现场的配电线路 1)现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线导线架设在专用电线杆上 2)架空线的导线截面最低不得小于下列截面：当架空线用铜绝缘线时，其导线截面不小于10mm2；当用铝芯绝缘线时，其截面不小于16 mm2 跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35 mm2，绝缘铜线截面不小于16 mm2。

3)架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线条数的50％，且一根导线只允许有一个接头；线路在跨越铁路、公路、河流、电力线路档距内不得有接头 4)架空线路相序的排列： (a) TT 系统供电时，其相序排列：面向负荷从左向右为L1、N、L2、L3； (b) TN-S 系统或TN-C-S 系统供电时，—和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE； (c) TN-S 系统或TN-C-S 系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为L1、L2、13；下层横担，面向负荷从左至右为L1、(12、L3)、N、PE当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE 5)架空线路的档距一般为30m，最大不得大于35m；线间距离应大于0．3m 6)施工现场内导线最大弧垂与地面距离不小于4m，跨越机动车道时为6m 7)架空线路所使用的电杆应为专用混凝土杆或木杆当使用木杆时，木杆不得腐朽，其梢径应不小于130mm 8)架空线路所使用的横担、角钢及杆上的其他配件应视导线截面、杆的类型具体选用杆的埋设、拉线的设置均应符合有关施工规范。

5.2.11 施工现场的电缆线路 1)电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设 2)电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm 厚的细砂，然后覆盖砖等硬质保护层 3)橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎固定点间的距离应保证橡皮电缆能承受自重所带的荷重橡皮电缆的最大弧垂距地不得小于2.5m 4)电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力 5)在有高层建筑的施工现场，临时电缆必须采用埋地引入电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得少于一处电缆水平敷设沿墙固定，最大弧垂距地不得小于18m 5.2.12 室内导线的敷设及照明装置 1)室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2．5m 2)进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大于2.5m，室外要做防水弯头 3)室内配线所用导线截面应按图纸要求施工，但铝线截面最小不得小于2．5mm2，铜线截面不得小于1.5mm2。

4)金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件 5)室外灯具距地面不得小于3m，室内灯具不得低于2．4m插座接线时应符合规范要求 6)螺口灯头及接线应符合下列要求： (a)相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端 (b)灯头的绝缘外壳不得有损伤和漏电 7)各种用电设备、灯具的相线必须经开头控制，不得将相线直接引入灯具 8)暂设室内的照明灯具应优先选用拉线开关占拉线开关距地面高度为2～3m，与门口的水平距离为0．1～0．2m，拉线出口应向下 9)严禁将插座与搬把开关靠近装设；严禁在床上设开关5.3 安全用电组织措施 5.3.1 建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案 5.3.2 建立技术交底制度向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期 5.3.3 建立安全检测制度从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等、，以监视临时用电工程是否安全可靠，并做好检测记录。

5.3.4 建立电气维修制度加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等 5.3.5 建立工程拆除制度建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等 5.3.6 建立安全检查和评估制度施工管理部门和企业要按照JQ59—88《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估 5.3.7 建立安全用电责任制对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩 5.3.8 建立安全教育和培训制度定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗 5.4 电气防火技术措施 5.4.1 合理配置、整定、更换各种保护电器，对电器和设备的过载、短路故障进行可靠的保护 5.4.2 在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源 5.4.3 在电气装置相对集中的场所，如配电箱、发电机等配置绝缘灭火器材等，并禁止烟火。

5.4.4 加强电气设备相间和相一地间绝缘，防止闪烁六．项目部用电管理体系项目负责人：陈美学 安全检查员：王远洋电气工程师：易少清持证上岗专业电工持证上岗专业电工持证上岗专业电工 7． 安全生产管理制度7.1 施工现场作业人员必须持有电工操作证书7.2 施工作业时必须一人操作一人监护，维护人员随时巡视用电线路及用电设备，发现隐患及时处理7.3 安全员每月对现场作业人员进行用电安全教育7.4 制定严格的安全用电管理规章制度，做到违章必究；对制止违章的行为进行奖励7.5 现场临时用电的施工将遵循《施工现场临时用电安全用电技术规范》JG46-2005施工，作业人员进入施工现场穿戴好劳动保护用品，作业现场在作业时进行临时围护，严禁闲杂人员进入，作业完成后清理现场，保证施工现场的安全通道7.6施工现场的临时线路和设备的维护要定期完成，并有记录；各种用电设备的非带电金属外壳都应有可靠地保护接地，接地线穿保护管敷设，和设备的接地体连接可靠7.7现场用电设备有牢固的围护，并有足够的行走、维护空间，需要散热的用电设备使用钢筋栏栅围挡；各种用电设备确定安全负责人，挂牌施工，现场专职安全随时巡视，发现问题将对相关责任人进行处罚。
