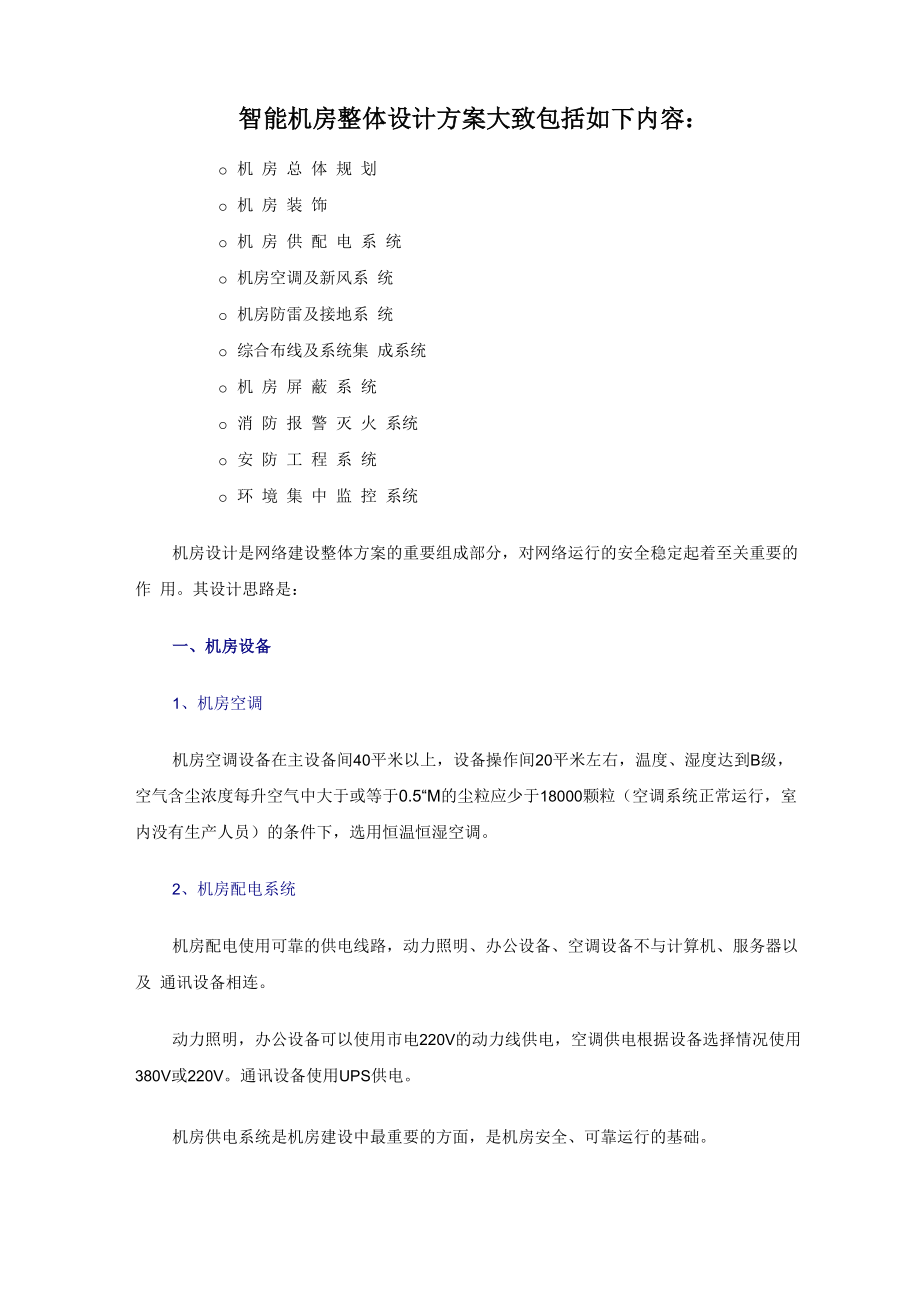

智能机房整体设计方案

智能机房整体设计方案大致包括如下内容：o 机 房 总 体 规 划o 机 房 装 饰o 机 房 供 配 电 系 统o 机房空调及新风系 统o 机房防雷及接地系 统o 综合布线及系统集 成系统o 机 房 屏 蔽 系 统o 消 防 报 警 灭 火 系统o 安 防 工 程 系 统o 环 境 集 中 监 控 系统机房设计是网络建设整体方案的重要组成部分，对网络运行的安全稳定起着至关重要的作 用其设计思路是：一、机房设备1、机房空调机房空调设备在主设备间40平米以上，设备操作间20平米左右，温度、湿度达到B级， 空气含尘浓度每升空气中大于或等于0.5“M的尘粒应少于18000颗粒（空调系统正常运行，室 内没有生产人员）的条件下，选用恒温恒湿空调2、机房配电系统机房配电使用可靠的供电线路，动力照明、办公设备、空调设备不与计算机、服务器以及 通讯设备相连动力照明，办公设备可以使用市电220V的动力线供电，空调供电根据设备选择情况使用380V或220V通讯设备使用UPS供电机房供电系统是机房建设中最重要的方面，是机房安全、可靠运行的基础电子计算机机房供电系统综述电子监控机房的用电负荷等级和供电要求应满足《供配电系统设计规范》GB50052—95, 其供配电系统应采用电压等级220V/380V,频率工频50HZ或中频400HZ〜1000HZ的TN—S 或 TN—C—S 系统,电子计算机的主机电源系统按设备的要求确定。

电子监控机房供配电系统 应考虑系统扩展、升级的可能,并应预留备用容量计算机电源系统应限制接入非线性负荷,以保持电源的正弦性照明照度是监控机房电气设计中十分重要的环节,也是保证计算机操作人员工作环境的重要指 标,机房照度标准的取值应符合下列规定：1） 主机房的平均照度可按200、300、500LX取值2） 基本工作间、第一辅助房间的平均照度可按100、150、200LX取值3） 第一、第二辅助房间按现行照明设计标准的规定取值机房照度标准的取值应符合下列规定：间歇运行的机房取低值；持续运行的机房取中值；连续运行的机房取高值；无窗建筑的机房取中值或高值工作区内一般照度的均匀度（最低照度与平均照度之比）不宜小于0.7,非工作区内一般 照度的均匀度不宜小于 0.2电子监控机房故障照明照度为一般照明的1/10，安全出口标志灯照度不低于0.5IX同时 要分为三级设定眩光限制1）使视觉作业不处在照明光源与眼睛形成的镜面反射角上2）采用发光表面积较大，亮度低，光扩散性好的灯具3）视觉作业处家具和工作房间内应采用无光泽表面3、机房接地系统计算机系统接地按国家标准直流接地电阻一般要求不大于4 欧,防雷保护地的接地电阻不 应大于10欧。

交流工作的接地电阻不应大于4 欧,安全保护地接地电阻不应大于4欧接地是以接地电流量流动为目标,因此接地电阻越小越好室内接地方式有以下四种：1） 交流工作接地，接地电阻不应大于4Q；2） 安全保护接地，接地电阻不应大于4Q；3） 直流工作接地，接地电阻应按计算机系统具体要求确定；4） 防雷接地，应按现行国家标准《建筑防雷设计规范》执行室外接地电阻数值应在要求范围之内越小越好;要考虑各种腐蚀因素应做防腐蚀处理;计算 机地线和建筑避雷针地不可公用,要有一定距离;接地的引线接点要易于测量,接地引线线径应大 于或等于三十五平方毫米除上述各项之外，还应有不间断电源及消防系统的设计方案二、机房装修机房装修主要是为了减少机房起尘，较少电磁干扰，方便布线，保持整洁装修主要包括 机房墙面，机房地面，机房布线，机房吊顶几个方面我们建议采用全钢地板，铝塑板墙面及铝合金微孔吸音天花吊顶全钢地板是在压铸的金属壳中浇注水泥，金属外壳的电导率很高，防静电性能突出此外, 全钢地板科学的力学结构使它的承载能力比同等规格的其它地板高30%机房墙面铝塑板特点是颜色均匀、表面平整，制作方便，但这种复合板存在缺点是在复合板 的中间夹层含有毒成份，在燃烧或达高温时放毒气，用在内外墙面均对环境有污染，同时铝板 和PVC夹层是用胶结压合，其复合强度不高。

铝合金微孔吸音天花吊顶特点是机械强度高，不受潮，不变形，不起尘，容易清洁，且有吸 音效果，色调柔和、不产生弦光配'll柜JT嘉挤单卷一+空冏.畏样丙吐凹富帆醴宜全禾覆宴全世・曰酣强占灵电黑墟君軌虑雀屯的恶屯.IB一配 电 柜^=1；UPS:i 片机计算机机房设计方案一、 机房电源三路高压供电对于电脑中心机房，为保证计算机连续运行，充分发挥UPS的作用，对市电电源供应采用 三路高压一级供电，用一路备用两路，保证计算机可以连续运行（因为蓄电池一般只能维持 10~20 分钟，如遇较长时间停电，则计算机无法运行）为确保三路供电，最好在三路高压 电源之间增加联络，以尽量减少停电时间在低压侧做负荷分配时，UPS电源和旁路电源与 其它动力设备不使用同一低压配电柜UPSUPS基本是由整流器、蓄电池、静态开关等组成UPS的本机占地面积并不大，但需配有 蓄电池组则占地面积就要扩大，另外它的自重较大，所以在安排机房时应特别予以考虑其重 量因素UPS因发热量较大，噪音也不小，其本身内部结构紧凑，清洁困难，因此UPS机 房通风要好，还要注意防尘与隔音UPS 一般要求市电输入电压在（+10%~-15%）间浮动，在市电电压波动超出上述要求的地 区，应在市电进入UPS前，接入交流电子稳压电源。

本方案建议选用美国APC公司MS5000产品（5KV ON-LINE、1HOUR），该产品具有先 进、可靠的电源管理功能，适用目前市场流行的所有网络操作系统二、机房地板在计算中心各房间的工程技术设施中，地面是一个很重要的部分，在主机房区应采用抗静电 的金属活动地板，在终端室区可采用抗静电的金属活动地板或一般活动地板，而动力区及办 公区则可采用一般的水磨石地面或木质地板，下面着重介绍活动地板及抗静电活动地板活动地板又称假地板或双层地板，是根据需要可在机房真地板上灵活装、拆的地板利用活 动地板可以在机房内组成一个地下空间的建筑结构活动地板的结构具有以下特征：活动地板结构为敷设设备间的信号线、电源线及机器地线系统提供了合适的空间计算机设备通过活动地板可以自由地进行电气连接，因为活动地板具有可拆卸性，所以对电气连线的 敷设，检修及更换都很方便所有连线都有从活动地板下进入设备，使设备间连线可以直接 连接，距离最短，因而可减少信号在传输过程中的损耗计算机设备通过活动地板下空间作为空调的静压风库，为设备与机房的空调提供了方便可以获得较为满意的气流组织因为带气流分布风口的地板具有可以与普通活动地板互换的特性，所以机房骨能够自由地调节气流分布。

无论设备的位置如何都能通过地板上的风口得到 被空调的空气无论机房的形状和面积如何，都能方便而迅速地装配并能容易地拆除这样就便于设备的布局与调整，同时减少了因设备扩充或更新换代带来的建筑设施的改造能够借助可调支架找平地板的不平度地板表面牢固、耐磨、洁净、不起尘、不吸尘、不反光、不打滑，既可湿洗又可用吸尘器除 尘在主机房内采用抗静电的金属活动地板，能使静电荷通泄至地并能反射电磁辐射活动地板已成为现代化机房不可缺的设施之一由于活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下，既使机房内整齐、美观，又给工作人员以舒适的感觉活动地板的主要构件是地板、可调节的活动支撑、桁梁和承重及密封用横条缓冲垫就地板所用的材料来看大体分为三类：纯木质地板，复合塑料贴面地板，金属地板纯木质地板的优点是造价低、易加工，但强度较差、易受潮变形，且易引起火灾，一般不在 机房内使用复合塑料贴面地板的基材是层压刨花板，上下表面贴有塑料贴面，四周用油漆封住，或用镀 锌铁皮包封的地板其优点是平整光滑、不起尘、易清洁、有一定弹性、耐腐性、防火、颜 色美观，是目前使用较为普遍的一种活动地板金属地板铝合金浇铸或压铸而成，其上表面贴有抗静电贴切面。

金属地板的优点是：强度高， 受温度和湿度的影响小，地板的精度高，关键尺寸易于保证，铺设后地面平整，结合处缝隙 小，而且能够提高抗静电效果但是金属地板造价高，一般铺设在条件要求较高的大、中、 小型计算机的主机房内从性能价格比出发，本方案建议选用复合塑料贴面地板作为机房地面建筑材料放置活动地板支脚的土建地面要求平整光滑、不起尘，理想的做法是采用水磨石为防活动 地板的移位、坠落及柱脚倾倒，要增强柱脚和地面的紧固柱脚和地面紧固的方法有两种：用螺栓将支柱的底脚与土建地面固定牢，并通过纵梁或搁栅（1m~2m间隔）将支柱相互连 接起来用固定粘合材料将支柱的底脚与土建地面固定牢，并通过纵梁或搁栅将支柱相互连接起来三、机房墙体材料及吊顶墙体土建墙体厚度要符合热负荷要求，使室内热负荷减少到最低限度所采用的材料应该不易燃 烧，而且隔热、隔音、吸音性好墙体表面涂附的材料种类很多，设计者可根据实际情况，参阅有关资料合理选择要求不易 产生尘埃、不产生静电、无毒的材料吊顶机房的吊顶主要有下列作用：在吊顶以上到顶棚（或上一层楼板）的空间作为机房的静压送风或回风风库当不作为风库时，可用来布置通风管道安装固定照明灯具及走线。

安装固定各类风口安装固定火灾自动探测器防止灰尘下落可见吊顶应具有一定的承载能力，必须能够承受住全部安装设备的重量吊顶以上的空间要 留有300mm~800mm的间隔，当吊顶上安装空调管道时，其间距要根据风管的结构来确定, 并要留有人员安装及检修的空间吊顶构件最好是可拆的，至少是在规定的地段是可拆的， 以便于人员能够进入吊顶空间如果用吊顶以上空间作为空气调节的静压风库时，吊顶以上 空间及屋顶应采取防尘措施，防止灰尘通过吊顶落入机房内所选用的吊顶板及其构件还应 具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能目前广泛采用的是装配式轻钢龙骨吊顶，其分为U型和T型两种结构式U型装配式轻钢 龙骨吊顶是用 U 型薄壁轻钢龙骨做为承重骨架，再配以固定构件，吊顶板用自攻螺丝固定于 承重骨架上T型装配式轻钢龙骨吊顶是用T型轻钢龙骨做为骨架，在中、小龙骨间安装顶 板，然后用铅丝将中、小龙骨紧固吊顶顶板材料较多，主要有难燃的塑料装饰板、塑料泡沫装饰板、石膏吸音板、金属吊顶板 等顶板有各种图案和色彩可供设计者选择装配式轻钢龙骨吊顶具有以下优点：自重轻，用U型装配式轻钢龙骨与9mm厚石膏板组成的吊顶，每m2重11kg，仅为一般 抹灰吊顶重的 1/4。

耐火性能好，轻钢龙骨及顶板都是不燃或难燃材料，有利于防火以钢代木，节约木材装配化施工作业，改善劳动条件，有利于实现装修工程工业化U 型吊顶密封性好，并可敷设轻型保温隔音材料，适用于恒温恒湿空调房间根据要求可灵活选择饰面材料，以达到装饰美观的效果通常在吊顶上还安装与之相一致的照明灯具，照明灯具以嵌装式为好，如果能与设在吊顶上 的可调风口在造型上、色彩上和尺寸上取得一致和协调，则会相得益彰，收到更令人满意的 效果为了使吊顶板也能像活动地板那样，不论房间的形状和面积如何，都能较方便地装配，而且 能满足防火、吸音和隔热等方面的要求，人们常采用铝制穿孔骨吊顶板铝制穿孔骨吊顶板 是一个轻质铝壳体，并有不同孔距和孔径的通孔，其中填充的材料具有消声、防火性能四、电脑机房门禁系统电脑机房门禁系统与普通电子门锁最大区别在于：门禁系统可对出入机房的所有人员出入次 数、工作时间等数据进行统计，对电脑机房实施严格、有序管理电脑机房门禁系统主要由控制器、读感头、电子锁、控制软件、IC卡等五部分组成本方 案建议采用ABLERPRO门禁管理系统该系统适用于WINDOWS NT及NETWARE网络环 境，支持多人操作对持卡人员的登记、注销，设置方便快捷，出入人员记录查询灵活、完 善，在网络环境下使用，可管理上千个门禁控制点。

五、机房空调机房空调的特点和任务机房空调的任务是为保证计算机系统能够连续、稳定地运行，需要排出计算机设备及其它热 源所散发的热量，维持机房内的恒温、恒湿状态并控制机房的空气含尘量，为此，要求机房 的空调系统具有供风、加热、加湿、冷却、减湿和空气除尘的能力由于机房空调所担负的 这一特殊任务，使其与一般建筑的空调有如下不同点：在进行机房空调设计时，应对计算机设备的功耗、发热量、设备的洁净度要求、设备进出口 空气的温差以及机房内环境温湿度要求等有所了解，以便使机房的空调设计和整个机器设备 的散热设计成为一个整体，使各级散热设计的效能得以更好地发挥计算机是由大量发热元、器件组成，在开机时这些元、器件就是热源，为使其能够工作在合 适的温、湿度范围之内，机房的空调必须持续、稳定地降温运行在要求计算机连续运转的 系统中，需要全年持续、稳定地降温运行为使计算机的元、器件工作在相近的温度范围内，确保元、器件性能的一致，进入机器设备 的空气和从设备排出的空气的温度差应越小越好但是为了有效地排出设备中的热量，则要 求有较大的送风量，因此要求机房内的空调系统送、回风温差小，送风量大把机房的温、湿度控制在规定的范围之内不仅是操作人员的要求，而且是元、器件、设备及 有关材料的要求，因此要求机房内的空调系统温、湿度必须能控制在规定的范围内。

在进行机房空调设计时，除按常规的办法处理外，还应根据机房空调的特点注意解决下列问 题：考虑到计算机系统功能的扩充和使用范围的增大，机房空调设备的容量要留有足够的余量 余量的确定应视具体情况而定，通常以15%~20%为宜为了提高可靠性，保证计算机系统 不停地进行数据处理，以及空调设备的维修和更新，必要时空调设备要有备份，甚至采用双 工系统在机房空调的实际设计中，应根据计算机的用途、特点、计算中心的性质分别对待，强求上 述各项的全面实现，往往会造成经济上的极大浪费本方案建议选用柜式空调组成双工系统，即可保证机房其它设备的正常运转，又节约修建中 央空调系统的高昂费用六、大楼避雷处理工厂办公大楼避雷处理一般采用加装避雷针、避雷网等措施在办公大楼楼顶四角加装避雷 针、避雷网，由金属线引至地下做环形连接后，接入地下预埋的避雷网七、电脑机房接地的避雷处理为了确保计算机正常运行,防止寄生电容耦合的干扰、保护设备及人身安全,在机房建设中要 求有良好的地线系统接地标准按国家标准,对计算机系统接地有这样的规定:1、计算机系统直流地接地电阻大小,根据接地以及诸种接地方式之间关系,应按不同计算机系 统的要求而定,一般要求不大于4 欧,防雷保护地的接地电阻不应大于10 欧。

2、交流工作的接地电阻不应大于4 欧,安全保护地接地电阻不应大于4 欧接地是以接地电流量流动为目标,因此接地电阻越小越好接地地线的处理不同的计算机系统有不同接地处理方法,根据要求对地可采取各种处理方法1、直流地的处理方法直流地接地处理方式不一样,目前计算机使用的接地与大地的关系有两种即一是直流地悬浮 和直流地接大地直流地悬浮就是直流地不接大地与大地严格绝缘,对地电阻的大小依机器的要求而定一般 应 1 兆左右, 这种方法简单,而且不受交流网的干扰其缺点是直流地悬空而有可能使电流耦合 去干扰临近设备,万一发生交流地火线与机箱相碰现象,就会使机箱带有很高的交流电压这将 是极其危险的另外,一旦绝缘下降或发生对地短路就会产生干扰,使大量的静电无法排除,容 易使机器带静电如果静电电压过高不仅影响机器的运行,也会给操作人员和有些器件带来危 险还会产生严重的干扰现在一般计算机机房系统接地不采用此方法直流地接大地,就是把计算机中的数字电路等位地与大地相接,它克服了直流地悬浮带来的 问题,特别是在中大型监控机房里,设备机箱上会有大量的静电荷积沉,还有人体静电都会影响 设备的运行,所以采用直流地接大地由于直流地与机箱分开了,机柜外壳接大地,为防止高频 干扰提供了低阻通路,也为静电荷找到了通路。

应该指出的是在直流地接大地的地线系统中,决不是直流地在任意一点上都可以接大地 ,而 且在直流地接大地之前应象直流地悬空一样保持对大地有足够的绝缘电阻直流地接法有三种:一是串联接地,计算机各设备地线以串联方式接在作为直流地地线上,注 意此处所用的连接部应与机箱绝缘,此种接法各处电位都有差异,但如果电位差很小在简单的 接地系统中应用比较适宜二是并联接地,计算机设备的直流地,都用多股屏蔽线分别直接接到 接地母线上,这种接法各点间的电位差很小,可获得较低的接地地阻,因此大系统应用中较多 三是网络接地,直流网络地就是用一定截面积的铜芯线,在活动地板下面交叉排成方格,交叉点 用锡焊接在一起,计算机各机柜的直流地都用铜芯线连接到直流网络地交点上2、交流地的处理方法交流工作地可分为计算机系统中的交流设备和为计算机系统配套的交流设备两种在计算机 系统中使用的交流设备,其中性点用绝缘导线串联起来接到配电柜中线上或将中性线连接在一 起后用接地母线接地;在监控机房以外配备的交流设备,应各自按电气规范的规定接地3、安全保护地安全保护地在计算机系统中的处理方法也分为监控机房内、外两种情况监控机房内的安全 保护地是将所有机箱的机壳,用一根绝缘导线串联起来,再用接地母线将其接地或接到配电柜 的中线上。

监控机房外使用的交流设备的机壳按有关电气规定进行接地4、防雷保护地处理防雷保护地应按照建筑设计的有关规定进行处理5、对地线的处理应注意以下问题为了防止接地电流干扰,各接地母线应使用带有绝缘外皮的屏蔽线,屏蔽套的一端接地; 计算 机的直流地在机房内不允许与其他交流地相短接或混接;交流线路走线最好不与直流地线紧贴 或平行;直流接地与避雷接线引线应距十米以上6、各类地线之间的关系监控机房各类地线之间的关系,也就是计算机系统直流地与其它几类的相互关系目前国内外在计算机系统的接地问题上都有不同的认识,在具体操作上也有差异一是监控 机房内的直流地、交流地、安全地各自成系统,各用一根接地母线接入配电柜的中线,这种方法 比较方便,又可以与避雷装置保持规定距离,一般微机机房可采用此法二是监控机房内的直流 地、交流地、安全地分别接入不同的地线,这种方法比较合理,接地理论和实际更能溶为一体 虽然造价略贵一些,处在繁华地段的机房不太容易实地操作但从计算机设备的价格与接地所 需价格之比（例如卫星电子联行休斯通信设备、小型机等设备在几十万以上,而接地造价也不过 几千元）和保护人员安全角度来看是值得的中大型机房可采用此法,目前人行卫星电子联行的 机房大多采用此种方法。

接地实际操作1、接地要求接地电阻数值应在要求范围之内越小越好;要考虑各种腐蚀因素应做防腐蚀处理;计算机地 线和建筑避雷针地不可公用,要有一定距离;接地的引线接点要易于测量,接地引线线经应大于 或等于三十五平方毫米2、接地方法一是接地棒法;接地棒的材料可用角钢、槽钢、钢管等,接地棒长度为两米五以上,接地棒之间 的距离不应小于5 米,接地棒多少应根据各地情况而定实施方法:接地棒垂直埋入地下,水平 埋入深度不小于0.6 米,然后用扁钢相连二是埋设铜板;将一块铜板埋入离地面一米深处作为 接地电极,铜板面积约一平方米以上,厚高 1-2 毫米,铜板的周围放些木炭可吸收水分增加湿度, 减小接地电阻八、电脑系统避雷处理要进行电脑设备避雷措施的设计，首先要引入一个概念：电涌电涌指的是高能量的瞬态电 流，如同关掉了附近的一个大水管，小水管水流会瞬间加大一样，部分电源线上的电涌是由 于附近大容量电器的关闭引起的，对这类电涌的抑制一般都在电器开关的设计考虑范围之内 但是另一类电涌却往往被我们忽视，那就是由数据线进入的电涌，这种电涌，一旦进入网络 系统，也将引起程度不同的硬件损坏、数据丢失、通信中断甚至停机其中，由雷电引起的 电涌可高达几千伏，危害最大，避雷针往往对它无能为力，它可通过数据线甚至电源线进入 楼内的网络系统，因此必须考虑对系统数据线的电涌保护。

目前美国APC在中国市场提供一 种独有的电涌保护器--Protect Net,形状如同打印线的接头,可保护所有与数据线相连的设备， 如PC、调制解调器、网络线、串并行线等在雷电频繁的南方地区，必须采取保护措施，在 所有的数据线入口连接一个Protect Net数据线电涌保护器，才能使网络和PC系统免受毁灭 性电源的损害此外，在市电进行UPS之前，建议加装避雷器对UPS予以保护，这是一种机房避雷措施 中不可或缺的一部分九、消防设备火灾报警控制器火灾是机房较为普遍的、危害较大的灾害，虽然在修建机房时尽量采用不易燃烧的建筑材料， 仍屡有火灾发生，因为计算机系统本身有许多火灾隐患，起火原因大致是：电器设备因为过载、绝缘被击穿、漏电、接触不良、高阻抗连接松脱以及接地短路引起电弧 打火等而引起的火灾计算机内部风扇、打印机、空调机、空调机风道、电烙铁放置不当、电线不合规格、接地不 良等而引起的火灾为了防止火灾对机房的危害，除在机房内重要部位放置灭火设备外，还应安装火灾报警控制 器火灾报警控制器通常由火灾自动探测器、区域报警器和控制器组成火灾报警控制器的工作原理是，利用物质燃烧时所产生各种物理的或化学的变化被探测器接 收，并将产生的变化量转化成电信号或者其他形式的能量，经过放大器送入区域报警器，然 后以声、光、电的形式发出警报信号。

与此同时信号进入控制器，控制器显示报警的探测器 所在位置在机房的上空吊顶处及活动地板下，都要安设火灾自动探测器，一旦出现火灾危害，火灾自 动探测器即能发出警报信号，控制器显示报警的探测器所在位置火灾自动探测器是火灾自动报警系统的重要组成部分，根据其作用原理主要分为感温探测器和感烟探测器两大类感温探测器是在物质燃烧时，周围空气温度升高而发出报警信号的探测器，而感烟探测器是感应到物质因燃烧或热的分解生成物而启动的探测器由于机房是长期保持恒温恒湿的空调机房，因此很少使用感温探测器在感烟探测器中尤以离子感烟探测 器用得最多火灾自动探测器的机理是根据温度或燃烧生成物来探测，如果热或烟雾达不到探测器安装的 位置，就不能实现探测的目的，这就要求探测器的位置安装要合理，安装密度要适当，从而 提高火灾自动探测器的探测能力自动喷淋系统自动喷淋系统与火灾报警装置结合在一起，其成本较之消防栓要高，自动喷淋系统多数固定 于建筑物天花板上，其喷头及烟感数目决定着造价消防栓系统现已投入使用的建筑物如无自动喷淋系统与烟感报警装置，建议不要采用这种方法--其施工 成本过高，二、 消防栓方式则是合理选择对于整幢大楼而言，采用消防栓方式，每层楼至少应设置 两个消防栓，消防栓多数安放在楼梯通道附近，其设计、施工、安装要视工厂供水及建筑 实际情况进行，并需经公安消防部门认可。

机房设计要求方案1. 计算机机房之规划每个工程设计成败在于协调准备，由其机房位置设定、管理部门沟通或现场建筑师，及各 相关厂商的协调，现场需以相关图解，再依图解做分析、设计及施工项目进行规划，并且订定 机房尺寸面积及施工说明与施工配置图图面确认后进行其它相关项目设计和估算1.1 机房位置选择机房应避免放置于地下室或潮湿地点，同时禁止设置在设备进出口过小、搬运不便之地， 应保留或设计足够大型设备出入口同时也应注意将来设备扩充空间位置、电力系统、空调设 备计算上也要预留未来若干年内扩充需求1.1.1 应避开电磁场、电力噪声、腐蚀性气体或易燃物、湿气、灰尘等其它 有害环境1.1.2 应考虑设备维护及搬运、作业空间，另外机器前后左右需保留散热空间及控制台位置预 留1.1.3设备进出口是否够宽（大门高度需180cm、宽度不得少于120cm）,比较重之设备，需往 建筑物外围或以柱子与大楼桁梁为中心放置，以免楼板面承受力不足1.1.4 机房内部不得铺设地毯，在入口处需放置防静电脚垫，以防止人员进出时将静电及灰尘带入机房内1.1.5 机房严禁靠近，水源或墙壁内部有水源管路经过机房顶部及底部，如大楼消防管路需要求修改或封闭，使用独立型消防系统。

1.1.6 应设有足够电力来供应设备电源、照明、空调等，其它外围设备使用1.1.7 机房内部需采用架高地板，以避免电源及信号线路交错妨碍，如无设置地板，线路需使用 PVC 或铝质线槽加以固定，防止线路被践踏及防止工作人员发生意外地板高度 不得低于 20cm1.1.8 机房内部不宜阳光直接照射，以免产生不必要热能，增加电力负载空调设备需采用下吹式恒温恒湿空调机组，水冷式空调机组需采独立管路，不得以大楼水塔连接机房 如设置于地下室需考虑，采用气冷式机组，来减少管路及其它不必要费用1.1.9 打印机房与 UPS 电气房，需加以隔离，避免电池在放电时产生酸、碱性气体与打印机纸张造成大量灰尘，长期扬尘而设备损坏1.2 机房规划要点机房规划需考量设备摆设方向及位置点，监控室需设定在主机房隔壁，隔墙采用半腰清玻璃 窗，才可监视到主机运作情形及突发状况处理打印机房必须靠近办公区，以便人员取拿资料， 不必经过机房内部、而造成无谓干扰2. 机房规划设计机房规划基本可分为四大部份，主机房、监控操作室、 UPS 电气室、空调室，空间规划是 必要考量之重点，如何能使有限空间发挥最大效率2.1 主机房的空间规划及配置2.1.1 设备与设备之间须保留，前后门可开到直角、左右维修门要一公尺的空间，才能达到空气流通及作业的需求。

2.1.2 设备正面及其它外围设备，须将指示灯集中、以便监视2.1.3 易燃物品如:报表纸、磁带、重要资料及其它物品不可放置机房内2.1.4 避免将会产生大量灰尘设备放入机房内2・1・5机房内需设置每十坪内设置一台空气清净机，其清净机除尘功能、必需达到0.01 u，其 设备要采定期保养，才能达到效果2・1・6 机房内部空调设备，需采用恒温恒湿空调机组，才能保持室内温度及湿度，空调机组不 可直接放置高架地板上，避免以地板产生共振，而影响计算机设备运作2・1・7 机房定期清洁时，须选择设备定期维护时间，严禁使用油性或水直接清洗机房内部及底 层2・2 监控操作室的空间配置:2・2・1 监控室乃是主机房必要的关卡，其大门必须设置门禁系统，来管制人员进出，才能确保 资料及设备的安全2・2・2 监控室必须设置于主机房旁边，以便管理人员随时能观察主机房内部，如突发状况发生、 才能将损失减轻到最低2・2・3 所有主设备操作，如主机、环境监视、 UPS 监视盘……等2・2・4 监控室可放置有关文件及设备资料书籍，以便于管理人员查询资料，并将人员集中操作， 有助于沟通及互相学习2・2・5 监控室如有设置高架地板，入口必需设置斜坡板，斜坡板角度不得大于30度，其目的 便于搬迁大型设备使用，如空间有限也可改为活 动式斜坡板，须要时才使用。

2・2・6 监控室位于主机房与办公区之间，其隔间采用半腰玻璃窗或全玻璃窗，以利值班人员观 察内外情形2・3UPS 电气室的规划2・3・1 UPS 不间断电源系统是计算机设备电源供应站，如果电源中断或瞬间断电，以目前电源 供电无法达到计算机要求，也会造成设备损坏、及资料不全，对公司产生严重损失2.3.2 电气室基本上内部有:UPS配电箱、空调配电盘、照明配电盘、总电力盘，以上电力箱 体及电力线都比较粗大，所以箱体设计尽可能采用落地型，以利将来扩充电缆线施工 及维修方便2.4 消防钢瓶室的规划2.4.1 设计消防钢瓶室基本上有两种原则:一是机房内部大小，其二是场地限制2.4.2 一套完善消防设备，讲求环保观念、空间如何划分、在何种状况下，使用那种药剂，才能达到灭火功能无论何种消防系统，只是以防万一，它能在瞬间整救经年累积的经 验与资产我们要选择一套功能强、又能在发生火灾时发挥最大效率的设备及人员伤 害减少到最低，是必需要求的方针3. 电力系统设计配置3.1 市电时常发生之状况电源 （ 市电 ） 不稳定，往往是计算机的致命伤，尤其是硬式磁机，若常常在不稳定的 电源下工作，很容易使设备当机，而市电品质无法完全符合计算机之标准，所以必须加装不断 电设备 （ UPS ），来确保电源质量。

尤其在夏季尖峰时间电压会产生不足现象 （ 压降 ） ，将会干扰计算机作业，损坏计算 机内部零件3.2 UPS 设备考虑当市电断电时，UPS可延迟主机之关机时间，或配合发电机激活，避免计算机作业因此中 断，确保联机操作及资料完整与存盘3.3 电源设备专用电源必须与动力电源分开，最好与其它电源分开独立，并且设置在主机房、控制室或机电室 内，才能避免闲杂人员等任意开关3.4 稳压电源之规划依比较有机房规划的工程公司，在施工时主机、大型磁带机或磁盘驱动器必须各为单独 回路，其它耗电量给予若干回路，普通打印机及其它工作站则视情况调配，激光打印机因激活 及运转比较耗电，所必须单独回路 计算机设备耗电量须由计算机公司提供 ）4. 防火工程4.1 机房内选用材料要防火性能好，吊顶、地板、墙面和割断都要具有良好的防火性能4.2 踢脚板:适当高度，架上水平仪，并调整至水平为止4.3 顶棚上使用的木制材料要刷防火涂料，强电走线要穿金属软管，地板下要清理干净4.4 设备机房采用安全防火门,其余各门采单扇门开关，对外出入口采门辨认系统5. 玻璃工程5.1 安装：5.1.1 玻璃采用强化玻璃 5.1.2所有金属门窗架均合于规定后才能按装玻璃。

5.1.3金属架必须清洁而无杂物5.1.4 将填充涂料置于框内，内将玻璃护框及护角安置好后才能将玻璃放入框槽5.1.5 将金属压押条安装固定后，再涂填料5.2 补配及清洁工作 玻璃安装后须清洁，玻璃应无污渍、油漆、粉尘或其它有碍观瞻之物6. 照明系统6.1电气配备按装于墙面之离地面高度电气配备 离地面高度cm照明分配盘150壁开关120插 座30信息出线盒306.2 一般照明房间内的照度分布要平均，最低照度不得小于300lx，均匀度不得小于70%为了使照度 分布平均，各电灯的间隔及电灯与工作面的距离视灯具等备有关6.3 照明设计 最基本的目地是配合工作场所需要，设计合理照度，并选择灯光的种类及灯具，使工作人 感到舒适7. 空调系统设备规划计算机机房之空调系统，在提供计算机设备合适的工作环境， 所以必须配合机房的规划， 在计算机机房内要保持良好的室温和湿度，空调能够做到恒温、横湿7.1 何为理想的系统工作环境，分述如下7.1.1 温度和湿度控制电子计算机机房的温、湿度级 另UA级B级项 目夏季冬季全年温 度23±2°C20±2C18~28C相对湿度45%~65%40%~70%7.1.2 空调电源必须与稳压电源分开，以避免干扰稳压电源。

7.1.3 因空调是 24 小时工作的，所以需要安装漏水报警系统，避免空调漏水后对机房 内设备造成损失8. 高架地板配置8.1 高架地板的功能8.1.1 未来扩充设备时，机器易于重新摆置8.1.2保护电源，讯号线及接头配置管线快速且容易8.1.3易于搬迁，节省费用8.1.4使计算机机房更加美观、整齐8.1.5避免工作人员绊倒 8.1.6分散机器的重量于整个地板结构上，且具防震效果8.1.7 空调之风道，可使冷气均匀吹至各个需要的机器上，以加强冷气效果原则上高度以 30-40 公分为佳，高度则以便利管线配置为要，同时，除了管线占用高度，还应有足 够空间供冷气循环8.1.8水平分散机器重量在整个地板结构上具有美观效果8.2 防火及面材特性8.2.1 高架地板的材质为不可燃性值得注意的是火焰散布之完全性，不因面板皮面之 切割而受影响，亦即切割后之面板亦须具完全不能燃烧的特性8.2.2 地板板面之试验有耐烟蒂试验、防污试验及硬度试验三种8.2.2.1 耐烟蒂试验:对面板表面烘烤 15秒后，再以肥皂水清洗，不得残留痕迹8.2.2.2 防污试验:将钢笔墨水滴在面板表面，经过 20 分钟后，用清水抹拭，不得残留痕迹。

8.3施工注意事项:8・3・1电缆出口之切割应按设备实际需求施做，开口须做PVC护边所有踏步，斜坡或垂直面须使用与面板相同之材料，并用干燥处理过之材料修边9・ 计算机机房接地系统：9.1.1 定义：把电路中的某一点或某一金属壳体用导线与大地连在一起，形成电气通路目的是 让电流易于流到大地，因此电阻是越小越好9.1.2 接地系统的作用：1、 保护设备和人身的安全2、 保证计算机系统稳定的运行9.1.2 计算机机房系统接地分类：1、计算机系统直流地2、交流工作地 3、安全保护地4、防雷保护地9.1.3 接地阻值及相互关系：1、 交流工作地R不大于4欧姆2、 安全保护地 R 不大于 4 欧姆3、 防雷保护地 R 不大于 10 欧姆4、 计算机直流地电阻的大小、接法以及诸地之间的关系，应依据不同的计算机系统而定，一般要求 R 不大于 4 欧姆9.2 各工作地实现措施：9.2.1 实现交流工作地措施1 、计算机系统内交流设备 用绝缘导线串联起来接到配电柜的中性线上，然后用接地母线接地实现计算机交流 地措施2、 计算机机房以外的为计算机系统配置的交流设备（空调中的压缩机、风机、加湿器， 电动机中的稳压、变压的中性点，应各自独立的按电器规范的规定接地）3、 计算机系统安全保护地 概述：当机房内各类电气设备的绝缘损坏时，将会对设备和操作、维修人员的安全构成 威胁，为了防止危险，所以将机房内所有设备的外壳及有金属外壳的设备的机体与大地 之间做良好连接。

9.2.2 安全保护地的作用1 、在绝缘被击穿时保护设备和人身的安全2、屏蔽作用，可以防雷击、静电、EMI （电磁干扰）9.2.3 计算机安全保护地措施1、 计算机机房内的设备：将所有机柜的外壳，用绝缘导 线串联起来，再 用接地母线与大地相连2、 计算机机房外的辅助设备，如空调、电动机、变压器等机壳的安全保护地， 应按相关的电气规范接地9.2.4 计算机系统的直流地 定义：又称逻辑地，为了计算机的正常工作，机器的所有电子线路必须工作在一 个稳定的基础电位上，就是零电位参考点直流地接大地 ：就是把电子计算机中数字电路的等电位点与大地连起来4欧 姆）主要防止静电或感应电以及高频干扰所带来的影响直流地的接法1、 串联接地---多点接地：就是将计算机系统中各个设备的直流地以串联的方 式接在作为直流地线的铜板上应注意连接导线应与机壳绝缘如果作完上述 后，将直流地线的铜板通过接地母线接在接地地桩上，成为直流接大地（主要 用在要求不高的机房、 1 兆欧）2、 并联接地 单点接地：就是将机房内的机柜分别引到一块铜板地线上，铜板下要求垫绝缘材料，保证机房内的直流地对大地有良好的绝缘,主要用在要 求较高的机房。

3、网格接地：就是把一定截面积的铜带（1~1.5mm厚、25~35mm宽），在地板下交叉排成 600*600 的方格，其交叉点与活动地板支撑架的位置交错排 列交叉点焊接或是压接注意绝缘、地面卫生、处理）工艺复杂，一般用 在要求较高的机房9.3计算机防雷保护机房雷电分为直击雷和感应雷对直击雷的防护主要由建筑物所装的避雷针完 成 ；机房的防雷（包括机房电源系统和弱电信息系统防雷）工作主要是防感应雷 引起的雷电浪涌和其他原因引起的过电压9.3.1 具体防雷措施：在计算机机房的配电屏的低压输出端加防雷器，作为机房电源部分的一级保护；次级配电屏中加防雷器作为电源部分的二级保护；UPS前端配电屏中加防雷器作 为电源部分的三级保护9.2.2 电源防雷器及其作用：电源防雷器是一种低压电源的保护设备当市电因雷击或其他因素引致产生高脉冲电压 时，将会损坏电路上的设备电源防雷器的功用，就是在最短时间内释放电路上因感应 雷击而产生的大量脉冲能量到安全地线上，从而保护电路上用户的设备10.环境监控系统设计目前，整个繁杂的计算机业务，必须依赖中央计算机来作快速整理，如果中央计算机，因 外界环境或人为因素而造成 "当机"，则影响计算机业务至钜，因此，如何建立一套 " 中央计算 机机房之监控系统 " ，以避免外界环境及人为扰，实有其必要性。
