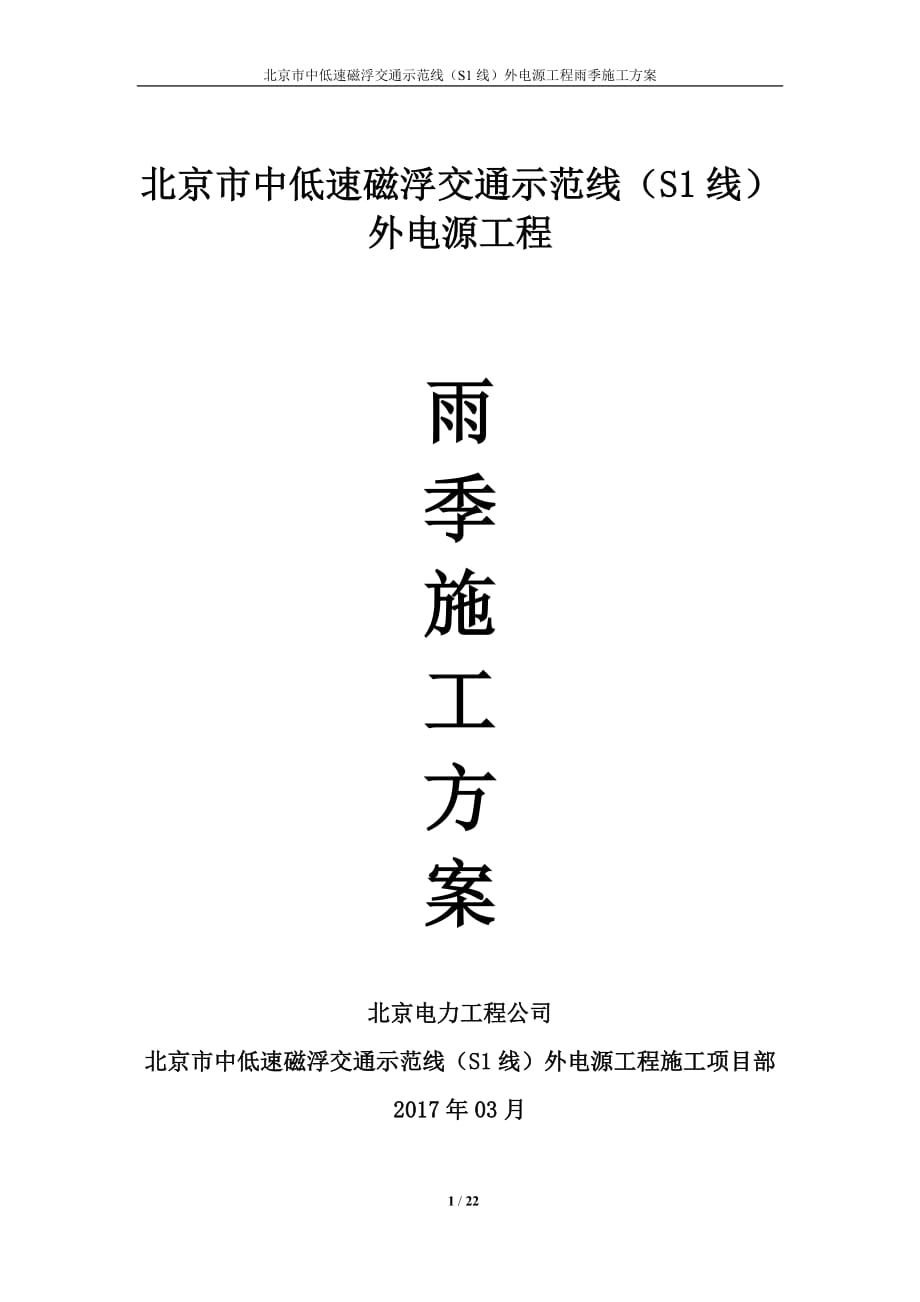

北京市中低速磁浮交通示范线（S1线）外电源工程雨季施工方案北京市中低速磁浮交通示范线（S1线）外电源工程雨季施工方案北京电力工程公司北京市中低速磁浮交通示范线（S1线）外电源工程施工项目部2017年03月审 批 页批 准： 年 月 日 审 核： 年 月 日 编 写： 年 月 日目 录1．工程概况 …………………………………………………………42.编制依据及原则……………………………………………………63.雨季施工准备 ……………………………………………………74.雨季施工措施 ……………………………………………………105.雨季歇工安排 ……………………………………………………176.备足物资安全度汛…………………………………………………177.现场环保措施 ……………………………………………………178.抗讯抢险措施 ……………………………………………………18第一章工程概况1.1工程概况本工程为北京市中低速磁浮交通示范线（S1线）外电源工程，电压10kV。

东起石景山区苹果园枢纽，沿首钢厂区北侧通过，跨越永定河、西六环后，西至门头沟区石门营车辆段，包括6个供电方案的实施，即：石门营过渡供电方案、石门营永久供电方案、上岸村过渡供电方案、上岸村永久供电方案、金安桥过渡供电方案和金安桥永久供电方案主要施工内容有：电力隧道和管井修建、电缆铺设、地上物的拆改和恢复等1.2工程气象水文地质简况1.2.1气象条件 通过当地气象部门了解，当地多年来气候情况如下： 北京市门头沟区、石景山区位于北京市西北部，地形属于山区；气候属暖温带半湿润半干旱季风气候年平均气温，海拔800米以下的山区为9～11℃，高寒山区在3～5℃年极端最高气温一般在35～40℃之间，年极端最低气温一般在－14～－20℃之间7月最热，月平均气温，海拔800米以下的山区为21～25℃1月最冷，月平均气温，海拔800米以下山区为－6～－10℃气温年较差为30～32℃年降水量空间分布不均匀，在600～700毫米之间，深山区少于500毫米夏季降水量约占年降水量的3/4夏季降水在450～500毫米之间1.2.2地质情况拟建场地位于门头沟区、石景山区内，属于低山丘陵地貌，地形起伏较大，地势中部高两侧低。

本工程勘察揭露地层最大深度为25.0m，根据钻探资料及室内土工试验结果，按地层沉积年代、成因类型，本工程沿线勘探范围内的土层划分为人工填土层、新近沉积层及一般第四纪沉积三大类场地按地层岩性及其物理力学性质分为4个大层 2.2.1地层岩性及地质构造、不良地质情况 2.2.1.1 人工填土层 杂填土①层：杂色，稍湿润，稍密，含砖块、砖渣、灰渣、漂石、大块混凝土 2.2.1.2 新近沉积层 粉质粘土②层：黄褐色，湿～很湿，可塑～硬塑，含云母、氧化铁等局部夹砂质粉土～粘质粉土②层 2.2.1.3 一般第四季沉积 粉质粘土～砂质粉土③层，黄褐色，稍湿～湿，中秘～密，含云母、氧化铁等 粉质粘土～重粉质粉土③层，黄褐色，湿～很湿，可塑～硬塑，含云母、氧化铁等，局部夹砂质粉土～粘质粉土②层 碎石④层，杂色，湿，密实，棱角状为主，级配较好，一般粒径20～40mm，最大粒径不小于60cm，约占30%，碎石母岩主要为砂岩、灰岩和玄武岩等，局部夹细砂④层 该隧道管底持力层主要位于粉质粘土②层、粉质粘土层～重粉质粘土③层，局部位于杂填土①层2.2.2地震动参数根据《建筑抗震设计规范》(GB50011-2010，2016局部修订版）有关规定，拟建场区抗震设防烈度为8度，设计地震基本加速度值0.20g，地震分组为第二组。

依据《北京地区建筑地基基础勘察设计规范》（DBJ11-501-2009）附录P（北京地区设计基本地震加速度分区示意图）该拟建场区设计地震基本加速度值为0.20g根据《中国地震动参数区划图》(GB 18306－2015)之附录C，在Ⅱ内场地条件下，本场地基本地震动峰值加速度值为0.20g2.3工程施工环境2.3.1交通运输条件通过对现场的详细勘察，并通过当地居民的介绍和相关文件资料的查阅基本满足施工基本要求，交通运输较为通畅2.3.2当地资源情况2.3.2.1砂石料、水泥、钢筋等大宗材料本合同项的所有钢材、水泥通过集中采购供应；沿线砂石料丰富，材质较好，砂石料可在就近砂石料场购买或自行加工；其它材料可就近在购买，直接用汽车运至施工现场2.3.2.2施工用水及用电根据现场施工调查，水源距离竖井及隧道口较远，高差较好，抽水较为困难；大部分电力线需申请、增容和降压第二章编制依据2.1编制依据1. 电力工程施工设计图纸；2. 地下工程防水技术规范（GB50108-2001） 3.《公路桥涵施工技术规范》JTG/TF50-2011 4.《电缆线路施工及验收规范》GB50168-92 5.建筑工程质量检验评定标准（GBJ301-88） 6.钢筋焊结网混凝土结构技术规程（JGJ114-2003） 7.建筑工程质量验收评定统一标准（GB50300-2001） 8.市政基础设施工程质量检验与验收统一标准（DBJ01-90-2004） 9.钢筋焊接及验收规程（JGJ18-2003） 10.混凝土结构工程施工质量验收规范（GB50204-2002）第三章雨季施工的准备一、组织准备成立以项目经理为第一责任人的领导小组，将方案编制、具体措施落实到人。

料具供应、应急抢险等具体职责落实到部门，并明确责任人针对雨季施工的特殊性和本期项目施工重点的部署，项目成立以项目经理为组长的雨季施工领导小组小组的工作重点为：预防为主、贯彻执行雨季施工方案、检查落实各项技术措施小组主要成员和职责划分如下：组长主要职责：全面负责、重点检查各项措施落实情况副组长：主要成员职责为各项措施的执行雨季施工主要以预防为主，采取防雨措施及加强排水手段相结合，确保雨季时生产的正常进行，不受季节气候影响做好施工人员的雨季施工培训工作，组织相关人员进行施工现场的准备工作，并进行一次全面的施工现场的检查，包括检查临时设施、临时用水管道、临时用电、机械设备等各项工作加强雨季施工的信息反馈，对容易发生问题的要采取防范措施，设法排除隐患，同时合理的安排日常工作二、技术准备1、收集当地气象资料，了解雨期天气状况2、认真熟悉施工图纸，了解进入雨季施工的工程设计状况及施工特点，提出针对性的雨期施工技术措施对进入雨季施工但不适于雨施的工程部位及时与业主及设计院联系，共同研究解决3、收集同类工程雨季施工经验，选择合理的针对性的雨季施工措施4、雨期施工方案编制，我公司项目部将在雨季来临前编制并审批完成详细的雨季施工方案，同时报业主或监理批准。

该方案将根据具体施工图、实际工程进度及施工状况编制完成，并针对如土方施工等重点分部工程的施工提出切实可行的雨季施工技术措施5、项目部将严格执行技术交底制度，将雨季各项技术要求从管理人员到分包及个人进行层层分级技术交底6、项目部各现场管理人员将对其责任范围内具体负责的工程项目向具分包负责人或班组长进行具体技术交底交底内容主要为针对性的具体施工工艺、操作要点、质量要求等内容7、项目部同时将严格监督检查班组对工人的现场及班前交底情况三、施工现场及材料准备1、对施工现场的道路在雨季之前要进行修理，作到道路不积水2、在雨季汛期到来之前，将施工区域内所有污水、雨水等排水系统检查一遍，发现有损坏、堵塞者，应及时进行修复、清理，进入雨季施工后还应定期检查，以保证其正常使用，以免造成施工现场水浸现象发生3、施工时可依据道路坡度，在邻近路边雨水口位置的施工围挡的基础上设置排水口进行排水，并设置坡度，使雨水通过施工围挡基础上的排水口排出至道路两侧雨水口；对于无排水口的位置，应在基坑周围挖设临时排水沟，以防雨水倒灌入基坑内；在基坑内设置集水点，及时使用水泵等设施将基坑内的积水排出做好现场截水、排水，并指定专人负责修路路面，对路面不平或积水处应加紧抢修。

4、室外露天的中、小型机械需按规定搭设防雨棚，电闸箱防漏电保护装置要灵敏有效，同时设专人定期检测并做好记录5、雨季前要对避雷装置进行一次全面的检查，遇雷雨天停止使用高大设备，以防雷击6、雨季期间所需的塑料布、苫布提前准备好，污水泵、清水泵要做到运转良好，并要求配备足够的数量7、机电设备需经常检查接零、接地保护，所有机械棚要搭设严密，防止漏雨，随时检查漏电装置功能是否灵敏有效8、水泥全部入仓库，保证不漏、不潮，下面架空通风水泥、砂等材料有足够的储备，保证工程在雨季顺利施工，库房及堆放场地四周要求有良好的排水9、模板、脚手架、木方等堆放场地均在底部垫方木，上面用苫布遮盖以防雨淋10、凡是本工程中应用的措施材料和主要机具必须给予充分保障项目后勤部应尽早安排采购计划11、夜间设专职的值班人员，保证昼夜有人值班并做好记录，同时要设置天气预报员，负责收听和发布天气情况，记录信息发布人员及时将信息传达到工程各个岗位负责人处夜间值班人员情况见附表12、组织相关人员进行一次全面检查施工现场的准备工作，包括临时设施、临电、机械设备、水泥、钢筋等防雨防护等项工作，检查施工现场及生产生活基地的排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水通畅。

第四章雨季施工措施一、及时掌握天气状况积极与当地水利、气象部门取得联系，了解历年来的水文、气象资料，同时与当地气象部门签订气象服务合同，掌握施工期间天气预报和气候趋势及动态，以利安排施工，做好预防和准备工作二、提前做好防洪排涝准备在进行施工现场布置时，要求施工单位充分考虑本标段气象、水文特点，大型施工机械、材料库、人员驻地一律不安排在河滩及地势低洼处存放，确保汛期施工时，人员、设备、材料的安全，以及工程的安全开工前，应组织调查好施工范围内的自然与农田水系、市政排水系统，按防排水规律提前做好施工排水系统机械设备和水泥等材料的存放应选择适宜场地,工程和运输便道做好排水，做好防雨、防洪工作对市区内主要交通道路的要保证道路畅通，搞好施工范围内河道的疏通工作，以防河道堵塞，排洪不畅三、施工现场措施针对在雨季期间施工的各项工程项目，制定专项预防措施，保证工程质量⑴原材料的储存和堆放水泥全部存入仓库，保证不漏、不潮，下面应架空通风，四周设排水沟，避免积水砂、石料一定要有足够的储备，以保证工程的顺利进行场地四周要有排水出路，防止雨水、淤泥渗入，并在底部用木方垫起，上部用防雨材料覆盖，模板堆放场地碾压密实或硬化地面，防止因地面下沉造成倒塌事故。

雨期所需材料、设备和其它用品，如水泵、抽水软管、草袋、塑料布、苫布等由物资部门提前准备，及时组织进场水泵等设备提前检修，雨期前对现场配电箱、闸箱、电缆临时支架等仔细检查，需加固的及时加固，缺盖、罩、门的及时补齐，确保用电安全大风天气，要做好大型高耸物件的防风加固措施进入现场的施工材料如焊材、钢筋等一定要存入库房，露天存放时应垫起，用苫布盖好，不要使材料受潮和雨淋在仓库内保管的焊接材料，要保证离地离墙不少于300mm的距离，室内要通风干燥，以保证焊材在干燥的环境下保存露天存放的钢材下边应用道木或方木垫起避免被水浸泡材料周围应有畅通的排水沟或设置排水坡度以防积水⑵雨期施工的设备管理进入施工现场露天存放的设备如开关箱(柜)、各类电动机、发电机等都要有防雨设施，不允许放在低洼地方，防止被水浸泡电气仪表设备要尽快运入库房，减少露天存放而增加的防护设施费用所有施工用电设备(如:电焊机、砂轮机、套丝机等)都应有防雨设施氧气瓶、乙炔瓶在室外放置时应采取防雨措施⑶雨期施工焊接管理雨季室外焊接时,为了保证焊接质量,室外施焊部位都要有防雨棚,雨天没有防雨设施不准施焊电焊条受潮后影响使用,使用前应烘干当相对湿度大于90%时,应停止作业。

注意清理焊接场地的易燃物,以免发生火灾,一般在大风天气应停止施工四、各分项工程施工措施从以下几个具体方面采取措施，以保证雨季施工的安全、质量、进度：1、土方工程（1）开始施工前，安排技术人员对电力管沟线路走向进行放样、测量，针对地势低洼的地方，在雨季来临之前先行开挖沟槽，在施工场地满足的情况下采用DN300水泥管铺设排水管道，管道铺设前，应将底部夯实，并铺一层10cm厚石粉作为垫层，防止不均匀下沉造成管道开裂；在施工场地不满足的情况下，开挖施做临时排水沟槽，沟槽底部应夯实，使用10cm厚C15混凝土作为垫层，底部和侧墙均采用砖砌体结构形式，墙厚为24cm砖墙，底部净宽为25cm，墙高25cm，上部使用临时盖板；临时排水每隔30m左右设一个集水口，井口使用钢筋焊接的雨水篦子做雨水口，每完成一段，将雨水管接入现有排水口；待临时排水设施施做完毕，方可进行土方开挖施工做好基坑周边及坑内的排水措施，防止因排水措施不当而引起的土方坍塌，造成安全事故2）基坑上部进行适当放坡处理，以防止地面上的雨水等流入基坑3）在基坑内应设排水沟，在基坑内低洼处设置集水坑，并及时将积水排出，防止基坑被雨水浸泡4）为防止雨季施工时，雨水冲刷及浅埋地下水位影响造成的基坑开挖坍塌。

在开挖前和开挖过程中，对开挖点存在坍塌风险的位置，采用砖砌体进行防护，砖砌体采用24cm砖墙，高度为1.7m待所做砌体防护达到强度要求后方可安排人员进行施工现场安排专人监督基坑开挖，合理安排机械和人工雨季施工时，开挖完成的基坑因下雨原因未能及时施工的，有条件的情况下，及时覆盖；未能覆盖的，在雨后，应及时安排人员对基坑内进行抽水、清淤；对于雨水浸泡坍塌处应及时安排人员清理坍塌物，并清理排水沟和集水井，使排水沟与集水井能够正常排水5）施工开挖时，应充分考虑施工及天气情况，并结合现场实际安排人员机械本工程所在区域，雨季时间较长，土方施工时,受降雨影响,土方开挖难度增加，开挖作业面减少降雨也会制约施工进度,从而增加基坑暴露的时间，土方开挖施工进度严重滞后，机械及人工使用效率大大降低，施工降效严重6）雨季来临之前，务必及时为所有施工位置的商铺门口、厂房路口铺设临时道路在开挖跨度较小的部位可使用钢板桩铺设临时道路，开挖跨度大的地方应与市民进行沟通，分段开挖，尽量保证市民出行道路通畅，做到快挖，快填，以使市民在雨季顺利出行7）雨季施工时，在各个施工点安排专人清扫路面，防止道路泥泞，并在雨后天晴时安排洒水车对各施工路段进行清洗，防止扬尘；土方运输车辆必须使用篷布覆盖，防止雨水冲刷后泥土洒落路面造成环境污染。

由于雨后指定弃土场无法进入，为保证施工进度，需将开挖后的土方暂时倒运至本标段临时弃土场，待指定弃土场能够进入弃土时，再将土方弃至指定弃土场8）雨季施工的土方回填工程，应连续进行，快速完成；确因下雨原因无法及时回填的部位，在下雨后，应将待回填部位基底的淤泥等杂物清理干净并夯实后，方可进行分层回填9）施工中应注意收听天气预报，雨前应及时夯实完已填土层或将表面压光，并做成一定的坡度，以利雨水排除2、钢筋工程（1）钢筋加工场地及堆放场地均要硬化处理，原材、成品、半成品钢筋要加200mm高垫木架空，以防雨水浸泡生锈和泥浆污染，生锈、污染的钢筋在处理后方可投入使用2）雨天不宜进行钢筋焊接，焊条、焊剂应焊保持干燥，如受潮要将焊条或焊剂进行烘焙处理，一般在250C-300C烘干2小时为准如确实需要焊接时，应搭设临时焊接棚，焊接棚内地面应保持干燥，并使用干燥的焊材3）在钢筋绑扎时如遇雷雨天气，应将已经绑扎的钢筋进行覆盖，并立即离开现场，千万不能在钢筋林立的地方停留或继续施工，以防雷击伤人4）对钢筋原材及半成品进行覆盖，防止生锈3、模板工程（1）雨天使用的木模板应平放，用塑料布覆盖，以防变形木模板拆除后要及时清理，刷脱模剂，大雨过后应重新刷一遍。

2）模板拼装后尽快浇筑混凝土，防止模板遇雨水变形，若模板拼装后不能及时浇筑混凝土，又被雨水淋过，则浇筑混凝土前应重新检查、加固模板和支撑3）模板支撑架落地时，地面应坚实，并支撑牢固4）每次雨后支模应清理完砼根部表面的杂物和淤泥，必要时使用清水进行冲洗，清理干净后才能施工4、混凝土工程（1）本工程混凝土采用商品混凝土，混凝土进场时要保证混凝土工程质量2）混凝土浇筑前要及时掌握天气情况，尽量避免在大雨天浇筑混凝土3）现场准备足够的防雨应急材料，如油布、塑料薄膜，在振捣密实的同时铺设覆盖材料，并将覆盖材料四周压实，尽量避免混凝土遭受雨季冲刷，以保证混凝土质量4）做好施工现场的排水和四周的清理工作，防止积水和淤泥5）如在施工过程中突遇大暴雨，应做好人员配置，加强施工管理力量确实无法施工时，可在结构允许的部位设置施工缝，同时应做好施工缝的处理工作，待雨后对预留施工缝位置进行清理后，方可进行下一步施工五、雨季歇工安排北京地区雨季较长，时有大雨、暴雨，极易造成机械及人工窝工雨势较大及雨期较长时，应将施工机械集中放置，安排专人对机械设备进行检修和保养，防止因天气潮湿原因造成的机械故障发生施工人员在雨期无法施工的情况下，进行雨休，特别是大雨、暴雨天气，尽量减少外出，并做好防汛准备。

下雨时间较长时，项目部技术人员去工区为施工人员讲解安全知识、工程施工技术要点，在休息的同时，也提高了施工人员的水平和素质，为后续工程施工的安全、质量打下坚实的基础六、备足物资安全渡汛在汛期及时与地方防汛部门取得联系，并成立防汛工作领导小组，加强值班调度和安全检查，备足防汛物资、器材及施工设备，随时听候调遣，确保安全渡汛七、现场环保措施施工车辆经过的施工区域内的道路，每天派专人清扫，保持道路整洁设专人清扫施工现场，各种材料码放整齐，保持施工现场整洁雨季蚊蝇容易滋生，生活区内不能积水，食堂要做好防蝇措施，剩饭菜及时处理生、熟食品要分开，生、熟刀具要分开防止食物中毒事件发生厕所每天冲洗做到清洁无异味现场施工因人员多，劳动强度大，所以要注意传染病的发生和防治，做到早发现、早隔离、早医治现场准备绿豆汤、防暑药等，防止中暑八、抗汛抢险措施一、防洪抢险组织措施成立防洪抢险领导小组，各施工队成立防洪抢险小分队办公室设值班电话，项目部成立以项目经理为队长的防洪防汛抢险突击队，在出现洪水险情时，能够迅速出击，实施抢险工作积极与当地水利、气象部门取得联系，了解历年来的水文、气象资料，同时与当地气象部门签订气象服务合同，掌握施工期间气象的动态。

做好预防的准备工作及时与地方防汛部门取得联系，对重点临时设施的设置，请专业防汛人员现场指导同时加强值班调度，确保接到险情信息时，信息畅通，反应迅速二、防洪抢险物资准备在进行施工现场布置时，要充分考虑本标段气象、水文特点，大型施工机械、材料库、人员驻地一律不安排在河滩及地势低洼处存放，确保遇到险情时，人员、设备、材料的安全在施工项目经理部及各施工队，落实防抢险器材、车辆所备器材、设备确保数量和质量，未经特别许可，任何人不得随意挪用，抢险车辆、设备平时加强维修保养，做到完好率100%在施工现场四周空地设置抗汛抢险物资储备仓库，备齐抗汛抢险物资，专人保管维护，以备汛期急用加强汛期的安全防护，严格按汛期施工方案组织施工，严禁擅自变更方案或缩减范围，增强预防险情的能力组织抗洪抢险小分队人员进抢险预演，以落实和细化各方的配合责任和技能确保险情发生时能从容应对认真做好汛期的安全检查：主要查防洪抢险措施的落实情况，查存在隐患、查监控与管理，对发现的问题都按“四不放过”的原则：查明责任、分析原因、制定纠正和预防措施、并跟踪验证三、防洪抢险预防措施1、平面布置时按照现场和场地分配情况，确定生产区、生活区排水沟，保证施工现场内排水畅通。

2、易受潮变质的材料要入库，其它设备、材料露天存放时，底部要用方木垫高，防止被水浸泡，顶部要用蓬布或塑料布封盖3、进入汛期，项目部安质部负责对生产区、生活区排水沟疏通进行检查，安排人员负责对排水沟进行疏通，对落水管进行清理，组织对办公室、工具室、仓库的房顶进行检查，发现漏雨、渗水要及时处理4、项目部应定期对配电房、输电线路、配电柜（箱）、开关箱、机械设备、脚手架、材料堆置等进行检查，发现隐患，立即整改5、项目部应定期对生产区、生活区房屋坚固性进行检查，发现危墙、危房，立即整修四、防洪抢险应急措施1、接到极端天气预报时，各部门立即组织人员对重要部位进行防护办公室门窗要关好，施工现场临时悬挂的设备、堆放的材料要采取加固措施，大型施工机具、脚手架等要用钢丝绳封牢或采取其它加固措施2、洪水、台风等出现时，一切生产工作立即停止3、领导小组及时到位，指挥抢险工作，并向上级主管部门和地方主管部门及时汇报4、抢险突击队立即集合到位，在领导小组指挥下实施抢险工作北京电力工程公司北京市中低速磁浮交通示范线（S1线）外电源工程施工项目部2017年03月31日 22 / 22。
