厂房浮式拦污排安装方案

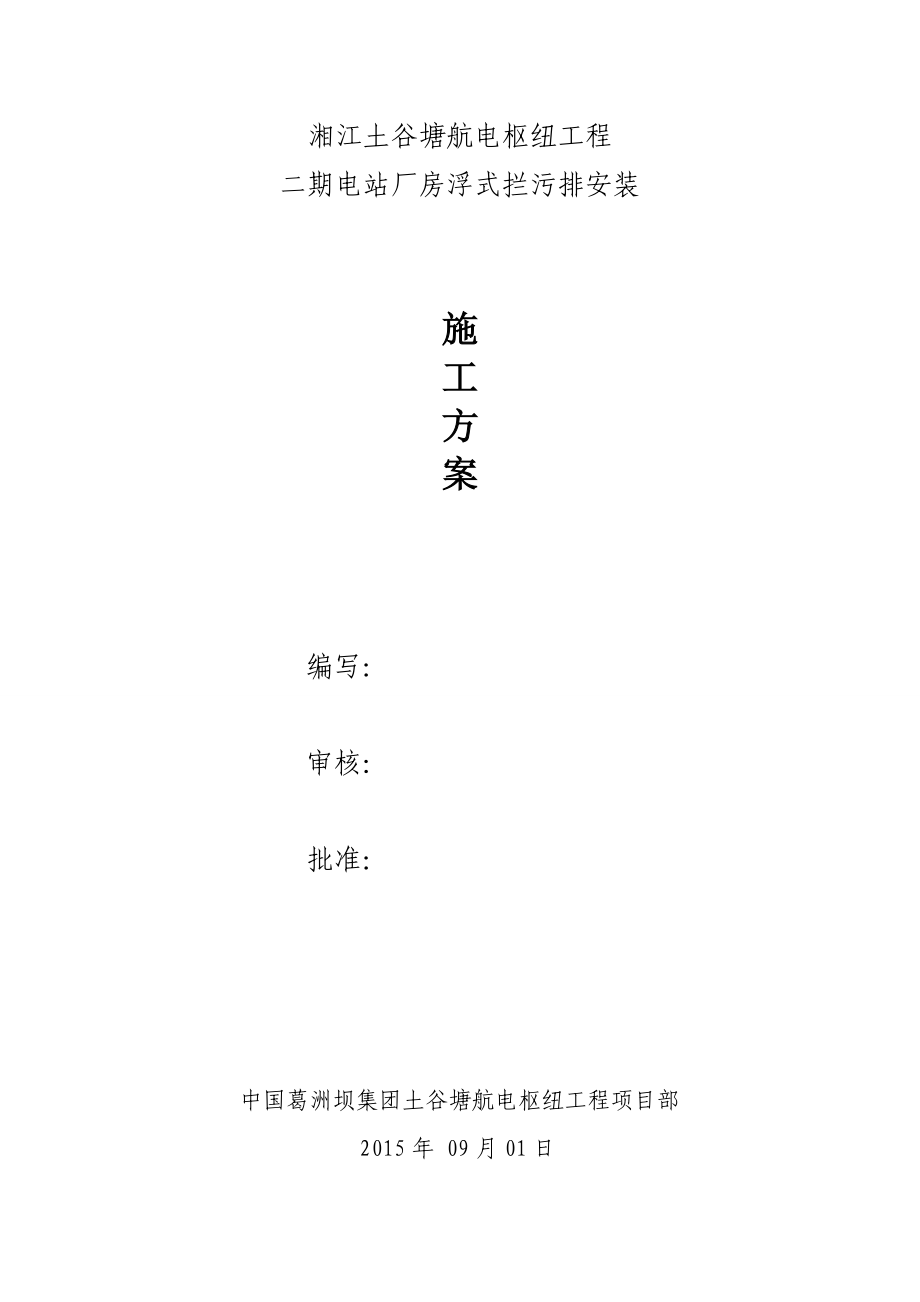

湘江土谷塘航电枢纽工程 二期电站厂房浮式拦污排安装 施工方案 编写： 审核： 批准：中国葛洲坝集团土谷塘航电枢纽工程项目部2015年 09月01日1. 概况本方案涉及二期电站厂房浮式拦污排布置及安装施工方法2、主要施工图纸1.2.1 浮式拦污布置及安装图（B088S-522-3）；3. 安装位置二期电站厂房4#机进口闸门右侧导墙至中墩、上游边墩4、浮式拦污排特性表如下：上浮排轴线长：147.7m（算至中墩中心）上浮排轴线长：146.85m（算至支撑中心）下浮排轴线长：148.05m（算至中墩中心）下浮排轴线长：147.75m（算至支撑中心）浮排悬链弧垂：5.0m浮排水下深度：1.28m浮排露出水面高度：0.28m单栅页工作宽度：1.8m上游侧浮排拉力：230KN下游侧浮排拉力：160KN5、施工布置5.1、安装平台二期电站厂房4#进口闸门右侧导墙至中墩中间溢流坝混凝土墙边5m间宽，拼装完后上游侧牵引在浮式拦污排中墩、下游侧牵引在浮式拦污排边墩（拦漂工作后视情况再定牵引方式）5.2、施工道路吊车工作路线为：浮式拦污栅中墩至下游4#闸门间边墩侧进场公路。

5.3、施工顺序埋件侧轨安装完成并浇二期混凝土→导槽内安装支撑装置→浮筒和栅页组件、钢丝绳进行串联拼装→蓄水后牵引至导槽部位与支撑装置连接6. 对施工场地及土建部位的要求（1）现场道路比较狭窄，组件就近放置于安装部位附近，减少二次倒运工作量2）埋件安装前，必须将门槽内混凝土进行凿毛并清除门槽内的杂物，合格后才能进行埋件安装3）在对浮式拦污栅栅页开始安装前3天，完成对厂房4#进口闸门右侧导墙至中墩中间溢流坝混凝土墙边5m间宽部位的杂物清理，便于作为安装平台7．主要工程施工特点构件需要在平地整拼保证上下两根钢丝绳张力一致，拼装场地需要长147.7m，且最后安装部位悬浮在水面，安装难度比较大 主要应对措施：由项目部协调拼装场地的清理，保证拼装正常进行及施工质量，在构件吊装时拴好揽风绳，并配备相应安全哨在水中作业时配备专职安全员，做好相应的安全措施（配备救生衣），做好安全隐患排查8.浮式拦污排安装主要施工方法8.1安装前设备清点与检查a 安装前，提前对栅页组件清点，如发现有缺失、损坏或设备质量质量问题等情况，及时报告监理人，经其批准后，采取相应的措施妥善处理 b栅页组件装车使用35t汽车吊吊装，运输使用18t平板车，现场安装主要使用35t汽车吊。

8.2、浮式拦污排门槽埋件安装工艺 复核埋件安装所需的中心线，孔口中心线、里程及高程控制线样点，并根据已有的测量控制线，放出主轨与反轨安装控制线（如主轨与反轨里程控制线、对门槽中心相对位置控制线等）所有门槽埋件的吊装均可使用35T汽车吊和130t履带吊完成，金属结构安装所用设备依工作面施工情况配置，施工电源现场布置情况，本着安全及便利的原则进行；所有门槽埋件安装完后移交土建进行二期砼的浇筑8.3、浮式拦污排栅页组件拼装为确保上下两根钢丝绳张力一致，拦污栅需在平地上整装；先在组装平台上放宽1.28、长147m的矩形样，转运栅页组件至安装平台，按300mm间距在矩形样线里间隔摆放平衡栅页和单栅页完成后串联上下两根钢丝绳，利用绳夹由下游侧向上游侧安装的顺序进行固定；完成后把两端钢丝绳与中墩和边墩临时固定厂房蓄水前在浮式拦漂排边墩、中墩各门槽顶部固定一根横梁，利用钢丝绳和手拉葫芦连接浮式拦漂排支撑装置和横梁，待厂房蓄水后利用手拉葫芦使浮式拦漂排支撑装置高出水面施工人员利用浮筒作为安装平台，用手拉葫芦连接支撑装置和栅页组件钢丝绳牵引，使栅页与绳轴线夹角符合图纸和规范要求，穿轮轴锁死 9 设备及人力资源配置 9.1 主要施工机械设备及工器具 表1 施工设备配置计划序号设备名称规格型号数量备 注1平板拖车18t1台2汽车吊35t1台3逆变弧焊机ZX7-400S2台4水准仪DSZ-32台5双排座1辆6浮筒排1条表2 金属结构及闸门安装主要工器具表序号设备名称规格型号数量备 注1手拉葫芦5t4个2手拉葫芦3t4个5马蹄卡环10T/5T/3T2/4/2个6气刨钳2把7焊把钳10把8钢卷尺50m/30m/5m1/2/2长城牌9钢板尺1m/0.5m/0.15m2/2/2长城牌10角尺300mm/500mm4/211钢丝线Φ0.31卷12琴线1卷13焊把线50平方100m14电工工具1套15安全带20根16安全帽22个17吊线锤2kg/3kg6个9.2 主要施工人员配置 主要施工人员配置见表3：表3 主要施工人员配置序号工种数量（个）序号工种数量（个）1铆工42起重工23电焊工44管理人员2合计1210、安装施工质量保证措施 （1）以三控制（事前预控、过程监控、事后签认）为核心，对质量目标进行跟踪监控并实施有效控制，将质量活动成果对照质量目标，结合业主及监理人意见不断地修正，加深加大监控力度，不断地完善自我监控系统，以最终保证质量目标的实现。

（2）对工程使用的工程设备和材料以及工程的所有部位及其施工工艺，进行全过程的质量检查，详细作好质量检查记录11.安全文明施工及环境保护措施浮式拦污排安装过程中，施工安全尤为重要，在施工中需采取切实有效的措施，确保施工安全1)施工场所的杂物及模板必须彻底清除干净，方能施工2)施工人员必须配戴安全帽，高空作业系好安全带，必需时还得设立防护栏杆 (3)为确保设备的安全，全天24小时设安全值班人员进行看护4)严格按照技术方案进行施工，不得擅自改变技术方案，若需改变方案必须上报上级技术主管部门，批准后方可实施特别是各部件的吊点位置、吊耳焊接及吊耳选取更选取应高度重视5)坚决服从现场员管理，特殊工种必须持证上岗6)施工人员要文明生产，做到工完，料尽，场清7)高空及水面作业的人员必须系安全带和安全救生衣8)各工作平台必须搭设牢靠9)根据构件吊装方案正确选取吊具，不能以小代大，以旧换新10)水上作业时，配置专职安全员现场监督检查。
