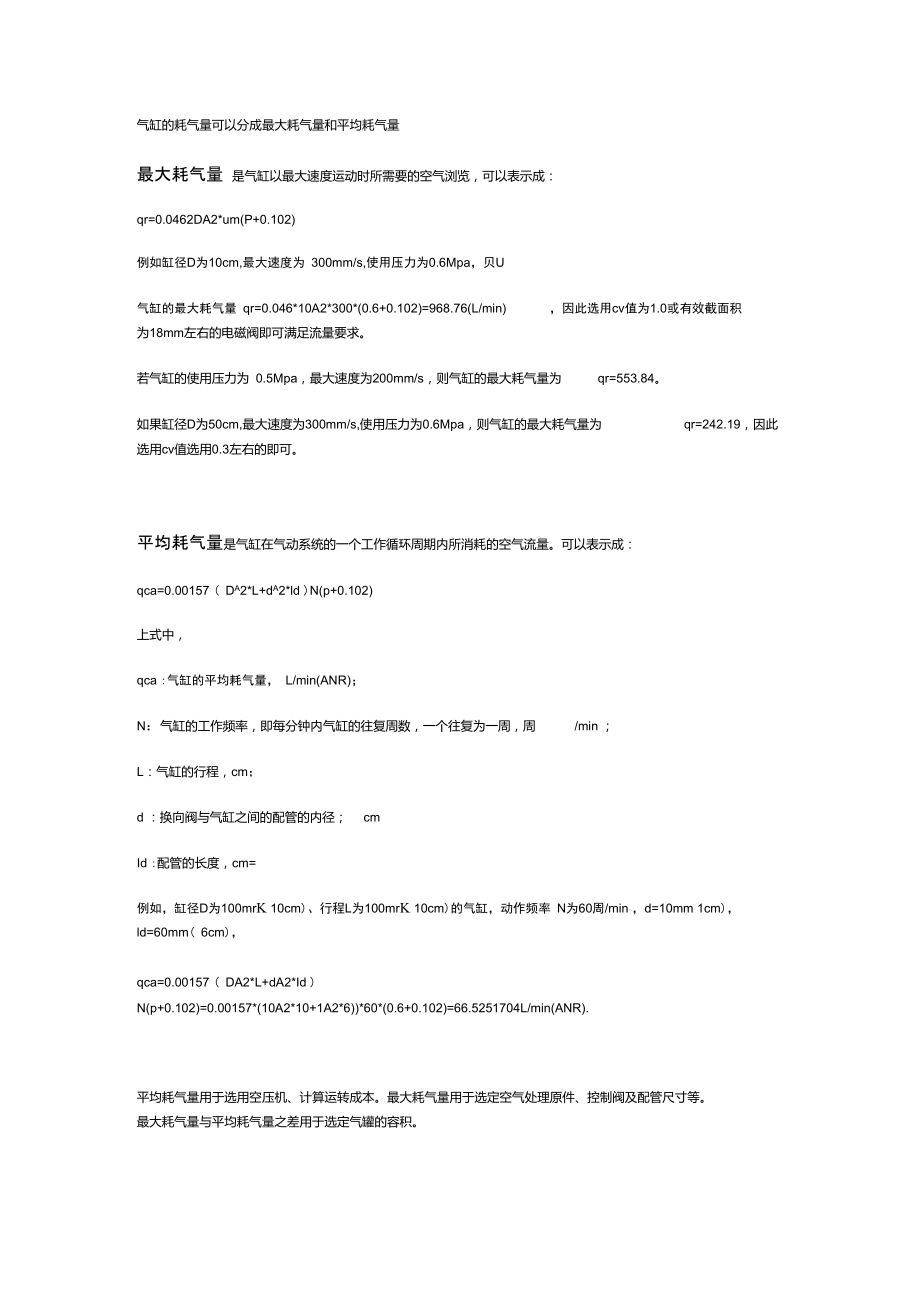

气缸的耗气量计算公式

气缸的耗气量可以分成最大耗气量和平均耗气量最大耗气量 是气缸以最大速度运动时所需要的空气浏览，可以表示成：qr=0.0462DA2*um(P+0.102)例如缸径D为10cm,最大速度为 300mm/s,使用压力为0.6Mpa，贝U气缸的最大耗气量 qr=0.046*10A2*300*(0.6+0.102)=968.76(L/min) ，因此选用cv值为1.0或有效截面积为18mm左右的电磁阀即可满足流量要求若气缸的使用压力为 0.5Mpa，最大速度为200mm/s，则气缸的最大耗气量为 qr=553.84如果缸径D为50cm,最大速度为300mm/s,使用压力为0.6Mpa，则气缸的最大耗气量为 qr=242.19，因此 选用cv值选用0.3左右的即可平均耗气量是气缸在气动系统的一个工作循环周期内所消耗的空气流量可以表示成：qca=0.00157 ( DA2*L+dA2*ld )N(p+0.102)上式中，qca :气缸的平均耗气量， L/min(ANR)；N：气缸的工作频率，即每分钟内气缸的往复周数，一个往复为一周，周 /min ；L：气缸的行程，cm；d ：换向阀与气缸之间的配管的内径； cmId :配管的长度，cm=例如，缸径D为100mrK 10cm)、行程L为100mrK 10cm)的气缸，动作频率 N为60周/min ，d=10mm 1cm)， ld=60mm( 6cm)，qca=0.00157 ( DA2*L+dA2*Id )N(p+0.102)=0.00157*(10A2*10+1A2*6))*60*(0.6+0.102)=66.5251704L/min(ANR).平均耗气量用于选用空压机、计算运转成本。

最大耗气量用于选定空气处理原件、控制阀及配管尺寸等最大耗气量与平均耗气量之差用于选定气罐的容积。
