河北某医院空调工程施工组织设计(附安装示意图)

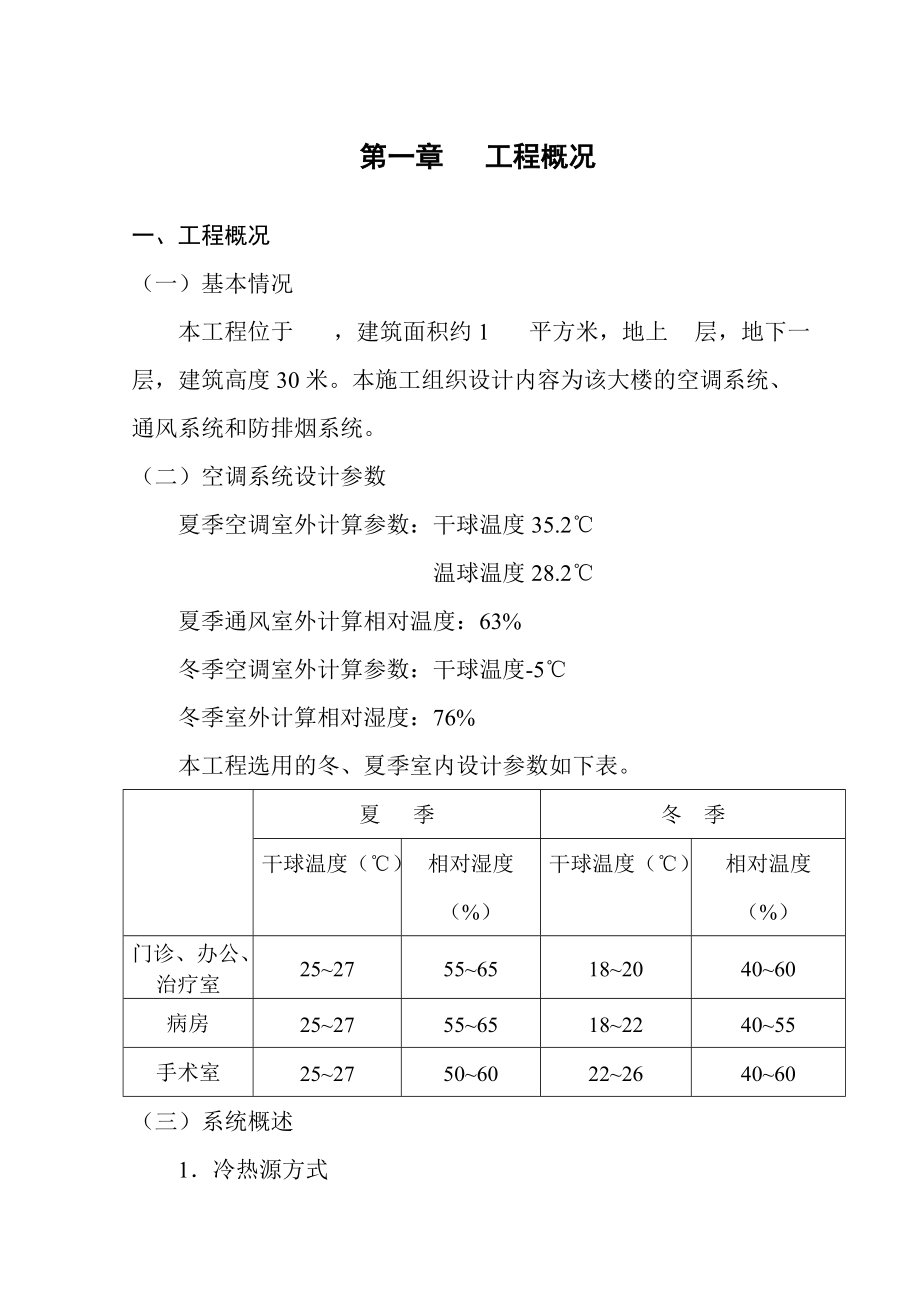

第一章 工程概况一、工程概况（一）基本情况本工程位于 ，建筑面积约1 平方米，地上 层，地下一层，建筑高度30米本施工组织设计内容为该大楼的空调系统、通风系统和防排烟系统二）空调系统设计参数夏季空调室外计算参数：干球温度35.2℃ 温球温度28.2℃夏季通风室外计算相对温度：63%冬季空调室外计算参数：干球温度-5℃冬季室外计算相对湿度：76%本工程选用的冬、夏季室内设计参数如下表夏 季冬 季干球温度（℃）相对湿度（%）干球温度（℃）相对温度（%）门诊、办公、治疗室25~2755~6518~2040~60病房25~2755~6518~2240~55手术室25~2750~6022~2640~60（三）系统概述1．冷热源方式选用开利直燃型溴化锂吸收式主机集中供冷、热源2．空调及采暖负荷：设计日冷负荷1400KW，冬季空调热负荷810KW，卫生热水290KW四）通风及防排烟系统主要为地下室通风、排风系统以及电梯前室加压送风系统火灾时，消防控制中心指令打开或手动打开着火层及其上下层常闭风口，输出动作电信号，同时打开所有的加压送风机。

二、施工要点与重点该分项工程的要点如下：1．主机的就位及安装2．水泵的安装3．冷却塔的安装4．支吊架制作安装5．风管制作6．风管系统安装7．管井内空调水立管施工8．空调水系统水压试验、冲洗、防腐及保温9．风机盘管、新风机、空调机组等空调设备安装10．自控系统安装11．单机试运转、设备试运转及联合调试12．空调系统保养第二章 编制依据和采用标准及规范一、编制依据1．长江水利委员会长江医院空调工程招标文件2．水利委员会长江勘测规划设计研究院的长江医院及血防监测中心还建工程图纸3．本单位《项目法管理实施细则》4．我公司对该工程优化设计方案二、采用标准及规范： GB50243-2002 《通风与空调工程施工及验收规范》 GB50242-2002 《采暖与卫生工程施工及验收规范》 GBJ50274-98 《制冷设备、空气分离设备安装工程施工及验收规范》 GBJ50275-98 《压缩机、风机、泵安装工程施工及验收规范》 GB50302-2002 《建筑安装采暖卫生与煤气工程质量评定标准》 GB50304-2002 《通风与空调质量评定标准》 GB50235-97 《工业金属管道工程施工及验收规范》 GB50236-98 《现场设备、工业管道焊接工程施工验收规范》 GB50231-98 《机械设备安装工程施工及验收通用规范》第三章 实施目标充分发挥我单位在人员、机具，管理等方面的优势，科学组织、从严管理、精心施工，确保实现下列目标：一、质量目标：一次性交验合格率100%，本分部工程优良。

确保整体工程达到楚天杯标准二、工期目标确保在100个日历天完成空调工程并交付业主三、安全目标采取有效措施，杜绝死亡事故及重伤事故四、文明施工目标密切配合总包管理，创文明施工样板现场五、设备目标 施工机具完好率：95%，施工机械化程度：65%六、服务目标 信守合约，以优质的服务，协调与各方面的关系，接受业主和监理单位对工程质量、进度、安全、文明施工的控制与监督七、科技进步目标 充分发挥科学技术是第一生产力的作用，在工程施工中，积极推广应用先进、成熟、适用的科技成果第四章 施工组织及部署一、工程特点 1．长江医院单体建筑结构不一,给施工造成困难 2．工程量较大，工期紧张，交叉配合施工量大本工程建筑面积10000余平方米，而工期仅为90个日历天，期间还要同土建、水电安装、装饰等施工单位交叉施工，因此确保工期是本工程的重点3．施工现场空间狭小现场已经有土建施工单位搭建的临时设施及材料堆放场地，留给空调安装项目的现场十分狭窄，因此合理的总平面布置对节约空调安装工程的工期和人工十分重要针对本工程的特点，我公司将按项目法施工的原则组建长江医院空调系统安装工程项目经理部，同时此项目经理部在公司各职能部监控及管理之下。

以项目经理为首的管理层，全权组织施工，对该工程的工期、质量、安全、成本、文明施工实行全过程控制和管理，并进行高效率、有计划的组织和协调管理公司经理及各职能部门通过定期检查，为项目经理部的良好运作提供有效保障，并杜绝不良现象的发生二、组织机构我公司按本单位《项目法施工管理条例》组织成立空调系统工程安装项目部，以严密的组织、严格的纪律、严谨的作风对工程施工实施统一组织、指挥、管理、协调和控制组织机构图如下：项目经理工程组技术组质安组物资组成本组通风施工一队通风施工二队自控系统施工队空调水施工一队空调水施工二队二、施工部署 1．施工准备（1）技术准备由空调专业施工人员熟悉图纸及相关资料，熟悉施工现场，参加图纸会审；编写实施细则，如关键工序部位的施工作业指导书，质量安全、技术交底，分期分批的人员、机具、材料、设备安装进场计划等2）现场准备落实加工场地、施工人员住房、办公用房、材料库房3）劳动力准备自开工之日起，由本单位劳资部门安排具有通风空调、调试和保养经验的安装队进场并按工程进度需要及时进行动态调配4）机具材料准备自开工之日起，即由专业队和本单位设备部安排能满足此工程需要的机具进场，设备必须完好，性能满足要求。

由工长提供材料进场计划，材料员分期分批组织材料设备进场材料员、工长、质安员会同业主对每批材料进行数量清点和质量的验收第五章 主要施工方法一、分区按系统施工：主机房作为一个独立的施工区域二、各系统施工顺序：机房里先设备后布管；其它区域先立管，再水平主管，后支管，同一空间采用自下而上原则，做到平面铺开、立体交叉，精心组织施工三、主机房设备安装主要包括溴化锂主机、水泵等1．用通方法（1）设备安装前，要进行开箱检查，核对设备的型号、规格及附件数量，检查设备的外形是否规则、平直，圆弧形表面平整无明显偏差，结构完整，焊缝饱满，无缺损和孔洞设备的进出口封闭良好，随机的零部件齐全无缺损2）设备安装前，核对检查基础的尺寸，位置和标高，并对设备基础验收资料进行复核3）设备出厂时已装配，调整完善的部分不得拆卸4）有减振要求的设备安装时，应按设计要求装置减振垫或减振器2．（1）主要施工方法卷扬机牵引绳滚杠机组1）水平运输：设备运至机房之前，应预留通道，采用Ф1085的滚杆，一台5T的卷扬机配合撬杆来水平转运，如下图：5 T卷扬机定位处（由现场定）因机房位于旧楼地下室，因此设备水平运输至安装地点的行走方向需现场确定，本方案暂定由老楼车库内墙壁上开一可供设备进出的临时通道，将设备全部转运至安装位置附近后，再将其封闭。

2）设备就位：机组水平运至基础附近后，预先在适当位置安装1根[20槽钢，然后将1个5T的手动葫芦吊在槽钢上，垂直吊起机组，然后放置减振垫，再将机组就位，并找平找正3）机组就位后，其纵向和横向安装水平偏差均不应大于0.1/1000，并应在底座或与底座平行的加工面上测量2）水泵安装1）设备就位：水泵运至现场进行开箱检查后，在水泵吊环上穿上Ф16钢丝绳，架设三角架用倒链吊装至设备基础上就位找平找正2）水泵与管道连接后，不要在其上进行焊接和气割，泵的吸入口和排出口管路都应有独立、牢固的支撑，吸入管路安装时要使偏心管的斜部向下，以防积存空气3）安装的泵其纵向安装水平偏差不应大于0.10/1000，横向安装水平偏差不应大于0.20/1000，并应在泵的进出口法兰面或其它水平面上进行测量四、风系统主要施工方法镀锌钢板风管的制作方案（1）施工流程施工准备→材料、设备及部件检验→现场放样→支架制安→风管制作风管检查验收→风管安装→漏光、风试验→暖通设备进场→设备验收→设备安装→单机试运转→各类接口镶接→各类风口镶接→系统调试→中间验收（2）技术措施1）施工前技术人员必须认真熟悉图纸和有关资料，对工艺流程、工作介质、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚。

2）施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术要求，并在施工中严格执行3）制作风管所使用的主材，镀锌钢材等，应符合国家现行产品标准及生产厂家的企业标准，并应具有出厂合格证等有关质料证明4）所有材料附件必须复核设计和国家现行产品标准，并应具有出厂合格证及材料质量保证等有关质料证明3）主要施工方法1）角钢法兰镀锌风管制作安装a.风管制作●所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件镀锌薄钢板表面不得有裂纹、结疤水印等缺陷，应有镀锌层结晶花纹●制作风管及配件的钢板厚度应符合施工验收规范规定●为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求●镀锌钢板在制作过程中，应采取措施使镀锌层不受破坏；展开下料时，方法要正确，尺寸要准确，咬口拼接时咬口连接类型应符合规范规定，要根据板厚、咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量；风管接缝应交错设置，矩形风管的纵向闭合缝应设在边角上，以增加强度b.风管加强圆形风管（不包括螺旋风管）直径大于等于800mm，且其管段长度大于1250mm或总表面积大于4m2均应采取加固措施；矩形风管边长大于630mm、保温风管边长大于800mm，管段长度大于1250mm或低压风管单边平面面积大于1.2m2、中、高压风管大于1.0m2，均应采取加固措施；非规则椭圆风管的加固，应参照矩形风管执行。

c.矩形风管法兰的加工：●风管法兰表面应平整，法兰内径允许偏差为+2mm，不平度不应大于2mm●方法兰由四根钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外径●下料调直后放在冲床上冲击铆钉孔及螺栓孔，孔距不应大于150mm●风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚小于或等于1.5mm，可采用翻边铆接●风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右翻边量，管折方线与法兰平面应垂直，然后将风管与法兰铆固，并留出四周翻边翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风●管片压口前要倒角，咬口重叠处翻边时铲平，四角不应出现豁口c.风管支、吊架支吊架敷设是确保风管安装质量的重要一环，支、吊架的安装位置要正确，做到牢固可靠，风管水平安装直径或长边尺寸小于或等于400mm，间距不应大于4m；大于400mm，不应大于3m支吊架位置按风管中心线确定，其标高要符合风管安装的标高要求，支吊架位置不得错开在系统风口，风阀、检视门和测定孔等部位d.风管安装●要做好风管安装前的准备工作本工程因空调风管采用多功能消声风管，所以通风、空调工程的主要工作集中在风管的安装上。

因此要做好掌握多功能消声管的技术特性，熟悉施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高，轴线、预留孔洞，预埋件等是否符合安装条件备足安装用的各类辅助材料，准备好吊装机具和安装用的其它工具，对风管系统划线定位等工作●风管的组对：将成品或预制好的风管运至安装地点，结合实际情况进行检查、复核，再按编号进行排列，风管系统的各部分尺寸和角度确认准确无误后，即开始风管组对工作风管各管段之间的连接采用法兰连接，接口处要求严密不漏风●一次吊装风管的长度要根据建筑物的条件，风管的壁厚，吊装方法和吊装机具配备情况确定，组对好的风管可把两端的法兰做为基准点，以中间法兰为测点，拉线测量风管的连接是否平直，偏差大时要进行调整，吊装前，要对风管支、吊架，吊装机具，选用吊装机具的支、吊点，是否正确、牢固进行检查，起吊前要仔细检查，把杆、滑轮、绳索等是否固定，绑扎可靠并要清除吊装范围内的各种不安全因素起吊时，首先要进行试吊，当离地200－300毫米时，停止起升，再一次对吊装机具进行一次全面检查，确认无误后，继续起升到所需高度把风管固定在支、吊架上之后，才能解开绳索，拆移吊装机具●水平干管经找平找正并固定在支、吊架上后，就可进行支管的安装。

立管可在水平干管安装前进行安装，支架间距不应大于4米，每根立管固定件不应少于二个风管水平安装，水平度的允许偏差每米不应大于3毫米，总偏差不应大于20毫米；风管垂直安装，垂直度的允许偏差每米不应大于2毫米，总偏差不应大于20毫米2）防火阀安装a.在安装前检查其结构，部件应灵活有效b.边长大于等于630mm，应设独立支吊架c.安装在防火墙一侧的防火阀，穿越防火墙与防火阀的连接的管段，采用厚度大于等于2mm的钢板制作，该管段在防火墙的孔洞用厚度大于等于2mm钢板封隔，且用不燃保温材料填实d.安装时应注意防火阀开关操作位置是否确定，调换易熔片是否方便，气流方向是否正确3）风口安装a.风口与风管的连接应严密、牢固，与装饰面相紧贴，风口表面应平整，不变形，风口调节阀应灵活、可靠b.同一厅室、房间内的相同风口高度应一致，排列应整齐c.明装无吊顶风口，水平度偏差不大于10mm；d.风口水平安装水平度偏差不大于3/1000；风口垂直安装垂直度偏差不大于2/1000e.风口到货后，对照图纸核对风口规格尺寸，按系统分开堆放，做好标识，以免安装时弄错f.安装风口前要仔细对风口进行检查，看风口有无损坏、表面有无划痕等缺陷。

凡是有调节、旋转部分的风口要检查活动件是否灵活，叶片是否平直，与边框有无摩擦对有过滤网的可开启式风口，要检查过滤网有无损坏，开启百叶是否能开关自如风口安装后应对风口活动件再次进行检查g.在安装风口时，注意风口与所在房间内线条一致尤其当风管暗装时，风口要服从房间线条吸顶安装的散流器与吊顶平齐风口安装要确保牢固可靠h.为增强整体装饰效果，风口及散流器的安装采用内固定法：从风口侧面用自攻螺钉将其固定在龙骨架或木框上，必要时加设角钢支框i.成排风口安装时要用水平尺、卷尺等保证其水平度及位置，并用拉线法保证同一排风口/散流器的直线度j.外墙百叶风口安装时，必须设置防虫网防止飞虫通过风管进入室内，同时防止飞鸟通过风管进入风机，造成风机叶片的损伤4）风管保温a.风管保温采用铝箔离心玻璃棉板，风管管壁在保温后应形成一个不透气的保护层，以防送冷风时管外壁逃冷并结露b.保温材料下料要准确，切割面要平齐，在裁料时要使水平垂直面搭接处以短面两头顶在大面上保温棉敷设平整、密实，板材拼接处用铝箔自粘胶带粘接，粘胶带的宽度不得小于50mm，粘接时必须注意板材表面是否干净，如有灰尘、油污，必须用干净纱布擦干净，确保粘胶带粘接牢固，注意粘胶带不得出现脱落和胀裂的现象。

保温材料纵向接缝不要设在风管和设备底面五、空调水系统主要施工方法1．管材选用和连接方式：采用无缝钢管，焊接连接，冷凝水管采用镀锌钢管，螺纹连接2．穿墙及穿楼板套管比管子大2号，套管应与墙面平齐，比楼板面高20mm，管道与套管的间隙用保温材料填塞，套管不得作为管道支撑点3．管道支、吊架安装依据现场放线，对照施工图，按管子大小确定支架的位置，选择型钢及制作方法，进行制作安装支架应埋设平整牢固，位置正确，与管道接触紧密，供回水管下应有与保温层等厚的木垫瓦，支架间距符合下表之规定：公称直径(mm)20253240507080100125150200250300支吊架最大间距(m)222.533444.556788.5穿楼板管道支架应按设计详图施工走廊管道支吊架施工时，各专业需统一协调，合理安排管井中管道由于管径大，管线较长，支架承重大，施工中可按施工图中固定支架位置于井两边墙体预埋钢板，用工字钢制作支架，如下图所示，其余支架可采用膨胀螺栓固定支架与管道间用木垫瓦或橡胶垫间隔以防冷桥产生1、预埋钢板 2、工字钢3、无缝钢管 4、加强助5、钢板管井中空调水立管固定支架图4．管井中管道施工竖井管道贯穿整个建筑物，井道内管径大。

根据设计图，施工中拟于井道顶层设置坚固操作平台，集中组对施工焊，整体吊装实施时，在顶层设置—3T吊链葫芦起吊管道组以地焊接管段，焊完后吊装到位并牢固固定然后组焊管道并就位，如下图如示1．焊缝2．旋焊位置3．操作平台4．定位角钢（3个均布）管井中空调水立管安装示意图1、起吊耳环 2、插销3、组对耳环 4、组对（起吊耳环）管井中空调水立管管道组对固定图5．阀门安装前，应作耐压强度试验试验从每批（同牌号、同规格型号）数量中抽查10%，且不少于一个，如有漏、裂不合格的应再抽查20%，仍有不合格的则须逐个试验对于安装在主干管上起切断作用的闭路阀门，必须逐个作强度和严密性试验6．管道安装前必须清除管内污垢及杂物，安装中的管道敞口应临时封闭7．螺纹连接的管道在加工管螺纹时，螺纹应清洁、规整、螺纹无断线，缺丝不大于螺纹全扣数的10%；管道连接牢固，管螺纹根部有外露螺纹，接口处无外露油麻，外露部分防腐良好8．管道与法兰阀门连接时，管道法兰应垂直于管子中心线，法兰表面相互平行，且管子和焊缝不得凸出法兰密封面；法兰衬垫宜采用橡胶石棉垫9．管道对口焊接，对口应平正，管中心线平齐管子对口的错口偏差不得大于壁厚的20%，且不超过1mm，管子壁厚超过4mm时，必须打坡口。

管道对口型式及组对要求见下表手工电弧焊对口型式及组对要求接头名称对口型式接头尺寸（mm）壁厚（O）间隙（C）钝边(P)坡口角度(a)管子对接V型坡口5-88-121.5-2.52-31-1.51-1.560-7060-6510．管道焊缝应该有加强更高度和遮盖面宽度，且应符合下表要求电焊焊缝加强面高度和宽度管子厚度（mm）2-34-67-10无坡口焊缝加强高度（mm）1-1.51.5-2/焊缝宽度（mm）5-67-9/有坡口焊缝加强高度（mm）/1.5-22焊缝宽度（mm）盖过每边坡口约2mm11．管道的对口焊缝或弯曲部位不得焊接支管管道接口焊缝距管道支、吊架边缘应不小于50mm焊接管道分支管，端面与主管间隙不得大于2mm，并不得将分支管插入主管的管孔中分支管管端应加工成马鞍形12．管道焊接完后，应作外观检查如焊缝缺陷超过规定标准，应按下表之规定修整管道焊接缺陷允许程序及修整方法缺陷种类允许程度修整方法焊缝尺寸不符标准不允许焊缝加强部分如不足应补焊，如过高过宽则作修整焊瘤严重的不允许铲除咬肉深度大于0.5mm，连续长度大于25mm清理后补焊焊缝或热影响区表面有裂纹不允许将焊口铲除重新焊接焊缝表面弧坑、夹渣或气孔不允许铲除缺陷后补焊管子中心线错开或弯折超过规定的不允许修整13．管道安装后，应按下表进行质量检验和评定，如不符要求，须进行整改。

项目项 目允许偏差（mm）检查方法1水平管道纵横向弯曲DN100以内每10m5用液体连通器、水平仪、直尺、吊垂、拉线和尺量检查DN100以上10横向弯曲全长25m以上202立管垂直度每1m2全长5m以上83成排管段及成排阀门在同一平面上314．管道水平安装时，其坡度应符合设计要求，坡向同流向中间不得存在（下凹）存气（上凸）15．管道安装完工后，在未连接未端设备前，按分支、环路进行清洗排污，直至排水中不夹带泥砂、铁屑等杂质，水质透明澄清为止吹洗合格后，应进行水压试验，空调供回水管道试验压力为1.5mpa，试压按分区、分层试压和系统试压进行：（1）分区分层试压：在试验压力下，稳定10min，压力不得下降，再将系统压力降至工作压力1.0mpa，在60min内压力不得下降、外观检查无渗漏为合格2）系统试压：在各分区管道与系统主干管全部连通后，对整个系统的管道进行系统的试压试验压力以最低点的压力为准，在试验压力下稳压10min，压力下降不得大于0.02mpa，再将系统压力降至工作压力，外观检查无渗漏为合格16．管道试压合格后即可进行刷油与绝热施工刷油厚度应均匀，不得有脱皮、起泡、漏刷等现象。

1）管道刷油管道刷油前先清除被刷物体表面的灰尘、污垢、锈斑至及焊渣等物，然后刷红丹防锈漆两遍；管道支、吊架表面加刷灰色磁化漆两遍2）保温认真核对保温材料规格与管径尺寸，确认一致后，方可施工橡塑接合处粘接缝粘接紧密，外用透明胶带粘贴纵向接缝错开六、空调设备安装主要包括 冷却水塔、冷却水泵、水冷柜机、消声器等安装1．通用方法（1）设备安装前，要进行开箱检查，核对设备的型号、规格及附件数量，检查设备的外形是否规则、平直，圆弧形表面平整无明显偏差，结构完整，焊缝饱满，无缺损和孔洞设备的进出口封闭良好，随机的零部件齐全无缺损2）设备安装前，核对检查基础的尺寸，位置和标高，并对设备基础验收资料进行复核3）设备出厂时已装配，调整完善的部分不得拆卸4）有减振要求的设备安装时，应按设计要求装置减振垫或减振器2．主要施工方法（1）消声器安装1）消声器外表面应平整，不应有明显的凹凸、划痕及锈蚀；2）消吸声片外包玻纤布应平整无破损，两端设备的导风条应完好；3）紧固消声器部件的螺钉应分布均匀，接缝平整，不得松动、脱落；4）消声器安装的方向应正确，不得损坏和受潮；5）消声器、消声弯管均应单独设支架，其重量不得由风管承受。

2）空调机组安装1）安装以前，认真熟悉图纸、设备说明书以及有并的技术资料；2）空调柜机安装的地方平整，高出地面100—150mm；（5）冷却水泵安装基础检验→水泵就位安装→检测与调整→润滑与加油→试运转1、基础检验基础坐标、标高、尺寸、预留孔洞应符合设计要求基础表面平整、混凝土强度达到设备安装要求1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水基础外围周边设有排水设施，便于维修时泄水或排除事故漏水2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平2、水泵就位安装将水泵放置在基础上，用垫铁将水泵找正找平水泵安装后同一组垫铁应点焊在一起，以免受力时松动1)水泵无隔振安装水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。

2)水泵隔振安装①卧式水泵隔振安装卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器②立式水泵隔振安装立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)③水泵机组底座和减振基座或钢垫板之间采用刚性联接④减振垫或减振器的型号规格、安装位置应符合设计要求同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施当水泵机组减振器(垫)安装后，在安装水泵机组进出水管道、配件及附件时，亦必须采取防止水泵机组倾斜的措施，以确保安全施工3、检测与调整用水平仪和线坠在对水泵进出口法兰和底座加工面上进行测量与调整，对水泵进行精安装，整体安装的水泵，卧式泵体水平度不应大于0.1/1000，立式泵体垂直度不应大于0.1/1000水泵与电机采用联轴器连接时，用百分表、塞尺等在联轴器的轴向和径向进行测量和调整，联轴器轴向倾斜不应大于0.8/1000，径向位移不应大于0.1mm调整水泵与电机同心度时，应松开联轴器上的螺栓、水泵与电机和底座连接的螺栓，采用不同厚度的簿钢板或簿铜皮来调整角位移和径向位移微微撬起电机或水泵的某一需调整的一角，将剪成如下图形状的簿钢板或簿铜皮垫在螺栓处。

当检测合格后，拧紧原松开的螺栓即可4、润滑与加油检查水泵的油杯并加油，盘动联轴器，水泵盘车应灵活，无异常现象5、试运转打开进水阀门、水泵排气阀，使水泵灌满水，将水泵出水管上阀门关闭先点动水泵，检查有无异常、电动机的转向是否符合泵的转向要求然后启动水泵，慢慢打开出水管上阀门，检查水泵运转情况、电机及轴承温升、压力表和真空表的指针数值、管道连接情况，应正常并符合设计要求第六章 空调系统调试一、系统调试应具备的条件1．大楼的电源、水源已接通并投入正常运行；2．各专业施工（含设备厂家安装部分）全面结束；3．所有设备单机试运转正常；4．室内外土建、装修工程已结束二、调试准备1．技术准备成立调试组鉴于本工程专业分包较多，为了协调及组织，组长由项目经理担任，本空调工程项目技术负责人担任副组长，组员由管道、设备、自控专业工程师，设备供应商驻现场技术员、材料员、质安员共同组成编制调试方案在充分了解设备性能参数的情况下，编制出详细的调试方案，报业主、总监及公司总工程师审批后实施2．材料及调试设备、仪表的准备主要材料在联调前应准备就位，包括各系统易损件及备品等测试用仪表及各专业专用测试设备调校、检验及进场（包括联络用移动对讲机等通信设备）准备就绪。

3．劳动力准备就绪联调所需的劳动力要求必须精通专业，全面参与系统施工，对分管专业系统性能了如指掌，对素质要求较高各主要机房及重要楼层等部位必须有专人负责值班监护，初步确定劳动力数量10人调试前对过程中技术资料与质检记录进行复核和标识准备工作系统的电气设备及其主回路的检查制冷设备试运转风机性能的测定系统风量的测定与调整空调机组性能的测定自动调节与检测系统的检查调节器及检测仪表的检查自动调节与检测系统联调室内气流组织的测定与调整空内调节性能的试验与调整系统综合效果的分析其它项目测定与调整三、系统调试主要程序四、通风空调各系统测定、调整和联合调试的主要内容：工程各系统外观检查风管、管道、设备安装的正确性各类调节装置是否正确牢固，调节灵活风管系统严密性检验通风机安装及传动是否正确制冷设备安装的精度是否符合规范系统油漆、保温是否符合设计要求设备单机试运转通风机试运转制冷设备试运转水泵试运转空调处理装置的试运转设备减震器使用效果的观察无负荷联合试运转的测试风机风量、风压及转数的测定系统与风口的风量平衡制冷系统的压力、温度、流量的测定空调系统带冷源的正常联调带负荷的综合性能的测定室内温度、相对温度的测定室内气流组织的测定室内噪声的测定自动调节系统参数整定和联调五、调试注意事项1．主要设备供应商的技术服务必须到位。

依据工程情况，各主要供货商分布距工程所在地较远，而施工方无法控制，必须由业主、监理组织协调到位2．业主代表方的物业管理部门必须在联调时同时参加，以尽快熟悉系统设备性能及操作事项，为工程顺利交付奠定基础3．联合调试基本成功后应尽早与质检、消防验收部门联系，最好参与共同测试、检验工作，以期减少不必要的重复试验而造成浪费，同时有利于质检、消防部门的顺利认可，以保证工程总工期的实现第七章 主要施工技术措施及保证体系第一节 工期保证措施本工程计划总工程为100个日历天为确保本工程按计划工期如期完工，且保证不影响总体工程期和不影响其它单位进度，我们结合实际在施工和管理上制定如下措施：1．建立强有力的安装项目班子，按项目法的模式落实好责、权、利挂钩的全额承包，拟定作业计划，控制点，强化目标管理，最大限度地调动全员职工的积极性2．为了保证总工期，同时便于管理，实行分区管理，各自调整好作业面以减少误工3．作好施工配合及前期施工准备工作，建立完整的工程档案，及时检查验收配合阶段预埋，预留及隐蔽部分，做到随完随检，整理归档，严格与土建同步拟定施工准备计划，专人专项落实，做到人、财、物合理组织，动态调配，做到后勤保障的高质、高效。

4．加强雨季节的劳动保护工作，及时配备防雨、防滑用品用具第二节 质量、安全生产保证措施及质保体系图一、质量保证措施本工程的管理本着精心组织、精心施工、精心管理的思想，以优质、期短、低耗、文明、安全为目标，严格按照“三检制、二坚持、一过硬”（自行施工、互检、复检；坚持按图施工，坚持按规范施工；产品过硬）的方针进行施工，做到挂牌施工，责任到人，思想到位对质量管理采取攻通病、创优良、上水平，使产品质量优良，将质量隐患消灭在施工过程中，对每一工序都进行验收，提高产品的一次成活率力争攻克和排除工程上的“渗、漏、裂、倒、毛、糙、塞”等常见病，力图以管理制度来提高工程质量，以技术措施来保证质量为配合本工程总的质量目标的实现，首先要求管理人员认真编制和贯彻学习项目质量保证计划，以ISO国标标准进行管理，加强全员职工质量意识，真正做到各尽其职，各负其责基本措施如下：1．针对工程特点，进场前抓好质教工作及施工验收规范的再学习，图纸的学习，质量通病的预防办法学习等2．标准化工作：计量工作由内业技术负全权负责实施，建立台帐，落实各工程的工艺标准3．质量信息工作：由专职质量员全权负责检测，数据的收集、分析、并制定相应对策，反馈结果，建立质量档案，编制各个专业质量控制要点，确保分项的质量。

4．对原材料、成品、半成品及隐蔽工程作为重点质量控制对象，严格把关，及时检查，做到不合格的材料坚决不用，隐蔽不合格的坚决不能进入下道工序5．各道工序施工前要进行技术交底，质量交底，使得操作人员有据可依，达到质量目标6．施工技术措施：（1）保证质量的技术措施：项目质量保证体系的建立：项目质量保证体系是以保证和提高工程质量为目标，把质量管理的各阶段、各环节工序、职能组织起来，形成既有明确的任务责任，又有相互交叉协调、互相促进的系统使质量管理工作制度化标准化，本项目安装将建立以项目经理为核心的质量管理系统网络质量管理体系图如下：熟悉图纸和技术资料学习操作规程和质量标准准备工作材料、劳动力准备测量仪器设备机械设备准备清理现场准备工作分部分项工程书面交底技术负责人、工长参加克服上道工序弊病的补救办理上道工序交接手续施 工中间检查班组自检甲方、监理代表参加隐蔽工程验收签证现场文明施工严格执行操作规程按图纸及规范施工处理好工序间搭接按计划完成进度质量评定不合格品的处理（返工）执行验证标准资料整理自检记录资料存档材料合格证试验记录质量评定记录施工记录隐蔽工程验收记录事故处理记录使用过程工程回访质量问题、无偿保修（2）施工准备过程的质量控制：A、认真熟悉图纸，做好图纸会审工作。

B、深入现场了解情况和各项资料情况，高质量编制施工组织设计C、认真做好技术交底工作，抓好质量意识教育，使全体管理人员和专业人员树立“质量第一”的思想和观念3）施工过程中的质量控制：A、在安装管道及设备前，做好预留预埋工作，反复核对图纸，设计和现场的轴线，标定尺寸确定无误后，方可进入下道工序B、严格按照设计图纸，施工验收规范和规程等技术标准施工，保证工程质量C、积极推行全面质量管理，建立质量小组开展全面质量管理活动D、严格检测制度：对分项工程质量严格执行“三检制”尤其对隐蔽工程要层层把关，办好隐蔽工程手续，按照质量评定标准对每五项工程上道工序验收合格后，方可进入下道工序E、认真做好管道配管对口焊接，支架焊接质量措施，严格督促检查施工4）质量程序控制图如下：图纸会审技术交底质量保证计划施工组织设计作业指导书指导暖通专业队管道专业队检查技术标准、操作规范、验收规范、质评标准、质量验收标准物资组检测中心组织供应检查、试验原材料半成品技术组技术负责人安装项目经理反馈工程组组织二、安全生产措施安全生产工作以严肃法规落实责任，消灭违章、强化管理为中心，努力提高企业的安全技术管理水平，确保全体施工人员的安全健康。

1．施工人员进入施工现场必须戴好安全帽，系好安全带2．参加该分部工程的施工人员必须坚持安全第一，预防为主的方针3．层层建立岗位责任制，施工人员必须严格执行《建筑安装工程安全技术规程》和《建筑安装工人安全技术规程》在任何情况下不得违章指挥或违章操作4．临时设施电路必须由维护电工进行施工管理5．危险潮湿场所的照明以及手持照明灯具，必须采用符合安全要求的电压6．脚手架采用门架式脚手，外观要求脚手拔直，内部阴角补缺7．每天上班前，由质安组负责安全喊话，每周星期一进行一次安全讲评活动8．对分层施工的楼梯口要安装上临时护栏电梯井门口安装固定栅门或护栏，并安装上照明灯9．电焊工作地点5m以内不准有易燃、易爆材料同时电气焊工要经常检查电气焊工具是否漏气、漏电，以防易燃易爆等不安全因素的产生遇五级风以上时，禁止使用明火作业10．材料库房不得使用超过60W以上的灯泡11．施工现场配备足够的消防灭火器材执行24小时的消防值班制度严禁在消防栓周围堆放设备材料，以确保消防设施道路的畅通各施工小组工具房内不得存放汽油、煤油等易燃材料第三节 文明施工措施我们在工程质量争创优良样板的同时，将本着美化现场环境，提高我司的知名度，树立我司形象的方针。

为此我们按我单位的CI战略要求及武汉市综合考评文明样板工程标准，建设文明、清洁、规范的精品施工现场1．对施工人员进行文明施工教育，加强其文明施工意识，做到“五有、四整齐、三无”以及“四净、四清、四不见”和“三好”2．工地办公场所保持整洁，无乱堆乱码现象，无积灰、乱涂乱画现象，桌椅橱柜摆放有序，公文资料整齐存放，办公设施完整无损3．我们将统一制作各种标识、公益广告宣传标语画幅，并制作钢架宣传画廊，反映施工进度情况及安全知识教育等4．现场入口明显的地方制作“六牌一图”，即单位名称牌、工程概况牌、门卫制度牌、安全措施牌、安全记录牌、安全宣传牌、现场平面图等，施工现场平面图按照文明施工的有关规定，具有科学性，并分施工阶段联系现场实际情况进行布置，做到紧凑、合理，便于施工5．施工现场建立以项目经理为组长的文明施工管理领导班子，领导成员明确分工，各尽其职，并配备专职管理人员，监督检查现场文明管理，把规定中的检查分解到人，定期检测考核，进行奖罚，将场容管理与职工分配有机结合6．编制详细的现场文明管理制度，把场容管理制度化，并将检查项目责任到人，设置专用记录薄记载，制定考核措施计划并由专人负责管理7．施工现场的临时设施布置，施工现场制作安装材料堆放必须严格遵守现场各项制度要求，不得随意更改。

材料、设备严格按施工平面图摆放，固定设施一次标注于平面图上，活动设施包括周转材料、半成品则按投影尺寸制作成卡片，随基础、主体、装修不同施工阶段标注8．现场分片包干，划分管理区域，规定职责范围，专业工程师分别是各专业及点的负责人9．项目按文明施工中间检查记录，自检评分，并在每月的生产会议上总结评比10．切实加强火源管理现场使用明火必须严格履行审批手续，对易燃、易爆物品要指定专人世间负责管理，焊工作业时必须清理周围的易爆物，消防工具要齐全，安放位置适当，不得随意移动，并注意定期检查11．职工工作、生活文明卫生管理：（1）施工现场生活卫生纳入工地整体规划，有专（兼）职卫生管理人员，制定卫生管理制度，设置必须的卫生设施2）施工现场设置垃圾箱，专人每天打扫，保持现场整洁，现场不得有任何垃圾3）现场设茶水桶，有明显标志，并加盖，派专人添供茶水及管理好饮水设施第四节 设备进场后保管措施1．施工人员要认真遵守现场成品保护制度，爱护设备2．安装前根据施工进度要求甲方或材料站把设备运至现场指定地点，然后由施工单位负责保管3．设备在安装前由甲乙双方有关人员检查进入现场的重要设备消音材料一定要存入库内，进行拆箱点件并作好记录，发现缺损及丢失情况，及时反映有关部门。

应参人员不齐时，不得随意拆箱4．设备开箱点件后对于易丢、易损部件指定专人负责入库保管各类小型仪表元件及零部件，在安装前不得拆包装设备搬运时明露在外的表面要防止碰撞5．各种入库设备集中地、科学地、合理地码放，设垫托并有排水措施第五节 成品及设备部件保护措施1．材料、设备等要科学地、合理地码放在指定地点，保管好，以免倒塌碰坏，尤其是一些易变形品，要轻拿轻放2．贵重设备、各种消耗品如胶带等放入库内，用后注意保存3．现场各种成品集中码放，设有垫托并有排水措施4．设备开箱点件后，对于易丢失部件，指令专人或专人保管5．设备产品安装就位后，加强管理，用编织布包扎和遮盖，并派专人看管，以防损坏现象发生6．设备安装好后，门要加锁第六节 与土建、装修等单位分项工程施工协调措施参加业主、总包及有关分包单位生产例会涉及到施工配合的问题除在例会上提出外，应以“工作联系单”的形式，详实地将须配合的部位、重要事项交待清楚1、穿墙、穿楼板开孔的配合：在结构图（土建）上注明孔洞的详细位置及尺寸，施工前予以落实专业技术人员负责检查，报土建施工单位实施2、配合粗装修：精装修开始后，安装应派人在现场巡回检查，落到管道、阀类上的混凝土应及时清除。

土建施工人员严禁踩在安装管道、支架及风管上施工3、精装修末端装置的配合：施工前对吊顶开孔部位由安装单位以书面交底形式提供给装修及土建装修单位负责开孔土建在精装修过程中，应谨防损坏、污染安装工程末端装置4、垂直运输配合：设备吊装垂直运输由土建按施工总网络统一管理安装先做出计划提前与土建联系好第七节 质量通病防治措施一、暖通质量通病防治暖通的质量通病主要是由于施工不规范、操作不认真以及材质问题造成的施工中应做到：1、安装管道应坡度均匀，不准出现倒坡；室内管道穿越门厅、门口上部、吊顶、管井内及管道结露影响使用的部位，均应做防结露保温层；热水管穿墙要加套管2、管道保温层的做法应严格按规定进行，收口的位置、连接处的处理不能随意操作，管道与卡架之间必须有防冷桥结露的措施，不能使卡架与保温层直接接触，隔冷层厚度和材质要认真选用3、管道防腐处理必须进行除锈，黑管不准进楼，靠墙面不能留有死角，管道离墙的距离、焊接点的位置、焊头质量要严格控制，支、托、吊架的数量及位置要按规定操作4、空调冷凝管不能与生活污水管道及设备直接连接5、管道安装完毕必须进行冲洗，再做水压试验二、电气安装质量通病1、控制柜的安装凡使用的箱柜必须是指定厂家的产品，不得用电气焊开孔，带电器的开启盘（柜）门应做接地处理；内接线必须严格分色，线鼻子均须刷锡后接线，不能有虚接、地线串接现象。

2、器具安装面板安装应确保使用功能，标高应在误差允许范围内，缩进装饰面20mm以上的线盒须加套盒，不允许中间有空隙，安装完毕后不应有黑边现象第八章 空调工程的维保本维护保养工程所涉及的系统多，施工面广，系统之间联系紧密，因此要对系统的安装功能及常见故障隐患及故障的处理要相当熟悉此外要勤于检查，各工种之间密切协调配合等都是做好维护、保养工作的关键点第一节 空调系统的保养与维修工程的维护和保养是保证系统的正常运行，降低能耗，对系统的使用效益和寿命都是很重要的环节按国家有关规定执行，我公司对该工程承诺修期2年1．安装分公司工程部为保修服务常设机械，且有专门的维修专业队2．对竣工后的工程我司将定期主动组织回防，协助业主解决运行中存在的问题3．对为主有要求维修服务的，我司将在最短的时间性内上门服务，做到及时、快速、优质服务一、空调水管道的维护及保养1．管道有因泄漏引起的墙面、地板、楼板浸湿、顶棚漏水等现象，应及时查明漏点并修漏2．机房是功能设备、管道、管件集中的重点维护部位，应每周检查一次，消除致漏和堵塞隐患3．明装管道、支架除定期维护外，应每隔两年涂刷防腐油漆一次，以延长管道的使用寿命。

4．阀门在过渡季度（春季和秋季）进行保养，注入黄油，更换填料，涂刷防锈漆，研磨阀门芯，消灭关不住、开不开等现象5．重视冬季管道的保温防冻工作，对外露的外部管道及内部有可能受冻的管道要及时做好保温处理，以防管道冻结，影响系统正常运行6．漏水的螺纹连接管段，应重新加填料拧紧管螺纹修理时打开附近管段上的活接头，管子即可转动，对腐蚀严重的管道，用切断套丝加活接头的方法，或用焊接的方法更换管道管子砂眼漏水，在砂眼处钻孔设内螺纹，用管丝堵封堵7．空调水管堵塞的修理立管堵塞时可打开邻近的检查口，用软轴疏通器疏通其它管道发生堵塞时，可从室外检查井向室内清通，方法可采用竹尖带钩的钢丝在管道中来回推拉，如堵塞物已凝固定，重新更换管道的方法进行处理二、通风空调工程的运行、维护与保养1．按操作程序正常启动和关停空调系统设备2．观察制冷机的各种参数，如出口、进口压力；出口、进口温度；制冷机的工作电压、电流；压缩机工作油温、工作压力；氟利昂的工作压力等，如发现异常，应马上停机进行处理3．检查制冷设备：如主机、水泵、空调器等机组是否正常的振动和噪声，各种仪表的工作是否正常和稳定4．检查轴油箱及甩油环工作是否正常，轴温不得超过75℃，并要定期和涂黄油及机油。

5．柜式空调器和过滤器应每月清洗一次，并检查设备密封情况，有无漏风现象发生，并加以处理6．通风管道接口严密、无漏风现象，风管接口平整、无变形，支架布置均匀、牢固7．制冷管道保温严实、平滑、表面无凝结水现象8．风阀开启灵活、严密，并定期加注黄油、填料三、通风空调工程维修1．出现常见故障及排除方式序号故障类型产品原因排除方法1泵不出水1．吸水管漏水2．泵转速太抵3．转向不符1．检查吸水管、消除漏点2．用转速表检查，并调整3．改变电动机接线，使泵正转2流量不足1．管道堵塞2．填料不严或漏气3．出口阀未末或未完全开启4．转速降低1．消除堵塞物2．更换填料3．开启4．检查电压，使供电正常3振动和杂声1．泵和电动机不同习2．轴弯曲、轴和轴承磨损大3．流量太大4．进水管阻力太大1．校正同心度2．校正或更换轴、轴承3．关闭出口阀门，调节出口量4．检查进出管道，清出阻塞物4消耗功率过大1．填料函压紧2．叶轮与泵体磨损3．泵内部淤塞4．转速太高1．放松填料函，压紧螺母2．检查叶轮与泵体之间间隙，消除磨擦3．清洗泵内部4．调整转速5泵轴承发热1．润滑油脂过多或过少2．泵和轴承不同心3．滚珠轴承和挂架压盖间隙小4．润滑油质量不佳1．调整润滑油量至合适2．校正同心度3．调整间隙值4．更换润滑油2．主机常见故障与处理方法参见随机资料。

3．风管漏风处理拆下法兰螺钉，更换填料，并要求两法兰平等连接4．保温表面产生凝结水的处理保温不严或保温厚度不够，更换保温材料重新保温5．钢管及钢制管件漏水处理确定漏点，排出介质，使管道内部压力降到0MPa，并进行补焊如渗漏严重（或锈蚀较重），重新更换管道焊接6．明露部分管道两年重新涂刷防腐漆，以延长管道寿命第二节 空调工程的维护与保养施工措施一、空调工程的维护与保养工期保证措施1．认真学习合同文件，强调保证工期的重要性，并按项目法施工模式落实好责、权、利挂钩的全额承包，强化目标管理，以最大限度地调动员工积极性2．加强巡检，熟悉系统常见故障，树立预防为主的工作方针，及时排除有可能引起系统故障的外在因素3．充分利用生产间隙期间或过渡季节（春季和冬季）进行检修，必要时多安排施工班组以加快施工进度，同进也可以考虑组织夜间加班4．加强后勤人、财、物的保障工作，做到人、财、物的合理组织，动态调配5．加强与电建、土建及其它专业的协调配合，优化施工网络计划二、空调工程的维护与保养质量保证措施：1．针对本工程特点，进场前抓好维护保养教育工作及施工验收规范的再学习，图纸的学习，质量通病的预防办法学习等2．标准化工作：计量工作由内业技术负全权负责实施，建立台帐，落实各工程的工艺标准。
