山东某生活垃圾综合处理厂消防水系统调试措施

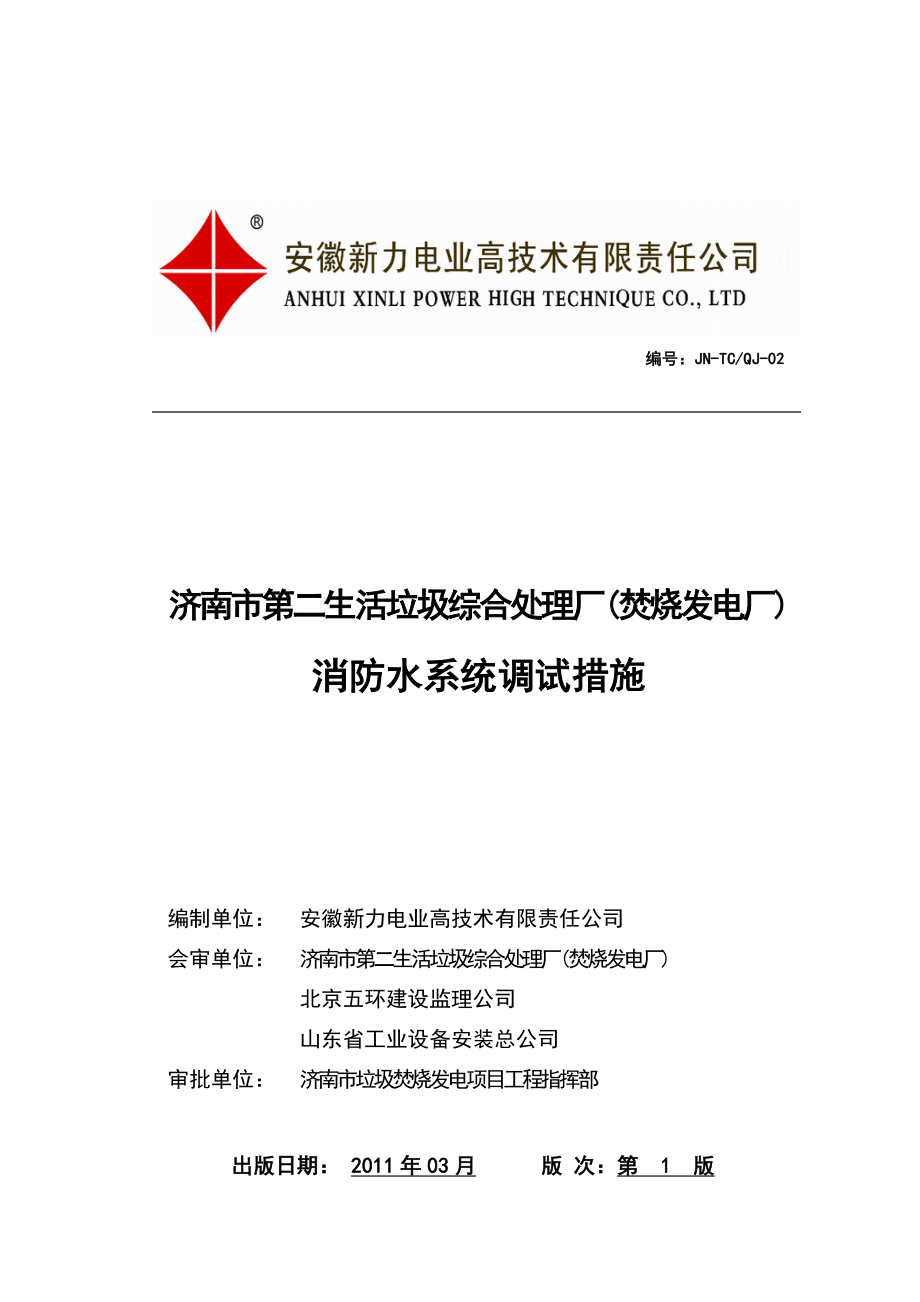

编号：JN-TC/QJ-02 济南市第二生活垃圾综合处理厂(焚烧发电厂)消防水系统调试措施编制单位：安徽新力电业高技术有限责任公司会审单位：济南市第二生活垃圾综合处理厂(焚烧发电厂)北京五环建设监理公司山东省工业设备安装总公司审批单位：济南市垃圾焚烧发电项目工程指挥部出版日期： 2011年03月 版 次：第 1 版编 制： 年 月 日审 核： 年 月 日批 准： 年 月 日会审单位及代表：施工单位：（签字） 年 月 日监理单位：（签字） 年 月 日生产单位：（签字） 年 月 日建设单位：（签字）年 月 日 试运指挥部批准：（签字） 年 月 日参 加 会 审 单 位 及 人 员 签 名会审措施名称：济南市第二生活垃圾综合处理厂(焚烧发电厂)消防水系统调试措施序号姓 名工 作 单 位会审日期: 年 月 日 调试技术措施目 录 一．调试目的 2二．设备规范 2三．编制依据及标准 3四．调试说明 4五．调试前应具备的条件 4六．调试步骤、程序、方法 4七．试运注意事项 5八．环境职业健康.安全控制措施 5九．控制验收的技术标准 5十．调试组织分工 6十一．附件 6济南市第二生活垃圾综合处理厂(焚烧发电厂)消防水系统调试措施一．调试目的遵照以“安全为基础，质量为保证，效益为中心，精心操作，精心调试，确保优质高效，按时全面完成调试任务”的调试工作指导思想，本着调试可操作性的原则，编写此调试措施。

目的是通过对消防水系统的调试和分部试转，消除设备及系统中出现或可能出现的缺陷及隐患，使该系统能够正常运行以满足全厂消防用水的需要二．设备规范2.1消防水泵：型 号： XBD9/60-SLW(HY) 流 量： 60L/s扬 程： 100m转 速： 2980r/min制造厂家： 上海连成泵业有限公司 配用电机：型 号： Y2-3155-2 额定功率： 110KW 额定电压： 380V 额定电流： 190.5A 转 速： 2980r/min 绝缘等级： F 制造厂家： 上海连成电机有限公司 2.2 消防水炮专用泵： 型 号： XBD13/60-SLW(HY) 流 量： 60L/s 扬 程： 100m 转 速： 2980r/min 制造厂家： 上海连成电机有限公司 配用电机：型 号： Y2-315L1-2额定功率： 160KW 额定电压： 380V 额定电流： 279A 转 速： 2980r/min 绝缘等级： F 制造厂家： 上海连成电机有限公司 三．编制依据及标准3.1《火力发电厂基本建设工程启动及竣工验收规程》2009版3.2《电力建设施工及验收技术规范 汽轮机组篇》2009版3.3《火电工程启动调试工作规定》1996版3.4《火电工程调整试运质量检验及评定标准》1996版3.5 制造厂家的产品说明书和图纸等；3.6 设计院提供的有关图纸、说明书等技术资料以及电厂运行规程和系统图等。

四．调试说明4.1济南市第二生活垃圾综合处理厂(焚烧发电厂)消防水系统由两台消防水泵、两台消防水炮专用泵、消防水管道、消防栓、两只消防水炮等设备组成4.2为保证消防水系统试运行的安全、可靠进行，各辅助设备的联锁保护试验及试运转应安排在消防水泵试运前进行4.3调试期间，系统内各设备的运行、操作应严格按照制造商有关说明及电厂《运行规程》执行，以确保设备安全运行五．调试前应具备的条件5.1消防水系统所有设备、管道安装结束，并经验收签证5.2热工仪表及电气设备安装、校验完毕，并需提供有关仪表的校验报告5.3电机单转结束并确认转向正确，单体调试结束5.4各开、关动作正常，手动阀门开关灵活5.5电机绝缘测试合格5.6消防水泵盘动灵活，无摩擦5.7调试资料、工具、仪表、记录表格已准备好5.8试运现场已清理干净，安全、照明和通讯措施已落实5.9有关单体的资料齐全，完成单体与分系统调试的交接验收签证工作六．调试步骤、程序、方法6.1检查消防水泵油位正常，冷却水正常6.2关闭到机炉车间，化水车间，油库等消防水系统各支路阀门6.3关闭消防水系统各支路消防栓6.4在消防水泵出口母管处接临时管路，对消防水母管进行开断冲洗。

6.5按消防水泵启动说明书要求全面检查6.6启动消防水泵声音压力振动电流等参数正常后，开启出口阀对系统进行冲洗6.7消防水母管冲洗干净后，从消防栓处对各支路进行冲洗6.8消防水系统冲洗干净后，对消防水炮专用泵及管道进行调试，安措同消防水泵6.9冲洗结束后，恢复系统，应注意恢复过程中确保管道清洁消防水系统投入备用七．试运注意事项7.1试运行设备及系统周围安全措施按要求安装完毕7.2试运时与试运有关的阀门和表计应挂标示牌，以免误操作，重要阀门上锁，挂警示牌，避免系统泄漏7.3试运时应服从统一指挥，无关人员不得进入试运场地，不得对该系统进行任何操作7.4试运时应做到场地平整，道路畅通，照明充足7.5试运转区域禁止进行危及试运行安全的工作，如必须进行工作，应先通知试运负责人，得到许可并进行必要的安全措施后方可进行7.6试运时如出现设备异常情况时，应立即汇报试运负责人，以便及时处理；如情况紧急时，运行人员按电厂运行规程进行处理并汇报试运负责人八．环境职业健康.安全控制措施8.1调试全过程均应有各相关专业人员在场，以确保设备运行的安全性8.2调试过程中如发生异常情况，如消防水泵强烈振动，管道发生剧烈振动以及运行参数明显超标等，调试人员应立即紧急停泵，中止调试，并分析原因，提出相应的解决办法。

8.3调试人员在调试现场应严格执行《安规》及现场有关安全规定，确保现场工作安全、可靠的进行九．控制验收的技术标准消防水泵：轴承振动 ≤50 um轴承温度 ≤ 65℃电流 ≤ 195 A出口压力 ≤ 0.9MPa 消防水炮专用泵：轴承振动 ≤ 50um轴承温度 ≤ 75℃电流 ≤279.0A出口压力 ≤ 1.25MPa 联锁保护及信号 项目齐全，动作正确热工仪表 校验准确，安装齐全管道系统严密性 无泄漏管道系统冲洗 清洁,无杂物管道系统阀门 符合《火电工程调整试运质量检验及评定标准》 十．调试组织分工10.1调试单位负责调试措施的编制、调试时的技术指导以及调试期间所需仪器仪表的准备。

10.2电厂运行人员负责系统的具体操作和运行监视、正常检查以及事故处理等10.3安装单位负责设备的单体调试和分系统调试期间设备的检查维护、缺陷的消除以及安全措施的执行等10.4监理公司负责调试过程的监理、检查和验收十一．附件附录1. 系统检查确认表 附录2. 调试记录表 附录3. 机组分项调整试运质量检验评定表 附录4. 分部试运后验收签证书 附录1. 调试条件检查确认表 系统试运条件检查确认表 济南市第二生活垃圾综合处理厂(焚烧发电厂) 工程 1#、2# 机组专业： 汽机 系统名称： 消防水系统 序号检 查 内 容检查结果备注1 系统设备安装完毕，二次灌浆结束，管道（包括支吊架）安装完毕2系统手动、电动、气动阀门单体调试校验完毕3系统中的安全阀、减压阀冷态校验，动作正常4 电气安装及电缆敷设、封堵完毕，接线结束，接地符合标准5 仪控设备、信号、仪表校验、仪表管等工作完毕6系统的设备、阀门应挂好临时的标志、标牌7验收系统与相邻的施工系统已做好隔离措施8 系统各组成部分及工序质量管理点均经过相应的质量验收签证9 已完成被验收系统中的施工质量验收评定技术记录10 系统保温、油漆结束、脚手架、杂物清理干净，照明、通讯正常11 试运区域的消防设施已可投用或已配置充足的临时消防设施12 系统的土建工作完毕，平台、扶梯、栏杆、通道齐全，安装结束13 试运组织机构、职责分工、人员到岗情况 试运方案审批和组织学习交底情况结论经检查确认，该系统已具备试运条件，可以进行系统试运工作。

施工单位代表（签字）： 年 月 日调试单位代表（签字）： 年 月 日监理单位代表（签字）： 年 月 日建设单位代表（签字）： 年 月 日生产单位代表（签字）： 年 月 日6 调试技术措施附录2. 调试记录表 分系统试运记录表工程名称济南市第二生活垃圾综合处理厂(焚烧发电厂)机组编号1#、2#系统名称 消防水系统试转日期试转概况转向正确□ 声音正常□ 试转时间 h试转评价合格□ 不合格□试 运 记 录轴承振动（微米） 位置时间⊥―⊙⊥―⊙⊥―⊙⊥―⊙⊥―⊙轴承温度（℃） 位置时间运行工况 内容时间电流进口压力出口压力进口温度出口温度AMPaMPa℃℃测量仪表振动测量仪: VM-63A 温度测量仪：PT-302 备 注记录人负责人济南市第二生活垃圾综合处理厂(焚烧发电厂)阀门动作试验记录表机组编号： 1# 、2#机组 系统： 消防水系统 序号阀 门 名 称阀 门 编 号动作灵活性CRT显示状态开关时间（S）开关开关1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.记录人： 负责人： 年 月 日附录3. 机组分项调整试运质量检验评定表 机组分项调整试运质量检验评定表工程名称： 济南市第二生活垃圾综合处理厂(焚烧发电厂) 试运阶段： 分 系 统 调 试 专业名称： 汽 机 分项名称： 消防水系统 性质： 一般 序号检验项目性质单位质量标准检查方法检查结果评定等级合格优良自评核定1.联锁保护及信号主要项目齐全、动作正确检查记录、抽查2.状态显示正 确观 察3.热工仪表校验正确、安装齐全观察、抽查4.消防水泵轴承振动测振仪测5.轴承温度℃在线表计测量6.电 流在线表计测量7.出口压力在线表计测量8.格兰，盘根点温计测量，观察9.消防水炮专用泵轴承振动测振仪测10.轴承温度℃在线表计测量11.电 流在线表计测量12.出口压力在线表计测量13.格兰，盘根点温计测量，观察14.消防水炮15.℃16.17.消防水加压泵轴承振动18.轴承温度19.电 流20.出口压力21.格兰，盘根22.管道系统严密性无泄漏观 察23.水冲洗清洁，无杂物观 察24.阀门符合本《标准》试6-3-725.消火栓26.泵性能符合设计要求观 察分项总评共检验主要项目 个，其中优良 个。

一般项目 个，其中优良 个全部检验项目的优良率 %分项工程等级验收检查组： 调试专业负责人： 调试人员： 年 月 日附录4. 分部试运后验收签证卡 济南市第二生活垃圾综合处理厂(焚烧发电厂)分部试运后签证验收卡 机组编号 1#、2#机组 专业. 汽机 系统 消防水系统 序号验 收 内 容评 价备 注合格不合格1系统设备及管路安装正确；2分系统调试前检查及签证完毕；3热工仪表校验及整定符合设计；4阀门、消火栓开关试验正常，灵活无卡涩，试验记录完备；5系统联锁保护及报警试验正常，记录完备，可正常投入；6泵电机单转试验合格，记录完备，电流、线圈温度正常；7泵带负荷、系统试运行稳定正常，各轴承振动、温度正常，运行状况良好；8系统水冲洗按要求完成，水质经检验合格，临时系统已恢复；9系统调试结束后，水泵启停投运正常；10系统调试质量验评合格。

评价：该设备/系统已于 年 月 日至 年 月 日完成试运，经按部颁《验标》验收，被评为优良（ ）/合格（ ），已具备代管条件，同意进入运行阶段主要遗留问题及处理意见：生产单位代表施工单位代表监理单位代表调试单位代表建设单位代表 年 月 日12。
