中国华电集团施工图专业总图编制与评审管理程序

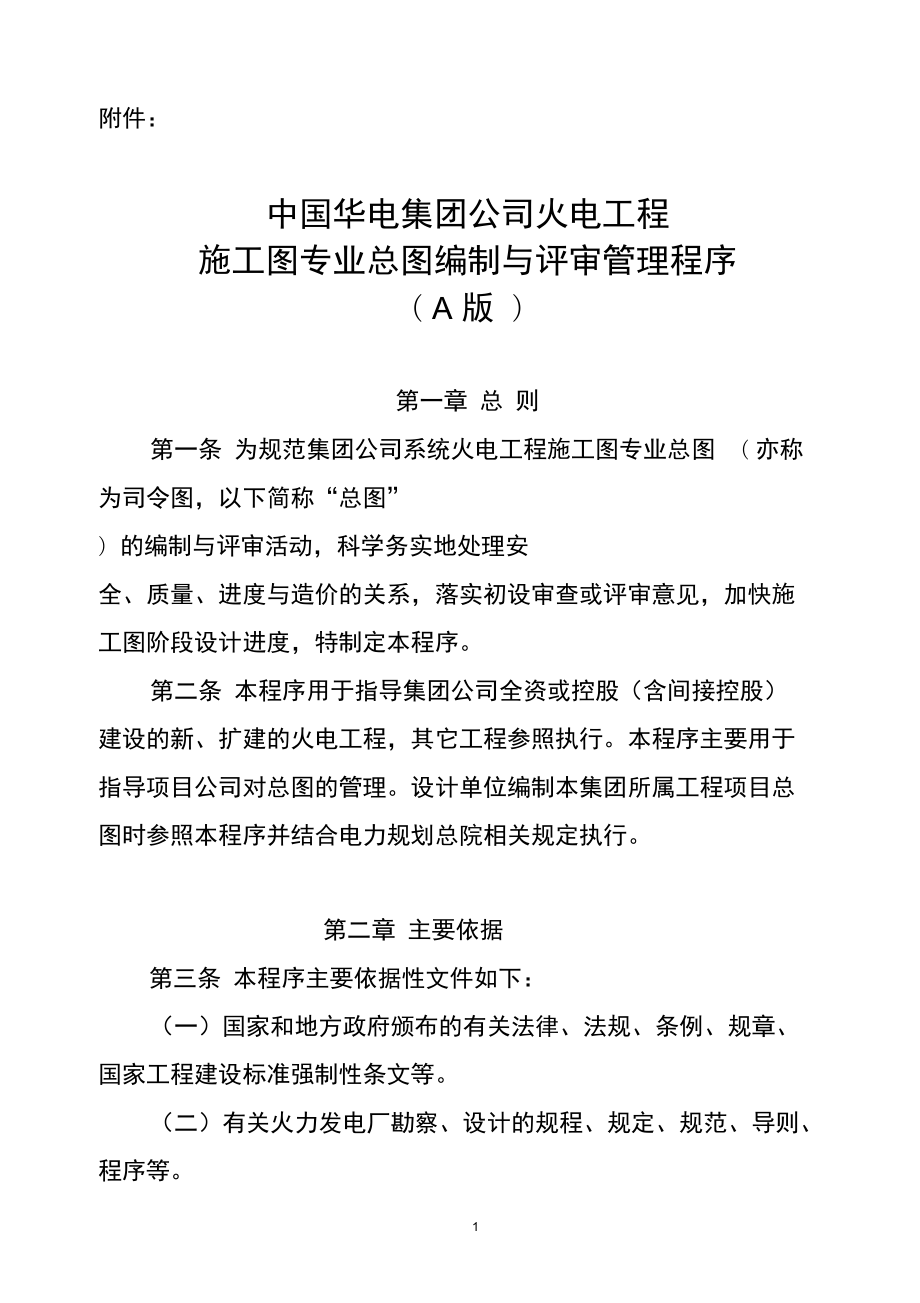

附件：中国华电集团公司火电工程施工图专业总图编制与评审管理程序（ A 版 ）第一章 总 则第一条 为规范集团公司系统火电工程施工图专业总图 （ 亦称 为司令图，以下简称“总图” ）的编制与评审活动，科学务实地处理安 全、质量、进度与造价的关系，落实初设审查或评审意见，加快施 工图阶段设计进度，特制定本程序第二条 本程序用于指导集团公司全资或控股（含间接控股） 建设的新、扩建的火电工程，其它工程参照执行本程序主要用于 指导项目公司对总图的管理设计单位编制本集团所属工程项目总 图时参照本程序并结合电力规划总院相关规定执行第二章 主要依据第三条 本程序主要依据性文件如下：（一）国家和地方政府颁布的有关法律、法规、条例、规章、 国家工程建设标准强制性条文等二）有关火力发电厂勘察、设计的规程、规定、规范、导则、 程序等三）已审定的工程初步设计文件四）中国华电集团公司有关工程建设的管理办法、程序、导则五）、地质详勘报告六）、主要设计资料（主机与主要辅机技术协议） 七）、外委设计项目的分工协议第三章 职责分工第四条 总图评审的职责分工（一）一般火电工程由分支机构、区域子公司、上市公司、流 域公司负责组织对总图进行评审、形成评审意见（评审意见登录在 PMIS 上），并对工程实施进行督促检查，集团公司工程建设部根据 情况参加评审会。

二）集团公司认为需要评审的工程，集团公司工程建设部负 责组织对总图进行评审、 形成评审意见 （评审意见登录在 PMIS 上）， 并与分支机构、区域子公司、上市公司、流域公司共同对工程实施 进行督促检查三）项目公司负责设计单位总图编制的组织和协调，并督促 其实施；负责总图的报审工作，通过评审后对形成的评审意见负责 落实四）设计单位依据电规总院相关规定并按照已审查或评审的 初步设计进行总图编制五）、监理单位可受项目公司委托负责批准设计单位提出的总 图编制进度计划，并督促其按已批准的计划实施；组织有关专家对已编制好的总图进行预评审；参加评审会议（六）、施工单位参加评审会议第四章 过程控制第五条 工作要求（一）在初步设计通过集团公司审查或评审后可正式开展总图 的编制工作二）总图是施工图设计阶段总的纲领性文件，施工图详图设 计必须严格按照总图设计原则进行设计三）总图评审是施工图设计中保障设计质量的一道重要关口， 总图一经评审通过，不得擅自进行修改；如遇特殊情况需要修改但 又涉及评审主要内容的，须重新报请原评审单位同意后实施第六条 总图编制的要求（一）总图是对初步设计文件的细化，在编制过程中应落实各 专业相互间的资料配合，完成主要设备厂家、相关设计院、各参建 单位之间的资料协调。

二）为加快施工图进度，总图编制过程中应将设计计划分解 到技术设计、计算书、提资、资料校对、会审等环节，并在每个阶 段同时对建筑与安装的准确性进行校核三）项目公司、设计院应相互积极配合，大力协调主要设备 生产厂家，使厂家资料到位完整、准确与及时，并应尽早进行连续 性的设备招标工作四）在总图编制中，项目公司应积极参与、提出合理化建议并要求设计单位进一步优化设计，在确保安全稳定运行的前提下， 合理地调整造价与质量的关系第七条 总图编制应包括的内容（但不限于） ：（一）总图图纸目录二）总图设计说明，主要技术经济指标表（这些表可列在总 平面布置图上） 三）总平面布置图1、城市坐标网、场地建筑坐标网、坐标值；场地四界的城市坐 标和场地建筑坐标（或注尺寸） 2、建筑物、构筑物（扩建工程以虚线表示）定位的场地建筑坐 标（或相互关系尺寸） 、名称（或编号） 、室内标高及层数；拆除旧 建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐 火等级及层数3、道路、铁路和明沟等的控制点（起点、转折点、终点等）的 场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素 等4、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号5、说明栏内包括尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工 图的设计依据、指北针、风玫瑰等（四）主要设备材料清册。

五）竖向设计图1、地形等高线和地物；场地建筑坐标网、坐标值2、场地外围的道路、铁路、河渠或地面的关键性标高3、建筑物、构筑物的名称（或编号） 、室内外设计标高 （包括铁 路专用线设计标高 ）；道路、铁路和明沟的起点、变坡点、转折点和 终点等的设计标高（道路在路面中、铁路在轨顶、阴沟在沟顶和沟 底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性 坐标．道路注明单面坡或双面坡4、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高5、说明栏内 尺寸单位、 比例、 高程系统的名称、 补充图例等6、山区电厂应表明截洪沟断面或管直径、走向坡度，注明起始 点和终点标高六）土方工程图1、地形等高线、原有的主要地形、地物；场地建筑坐标网、坐 标值；场地四界的城市坐标和场地建筑坐标（或注尺寸） 2、设计的主要建筑物、构筑物；设计等高线、方格网，各方格 点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、 各方格土方量、总土方量3、土方工程平衡表4、说明栏内尺寸单位、比例、补充图例、坐标和高程系统名 称、弃土和取土地点、运距、施工要求等注： 场地不进行初平时可不出图， 但在竖向设计图上须说明土 方工程数量。

如场地需进行机械或人工初平时，须正式出图七）各专业主要系统、平面布置图（八）主要构筑物结构、建筑、装饰、平面布置图九）全厂管线综合布置图十）全厂绿化布置图注：附表中列出了火电工程总图目录，供参考第八条 总图评审程序（一）在设计单位完成总图编制并通过设计单位内部评审和项 目公司组织的预评审后，项目公司上报书面评审申请二）报审申请得到批准后，项目公司应向评审单位报送下列 五项材料：总图设计图纸及文字资料、经批准的初步设计文件、工 程勘察报告、初设审查或评审意见、计算软件名称等，评审会议通 知由项目公司发送三）总图评审单位根据评审结果形成评审意见并出具《施工 总图评审会会议纪要》 四）设计单位根据评审意见和《施工总图评审会议纪要》编 制总图，经项目公司登录 PMIS 网五 ）在总图编制及评审中 ,要遵循项目本期、近期、远期综合结 合的原则第九条 总图评审范围与主要内容（一）总图评审的范围评审各专业的总图设计， 包括：锅炉、 汽机、 电气（一次 /二次）、 热控、运煤、除灰（渣） 、化水（含环保） 、总交、水工（含消防） 、 暖通、土建（含建筑）等二）总图评审的主要内容1、是否符合消防、节能、环保、卫生等有关国家强制性法规、标准、规范。

2、是否满足集团公司工程建设有关要求3、系统设计的原则和配置是否适宜， 布置是否满足项目法人的 合理要求4、检查初设审查或评审和批复意见是否得到贯彻5、讨论并初步确定牵涉到的大型土建结构、主要设备施工方 案6、以保证勘察设计的安全性为目的， 审查和纠正设计中存在的 安全隐患7、核对设计中是否存在保守设计而造成浪费的现象， 达到安全、高效、降低造价的目的8、审定各专业之间的接口，界定与原有机组的接口分工问题9、在不超批准的初步设计概算原则下， 确定一些特殊的设备是 否采用进口10 、在满足安全质量的前提下，是否方便施工和调试11 、检查施工详图设计及主、辅机设备资料落实情况第五章 附 则第十条 本程序与现行依据性文件相矛盾时，以现行依据性文 件为准第十一条 本程序由中国华电集团公司负责解释第十二条 本程序自发布之日起执行附表:火电工程施工图专业总图图纸目录（包括但不限于）序号卷册号卷册名称一一一锅炉专业1锅炉燃烧系统流程图2锅炉制粉系统流程图3燃油系统流程图4压缩空气系统流程图5锅炉启动系统疏水系统流程图（如有）6锅炉房底层及运转层以下平面布置图（含六道）7锅炉房运转层以上平面布置图（含八道）8锅炉房横剖面图9炉后平面布置图10锅炉房及炉后地下设施布置图11锅炉房辅机设备安装定位图12锅炉部分设备明细表13保温总表—-汽机专业1图例符号及系统代号2主蒸汽和高压旁路系统流程图3低温再热、高温再热蒸汽及低压旁路系统流程图4给水系统流程图5凝结水系统流程图6加热器疏水排气系统流程图7汽轮机抽汽系统流程图8辅助蒸汽系统流程图9厂内循环水及开式循环冷却水系统流程图10杂用水系统管道系统流程图11凝汽器胶球清洗系统流程图12闭式循环冷却水系统流程图13汽轮机抽真空系统流程图14给水泵和给水泵汽轮机的本体系统图15汽机房附属机械及辅助设备安装定位图16汽机房零米层平面布置图17汽机房6.90米层平面布置图（层冋为举例）18汽机房运转层和除氧层平面布置图19汽机房横剖面图20汽机房辅机设备安装定位图21汽机房设备明细表二运煤专业1运煤系统工艺流程图2输煤系统平面布置图3各部剖面图4主要设备清册四除灰专业1除灰系统流程图2除渣系统流程图3除灰渣设施平面布置图4除灰空压机室平面布置图5除灰空压机室剖面布置图6贮运灰库运转层布置图7贮运灰库顶层布置图8贮运灰库剖面布置图9灰库区空压机房平、剖面布置图10锅炉房底层除渣设备布置图11渣水处理系统布置图12主要设备清册五电气专业1电气主接线图2发电机变压器组电气接线及保护配置图3起备电源电气接线及保护配置图4主厂房厂用电原则接线图5主厂房110V直流系统接线图6主厂房220V直流系统接线图7继电器室110V直流系统接线图8继电器室网络控制系统（NCS ）配置图9主厂房A排外电气总平面布置图10厂区主要电缆路径布置图11500/220kV屋外（内）配电装置平面布置图12离相封母及电缆母线平面布置图13离相封母及电缆母线断面图14主厂房厂用配电装置平面布置图15厂区6（ 10）kV厂用电原则接线图16集控楼（如设置） +/-0.00m层电气设备平面布置图17集控楼（如设置）夹层电缆桥架平面布置图18集控楼（如设置）夹层电气设备平面布置图19集控楼（如设置）运转层电气设备平面布置图20主厂房+/-0.00m层电缆桥架平面布置图21主厂房（管道）夹层电缆桥架平面布置图22继电器室各层平面布置图23输煤综合楼各层平面布置图24除尘/除灰渣控制楼各层平面布置图25启动锅炉房380V厂用配电装置平面布置图（如设置）26短路电流计算结果表27设备选择结果表28主要设备清册六热控专业1锅炉汽、水系统仪表控制系统图2锅炉本体仪表控制系统图3锅炉疏水放气系统仪表控制系统图4锅炉烟、风系统仪表控制系统图5锅炉煤粉及燃烧系统仪表控制系统图6锅炉燃油系统仪表控制系统图7锅炉热控设备清册8主汽再热汽系统仪表控制系统图9汽机蒸汽系统仪表控制系统图10汽机凝结水、循环水、冷却水系统仪表控制系统图11汽机润滑油、抗燃由系统仪表控制系统图12汽机轴封、疏水、放气系统仪表控制系统图13发电机氢油水系统仪表控制系统图14给水泵汽机润滑油、抗燃由系统仪表控制系统图15TSI、MISI安全监控系统仪表控制系统图16除氧给水系统仪表控制系统图17汽机热控设备清册18除氧给水热控设备清册19磨煤机仪表控制系统图20给水泵仪表控制系统图21风机仪表控制系统图22主要设备清册七暖通专业1汽机房及除氧间通风流程图2汽机房内各降温通风系统及空调系统流程图3汽机房及除氧间通风剖面示意图4集中冷冻水系统流程图5集控室空调流程图6集控喽（如设置）电子室空调流程图7集控楼（如设置）开关室空调流程图8集控楼（如设置）0.00m层暖通布置图9集控楼（如设置）夹层暖通布置图10集控楼（如设置）运转层层暖通布置图11集控楼（如设置）其余各层暖通布置图12主厂房煤仓间除尘系统流程图13转运站、碎煤机室除尘系统流程图14主要设备清册八水工专业1循环水供水系统图2全厂水量平衡图3中央水泵房平面布置图4中央水泵房1-1剖面图5补给水取水构筑物平面布置图6补给水取水构筑物剖面图7补给水泵房平面布置图8补给水泵房1-1剖面图9补给水管道施工总说明10A排外循环水管平面布置图11冷却塔立剖面图12净水站平面布置图13净水站系统图14净水站构筑物高程示意图15净水站综合水泵房平面图16净水站综合水泵房剖面图17生活污水处理系统图18煤泥水流程图19灰场布置图20灰场管理所平面布置图21灰场管理所系统图22厂外排水管道和排水口布置图23主要设备清册九化水专业1锅炉补给水处理预脱盐系统图2锅炉补给水处理离子交换除盐系统图3化学水处理车间平面布置图4凝结水精处理系统图（前置过滤器+混床）5凝结水精处理装置布置图6工业废水处理系统图7工业废水处理设备布置图8取样、加药处理系统及相关设备布置图9主要设备清册十总交专业1厂区总平面布置图2厂区竖向布置图3厂区管线综合布置图4厂区地下设施图十一土建专业1主厂房零米层建筑平面图2主厂房夹层建筑平面图3主厂房运转层建筑平面图4主厂房其余各层层建筑平面图5主厂房横剖面图6主厂房各立面图7建筑装饰标准图8主厂房除氧、煤仓间框架楼板结构布置图9主厂房结构横断面图10主厂房基础布置图11主厂房地下设施平面图12输煤系统结构平、剖面图13烟囱总图14生产综合楼建筑图15控制楼（如设置）建筑图合计165项15。
