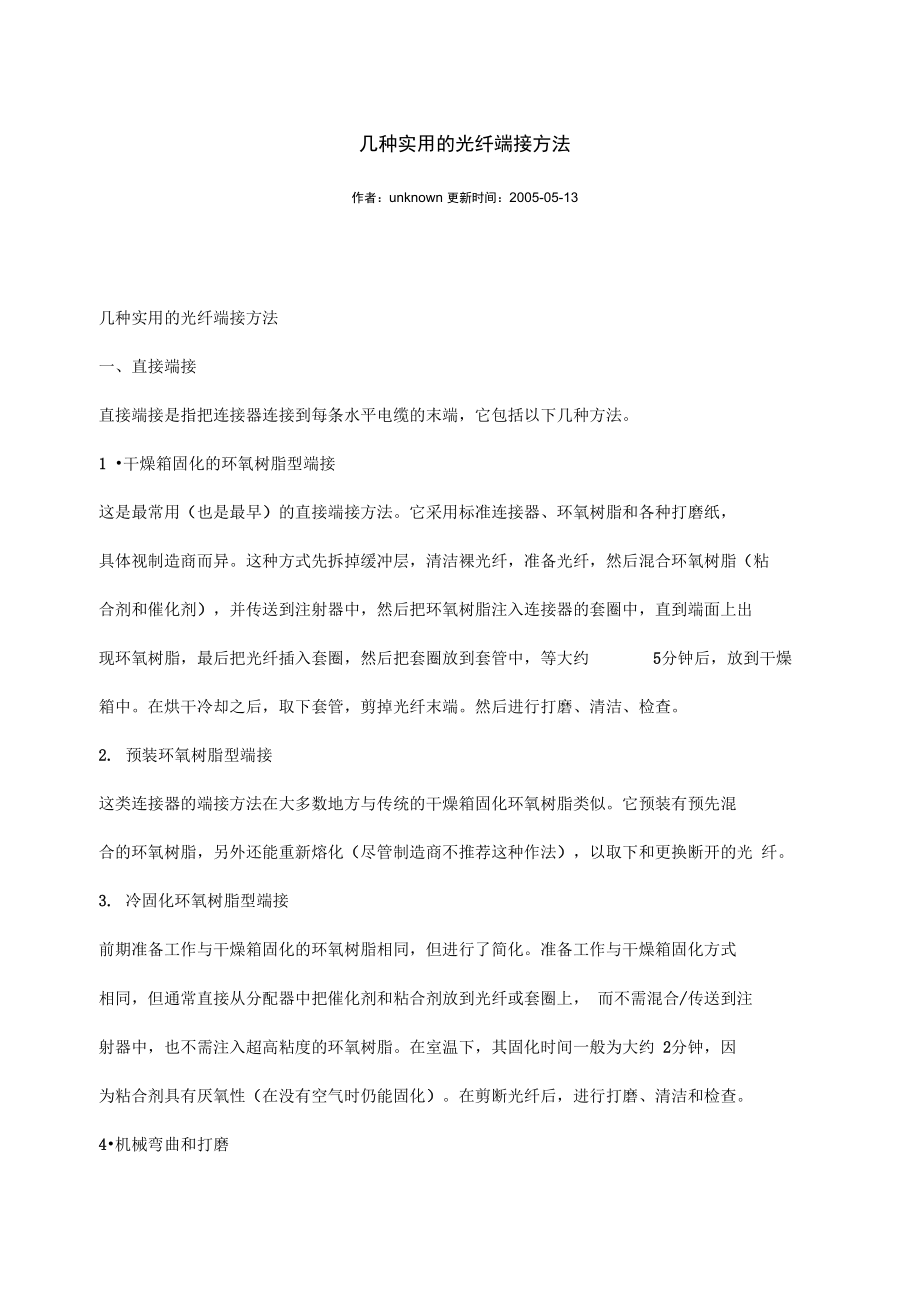

几种实用的光纤端接方法.

几种实用的光纤端接方法作者：unknown 更新时间：2005-05-13几种实用的光纤端接方法一、直接端接直接端接是指把连接器连接到每条水平电缆的末端，它包括以下几种方法1 •干燥箱固化的环氧树脂型端接这是最常用（也是最早）的直接端接方法它采用标准连接器、环氧树脂和各种打磨纸， 具体视制造商而异这种方式先拆掉缓冲层，清洁裸光纤，准备光纤，然后混合环氧树脂（粘 合剂和催化剂），并传送到注射器中，然后把环氧树脂注入连接器的套圈中，直到端面上出 现环氧树脂，最后把光纤插入套圈，然后把套圈放到套管中，等大约 5分钟后，放到干燥箱中在烘干冷却之后，取下套管，剪掉光纤末端然后进行打磨、清洁、检查2. 预装环氧树脂型端接这类连接器的端接方法在大多数地方与传统的干燥箱固化环氧树脂类似它预装有预先混 合的环氧树脂，另外还能重新熔化（尽管制造商不推荐这种作法），以取下和更换断开的光 纤3. 冷固化环氧树脂型端接前期准备工作与干燥箱固化的环氧树脂相同，但进行了简化准备工作与干燥箱固化方式相同，但通常直接从分配器中把催化剂和粘合剂放到光纤或套圈上， 而不需混合/传送到注 射器中，也不需注入超高粘度的环氧树脂。

在室温下，其固化时间一般为大约 2分钟，因 为粘合剂具有厌氧性（在没有空气时仍能固化）在剪断光纤后，进行打磨、清洁和检查4•机械弯曲和打磨目前有许多机械弯曲和打磨方法，它们采用机械弯曲的工作原理，把光纤固定在套圈中在插入套圈前，先拆掉缓冲层，清洁光纤然后把光纤“弯曲” （使用机械夹具）到相应位置，然后剪掉光纤，进行打磨5.带有预打磨套圈的机械弯曲这种连接器的套圈带有一小段出厂时已经打磨好的光纤在这一小段光纤后面有一定的空 间，已经填充了与光折射率相符的凝胶然后剥掉光纤，进行清洁，剪成预定的长度，插 入套圈中，弯曲到相应位置，其方式与前面的连接器类似二、接合端接接合是把光纤盘管（出厂时在大约1米长的裸光纤上接有一个连接器）连到水平光纤的各条光纤上不管是哪种接合类型，光纤的准备过程都包括剥掉缓冲层，清洁玻璃，把光纤剪 到要求的长度在剪断光纤时，必须保证直角端面，以密切对准光纤末端还可以使用接 合把两条电缆联接在一起，其通常连接室外型电缆和室内型电缆1. 机械接合m缓冲光纤的准备方式与上述方式相同，两端要滑入模具内部，直到这两端在通常填有与 折射率相符的凝胶的空间中相接"■这（一般）是塑料模具，在每一端带有电缆夹（或采用键 控方式的锁定夹），适合250或9002. 熔断接合m），那么可以安装一个具有不锈钢加强杆的热缩套管。

■这种方法需要使用熔断接合机熔 接机包括一台对准设备、一个电弧发生器和一台小型干燥箱对准设备保证准备好的光纤 处在每个轴的相应位置上然后电弧在预先编程的时间和功率上点火，实现无缝联接如果联接易断（如果是焊接玻璃，直径为三、预先端接的光纤ST通过这种技术，安装人员可以指定长度、纤芯数量、电缆结构和连接器形式，用户只需把 电缆拉到相应位置上，然后连接到配线箱内部即可，而不必进行其它操作预先端接的电 缆两端受到拉入孔保护，制造商已经对其进行光测试略有不同的一种预先端接的光纤采 用插入式配线盒，而不是配线架， 在背面有一个多芯连接器（MTP/MPO）正面则采用 等连接器由于电缆装配件和配线盒事先都经过测试，因此其安装速度最快多模光纤还是单模光纤？上述端接方法并不能全部适用于单模光纤，但都可以适用于多模 光纤这是因为端接中会产生端面打磨，提供可以接受的回波损耗性能在具有预打磨套 圈的任何连接器中，在制造过程中将控制其回波损耗接合还使用出厂时安装的连接器， 提供了检验的回波损耗数值很明显，预先端接的光纤在出厂时也通过了测试四、选择原则与日常生活中的任何选择一样，端接方式各有优缺点我将介绍部分优缺点，以使您作出 明智选择，或至少让相关制造商解答一些问题。

1 •干燥箱固化的环氧树脂型端接方法可靠的老式方法容易学习，但现在已经过时把环氧树脂挤到注射器中，注射器粘到桌子 上，在套圈套管放到干燥箱中后赶紧去烤手这种方法虽然购买价格低，但安装成本并不 低2.预装环氧树脂型端接方法这是可靠的老式方法的完美发展消除了麻烦的环氧树脂填充工作，当然是件好事由于 它缩短了安装时间，因此连接器价格较高3 •冷固化环氧树脂型端接方法这种方法已经被许多人接受厌氧性粘合剂已经在户外环境中广泛使用，并取得了巨大的 成功它在光纤连接器环境中同样也很成功胶水可能有点脏，但不用再烤手了另外，打磨过程非常容易，因为不用去掉套圈端面上的一大块环氧树脂另外，它不要求使用干 燥箱或电源4•机械弯曲和打磨对寻找简单端接方法的安装人员，这是另一种非常流行的方法有人担心套圈内没有支撑的光纤的机械属性及温度波动的影响（问一下销售代表“活塞”效应）5.带有预打磨套圈的机械弯曲可能是最简单的带连接器的解决方案没有“活塞”问题，因为光纤与采用具有相应折射率的凝胶的短线相匹配人们一直在现场端接中使用这种解决方案人们通常采用MT-RJ连接器，因为没有真正令人满意的替代方法这些连接器一般比较贵， 因为制造过程十分复杂。

接合端接机械接合这是人们不太看重的光纤端接方法， 通常用于石化/石油精炼及“不希望”明火（或电弧）的 制造环境中人们的一般态度是，这种方法只适合临时修理，但实际上，它一直长期用于 严酷的环境中，而且根本没有降低光通信性能熔断接合最通用的端接方法，在各类光纤中引入的损耗最小设备购买成本 （相对）较高，但价格正在不断下降只要使用的光纤盘管品质优异，操作人员经过培训、并具有相应经验，我个 人非常喜欢这种方法单模光纤的安装非常轻松，因为出厂时已经测试了回波损耗，大多 数接合人员都会提供联接损耗估算预端接的光纤这可能是不精通光纤的安装人员使用的最简明的方法 可能的问题包括在插入时损坏光纤,是否测试连接的极性，准确估计链路的长度，及是否仍需分包光通信测试业务结论正如大家猜到的那样，端接光纤电缆有许多不同的方法前面已经提到，这些方法各有自 己的优缺点，这最终在很大程度上取决于环境、应用及通常取决于安装成本一般来说， 安装快的产品价格比较高，安装慢的产品价格比较低我们在这里要注意的是，应考虑端 接的总成本，而不应只是购买最便宜的产品，因为其长期使用成本会比较高选用光缆时的几个参考要点作者：unknown 更新时间：2005-05-13选用光缆时的几个参考要点光缆的选用除了根据光纤芯数和光纤种类以为，还要根据光缆的使用来选择光缆的外护 套。

在选用时应该注意以下几点：1 •户外用光缆直埋时，宜选用凯状光缆架空时， 可选用带两根和多根加强筋的黑色塑料外护套的光缆2•建筑物内用的光缆在选用时应该注意其阻燃、毒和烟的特性 一般在管道中和强制通风处可选用阻燃但有烟的类型， 暴露的环境中应选用阻燃、无烟和无毒的类型3. 楼内垂直布线时，可选用层绞式光缆(Distributen Cables);水平布线式，可选 用可分支光缆(Breakout Cables )4. 传输距离在2Km以内的，可选用多模光线，超过 2Km可用中继或选用单模光缆 以 上是抛开光缆本身价格及质量因素，单从应用方面考虑应该注意的几个问题 实施时还需灵活掌握其实，布线环境复杂多样，各种问题都可能随时出现， 这就需要我们在规划和施工时严格按照布线标准实施，遇到问题灵活分析， 相信会圆满解决问题附：单模、多模光缆示意图单模光纤 多模光纤单模多模光线示意图单模光纤（SM :单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输 由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与大容量， 长距离的光纤通迅单模光纤使用的光波长为 1310 nm或1550 nm多模光纤（MM ：在一定的工作波长下（850nm/1300nm，有多个模式在光纤中传输， 这种光纤称之为多模光纤。

由于色散或像差，因此，这种光纤的传输性能较差频带比较窄， 传输容量也比较小，距离比较短光纤应用新技术及标准作者：unknown 更新时间：2005-05-13光纤应用新技术及标准70年代后期，光纤技术开始进入商业领域，光纤的一些固有特性优点 （如不受噪声干扰以及较高的传输带宽等）使它成为了各种应用领域中的理想传输介质高传输速 率系统的垂直干线用光纤来实现已经成为了网络设计者们的首选设计方案对这些垂 直主干上的光电器件的投资通常可在带宽和保密性方面得到补偿但是，在水平工作 区，光纤的应用长期被忽视八十年代初，终端用户开始将光缆安装到工作站的信息 出口，希望在将来会有经济实用的光纤产品问世，但是大多数用户所安装的水平光缆 是在“黑暗”模式下工作的，这是因为系统光电器件不能达到要求的带宽，并且价格 太高由于没有经济实用的光纤产品，用户对光纤水平区布线失去了兴趣近来，由于布线标准的改变以及光电器件、光缆、连接器技术的发展和应用带宽的逐步升级，很 多用户开始重新考虑用“光纤到桌面”来替代水平布线系统中的铜缆方案下面我们 将对一些与此相关的技术问题和标准加以讨论光纤连接器技术的发展近几年，光纤连接器、光缆和光电器件等光纤技术得到了长足的发展。

光纤连接器的物理尺寸和外形（如ST SC接口）的改变一直被产品开发者和最终用户们所关注 由于许多局域网中的应用只要求使用两根光纤（一根用于发射，另一根用于接收）， 所以在大多数情况下需要使用双芯光纤连接器双芯光纤连接器的尺寸总是比用于非 屏蔽双绞线（UTP布线系统的RJ45插座的尺寸要大得多，考虑到配线架上连接器的 密度，非屏蔽双绞线（UTP布线系统将更有吸引力在工作站信息出口，双芯光纤连 接器也存在着严重的空间问题一一在一个单孔美标安装盒上，很难设计出能支持 2个以上双芯光纤连接器的面板和模块为了解决这个问题，几个生产商开发出了小尺寸的双芯光纤连接器，使光纤连接 器可以在尺寸上与RJ45连接器竞争这些连接器中有几种在设计上很有创意，且大大 减少了光纤端接所需的时间一些厂商还和光电器件生产厂商结成伙伴关系，来生产 相同外形尺寸的耦合器以安排 LED/PIN对，支持了新型光纤连接器的生产然而，当 前EIA/TIA TR41.8建议中规定,在工作站一端仍然把SC双芯光纤连接器作为标准光 纤连接器，而在电信间一端则可以使用任何光纤连接器不管TR41.8如何看待这一问 题，小尺寸光纤连接器的开发已使得光纤连接器和 UTP连接器的尺寸基本相当。

光纤技术的发展短波长是指850nn,而长波长则是指130Onm表1给出了多模光纤两个波段的独 立工作窗口这些工作窗口是由光纤的衰减特性决定的然而， 1996年以后，由于光纤制造技术的进步，光纤衰减特性得到了改善，使得光纤在整个 720nm〜1370nm的波段内都可以使用这对波分复用（WDM系统的开发是很重要的表2给出了 62.5nm和50nm光纤在特定波段的特性比较两种纤芯尺寸都可用于 局域网从表2中可以明显看出，50nm光纤的带宽与波长无关，这是50nm光纤的一大 优点，然而，由于其纤芯尺寸与常用的62.5nm光纤有差异，使用50nm光纤会产生3dB 的能量衰减如果能量大到在最坏的链路情况下能容纳这 3dB的衰减，那么它所增加的带宽就可以支持更多的应用了 （如千兆位以太网），并有很大的带宽余量既然62.5nm光纤的信号衰减在820nm至920nm波段内是最大的，那么为什么它 仍工作在这一波段呢？很简单，这是因为光电器件（LED和PIN）与相应的长波长器件 比较价格很低，只有其价格的30%左右，因此使用短波长光电器件是非常重要的光纤器件的发展发光二极管（LED和PIN光电二极管是短波长多模光纤中最常用的光源和光检测 器。

LED可以支持的数据速率高达125Mbps普通PIN受噪声影响较大，为了减少噪声 的影响，在PIN封装中增加了一个互阻抗放大器，这种光检测器就是 PIN — FET组件这种器件的优点是造价较低，但 LED可支持的传输速率较低，难以将其应用在高速数 据传输的场合中激光器（laser ）和雪蹦光电二极管（APD是另一类用于光纤系统的光源和探测 器这些器件可支持极高的数据传输速率 APDt很高的量子效率，这使其非常适合于 “弱光”应用然而，这两种器件都很复杂，要保持它们稳定地工作对电子和温度的控制要求都很高正是这种复杂性使得它们的应用费用相当高，因而限制了使用激光原则”的一个例外是工作于短波长波段的垂直腔表面发射激光 （VCSEL^它与LED相比的优点是一一它是一种半导体激光，可支持高达 2Gbps的传输速率而且，它的驱动电流小，输出光功率可达 1mW（0dBm）光谱宽度小于0.5nm更重要的是 它对电路的要求较低，从而大大地简化了设计要求，同时也降低了器件造价VCSEL在 封装上也优于LED，它不需要棱镜，几个 VCSEL可以在同一个基片上组成一个阵列， 这使其非常适合于带状光纤和 WD应用。

上述优点使得VCSEL成为理想的光源VCSEL 优越的带宽性能使多模光纤成为千兆以太网应用的理想选择之一表 3给出了 LED和VCSE的比较光纤标准用户和网络设计者们越来越关心电磁干扰/射频干扰（EMI/RFI）、带宽、链路距 离、数据安全性和网络故障等问题能同时满足上述各项指标要求的唯一介质就是光 纤1995年，TIA/EIA TSB — 72标准的出台和1998年TIA光纤局域网小组（FOLS 短波长联盟的形成就是最好的证明TSB— 72是一种集中式光纤布线系统的标准TSB- 72允许光纤布线的距离为300 米，使网络设计者可以利用长传输距离去将网络电子设备（如路由器、集线器和交换 机等）集中到一个设备间内这种结构给用户提供了一个由当前共享带宽环境过渡到 交换环境的途径集中式网络结构增加了网络的灵活性，简化了网络的扩充、移动、 变更和管理，减少了网络的故障时间，最重要的是它显著地减少了安装费用100Mbps快速以太网是增长速度最快的一种局域网应用 1995年IEEE802.3u100BAS— FX标准定义了光纤介质的快速以太网标准100BAS— FX标准采用FDDI标 准的信号编码（4B5B编码）方式和物理介质信号部分。

它使用长波长（1300nm光电 器件，而长波长（1300nm光电器件的价格比短波长（850nm光电器件的价格高许多（前面已介绍过）因此，IEEE目前正在制定一个新标准一一100BASE- SX —些相 关的厂商也在1998年1季度成立了短波长联盟它的任务就是制订采用低成本短波长 光纤器件的快速以太网标准注意，这是非常重要的它的短期目标是：1.降低成本，即采用普通的光电器件，通过使用已开发出的短波长光电器件 （LED 和PIN）达到降低成本的目的2.100BASE- SX标准将与10BAS— FL标准兼容3. 可采用连接器4. 易于升级到100Mbps介质转换完整地考虑一个光纤到桌面的解决方案，不仅要有光纤信息出口（ ST SC平直或倾斜等）和光纤配线箱（ST SC墙面安装型、机柜安装型、可抽拉式等），还需 要考虑光纤直接到桌面后计算机网卡及集线器等设备的问题因此，在众多的光纤到桌面解决方案中，很多技术人员会碰到网络设备的造价将 会提高很多这样一个很现实的问题， 即我们平常使用的计算机网卡将被换成光纤网卡，普通集线器的RJ45出口也不能再使用了，而是被纯光纤出口的集线器所取代由于光 纤网卡及光出口的集线器价格非常昂贵，致使整个系统造价上升，所以光纤到桌面现 在在国内还基本上只是纸上谈兵。

一种非常实用的实现光纤到桌面的方法是使用介质转换器 （即光电转换器）这种器件使局域网的升级非常简单，且可以保护铜缆 LAN设备的投资光纤熔接示意图作者：unknown 更新时间： 2005-05-13光纤熔接示意图老$远黑幕再雀松鼻来#'曹肌芯兰内尤城菸悄些24搭言冉北麵饕轴仝北尹按皴示走国詡可•S, e*境日则2iM］；Nj! Wv.-丄（图片较大请放大查看）。
