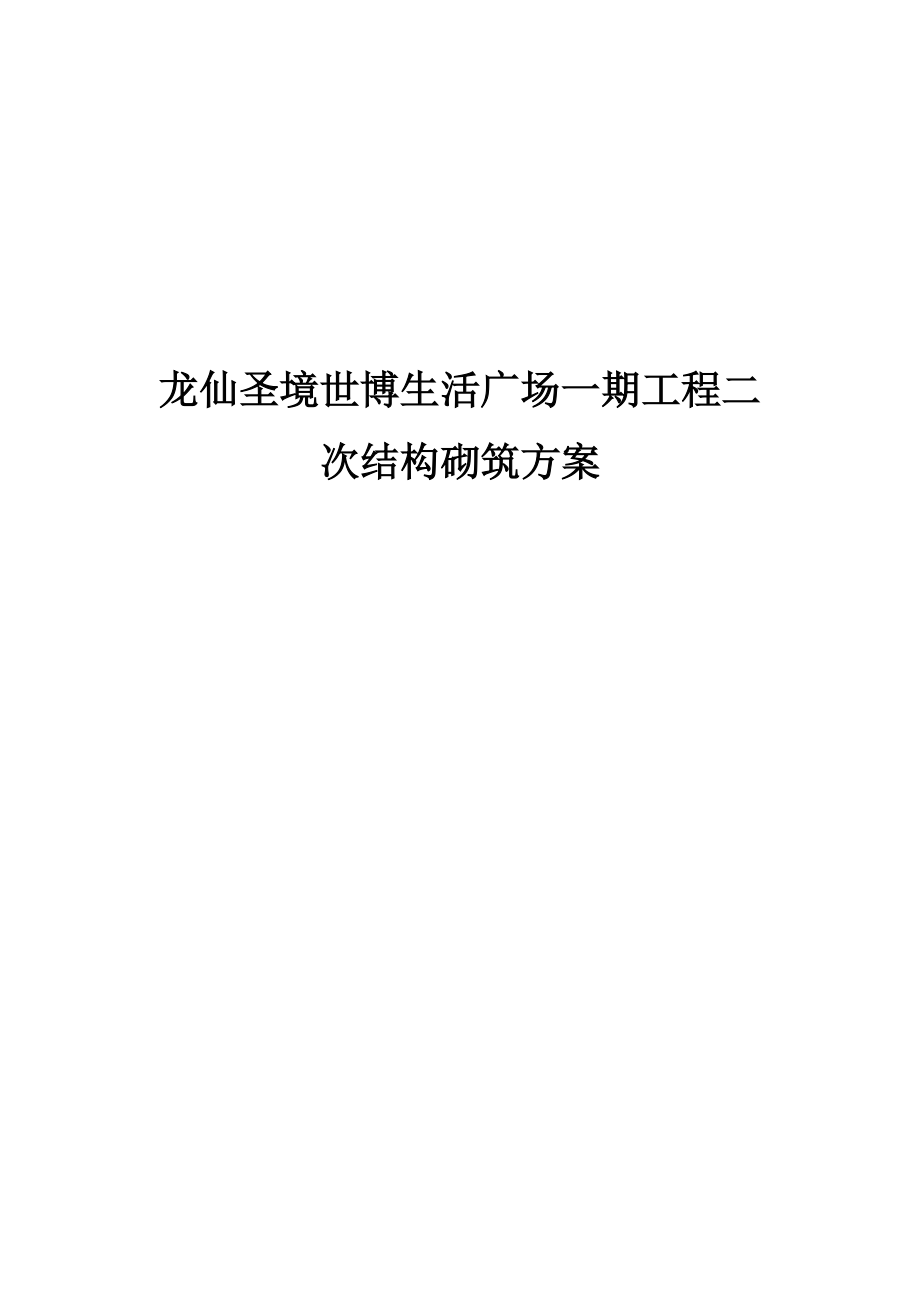

龙仙圣境世博生活广场一期工程二次结构砌筑方案

龙仙圣境世博生活广场一期工程二次结构砌筑方案目录一.编制依据…………………………………………1二. 工程概况………………………………………1三．施工部署………………………………………3四．施工准备………………………………………4五．空心砖隔墙施工………………………………5六.施工人员的安排………………………………‥10七．质量保证措施…………………………………11八．安全文明施工措施……………………………12九．成品保护措施…………………………………13十.环境保护措施……………………………………13一．编制依据1. 建设单位对单体的认可2. 建设单位提供的建树设计委托书3. 《民用建筑设计通则》GB50352-20054. 《建筑设计防火规范》GB50016-20065. 《旅馆建筑设计规范》JGJ 62-906. 《公共建筑节能设计标准》DB21/T1899-20117. 《民用建筑隔声设计规范》GBJ118-888. 《民用建筑热工设计规范》GB50176-939. 《城市道路和建筑物无障碍设计规范》JGJ50-200110. 国家现行有关设计规范、规定、标准及措施11. 工程建设标准强制性条文（房屋建筑部分）。

其它相关的设计施工及验收规范12. 市政府相关管理部门批文13. 《建筑工程施工质量验收统一标准》GB50300-200114. 《砌体工程施工质量验收规范》GB50203-200215. 《建筑装饰装修工程质量验收规范》GB50210-200116. 《建筑工程资料管理规程》DBJ01-51-200317. 《建筑安装分项工程施工工艺规程》DB/T 01-26-2003二． 工程概况1. 本工程为锦州龙仙圣境文化旅游投资有限责任公司新建“龙仙圣境世博生活广场一期工程-酒店式公寓2. 建设地点：位于锦州市龙溪湾3. 设计规模：占地面积：3165.73㎡；地上共五层4. 建筑面积：总建筑面积13001.82㎡5. 设计高度：本工程一至五层层高为3.30m本工程建筑总高度为17.10m（由自然地面到屋顶结构层）6. 本工程耐火等级为一级，六度抗震设防，设计使用年限为50年7. 结构类型：剪力墙结构8. 防水等级：本工程屋面防水等级为二级9. 本工程设一层楼面为0.000，室内外高差北侧为0.6m，本工程设计标高0.000相当于绝对标高10. 本工程图纸尺寸单位：总平面图尺寸、标高以米（m）为单位，其它均以毫米（mm）为单位。

11. 非承重内墙、外围护墙全部采用空心砖砌筑，外围护墙厚度为200mm，内部填充墙及部分卧室间隔墙厚度为120mm，厕所间隔墙为90mm，电梯井及楼梯二次砌筑为200mm厚空心砖12. 砌筑砂浆为M5水泥砂浆，砌体结构中圈梁、构造柱、抱框柱砼强度等级为C2513. 室内主要为120mm厚砌块填充墙，墙体长度较长，砌筑质量不易保证14. 部分拉门宽度在2m以上过量较长给砌筑造成困难质量不容易保证15. 填充墙与混凝土柱、梁、板接缝多，接触面容易开裂三．施工部署1.质量标准本工程质量目标位合格二次结构工程的质量目标为：各分项工程合格率100%2.施工顺序根据现场实际情况，二次结构整体施工顺序为：从下向上，首层向上砌筑二次结构砌筑前先做样板墙及样板间,经建设、监理、施工单位三方验收合格后可进行全面施工3.劳动力均衡需求量如下：序号工种人数1钢筋工2瓦工3木工4水电工5架子工4.机械配置序号名称数量1塔吊（物料提升机）每栋楼一部2砂浆搅拌机每栋楼一台5.材料进场及存放（1）所有材料按计划进场，材料负责及时供应材料进场后由工长、技术员、质检员同时验收，合格后方可使用，与复试要求的经验收合格后方可使用于工程中。

2）水泥、砂、轻集料、砌块等材料按现场要求平面布置6.施工现场平面布置 二次结构施工时主题结构施工还为完成，现场重新按照装修施工需要进行布置，但尽量利用现有的水、电、消防等设施及现场硬化路面在每栋楼布置一部物料提升机四． 施工准备1. 技术准备工作(1) 专业技术人员熟悉图纸,对于图纸有问题的地方及时与设计联系解决2) 编制主要材料及机具的需用计划，物质设备部门按计划分批按时组织进场3) 专业技术人员编制分项工程技术交底，并及时向工长及施工人员进行图纸及分项工程技术交底4) 外管部门做好劳动力计划，并组织评审及选择工作5) 二次砌筑中电气管方案确定2．材料准备 本工程所选用的空心砖块材料必须是优质产品，进场时必须提供材料的准用证、出厂合格证及检测报告，先进行严格仔细的外观检查，符合规范规定后才准入场进场后，按规范规定进行现场取样，送到检测部门进行检查，检测合格达到设计或规范要求的指标，并报监理批准后方可使用施工中所用的砂浆必须按照设计要求进行配合比试配，按照试配的配合比进行搅拌，并留好试块，按规定送试五．空心砖隔墙施工1．填充墙砌筑Ⅰ.工艺流程基层清理→放线→打孔、植筋→绑扎构造柱筋,甩墙拉筋→钢筋验收→砌体砌筑→支构造柱、抱框模板→混凝土浇筑→剩余砌体砌筑及顶部处理→砌体验收Ⅱ.施工构造要求(1) 拉接筋 砌体墙必须与钢筋混凝土框架住或剪力墙拉接,沿柱子或者剪力墙高度方向每500mm设置2∮6拉接筋,拉结钢筋应置于灰缝中。

抗震设防烈度6度结筋深度入墙内的长度不应小于墙长度的1/5，且不小于7mm2）构造柱当墙体的长度大于5m时，宜设置两个构造柱截面为墙身*180mm，4∮10，,6@200构造柱与两侧墙体设2@6拉结筋施工时先砌墙后浇筑构造柱，注定预留50~100mm空隙，用砂浆灌缝楼梯间两侧的填充墙和人流两侧维护除按本部分的第1条执行外，还应设置间距不大于不大于层高的构造柱（180mm*墙厚，内配4∮12纵筋∮6@200箍筋）并用钢丝网（规格φ4，网格间距50*50）M10水凝砂浆面层加固 构造柱浇筑时先用2mm左右厚的胶皮裁成条，具体规格：一种与凸除部分的直槎同宽、同高；另一种5cm宽，长与构造柱摸板相同墙体砌筑和构造柱筋绑扎施工完毕后，将胶皮条定在构造柱两侧的墙体上胶皮条固定后安装构造柱摸板，摸板与墙体之间的缝隙由胶皮条填充，固定好侧模进行验收后即可进行浇筑砼 构造柱施工采用上述方法后，构造柱砼无漏浆现象，墙体凸出直槎与构造柱砼接口处清晰、美观3）过梁 门窗洞口要根据跨度及部位要求设置过梁过梁截面尺寸门窗过梁深入墙内的长度不应小于240mm应根据构造柱设置要求设置如下表：门窗洞口宽BB≤12001200

砌体在构造柱处必须设置马牙槎，马牙槎留置应正确，大马牙槎先退后进，上下顺直，垂直偏差不得超过20mm，残留砂浆清理干净在构造柱处拉结筋伸入构造柱的长度不得小于12cm，同时其沿墙高度应符合砌块模数及验收规范两侧直槎附近的墙体砌筑时，空心砖应进行挑选，不得用不规整的标准或空心砖砌筑，不得凸出墙面 填充墙砌至接近梁、板底时，应留一定的空隙，待填充墙砌筑完毕并至少间隔7天后再用实心砖斜砌挤紧，并用砂浆塞实 在隔墙施工前由技术员做好排版图及技术交底详细传达给施工班组，并严格实施2. 施工技术措施（1） 测量人员在结构楼板上和框住上及剪力墙上放出轴线和墙线、门窗洞口线及水平标高线2） 墙体砌筑时应单面挂线，随着砌体的高度要随时用靠尺校正平整度、垂直度、保证墙体垂直、平整、不允许砸砖修墙3） 每天砌筑高度应根据墙身的厚度来决定，保证墙体不倒踏伤人4） 在砌筑砂浆终凝前时间内，应将灰缝刮平5） 砌筑砂浆不准使用已经初凝的砂浆，且使用过程中不准随时加水，搅拌后的砂浆要尽快在短时间内用完，避免时间长砂浆凝固6） 在浇筑过梁、构造柱、配筋带、抱框混凝土时，要注意保证钢筋的保护层及钢筋的位置正确，混凝土要通过振捣棒和敲击方式进行振捣，保证混凝土密实。

3. 质量标准（一） 保证项目：① 砌块的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告② 砂浆品种必须符合设计要求及环境要求，强度必须符合下列规定：A． 任意一组试块强度不小于0.5fm，kB． 砌体水平灰缝砂浆饱满，立缝填塞密实C． 转角处严禁留直槎，其它部位应留直槎二） 基本项目① 上下砌块错缝，块体搭砌长度为60mm，竖向通缝不大于2皮② 接槎处砂浆密实，砖缝平直③ 拉结筋、构造柱、现浇钢筋混凝土带、抱框等均符合设计要求三） 允许偏差项目见下表：序号项目允许偏差（mm）检查方式1轴线位移10拉线尺量检查2垂直度≤10m5吊线、尺量检查3表面平整度8用2m靠尺，检查4水平灰缝平整度10拉10m线，尺量检查5门窗渡口宽度、高度5尺量检查6水平灰缝检查2尺量检查7构造柱、配筋带、抱框等截面+10尺量检查8外墙窗口位置上下偏移20吊线检查，以底层窗口为准4. 应注意的质量问题（1） 砂浆强度不够：注意不适用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、保养、试压应符合规定2） 墙体顶面不平直：砌到顶部时不好挂线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。

3） 砌体墙后剔凿：预留洞口、预埋件应预留、预埋，防止后剔凿，以免影响质量4） 拉结筋不合砖行：拉结筋经常不能与灰缝吻合，应预先计算砖行模数、位置、标高，以此进行植筋，不应将拉结筋弯折使用5） 锚固在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断5. 工程试验（1） 水泥进场使用前，应分批对强度、安定性等项目进行复验2） 当在使用中水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按其结果使用3） 砂浆用砂不得含有有害杂物砂浆用砂的含泥量应满足：水泥砂浆和强度等级不小于M54） 砌块和砂浆的强度等级必须符合设计要求，抽检数量：每一生产厂家，每一万块至少应抽检一组5） 每一楼层且不超过250m砌体的砌筑砂浆，做两组试块，每台搅拌机应至少抽检一次每层留置构造柱、过梁混凝土试块一组六.施工人员的安排为了不浪费人工，在施工过程中我部将采用合理并缝合现场实际情况的水平及垂直施工方式 （1） 在现场临电可以的情况下，组织人员进行现场放线，同步组织木工 钢筋工根据图纸进行同区域的模板、钢筋的配置局部区域放线完成后，进行植筋和支模2） 在一定量的支模完成后，申请监理检查，核准进行后浇带浇筑。

3） 墙体砌筑和门洞通告时要进行构造柱钢筋的绑扎和模板的支摸 所有区域的施工各工种交替循环，尽量较少误工，在保证质量的情况下争取缩短砌筑的分布工期，为下道装修工序争取时间七．质量保证措施1.在二次结构工程施工前由技术人员认真审图，明确工程施工中的各项做法和细部节点处理方法，在技术交底中重点突出细部施工工艺，并严格按照其执行，以保证工程质量2.对于施工过程中采用的新材料、新工艺等严格控制原材料的质量、施工工艺流程，并加强施工过程中间检查和控制3.工程技术人员对于工程中容易出现的质量问题提前进行总结分析，针对本工程提出解决方案，在施工过程严格控制4.在各分项施工前，由工长根据施工方案对操作班组长进行详细的技术交底5.制定详细的施工过程质量奖罚细则，认真执行自检、交接检制度，定期检查，奖优罚劣6.在各项施工中，工长严格进行过程控制，每道工序必须经过项目技术质量科验收合格后方可进行下步工序7.分层、分布位进行施工、交验，保证工程施工工序的有序性，在保证质量的前提下加快进度八．安全文明施工措施1.材料的码放：各种材料进场后，经验收合格后，码放在指定的存放区，易燃物区内应设有完善的防火灭火措施。

2.进入施工现场必须佩戴好安全帽，高空作业必须系好安全带3.施工现场不允许吸烟，电气焊等明火作业开用火证，并应有灭火措施4.施工中，楼梯口、电梯口、预留洞口、出入口必须做好有效防护5.现场材料必须按照平面布置图进行整齐堆放6.操作工人严格执行“活完料净场地清”，并设专业人定时地进行场地清理，保证现场清洁九．成品保护措施1.每道工序必须做好成品保护，严禁本工序施工污染上一道工序2.在搬运轻质易碎材料时，轻拿轻放防止材料损坏3.施工过程中水电与土建进行配合，如一方发生设计变更要及时相互交流，避免诚信损坏4.关键部位搭设临时防护，防止操作工人上去破坏成品十.环境保护措施1.现场施工道路、办公区每天进行清扫，洒水降尘2.禁止摔砸轻集料砌块，减少破损量对破损砌块进行挑选使用，废弃的碎块用手推车运至封闭垃圾站统一处理3.生活区专人管理，烟尘、噪音、卫生等均符合国家有关规定，油污水经处理后合理排放 。
