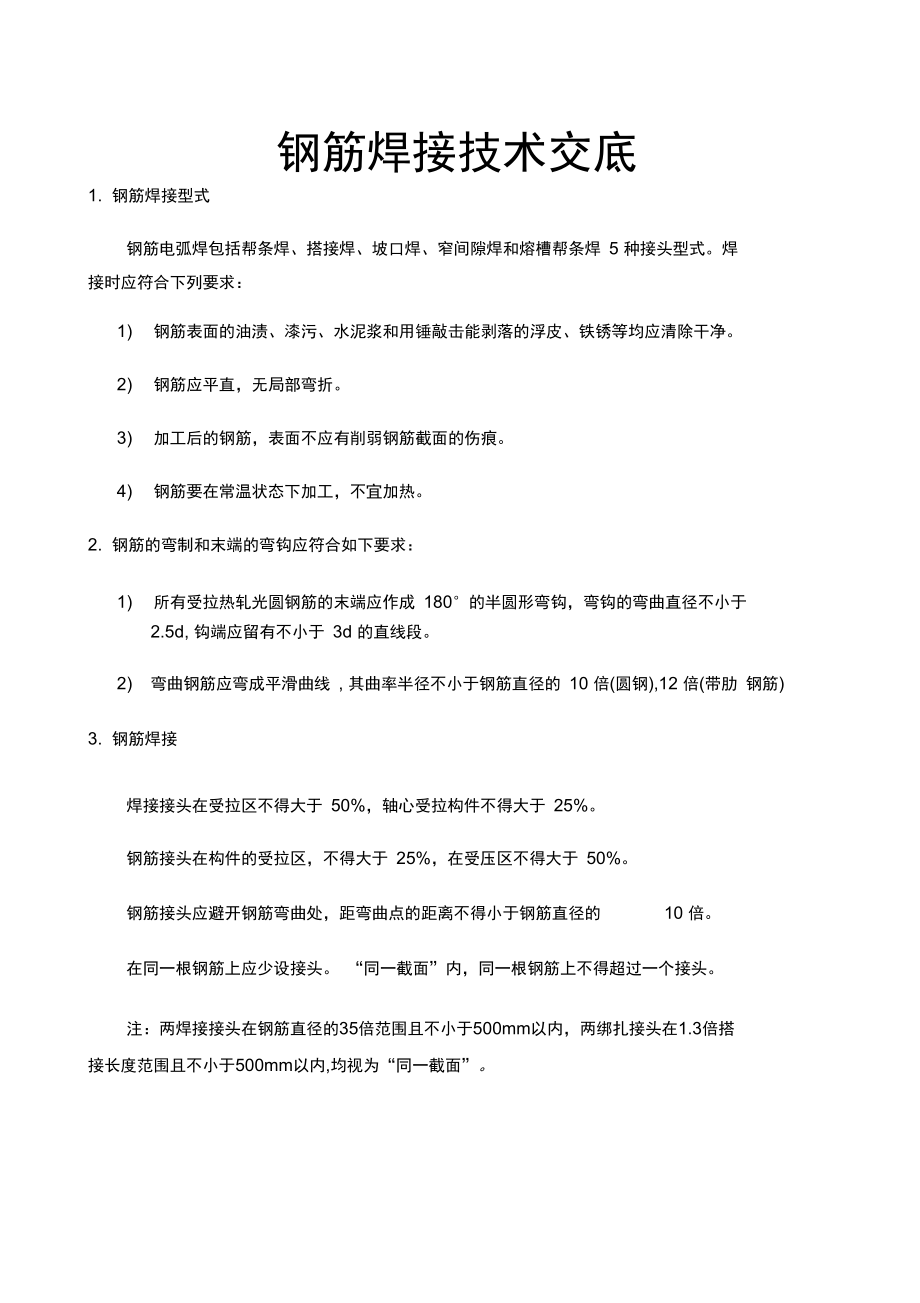

钢筋焊接技术交底

钢筋焊接技术交底1. 钢筋焊接型式钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊 5 种接头型式焊接时应符合下列要求：1) 钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净2) 钢筋应平直，无局部弯折3) 加工后的钢筋，表面不应有削弱钢筋截面的伤痕4) 钢筋要在常温状态下加工，不宜加热2. 钢筋的弯制和末端的弯钩应符合如下要求：1) 所有受拉热轧光圆钢筋的末端应作成 180°的半圆形弯钩，弯钩的弯曲直径不小于2.5d, 钩端应留有不小于 3d 的直线段2) 弯曲钢筋应弯成平滑曲线 , 其曲率半径不小于钢筋直径的 10 倍(圆钢),12 倍(带肋 钢筋)3. 钢筋焊接焊接接头在受拉区不得大于 50%，轴心受拉构件不得大于 25%钢筋接头在构件的受拉区，不得大于 25%，在受压区不得大于 50% 钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的 10 倍在同一根钢筋上应少设接头 “同一截面”内，同一根钢筋上不得超过一个接头注：两焊接接头在钢筋直径的35倍范围且不小于500mm以内，两绑扎接头在1.3倍搭接长度范围且不小于500mm以内,均视为“同一截面”。

钢筋级别焊缝型式焊缝长度I单面焊> 8d双面焊> 4dn>m单面焊> 10d双面焊> 5d注：d为主筋直径（mr）成型:）箍筋与主制作点焊，焊接要牢固；钢筋笼立焊用单面搭接焊50%2）钢筋笼成型时，应将主筋接头错开，同一截面接头数量不超过主筋总根数的 相邻接头纵向间距应大于35d,并不得小于50cm3）搭接焊的焊缝度厚a不应小于0.3d，焊缝宽度b不小于0.8d4）搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一直线上弯折角度控制：单 面焊1:10，双面焊1:55）搭接焊时，先在离端部20mn以上部位焊接两个定位焊缝6）搭接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上， 弧坑应填满第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好，不得烧伤主筋7）焊接过程中应及时清渣，弧坑应填满5.钢筋笼制作允许偏差按下表要求控制:钢筋笼制作允许偏差钢筋笼长度钢筋笼主筋间箍筋间钢筋笼垂(mm)直径距距直度(mm)(mm)(mm)(mm± 10± 10± 10± 20<1%L钢筋笼制作完成自检合格后，提交监理工程师验收，合格后方可使用。
