电装实习报告书

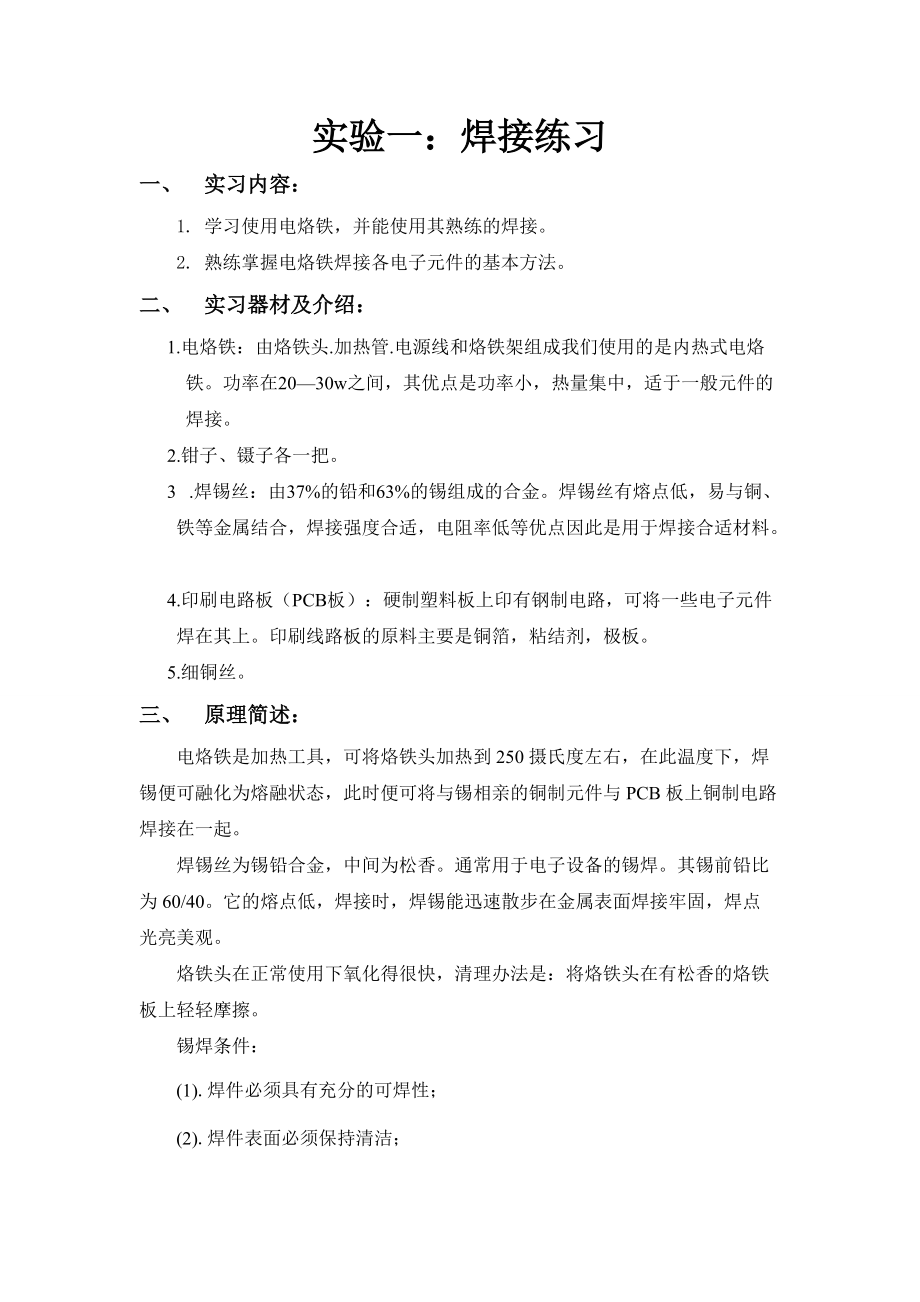

实验一：焊接练习一、 实习内容：1. 学习使用电烙铁，并能使用其熟练的焊接2. 熟练掌握电烙铁焊接各电子元件的基本方法二、 实习器材及介绍：1.电烙铁：由烙铁头.加热管.电源线和烙铁架组成我们使用的是内热式电烙铁功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接 2.钳子、镊子各一把 3 .焊锡丝：由37%的铅和63%的锡组成的合金焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料 4.印刷电路板（PCB板）：硬制塑料板上印有钢制电路，可将一些电子元件焊在其上印刷线路板的原料主要是铜箔，粘结剂，极板 5.细铜丝三、 原理简述：电烙铁是加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起焊锡丝为锡铅合金，中间为松香通常用于电子设备的锡焊其锡前铅比为60/40它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观烙铁头在正常使用下氧化得很快，清理办法是：将烙铁头在有松香的烙铁板上轻轻摩擦锡焊条件： (1).焊件必须具有充分的可焊性； (2).焊件表面必须保持清洁； (3).要使用适合的焊剂； (4).要加热到适当的温度。

四、 实习步骤：1. 首先学习焊接技术的理论知识，如：（a） 左手拿焊锡丝，右手拿电烙铁b） 把电烙铁以45度左右夹角与焊盘接触，加热焊盘c） 待焊盘达到温度时，同样从与焊板成45度左右夹角方向送焊锡丝d） 待焊锡丝熔化一定量时，迅速撤离焊锡丝e） 最后撤离电烙铁，撤离时沿铜丝竖直向上或沿与电路板的夹角45度方向2. 准备施焊：检查烙铁头，应保持干净，并且上锡处随时处于施焊状态3. 加热焊件：将烙铁头放在焊点上，应注意加热焊件整体，使其均匀受热4. 送入焊丝：加热焊件达到一定温度后，焊锡丝从电烙铁对面接触焊件 5. 移开焊丝：当焊丝融化到一定量后将焊锡均匀覆盖在焊点上，立即移开焊丝 6. 移开烙铁：焊锡浸润焊盘或焊件的施焊部位后，移开烙铁五、 实习小结及心得：1.小结(1).保持焊件与烙铁清洁；(2).控制焊接时间；(3).保持焊接的正确动作，对身体健康和焊接质量尤其重要2.心得首先是要进行焊接练习，开始的时候不熟练，手会抖，会出现一些失误，有的锡太多，有的锡太少想焊好可一急就更焊不好了，两个腿有时就会被焊在一起，老师说要大胆一点，放得开了才可以真正做好！于是试着大胆的去做结果真的焊的逐渐变好，虽然有的时候还会出现锡多锡少的情况，但也很少，整体再逐渐改观，逐渐变好了，有进步就是我们最大的收获。

接着再总结前面焊接的基础上，继续焊接随着每一个焊点的完成，手艺越来越熟练通过练习，问题几乎都被我一一攻克了虽然速度慢了些，但还是在规定的时间内完成了任务，结果还是很满意的我认为焊接时既要大胆又要细心还要不断积累经验焊接的比较成功所以也为以后焊接电话机、组装收音机的实习打下了良好的基础实验二：组装收音机一、 实习内容：1.学习并尽量掌握收音机的原理；2.学习识别简单的电子线路；3.按照图纸组装一台收音机，焊接、安装、调试、排除故障一体化，并掌握其调试方法二、实习器材及介绍：件号名称及数量件号名称及数量件号名称及数量名称及数量R2 R3 R6220Ω 3只C20 C23220μ 2只L3-2AM磁棒一根跨接塑线(cm)R52.2K 1只L1(FM)0.47,16圈1只ANT拉杆天线1根4.5黄线1根R156K 1只L2(FM)0.47,7圈1只焊片3一片6.0蓝色1根R3100K 1只L3-1(AM)天线线圈1只S1波段开关1只9.5 灰色1根RV电位器带S250K 1只L4(FM)0.60,7圈1只HF耳机插座1只8.0 白色1根CO CBM443四联1只L5(FM)0.47,7圈1只PCB线路板一块9.0 绿色2根C71P 1只L6100μH1只网罩1张9.0 红色1根C1015P 1只B1(AM)ML10-81 红1只提带42cm1根9.0 黑色1根C1 C2 C3 C430P 4只B2(AM)TF7B-1C 白1只电池正负极簧3片正极片1片，负极簧1片，连接簧1片说明书一张C8150P 1只B3（FM）TP10-1C 黑1只螺钉5只1.65 1只2.54 1只塑料机壳1 指针 2 磁棒支架 3 调谐轮 4 音量轮 5 波段拨钮 6 刻度盘 7 刻度盘框 8 中框 9 后盖 10 电池盖C11 C12 C140.01μ 3只CF1445B 1只短路线3根(mm)J1 28 1根C17 C180.02μ 2只CF210.7MHZ 1只J2 23 1根C6 C21 C220.1μ 3只Y1喇叭50mm 1只J3 20 1根C9 C15 C164.7μ 3只Q19018F 1只C5 C1910μ 2只ICCXA1691 1只LED(3V)3 发光管 1只三、原理简述：1.收音机的原理：超外差式收音机采用固定调谐的中频放大器，由调谐输入回路、变频器、中频放大器和检波电路组成。

首先从广播电台传来的高频信号要经过调谐输入电路选择被选出来的信号，才能送到晶体管放大接着信号通过变频器变频器包括混频和本机振荡两部分收音机中固定中频信号是在混频器中产生的在混频管的基极回路中加有两个高频信号源：一个是外来的高频调幅信号；另一个是本机振荡器产生的高频等幅信号它们在基极—发射极回路中实现混频，经过三极管放大产生了各种频率的信号电流，选出有用的，其中差频分量就是我们所需要的中频信号这个信号由中频谐振回路选出，并经耦合到下级放大中频放大器是一种选频、共发射极变压器耦合电路变频管的输出信号，经中频变压器的选择，将其中的中频成分由次级绕阻经过电容器到基极和发射极之间形成输入信号，经基极和发射极放大后的输出信号，再经过中频变压器的选择，有次级绕阻输出中频放大器的输出信号是载波频率为465KHZ的调谐波，必须经过检波，从中频调幅信号中解调出音频信号这个过程需要用到检波器它是二极管，它的输入电路是中放级输出端中频变压器的次级线圈，输出是单向脉动电流，由音频信号、直流信号、高频电流组成通过检波的信号经过喇叭将信号传入人耳中这样收音机的一个循环回路就形成了2． AM 工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。

本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制3. FM工作原理：调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目FM本振回路有L5，CO—2组成CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。

鉴频输出的107MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的四、实习步骤：1.组装：1).安装IC；2).先将四联电容器用平头螺丝钉固定定在规定位置上，焊接固定；3).安装三个中周（包括黑色、白色、红色）B1，B2，B3并焊接；4).安装声波滤波器FILTER（CF1中频455KHz，CF2中频10．7MHz）并焊接，注意无字面向着B2；5).在对应位置安装各电阻并焊接；6).在对应位置安装各电容并焊接，注意正负极；7).装配并焊接裸线、电感，电位器，三芯耳机插座，二位开关及其它元件，并联焊接；8).将天线线圈套入磁棒后焊接；9).检查各测试点，IC各管脚，查看印刷电路板是否有错、漏、假、虚、搭焊；10).准备后盖：a.将FM天线装上装饰套后，把天线支架用螺钉固定b..电池正、负极片，正负联接片安放到后盖的相应位置，并连接导线c.把网罩固定在音窗上，使之固定d.检测喇叭是否完好，用万用表1欧档测量时有“喀喀“声e.将PCB上两根喇叭线焊在喇叭上2.焊接检查:1)目测检查焊接质量，元件正误；2)整机电流是否是5-8mA左右；3)测IC各PIN电压与图纸上所给电压值比较（以正常机板上的电压为准）。

3. 调试：装配和焊接完成后，认真检查装焊处，查看器件是否装配正确，焊接是否牢靠，然后测听1).调幅(AM)部分：中频：将中波天线线圈拉到磁棒边缘，用蜡或牙签初步封住，可以收听中波电台时，将TF7B-1C白色中周调试，以调到最响，清晰为止B覆盖：对准当地电台，调试低端覆盖（ML10-8红色中振），高端覆盖（调C0-4微调）反复两次统调：寻找当地600KHZ附近电台，天线线圈调到最佳位置，寻找当地1500KHZ附近电台，调C0-3之微调到最佳位置，反复两次2).调频(FM)部分：中频：将L3选频线圈和L5振荡线圈适量拉开，待收到FM电台后，调B3鉴频中周（TP10-1C黑色）到理想位置B覆盖：对准当地低端电台（对刻度）调L5，对准当地高端电台调C0-2微调，反复两次统调：先找当地90MHZ附近电台调L4，再找当地105MHZ附近高端电台调C0-1微调、反复两次，最后一定要将L4、L5用高频蜡牢固地封住，否则易产生机振4.故障检修：1).AM不响FM已响，检查下列元件：L3，B1，B2，C8，R2，R4，R5，CF1；2).AM已响，FM不响，检查如下元件：L1，L2，L4，L5，B3，C1，C2，C3，C4，Q1，R2；3).无声，则按下列步骤检查：a. PCB，SP4，SP5，有无DC电压3V；b.ＩＣ之PIN26有无电压3V，IC之PIN5，7，8，9，10是否是1.2-1.3V；c.若DC电压正常，则检查耳机插孔；d.检查电路板是否有虚焊、漏焊等现象，或是电路接触不好，出现短路现象，线路接的有问题。

4).噪音很大接收电台效果不好，时而有音时而无声:应检查是否线虚，重新装置5).波段的频率小应调节四联直到收到最大波段的信号6).接受的波段少，那就调试中周（AM调试白色中周和红色中周；FM 调试B3鉴频黑色中周）5、 实习小结及心得：1. 小结：在焊接接口尤其是集成板时，焊锡不能过多以免焊腿相连，也不宜过少以免接触不良，这一问题需要扎实良好的焊接技术和在不小心造成失误之后快速优质对其进行弥补修改的经验技术在装配完成后若出现功能不正常现象，正确找出问题所对应的线路并对其检修也是必须掌握的，这一点实用性很强2.心得： 拿到收音机的零件，里面的器件有些都不认识，确实让人犯难，不过老师很耐心的给我们讲了每个器件的作用和需要注意的事项，避免我们在后面犯错误这些讲解对我们的组装过程起了很大的帮助作用观察电路板后发现电路板上每个焊盘都离得很近，容易连到一块，造成短路芯片是个很复杂的东西，虽然焊接之前老师反复讲解它的焊法,告诉我们如何区分他的管脚但是内心的紧张情绪丝毫没有减少好在按照以前的练习一步步焊接后发现自己焊的还不错逐渐把所有的原件焊接完成后，接下来就是准备接通电源，检验成果不过很遗憾，没有马上就正常工作，而是出现了各种各样之前预想不到的问题。

随着自己的慢慢摸索以及与同学的交流讨论，虽然我调试的时间较长，过程也很曲折，不过做后还是正常工作了而且FM和AM都工作良好，能够收到好几个台，心情也都跟着好了起来通过此次实验，我懂得任何事情都不可能一蹴而就，做事情的时候一定要仔细谨慎在动手做的过程中要善于发现问题，并动脑解决问题6、 附录:脚位1234567891011121314AM电压0.842.031.470.151.341.471.341.341.341.340000.28FM电压0.58001.350.140.741.331.331.331.3300.3200.43脚位1516171819202122232425262728AM电压00001.4201.501.111.1502.612.891.490FM电压1.3701.3700.53001.261.2502.362.641.360实验三、电话机的组装一、 实习内容：a) 了解和掌握电话机的基本构造和工作原理；b) 拆分旧的电话机；c) 组装电话机；d) 测量相关数据；二、 实习器材及介绍： 二极管11个，三极管9个，发光二极管3个；电容：10n电容2个，100n电容4个，22n电容3个，100μF电容1个，10μF电容1个，4.7μF电容3个，1μF电容1个；电阻：18Ω，75Ω，150Ω，120Ω，560Ω，470Ω，7K，200K，9K，4K，15K，6K，20K，27K电阻各一个； 470K，1K，5K，2K，10K电阻各三个；33K，100K，820K，100Ω电阻各两个；集成块：HM91710A(IC2)一个，GL6840A(IC1)一个； 开关：压簧开关一个，拨线开关一个，拨纽开关一个； 保护电阻一个，排线一根，按键板一个，电话机壳一个；电烙铁，焊锡丝，镊子，斜口钳，螺丝刀等。

三、 原理简述：1.原理组成：按键电话机主要由叉簧、振铃电路、极性保护电路、拨号电路、通话电路和手柄组成2.介绍各电路功能与原理：1).振铃电路：a.功能：它把交换机送来的25HZ交流变为电流，然后再产生两种频率不同的交替信号，驱动扬声器或压电陶瓷蜂鸣器发出悦耳的声音b.原理：线路送来的 25HZ交流振铃电压送到整流电路，经过整流、滤波后，变成比较平坦的直流电压，把此直流电压加到震荡电路，振荡器振荡，有功率输出交替的两种不同频率的电压驱动圈式扬声器或压电陶瓷滤波器发出悦耳的声音2)极性保护电路：a.功能：它把a/b，b/a线上极性不确定的电压变成极性固定的电压，以确定拨号电路和通话电路所需求的电源极性b.原理：电子电话机的拨号电路和通话电路都是由集成电路，晶体管和多种电子元件组成为了保证电路的正常工作，必须保证合适的工作电压，而且供电电压的极性是固定的如果电路的工作电压极性不对，不但电路不能正常工作，而且可能损坏元件在安装电话机时，a/b线的电压极性是不固定的从电路组成来看，极性保护电路和桥型整流电路完全相同，但其作用完全不同，前者是把极性不定的直流电压变成极性固定的直流电压3)拨号电路：a.功能：拨号电路是由拨号专用集成电路，键盘和外围电路组成，可以把键盘输入的号码变成相应的脉冲或双音多频信号，送到线路上，同时能发生静噪信号来消除拨号时受话中产生的“咯咯”声。

b.原理：本次实验组装的电话机有脉冲/音频兼容拨号系统，可以自由选择双音多频拨号方式中的双音频是指用两个特定的单音频信号的组合来代表数字或功能两个单音频的频率不同，所代表的数字和功能也不同而脉冲拨号方式是按一定的断/续比和速率来断、续电话线的环路而发出脉冲信号的当拿起听筒听到拨号音，完成拨号后，环路电流由通话电路转移到脉冲开关电路中，经一系列电路发出所按号码，一串脉冲完后，又回到通话状态，这样转换直到脉冲数达到交换机所要求的个数4)通话电路：a.功能：它主要起2/4线转换，消测音和放大接收与发送信号b.原理：本次实验组装的电话机有脉冲/音频兼容拨号系统，可以自由选择双音多频拨号方式中的双音频是指用两个特定的单音频信号的组合来代表数字或功能两个单音频的频率不同，所代表的数字和功能也不同而脉冲拨号方式是按一定的断/续比和速率来断、续电话线的环路而发出脉冲信号的当拿起听筒听到拨号音，完成拨号后，环路电流由通话电路转移到脉冲开关电路中，经一系列电路发出所按号码，一串脉冲完后，又回到通话状态，这样转换直到脉冲数达到交换机所要求的个数通话电路包括直流通路、发送通路和受话通路用户摘机后，交换机供出的直流通过三极管的偏置电阻提供电流。

对着话筒讲话时，送话器把声音信号转换成电信号经放大器放大后由两条回路送出对端电话机送过来的话音电流经电路在流回对端话机话音电流在电阻上产生电压加到接收放大器的输入端，此电压经接收放大器放大后，经驱动受话器发出声音四、 实习步骤：1、对照元件清单目录表检察元件是否齐全；2、认识识别各种元器件以及认清起作用；3、学习电子电话机的工作原理；4、将元器件从旧电路板拆下检验好坏并按照原理图将之焊接在对应的位置；5、装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；6、作一些基本的调试；7、用焊锡或者绝缘胶带把应该固定的地方牢固的封住；8、调试通过后检测并记录数据；（数据见附表）9、检查验收五、 实习小结及心得：首先，我和搭档先将那些元件拆下来，然后安装到一块新板子上为了防止混淆，她拆一个元件，我就对照电路板安装一个，这一拆一按的过程看似复杂，其实也很简单电阻元件要逐一用万用表测量电阻值，电容元件要在测值完成后注意安插的方向，正负极区分很关键三极管和二级管更需要仔细检验是否坏了和注意安装方向这些都是绝对不能疏忽的问题芯片要注意插放时别折断了脆弱的管以及方向不要插反。

组装很快就完了，电话出现了“嘟嘟”的声音，我和同伴都很欣喜，但是按键却不知怎么只有几个键能使用，其他键都没有反应，我怀疑是不是因为以前的排线有的有问题，但是同伴说不一定，最后我们请教了老师，结果老师一查说是电源线安反了，我们就把线拆下来，又重新焊了一遍弄好了以后电话机就可以正常工作了可打可接，但是却没有拨号音，最后老师说是开关坏了，换了一个开关，最后就一切正常了同学们都很高兴的互相打电话，感受自己的劳动成果六、 附录:IC2(HM9170A)各管脚对地的电压（以IC2第8管脚为接地点）：管脚电压状态12345678挂机0.4760.0470.3730.4960000摘机4.634.634.634.6304.645.210910111213141516挂机03.640.03100000摘机4.640.0050.66300000IC1(GL6840A)各管脚对地的电压（以IC2第8管脚为接地点）：管脚电压状态12345678挂机0.06-0.350.470.142.080.2700.26摘机0.07~0.690.15~0.46-0.70-0.01~1.26-8.78~0.386.46~12.11-2.01~-1.191.13~2.78晶体管各基对地电压（以IC2第8管脚为接地点）：管脚电压状态V8V9V10V12V15V18V19V20V22Vb挂机0.0030.0360.029000000.003摘机0.5614.0200.6953.890.7420.83700.602Ve挂机00.0700000000摘机04.7100.0884.570.1380.7580.00250.0025Vc挂机0.01900.036000000.355摘机0.00624.590.1153.890.6150.8384.0174.570.0261实验四：简单印制电路板设计一、实习内容：根据电路图绘制印制电路板图2、 设计要求1.单面板：尺寸90*90mm，比例1：1；2.线宽：1).地线300mm，电源线2mm，信号线1mm；2).线间距：大于3mm；3).过孔：1mm；4).焊孔直径：2mm；3.布局：布局要合理，具有固定或定位功能的元器件优先考虑，尽可能使元器件在板上分布均匀，尽量保持对齐，单元电路的器件尽可能分布在器件旁。

应以通过电流的大小确定印刷电路板的连线宽度，1mm宽的导线通过的电流可以按2mA计算，但在面板容许情况下要尽量取得宽一些，以保证电气和机械方面的要求；4.布线：1).布线尽可能短，尤其是晶体管的基极，不拐锐角；2).库器件设计应符合标准的器件；3).焊盘的设计应根据原理图的要求，考虑频率及分布参数；4).输入、输出的印制线应尽量避免平行，且间隔大一些，以免发生串线；5).高地电平悬殊的信号线尽可能短，间隔大些；6).公共地线尽量分布在板子的边缘，尽可能保留铜箔做地线；7).晶体管（三极管、场效应管）之间不能布线；8).板边沿应保留3~5mm5.铺铜：没有元器件的地方，应保留原有的铜层，尽量使四周的铜箔保留，使电路有较好的屏闭；6.交叉线问题：主要依靠空位和短接线；7.标注：印刷线路板上应有必要的数字或字符标记；8.插件宽度及大小：应使设计的板子与元件较为容易配合，尽量作到美观简洁三、实习步骤：1.认真观察电话机的印制电路板掌握基本的绘图方法；2.选择一简单电路图如电磁+音头前置放大器原理图，了解电路结构与线路走向，合理布局整体与器件的位置，兼顾各器件的性能以及相互干扰等因素；3.初步对照电路图按比例画出草图，搞清电路的结构，对布局有一大概的估计；4.进一步调整元件及走线，改进布局，特别考虑跨接线，交叉线，地线、电源线，元件尽可能的对齐，使布局均匀；5.按要求检查合理后对照草图在坐标纸上画出印制板图；6.在坐标纸上标明图的名称、制图比例、制图时间及制图人的姓名等。

四、实习小结及心得：1.小结：对电路有全面的了解及正确掌握其布局比例能够设计出一幅简易明了，分布均匀合理的电路板设计图2.心得：一副好的电路板设计图是工业产品生产的首要关键，学习是设计并绘制电路板图帮助我们了解生产的基础流程，在设计新产品是也是我们必须具备的能力之一，认真的完成此图使我丰富了实践经验。
