剩余电流动作保护

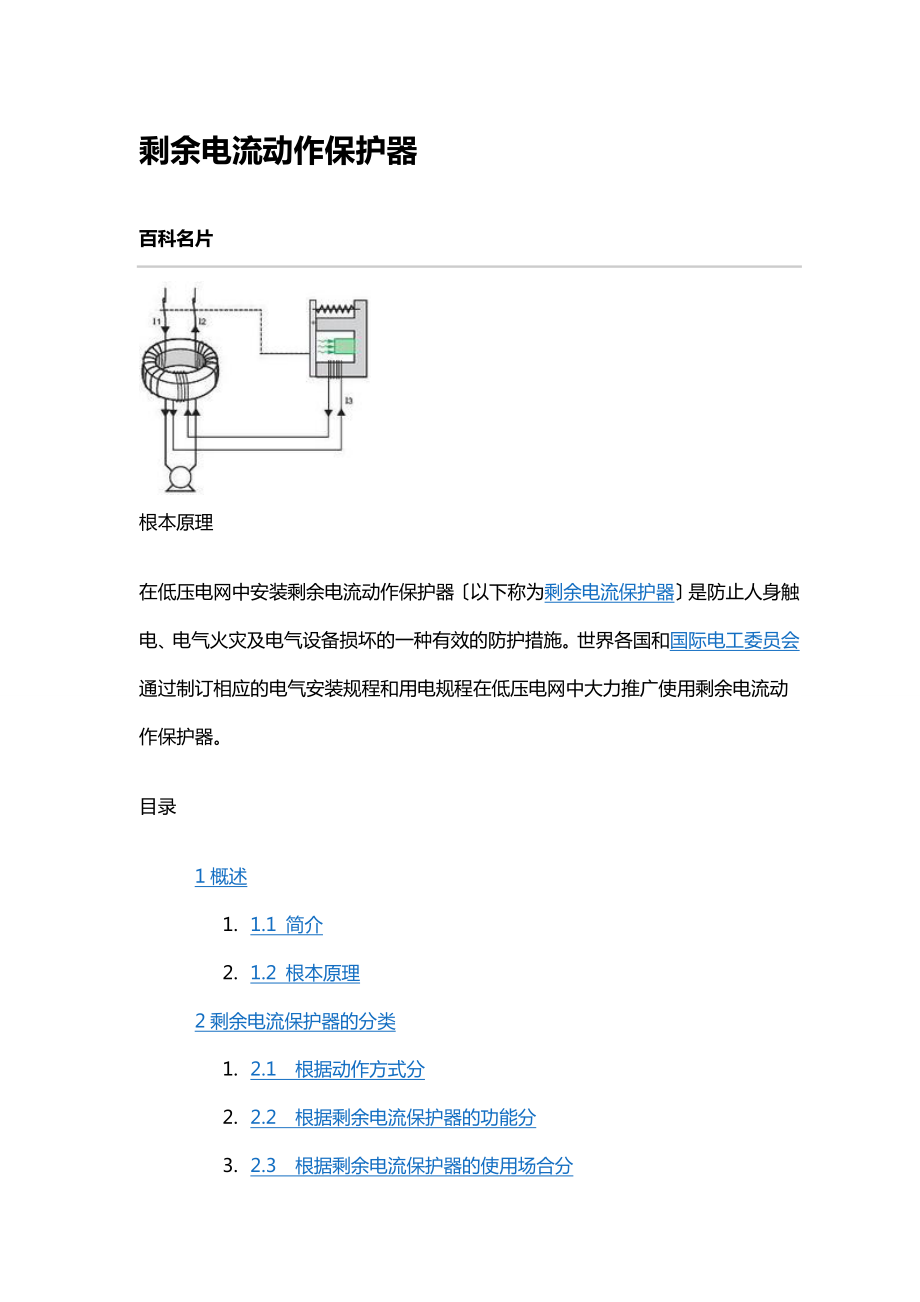

剩余电流动作保护器百科名片根本原理在低压电网中安装剩余电流动作保护器〔以下称为剩余电流保护器〕是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器目录1概述 1. 1.1 简介 2. 1.2 根本原理 2剩余电流保护器的分类 1. 2.1　根据动作方式分 2. 2.2　根据剩余电流保护器的功能分 3. 2.3　根据剩余电流保护器的使用场合分 4. 2.4　根据剩余电流保护器的动作时间分 3国内各种剩余电流保护器的性能及开展动向 4家用及类似用途剩余电流断路器 1. 4.1　带过电流保护的剩余电流动作断路器 2. 4.2　不带过电流保护的剩余电流动作断路器 5剩余电流断路器 6剩余电流继电器 1. 6.1 一般型剩余电流继电器 2. 6.2　脉冲型剩余电流继电器 3. 6.3　鉴相鉴幅型剩余电流继电器 4. 6.4　智能剩余电流保护继电器 7移动式剩余电流保护器 8国外剩余电流保护器的开展动向 1. 8.1　家用及类似用途剩余电流断路器 2. 8.2　剩余电流断路器 9结束语 十、剩余电流动作保护器的运行维护管理 十、剩余电流动作保护器故障原因及对策 正确安装、接线 1概述1.1 简介　　中国的剩余电流保护器是从70年代中期开始开展，并首先在农村低压电网中推广应用的，经过80年代到90年代的不断完善和开展已形成一个品种完善、规格齐全，符合IEC国际标准的剩余电流保护器的产品系列。

在低压电网的平安保护中，尤其是农村低压电网的平安保护中发挥了重要的作用 1.2 根本原理　　RCD的主要特性如上图： 　　其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关；在一方向流过的电流假设为正〔I1〕，那么在相反方向流过的电流就为负〔I2〕 　　在无故障的正常回路中I1 + I2=0，在磁芯内没有磁通，线圈内的电动势为零接地故障电流Id穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回电源 　　穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通 　　此电流被称作“剩余〞电流，这一原理也被认作，“剩余电流〞原理 　　在磁芯内产生的变磁通在绕组内感应出一电动势，这样就有电流I3流过使脱扣器动作的线圈如果剩余电流大于能使脱扣器动作的电流值，不管是直接动作的还是经电子，继电器动作的，断路器就要跳闸 编辑本段2剩余电流保护器的分类2.1　根据动作方式分　　⒉1.1　电磁式剩余电流保护器 　　零序电流互感器的二次回路输出电压不经任何放大，直接鼓励剩余电流脱扣器，称为电磁式剩余电流保护器，其动作功能与线路电压无关 　　⒉1.2　电子式剩余电流保护器 　　零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路，互感器二次回路的输出电压经过电子线路放大后再鼓励剩余电流脱扣器，称为电子式剩余电流保护器，其动作功能与线路电压有关。

电磁式和电子式剩余电流保护器的性能比拟如表1所示 2.2　根据剩余电流保护器的功能分　　⒉2.1　剩余电流断路器 　　剩余电流断路器是检测剩余电流，将剩余电流值与基准值相比拟，当剩余电流值超过基准值时，使主电路触头断开的机械开关电器剩余电流断路器带有过载和短路保护，有的剩余电流断路器还可带有过电压保护 　　⒉2.2　剩余电流继电器 　　剩余电流继电器是检测剩余电流，将剩余电流值与基准值相比拟，当剩余电流值超过基准值时，发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器剩余电流继电器常和交流接触器或低压断路器组成剩余电流保护器，作为农村低压电网的总保护开关或分支保护开关使用 　　⒉2.3　移动式剩余电流保护器 　　移动式剩余电流保护器是由插头、剩余电流保护装置和插座或接线装置组成的电器，它包括剩余电流保护插头、移动式剩余电流保护插座、剩余电流保护插头插座转换器等，用来对移动电器设备提供漏电保护 　　⒉2.4　固定安装的剩余电流保护插座 　　由固定式插座和剩余电流保护装置组成的电器，也可对移动电器设备提供漏电保护 　　表1　电磁式和电子式剩余电流保护器性能比拟 2.3　根据剩余电流保护器的使用场合分　　⒉3.1　专业人员使用的剩余电流保护器 　　这种剩余电流保护器一般额定电流比拟大，作为配电装置中主干线或分支线的保护开关用，发生故障影响范围比拟大，要求由专业人员来安装、使用和维护。

剩余电流继电器和大电流剩余电流断路器属于这种形式的剩余电流保护器 　　⒉3.2　家用和类似用途的剩余电流保护器 　　用于商用、办公楼及城乡居民住宅等建筑物中的剩余电流保护器，一般额定电流比拟小，作为终端电气线路的漏电保护装置，适合于非专业人员使用主要是家用剩余电流断路器和移动式剩余电流保护器 2.4　根据剩余电流保护器的动作时间分　　⒉4.1　一般型剩余电流保护器 　　无故障延时的剩余电流保护器，主要作为分支线路和终端线路的漏电保护装置 　　⒉4.2　延时型剩余电流保护器 　　专门设计的对某一剩余动作电流值能到达一个预定的极限不动作时间的的剩余电流保护器延时型剩余电流保护器主要作为主干线或分支线的保护装置，可以与终端线路的保护装置配合，到达选择性保护的要求 编辑本段3国内各种剩余电流保护器的性能及开展动向　　中国剩余电流保护器的生产和应用起步较晚，但经过80年代和90年代的自行研制、开发，引进国外先进技术，取得了较大的进展，已经形成一定规模的生产能力据不完全的统计，1998年全国剩余电流动作保护器的年销售量〔包括出口〕已超过1200万台其中，剩余电流断路器占57%，剩余电流保护插头占25%，其余为剩余电流保护继电器、剩余电流保护插座等。

　　中国生产的剩余电流保护器绝大局部为电子式的，约占剩余电流保护器总产量的90%左右电磁式剩余电流保护器因制造本钱高、价格贵，使用量较少，目前仅占10%左右主要种类有：家用及类似用途剩余电流断路器、剩余电流断路器〔主要由低压塑壳断路器派生而成〕、移动式剩余电流保护器和剩余电流继电器等 编辑本段4家用及类似用途剩余电流断路器　　家用及类似用途剩余电流断路器可分为带过电流保护和不带过电流保护两种，适合于非专业人员使用主要使用在商店、办公楼、饭店及城乡居民住宅等建筑物中，对低压线路和用电设备进行保护 4.1　带过电流保护的剩余电流动作断路器　　国内主要生产的型号有：C45Vigi、DPNVigi、DS250S、GS250S、FAZ-L、DZL118、DZ126L、DZ12L、DZ47L、KL、E4EB/M、E4CBEL、E4EL及BCL32系列等主要技术指标：额定电压220V和380V，额定电流绝大局部为63A及以下，有些系列可到达125A，额定剩余动作电流多数为30mA及以下，分断时间不大于0.1s带过载和短路保护，短路分断能力为3kA/4kA/6kA/10kA有的产品还带有过电压保护，动作值一般为380V±10%。

极数有1P+N、2P、3P和4P等其中C45Vigi、DS250S、DZ47L、FAZ-L、E4EB/M、E4CBEL、E4EL和KL等系列剩余电流断路器是近几年开展起来的，由小型断路器和剩余电流保护附件拼装而成的剩余电流动作断路器分断能力高，外形美观宽度尺寸模数化，模数为18mm剩余电流保护附件和小型断路器的拼装可以在工厂完成，也可以在现场拼装，可以根据需要灵活地与小型断路器组合安装在配电箱中，特别适合于在终端电器配电箱及城乡居民住宅配电箱中使用因此这几年开展迅速，其产量已占家用剩余电流断路器产量的20%以上 4.2　不带过电流保护的剩余电流动作断路器　　国内生产的主要型号有DZL43〔FIN〕、NFIN、AB62、AB63、DZL18、DZL29、DZL31、DZL33、DZL38、LK28、DLB和DBL等系列及类似的剩余电流断路器 　　主要技术指标：额定电压220V和380V，额定电流63A及以下，额定接通分断能力500A，额定剩余动作电流30mA，分断时间不大于0.1s局部产品可带过载保护或过电压保护其中绝大局部额定电压为220V、额定电流40A及以下的单相电路中使用的二极剩余电流断路器。

　　这其中有一局部是在80年代初期或中期开发的额定电流为10A的专门用于民用住宅的产品，例如，DLB和DBL等系列，随着居民用电量的增加，市场在逐步萎缩有些电子式家用剩余电流断路器，制造厂为降低本钱，采用分立式的电子元件，把有关的抗干扰线路和保护线路省掉，采用低价元件和材料组装，本钱降到10元左右或以下，使产品的可靠性、寿命及抗干扰性能极差，这种产品很难通过平安认证但因这种产品在有的时候通以剩余动作电流还能动作，容易对用户产生误导，在城乡电网改造中应引起重视随着中国用电标准的完善和用电水平的提高，这类产品必将淘汰 　　随着这几年住宅建设的开展，一些地方的住宅建筑设计标准中除了强制规定住宅建筑必须安装剩余电流保护器外，还要求支路开关的相线和中线都应断开为适应标准的变化，施耐德公司在DPN双极断路器根底上，在中国市场首先推出了具有过载、短路和过压保护的DPNVigi二极剩余电流断路器，具有可开闭的中性线，额定电流20A，分断能力4.5kA，宽度尺寸只有36mm，可用于4kW的住宅低压线路中，适合中国目前大局部城乡居民住宅的配电容量，具有很大的开展潜力随着经济的开展，居民的用电量不断提高，经济兴旺地区的每户居民用电量已提高到10kW以上，因此额定电流50～63A以上的剩余电流断路器的需要量也在上升。

编辑本段5剩余电流断路器　　由低压塑壳断路器派生的剩余电流断路器，适合于专业人员使用国内生产的主要型号有DZ15L、DZL25、DZ20L和SL系列及类似的产品根本上都是电子式的剩余电流断路器这类产品额定电流较大，除了漏电保护外，还具有过载和短路保护，可作为工厂车间、农村等配电装置主干线、分支线的漏电和过载短路保护装置 　　产品技术指标：额定电压为380V，额定电流最大为630A，极数为三极或四极，短路分断能力最大为30kA额定剩余动作电流有30、100mA和300mA，分断时间有一般型和延时型二种一般型分断时间不大于0.2s，延时型的延时时间有0.2、0.4、0.5s和1s，可进行分级保护，到达选择性保护的要求 　　SL系列剩余电流断路器是国内新开发的孪生式剩余电流断路器，其外形尺寸和安装尺寸与同样电流等级的塑壳断路器完全一样，极数为3P或4P，额定电压为220V、380V两用型，额定电流从100～800A，额定短路分断能力最高为50kA由于其技术经济指标较高，在工农业配电装置中具有广阔的应用前景 编辑本段6剩余电流继电器6.1 一般型剩余电流继电器　　国内生产的主要型号有JD1、JD3、DBL等。

　　产品技术指标：其中JD1是电磁式剩余电流继电器，额定电压380V，额定电流200A，额定剩余动作电流为30、100mA和300mA，分断时间不小于0.2sJD3为电子式剩余电流继电器，额定电压380V，额定电流100～800A，额定剩余动作电流从30mA～1A分级可调，分断时间分一般型和延时型两种一般型的分断时间不大于0.2s，延时型的延时时间有0.2、0.4、0.8s和1s等几种 6.2　脉冲型剩余电流继电器　　国内生产的主要型号有JD24、JD27、JD42、LJM、JLM、JMC、LMJ、MDJ、MDBL、HSCTJ、TBJ1等，均为电子式剩余电流继电器 　　产品技术指标：额定电压220V/380V，额定电流250A以下，额定缓变剩余动作电流为200mA/300mA，额定突变剩余动作电流40mA/50mA/75mA，分断时间不大于0.2s，具有重合闸功能剩余电流继电器对间隔5s内再次突然施加的额定缓变剩余动作电流，具有重合闸闭锁功能 6.3　鉴相鉴幅型剩余电流继电器　　国内生产的主要型号有JD6、JD9、JD19、JD26、JD31、JD41、CDJD2、HWDJ、GLJ、HSCTJ、LBM、LTS、QJC、QLK、LSXF、ZTBJ1等型。

　　产品技术指标：额定电压220V/380V，额定电流150A/250A，额定缓变剩余动作电流为200mA/300mA，额定突变剩余动作电流40mA/50mA/75mA，分断时间不大于0.2s，具有重合闸功能剩余电流继电器对间隔5s内再次突然施加的额定缓变剩余动作电流，具有重合闸闭锁功能突变剩余动作电流值与突变剩余动作电流和缓变剩余动作电流之间的相位无关有的鉴相鉴幅型还带有节能功能 6.4　智能剩余电流保护继电器　　具有自动判别电网泄漏电流的功能，当电网泄漏电流增大时，继电器能把动作电流自动调到上档的动作值当电网泄漏电流减小时，又自动回复到下档动作值 　　中国目前剩余电流继电器主要是在农村低压电网中使用，剩余电流继电器与交流接触器组合成剩余电流保护器作为主干线或分支线路的漏电保护装置尤其是脉冲型、鉴相鉴幅型剩余电流继电器专门适应中国农村低压电网泄漏电流比拟大，把缓慢变化的动作电流值设定在200～300mA之间，避开电网正常泄漏电流的误动作；把突然变化的动作电流值设定在40mA左右，这在一定程度上提高了农村低压电网剩余电流保护器的投运率目前在农村电网中有一定的市场，但相应地带来误动作增多，影响了供电的连续性，降低了供电质量，因而在城市电网中至今未见使用。

　　工业生产中剩余电流继电器的使用主要是在石油化工、钢铁企业等需要连续供电的场所，作为漏电报警或绝缘监视用 编辑本段7移动式剩余电流保护器　　国内生产的主要型号有CL1-10、BLC、LBX、LBC、CL1-10、QLK、ATL、WLT-1及THD10型剩余电流保护器 　　此类产品技术指标：额定电压220V，额定电流10A/16A，额定剩余动作电流10mA/15mA，额定接通分断能力250～300A，分断时间不大于0.1s，均在单相电路中使用 　　近两年来，由于家用电器配套需要量的增加，剩余电流保护器开展很快新开发的剩余电流保护器外壳采用高强度的工程塑料，外形轻巧美观，体积小，例如LBX型剩余电流保护器，外形尺寸为42mm×70mm×33mm〔不包括插销局部〕，体积只有老产品的1/2有的剩余电流保护器还可带有过热保护传感器，对电热器具进行过热保护，防止其因过热或空烧发生损坏1998年剩余电流保护器全国销售量已接近300万件产品主要用于与电热水器、空调器、电吹风等家用电器及手持电开工具配套，其中有相当局部是与家用电器配套后出口到国外去的 编辑本段8国外剩余电流保护器的开展动向8.1　家用及类似用途剩余电流断路器　　欧洲剩余电流保护器的开展以家用剩余电流断路器为主，根本上都是电磁式剩余电流断路器。

　　欧洲不带过电流保护的剩余电流断路器近几年的开展趋势是把二极和四极分成两个壳体，使二极剩余电流断路器的体积大为减小：二极宽度为2个模数〔36mm〕，四极宽度为4个模数〔72mm〕代表性的产品有SIEMENS公司的5SM1、5SZ3系列；ABB公司的F360、F370系列，F&G公司的NFIN系列等，其最大额定电流为63A，采用标准导轨式安装方式，接线端子提供接线柱式接线和压板式接线两种方式，适用于安装在配电箱中，可直接用标准母线排与其他电器连接 　　带过电流保护的剩余电流断路器近几年的开展趋势，由小型断路器〔MCB〕和剩余电流动作保护附件组装成剩余电流动作断路器，组装方便灵活，尺寸模数化，标准导轨安装方式，便于在配电箱内安装使用代表性产品有SIEMENS公司的5SU系列，ABB公司的DS250S，F&G公司FL7系列，施耐德公司Vigi C60，Vigi NC100系列等 　　动作时间除原有的一般型和S型〔选择性型〕外，还增加了10ms的短延时特性具有良好的抗误动作能力，可防止闭合泄漏电流较大的负载〔例如电容性负载〕时引起剩余电流断路器误动作SIEMENS公司把这种特性标志为K型，F&G公司标志为G型。

　　此外为适应产生平滑直流电流的工业电气设备日益增多，如频率变换器、X射线发生器或UPS系统等场合的需要，西门子公司在90年代中期推出对交流故障电流、脉动直流故障电流和平滑直流电流都能可靠动作的全电流敏感型剩余电流动作断路器其额定工作电压415V，额定电流63A，额定剩余动作电流为30、300mA，宽度为8个模数〔144mm〕，这项技术已处于世界领先水平 8.2　剩余电流断路器　　由低压塑壳断路器派生的剩余电流断路器，日本开展较快，以富土电机公司和三菱电机公司为代表，均为电子式剩余电流断路器，其产品在世界上处于领先地位 　　日本的富士电机公司和三菱电机公司在90年代推出了30～800A壳架电流等级的孪生式断路器其结构特点：剩余电流断路器和塑壳式断路器外形尺寸和安装尺寸完全相同，比拟老产品体积缩小了30%电压范围广，可以在100V-240V-440V交流电压范围内通用，能适合于在不同电压等级的低压网络中使用短路分断能力高，例如富士HG403B系列可到达AC415V，65kA；三菱NV400-REP系列可到达440V，125kA此外，三菱的HEP和SEP系列产品还具有预报警功能，当故障电流到达预定值的50%时，预报警指示灯开始闪烁进行报警，闪烁频率越高，表示事故越严重。

预警指示可以告诉监控人员及早采取措施，排除故障，保证供电的连续性 　　ABB公司在S1～S3系列塑壳断路器上拼装RC211、RC212剩余电流脱扣器模块组装成剩余电流断路器剩余电流脱扣器模块宽度与断路器尺寸一样，可以装在塑壳断路器后面〔垂直式〕或侧面〔水平式〕最大额定短路分断能力为85kA剩余电流脱扣器结构为电磁式，不需要任何辅助电源，能在50～500V电压正常工作RC212型还有报警功能，当剩余电流到达预定值的50%时，预报警信号灯就会闪烁报警；闪烁频率随剩余电流增加而增加，直至电流到达预定值时自动切断电路 编辑本段9结束语　　从国内剩余电流保护器的开展来看，中国剩余电流保护器从数量上和品种上，根本能满足国民经济开展的需要，并在电网的平安保护中发挥了巨大的作用中国农村低压电网漏电保护现在主要采用一级总保护，随着农村电气化的实现和信息时代的到来，家用电器和家用电脑在城乡居民家庭日益普及，对供电的可靠性和连续性的要求会越来越高用脉冲型和鉴相鉴幅型剩余电流保护器作为一级总保护，其误动作相对较多，跳闸频繁，动作后停电面大，因而供电可靠性的矛盾将越来越突出借鉴国外漏电保护开展的历史和现状，随着农村经济的开展和居民住宅家用剩余电流断路器逐渐普及，农村低压电网的漏电保护形式应逐步由一级总保护向总保护、分支保护与终端保护组成的二级保护或三级保护过渡。

总保护和分支保护应推广采用具有过载、短路和漏电保护的剩余电流断路器，动作电流为100～300mA，动作时间采用延时型，总保护延时时间为0.2～0.3s左右，分支保护延时时间为0.2s左右终端保护应采用一般型的家用剩余电流断路器，可采用带过载和短路保护的剩余电流断路器，或采用不带过电流保护的剩余电流断路器，而另外用小型断路器来提供过载和短路保护，动作电流不大于30mA，动作时间不大于0.1s总保护、分支保护与终端保护在动作时间和动作电流上协调配合，可到达选择性保护的要求分级保护的实现将显著减少因保护装置误动作而造成的停电次数，把故障停电区域限制在最小范围，从而大大提高电网的平安水平和供电质量 　　剩余电流断路器把检测剩余电流的功能和断开主电路的功能组合在一起，同时还可对线路进行过载和短路保护，不仅可缩小装置的体积，降低制造本钱，而且可大大提高电网的保护水平为了加快分级保护的实施，剩余电流保护器产品的制造厂和用户应相互配合，积极开发性能可靠、动作时间稳定的延时型剩余电流断路器，以满足主干线和分支线保护的需要对于家用剩余电流断路器，制造厂和用户应共同努力，摆脱低价位竞争的怪圈，设法在提高抗干扰性能和可靠性方面下功夫，进一步改良产品性能，加强对剩余电流断路器的运行管理和售后效劳，使农村电网通过技术改造，设备水平和平安水平产生一个质的飞跃。

编辑本段十、剩余电流动作保护器的运行维护管理　　1、剩余电流动作保护器使用中的考前须知　　 　⒈1剩余电流动作保护器既能起保护人身平安的作用，还能监督低压系统或设备的对地绝缘状况但不要以为安装了剩余电流动作保护器后，就可以万无一失而麻痹大意，应仍以预防为主〔因它仅是根本保护措施中的一种附加保护〕只有认真做好平安用电的管理、宣传和教育工作，落实好有关各项平安技术措施，才是实现平安用电的根本保证 　　⒈2剩余电流动作保护器是在人体发生单相触电事故时，才能起到保护作用的如果人体对地处于绝缘状态，一旦是触及了两根相线或一根相线与一根中性线时，保护器就并不会动作，即此时它起不到保护作用 　　⒈3剩余电流动作保护器安装点以后的线路应是对地绝缘的假设对地绝缘降低，漏电电流超过某一定值〔通常为15mA左右〕时，保护器便会动作并切断电源所以要求线路的对地绝缘必须良好，否那么将会经常发生误动作，影响正常用电 　　⒈4低压电网实行分级保护时，上级保护应选用延时型剩余电流动作保护器，其分断时间应比下级保护器的动作时间增加0.1～0.2s以上 　　⒈5安装在总保护和末级保护之间的剩余电流动作保护器，其额定剩余动作电流值，应介于上、下级剩余电流动作保护器的额定剩余动作电流值之间，且其级差通常应达1.2～2.5倍。

　　⒈6总保护的额定剩余动作电流最大值分别不应超过75—100mA〔非阴雨季节〕及200—300mA〔阴雨季节〕；家用剩余电流动作保护器应实现直接接触保护，其动作电流值不应大于30mA；移动式电力设备及临时用电设备的剩余电流动作保护器动作电流值为30mA 　　⒈7低压电网总保护采用电流型剩余电流动作保护器时，变压器中性点应直接接地；电网的中性线不得有重复接地，并应保持与相线一样的良好绝缘；剩余电流动作保护器安装点后的中性线与相线，均不得与其他回路共用 　　⒈8照明以及其他单相用电负荷要均匀分配到三相电源线上，偏差大时要进行调整，力求使各相漏电电流大致相等；当低压线路为地理线时，三相的长度宜相近 　　2、剩余电流动作保护器的运行维护管理工作 　　⒉1剩余电流动作保护器在投入运行后，使用单位应建立运行记录和相应的管理制度 　　⒉2管电人员每月至少应对剩余电流动作保护器进行通电跳闸试验，即按动试验按钮，以检查剩余电流动作保护器动作是否可靠每当雷击或其它原因使剩余电流动作保护器动作后，应作检查并进行跳闸试验农村用电顶峰季节，应增加试跳次数；停用的剩余电流动作保护器使用前应先跳闸试验一次 　　⒉3为全面掌握剩余电流动作保护器的运行状况，应定期〔如在每年平安检查期间〕对剩余电流动作保护器进行抽样检查测试。

　　⒉4对剩余电流动作保护器的测试工作应在当地电力部门的指导下，由供电所专职平安管理人员组织进行定期测试剩余电流动作保护器动作特性的工程应包括剩余动作电流值、剩余不动作电流值、分断时间 　　⒉5对低压电网的测试内容包括被保护电网的对地不平衡泄漏电流、被保护电网和各种负载、电机的绝缘电阻值、配电变压器低压侧中性点泄漏电流，以及各用电设备保护接地装置的接地电阻测试数据与上一次测试结果相比拟，进行综合分析对测试不合格或有较大缺陷者，应及时进行检修或更换 　　⒉6剩余电流动作保护器的动作特性试验和保护电网模拟漏电动作试验，应使用国家有关部门检测合格的专用测量仪表，由专业人员进行操作严禁用相线直接触碰接地装置进行保护电网模拟漏电动作试验 　　⒉7试跳、测试、整定和试验过程必须设专人记录，记录工程和数据不得混淆、错误，以供今后运行分析时参考 　　⒉8假设在剩余电流动作保护器的保护范围内发生电击伤亡事故，应检查保护器动作情况，分析其原因，并写入事故报告中注意：在电力部门未派人检查前，要保护好现场，不得改动保护器现场 　　⒉9用户有意使保护器拒动或误动，应当给予批评教育和警告，经批评教育仍不悔改者可暂时停止该户用电。

　　⒉10剩余电流动作保护器动作后，经检查未发现事故原因时，允许试送电一次，如果再次动作，应查明原因找出故障，不得连续强行送电除经检查确认为剩余电流动作保护器本身故障外，严禁私自撤除剩余电流动作保护器强行送电 　　⒉11剩余电流动作保护器的维修应由专业人员进行，运行中遇有异常现象应找电工处理，以免扩大事故范围 　　⒉12供电所应配备常用测试表计和一定数量的备用保护器应定期分析剩余电流动作保护器的运行情况，及时更换不能正常使用的剩余电流动作保护器 编辑本段十、剩余电流动作保护器故障原因及对策　　1　误动作原因分析 　　⑴ 低压电路开闭过电压引起的误动作： 　　由于操作引起的过电压，通过负载侧的对地电容形成对地电流在零序电流互感器的感应脉冲电压并引起误动作此外，过电压也可以从电源侧对保护器施加影响〔如触发可控硅的控制极〕而导致误动作 　　⑵ 当分断空载变压器时，高压侧产生过电压，这种过电压也可导致保护器误动作 　　对策和解决方法： 　　①选用冲击电压不动作型保护器； 　　②用正反向阻断电压较高的〔正反向阻断电压均大于1000V以上〕可控硅取代较低的可控硅 　　⑶ 雷电过电压引起的误动作： 　　雷电过电压通过导线、电缆和电器设备的对地电容，会造成保护器误动作。

　　解决的方法是： 　　①使用冲击过电压不动作型保护器； 　　②选用延时型保护器 　　⑷ 剩余电流和电容电流引起的误动作： 　　在一般情况下，三相对地电容差异不大，因此，可以认为：三相的对地形成的电流矢量和为零，保护器不会动作如果开关电器各相合闸不同步或因跳动等原因，使各相对地电容不同等充电，就会导致保护器误动作 　　解决的方法是： 　　①应尽可能减小导线的对地电容，如导线布置远离地面； 　　②适当调大保护器的动作电流值； 　　③保护器尽可能靠近负载安装； 　　④在无法防止电容电流的地方，应使用合闸同步性能良好的开关电器 　　⑸ 高次谐波引起的误动作： 　　高次谐波中的3次、9次谐波属于零序对称制在这种情况下，电流通过对地泄漏电阻和对地电容就容易使保护器误动作 　　解决的方法是： 　　①尽量减少电源和负载可能带来的高次谐波； 　　②尽量减少电路的对地泄漏和对地电容； 　　③保护器尽可能靠近负载安装 　　⑹ 负载侧有变频器引起的误动作： 　　有些用户的电气设备上有变频器〔例如彩色胶印机等〕，受其影响保护器极易发生误动作 　　解决方法是： 　　①从制造厂家来讲，主要是设法提高保护器的抗干扰能力，通常可采用双可控硅电路或采用分立元件线路板取代集成电路板。

　　②从用户角度讲应选用抗电磁干扰性能好的产品 　　⑺ 变压器并联运行引起的误动作： 　　电源变压器并联运行时，由于各电源变压器PE线阻抗大小不一致，因而供应负载的电流并不相等，其差值电流将经电源变压器工作接地线构成回路，并被零序电流互感器所检测，造成零序电流互感器误动作 　　解决方法是：将并联的两台电源变压器的中性点先连起来后再接地 　　⑻ 保护器使用不当或负载侧中性线重复接地引起误动作： 　　三极剩余电流动作断路器用于三相四线电路中，由于中性线中的正常工作电流不经过零序电流互感器，因此，只要一启动单相负载，保护器就会动作 　　此外，剩余电流动作断路器负载侧的中性线重复接地，也会使正常的工作电流经接地点分流入地，造成保护器误动作 　　防止上述误动作的方法是： 　　①三相四线电路要使用四极保护器，或使用三相动力线路和单相分开，分别单独使用三级和两极的保护器； 　　②增强中性线与地的绝缘； 　　③排除零序电流互感器下口中性线重复接地点 　　2　拒动作原因分析 　　⑴ 自身的质量问题： 　　假设保护器投入使用不久或运行一段时间以后发生拒动，其原因大概有： 　　①电子线路板某点虚焊； 　　②零序电流互感器副边线圈断线； 　　③线路板上某个电子元件损坏； 　　④脱扣线圈烧毁或断线； 　　⑤脱扣机构卡死。

　　解决的方法是及时修理或更换新保护器 　　⑵ 安装接线错误： 　　安装接线错误多半发生在用户自行安装的分装式剩余电流动作断路器上，最常见的有： 　　①用户把三极剩余电流动作断路器用于单相电路； 　　②把四极剩余电流动作断路器用于三相电路中时，将设备的接地保护线〔PE线〕也作为一相接入剩余电流动作断路器中 　　③变压器中性点接地不实或断线 　　解决方法是：纠正错误接线 编辑本段正确安装、接线　　1　剩余电流动作保护器的错误安装 　　⑴剩余电流动作保护器的安装位置不当： 　　一般情况下选保护器的辅助电源都取自被保护电源，因此应该把保护器的辅助电源接在熔断器前边，即电源→保护器→熔断器→用电设备，而不能安装在熔断器的后边因为一旦熔丝熔断将会使保护器失去电源，发生触电时不能正确动作因而出现触电事故对于不用辅助电源的保护器就不用考虑了 　　⑵保护器零序TA安装位置不对： 　　配变外壳接地、中性线接地和避雷器接地，三者共接在一个接地装置上，通常称为"三位一体"中性线应先穿过保护器的零序TA后，再和配变外壳接地线、避雷器接地线相连接共同接地如果中性线接地线和避雷器接地线连接后再穿过保护器的零序TA接地，就有可能在雷电时影响剩余电流动作保护器的正常运行。

　　2　保护器的正确接线 　　在低压配电系统中，采用"保护器+保护线"保护的方式，经常由于接线错误而造成保护器误动或拒动，造成不良影响，在采用这种保护方式时，只有正确地接线，才能起到应有的保护效果 　　⑴在中性点直接接地，在TN系统中采用TN-C方式保护时，中性线一定要穿过保护器零序TA，而保护线在正常工作时不流过电流，一定不能穿过剩余电流动作保护器的零序TA 　　⑵不带单相负荷的动力线路，由于是对称负荷，其中性线不应穿过零序TA，采用三相保护器即可对于单相负荷回路应采用双极保护器，按TN-S或TNC-S方式加保护线 　　⑶对于动力、照明混合线路，应选用四极保护器如果采用中性点直接接地，保护线与N线共用的TN-C系统，那么PEN线穿过零序TA，但TA后面的PEN线只起工作N线作用，而不能兼作保护线 　　⑷选用保护器后，线路假设需要进行重复接地，其接地点只能选在工作N线的输入端，如对于选用三极保护器的动力回路，由于其N线不通过零序电流互感器TA，所以对重复接地的选择无其它要求 　　此外，采用保护器后，人们对其它触电防护措施的重要性认识淡薄了，错误地将保护器作为唯一的平安措施，放松了其它平安措施的实施，如连接保护线或接地线、采用绝缘防护物等。

因此，在宣传推广安装保护器的同时还要贯彻有关规程要求，做好平安管理，正确发挥保护器的平安防护作用。
