4.6.3.7雨量传感器故障

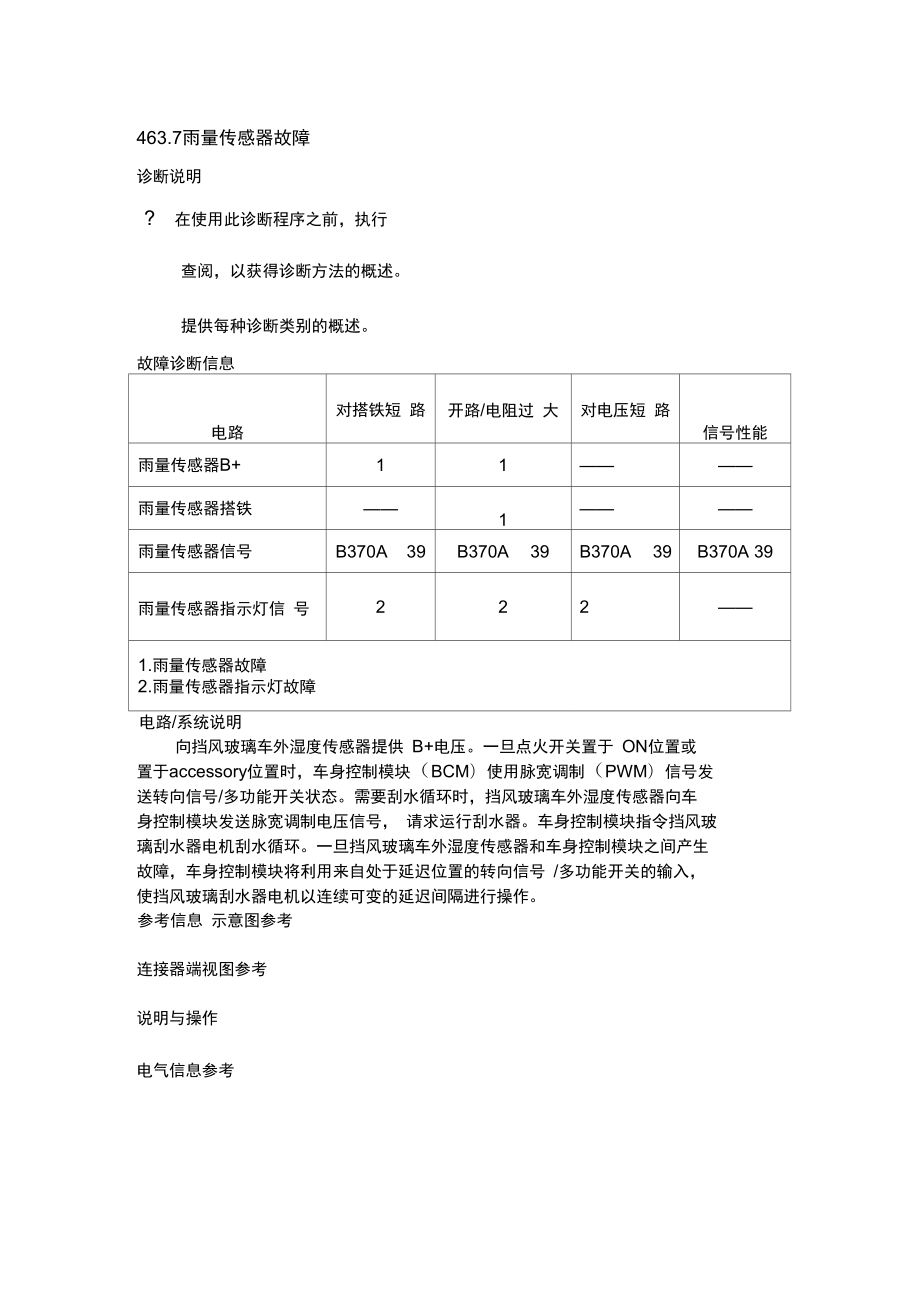

463.7雨量传感器故障诊断说明? 在使用此诊断程序之前，执行查阅，以获得诊断方法的概述提供每种诊断类别的概述故障诊断信息电路对搭铁短 路开路/电阻过 大对电压短 路信号性能雨量传感器B+11————雨量传感器搭铁——1————雨量传感器信号B370A 39B370A 39B370A 39B370A 39雨量传感器指示灯信 号222——1.雨量传感器故障2.雨量传感器指示灯故障电路/系统说明向挡风玻璃车外湿度传感器提供 B+电压一旦点火开关置于 ON位置或 置于accessory位置时，车身控制模块（BCM）使用脉宽调制（PWM）信号发 送转向信号/多功能开关状态需要刮水循环时，挡风玻璃车外湿度传感器向车 身控制模块发送脉宽调制电压信号， 请求运行刮水器车身控制模块指令挡风玻 璃刮水器电机刮水循环一旦挡风玻璃车外湿度传感器和车身控制模块之间产生 故障，车身控制模块将利用来自处于延迟位置的转向信号 /多功能开关的输入， 使挡风玻璃刮水器电机以连续可变的延迟间隔进行操作参考信息 示意图参考连接器端视图参考说明与操作电气信息参考故障诊断仪参考参见，以获取故障诊断仪信息电路/系统检验点火开关置于on位置，S80风窗刮水器/洗涤器开关置于低速位置。

挡 风玻璃刮水器应以低速工作 如果挡风玻璃刮水器不工作，则参见电路/系统测试雨量传感器故障1. 将点火开关置于OFF位置，断开B117 雨量传感器线束连接器2. 测试搭铁电路端子2和搭铁之间的电阻是否小于5 欧 如果大于规定值，则测试搭铁电路是否开路/电阻过大3. 点火开关置于ON位置，确认B+电压电路端子1和搭铁之间的测试灯点 亮 如果测试灯未点亮，则测试B+电压电路是否对搭铁短路或开路/电阻过大 4•将点火开关置于ON位置，测试信号电路端子3和搭铁之间的电压是否为4- 12 伏 如果小于规定范围，则测试信号电路是否开路 /电阻过大如果电路测试正 常，则更换卜车身控制模块5.如果所有电路测试都正常，则更换 B117 雨量传感器雨量传感器指示灯故障1. 将点火开关置于ON位置，用故障诊断仪指令所有指示灯测试点亮和熄灭， 确认雨量传感器指示灯在点亮和熄灭之间变化 如果雨量传感器指示灯始终保持点亮或始终熄灭，则更换 「!：■组合仪表2. 如果雨量传感器指示灯在点亮和熄灭之间变化，则更换 K9 车身控制模 块维修指南完成诊断程序后，执行 参见，以便对车身控制模块或组合仪表板进行更换、设置和编程。
