串联电容器仿真与建模.

文档格式:DOC| 34 页|大小 1.07MB|积分 16|2022-04-27 发布|文档ID:81363493
第1页
下载文档到电脑,查找使用更方便 还剩页未读,继续阅读>>
1 / 34
此文档下载收益归作者所有 下载文档
  • 版权提示
  • 文本预览
  • 常见问题

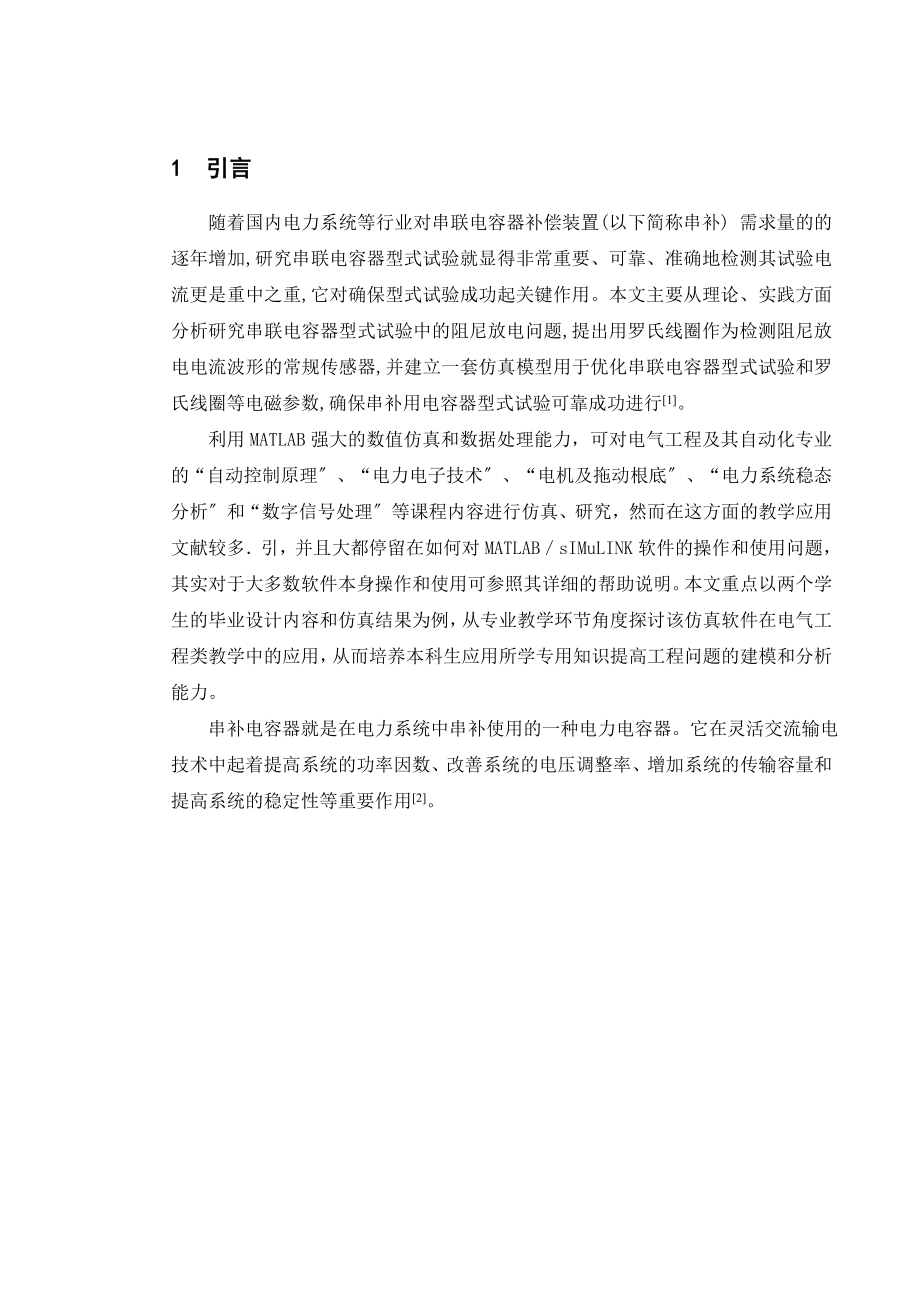

  • 1 引言随着国内电力系统等行业对串联电容器补偿装置(以下简称串补) 需求量的的逐年增加,研究串联电容器型式试验就显得非常重要、可靠、准确地检测其试验电流更是重中之重,它对确保型式试验成功起关键作用本文主要从理论、实践方面分析研究串联电容器型式试验中的阻尼放电问题,提出用罗氏线圈作为检测阻尼放电电流波形的常规传感器,并建立一套仿真模型用于优化串联电容器型式试验和罗氏线圈等电磁参数,确保串补用电容器型式试验可靠成功进行[1]利用MATLAB强大的数值仿真和数据处理能力,可对电气工程及其自动化专业的“自动控制原理〞、“电力电子技术〞、“电机及拖动根底〞、“电力系统稳态分析〞和“数字信号处理〞等课程内容进行仿真、研究,然而在这方面的教学应用文献较多.引,并且大都停留在如何对MATLAB/sIMuLINK软件的操作和使用问题,其实对于大多数软件本身操作和使用可参照其详细的帮助说明本文重点以两个学生的毕业设计内容和仿真结果为例,从专业教学环节角度探讨该仿真软件在电气工程类教学中的应用,从而培养本科生应用所学专用知识提高工程问题的建模和分析能力  串补电容器就是在电力系统中串补使用的一种电力电容器。

    它在灵活交流输电技术中起着提高系统的功率因数、改善系统的电压调整率、增加系统的传输容量和提高系统的稳定性等重要作用[2]2 电容器及其相关知识2.1 电容器的根底知识电容器是在两个金属电极中间夹一层绝缘材料〔介质〕构成,它是一种储存电能的元件,在电路中具有交流耦合、旁路、滤波、信号调谐等作用 〔1〕电容器的分类 ①电容器按结构可分为固定电容器、可变电容器、微调电容器.②按介质可分为空气介质电容器、固体介质〔云母、陶瓷、涤纶等〕电容器及电解电容器.③按有无极性可分为有极性电容器和无极性电容器〔2〕常用的电容器 ①圆片形瓷介电容器 瓷介电容器的主要特点是介质损耗较低,电容量对温度、频率、电压和时间的稳定性都比拟高,常用在高频电路及对电容器要求比拟高的场所 ②圆片形低频瓷介电容器 该电容器供电子设备中对损耗和容量稳定性要求不高的电路使用或作旁路、耦合之用 ③低频独石瓷介电容器 低频独石瓷介电容器用于旁路和低频隔直电路,特别适用于半导体电子电路,具有体积小、电容量大、特性稳定、电感小和高频性能好等优点④云母电容器云母电容器用于直流、交流和脉冲电路云母电容器具有优良的电气性能,绝缘强度高、损耗小,而且温度、频率特性稳定,但抗潮湿性能差。

    ⑤金属化纸介电容器 金属化纸介电容器的体积仅相当于纸介电容器的1/4其主要特点是具有自愈作用,当介质发生局部击穿后,经自愈作用,其电气性能可恢复到击穿前的状态,但绝缘性能较差该电容器广泛应用于自动化仪表和家用电器中,但不适用于高频电路,它的工作频率一般不宜超过几十千赫⑥涤纶电容器涤纶电容器是塑料薄膜电容器〔聚苯乙烯、聚丙烯、涤纶、聚碳酸酯电容器等〕中的一种,也是塑料薄膜电容器中产量较大、应用最广泛的一种,其电容量及耐压范围最宽涤纶电容器的电参数随温度变化较大,其中容量在温度超过100℃以后随温度的升高而急剧增加,因此它不宜作功率交流电容器,为使电容量稳定,应在80~100℃下使用较好⑦铝电解电容器 铝电解电容器用于直流或脉冲电路该电容器是有极性的,除正、负引出头外,外壳为负极⑧钽电解电容器 钽电解电容器主要用于替补铝电解电容器性能参数难以满足要求的电路中,例如,用于要求电容器体积小、上下限度范围宽、频率特性和阻抗特性要求高、产品稳定性、可靠性要求较高的电路电视机、录像机、摄像机、高保真音响设备等也选用局部钽电解电容器,以提高整机质量但电解电容器的价格较高 〔3〕电容器的符号图2.1 电容器的不同表示〔4〕电容器的主要性能指标①标称容量和允许误差:电容器储存电荷的能力,常用的单位是F、uF、pF。

    电容器上标有的电容数是电容器的标称容量电容器的标称容量和它的实际容量会有误差常用固定电容允许误差的等级见表3常用固定电容的标称容量系列见表4一般,电容器上都直接写出其容量,也有用数字来标志容量的,通常在容量小于10000pF的时候,用pF做单位,大于10000pF的时候,用uF做单位为了简便起见,大于100pF而小于1uF的电容常常不注单位没有小数点的,它的单位是pF,有小数点的,它的单位是uF如有的电容上标有“332”〔3300pF〕三位有效数字,左起两位给出电容量的第一、二位数字,而第三位数字那么表示在后加0的个数,单位是pF.②额定工作电压:在规定的工作温度范围内,电容长期可靠地工作,它能承受的最大直流电压,就是电容的耐压,也叫做电容的直流工作电压如果在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V③绝缘电阻:由于电容两极之间的介质不是绝对的绝缘体,它的电阻不是无限大,而是一个有限的数值,一般在1000兆欧以上,电容两极之间的电阻叫做绝缘电阻,或者叫做漏电电阻,大小是额定工作电压下的直流电压与通过电容的漏电流的比值。

    漏电电阻越小,漏电越严重电容漏电会引起能量损耗,这种损耗不仅影响电容的寿命,而且会影响电路的工作因此,漏电电阻越大越好④介质损耗:电容器在电场作用下消耗的能量,通常用损耗功率和电容器的无功功率之比,即损耗角的正切值表示损耗角越大,电容器的损耗越大,损耗角大的电容不适于高频情况下工作 〔5〕电容器的简易测试 电容器在使用前应对其漏电情况进行检测容量在1~100μF内的电容用R×1K挡检测;容量大于100μF的电容用R×10检测,具体方法如下:将万用表两表笔分别接在电容的两端,指针应先向右摆动,然后回到“∞〞位置附近表笔对调重复上述过程,假设指针距“∞〞处很近或指在“∞〞位置上,说明漏电电阻大,电容性能好;假设指针距“∞〞处较远,说明漏电电阻小,电容性能差;假设指针在“0〞处始终不动,说明电容内部短路对于5000pF以下的小容量电容器,由于容量小、充电时间快、充电电流小,用万用表的高阻值挡也看不出指针摆动,可借助电容表直接测量其容量 〔6〕 电容器的选用电容器的种类繁多,性能指标各异,合理选用电容器对产品设计十分重要 ①不同的电路应选用不同种类的电容器在电源滤波、退耦电路中要选用电解电容器;在高频、高压电路中应选用瓷介电容、云母电容;在谐振电路中,可选用云母、陶瓷、有机薄膜等电容器;用作隔直流时可选用纸介、涤纶、云母、电解等电容器,用在调谐回路时,可选用空气介质或小型密封可变电容器。

    ②电容器耐压的选择电容器的额定电压应高于实际工作电压的10~20%,对工作稳定性较差的电路,可留有更大的余量,以确保电容器不被损坏和击穿③容量的选择 对业余的小制作一般不必考虑电容器的误差对于振荡、延时电路,电容器容量应尽可能小,选择误差应小于5%,对于低频耦合电路的电容器其误差可大一些,一般10~20%就能满足要求④在选用时还应注意电容器的引线形式可根据实际需要选择焊片引出、接线引出、螺丝引出等,以适应线路的插孔要求⑤电容器在选用时不仅要注意以上几点,有时还要考虑其体积、价格、电容器所出的工作环境〔温度、湿度〕等情况⑥电容器的代用 在选购电容器的时候可能买不到所需要的型号或所需容量的电容器,或在维修时手头有的与所需的不相符合时,便考虑代用代用的原那么是:电容器的容量根本相同;电容器的耐压值不低于原电容器的耐压值;对于旁路电容、耦合电容,可选用比原电容容量大的代用;在高频电路中,代换时一定要考虑频率特性,应满足电路的要求〔7〕电容器使用考前须知①使用电容器时应测量其绝缘电阻,其值应该符合使用要求② 电容器外形应该完整,引线不应松动③电解电容器极性不能接反④ 电容器耐压应符合要求,如果耐压不够可采用串联的方法。

    ⑤某些电容器,其外壳有黑点或黑圈,在接入电路时应将该端接低电位或低阻抗的一端〔接地〕作电源去耦以及旁路用的电容器,通常应使用两只电容器并联工作,一只先用较大容量的电解电容器,作为低频通路;另选一只小容量的云母或瓷介电容器作为高频通路⑥温度对电解电容器的漏电流、容量及寿命都有影响,一般的电解电容器只能在50℃以下环境使用⑦用于脉冲电路中的电容器,应选用频率特性和耐温性能较好的电容器,一般为涤纶、云母、聚苯乙烯等电容器⑧ 可变电容器的动片应良好接地⑨ 可变电容器使用日久,动片间会有灰尘,应定期清洁处理2.2. 电容器组按电容器组熔丝配置来划分可分为外熔丝,内熔丝和无熔丝三种技术,这三种技术以下对其优点作进一步的说明:(1)具有内熔丝技术的优点,控制及保护的可靠性已被广泛的应用由用户的反应所证实2)无熔丝技术是电容技术开展到一定水平而自然出现的一种新的应用技术,其核心是基于成熟的现代电容技术和制造工艺3)无熔丝技术的应用已被IEEE,IEC等国际标准组织认可并为其制定出相关标准条款这也说明在国际上无熔丝技术已被认定为一种值得推广的成熟技术4)GE公司于1980年后期开始在输配电系统中应用无熔丝技术。

    1997年无熔丝技术开始在高压串补系统中被采用,如今已在许多国家被广泛应用,包括美国,巴西,南非,智利,澳大利亚作为串补设备的主要供给商的西门子和GE公司目前在国内及国际市场都在大力推广无熔丝技术的应用.可以预见这一新的技术2 .3 电力电容器技术的开展趋势〔1〕壳式并联及滤波电容器以国外先进水平为目标,在提高运行可靠性的根底上改善产品比特性考虑到国内实际情况,比特性有可能在近几年到达左右〔2〕今后几年直流输电换流站直流场用各种电容器的国产化、无熔丝电容器、串联电容器、风电和电气化铁道用补偿和滤波装置可能是产品开展的重点〔3〕紧跟国外先进技术,开发出适合我国国情、环境相容性更好的高压干式自愈式电容器〔4〕适应我国建设坚强智能电网要求,大力开展各种形式的自动补偿装置:包括TCR、MCR、TSC型静止无功补偿器(SVC)、静止同步补偿器(STATCOM),可控串联电容补偿装置,电容分压型电子式电压互感器等〔5)大力开发高能量密度的脉冲和储能电容器,以适应电动汽车开展和国防建设工程的迫切需要2.4 串联补偿技术应用介绍与兴旺国家相比.我国电网技术水平存在明显差距主要是500 kV电网线路输送能力偏低。

    我国目前正处在500 kV网络初步形成、220 kV电网逐步改造实现分区运行的开展阶段电网运行中存在的主要问题是输送容量较低受暂稳极限限制,500 kV长距离送电线路输送能力在60万~100万kW与国外相比有40—80万kV的差距[3]为解决这一问题,采用串联补偿技术来提高系统的传输能力是一个可选方案串联补偿系指固定串联电容补偿和可控串联电容补偿f简称固定串补和可控串补),在交流输电系统中利用串联电容器的容性阻抗,补偿输电线的局部感性阻抗使得发电机组问电气距离缩短,同步力矩增加,到达改善系统稳定性,减少功率输送引起的电压降和功角差,从而提高电力系统稳定运行水平,扩大线路输送容量,提高网络实际输送能力的目的可控串补是在串联电容器旁并联一个由晶闸管阀控制的电感回路,从而产生一个叠加在电容器上可控附加电流:实现了对串联补偿电容的外部等效容抗的控制:即通过对半导体晶闸管阀的触发控制来实现对串联补偿电容的平滑调节和动态响应的控制采用可控串补可以进一步提高电网的输电能力和电力系统稳定性,抑制电力系统低频振荡和次同步谐振以下主要讨论固定串补技术的应用参阅图1单线图,串补装置主要由电容器组、氧化锌避雷器、阻尼装置、动作的火花间隙、c-电容器组Z二氧化锌避雷器D一阻尼装置G一动作的火花间隙曰一旁路断路器图1 固定串补装置单线图旁路开关等主要设备以及相应的控制保护设备组成[4]。

    电容器组的作用如上所述主要是利用其容性阻抗,补偿输电线的局部感性阻抗以到达提高网络实际输送能力的目的氧化锌避雷器主要用于保护电容器组在故障状态下不受损害放电阻尼电路主要由一个空心电抗器组成,有时设计会包括一个跨接在电抗器两端的并联电阻器,放电阻尼电路用于限制电容器的最大峰值放电电流火花间隙一般为强制触发式空气间隙,以保护MOV的发热量不超过其限值旁路断路器与电容器组和过电压保护装置并联该断路器用于在方案或事故情况下将电容器组旁路或重新投入2.5 串联补偿装置的根本原理铁路交通运输是国民经济开展的命脉,同时也是制约经济开展的瓶颈之一由于目前我国经济飞速开展,电气化铁路的运能急剧增加,现有的牵引供电能力远远不能满足运输的要求,这将会大大制约国民经济的开展要提高现有的电气化铁道的牵引供电能力,就要求提高接触网的电压水平在电气化铁道牵引网中使用串联电容补偿装置,不但可以提高牵引网的电压,还能附带改善电气化铁道牵引网供电系统中的功率因数,从而大大提高铁路运输能力所以,将串联电容补偿装置接人供电臂,能直接有效地减小牵引供电系统电压损失,而且还能附带改善牵引供电系统功率因数[5]2.6 串联补偿装置的主要电气设备与保护原理 串联补偿装置的主要电气设备以南昆线电气化铁道串联电容补偿装置一共有8套,分别接人8个不同的铁路区间,能有效地提高南昆铁路运能。

    以永乐与汪甸车站之间的串联补偿装置为例,一次接线图如下:图4.1 串补装置一次设备图接触基于PLC控制的串联电容补偿装置在电气化铁道牵引网中的应用¨—— 放电间隙:在正常情况下,即使串联电容补偿装置投入有牵引负荷且无论牵引负荷大小,放电间隙都处于开断状态;只有在非正常情况下(接触网发生短路或串联电容器组两端出现高电压时),放电间隙被击穿,使处于过电压状况的电容器组被暂时短接,保护串联电容器组不受长时间、更高电压的危害2.6.2 串联补偿装置的保护原理当接在串联电容补偿装置后面的接触网发生故障,产生的短路电流使c串联电容器组两端电压瞬间升高时,FJ放电间隙被击穿,形成接触网短路电流、c串联电容器组被短接的放电电图4.1串补装置一次设备图图4.1中串补装置的组成元件及相应功能如下:c—— 串联电容器组:为串联电容补偿装置主设备由多台电容器通过串并联方式形成电容器组,牵引负荷电流I通过后产生容性电压降跳变(相对于感性电压降为电压升),从而抬高馈线出口电压T—— 电压互感器:监测串联电容补偿装置工作状况通过遥测装置把串联电容补偿装置工作时提高的接触网丁作电压发送给供电调度中心,以方便中心技术人员24小时观察接触网的电压。

    旁路断路器:完成遥控分合闸操作,可以在馈线不停电状态下完成c串联电容补偿装置的投切lQs——旁路隔离开关、2Qs—— 串联电容补偿装置进出线隔离开关:当2QS处于分闸状态、1QS处于合闸状态时串联电容补偿装置退出运行;当2QS处于合闸状态、1QS处于分闸状态时串联电容补偿装置投入运行L—— 阻尼电抗:L阻尼电抗与FJ放电间隙相串联在FJ放电间隙被击穿,通过L阻尼电抗构成c串联电容器组放电回路,其作用是限制c串联电容器组放电过渡过程,满足其对爆破能量的要求在馈线断路器没动作跳闸前也是接触网短路电流的通过回路s——旁路开关:由高压继电器、动静触头K、操作(电流)线圈Ml、M2、电磁铁、计数器组成与 放电间隙串联,其作用是当处于非正常情况下(接触网发生短路或串联电容器组两端出现高电压),使其合闸后直接短接FJ放电间隙使FJ放电间隙熄弧、开断间隙同时,通过与之相串联的L阻尼电抗短接c串联电容器组,保护电容器组不受高电压危害lF、2F—— 氧化锌避雷器:当出现雷电天气时,将电容器组上的过高电压引入大地来保护电容器组接触网短路电流、c串联电容器组放电电流流过S旁路开关的Ml、M2线圈,使主触头K闭合。

    一方面,直接旁路M2、FJ放电间隙使FJ放电间隙熄弧、开断间隙;另一方面,经Ml线圈形成接触网短路电流、c串联电容器组放电电流长期通道由于Ml中流过接触网短路电流、c串联电容器组,放电电流足以维持其主触头K始终闭合,直至牵引变电所馈线断路器跳闸,切除短路电流,且c串联电容器组放电电流小于某一值(200A),Ml线圈吸合力小于反弹簧力时,那么主触头K自动开断2.7 串联电容器型式试验的介绍根据国家标准GB/T6115.1对串联电容器试验的有关规定可知,串联电容器的阻尼放电试验是一个欠阻尼的振荡放电,其等效电路如图2.1所示图2.l 串联电容器试验原理的等效电路在图2.1中为放电回路等效电阻〔包括线路电阻和电容器内阻〕,为放电回路的等效电感,当电容器C充电到电容器放电时电压值后,合上开关后,该回路电流为 式2.1 式2.2 式2.3 式2.4 式中为回路放电时角频率;为回路的固有角频率;为阻尼系数;为放电电流的峰值。

    3 MATLAB概述3.1 MATLAB 的特点当它进行各种数学运算和做图时可以采用人机交互方式,此时对MATLAB 的操作并不比使用计算器更复杂可以处理极复杂的问题:MATLAB 的易用性并不说明它能力弱,在MATLAB 提供的资料中,有关于模拟航天飞机降落这样复杂的例题事实上,MATLAB 本身就是计算机的一种高级语言,当用户用程序的方式把上面罗列的数学运算组织到一起,就可以充分发挥MATLAB 处理复杂问题的能力丰富的工具箱:工具箱是由世界级的专家针对专门问题而设计的MATLAB 软件包,MATLAB513 已有20 个以上工具箱,例如统计、通讯、神经网络、金融、模糊逻辑等工具箱,使用这些工具箱可以看作是“站到了世界巨人的肩膀上〞并且用户可以用MATLAB 语言设计自己的工具箱添加到MATLAB 工具箱家族中[6]开放式系统:MATLAB 主要用函数进行工作,函数主要以M文件来表达M 文件是一个不加编译的文本文件,MATLAB 的绝大多数工具箱用M文件写成这也就是说,你可以用任何一种文本编辑器来阅读、编写MATLAB 的函数和工具箱,更重要地是MATLAB 现有的函数和工具箱成为大家学习的范本。

    高超的做图能力:但凡MATLAB 处理的问题,它都可以给出二维、三维图形图形用户界面(GUI) :建模、分析、模拟等系统分析的关键步骤都可以在MATLAB 提供的图形窗口中进行此时,过去进行系统分析时的列方程、构图、计算、反应等复杂的工作都简化为鼠标的拖动丰富的数学函数[7]3.2 MATLAB 概貌MATLAB 是基于矩阵运算的人机交互系统,它并不需要事先定义矩阵的阶数,特别适用于需要矩阵和矢量运算的系统分析问题,它还可以接受诸如C、FORTRAN 一类非交互式语言编写的程序MATLAB 由如下5 个方面组成MATLAB 语言:这是一种适合于矩阵运算的高级语言,它具有函数、数据结构、输入/ 输出、面向对象(OOP) 等特点它可以通过交互式即时输入片段小程序、数学公式、函数进行即时输出的运算,也可以编制完整的大型程序进行复杂的运算与利用C语言或Fortran语言作计算的重新设计相比,利用MATLAB软件,可以节省大量的编程时间[8]MATLAB和Mathematica、Maple并称为三大数学软件它在数学类科技应用软件中在数值计算方面首屈一指MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创立用户界面、连 接其他编程语言的程序等,主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

    MATLAB的根本数据单位是矩阵,它的指令表达式与数学、工程中常用的形式十分相似,故用MATLAB来解算问题要比用C,FORTRAN等语言完成相同的事情简捷得多,并且mathwork也吸收了像Maple等软件的优点,使MATLAB成为一个强大的数学软件在新的版本中也参加了对C,FORTRAN,C++ ,JAVA的支持可以直接调用,用户也可以将自己编写的实用程序导入到MATLAB函数库中方便自己以后调用,此外许多的MATLAB爱好者都编写了一些经典的程序,用户可以直接进行下载就可以用[9] 3.2.1 开展历程20世纪70年代,美国新墨西哥大学计算机科学系主任Cleve Moler为了减轻学生编程的负担,用FORTRAN编写了最早的MATLAB1984年由Little、Moler、Steve Bangert合作成立了的MathWorks公司正式把MATLAB推向市场到20世纪90年代,MATLAB已成为国际控制界的标准计算软件 特点  〔1〕此高级语言可用于技术计算   〔2〕此开发环境可对代码、文件和数据进行管理   〔3〕交互式工具可以按迭代的方式探查、设计及求解问题   〔4〕数学函数可用于线性代数、统计、傅立叶分析、筛选、优化以及数值积分等   〔5〕二维和三维图形函数可用于可视化数据   〔6〕各种工具可用于构建自定义的图形用户界面   〔7〕各种函数可将基于MATLAB的算法与外部应用程序和语言〔如 C、C++、Fortran、Java、COM 以及 Microsoft Excel〕集成[2] 〔8〕不支持大写输入,内核仅仅支持小写 优势〔1〕友好的工作平台和编程环境  MATLAB由一系列工具组成。

    这些工具方便用户使用MATLAB的函数和文件,其中许多工具采用的是图形用户界面包括MATLAB桌面和命令窗口、历史命令窗口、编辑器和调试器、路径搜索和用于用户浏览帮助、工作空间、文件的浏览器随着MATLAB的商业化以及软件本身的不断升级,MATLAB的用户界面也越来越精致,更加接近Windows的标准界面,人机交互性更强,操作更简单而且新版本的MATLAB提供了完整的联机查询、帮助系统,极大的方便了用户的使用简单的编程环境提供了比拟完备的调试系统,程序不必经过编译就可以直接运行,而且能够及时地报告出现的错误及进行出错原因分析 〔2〕简单易用的程序语言  Matlab一个高级的矩阵/阵列语言,它包含控制语句、函数、数据结构、输入和输出和面向对象编程特点用户可以在命令窗口中将输入语句与执行命令同步,也可以先编写好一个较大的复杂的应用程序〔M文件〕后再一起运行新版本的MATLAB语言是基于最为流行的C++语言根底上的,因此语法特征与C++语言极为相似,而且更加简单,更加符合科技人员对数学表达式的书写格式使之更利于非计算机专业的科技人员使用而且这种语言可移植性好、可拓展性极强,这也是MATLAB能够深入到科学研究及工程计算各个领域的重要原因。

    〔3〕强大的科学计算机数据处理能力  MATLAB是一个包含大量计算算法的集合其拥有600多个工程中要用到的数学运算函数,可以方便的实现用户所需的各种计算功能函数中所使用的算法都是科研和工程计算中的最新研究成果,而前经过了各种优化和容错处理在通常情况下,可以用它来代替底层编程语言,如C和C++ 在计算要求相同的情况下,使用MATLAB的编程工作量会大大减少MATLAB的这些函数集包括从最简单最根本的函数到诸如矩阵,特征向量、快速傅立叶变换的复杂函数函数所能解决的问题其大致包括矩阵运算和线性方程组的求解、微分方程及偏微分方程的组的求解、符号运算、傅立叶变换和数据的统计分析、工程中的优化问题、稀疏矩阵运算、复数的各种运算、三角函数和其他初等数学运算、多维数组操作以及建模动态仿真等 〔4〕出色的图形处理功能   图3.1 形处理功能MATLAB自产生之日起就具有方便的数据可视化功能,以将向量和矩阵用图形表现出来,并且可以对图形进行标注和打印高层次的作图包括二维和三维的可视化、图象处理、动画和表达式作图可用于科学计算和工程绘图新版本的MATLAB对整个图形处理功能作了很大的改良和完善,使它不仅在一般数据可视化软件都具有的功能〔例如二维曲线和三维曲面的绘制和处理等〕方面更加完善,而且对于一些其他软件所没有的功能〔例如图形的光照处理、色度处理以及四维数据的表现等〕,MATLAB同样表现了出色的处理能力。

    同时对一些特殊的可视化要求,例如图形对话等,MATLAB也有相应的功能函数,保证了用户不同层次的要求另外新版本的MATLAB还着重在图形用户界面〔GUI〕的制作上作了很大的改善,对这方面有特殊要求的用户也可以得到满足 〔5〕应用广泛的模块集合工具箱  MATLAB对许多专门的领域都开发了功能强大的模块集和工具箱一般来说,它们都是由特定领域的专家开发的,用户可以直接使用工具箱学习、应用和评估不同的方法而不需要自己编写代码目前,MATLAB已经把工具箱延伸到了科学研究和工程应用的诸多领域,诸如数据采集、数据库接口、概率统计、样条拟合、优化算法、偏微分方程求解、神经网络、小波分析、信号处理、图像处理、系统辨识、控制系统设计、LMI控制、鲁棒控制、模型预测、模糊逻辑、金融分析、地图工具、非线性控制设计、实时快速原型及半物理仿真、嵌入式系统开发、定点仿真、DSP与通讯、电力系统仿真等,都在工具箱〔Toolbox〕家族中有了自己的一席之地 〔6〕实用的程序接口和发布平台  新版本的MATLAB可以利用MATLAB编译器和C/C++数学库和图形库,将自己的MATLAB程序自动转换为独立于MATLAB运行的C和C++代码。

    允许用户编写可以和MATLAB进行交互的C或C++语言程序另外,MATLAB网页效劳程序还容许在Web应用中使用自己的MATLAB数学和图形程序MATLAB的一个重要特色就是具有一套程序扩展系统和一组称之为工具箱的特殊应用子程序工具箱是MATLAB函数的子程序库,每一个工具箱都是为某一类学科专业和应用而定制的,主要包括信号处理、控制系统、神经网络、模糊逻辑、小波分析和系统仿真等方面的应用[10] 〔7〕应用软件开发〔包括用户界面〕  在开发环境中,使用户更方便地控制多个文件和图形窗口;在编程方面支持了函数嵌套,有条件中断等;在图形化方面,有了更强大的图形标注和处理功能,包括对性对起连接注释等;在输入输出方面,可以直接向Excel和HDF5进行连接MATLAB 主要部件有:Simulink 子系统,Stateflow 子系统,Realtime Workshop C 代码生成器,用于专门问题的工具箱4 Simulink/Power System工具箱简介 Simulink工具箱的功能是在MATLAB环境下,把一系列模块连接起来,构成复杂的系统模型;电力系统(PowerSystem)仿真工具箱是在Simulink环境下使用的仿真工具箱,其功能非常强大,可用于电路、电力电子系统、电动机系统、电力传输等领域的仿真,它提供了一种类似电路搭建的方法,用于系统的建模。

    本章以MATLAB6.1版本为根底,首先概述Simulink和PowerSystem工具箱所包含的模块资源和Simulink/PowerSystem的模型窗口;其次介绍Simulink/PowerSystem模块的根本操作[11]4.1 Simulink工具箱简介 在MATLAB命令窗口中键人“Simulink'’命令,便可翻开Simulink工具箱窗口,如图3.1所示图3.1 Simulink模型库界面 在图3.1所示的界面左侧可以看到,整个Simulink工具箱是由假设干个模块组构成的在标准的Simulink工具箱中,包含连续模块组(Continuous)、离散模块组(Discrete)、函数与表模块组(Function&Tables)、数学运算模块组(Math)、非线性模块组(Nonlinear)、信号与系统模块组(Signals&Systems)、输出模块组(Sinks)、信号源模块组(Sources)和子系统模块组(Subsystems)等现简要介绍电力电子电路仿真要使用的模块组和模块电力电子电路使用的模块组有连续模块组、数学运算模块组、非线性模块组、信号与系统模块组、输出模块组、信号源模块组和子系统模块组等[12]。

    Sinks模块组及其图标该模块组包括的主要模块及其图标如图3.2所示,共由9个标准根本模块图3.2 Sinks模块组 Sources模块组及其图标该模块组包括的主要模块及其图标如图3.3所示,共由18个标准根本模块图3.3 Sources模块组4.2 Power System工具箱简介在MATLAB命令窗口中键入“powerlib〞命令,那么将得到如图3.4所示的工具箱图3.4 电力系统工具箱界面在该工具箱中有很多模块组,主要有电源、元件、电力电子、电机系统、连接器、测量、附加、演示等模块组双击每一个图标都可翻开一个模块组 电源〔Electrical sources〕模块组电源模块组包括:直流电压源、交流电压源、交流电流源、三相电源、三相可编程电压源、受控电压源和受控电流源等根本模块电源模块组中各根本模块及其图标如图3.5所示图3.5 电源模块组5 串联电容器试验电流测控系统见面建模与仿真串补电容器就是在电力系统中串联使用的一种电力电容器它在灵活交流输电技术中起着提高系统的功率因数、改善系统的电压调整率、增加系统的传输容量和提高系统的稳定性等重要作用[13]根据国家标准GB/T6115.1-1988和等效国际标准IEC60143-1-1992可知,串联电容器试验是一个欠阻尼的振荡放电回路,其等效电路模型可以用图2.1表示,图中为试验回路总电阻,当串补电容器充电到电压值后,立即合上开关,设为放电电流的峰值,那么该回路的放电电流为 式5.1式中为试验回路放电电流角频率,为放电回路固有频率,为阻尼系数,为试验回路总电感[14]。

    5.1 罗氏线圈仿真模型的分析与构建5.1.1罗氏线圈简介 罗氏线圈〔Rogowski coil〕,如图4.2所示,它因被测电流所产生的磁场变化而感应出相应的电动势,本身并不与被测电流回路存在直接电的联系[15]它是一特殊结构的空心线圈,不含铁心,不存在磁饱和问题,也不存在动热稳定问题,而且对被测电流的大小几乎不受限制它只与被测载流导体之间存在互感,因此,它特别适合于在外界杂散磁场极为复杂的情况下测量电流,如在脉动功率源中测量脉冲电流之外,还包括电力系统中的暂态电流、稳定交流大电流以及继电保护用电流监测等方面,以及作为电解行业中检测电解槽直流大电流的常规设备[16]图5.1 串补电容器型式试验原理示意图图5.2 加工完毕的罗氏线圈传感头罗氏线圈的外形结构示意图如图4.3〔a〕和〔b〕所示图中骨架心的横截面为圆形或者矩形,,和分别为线圈内、外直径和中心直径,那么线圈中心周长为,为圆形截面直径,和为矩形截面的径向厚度和轴向高度,为骨架芯截面面积〔a〕罗氏线圈结构示意图〔b〕骨架芯的横截面尺寸示意图〔c〕 带上RC积分器的罗氏线圈等值电路图5.3 罗氏线圈的外形结构和截面尺寸示意图5.1.2 罗氏线圈的工作机理分析 当不考虑罗氏线圈的分布电容时,由它的等值电路图5.3〔c〕和电磁感应定律有 式5.2式中表示被测电流;和分别表示罗氏线圈的感应电流和电动势;和分别表示罗氏线圈的内阻和自感;M为罗氏线圈与试验电流母线之间的互感系数;表示罗氏线圈阻尼电阻的端电压,表示真空磁导率[17]。

    当不考虑罗氏线圈的分布电容时,罗氏线圈自感和互感之间满足下面的关系式: 式中:l和S分别为环形骨架芯平均周长和截面面积,n为罗氏线圈的小线匝匝数分析〔式5.2〕可知,当较大且满足时,那么被测电流为 式5.3这种罗氏线圈实质上相当于一个微分环节,又称为外积分式罗氏线圈要使其输出信号复原出被测电流波形,就必须后接一个积分复原电路因此,可以根据罗氏线圈的等值电路图5.3〔c〕构建它的Simulink的仿真模型,其电气参数如自感、内阻和分布电容,可以通过测量获取[18]5.2整个测控系统仿真模型的分析与构建5.2.1罗氏线圈感应电动势的数学模型分析法 当进行串补电容器型式试验时,被测电流就是串补电容器型式试验电流,即:因此,罗氏线圈获得的感应电动势的表达式为 式5.4 当罗氏线圈接上RC无源积分器后【见图5.3〔c〕所示】,其输入和输出的关系为 式5.5 假设积分电容的初始电压为零,因此,被测电流的波形可以近似表示为 式5.6 式5.6即为利用外积分式罗氏线圈获得串补电容器式试验的电流波形的根本关系式[19]。

    联立式5.6和式5.1,可以构建整个测控系统获得的感应电动势的Simulink仿真系统的数学模型为: 式5.7 其中,和分别为 式5.8 式5.9式5.7说明,感应电动势由两局部组成,即 和,它们的大小均取决于型式试验回路参数和罗氏线圈的电气参数[20]线圈感应电动势、终端电阻端电压、积分器输出电压感应电动势和被测电动势的仿真的数学模型如图4.4所示如图5.4 串补电容器型式试验中罗氏线圈获得的感应电动势的数学模型5.2.2 感应电动势仿真模型的构建法图5.5 感应电动势子系统的Simulink仿真模型图5.6罗氏线圈的仿真模型要创立的Simulink仿真模型,需要以下几个步骤:〔1〕基于〔式5.7〕和、〔式5.1〕构建感应电动势信号的子系统〔subsystem〕,图5.5所示,它由以下几个功能模块构建而成:Clock、Gain、Product、Sum、Sine wave、Math Function、Controlled Voltage Source和integrator。

    图中W表示;L表示 (本例取值为180微亨即180e-6);USC0表示 (本例分别取值为微亨即);L_C表示罗氏线圈的自感;n表示罗氏线圈的匝数当充电电压时,图中各个功能模块的参数分别设置如下:1〕Gain 模块名为-Derta的参数为:〔即取值的相反数〕; 2〕正弦波形Sine wave的参数为:〔幅值〕栏为1、为0、〔频率〕栏为〔即的取值〕、〔相位〕为0、Sample time〔采样时间〕为;余弦波形Sine wave1的参数为:〔幅值〕栏为1、为0、〔频率〕栏为〔即的取值〕、〔相位〕为、Sample time〔采样时间〕为; 3〕名为Derta2的Gain模块参数为:〔即的取值〕;名为W的Gain模块参数为:〔即的取值〕;名为USC0/WL的Gain模块参数为:;名为-L_C/n的Gain模块参数为:; 4〕Controlled Voltage Source功能模块的调用方法为:点击SimPowerSystems模块库,点击Electrical Sources模块库,就可以调用出该模块,且使用它默认参数 〔2〕构建基于图5.2〔c〕所示的罗氏线圈的Simulink仿真模型,为了便于被测电流波形相比拟,在罗氏线圈的积分器的输出端接上反相器〔由放大倍数为-1的Gain功能模块构成〕,如图4.6所示,并保存为exm_24_Rogowskicoil.mdl。

    它包括以下几个功能模块:1〕Series RLC Branch(调用方法为:点击SimPowerSystems模块库,点击Elements模块库,就可以调用出该模块)、Voltage Measurement 、Scope 和Connectors图中R_C〔取值〕、C_C〔取值〕和L_C〔取值〕分别表示罗氏线圈的内阻、分布电容和自感,其他参数如积分电阻R〔取值〕、积分电容〔取值〕、采样电阻RS〔取值〕,见图中标示2〕设置罗氏线圈的内阻Series RLC Branch_1功能模块参数,Resistance(电阻)栏设置为2.82、Inductance(电感)栏设置为0、Capacitance(电容)栏设置为inf;设置罗氏线圈的电感Series RLC Branch_2功能模块参数,Resistance(电阻)栏设置为0、Inductance(电感)栏设置为〔即〕、Capacitance(电容)栏设置为inf;设置罗氏线圈的内阻Series RLC Branch_3功能模块参数,Resistance(电阻)栏设置为0、Inductance(电感)栏设置为0、Capacitance(电容)栏设置为〔即〕;同理,按照上述方法分别设置采样电阻RS 、积分电阻R和积分电容C的参数。

    3〕设置Scope参数:将名为感应电动势监测的Scope模块中的Data history设置为:Variabl name:e,Save format:Array;将名为感应电动势监测的Scope模块中的Data history设置为:Variabl name:,Save format:Array;将名为感应电动势监测的Scope模块中的Data history设置为:Variabl name:,Save format:Array4〕设置仿真参数:start time为0,stop time为,solver options为“ode23tb(Stiff/BDF2)〞,其他为它的默认参数将串补电容器型式试验回路参数和外积分式罗氏线圈结构和电磁参数以及RC无源积分器参数均列于表5.1中表5.1串补电容器型式试验回路参数和外积分式罗氏线圈及其测量回路电气参数型式试验参数罗氏线圈电气参数,,,,,备注:,,5.3.仿真与结果分析利用MATLAB中Simulink仿真环境建立基于图5.1和5.3〔c〕所示电路的仿真模型,该模型由感应电动势和罗氏线圈及其测量回路构成〔a〕〔b〕〔c〕〔d〕图5.6 感应电动势、罗氏线圈终端电压、积分器输出电压、被测电流的仿真波形〔a〕罗氏线圈获得的感应电动势仿真波形;〔b〕罗氏线圈终端电压仿真波形;〔c〕积分器输出电压仿真波形;〔d〕被测电流的仿真波形6 结束语本文主要论述了MATLAB的相关知识和运用Simulink工具箱对串联电容器测控系统系统建模与仿真。

    本次论文与设计的完成对我是一个巨大的鼓励,使我在学术研究方面充满信心;更为我在今后的学习与工作中提供了珍贵的经验在毕业设计完成的过程中得到了许多老师和同学的帮助在学习.工作和论文写作中,得到了同学们的热诚帮助,在此向他们表示由衷的感谢参考文献:[ 1 ] 李维波,毛承雄,陆继明,等,分布电容对Rogowski 线圈动态特性影响研究[J ]1 电工技术学报,2004 ,19 (6) :122171[ 2 ]毛承雄.李维波.陆继明.左强林串补用电容器型式试验电流仿真研究[期刊论文]-高电压技术 [ 3 ]王健.串联补偿技术应用浅析.机械管理开发,2005(10)[ 4 ]期刊论文毛承雄.李维波.陆继明.左强林.MAO Chengxiong.LI Weibo.LU Jiming.ZUO Qianglin 串补用电容器型式试验电流仿真研究-高电压技术2005,31(3)[ 5 ]GB/T 6115.3-2002.电力系统用串联电容器 第3局部:内部熔丝 2003[ 6 ]段卫国.李毅山.阳少军贺州500 kV串联补偿电容器装置技术特点[期刊论文]-电力电容器与无功补偿 2021(6)[ 7 ] 柴瑞娟.MATLAB语言在自动控制原理教学中的应用口].南京:电气电子教学学报,2001,23(6):25~26[ 8 ] 沈艳霞等.MATLAB在电力电子学仿真中的应用[J].无锡:无锡轻工大学学报,2001(4):03~06[ 9 ] 张葛祥,李娜. MATLAB仿真技术与应用.北京:清华大学出版社,2003.[10 ]张森,张正亮. MATLAB仿真技术主导实例应用教程.北京:机械工业出版社,2004.[11 ]钟麟,王峰. MATLAB仿真技术与应用教程.北京:国防工业出版社,2004[ 12 ]范影乐.杨胜天.李轶.MATLAB仿真应用详解.北京:人民邮电出版社.2001[13 ] 陈桂明,张明照,等,应用MA1U B建模与仿真北京:科学出版社,2001[14 ]李维波,毛承雄,李启炎,等1 神光Ⅲ强激光能源模块测量线圈研究[J ]1中国电机工程学报,2003 ,23 (5) :532571[15 ] Li Weibo , Mao Chengxiong , Lu J iming. A novel fiber2optic current meas2urement inst rument for high2power laser source[J ]. Journal of Elect ricaland Elect ronics Engineering , 2003 , 3 (2) : 8352841.[16 ] 李维波,毛承雄,陆继明,等1 强激光能源模块地电流测量线圈研究[J ]1高电压技术,2003 ,29 (7) :452471[17 ] Li Weibo , Mao Chengxiong , Lu J iming. Study of novel measurement in2st rumentation inspecting the state of the cell during elect rolytic roastingprocess[J ]. Journal of Elect rical and Elect ronics Engineering , 2003 , 3(2) : 9352942.[18 ] 李维波,毛承雄,李启炎,等1 陡脉冲大电流的Rogowski 测量线圈仿真研究[J ]1 高电压技术,2002 ,28 (8) :112131[19 ] 李维波,毛承雄,陆继明,等,分布电容对Rogowski 线圈动态特性影响研究[J ]1 电工技术学报,2004 ,[20 ] The MathWorks , Inc. MATLAB [ CP/ DK ] . :/ / mathworks. com ,2000 - 09 - 20.致 谢在本文即将完成之际,谨向所有给予我关心、支持和帮助的老师和同学们致以深深的谢意。

    首先,感谢我的指导老师,因为本设计是在指导老师的悉心指导下完成的指导老师严谨的治学态度和一丝不苟的工作作风给我留下了深刻的印象,必将对我今后的工作和生活产生极大的影响指导老师指引了我的设计的写作的方向和构架,并对本设计进行了认真的批阅,他循循善诱的教导给予我无尽的启迪感谢电气工程专业教研室所有老师,在毕业设计期间,他们给予了我极大的鼓励与帮助;他们专业知识渊博,工作认真负责,关心学生,是我前进路上的好典范感谢在大学期间所有传授我知识的老师,是他们的悉心教导使我有了良好的专业课知识,这也是设计得以完成的根底在论文的写作过程中,通过查资料和搜集有关的文献,培养了自学能力和动手能力并且由原先的被动的接受知识转换为主动的寻求知识,这可以说是学习方法上的一个很大的突破在以往的传统的学习模式下,我可能会记住很多的书本知识,但是通过毕业设计,我学会了如何将学到的知识转化为自己的东西,学会了怎么更好的处理知识和实践相结合的问题总之,此次设计的写作过程,我收获了很多此次设计的完成既为大学四年划上了一个完美的句号,也为将来的人生之路做好了一个很好的铺垫再次感谢在大学传授给我知识以及给我帮助和鼓励的老师,同学和朋友,谢谢你们。
