地下管线保护专项施工综合方案

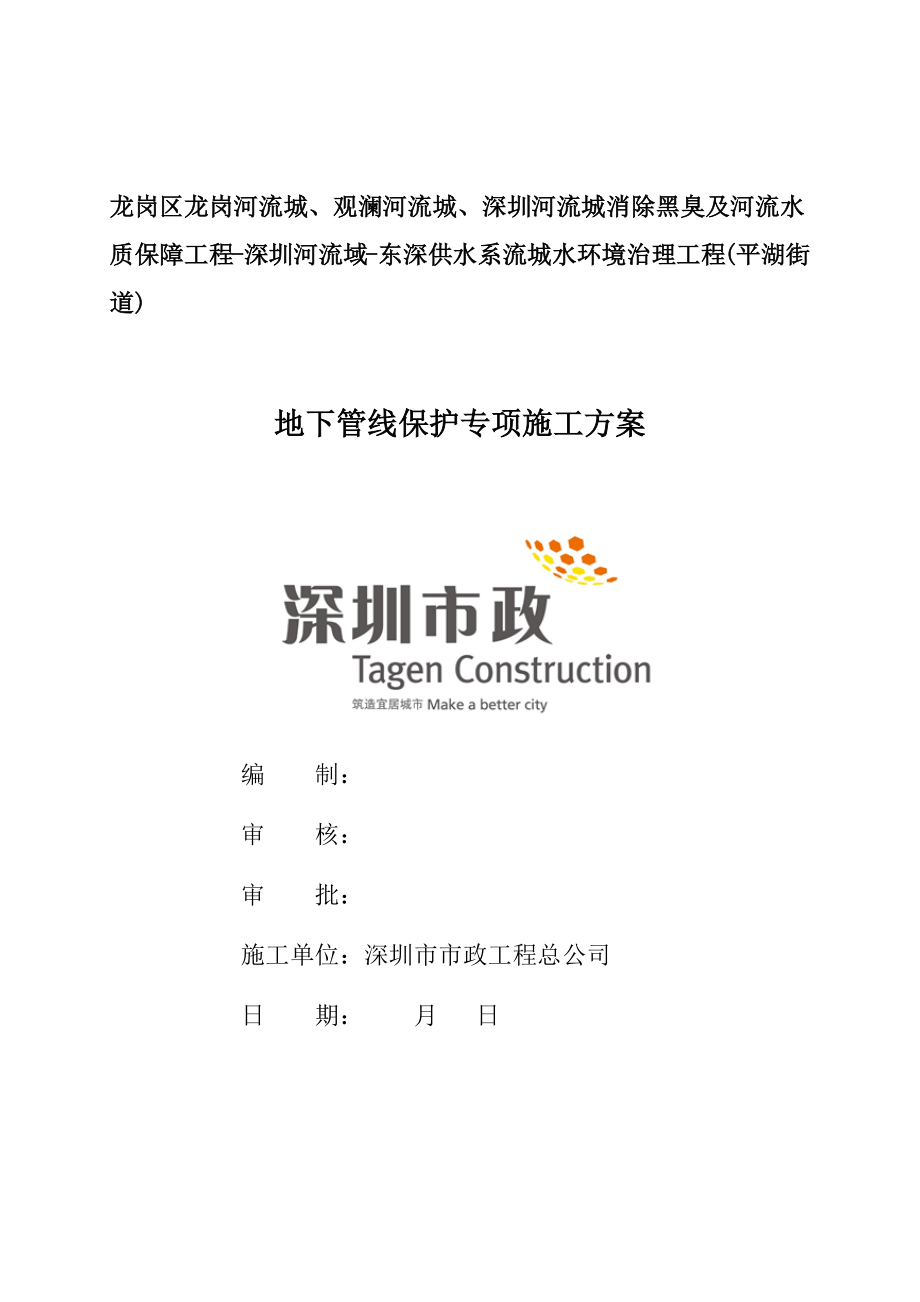

龙岗区龙岗河流城、观澜河流城、深圳河流城消除黑臭及河流水质保障工程-深圳河流域-东深供水系流城水环境治理工程(平湖街道) 地下管线保护专项施工方案编 制：审 核：审 批：施工单位：深圳市市政工程总公司日 期： 月 日目 录第一章 工程概况 1第二章 施工区域内地下综合管线分析 22.1、施工区域内地下管线类别 2第三章 综合管线保护前期工作 33.1收集地下管线勘探资料 33.2现状地下管线实地勘测 33.3编制综合管线保护施工程序 33.4、人工探沟开挖 3第四章 综合管线保护专项措施 44.1、燃气管线保护 44.2、电力管线保护 64.3、给、排管道保护 84.4、通信管线保护 10第五章 综合管线保护技术措施 11第六章 综合管线保护安全文明施工措施 12第七章 综合管线保护环境卫生管理措施 13第八章 施工注意事项 13第九章 事故应急解决 14第一章 工程概况一、工程概况:本工程为龙岗区龙岗河流城、观澜河流城深圳河流城消除黑臭及河流水质保障工程-深圳河流域- -东深供水系流城水环境治理工程(平湖街道)第一批次正本清源、海吉星面源污染部分。
本工程位于龙岗区平湖街道白泥坑社区，平谢街道位于龙岗区西北部，西与宝安区观澜街道接展，南与板田街道布吉街道此邻，北接东莞市,辖区面积41.8平方公里下楼12个社区为解决龙岗区平湖街道白泥杭社区片区内社区水环境污染问题提高龙岗区生态环境质量,现从源头上对该片区内社区乱接乱排、错接乱排、面污混流捧水出口接市政管道不完善等着水管网进行执理改造，使污水在源头得以收集或解决，杜绝上游污水污染下游雨水或清水，缩小污染范畴，从面使得龙岗区社区的污水得到最大度的收集，实现创立排水达标社区的目的根据招标文献和建设单位委托任务规定,根据社区上报小微水体位置梳理东深供水莱平湖街道范畴内香正本清源片区共8个，第一批次涉及了3个片区，41个社区，即港华鸿记实业有限公司、中宝通农产品物流园、南国明珠幼儿园外厂区、云海酒店深圳市洪记惠农蔬果有限公司、鑫秦源农产品加工厂、嘉朗精密模具塑胶制品(深圳)有限公司、港华鸿记五金厂、金丰农贸批发、友乐塑胶五金厂、成丰食品有限公司、深圳市金中意陶瓷艺术有限公司、精艺大厦艺源精工塑胶五金厂、香港步通乳制品加工厂和昌达工艺品厂、乐丰制造厂、原味坊棋焱纸品厂、新天地绿色家园公寓管理处、深圳市瑞丰园贸易发展有限公司、海吉星绿色家园公寓、大重商行、七尖峰干货行、海吉星国际农产品物流园-K14栋、绿色家园、利达高制品厂、宝利金属制品厂、丰记冰厂、深圳市星鲜源果品实业有限公司、炜通玩具场、金农地西式蔬菜市场、新迪印刷厂，盛进吸型厂、深划依谷网电子商务有限公司、海吉星加油站、海吉星公交总站、龙岗区平湖街道消防中队。
二.设计内容:本批允正本清源内容涉及 新建面污水作道、合流立管改造以及阶属构筑物路面破除及修复交通碗解等共新建DN200~DN600雨污水管网工程量量42671m，新建DN160~DN200雨水立管5933m,污水检查井1030座，雨水检查井1002座，新建300x300~ 400水边为5414m具体施工区域见下图： 第二章 施工区域内地下综合管线分析2.1、施工区域内地下管线类别2.1.1本项目波及工业区较多，因此地下管线较复杂，分别有：给排水管线、电力管线、电信管线、燃气管线等；管线类型分别有：铸铁管、塑胶管、混凝土管、PVC管等2.2、施工安全风险分析2.2.1、机械在开挖至地下管线，若存在高程偏差较大时，容易对地下管线导致破坏；2.2.2施工至地下管线时，若遇雷雨天气，如管线存在破口，易被雨水灌入而对管线存在破坏的风险2.2.3 地下管道施工时因旧管道腐蚀、焊接缺陷、管线位置和走向没有探明、现场保护措施缺失，机械施工时挖坏、挖断管线等，导致的通讯中断，电力漏电、燃气渗漏、供水中断事故，严重时引起火灾、爆炸等人身伤害事故第三章 综合管线保护前期工作3.1收集地下管线勘探资料向有关管线单位、业主及监理单位的有关人员仔细征询理解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。
并请业主提供有关的图纸资料，以此作为制定地下管线防护措施的根据3.2现状地下管线实地勘测根据图纸信息和实际地勘资料，拟定管线大概位置，将设计没有的管线形成记录报告监理、设计及代建单位3.3编制综合管线保护施工程序收集管线资料 实地勘测 开挖探沟 人工开挖 保护 状况报告3.4、人工探沟开挖3.4.1采用人工开挖，一方面根据提供的地下管线方位及周边开挖的探沟所露管线，垂直其管线每隔1米左右挖一条探沟探沟长度1.5米、宽度1米，深度不不不小于0.8米通过开挖探沟，找出浅埋地下管线管线位置；施工区域内不得堆放多种物资、设备，多种车辆机械不得驶入本区域3.4.2开挖时重点放在管线井、过路保护管、过路检查井、用电设施、监控设施附近在整个施工区内及排水管道开挖范畴内呈“之”字形进行，探沟范畴应超过施工边界外1米3.4.3在开挖过程中，发现地下管线要及时报告现场工程师（必要时报监理、业主及设计），在现场工程师的监视下从轻扩宽范畴，探明管线的种类、规格、根数、走向和深度并作记录同步要采用清理周边大块石渣土块，用细土拖住管线底部（不得使其悬空），上用木板封盖，插上彩旗作标记，专人负责监护等重点防护措施。
3.4.4将发现的地下管线所有清理暴露出地面，不留死角，探明管线途径、埋深现场施工人员需认真检查，不能漏挖、错挖在挖出的管线旁立警示牌，并用砖、砂等临时覆盖保护并及时上报管线产权有关部门进行确认，拟定保护方案进行保护第四章 综合管线保护专项措施4.1、燃气管线保护1、在破除现状沥青砼路面后采用人工开挖的方式摸排出管线具体走向，精确测量出燃气管道的标高，保证雨、污水管道沟槽开挖的顺利进行，在燃气管道与雨、污水管道交叉处进行加固解决 2、为避免管道在施工过程中受到重型机械的破坏，所有重型机械严禁在管道范畴作业破除路面及各基层施工时，控制施工范畴，小范畴局部分段分批进行同步对现场施工人员进行严格的技术交底，施工时必须有专职安全员在场 3、 燃气管线保护安全施工范畴： 序号安全范畴1低压、中压管道管壁外缘两侧0.5米范畴内的区域2次高压管道的管壁外缘两侧2米范畴内的区域3高压管道的管壁外缘两侧5米范畴内的区域4其她管线1米范畴内的区域4、项目部专职安全员加强施工区域管线保护现场的巡视检查，及时制止危及管道安全运营的野蛮施工，违章作业行为对不能制止的，及时报告项目部领导和总监办5、燃气管线保护施工（采用悬吊施工工艺） 6、施工过程中应严格遵守如下规定 ⑴ 严禁在管线保护范畴内建造建筑物或构筑物，如果因雨、污水管道建设需要建造，必须采用有效的安全技术措施，不得损坏地下管线； ⑵ 严禁堆放物品或者易燃、可燃、易爆物品；不得排放腐蚀性液体、气体； ⑶ 严禁在管线保护范畴内进行机械开挖、打桩、爆破作业。
⑷ 夜间现场照明局限性，不具有安全施工条件不得施工⑸ 天然气管理保护区域内施工，不得携带火种，不得抽烟7、施工过程中，施工作业人员不得擅自移动、覆盖、涂改、拆除、破坏管线设施及安全警示标志；道路施工完毕后，必须在相应的位置埋设有关标记标记、木桩、标志牌 8、在没有采用有效地保护措施前，不得在管线及设施上方开设临时道路，管理及其附属设施上方不得停留载重车辆，如挖掘机、压路机等重型机械；当管线现场施工时，需要将管线上方或四周的覆土移除时，必须采用沙袋或采用其他有效保护方式；对暴露的天然气管道进行临时性遮盖防护，以规避也许存在的安全风险 9、当现场对管线进行开挖等施工时，管线人工开挖，现场大型施工必须远离管沟边沿1米以外；若施工现场土质存在坍塌风险，必须由专业人员对该项安全风险评估后，再拟定施工机械容许进入管沟边沿的安全距离雨季应暂停施工，若需施工，应采用防汛排水应急措施，避免管沟积水，避免由此引起的其他安全事故 10、有关管线管理单位对施工区域管线进行检查、维护时，项目部现场人员应无条件地积极配合 11．交通交叉路口管线保护现场施工，除按上述规定布设施工围挡和安全警示标志牌外，应设专人负责疏导交通，维护交通秩序，并保持安全防护设施的完整、完好。
在管线保护现场施工过程中，专职安全员应加强巡视检查，发现问题，及时解决4.2、电力管线保护1、施工组织准备工作⑴ 施工前应组织广大从业人员学习施工现场临时用电安全技术规范 ⑵ 向施工作业人员告知施工现场高压管线所在地点，并在施工现场设立安全风险警示与告知标志牌 ⑶ 在电力杆线或架空高压电线下面或临近电力管线施工作业前，对施工作业人员的安全技术交底，实行风险告知；机械在临近电力杆线或架空高压电线或下面作业时，设立安全警戒线和警示牌，机械吊装或混凝土泵车浇筑作业以及其他施工机械作业时，设专人指挥 ⑷ 检查、监督施工作业人员和施工设备在施工过程中与高压电线和地下管线之间保持足够的安全距离，未经供电部门许可，严禁人员挖动、车辆碰触及拉线 ⑸ 按规定安装安全隔离设施⑹雷雨天气严禁在其附近施工作业2、电力管线保护施工工艺（悬吊法） 4.3、给、排管道保护1、施工前准备 施工前查明地下管线图，由技术人员对现场管理员进行管线现状分布状况的简介，并进行现场踏勘，具体摸清给、排管线的走向、埋深等分布状况，并用标示牌或警示标志标注 2、沟槽开挖 项目部根据探沟地下管线位置进行沟槽开挖，根据规定保证给、排管线的安全需要，在距管道边1m范畴内采用人工开挖，严禁采用机械进行开挖，沟槽宽0.5m。
3、管线保护 沟槽开挖后，为保证给、排水管线安全，管线保护施工采用悬吊施工工艺4.4、通信管线保护4.4.1探沟开挖根据图纸信息和实地勘探资料，拟定管线大概位置然后通过开挖探沟，找出浅埋地下管线拟定管线位置前施工区域内不得堆放多种物资、设备， 多种车辆机械不得驶入本区域探沟开挖必须使用人工采用开挖探沟的方式， 探沟开挖深度不低于0.8米，宽度不不不小于0.5米（如发现地下管线时需扩大范畴）在整个施工区内及排水沟开挖范畴 内呈“之”字形进行，探沟范畴应超过施工边界外1米4.4.2管线开挖（1）管线开挖必须采用人工开挖，作业迈进行技术交底，避免野蛮施工 （2）需要保护、加固解决的管线必须所有挖出曝露，不得漏掉；需要改线、 废除的管线视状况所有或部分挖出 （3）沟槽宽度及深度要满足线缆保护的需要 （4）挖出曝露的线缆不得悬空，沟槽内清洁，无杂物、块石等 （5）要做好沟槽排水措施，可挖设临时排水沟、集水坑等，降雨后立即组织排水 （5）加强现场值班管理力度，做到防偷盗、防破坏4.4.3管线保护措施通信管线保护方案参照电力管线保护保护方案第五章 综合管线保护技术措施5.1、在管道安全控制区域内开挖前，项目部对施工作业人员进行安全技术交底和安全作业规程教育，施工过程中，检查督促施工作业人员不得在安全控制区域内吸烟，使用明火。
5.2、在开挖前拟定管线的位置和走向，并与各管线单位现场技术员复核无误在保证地下无管线状况下，方可开挖并记录管线公司急修电话号码，以备应急抢修；在安全控制区域，一律实行人工开挖，发既有漏水、漏气等现象，及时报告管线单位 5.3、在异常条件下进行基槽挖土，一方面，要在多种措施均贯彻的前提下开挖在一般状况下，管线采用吊、托的施工措施，对架空线采用吊撑措施等 5.4、管线与沟管平行并离沟管较近，一般沟槽深度不小于3.5M，沟槽开挖时，先准备好一切保护措施材料，离管线一侧80CM左右用挖机打1根[28a槽钢，另一侧设立托板，再用槽钢[28a横梁托住管线，并派人注意管子的松动沟槽覆土后，管线沟槽用中粗砂回填至路基面后，拆除托管及[28a槽钢 5.5、沟槽深度不不小于2.5M管线横穿沟槽，在沟槽开挖前，用槽钢平铺在基槽两侧外1M左右，槽钢与线管最佳不要在同一垂直位置上根据现场保护管线大小来拟定柔性钢丝绳吊住管线，管线与槽钢间用铁杆纹紧钢丝绳，避免线管下沉管线部位用中粗砂填实至路基面，方可拆除吊绳 5.6、遇到特殊管线，及时与管线单位联系，虚心向管线单位现场技术员请教，签订可靠的加固措施后方可施工。
5.7、贯彻执行国家、深圳市有关管线保护条例、措施，贯彻管线保护工作，由项目部专职安全员分管该项工作，实行管线层层交底制度，执行双监护措施加强对施工作业工人的教育，提高管线保护意识，管线位置设立醒目的志、管线保护警示牌，避免无意中损伤管线 5.8、摸清地下管线状况，根据现状管线图，校核管线位置、走向、性质，进一步向管线单位理解状况，完善管线资料 5.9、对保存的管线根据其性质，采用相应的保护措施对一般性质的软管保护，采用常规手段，施工时，想尽措施开管线或开样洞，使之暴露，靠管侧采用支撑措施，以防位移；对一般性质的硬管保护，一方面拟定其性质，向管线单位征询容许沉降范畴，对间距较小的硬管，使之暴露，打入钢板桩进行保护施工时应加强监测，使之位移控制在规定范畴内 5.10、施工过程中发现管线有异常现象或管位有差别，对管线的维修和使用有影响时，应立即停止施工，同步与有关管线单位联系，贯彻保护管线的安全措施后，方可继续施工 5.11、施工中发现不明管线应及时报告建设单位，并会同有关管线单位专业人员，实地鉴定，拟定相应的施工措施和解决措施，不得擅自解决 5.12、施工过程中对也许发生意外状况的地下管线，事先制定应急措施，配备好抢修器材，以便在管线浮现危险时及时抢修，做到防患于未然。
第六章 综合管线保护安全文明施工措施1、为保证工程安全施工，我公司将严格按照安全生产法规及有关规定执行，为保证本工程的安全施工，项目部特设安全文明管理机构，由项目经理:刘柱安全生产第一负责人，由技术负责人:翁建勇为安全生产第二负责人，具体详见项目部安全生产管理机构项目经理：刘柱技术负责人：翁建勇成员张竹成员徐达勋成员田金梁成员祖光耀成员熊峰成员敬鑫道2、建立健全多种安全管理规章制度，以经济手段进行安全生产管理，避免事故发生安全生产管理既依托操作人员的自觉行为，更依托严明的奖罚制度，对违章者实行经济惩罚，对安全生产做得好的予以奖励，激发施工人员参与安全生产活动的热情 3、搞好安全生产宣教，全员树立安全生产意识运用墙板、标语、横幅、会议等形式，由专职安全员具体负责，对进场施工人员进行安全生产教育，使全员都树立安全生产意识，做到“不伤害她人，不被她人伤害，不伤害自己”，从而达到全员对安全生产负责第七章 综合管线保护环境卫生管理措施7.1 严格执行有关都市环保施工的规定7.2 为了以便公众监督，施工现场悬挂施工标牌，标明工程名称、施工单位、现场负责人、文明施工监督电话等7.3 严格控制施工范畴，停放机具、材料不乱占施工范畴处的场地。
7.4 现场材料的堆放按照指定的区域范畴分类对方，材料转运设有专人管理，专人打扫，保持场内清洁7.5 施工现场防火、用电安全、施工机械及散体物料的运送，均严格执行国家或地方有关规范、规程和规定，严禁违章行为7.6 土方运送选用有液压自动封盖的车辆，施工区域出口处设专人冲洗轮胎，不得将泥土带上社会道路运送袋装或散装材料的车辆要用帆布严密遮盖，避免遗洒及粉尘污染；施工现场不乱倒垃圾杂物，垃圾、杂物及时清运，运送过程中应严密遮盖7.7 施工现场常常洒水，文明施工队常常清理围挡和车辆遗洒7.8 施工区域的围挡、交通标志要保持干净清晰，由文明施工专业队常常清洗保洁7.9 施工污水或地下水经汇集沉淀后排出地面，并派专人负责第八章 施工注意事项1、管线安全控制区域开挖必须采用人工开挖，作业迈进行技术交底，避免野蛮施工 2、需要保护、加固解决的管线必须所有挖出曝露，不得漏掉；需要改线、废除的管线视状况所有或部分挖出 3、加强支护如支持、加桩板等，对边坡单薄环节进行加固解决；沟槽宽度及深度要满足管线保护的需要 4、挖出暴露的管线不得悬空，沟槽内清洁，无杂物、块石等 5、要做好沟槽排水措施，可挖设临时排水沟、集水坑等，降雨后立即组织排水。
6、加强现场值班管理力度，做到防偷盗、防破坏7、如塌方由坑（槽）边弃土、堆料或其她机械设备作用所致，则应迅速运走弃土，材料或机械设备 8、根据已拟定的施工专项方案及项目施工筹划规定，对管网进行跟踪测量，保证管线安全及工程的顺利施工9、施工方案做统筹安排，合理布局，减少干扰，保证安全、质量、工期目的，做到文明施工，环保，施工安全技术措施切实可行，具体可靠 10、杜绝因施工所导致的通讯、电力、燃气、自来水等工程施工责任事故，整个工程施工过程中，做到零投诉，零赔付第九章 事故应急解决9.1电力管线触电应按触电应急方案解决 ① 施工现场负责人应立即按程序向项目部负责人、总监办和指挥部报告；并按预案有规定向就近医院发出应急救援电话，在急救人员达到前或送往医院救治前，同步现场立即切断电源，采用安全隔离电源，设立安全警戒，告知供电部门立即派人现场抢修 ② 挣脱电源:作业现场发既有人触电时应立即设法切断电源或用有绝缘性能的木棍挑开和隔绝电流，使触电者脱离带电体 ③对症救治：当触电者脱离电源应迅速根据具体状况进行对症救治，同步向医院呼救若触电者神志苏醒未失去知觉，不要起动，安静休息，并注意观测；若触电者已无知觉、无呼吸、但有心跳，可用口对口呼吸和胸外挤压，两种措施交替使用，每吹气2-3次，再挤压10-15次，急救要坚持不断，切不可轻率终结，运送途中也不能停止急救。
9.2、燃气管线应按有毒气体中毒应急预案解决；发生事故后，事故现场负责人应当立即向项目部和公司负责人报告，告知产权单位项目部负责人接到事故报告后，迅速赶赴事故现场，应立即组织现场隔离工作，及时车辆及行人，严禁在施工区域内逗留9.3、自来水管、联通、电信、动等管线通报有关部门并及时报公司主管领导 9.4、熟悉本地区有关部门联系电话 9.5、注意保护好事故现场，便于调查分析事故因素 应急事故联系方式：火警电话：119 急救电话：120 报警电话：110。
