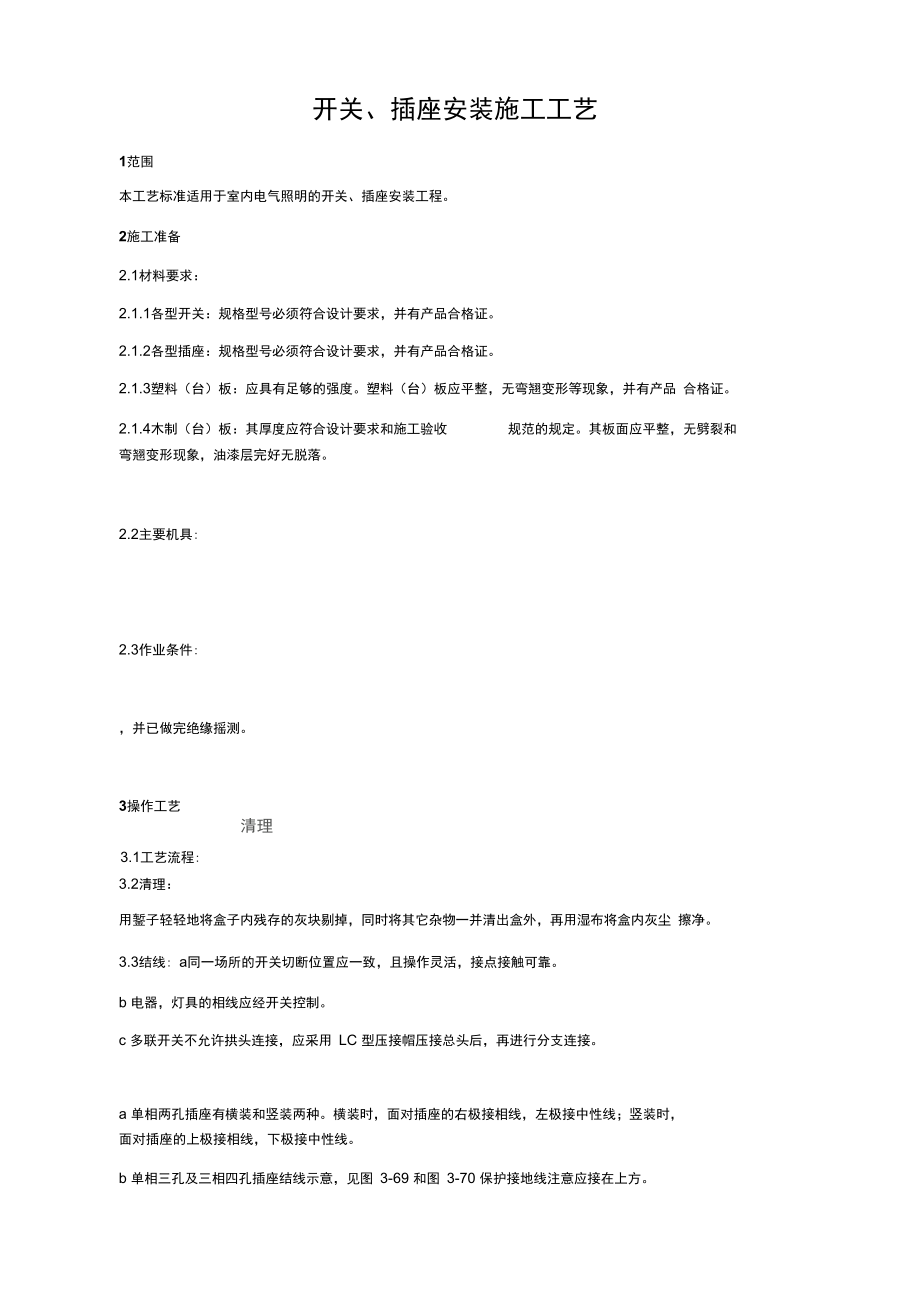

开关、插座安装施工工艺

开关、插座安装施工工艺1范围本工艺标准适用于室内电气照明的开关、插座安装工程2施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证2.1.3塑料（台）板：应具有足够的强度塑料（台）板应平整，无弯翘变形等现象，并有产品 合格证2.1.4木制（台）板：其厚度应符合设计要求和施工验收 规范的规定其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落2.2主要机具:2.3作业条件:，并已做完绝缘摇测3操作工艺3.1工艺流程:清理心一＞ 结线卩一＞ 安装"3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘 擦净3.3结线: a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠b 电器，灯具的相线应经开关控制c 多联开关不允许拱头连接，应采用 LC 型压接帽压接总头后，再进行分支连接a 单相两孔插座有横装和竖装两种横装时，面对插座的右极接相线，左极接中性线；竖装时， 面对插座的上极接相线，下极接中性线b 单相三孔及三相四孔插座结线示意，见图 3-69 和图 3-70 保护接地线注意应接在上方。

c 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不 能互相代用d 插座箱多个插座导线连接时， 不允许拱头连接， 应采用 LC 型压接帽压接总头后， 再进行分支 线连接3.4 安装开关、插座准备： 先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯将导线按顺时针方向盘绕 在开关，插座对应的接线柱上，然后旋紧压头如果是独芯导线，也可将线芯直接插入接线孔 内，再用顶丝将其压紧注意线芯不得外露开关安装规定：（a）拉线开关距地面的高度一般为 2〜3m；距门口为150〜200mm ;且拉线的出口应向下b）扳把开关距地面的高度为 1.4m，距门口为150〜200mm;开关不得置于单扇门后c）暗装开关的面板应端正、严密并与墙面平；（ d）开关位置应与灯位相对应，同一 室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于 2mm，拉线开关相邻间距一般不小于20mm; （f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱； （g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关，（i）明线敷设的开关应安装在不少于 15mm厚的木台上。

b）在儿童活动场所应采用安全插座采用普通插座时，其安装高度不应低于 1.5m； （ c）同一室内安装的插座高低差不应大于 5mm;成排安装的插座高低差不应大于 2mm ； （ d）暗装 的插座应有专用盒，盖板应端正严密并与墙面平；（ e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒 子较深，大于 2.5cm 时，应加装套盒），对正盒眼，用机螺丝固定牢固固定时要使面板端正， 并与墙面平齐先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝 固定在盒子或木砖上， 如果是明配线， 木台上的隐线槽应先顺对导线方向， 再用螺丝固定牢固 塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中 穿出，按接线要求将导线压牢然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝 固定牢最后再把开关、插座的盖板上好应注意做好防火处理4 质量标准4.1 保证项目：插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。

插座使用的漏电开关动作应灵敏可靠检验方法：观察检查和检查安装记录4.2 基本项目：，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面不伤线芯插座的接地线单独敷设检验方法：观察和通电检查4.3 允许偏差项目：，插座的底板和暗装开关、插座的面板并列安装时，开关，插座的高度差允许为 0.5mm检验方法：吊线、尺量检查5 成品保护5.1 安装开关、插座时不得碰坏墙面，要保持墙面的清洁5.2 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁5.3 其它工种在施工时，不要碰坏和碰歪开关、插座6 应注意的质量问题6.1 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其 紧贴建筑物表面6.2 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正6.3 多灯房间开关与控制灯具顺序不对应在接线时应仔细分清各路灯具的导线， 依次压接， 并 保证开关方向一致6.4 固定面板的螺丝不统一（有一字和十字螺丝）为了美观，应选用统一的螺丝6.5 同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正6.6 铁管进盒护口脱落或遗漏安装开关、插座接线时，应注意把护口带好。

6.7开关、插座面板已经上好，但盒子过深（大于 2.5cm），未加套盒处理，应及时补上6.8 开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头或者 采用 LC 安全型压线帽压接总头后，再分支进行导线连接7 应具备的质量记录7.1 各型开关、插座及绝缘导线产品合格证7.2 开关、插座安装工程、预检、自检、互检记录。
