地下室跳仓法施工方案

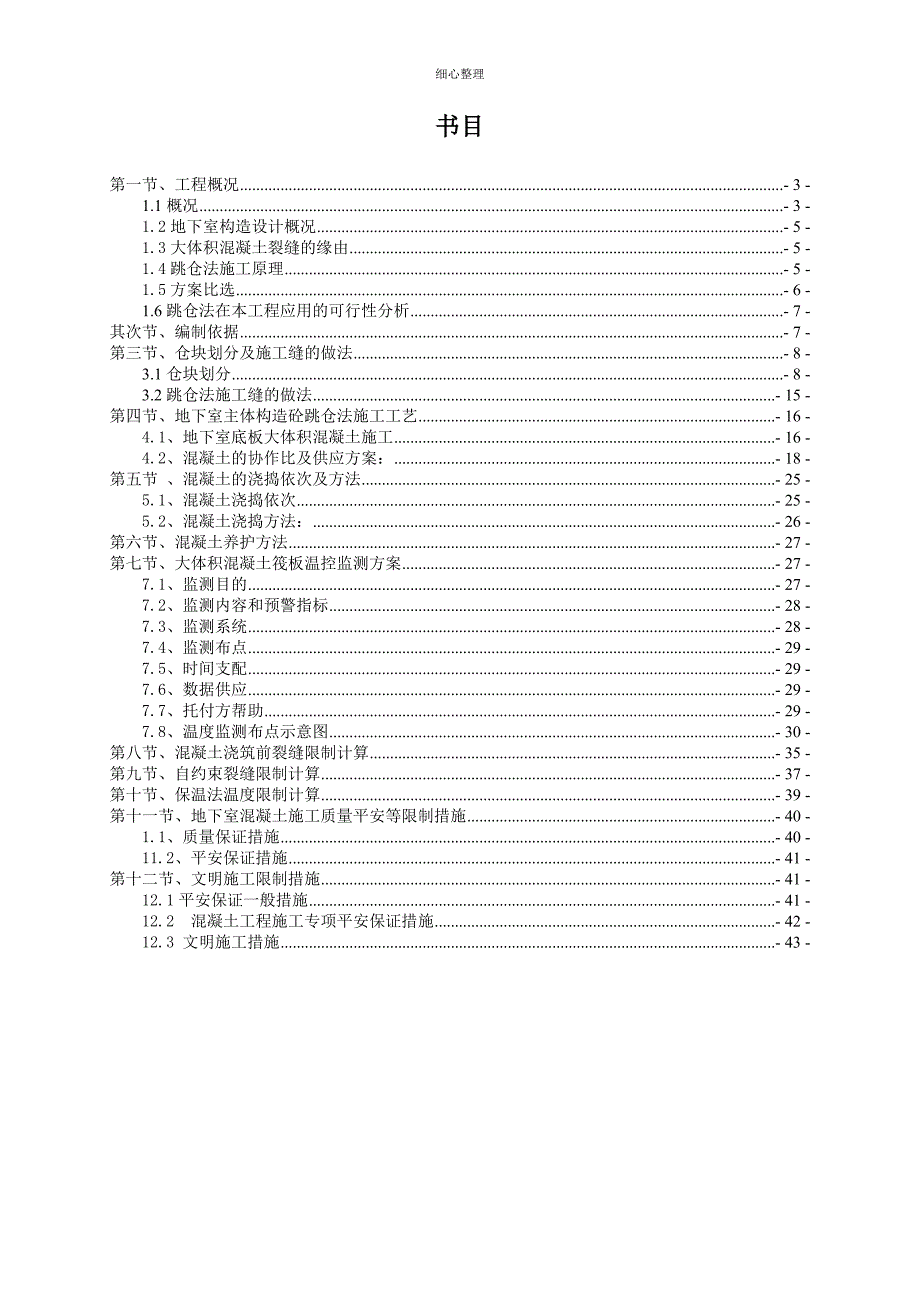

细心整理书目第一节、工程概况 - 3 -1.1概况 - 3 -1.2地下室构造设计概况 - 5 -1.3大体积混凝土裂缝的缘由 - 5 -1.4跳仓法施工原理 - 5 -1.5方案比选 - 6 -1.6跳仓法在本工程应用的可行性分析 - 7 -其次节、编制依据 - 7 -第三节、仓块划分及施工缝的做法 - 8 -3.1仓块划分 - 8 -3.2跳仓法施工缝的做法 - 15 -第四节、地下室主体构造砼跳仓法施工工艺 - 16 -4.1、地下室底板大体积混凝土施工 - 16 -4.2、混凝土的协作比及供应方案： - 18 -第五节 、混凝土的浇捣依次及方法 - 25 -5.1、混凝土浇捣依次 - 25 -5.2、混凝土浇捣方法： - 26 -第六节、混凝土养护方法 - 27 -第七节、大体积混凝土筏板温控监测方案 - 27 -7.1、监测目的 - 27 -7.2、监测内容和预警指标 - 28 -7.3、监测系统 - 28 -7.4、监测布点 - 29 -7.5、时间支配 - 29 -7.6、数据供应 - 29 -7.7、托付方帮助 - 29 -7.8、温度监测布点示意图 - 30 -第八节、混凝土浇筑前裂缝限制计算 - 35 -第九节、自约束裂缝限制计算 - 37 -第十节、保温法温度限制计算 - 39 -第十一节、地下室混凝土施工质量平安等限制措施 - 40 -1.1、质量保证措施 - 40 -11.2、平安保证措施 - 41 -第十二节、文明施工限制措施 - 41 -12.1平安保证一般措施 - 41 -12.2 混凝土工程施工专项平安保证措施 - 42 -12.3 文明施工措施 - 43 -第一节、工程概况1.1概况地下室的底板及顶板均是无梁楼板的形式，接受构造找坡；设计单位设置后浇带分布如以下图所示：本工程工程性质为住宅楼，构造形式为框架和剪力墙构造，住宅局部1~18#住宅楼构造形式为剪力墙构造，19#、20#楼及纯地下室为框架构造。

建筑最高高度为66.1m，其中1#、2#、18#楼为23层，3#楼为22层，4#、5#、10#、15#、17#楼为21层，6#、7#、9#楼为20层，11#~14#、16#楼为19层，8#楼为18层，19#、20#楼为1层耐火等级：地下室、1#~7#、9#、10#、15#、17#、18#楼为一级，8#、11#~14#、16#、19#、20#楼及高层裙房为二级建立单位勘察单位设计单位监理单位施工单位细心整理 地下室后浇带平面布置图细心整理1.2地下室构造设计概况 纯地下室构造设计概况一览表 构造形式 钢筋混凝土框架构造 抗震设防等级抗震设防类别：丙类；抗震等级：四级；建筑构造平安等级：二级混凝土强度等 级及抗渗等级 底板 外墙 内墙 垫层 梁板楼梯 C35P6 C35P6 C35 C15 C35构件规格尺寸 〔mm〕 柱墩 桩承台 底板 内外墙顶板筏板2500x25002000x38003000x3000 400250/300/400/5003501000/1200/1300/1500 钢筋类别：HPB400钢筋 其他事项1、本工程地下室后浇带位置及做法详方案说明及构造设计总说明；2、纯地下室柱尺寸：400x600mm、400mmx700mm两种截面尺寸3、纯地下室局部含人防，人防等级为核常6级，施工时应结合人防设计图纸施工，人防设计及平常设计不一样时，以设计大者为准。

1.3大体积混凝土裂缝的缘由水泥水化是放热过程，依据水泥品种的不同，其七天水化热为300-400V/kg在绝热状况下，混凝土内部温升可达40-70℃水泥的水化热大部集中在前七天释放，在自然环境下，由于存在发热和散热两种因素，混凝土的内部温度一般在2-4天到达最高，然后逐步降温，这样就会产生冷缩，温度每下降10℃时，产生冷缩值约ε0y1*10-4，相应地就会产生较大的收缩拉应力，另一方面，大体积的散热较慢，这样内外就会出现很大的温差，从而在内部产生温差应力，这就是大体积混凝土开裂的主要缘由1.4跳仓法施工原理跳仓法施工的原理是基于“混凝土的开裂是一个涉及设计、施工、材料、环境及管理等的综合性问题，必需接受‘抗’及‘放’相结合的综合措施来预防”跳仓施工方法”虽然叫“跳仓法”但同时留意的是‘抗’及‘放’两个方面放”的原理是基于目前在工民建混凝土构造中，胶凝材料〔水泥〕水化放热速率较快，l～3d 到达峰值，以后快速下降，经过 7～14d 接近环境温度的特点，通过对现场施工进度、流水、场地的合理支配，先将超长构造划分为假设干仓，相邻仓混凝土须要间隔 7 天后才能浇筑相连，通过跳仓间隔释放混凝土前期大局部温度变形及枯燥收缩变形引起的约束应力。

放”的措施还包括初凝后屡次细致的压光抹平，消退混凝土塑性阶段由大数量级的塑性收缩而产生的原始缺陷；浇筑后刚好保温、保湿养护，让混凝土缓慢降温、缓慢枯燥，从而利用混凝土的松弛性能，减小叠加应力抗”的根本原那么是在不增加胶凝材料用量的根底上，尽量提高混凝土的抗拉强度，主要从限制混凝土原材料性能、优化混凝土协作比入手，包括限制骨料粒径、级配及含泥量，尽量减小胶凝材料用量及用水量，限制混凝土入模温度及入模塌落度，以及混凝土“好好打”保证混凝土的均质密实等方面抗”的措施还包括加强构造配筋，尤其是板角处的放射筋及大梁中的腰筋构造整体封仓后，以混凝土本身的抗拉强度抗拒后期的收缩应力，整个过程“先放后抗”，最终“以抗为主”从约束收缩公式分析中，可得混凝土构造中的变形应力并不是随构造长度或约束状况而线性变更的，其最大值最终总是趋近于某一极值，假设混凝土的抗拉强度能尽量贴近这一值，那么可极大地减小开裂同时可看出最大应力总是及构造的降温幅度成正比〔枯燥收缩也等效为等量降温〕，故提高抗拉强度不能以增加水化热温升或枯燥收缩为前提跳仓法”施工要求加强原材料质量限制及构造的保温、保湿措施，充分利用混凝土的后期强度等措施，籍以幸免产生有害开裂。

1.5方案比选为预防混凝土收缩裂缝，设计接受增设大量后浇带做法，但后浇带存在以下问题：1、后浇带一般应在60天后才能封闭，在此期间不行幸免地会落进各种垃圾及杂物，由于钢筋密集，清理工作相当困难，而清理不干净势必影响工程质量2、后浇带施工繁杂，无论是在施工期或后浇带处理期均会影响施工进度3、因钢筋密集，后浇带两侧施工缝的凿毛清理困难，而新旧混凝土浇灌间隔时间相差数月，施工缝处粘结强度很难保证，原已浇灌的混凝土大局部收缩已完成，后浇带混凝土的干缩简洁造成新老混凝土连接处产生裂缝，不仅未起到防止混凝土产生裂缝的初衷，反而因人为地在后浇带处造成两条贯穿裂缝两条施工缝处理不当造成裂缝渗漏而起了反作用为解决以上诸多问题，经过方案优化，我司认为接受跳仓法施工，能很好的解决大体积混凝土裂缝问题，接受跳仓法施工具有以下优点：1、仓间施工缝清理简易，混凝土结合有保证利用仓间混凝土的浇筑时间间隔短、施工缝处混凝土强度较低，后浇仓的钢筋尚未绑扎完成之前，垃圾杂物较少，易于边施工边清理，这就有利于仓体间混凝土的结合2、可将本工程原设计后浇带分割成的“大块”重新细分为较小的跳仓法“小块”，而“小块”“停滞”必需时间可释放本身的大局部早期温升收缩变形、削减约束，即先“放”；经过必需时间后，再合拢连成整体，剩余的降温及收缩作用将由混凝土的抗拉强度来抗拒，即后“抗”，做到“抗放兼施，先放后抗”，最终“以抗为主”的原那么限制裂缝。

3、跳仓法施工方法是以“缝”代“带”，其关键是“跳仓”间隔浇筑底板、楼板及侧墙钢筋、模板、混凝土均可“小块”分仓流水施工，流水节拍缩短从而可缩短工期1.6跳仓法在本工程应用的可行性分析1、本工程地下室底板属于超长混凝土构造，有足够的流水段2、地下工程在施工中承受的温度和湿度变更较大，在这样的施工环境中，施工阶段中发生的温度应力远大于混凝土材料的抗拉实力，完全靠抗的方法很难抗得住，应当接受“抗放兼施”，“先放后抗”，最终“以抗为主”的方法这说明地下工程环境条件最适于“跳仓法”施工3、接受跳仓法施工，即把整体构造按施工缝分段，隔一段浇一段〔跳开一段浇一段〕，经过不少于7d时间再填浇成整体用此方案施工即可幸免一局部施工初期的猛烈温差及干缩作用，大量消减施工期间的温度伸缩应力，有效限制裂缝，还能加快施工进度其次节、编制依据《建筑工程施工质量验收统一标准》GB50300－2013《混凝土构造工程施工质量验收标准》GB50204—2015《地下工程防水技术标准》GB50204-2012《建筑机械运用平安技术规程》JGJ33-2012《大体积混凝土施工标准》GB 50496-2009《建筑地基根底工程施工质量验收标准》GB50202-2013《混凝土质量限制标准》GB50164-2011《砼强度检验评定标准》GB-T50107-2010《工程建立标准强制性条文》《建筑施工手册》第五版《混凝土强度检验评定标准》GBJ107-2010《混凝土膨胀剂》JC476-2001《平凡混凝土协作比设计规程》GJ55-2011《砼泵送施工技术规程》JGJ/T10-2011《建筑施工计算手册》工程建立标准强制性条文〔房屋建筑局部〕相关设计图纸第三节、仓块划分及施工缝的做法3.1仓块划分跳仓法的原那么为“隔一跳一”，即至少隔一仓块跳仓或封仓施工，上下层的分仓施工缝可不对齐。

最大分块尺寸不宜大于40m，为保证塔楼部位底板一次浇筑成型，该部位划分为一个仓块施工缝的位置应尽量避开集水井、电梯坑等构造变更较大部位，且设置在构造受力较小部位合理支配施工依次和混凝土浇筑时间，确保相邻仓块混凝土浇筑间隔时间为7天左右 〔1〕地下室底板依据“跳仓”工艺划分成30仓块，详见以下图，分块的划分及各分块的面积、砼量等详见附表细心整理 地下室底板仓块布置图细心整理1、地下室底板分仓表分块部位面 积〔㎡〕长×宽×厚〔m〕砼体积/〔m3〕砼强度等级准备浇筑砼起先时间第1仓1500600C35P6 2016/9/02第2仓1441576.4C35P6 2016/9/12第3仓 111247.5x23.7x0.4444.8C35P6 2016/8/17第4仓707282.8C35P6 2016/9/20第5仓1200480C35P6 2016/9/2第6仓969387.6C35P6 2016/9/12第7仓884353.6C35P6 2016/8/17第8仓1707682.8C35P6 2016/9/20第9仓1707682.8C35P6 2016/9/12第10仓128057.1x23.7x0.4512C35P6 2016/8/10第11仓1707682.8C35P6 2016/09/02第12仓1707682.8C35P6 2016/09/02第13仓818327.2C35P6 2016/08/10第14仓613735.6C35P6 2016/12/18第15仓621 650.2C35P6 2016/12/09第16仓980392C35P6 2016/11/16第17仓8501020C35P6 2016/12/01第18仓8551026C35P6 2016/11/16第19仓980392C35P6 2016/12/25第20仓1478591.2C35P6 2016/12/09第21仓1478591.2C35P6 2016/12/18第22仓679814.8C35P6 2016/11/24第23仓687 715.6C35P6 2016/12/01第24仓997398.8C35P6 2016/12/09第25仓9061177.8C35P6 2016/11/16第26仓1145458C35P6 2016/11/24第27仓568227.2C35P6 2016/12/09第28仓7381107C35P6 2016/11/16第29仓1201480.4C35P6 2016/12/01第30仓57824x24x0.4231.2C35P6 2016/11/24第31仓103950x19.6x1.51558.5C35P6 2016/11/16第32仓83643.8x19.6x1.51254C35P6 2016/11/24细心整理 〔2〕地下室顶板依据“跳仓”工艺划分成30仓块，详见以下图，分块的划分及各分块的面积、砼量等详见附表。

地下室顶板仓块布置图细心整理2、地下室顶板分仓表分块部位面 积〔㎡〕长×宽×厚〔m〕砼体积/〔m3〕砼强度等级准备浇筑砼起先时间第1仓1348384.8C35P62016/9/18第2仓1441366.5C35P62016/9/30第3仓 111247.5x23.7x0.18/0.35294.68C35P62016/9/4第4仓707247.45C35P62016/10/7第5仓1200373.1C35P62016/9/18第6仓989235.3C35P62016/9/30第7仓888253.7C35P62016/9/4第8仓1707597.45C35P62016/10/7第9仓1707597.45C35P62016/9/30第10仓128057.1x23.7x0..18/0.35339.2C35P62016/8/25第11仓1707597.45C35P62016/9/18第12仓1707597.45C35P62016/9/18第13仓822234.3C35P62016/8/25第14仓587143.4C35P62017/1/5第15仓621157.2C35P62016/12/25第16仓980343C35P62017/1/5第17仓938235C35P62016/12/17第18仓920238.9C35P62016/12/3第19仓980343C35P62017/1/15第20仓1478517.3C35P62016/12/25第21仓1478517.3C35P62017/1/5第22仓643160.8C35P62016/12/10第23仓687181.9C35P62016/12/17第24仓997348.95C35P62016/12/25第25仓1441259.4C35P62016/12/3第26仓1145400.75C35P62016/12/10第27仓568198.8C35P62016/12/25第28仓626146.7C35P62016/12/3第29仓1201420.35C35P62016/12/17第30仓57824x24x0.35202.3C35P62016/12/10第31仓120049.2x22.7x0.35420C35P62016/12/3第32仓98347.7x22.8x0.35344.1C35P62016/12/10〔3〕、纯地下室剪力墙砼强度等级为C35P6。

3.2跳仓法施工缝的做法第四节、地下室主体构造砼跳仓法施工工艺4.1、地下室底板大体积混凝土施工由于大体积混凝土硬化期间水泥水化热产生的温度变更和混凝土收缩共同作用，由此产生的温度应力和收缩应力是导致底板产生裂缝的根本缘由因此对于大体积砼除了须满足强度、刚度、整体性和耐久性等要求外，如何限制温度变形引起的裂缝开展是至关重要的在底板浇捣时我司接受温度差和温度应力双限制的方法以确保混凝土的质量，即在材料供应、试验、协作比、现场浇捣、养护、监测手段等各环节上来保证本工程施工期间的裂缝限制4.1.1、浇捣前的准备工作〔1〕施工交底、机具材料准备及管理人员组织 1〕预先了解天气状况，最好选在无雨的天气浇捣砼，如有雨准备足够数量的防雨物资(如塑料薄膜、油布、雨衣等)在施工过程中遇到大雨、中雨时，确定制止浇筑混凝土，如有下雨可以进展浇灌，但必需做好防雨措施 2〕制定浇捣期间的后勤保障措施，排好管理人员值班明细表砼浇筑主要值班管理人员一览表：序号姓名主要工作联系电话备注1总指挥\调度工程经理2浇捣质量限制 技术负责人3浇捣质量限制质检员4浇捣质量限制施工员5后勤及其他材料后勤6砼测温施工员7取样试验取样试验员8砼供应及质量混凝土公司 3〕会同监理对全部的钢筋、模板、水电预留管、预留孔进展质量验收，去除垃圾，天热还需浇水潮湿模板。

并做好书面资料 4〕制定砼浇捣期间的管理人员名单，落实每个人的职责机修、电工到场 5〕配备好振捣器、太阳灯、对讲机等设备〔2〕底板砼施工特点及限制要点 1〕本工程底板混凝土按施工缝〔分仓缝〕划分施工段并分层、分块浇捣施工缝〔分仓缝〕处用孔径小于5㎜的钢丝网隔栏，接受两台砼泵同时浇筑，浇筑时从筏板的中部核心筒起先往两边后退进展砼浇筑地下室底板砼接受C35砼，抗渗要求为P6由于混凝土板较厚需接受设置测温点，施工中严密监控内外温差，限制温度变形引起的裂缝开展由于大体积混凝土硬化期间水泥水化热产生的温度变更和混凝土收缩共同作用，由此产生的温度应力和收缩应力是导致底板产生裂缝的根本缘由因此对于大体积砼除了须满足强度、刚度、整体性和耐久性等要求外，如何限制温度变形引起的裂缝开展是至关重要的分仓施工缝接受免拆模、钢丝网〔20目〕、钢筋骨架焊接于止水钢板上固定于施工缝处，到达整体连续防水无缝的目的 2〕本工程大体积砼除了须满足强度、刚度、整体性和耐久性等要求外，还存在着如何限制温度变形引起的裂缝开展一般来讲，水泥的水化过程产生大量的水化热，大体积的水化热不易散发，内部热量相对集中，使砼内外形成较大的温差。

构造裂缝产生的主要缘由是由降温顺砼收缩，降温可分解为平均降温顺非匀整性降温，前者产生约束应力，成为贯穿裂缝的主因，后者产生自约束应力，引起外表裂缝的产生因此本工程大体积砼中，限制温度应力，防止裂缝开展是技术的关键 3〕为防止裂缝出现和开展，本工程必需对砼的级配、材质选取以及施工过程中的养护等方面接受切实可行的措施，确保工程质量 4〕经我单位谨慎探究探讨，认为可以接受以下限制方案，即在材料供应、试验、协作比、现场浇捣、养护等薄弱环节上来保证本工程施工期间的裂缝限制 5〕限制方案：按施工缝〔分仓缝〕分区分块浇捣，养护上接受外蓄措施，来限制裂缝的开展为了保证砼浇捣，限制砼入模温度是内降限制砼温降的重要手段外蓄是指对砼接受保温、保湿养护方法，即在砼外表压紧平整后，覆盖一层塑料薄膜及一层土工布〔300 g/㎡〕，在温度变更较大处加盖一层土工布，并刚好喷水保持砼外表潮湿，以防砼产生干缩裂缝，并使水泥水化顺当进展 4.2、混凝土的协作比及供应方案：为幸免出现温差裂缝，在协作比设计时尽量考虑原材料的选用，如接受水化热较低水泥，掺用足量的掺合料，掺加缓凝高效减水剂，降低水灰比加强生产过程限制，确保混凝土产品质量的稳定性。

经综合考虑并依据现有的条件和工艺，在材料选用和协作比设计上，接受如下措施： 4.2.1、混凝土协作比设计指标1） 本工程接受跳仓法施工，协作比设计接受混凝土60天强度作为混凝土协作比强度设计指标2） 所配制的混凝土拌合物，到浇筑工作面的塌落度为120±30mm3） 粉煤灰等掺合量的总量不大于混凝土中胶凝材料用量的40% 4） 每立方砼用水量不超过160KG5） 砂率为38～42%6） 混凝土初凝时间6～8h、终凝时间10～12h7） 混凝土的入模≤32℃如温度过高时，可在搅拌用水中参与适量的冰屑以降低混凝土拌合物的温度4.2.2、混凝土材料限制及协作比优化设计混凝土材料限制及协作比设计的原那么是在保证抗压强度满足要求的条件下，尽量提高抗拉、抗拆强度，同时从削减水泥用量及用水量两个方面减小混凝土的温度收缩及枯燥收缩1.混凝土原材料限制2、协作比设计及混凝土性能限制 纯地下室构造C35混凝土优化协作比详下表，混凝土的塌落度要满足要求，同时具有良好的和易性及保水性4.2.3、混凝土的供应方案： 本工程商品混凝土全部由厦门智欣建材集团有限公司供应，针对本工程的施工特点，经及混凝土供应公司协商沟通，对本工程商品混凝土的供应制定以下措施：1)、调度管理〔1〕、调度中心依据生产准备，提前及工地联系，确定开盘时间，做好生产开盘的限制，尽可能的引导用户，合理支配生产任务。

〔2〕、开盘前确定搅拌实力、运输实力、泵送实力、材料供应实力以及现场人员等生产要素是否满足生产需求，通知生产部、试验室做好生产准备〔3〕、生产执行过程中，保持及生产工地联系，承受和应对客户要求，依据工地进度合理平衡地调配生产用车，满足施工单位须要〔4〕、生产执行过程中，及各个岗位保持严密联系，对进度、质量、平安、材料供应消耗、设备状况进展了解以便须要时通知相关部门参及生产效劳2)、原材料的贮存、标识和防护：〔1〕、生产部进料员应严格按规格、分厂家上料入仓，严防混仓，对皮带机带进碎石的砂子，必需刚好清理，清洗上料后皮带上端的污水及其夹带的泥沙，并运到砂石废弃堆场因天气变更，砂石含水率不稳定时，要先将砂石存放在砂石进料口外面，不能干脆上料到搅拌楼储料仓〔2〕、生产部所运用的减水剂罐必需加盖，严防雨水或冲洗平台的水流入罐中，使其浓度下降〔3〕、水泥、粉煤灰、磨细矿粉及防水剂等粉料要求按批进厂，不同批号不得穿插进仓，进厂时必需随车附产品合格证，且每个水泥编号的批量不得大于其生产实力所要求的数量，否那么，地磅员有权拒收并做好相关记录〔4〕、袋装物料进仓库后，由仓库材料员指定位置堆放整齐，标识清楚，并做好防潮及隔离工作。

〔5〕、石料全部由我司经比选后由定点厂家生产的优质连续粒级碎石砂接受二级配，均来源于福建漳州龙海湾的河砂，货源足够，确保搭配后的砂是Ⅱ区中砂〔6〕、生产过程，公司确保每座搅拌楼里将装有生产运用的一样的原材料这样，就可确保防止因某一搅拌楼故障而影响现场混凝土的供应 3)、过程质量限制及保证〔1〕、材料计量和混凝土搅拌生产部对全部计量仪器仪表要按规定周期进展送检、校准，并按自校规程进展自检校正，记录计量结果，保证其计量精确度计量设备应具有法定部门签发的有效合格证，超过检定期限不得运用生产前对计量器具的检定有效性由总工室重新进展一次确认，同时每日对计量系统的动态精度进展跟踪，使其计量允许偏差不大于以下规定：①砂石为±2%②水泥、粉煤灰、水和外加剂为±1%③整车误差不大于±2%拌合楼必需做好生产前的各项准备工作，以保证随时开机生产生产时，拌合楼操作手必需严格按协作比进展生产，每次生产前操作工必需按试验室出具的协作比通知单并经试验员复核前方可正式投料生产生产过程中，假设需调整生产协作比，必需报经试验室值班技术人员同意前方可实施〔2〕、混凝土开盘鉴定及出厂检验〔a〕、混凝土开盘鉴定该工程构造部位混凝土生产时，试验室技术值班人员必需参及混凝土开盘鉴定，检测混凝土坍落度和拌合物和易性，符合规定要求后，方能接着生产。

站内带班试验员应依据该工程特点，合理限制出厂混凝土坍落度，以满足施工要求，并应随时及现场试验员联系做好生产过程中混凝土坍落度限制〔b〕、混凝土出厂检验每个协作比在起先生产时，搅拌楼应先拌两盘，让试验室值班人员取样，做测坍落度试验，符合要求后接着搅拌生产假设坍落度有偏差由试验室值班技术人员调整前方可接着生产，对于出厂的每车混凝土都需检验其拌合物状况〔可用目测代替〕，假设对其质量有疑心时必需取样检验，并立刻调整，合格前方可出厂 〔3〕、混凝土运输管理混凝土搅拌车在装料前筒内水卸干净时方可装料，在运输途中搅拌筒不得停顿转动，正式卸料前，应使搅拌筒高速运转再次搅拌后，方可卸料，确保混凝土拌合物的匀整性〔4〕、充分发挥GPS系统作用，确保供应速度的连续性调度中心应依据现场施工进度，通过GPS车辆卫星定位车辆调度指挥系统，随时驾驭车辆运输状况及现场浇注速度，再依据工程实际状况，刚好调整供应速度，做到不压车、不断车，确保混凝土供应的连续性〔5〕、技术效劳及混凝土交货检验供应前：刚好及施工单位沟通，做好前期技术效劳工作，对特别要求的大体积混凝土，提前及施工单位进展技术交底踊跃协作施工单位、监理做好原材料检验、协作比及混凝土性能指标验证工作。

供应中：现场试验员应对到达施工现场的混凝土坍落度、和易性、进展实测检验，并把实测结果报站内带班试验员，以便站内带班试验员依据运输过程中混凝土坍落度损失状况合理确定出厂混凝土坍落度值站内带班和现场试验员应随时跟踪检测混凝土出厂温度和现场温度，并刚好反应给站内和工地施工人员现场试验员及技术人员应对混凝土浇筑过程中混凝土质量进展全过程跟踪监控，发觉混凝土拌合物质量异样应通知施工单位，并把信息反应给调度中心和试验室负责人，并刚好进展跟踪处理现场试验员应协同施工单位、监理单位取样员、见证员做好现场混凝土拌合物的见证抽检工作，严格按标准要求谨慎做好混凝土试件供应后：试验室技术人员应对浇筑后构造部位的混凝土质量进展跟踪回访，对存在问题刚好及施工单位沟通并反应，并刚好改良第五节 、混凝土的浇捣依次及方法5.1、混凝土浇捣依次本工程地下室混凝土施工接受“跳仓法”进展施工，相邻两仓〔块〕混凝土浇捣时间间隔大于7天，依据“跳仓法”的分仓〔块〕状况进展分仓〔块〕分层进展浇捣，详细浇捣依次如下： 1〕、地下室底板混凝土浇捣依次：⑬、⑩→③、⑦→⑫、⑤、①→⑨、⑥、②→⑪、⑧、④→⑱、㉕、㉘、→㉒、㉖、㉚、→⑰、㉓、㉙→⑮、⑳、㉔、㉗、→⑭、⑯、㉑→⑲2〕、地下室顶板混凝土浇捣依次：⑬、⑩→③、⑦→⑫、⑤、①→⑨、⑥、②→⑪、⑧、④→⑱、㉕、㉘、→㉒、㉖、㉚、→⑰、㉓、㉙→⑮、⑳、㉔、㉗、→⑭、⑯、㉑→⑲3〕、地下室外墙〔剪力墙〕混凝土浇捣依次：地下室外墙〔剪力墙〕分仓及各底板分仓相对应，在底板混凝土浇筑完成后及各工序施工完毕且间隔时间超过7天后进展依次浇筑混凝土。

5.2、混凝土浇捣方法：本工程地下室混凝土分仓进展浇筑，地下室底板混凝土每仓支配两台泵进展浇筑，按各仓位置相应的将泵摆放位置其靠近地点由于底板尺寸较大，为防止冷缝出现，接受泵送商品混凝土，施工时接受斜面分层〔每层厚度限制在50㎝以内，每步错开500㎝左右〕、依次推动、整体浇筑的方法，使每次叠合层面的浇筑间隔时间不得大于6h，小于混凝土的初凝时间混凝土浇筑方法为斜面分层布料方法施工，即“一个坡度、分层浇筑、按部就班”在各自范围内，汽车泵和地泵接受“一”字形行走路途，各台泵浇筑范围约12米宽汽车泵浇筑速度 32m3 /h，地泵浇筑速度 24m3 /h混凝土初凝时间为6～8h混凝土接受机械振捣棒振捣振捣棒的操作，要做到“快插慢拔”，上下抽动，匀整振捣，插点要匀整排列，插点接受并列式和交织式均可；插点间距为300～400mm ，插入到下层尚未初凝的混凝土中约50～100mm，振捣时应依次进展，不要跳动式振捣，以防发生漏振每一振点的振捣持续时间30s，使混凝土外表水分不再显著下沉、不出现气泡、外表泛出灰浆为止为使混凝土振捣密实，每台混凝土泵出料口配备4 台振捣棒〔3 台工作，1 台备用〕，分三道布置。

第一道布置在出料点，使混凝土形成自然流淌坡度，其次道布置在坡脚处，确保混凝土下部密实，第三道布置在斜面中部，在斜面上各点要严格限制振捣时间、移动距离和插入深度大体积混凝土的外表水泥浆较厚，且泌水现象紧要，应细致处理对于外表泌水，当每层混凝土浇筑接近尾声时，应人为将水引向低洼边部处缩为小水潭，然后用小水泵将水抽至旁边排水井在混凝土浇筑后4～8h 内，将局部浮浆清掉，初步用长刮尺刮平，然后用木抹子搓平压实在初凝以后，混凝土外表会出现龟裂，终凝要前进展二次抹压，以便将龟裂纹消退，留意宜晚不宜早第六节、混凝土养护方法　　针对本工程大体积地下室底板尺寸大,一次性连续浇筑量大因此为防止水泥水化热及混凝土收缩保温顺保湿法限制，引起构造物开裂，在温控工艺上可以接受“保温法及保湿法”限制，即在混凝土浇筑成型二次抹压后立刻通过覆盖保温材料〔如麻袋、油布、塑料布、土工布等〕等方法，提高混凝土外表的温度，确保混凝土降温速率减慢及干缩，以限制内外温差及干缩变形，从而防止混凝土因温差及干缩变形过大引起变形而产生的裂缝为防止混凝土外表散热过快和外表脱水，幸免内、外温差过大和干缩而产生裂缝，在混凝土初凝时，进展二次抹压，立刻接受花洒对混凝土外表进展洒水，并覆盖一层塑料薄膜加一层土工布〔300g/㎡〕。

保温养护时间依据测温限制，当混凝土外表温度及大气温度根本一样时，可缓撤掉保温养护层保湿养护不得少于14d；保湿保温养护措施：混凝土外表接受一层塑料薄膜+1层300 g/㎡,保温材料的导热系数为0.05W/m.K，确保保温厚度满足监控要求；混凝土侧面〔含剪力墙〕接受18mm厚模板加一层土工布带模养护7天后拆模，拆模后立即挂上一层土工布浇水潮湿养护7天；电梯基坑接受保湿养护〔坑内侧模板不撤除〕第七节、大体积混凝土筏板温控监测方案 本工程地下室大体积混凝土温控监测托付厦门市工程检测中心有限公司在混凝土浇捣和养护期内对混凝土水化热温度进展监测7.1、监测目的在施工以前进展必要的砼热工计算， 对砼的内部最高温度、外表温度、温度收缩应力等进展计算，实际是否及其符合，且砼实际温度变更状况究竟如何、养护的效果如何等，只有经过现场测温，才能驾驭通过测温，将砼深度方向的温度梯度限制在标准允许范围以内，同时，通过测温，由于对砼内部温度，各关键部位温差等精确驾驭，还可以依据实际状况，尽可能地缩短养护周期，使后续工序尽早起先，加快施工进度，并节约本钱7.2、监测内容和预警指标砼浇筑及固化过程中，监测内容应包括监测时间、砼水化热即时温度、内表温差、温降速率和大气温度。

当砼浇筑完成后砼外表点温度及中心点温度温差〔内表温差〕到达25℃时或测温点温降速率到达-2.0℃/天，以书面报告形式并重点标注提出警示7.3、监测系统 1〕、监测仪表日本进口的TDS-303/530型数据采集仪，该仪器具有自动化程度高，采集速度快，分析处理功能强大等特点，可同时进展最多1000个点的温度采集，其每个测点的数据扫描时间仅为0.06秒 2〕、敏感元件特制防水性、绝缘性、抗冲击性能良好的温度传感器 3〕、传输电缆具有良好抗电磁干扰性能的数据传输电缆 4〕、温度测杆埋入砼内部的温度传感器外加钢管爱惜形成温度测杆，在砼浇捣前将测杆固定在钢筋上为防止地下水渗透，接受以下措施：⑴测点引出孔用防水密封胶密封；⑵在钢管壁测点引出孔上方加止水环；⑶钢管底焊钢板封住并打防水胶5） 、监测系统框图数据采集仪分析软件打印接线箱数据传输电缆温度敏感元件7.4、监测布点本工程拟监测部位为主楼承台，监测布点遵照重点布点的原那么,同时在可能出现较大温差的部位布置测杆，3#~18#楼各布置1根测杆，共布置16根测杆(详见附图)测杆分上、中、下3个测点，每个测点均布置备用点，其中上测点距砼上外表50mm，中测点位于混凝土底板竖向中心位置，下测点距砼下外表50mm；共布置108个测点。

同时还设置大气温度测点7.5、时间支配砼起先浇筑前３天起先进展测杆制作砼起先浇筑前１天起先布置测点，并安装调试仪器监测起始时间：自砼起先浇筑时起监测频次：第1~7天内，1次/2小时； 第7天，1次/4小时监测完毕时间：底板外表无保温覆盖时外表温度及中心点温度自然温差降至25℃或中心点温度降至50℃以下时停顿监测7.6、数据供应监测结果及数据以书面报表的形式即时供应实时监测报告内容包括：监测时间、天气状况、大气温度、砼外表温度和温降速率、中心点温度和温降速率、底部点温度和温降速率、内表温差、布点位置示意图7.7、托付方帮助1. 至少提前5天通知托付方，以便进展监测准备工作2. 供应标有详细尺寸的底板平面图；砼协作比以及砼防抗裂措施；砼入模温度3.供应监测所需场所如活动房等4.供应220V单相电源，并确保电源不连续，假设因异样状况出现断电，应刚好组织抢修，最大连续时间不超过1小时5.应有专人负责及托付方联系，并按双方约定时间，刚好领取实时监测报表6.施工中应留意爱惜温度测杆及传输电缆，幸免损坏7.8、温度监测布点示意图1〕、各栋楼测温杆件平面布置示意图3#楼测温杆件平面布置示意图(1个监测点)4#、5#楼测温杆件平面布置示意图(2个监测点)6#、7#测温杆件平面布置示意图(2个监测点)8#、9#测温杆件平面布置示意图(2个监测点) 10#、11#测温杆件平面布置示意图(2个监测点) 12#、13#测温杆件平面布置示意图(2个监测点) 14#、15#测温杆件平面布置示意图(2个监测点) 16#、17#测温杆件平面布置示意图(2个监测点) 18#测温杆件平面布置示意图(1个监测点)2〕、测杆测点示意图第八节、混凝土浇筑前裂缝限制计算 一、计算原理 (依据<<建筑施工计算手册>> ) : 大体积混凝土根底或构造(厚度大于1m)贯穿性或深进的裂缝，主要是由于平均降温 差和收缩差引起过大的温度收缩应力而造成的。

混凝土因外约束引起的温度〔包括收缩〕 应力〔二维时〕，一般用约束系数法来计算约束应力，按以下简化公式计算： 式中 σ──混凝土的温度(包括收缩)应力(N/mm2)； E(t)──混凝土从浇筑后至计算时的弹性模量(N/mm2)，一般取平均值； α──混凝土的线膨胀系数,取1.0×10-5； △T──混凝土的最大综合温差(℃)确定值，如为降温取负值；当大体积混凝土根底长期袒露在室外，且未回填土时，△T值按混凝土水化热最高温升值(包括浇筑入模温度)及当月平均最低温度之差进展计算；计算结果为负值，那么表示降温，按下式计算: 计算所得，综合温差△T=17.55度 T0──混凝土的浇筑入模温度(℃)； T(t)──浇筑完一段时间t,混凝土的绝热温升值(℃)，按下式计算： 计算所得，绝热温升值T(t)=35.09度 Ty(t)──混凝土收缩当量温差(℃)，按下式计算： 计算所得，收缩当量温差Ty(t)=-0.84度 Th──混凝土浇筑完后到达的稳定时的温度，一般依据历年气象资料取当年平均气温(℃)； S(t)──考虑徐变影响的松弛系数，一般取； R──混凝土的外约束系数，当为岩石地基时，R＝1；当为可滑动垫层时，R＝0， 一般土地基取； ξc──混凝土的泊松比。

二、计算: 取S(t)=0.30，R＝0.50,α=1×10-5,ξ=0.15 1) 混凝土7d的弹性模量由式： 计算得: E(7)=1.47×104 2) 最大综合温差 △T=17.55℃ 3) 根底混凝土最大降温收缩应力,由式： 计算得: σ=0.46N/mm2 4) 不同龄期的抗拉强度由式: 计算得: ft(7)=1.93N/mm2 5) 抗裂缝平安度: K=1.93/0.46=4.20>1.15 计算满足抗裂条件第九节、自约束裂缝限制计算 1、计算原理 (依据<<建筑施工计算手册>> ) : 浇筑大体积混凝土时，由于水化热的作用，中心温度高，及外界接触的外表温度低， 当混凝土外表受外界气温影响急剧冷却收缩时，外部混凝土质点及混凝土内部各质点之间 相互约束，使外表产生拉应力，内部降温慢受到自约束产生压应力。

那么由于温差产生的最 大拉应力和压应力可由下式计算: 式中 σt、σc──分别为混凝土的拉应力和压应力(N/mm2)； E(t)──混凝土的弹性模量(N/mm2)； α──混凝土的热膨胀系数(1/℃) △T1──混凝土截面中心及外表之间的温差(℃)，其中心温度按下式计算 计算所得中心温度为：44.74度 ξ──混凝土的泊松比，取0.15－0.20 由上式计算的σt假如小于该龄期内混凝土的抗拉强度值，那么不会出现外表裂缝，否那么那么 有可能出现裂缝，同时由上式知接受措施限制温差△T1就有可有效的限制外表裂缝的出现 大体积混凝一般允许温差宜限制在20℃－25℃范围内 2、计算: 取 E0=3.15×104N/mm2,σ=1×10-5,△T1=14.74℃,ξ=0.15 1) 混凝土在7d龄期的弹性模量,由公式: 计算得: E(7)=1.47×104N/mm2 2) 混凝土的最大拉应力由式: 计算得: σt=1.70N/mm2 3) 混凝土的最大压应力由式: 计算得: σc=0.85N/mm2 4) 7d龄期的抗拉强度由式: 计算得: ft(7)=1.93N/mm2结论:因内部温差引起的拉应力不大于该龄期内混凝土的抗拉强度值，所以不会出现外表裂缝。

第十节、保温法温度限制计算 依据<<建筑施工计算手册>> 一、计算公式: 保温材料所需厚度计算公式： 式中 δ----混凝土外表的保温层厚度(m)； h----混凝土构造的实际厚度(m)； λi----第i层保温材料的导热系数(W/m.K)； λ0----混凝土的导热系数； Tmax---混凝土浇筑体内的最高温度(℃)； Tb---混凝土浇筑体外表温度(℃)； Tq---混凝土到达最高温度〔浇筑后3d-5d〕的大气平均温度(℃)； Kb---传热系数修正值 二、计算参数 (1) 混凝土的导热系数λ0=2.3(W/m.k)； (2) 保温材料的导热系数λi = 0.05(W/m.K) ； (3) 混凝土构造的实际厚度h=1.50(m)； (4) 混凝土浇筑体外表温度Tb=30.00(℃)； (5) 混凝土浇筑体内的最高温度Tmax=44.70(℃)； (6) 混凝土到达最高温度时，大气平均温度Tq=25.00(℃)； (7) 转热系数修正值 Kb=1.60。

三、计算结果 保温材料所需厚度 δ= 0.01(m)第十一节、地下室混凝土施工质量平安等限制措施1.1、质量保证措施品质管理的限制分为日常限制和重点限制二大类，其限制贯穿于工程的实施过程中日常限制要通过强化品质管理的根底管理工作，使品质管理的各个环节都能标准、有序地运作；重点限制主要是通过对创优工程目标推动的监控，来检验品质管理体系的有效性及针对性11.1.1砼工程质量限制点（1） 准备阶段浇捣令施工员、技术员、质量员、工程工程师水泥质保书材料员、资料员级配复核级配员浇水潮湿施工员去除杂物施工员预检施工员、技术员、质量员〔2〕浇捣阶段监控振捣依次及要领技术员、施工员、质量员坍落度测试级配员试块制作试验员养护检查施工员、质量员二次抹平检查施工员、质量员 11.1.2混凝土试块制作准备1)按不同的砼强度要求，抗压试模每一组/100m3，同条件试块每一组/100m3，按标准作抗渗试块2) 坍落度测试随机抽样3) 人员支配：抗压、抗渗试模制作二人，工作内容：取样、制模、保养4) 坍落度检测：每台班2组，并做好记录5) 检测工作，按规定实行监理见证制度11.2、平安保证措施 1〕成立由现场平安领导小组，定期检查、督促整改，并开会总结经验。

2〕现场全部施工人员都要严格遵守平安生产六大纪律，正确运用劳动防护用品，严格遵守市建委和工地上的有关规定坚决执行主管生产必需管平安的原那么 3〕保证原材料正常渠道进货，刚好做好各种材料送检工作 4〕对商品砼协作比用量进展不定时检查，确保协作比正确运用，对进场砼进展坍落度检测，观测砼是否有离析、泌水现象，对不合格砼让其退场不运用按规定做好砼试块及送检工作 5〕在砼浇筑过程中，应刚好去除砼外表的泌水 6〕进入施工现场的施工人员必需戴好平安帽以及各种个人平安防护产品，如绝缘靴、绝缘手套等 7〕泵送移管时，提前通知开泵人员先关掉砼输送泵，然后移管并靠牢在泵管架上且应有专人扶管 8〕指挥车辆进出人员应留意路面行人、骑车人、来往车辆的平安 9〕值班人员以及操作工人在施工过程要坚守岗位，不得擅自离开现场 10〕在混凝土浇筑下料过程中，幸免干脆冲击测温元件及其引出线，振捣器幸免触及测温元件及其引出线 11〕进展砼振捣时，要留意振捣棒不能触碰墙柱插筋，防止插筋移位 12〕振动器的电源线严禁拖于底板钢筋上，应悬空挂起，不低于2.5m 13〕假如有运用塔吊吊运砼时，人员应在料斗停稳前方可接近卸料，卸料后关紧料口并扣牢挂钩，在料斗升降移动过程中严禁站在料斗之下。

14〕砼运输车出场时应冲洗干净才能出。
