某镇污水处理厂工艺调试方案_secret

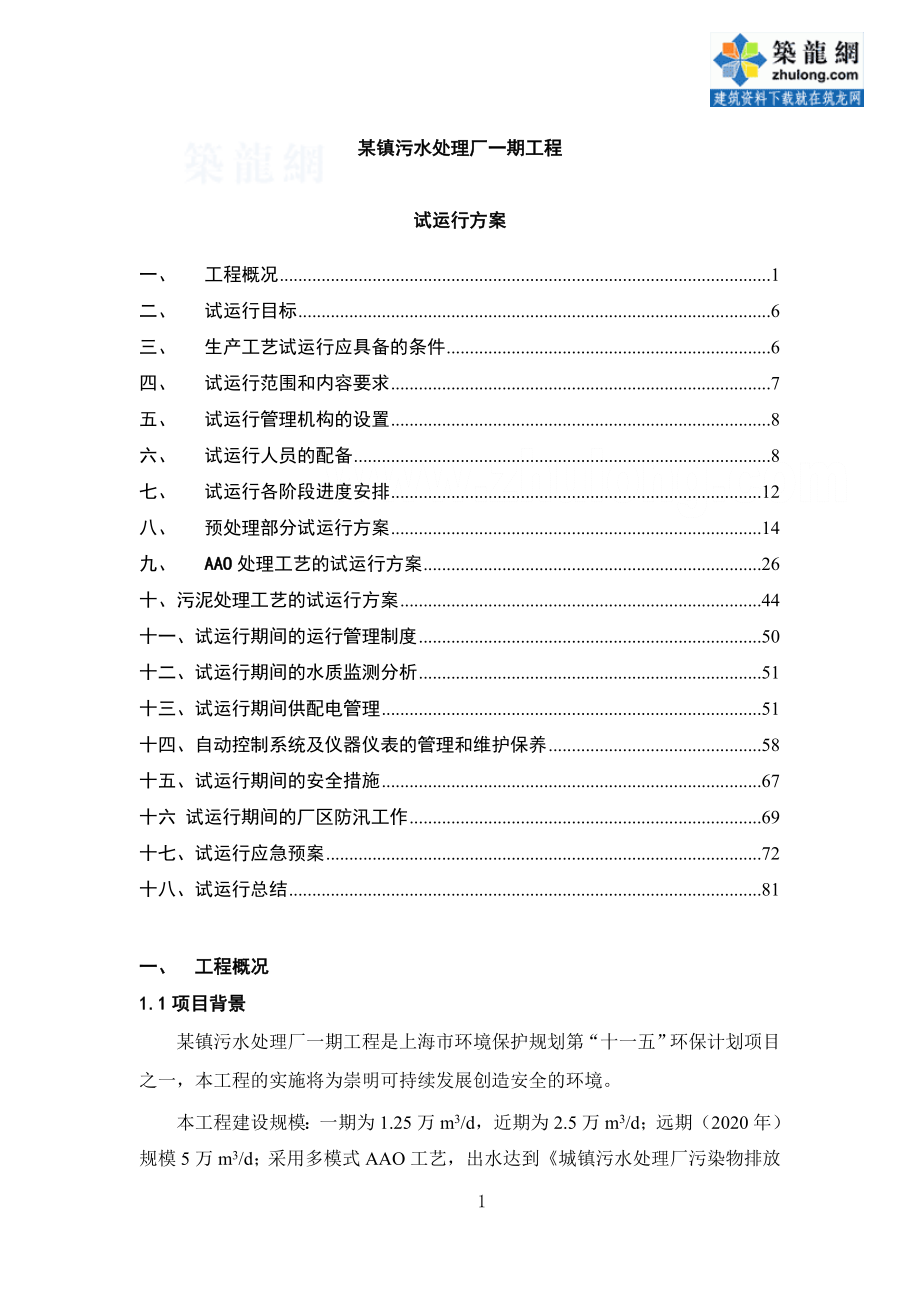

某镇污水处理厂一期工程试运行方案一、 工程概况 1二、 试运行目标 6三、 生产工艺试运行应具备的条件 6四、 试运行范围和内容要求 7五、 试运行管理机构的设置 8六、 试运行人员的配备 8七、 试运行各阶段进度安排 12八、 预处理部分试运行方案 14九、 AAO处理工艺的试运行方案 26十、污泥处理工艺的试运行方案 44十一、试运行期间的运行管理制度 50十二、试运行期间的水质监测分析 51十三、试运行期间供配电管理 51十四、自动控制系统及仪器仪表的管理和维护保养 58十五、试运行期间的安全措施 67十六 试运行期间的厂区防汛工作 69十七、试运行应急预案 72十八、试运行总结 81一、 工程概况1.1项目背景某镇污水处理厂一期工程是上海市环境保护规划第“十一五”环保计划项目之一，本工程的实施将为崇明可持续发展创造安全的环境本工程建设规模：一期为1.25万m3/d，近期为2.5万m3/d；远期（2020年）规模5万m3/d；采用多模式AAO工艺，出水达到《城镇污水处理厂污染物排放标准》(GBl8918-2002)中的一级B标准，尾水通过出水泵房提升后排入长江污水处理厂设计规模为：远期旱季平均流量：5万m3/d远期旱季高峰流量：2875m3/h近期旱季平均流量：2.5万m3/d近期旱季高峰流量：1531m3/h一期旱季平均流量：1.25万m3/d一期旱季高峰流量： 813m3/h堡镇污水处理厂一期工程工艺流程图如下82超越渠加药内回流回流污泥出水进水粗格栅 进水泵房细格栅 曝气沉砂池初沉配水井 初沉池 A/A/O池二沉池紫外线消毒池出水高位井出水泵房栅渣外运处置鼓风机房二沉配水井 回流及剩余污泥泵房 储泥池污泥泵房污泥浓缩脱水机房平均高潮位超越管超越管剩余污泥泥饼外运滤 液堡镇污水处理厂一期工程工艺流程图砂外运处置1.2设计进水指标：污水处理厂进、出水水质指标 序号基本控制项目设计进水水质标准设计出水水质标准1化学需氧量(COD)mg/l300602生化需氧量(BOD5) mg/l150203悬浮物(SS) mg/l200204氨氮（以N计）mg/l308（15）5TN mg/l45206总磷（以P计）417PH6~96~98粪大肠菌群数（个/L）10000*注：括号外数值为污水温度＞12℃时的控制指标，括号内数值为水温≤12℃时的控制指标1.3臭气脱臭标准堡镇污水处理厂废气的排放标准应达到《城镇污水处理厂污染物排放标准》（GB18918-2002），见下表。
厂界废气排放最高允许浓度序号控制项目单位一级二级三级新扩改建现有1氨mg/m31.01.54.02硫化氢mg/m30.030.060.323臭气浓度无量纲1020604甲烷（厂区最高体积浓度）%0.5111.4 噪音标准：厂界昼夜均符合《工业企业厂界噪声标准》（GB12348-90）II类标准，并符合环评要求.1.5 主体工艺本工程采用针对性强，投资低，能耗少，运行费用省，近远期结合较好的AAO工艺AAO工艺是一种典型的脱氮除磷工艺，其主要由厌氧段、缺氧段、好氧段组成本工程采用AAO工艺完成脱氮除磷原污水和回流污泥一起进入生物选择段，进行泥水合和生物相优选，进入厌氧段实现磷的释放后进入缺氧段，硝化液通过内循环回流到缺氧段前，在缺氧反应段中完成反硝化脱氮后进入好氧段，好氧反应段中实现BOD去除、硝化和磷的吸收去除硝化液内循环含磷回流污泥出水进水生物选择段 厌氧段 缺氧段 好氧段二沉池AAO法工艺流程图在活性污泥系统中，微生物对基质浓度十分敏感，当进水浓度和有机负荷较低时，基质的去除主要通过胞外氧化，而在有机负荷较高时，则在微生物处于饥饿状态下，很多低分子可溶性基质将进入微生物细胞内存储，这种外源和内源代谢的交替循环是稳定间歇运行和控制丝状菌繁殖的有利条件。
在基质浓度高时，絮凝性微生物生长速度较快，能迅速吸收吸附低分子可溶性有机物，而丝状菌在此条件下繁殖速度慢，缺乏竞争力，从而能防止污泥膨胀，相反，当基质浓度低时，丝状菌的繁殖能力超过非丝状菌，废水中所含一定量的可溶性有机物会导致污泥膨胀在AAO生物处理池前端设置生物选择段，生物选择段采用厌氧状态运行在厌氧条件下，进入生物选择段的污水能在起始反应阶段迅速被聚磷菌所吸附吸收并转化成PHB（聚β羟基丁酸）在VFA的诱导下细胞内聚磷经水解成正磷酸盐释放到水溶液中，这一环境条件使聚磷菌在微生物生存竞争中占优势并得以大量繁殖，从而实现了生物活性的选择性要求，防止了丝状菌繁殖的污泥膨胀问题经过生物选择段后的污水首先进入厌氧区，在厌氧区、缺氧区中分别完成除磷、脱氮功能在好氧区内进行曝气充氧，主要完成降解有机物和硝化过程在AAO生物反应池好氧区末端设有内回流泵，泥水混合液通过内回流泵不断地从好氧区抽送至缺氧区中，完成脱氮过程混合液内回流量视脱氮程度求得，一般约为进水流量的200%）AAO工艺的主要特点：（1）本工艺在系统上可以称为最简单的同步脱氮除磷工艺，总的水力停留时间少于其他同类工艺；（2）在厌氧(缺氧)、好氧交替运行条件下，丝状菌不能大量增值，不会发生污泥膨胀，SVI值一般均小于100，有利于生物处理后泥水分离；（3）运行中不需投药，两个A段只需轻缓搅拌，以不增加溶解氧浓度，运行费用较低。
4）由于厌氧、缺氧和好氧三个区严格分开，有利于不同微生物菌群的繁殖生长，因此脱氮除磷效果较好5）增加了生物选择段，实现了生物活性的选择性要求二、 试运行目标2.1总体目标通过调试，根据进水流量以及进水水质情况，调整各项工艺参数，确保在六个月的调试期结束前出水稳定达到GB189182002一级B标准，并在试运转期间确保剩余污泥及时有效地处理和外运填埋处置在试运行期间确保所有建筑物表面整洁、无破损、另行优化时不得破坏原有承重结构2.2具体项目① 检验崇明县堡镇污水处理系统一期工程所采用的工艺系统和设备处理其最终的效果是否达到设计要求② 通过联动调试进一步完善和优化设计对工程中的不足，提出建议③ 通过对各系统主要设备运行性能的检测，调整运行工况，使整个系统达到设计要求④ 通过调试初步摸索运行参数，为积累运行资料、落实节能措施和优化运行提供参考依据三、 生产工艺试运行应具备的条件3.1由业主组织设计、施工、监理、管理等单位，通过预验收，各构筑物确认达到高程要求和使用条件，并已完成所有设备的空载及负荷试车，基本达到设计要求，各工艺管线通过水力核验，保证管线通畅，无阻塞；管线及各构筑物上各种闸门，闸门启闭灵活，关闭严密，配合良好。
3.2污水处理流程已进行了清水或污水的联动试车，达到工艺、水力设计系数要求3.3污水处理设备自动控制系统已进行了调试，各种仪器仪表运行正常，基本具备稳定条件3.4设备电源供电稳定，可正常工作3.5主要设备操作规程已编制完成，操作人员已熟练掌握操作方法3.6落实安全防护措施，保证设备的正常运行和确保操作人员的人身安全3.7运行调试生产用料（润滑油、脂等）、耗材、工器具已配备，运行设备检测仪器仪表已准备四、 试运行范围和内容要求试运行范围主要由以下几部分组成：预处理工艺、生物处理工艺、污泥处理工艺三个部分组成具体涉及试运行及调试设备设施如下：4.1预处理工艺的调试运行4.1.1粗、细格栅的运行及控制；4.1.2粗、细格栅螺旋输送机和压渣机运行及控制；4.1.3进水泵房运行及控制；4.1.4曝气沉砂池运行及刮砂设备、砂水分离器控制；4.1.5初沉沉配水井、初沉沉运行及控制4.2生物池处理工艺的调试运行4.2.1污泥培养与驯化4.2.2试运行期间的污泥控制4.2.3 AAO工艺的调试运行与控制4.2.4鼓风机房鼓风机运行及控制4.2.5二沉池配水井、二沉池运行及控制4.2.6出水泵房的运行及控制4.2.7出水高位井的运行及控制4.2.8紫外线消毒系统调试运行4.3污泥处理4.3.1污泥储泥池运行及控制4.3.2带式浓缩脱水一体机运行控制4.3.3污絮凝剂的优化选择4.3.4 污泥外运管理五、 试运行管理机构的设置试运行指挥部维护项目经理调试项目经理设备承包商土建承包商电气管理工程师污泥管理工程师设备管理工程师工艺管理工程师调度控制中心主管注： 试运行指挥部由调试方、建设方、承包商组成维护项目经理由土建、设备、管线等承包商组成调试项目经理由调试方技术人员组成六、 试运行人员的配备根据本厂自动化水平，适当参照国内同行业的情况，本着精干、高效的原则，规划本厂的人员安置。
部门岗位岗位职责人员素质要求人数备注总调试、试运转项目部项目经理1、 领导全厂污水处理、污泥处理的总调试和试运行，组织解决总调试和试运行中的技术问题2、 负责管理全厂的设备和设施3、 负责总调试和试运转机构及队伍的行政管理工作4、 协调外管线污水输送1、 大学以上学历和高级职称2、 在城市排水系统或污水处理厂工作五年以上3、 有领导岗位的经历和经验2调度控制中心调度控制中心主管1、 协助项目经理实施全厂总调试和试运行的调度控制2、 领导中央控制室，负责全厂仪器仪表及控制系统的管理，包括制定设备工作计划，维护保养检修计划，统计分析，建立相关台帐和档案，指导解决相关技术问题等3、 负责对新设备和检修后的设备进行验收（仪器仪表和自控设备）4、 定期对仪表进行标定和送检5、 协调外管线污水输送1、 大学以上学历或中级以上职称2、 在城市排水系统或污水处理厂工作五年以上3、 电脑或自控专业工程师，具有相关工作经验2其中一人可由项目经理兼任工艺管理工程师1、 负责全厂工艺管理，包括编制生产计划、制定运行方案、统计分析、建立工艺档案等2、 归口管理化验室，对化验数据进行分析，必要时工艺状况作出调整，指导和解决工艺方面的技术问题。
1、 大学以上学历或中级以上职称2、 城市排水系统或污水处理厂工作五年以上3、 水处理或环保类专业工程师，具有相关工作经验1设备管理工程师1、 负责全厂设备设施的管理，包括制定设备工作计划、维护保养、检修计划、统计分析、建立设备台帐和设备档案，解决相关技术问题等2、 负责组织新设备和检修后设备的验收1、 大学以上学历或中级以上职称2、 城市排水系统或污水处理厂工作五年以上3、 机械类工程师，具有相关工作经验1污泥管理工程师1、 负责污泥处理、处置工艺的管理，提出运行方案和运行计划，建立工艺档案、进行统计分析等2、 负责污泥处理、处置设备的管理，解决工艺及设备方面的技术问题3、 负责组织新设备和检修后设备的验收1、 大学以上学历或中级以上职称2、 城市排水系统或污水处理厂工作五年以上3、 具有污泥处理和处置方面的经历和经验1电气管理工程师1、 负责全厂供电系统的管理，包括设备管理和运行管理、负责制定工作计划、操作规程、维护保养检修计划、统计分析、建立相关档案、指导和解决相关技术问题2、 负责全厂供配电系统的安全运行、经常检修，及时发现隐患，排除故障，杜绝电器事故3、 负责新设备及检修后设备的验收。
供配电设备）4、 保持与供电部门联系，根据外线供电动态，及时调整本厂的供电方案1、 大学以上学历或中级以上职称2、 城市排水系统或污水处理厂工作五年以上3、 电气工程师，具有专业工作经历和经验1中央控制室操作人员1、 中央控制室日常运行管理2、 实时数据的记录汇总、分析、存储、打印、上报3、 定期对中控室、分控室硬件进行保养，定期对各链路现场总线进行测试，确保信号畅通，系统运行正常1、 中专或职校以上学历2、 计算机应用或自动控制专业，三年以上工作经历3、 具备仪器仪表和自控系统基本技能8污水处理车间污水处理车间主管1、 负责车间日常运行的管理工作，认真贯彻操作规程，提高工作质量，确保安全运行2、 组织本车间操作人员对设备进行定期保养3、 汇总整理值班记录的技术数据1、 高中以上学历，高级工资质2、 在城市排水系统或污水处理厂工作五年以上3、 具备污水处理设备最基本的维修技能2其中一名由工艺管理工程师兼污水处理车间操作工1、 污水处理车间日常运行值班操作1、 高中以上学历，中级工资质2、 在城市排水系统或污水处理厂工作三年以上3、 具备污水处理设备最基本的维修技能8污泥处理处置车间污泥处理车间主管1、 负责车间日常运行的管理工作，认真贯彻操作规程，提高工作质量，确保安全运行。
2、 组织本车间操作人员对设备进行定期保养3、 汇总整理值班记录的技术数据1、 高中以上学历，高级工资质2、 在城市排水系统或污水处理厂工作五年以上3、 具备污泥处理设备最基本的维修技能2其中一名由污泥管理工程师兼污泥处理车间操作工1、 污泥处理处置车间日常运行值班操作1、 高中以上学历，中级工资质2、 在城市排水系统或污水处理厂工作三年以上3、 具备污泥处理处置最基本的维修技能8化验室化验员1、 污水和污泥有关的化验工作1、 中专以上学历2、 在污水处理厂从事化验工作5年以上3、 具备化验仪器设备的维修技能2其他复合型技工在驾驶、电焊、钳工等多工种中具备一专多能2合计37七、 试运行各阶段进度安排堡镇污水处理系统一期第一阶段工程的试运行共分五个阶段：7.1第一阶段：人员进场，进水流程的确定，进水准备和进水测试主要工作内容：① 先确定污水处理工艺系统的流程② 根据确定的流程做好相应构筑物的进水准备③ 确定相应构筑物上的设施设备、电器的运行方式④ 进水测试过程中构筑物过水能力的检验⑤ 在进水测试过程中做好各项记录7.2第二阶段：进水初期阶段的调试工作主要工作内容：① 进水水量的控制② 进水水质的取样分析和数据收集③ 对相应构筑物的设计参数进行复核④ 预处理系统运行方式的初定⑤ AAO法工艺系统运转方式的初定⑥ 做好本阶段的各项数据记录7.3第三阶段：污泥的初期培养阶段主要工作内容：① 根据水量现场情况确定活性污泥的培养方法② AAO法工艺系统调试③ 在培养活性污泥的初期阶段做好各项记录 7.4第四阶段：活性污泥的巩固驯化阶段主要工作内容：① 将各类进、出水水样送检测站检验② 在活性污泥的巩固驯化阶段做好各项记录7.5第五阶段:其他工艺的调试、药剂选型及稳定运行阶段① 混凝药剂的选择② 污泥脱水絮凝剂的选择③ 紫外线消毒池稳定运行④ 除臭装置稳定运行⑤ 全厂稳定运行确保在六个月的调试期结束前出水通过GB189182002一级B标准。
并在试运转期间确保剩余污泥及时有效地处理和外运填埋处置,并在试运行期间确保所有建筑物表面整洁、无破损、另行优化时不得破坏原有承重结构八、 预处理部分试运行方案8.1粗格栅及进水泵房粗格栅井与进水泵房合建，土建按远期5万m3/d规模一次建成，设备按一期规模安装8.1.1构筑物功 能： 接纳厂外污水管网来水，经粗格栅井去除污水中漂浮物及直径大于20mm的较大固体物质，以保证进水泵房中潜污泵正常运行，污水经进水泵一次提升，使污水藉重力依次流过后续处理构筑物，以保证污水厂正常运转类 型： 钢筋混凝土结构8.1.2主要设备a. 粗格栅 设备类型： 链条式格栅除污机 数 量： 2台，1用1备 参 数： 渠道宽度：B=1350mm设备宽度：B1=1200mm垂直深度：H=9700mm栅条间隙：b=20mm栅条高度：H1=5000mm安装角度：α=75°电机功率：N≈1.5kW 控制方式： 根据格栅前后液位差，由PLC自动控制，同时设定时排渣和手动控制排渣b. 螺旋输送压榨机设备类型： 无轴螺旋输送压榨机，不锈钢无轴螺旋数 量： 1套参 数： 处理能力：Q=5.0m3/h输送长度：L=5300mm电机功率：N=2.2kW控制方式： 与粗格栅联锁，由PLC自动控制开停，也可现场控制。
c. 手摇式不锈钢渠道闸门（用于切断水流检修设备用）设备类型： 手动升杆闸门数 量： 2台参 数： 渠道宽度：B=1350mm渠道深度：H=9900mm门体高度：H1=2500mm启闭方式：手摇式d. 手摇式双向受压铸铁镶铜闸门（用于粗格栅检修）设备类型： 手动升杆闸门数 量： 1台闸门规格：BxH=1000x1000mm闸门孔中心至平台距离：H=9700mm正反向受压：P=0.05MPae. 潜水离心泵设备类型： 潜水污水离心泵数 量： 3台，2用1备参 数： 设计工况点流量：Q=510m3/h设计工况点扬程：H=16.0m最高扬程时的流量与扬程：Q=472m3/h H=16.6m最低扬程时的流量与扬程：Q=540m3/h H=15.9m电机功率：N=37kW潜水泵在设计工况中运行效率 ≥75.0％控制方式： 根据集水池液位，由PLC自动控制，也可现场手动控制f. 电动葫芦（用于水泵及附件设备安装与检修时起吊用设备类型： 电动葫芦数 量： 1台参 数： 起 重 量：Q=3t起升高度：H=18m电机功率：N=4.9kW8.1.3管理方式：8.1.3.1粗格栅闸门井1、确定栅前栅后液位差，注意观察粗格栅井液位计显示的液位变化。
单纯从清污来看，利用栅前液位差，即过栅水头损失来自动控制清污，是最好的方式2、粗格栅采用自动/手动运行模式手动仅限于调试、检修、处理较大异物和紧急故障时使用有转换开关的机组应将“状态按钮”置于手动位置启动机组，观测机组各部分运转情况，在手动状态下正常运转10分钟以上，方可转入自动状态在自动状态中，操作者应观察10分钟以上，方可离开操作者的常规巡视时间间隔应不大于半小时3、 除污机操作，根据时间间隔及持续时间的定时方式来控制，间隔及持续时间应由可设定，操作人员应调整所有格栅具有相同的时间间隔及持续时间将时间间隔设置为3小时，持续时间为15分钟4、每一格栅的前后提供液位差测量，以检测格栅是否堵塞如果液位差超过控制器设定的数值，则除污机开始连续工作，直至液位差低于予先设定的数值，如果液位差继续增加，应触发警报，并且除污机继续工作另外，格栅故障扣的复原应由操作人员进行，而不是自动恢复预先设定的液位差的范围不超过0.25米，每一档不大于0.05米5、经常检查无轴螺旋输送机与螺旋压榨机是否与除污机联动运行正常，如发现运行故障或垃圾堵塞，应及时解决6、栅渣堆放场处定期用双氧水或次氯酸钠清洗，保持清洁卫生。
8.1.3.2进水泵房1、控制程序使每一泵每小时起动次数少于6次，且不论何种情况，不得同时起动2台及2台以上水泵2、注意观察各种仪表显示是否正常、稳定；运行中的水泵的电流、电压、轴承温度是否在正常允许范围内，各传感器有无报警，集水井应控制在技术水位以内；泵房的其他机电设备保持在良好状态，并做好运行记录3、保持集水池高水位运行，这样可降低水泵扬程，在保证抽升量的前提下降低能耗4、当进水泵发生故障，粗格栅入流井液位超过警戒水位时，当班人员需及时通知相关部门采取措施，并及时打开超越闸门排险8.2细格栅及曝气沉砂池细格栅井与曝气沉砂池合建，土建按远期5万m3/d规模一次建成，设备按一期规模安装8.2.1构筑物功 能： 细格栅去除污水中漂浮物、直径大于6.1mm的较大固体物质，曝气沉砂池去除污水中比重大，粒径大于0.2mm的砂粒，以保证后续处理系统正常运行类 型： 矩形钢筋混凝土构筑物，地上式数 量： 1座，分2格8.2.2主要设备a. 楔形细格栅除污机设备类型： 回转式格栅除污机数 量： 一期1台，远期再增加1台参 数： 渠道宽度：B=1640mm转鼓直径：D=1600mm单台峰值过水能力：Q=1650m3/h渠 深：H=1500mm栅条间隙：b=6mm安装角度：α=35°电机功率：N=1.5kW控制方式： 根据格栅前后液位差，由PLC自动控制。
b. 无轴螺旋输送机设备类型： 无轴螺旋输送压榨机数 量： 一期1台，远期再增加1台参 数： 处理能力：Q=2.0m3/h输送长度：L=4500mm电机功率：N=1.5kW控制方式： 与细格栅联锁，由PLC自动控制开停，亦可现场控制c. 行车泵吸式吸砂机设备类型： 行车泵吸式吸砂机数 量： 一期1套，远期增加1套参 数：1) 吸砂机2格池总宽：B=12.1m单格池宽：B1=5000mm撇渣区宽度：B2=1500mm池 深：H=5600mm池 长：L=18.5m行车跨距：Lk=12.5m行车速度：ν≈1.2m/min行驶电机功率：N≈2x0.25kW撇渣电机功率：N≈2x0.25kW数 量：1套2) 潜水砂泵流 量：Q=40m3/h扬 程：H=8m电机功率：N≈4.5kW数 量：2台d. 电动旋转撇渣管设备类型： 撇渣管数 量： 2套参 数： 管 径：DN=300mm管 长：L=1500mm电机功率：N≈0.55kWe. 砂水分离器设备类型： 砂水分离器数 量： 1台参 数： 处理能力：Q=40~60m3/h电机功率：N≈0.75kW控制方式： 与砂泵连锁，由PLC自动控制，也可现场控制。
f. 罗茨鼓风机设备类型： 罗茨鼓风机数 量： 2台（1用1备）参 数： 处理能力：Q=40~60m3/h风 量：Q=10m3/min风 压：P=0.04MPa电机功率：N≈15kWg. 整流栅设备类型： 整流栅数 量： 12套参 数： 栅条高度：H=2000mm长 度：L=3000mm栅条间隙：b=50mm栅条厚度：δ=6mmh. 细格栅冲洗泵设备类型： 冲洗泵数 量： 2台参 数： 流 量：Q=8.5m3/h扬 程：H=50m电机功率：N≈.5.5kWi. 手摇式双吊点不锈钢调节堰门设备类型： 手摇式双吊点数 量： 2套 参 数： 堰门宽度：B=2000mm调节高度：H=500mm8.2.3管理方式：8.2.3.1细格栅1、细格栅采用自动/手动运行模式手动仅限于调试、检修、处理较大异物和紧急故障时使用有转换开关的机组应将“状态按钮”置于手动位置启动机组，观测机组各部分运转情况，在手动状态下正常运转10分钟以上，方可转入自动状态在自动状态中，操作者应观察10分钟以上，方可离开。
操作者的常规巡视时间间隔应不大于半小时2、除污机操作，根据时间间隔及持续时间的定时方式来控制，时间间隔及持续时间应由可设定，操作人员应调整所有格栅具有相同的时间间隔及持续时间将时间间隔设置为3小时，持续时间为15分钟3、每一格栅的前后提供液位差测量，以检测格栅是否堵塞如果液位差超过控制器设定的数值，则除污机开始连续工作，直至液位差低于予先设定的数值，如果液位差继续增加，应触发警报，并且除污机继续工作另外，格栅故障扣的复原应由操作人员进行，而不是自动恢复预先设定的液位差的范围不超过0.25米，每一档不大于0.05米4、经常检查无轴螺旋输送机与螺旋压榨机是否与除污机联动运行正常，如发现运行故障或垃圾堵塞，应及时解决8.2.3.2曝气沉砂池曝气沉砂池集曝气和沉砂功能于一身，与旋流沉砂池相比，除去砂功能外，还具有更好的去油、去浮渣功能曝气沉砂池设计为一个狭长的渠道,沿渠壁上设置曝气管, 为增强曝气推动水流回旋作用, 在曝气器外侧设置导流档板废水进入沉砂池后，在水平和回旋的双重推力作用下，以螺旋轨迹向前流动由于曝气造成的横向环流有稳定的环流速度，较重的无机砂粒下沉而较轻的有机砂粒悬浮于水中并通过颗粒间的碰撞摩擦和水流的剪切作用把附在砂粒上的有机物质淘洗于水中，获得较为清洁的沉渣。
1、控制好曝气量，即要达到较好的除砂效果，同时必须考虑不可将过多溶解氧带入生物池厌氧段2、 运行时需控制好进水流量，确保设计的水力停留时间，并控制好沉砂池内混流状态和流速，达到最佳洗砂除砂效果3、 运行期间，吸砂泵每天应视砂量多少掌握排砂的时间排砂同时，运行砂水分离机，并在排砂停止时，延时5分钟，关闭砂水分离机排出的沉砂应及时清理，不宜长期存放4、 每两小时巡视一次，巡视部位包括：运行的沉砂池、砂水分离器、浮渣情况、出水情况等5、 测量和记录每天的除砂量，记录曝气装置及砂水分离器的运转情况6、 每天应清捞沉砂池表面的浮渣，并将浮渣及时清理集中，以免影响环境7、 定期对沉砂颗粒进行有机成分化验分析，并对沉砂量进行统计8.3 初沉池配水井初沉池配水井，设备按一期规模安装8.3.1构筑物功 能： 初沉池配水井把进水均匀地分配到各初沉池，控制各初沉池的进水量类 型： 矩形钢筋混凝土构筑物数 量： 1座8.3.2主要设备a. 手摇式双吊点不锈钢调节堰门用于调节向初沉池进水水位设备类型： 手摇式双吊点调节堰门数 量： 一期2台套参 数： 堰门宽度：B=2000mm调节高度：H=500mmb. 不锈钢插板闸门用于开闸作超越流道。
设备类型： 手提插板闸门数 量： 1套参 数： 渠道宽度：B=800mm渠道深度：H=2150mm门板高度：H=1900mm门板厚度：δ=8mm+加强肋压 力：P=0.02MPa控制方式： 手提式8.3.3管理方式：8.3.3.1初沉池配水井1、调节手摇式双吊点不锈钢调节堰门的开启度，控制初沉池的进水量，达到工艺控制的要求流量2、 依据工艺调度的要求，手动开启超越闸门（不锈钢插板闸门），通过超越渠进入AAO生物反应池3、做好各闸门的润滑工作8.4 初沉池初沉池配水井，设备按一期规模安装8.4.1构筑物功 能： 去除污水中较大固体有机物质，以保证后续处理系统正常运行类 型： 园形钢筋混凝土构筑物，地上式数 量： 1座8.4.2主要设备a. 半桥式周边传动刮泥机设备类型： 半桥式周边传动刮泥机数 量： 1台参 数： 池 径：D=20m池边深度：H=4.00m池边水深：H1=3.50m池底坡度：1：12工作线速：ν≈2.5~3.0m/min电机功率：0.55kW出水槽清洗电机功率：0.37kWb. 手摇式不锈钢调节堰门设备类型： 手摇式调节堰门数 量： 1台参 数： 堰门宽度：B=1500mm调节高度：H=500mm操作方式：手摇式c. 潜水离心泵输送初沉池剩余污泥。
设备类型： 潜水离心泵数 量： 2台（1用1备）参 数： 流 量：Q=5 l/s扬 程：H=5.0m电机功率：N≈1.5kWd. 手动提升装置将滤后干渣通过起吊装置提出后卸至垃圾车外运处置设备类型： 手动起吊装置数 量： 1套参 数： 起吊重量：Q=0.5t提升高度：H=3m操作方式：手动、可旋转8.4.3管理方式：8.4.3.1初沉池1、半桥式周边传动刮泥机采用自动/手动运行模式手动仅限于调试、检修、处理较大异物和紧急故障时使用有转换开关的机组应将“状态按钮”置于手动位置启动机组，观测机组各部分运转情况，在手动状态下正常运转20分钟以上，方可转入自动状态在自动状态中，操作者应观察10分钟以上，方可离开操作者的常规巡视时间间隔应不大于1小时2、刮泥机的线速度应在规定的范围：2.5~3.0m/min，运行平稳，无阻滞现象，无跳跃现象有明显阻滞、跳跃现象，应查明原因，排除故障3、经常检查刮泥机减速箱，无异声，润滑正常4、定时排除剩余污泥，并对排泥量进行统计定期检测剩余污泥含水率、有机成分化验分析5、定时将滤后干渣通过起吊装置提出后卸至垃圾车外运处置。
九、 AAO处理工艺的试运行方案AAO反应池分阶段建设，一期建设规模为1.25万m3/d，近期增加1.25万m3/d，远期再增加2.5万m3/d9.1构筑物及主要设备9.1.1构筑物功 能： 在提供足够氧气条件下，并在生物反应池中有厌氧、缺氧、好氧环境，利用生物反应池中大量繁殖的活性污泥，降解水中污染物，以达到净化水质的目的类 型： 钢筋混凝土矩形构筑物池 数： 1座单池尺寸： L×B×H=75.0m×7.5m×6.0m（有效水深）设计参数： 设计流量Q=1.25万m3/d 单池有效容积： 3375m3 厌氧池有效容积： 337.5m3 缺氧池有效容积： 675 m3 好氧池有效容积： 2362.5 m3 污泥负荷： 0.08kgBOD5/(kgMLSS·d) 泥 龄： 12d 污泥浓度MLSS： 3.3g/L 混合液内回流比： 100%～200% 水力停留时间： 16.2hr 其中： 厌氧区停留时间 1.62hr 缺氧区停留时间 3.24hr 好氧区停留时间 11.34hr污泥产率： 1.1kgMLSS/kgBOD5产泥量： 935kgDS/d标况需氧量： 128.3kgO2/hr9.1.2主要设备a. 立式涡轮搅拌器设备类型： 水下立式搅拌器数 量： 12台参 数： 缺氧段平面尺寸：长x宽=7.2x7.2m池 深：H=7000mm水 深：H1=6000mm污泥浓度：2.5~3.5g/l池底流速：ν≮0.3m/s叶轮直径：根据搅拌容积、介质浓度计算确定转 速：n≈30r/min电机功率：N≈3kWb. 潜水水平轴流泵（内回流泵）设备类型： 潜污泵数 量： 5台（4用1库备，2台变频）参 数： 流 量：Q=260m3/h扬 程：H=1.5m在设计工况中运行效率 ≥70％电机功率：N≈4.5kWc. 微孔曝气器（充氧设备）设备类型： 微孔曝气器数 量： 525套参 数： 管式微孔曝气器直径：D≥90mm；曝气管长度：L=1000mm单个曝气器通气量为：Q=8~12m3/h；微孔曝气器产生气泡的平均直径1~2mm；曝气器在标准充氧测试条件及标准空气通气量下（6m水深），氧转移效率≥30%；曝气器在标准充氧测试条件下，其转移效率为：3~6kgO2/kW.h；曝气器在标准通气量的压力损失≤3000Pa。
布置密度约为0.6~4个/m2；橡胶膜片使用寿命：＞6年d. 电动空气流量调节阀设备类型： 电动空气流量调节阀数 量： 2台参 数： 阀门口径：DN=300mm压力等级：P=1.0MPa工作温度：t≥120℃连接方式：法兰式电机功率：N≈0.37kW9.2活性污泥培养与驯化由于本工程调试阶段可能进水量较少，进水有机碳浓度变化幅度较大为确保污泥培养效果，缩短调试周期，拟采用外接碳源方式接种培养活性污泥外接菌种首选进水质相近，运行较好的同类型工艺污水厂重力浓缩后污泥或脱水污泥 在污泥接种期间，每天间歇进水四次，为污泥增生殖提供营养物质；同时减少排泥甚至不排泥污泥培养与驯化具体周期安排见下表：周期节点运行方式运行内容运行数据接种闷曝阶段2天在生物池好氧段多点投加外接污泥投加接种污泥一次性投加脱水干泥约45吨，含水率80%控制气量，不可过大闷曝DO 3mg/L左右间歇进水阶段5天左右间歇性换水闷曝进水、闷曝、沉淀每天2次，每次沉静1小时，换水5小时，闷曝6小时，作报表记录每天2次作SV30的观察、DO测定和镜检连续进水培养阶段（硝化菌的培养和驯化）60天左右生物池、二沉池，污泥内、外回流系统连续运行，适当调节回流比，根据污泥浓度和增值速率适当排泥连续进、出水和回流污泥水量和空气量均匀分配调整，适当排泥进水曝气，对污泥进行驯化厌氧段DO小于0.1mg/L，缺氧段小于0.5 mg/L，好氧段末端小于2 mg/L作报表记录作SV30的观察、DO测定、MLSS和镜检稳定运行阶段30天左右曝气池和二沉池，污泥回流系统连续运行连续进、出水和回流污泥空气量视DO值作适时调整按设计水量运行进水曝气按设计处理能力运行可以根据MLSS和SV30值综合考虑进行适量的排泥作报表记录增加分析项目和镜检控制回流污泥和内回流转入常规分析项目说明：以上运行方式均按设计参数确定，在实际操作中，生物池的污泥浓度可根据沉降比实时跟踪监测，不能出现大幅度的波动。
9.2.1接种及间歇进水闷曝阶段一次性投加外接干泥45吨（含水率80%）于生物池好养段，充满污水后（为提高初期营养物浓度，可投加一些浓质粪便或米泔水等）闷曝（即曝气而不进污水）数小时，潜水搅拌机运行保持连续性，确保污泥处于悬浮状态，闷曝数小时之后停止曝气并沉淀换水，每天重复操作，该阶段周期时间初定为7天左右由于污泥尚未大量形成，产生的污泥也处于离散状态，因而曝气量一定不能太大，控制在设计正常曝气量的1/2，否则污泥絮体不易形成此时污泥结构虽然松散，但若菌胶团开始形成，镜检开始出现较多游离细菌，例如鞭毛虫和变形虫，则认为初期培养效果满意期间作SV30量筒沉淀物的观察和DO测定，作报表记录时间：七天左右运行方式：接种、进水、闷曝、间歇进水、沉淀、换水注意：当预处理区域设立的24小时水质监视记录数据发现进水水质突然变化（酸水侵袭造成PH偏低、进水水质浓度、毒性及色度等）对活性污泥培养有很大的冲击，此时应该考虑启动应急预案，对污水实施旁通排放，减小对活性污泥的冲击9.2.2连续进水培养与驯化阶段进入连续进水培养阶段后，活性污泥工艺的正常运行模式已初步呈现，此时应根据正常运行工艺参数调整处理流程，水量和空气量的平衡依据DO值的变化作适时调整，开启外回流泵，控制在100%。
监测污泥及水质各项指标，包括污泥浓度，污泥指数，沉降性能，BOD，COD，通过显微镜观察污泥活性至MLSS超过3000mg/L时，当SV30达到30%以上时，活性污泥培养即告成功，此时镜检污泥中原生生物应以鞭毛虫和游动性纤毛虫为主培养达到设计浓度后，开始对硝化菌的驯化阶段硝化菌种的培养和驯化实质既是通过控制微生物的生长环境，配合目标菌种的生长周期对生物群落的发展进行外部干预，使得硝化菌成为活性污泥生物群落中的优势种群一般来讲，硝化菌种的培养周期为其泥龄的3倍左右时间：共60天左右运行方式：生物池和二沉池，污泥回流系统连续运行注：按照气水比值来确定投用风机的组合数量，但是就单台的风量的调节可以参照风机的压力和流量调节来实现9.2.3稳定运行阶段此时全面确定各项工艺参数，以工艺参数作为实际运行指导，根据实际进水水量和水质情况来来确定合适的工艺控制参数，以保证运行的正常进行和使出水水质达标的的同时尽可能降低能耗并通过驯化实现使硝化菌与聚磷菌共存的生态系统达到平衡，确保出水水质时间：30天左右运行方式：生物池和二沉池，污泥回流系统连续运行注：风量可根据反馈的DO值由风机按程序自动控制，在活性污泥形成后，可以按照相应的要求逐步运行A/O池的除磷脱氮功能。
9.3试运行期间的污泥控制9.3.1影响脱氮效果的主要因素9.3.1.1对硝化细菌的影响因素a．温度：适宜硝化菌硝化的温度为30℃～35℃，低温12℃～14℃时硝化反应速度下降，亚硝酸盐累积b．溶解氧：0.5mg/l～0.7mg/l是硝化菌的忍受极限，通常硝化段溶解氧应保持在2mg/l左右c．PH值：硝化菌对PH值的变化非常敏感，最佳范围在7.5～8.5之间，硝化反应中碱度偏高较好d．有毒物质：过高浓度的NH3-N与重金属等会干扰细胞的新陈代谢，破坏细菌的氧化能力，抑制硝化过程e．污泥龄：应根据亚硝酸菌的世代期来确定较长的污泥龄可增加硝化反映能力9.3.1.2对反硝化细菌的影响因素a．温度：适宜反硝化菌的最佳温度为35℃～45℃，当温度下降可适当提高水力停留时间b．溶解氧：应严格控制在0.5mg/l以下c．PH值：最佳范围在6.5～7.5之间，反硝化过程可补充硝化过程中损失的一部分碱度d．碳源有机物：当源水中C/N比值过低，如BOD/TKN<3～6，需外加碳源，一般选择甲醇或粪便水9.3.2影响除磷效果的主要因素a．温度：5℃～30℃范围内均可正常除磷b．溶解氧：厌氧段应严格控制在0.2mg/l以下；好氧段应控制在2.0mg/l左右。
c．PH值：当PH<6.5时生物池除磷效果会明显下降d．碳源有机物：源水中的BOD负荷需满足BOD/TP>15e．污泥泥龄：污泥龄越短，污泥含磷量就越高，排放的剩余污泥量越多，除磷效果越好9.3.3活性污泥处理系统运行效果的检测日常活性污泥处理系统检测项目如下1、反映处理效果的项目：进出水总的BOD5、CODcr、SS2、反映污泥情况的项目：污泥沉降比（SV%）、MLSS、MLVSS、SVI、溶解氧（DO）、微生物镜检3、反映污泥营养和环境条件的项目：氮、磷、PH值、水温等9.3.4活性污泥处理系统运行中的异常情况9.3.4.1污泥膨胀现象：污泥不易沉降，SVI值增高、污泥的结构较散，体积膨胀，含水率上升，上清液稀少，颜色也有变异，这就是污泥膨胀原因：丝状细菌大量增值所引起的，也有由污泥中结合水异常增多引起的污泥膨胀；水中碳水化合物较多，缺乏N、P、Fe等养料；溶解氧不足；水温高或PH值较低等易引起丝状菌的大量繁殖；超负荷，污泥龄过长引起丝状菌的大量繁殖措施：加大曝气量；及时排泥；加大回流污泥量9.3.4.2解体表现：处理水质浑浊、污泥絮体细碎化、处理效果变坏等是污泥解体的现象原因：运行不当，如曝气过量活性污泥中生物（营养）的平衡遭到破坏，使微生物量减少而失去活性，吸附能力降低，絮体体积缩小，质密；存在有毒性物质时，微生物会受到抑制或伤害，净化功能下降或完全停止，使污泥失去活性。
9.3.4.3污泥上浮现象：污泥在二沉池成块状上浮原因：曝气池内污泥泥龄过长；硝化进程较高，在池底发生反硝化，污泥相对密度降低，整块上浮措施：增加污泥回流量或及时排出污泥；降低混合液污泥浓度，缩短污泥龄和降低溶解氧，使之不能进行硝化作用9.3.4.4出水漂泥现象：二沉池漂散泥，水质变浑，出水SS值明显偏高原因：活性污泥SVI值过大，沉降性能不好；沉淀池配水量较大，超过设计负荷，水力停留时间变短；生物池出水溶解氧DO偏高措施：及时排泥，加大污泥回流量；控制进水泵房进水量，调节沉淀池配水；减小生物池好氧段的曝气量9.4 AOO工艺的试运行与控制在运行管理中，经常要进行运行调度，对一定水质、水量的污水，确定各项工艺控制参数，其中比较重要的有鼓风机开启数及空气量的控制，回流比、污泥浓度和排污量的控制9.4.1 确定水量和水质：即准确测定污水流量，入流污水的BOD5及有机污染物的大体组成9.4.2 确定BOD负荷F/M：应结合本厂的运行实践，借助一些实验手段，选择最佳的F/M值一般来说，污水温度较高时，F/M可高一些反之，温度较低时，F/M应低一些对出水水质要求较高时，F/M应低一些，反之，可高一些。
堡镇污水处理系统一期工程设计F/M不大于0.10kgBOD5/kgMLSS.d为有利于磷在厌氧段的释放，控制厌氧段F/M＞0.1KgBOD5/（KgMLSS.d），而在好氧段为提高出水水质，尽可能多的降解水中的BOD5，控制好氧段F/M＜0.18KgBOD5/（KgMLSS.d）9.4.3 确定混合液污泥浓度MLSS：MLSS值取决于曝气系统的供氧能力，以及二沉淀池的泥水分离能力从降解污染物质的角度来看，MLSS应尽量高一些，但当MLSS太高时，要求混合液的DO值也就越高在同样的供氧能力时，维持较高的DO值需要较多的空气量另外，当MLSS太高时，要求二沉淀池有较强的泥水分离能力因此，应根据处理厂的实际情况，确定一个最大的MLSS值，一般在（3000－4000）mg/L之间堡镇污水处理系统一期工程设计污泥浓度为3300mg/L9.4.4 溶解氧控制参考值：厌氧段DO≤0.2；缺氧段DO≤0.5 mg/l；好氧段DO＝2.0 mg/l，每天根据在线仪表，便携式DO测定仪或实验室取样获取生物池各处理段的DO数据，结合进水水质、污泥浓度、污泥龄、微生物镜检和天气等因素综合分析后调节鼓风机供气量。
9.4.5 核算曝气时间Ta ：曝气时间，即污水在曝气池内的名义停留时间，不能太短，否则，难以保证处理效果对于一定水质水量的污水，当控制F/M在某一定值时，采用较高的MLVSS运行，往往会出现Ta太短的现象如Ta太短，即污水没有充足的曝气时间，污水中的污染物质没有充足的时间被活性污泥吸附降解，即使F/M很低，MLVSS很高，也不会得到很好的处理效果因此，运算中应核算Ta值，使其大于允许的最小值当Ta太小时，可以降低MLVSS值，增加投运池数9.4.6 确定鼓风机投运台数：风机输出风量作为主控信号，DO及NH3-N浓度为辅助信号，控制鼓风机开启台数与变频，具体风量可根据天气、水量、池中溶解氧来确定，一般情况下可视微生物镜检和MLSS及30min沉降比来确定9.4.7 确定二沉池的水力表面负荷qh：qh越小，泥水分离效果越好，一般控制qh不大于1.5m3/(m2h)，堡镇污水处理系统一期第一阶段工程亦控制在1.0 m3/(m2h)以下9.4.8 确定回流比R：回流比R是运行过程中的 一个调节参数，R应在运行过程中根据需要加以调节，但R的最大值受二沉池泥水分离能力的限制，另外，R太大，会增大二沉池的底流流速，干扰沉降。
在运行调度中，应确定一个最大回流比R，以此作为调度的基础堡镇厂设计污泥回流比为100％, 混合液回流比为100%～200%9.4.9 核算二沉池的固体表面负荷qs：在运行中，当固体表面负荷超过最大允许值时，将会使二沉池泥水分离困难，也难以得到较好的浓缩效果9.4.10 每天通过污泥浓度MLSS和30min沉降比SV计算活性污泥的污泥指数SVISVI值能较好地反映出活性污泥的松散程度和凝聚沉降性能，SVI值过小，活性污泥泥粒细小，无机物含量高，缺乏活性；SVI值过大，污泥沉降性能不好，容易发生污泥膨胀SVI值一般控制在70～150为宜9.4.11 以上是污水厂在运行过程中经常要核算的，通常在在污水厂试运行的时候必须开始注意积累数据某镇污水处理系统一期工程的上述工艺参数，有大部分已经在设计文件中列出了（流量、污泥浓度、污泥回流比等）从实际运行情况看，几乎所有建成后污水厂的进水都和设计的进水情况有所出入，个别的水质数据相差极大因此，堡镇污水处理系统一期工程的上述工艺参数应该在工艺试运行包括正常运行中去逐步的积累和完善9.5鼓风机房鼓风机运行及控制鼓风机房与变配电间及控制室合建，土建按远期规模一次建成，设备分期安装。
9.5.1建筑物功 能： 为生物反应池提供氧气，保证生物处理系统正常运行类 型： 现浇钢筋混凝土框。
