石油天然气探井录井资料采集与整理操作规程(长庆油田分公司)(新)

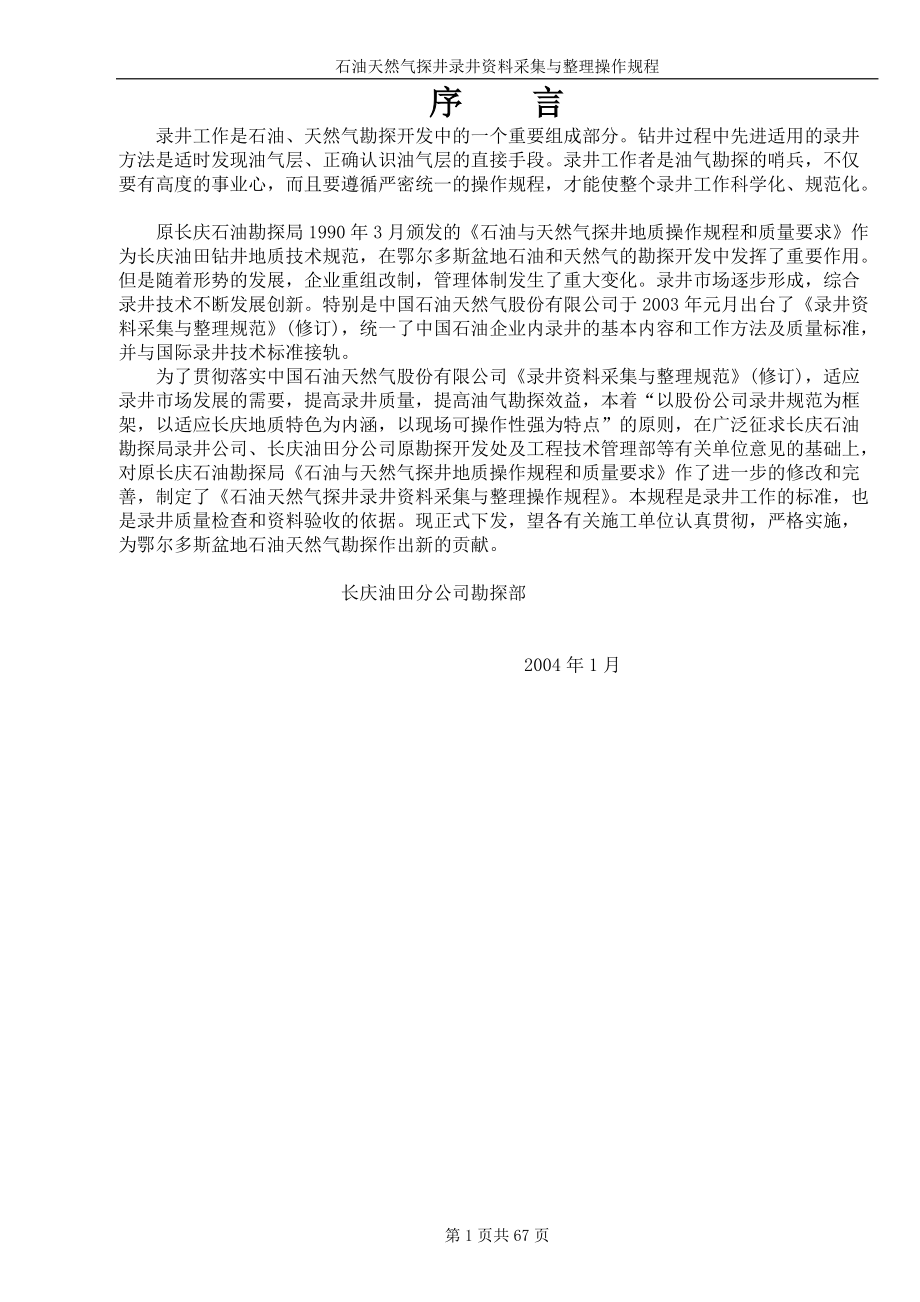

石油天然气探井录井资料采集与整理操作规程序 言录井工作是石油、天然气勘探开发中的一个重要组成部分钻井过程中先进适用的录井方法是适时发现油气层、正确认识油气层的直接手段录井工作者是油气勘探的哨兵，不仅要有高度的事业心，而且要遵循严密统一的操作规程，才能使整个录井工作科学化、规范化原长庆石油勘探局1990年3月颁发的《石油与天然气探井地质操作规程和质量要求》作为长庆油田钻井地质技术规范，在鄂尔多斯盆地石油和天然气的勘探开发中发挥了重要作用但是随着形势的发展，企业重组改制，管理体制发生了重大变化录井市场逐步形成，综合录井技术不断发展创新特别是中国石油天然气股份有限公司于2003年元月出台了《录井资料采集与整理规范》(修订)，统一了中国石油企业内录井的基本内容和工作方法及质量标准，并与国际录井技术标准接轨为了贯彻落实中国石油天然气股份有限公司《录井资料采集与整理规范》(修订)，适应录井市场发展的需要，提高录井质量，提高油气勘探效益，本着“以股份公司录井规范为框架，以适应长庆地质特色为内涵，以现场可操作性强为特点”的原则，在广泛征求长庆石油勘探局录井公司、长庆油田分公司原勘探开发处及工程技术管理部等有关单位意见的基础上，对原长庆石油勘探局《石油与天然气探井地质操作规程和质量要求》作了进一步的修改和完善，制定了《石油天然气探井录井资料采集与整理操作规程》。

本规程是录井工作的标准，也是录井质量检查和资料验收的依据现正式下发，望各有关施工单位认真贯彻，严格实施，为鄂尔多斯盆地石油天然气勘探作出新的贡献长庆油田分公司勘探部2004年1月目 录序言第一部分现场资料采集………………………………………………………………………4 一、钻前准备 ……………………………………………………………………………4 (一)井位的确定 …………………………………………………………………………4(二)钻井地质设计………………………………………………………………………4 〈三〉钻井工程设计 ……………………………………………………………………4 (四)有关工程安装要求 ………………………………………………………………4 〈五〉录井准备 …………………………………………………………………………4 二、地质录井 ……………………………………………………………………………4 (一)钻时 …………………………………………………………………………………5 〈二〉岩屑 ………………………………………………………………………………5 (三)荧光 …………………………………………………………………………………5 (囚)岩心 …………………………………………………………………………………5 (五)井壁取心 ……………………………………………………………………………9 (六)地球物理测井………………………………………………………………………10 三、气测录井……………………………………………………………………………10 (一)资料录取要求………………………………………………………………………11 (二)仪器精度要求………………………………………………………………………12 (三)测量项目、密度(间距)及要求 …………………………………………………12 (四)后效气测 …………………………………………………………………………12 (五)全脱分析(VMS)取样要求 …………………………………………………………12(六)标准气样的要求 ………………………………………………………………12 〈七〉资料录取要求 …………………………………………………………………13 四、工程录井……………………………………………………………………………13 〈一〉钻井液……………………………………………………………………………13 (二)钻井工程参数………………………………………………………………………14 (三)硫化氢检测要求……………………………………………………………………15 五、压力录井……………………………………………………………………………15 〈一〉目的和内容………………………………………………………………………15 (二)压力预测方法………………………………………………………………………15 六、其它录井……………………………………………………………………………15 〈一〉地化录井 ………………………………………………………………………15 (二)定量荧光录井………………………………………………………………………16 〈三〉特殊条件下的地质录井…………………………………………………………16 (四)分析化验……………………………………………………………………………17 (五)中途测试……………………………………………………………………………18 七、各类井的录井密度要求……………………………………………………………21 八、现场各项制度 …………………………………………………………………21 〈一〉质量检查制 ……………………………………………………………………21(二)其它各项制度………………………………………………………………………21第二部分 录井资料整理………………………………………………………………… 22一、岩心、岩屑描述 ………………………………………………………………………22〈一〉岩心描述的要求………………………………………………………………………22(二)岩屑描述的要求 ………………………………………………………………………22 二、碎屑岩地层录井资料的整理 ………………………………………………………22 (一)描述的内容及顺序……………………………………………………………22 〈二〉几项统一的标准……………………………………………………………22 三、碳酸盐岩地层录井资料的整理 ……………………………………………………26 〈一〉现场岩性鉴定的内容与要求………………………………………………26 (二)现场碳酸盐岩分类及命名原则………………………………………………26 (三)现场岩性描述的内容和要求…………………………………………………28 〈囚〉碳酸盐岩地层缝洞资料的整理与描述……………………………………30 〈五〉碳酸盐岩地层的油气显示及综合判断……………………………………32 (六)气样收集方法 ………………………………………………………………32第三部分 完井与上交资料 …………………………………………………………………33 一、完井的确定 …………………………………………………………………………33 (一)完钻条件………………………………………………………………………33 (二)完井方法的确定………………………………………………………………33 二、完井作业 ……………………………………………………………………………33 (一)下套管…………………………………………………………………………33 〈二〉固井…………………………………………………………………………33 〈三〉固井质量检查………………………………………………………………33 三、完井资料总结.………………………………………………………………………33 (一)录井完井报告…………………………………………………………………33 (二)录井综合图……………………………………………………………………38 〈三〉岩心录井综合图……………………………………………………………38 四、完井上交资料要求及验收标准.……………………………………………………39〈一〉完井资料上交要求 ……………………………………………………………………39(二)资料上交验收制度 ………………………………………………………………………40(三)完井资料验收及评级标准 ………………………………………………………………41第四部分 附件 ………………………………………………………………………………46附件-：岩屑百分比图版………………………………………………………………………46附件二：各种操作流程 ………………………………………………………………………46附件三：综合录井仪操作规程 ………………………………………………………………48附件四：综合录井仪校验规程 ………………………………………………………………51附件五：油、气、水层在各种录井资料中的显示 …………………………………………61附件六：钻井各工序中地质资料应采集的内容 ……………………………………………63附件七z中途测试取全取准资料的要求及标准 ……………………………………………57附件八：地质年代表… …………………………………………………………… 60 第一部分 现场资料采集一、钻前准备〈一〉井位的确定1.每口井必须根据年度勘探部署总体设计，由油田公司勘探部组织有关单位讨论拟定，并下达钻探任务书。

2.承担钻井工程单位接到井位坐标后，立即会同油、气勘探项目组组织地质、工程、钻前人员进行现场井位踏勘，选定井场、确定井口位置井位应根据实测坐标确定踏勘后的井位在现场应设明显的标志3.实际井位与设计井位误差原则上不得超过200米如受地形地物限制，需要超规定移动井位时，应报油田公司勘探部批准4.为确保施工安全，井场应远离村镇、油井等建筑物一般要求与村镇距离不得小于200米，气探井距村镇不得小于400米〈二〉钻井地质设计1.钻井地质设计应由油、气勘探项目组指定具有设计资质的单位承担，按中国石油天然气股份公司的统一规定和要求编制内容包括井区自然状况、基本数据、区域地质简介、设计依据及钻探目的、设计地层剖面及预计油气水层位置、工程设计要求、资料录取要求、地球物理测井、设计及施工变更等部分2.参数井、重点预探井及特殊工艺井的设计由油田公司主管领导批准，报股份公司备案一般探井由勘探部批准必须保持设计的严肃性，严格按设计施工，无设计不得施工，如施工中需要改变设计，必须按设计审批程序重新审批施工单位不得擅自更改设计审批后的设计除报上级有关单位外，还应分发乙方有关施工单位〈三〉钻井工程设计1.钻井工程设计由油、气勘探项目组委托有设计资质的单位完成。

一般探井由油田公司工程技术管理部审核参数井、重点预探井报油田公司主管领导批准2.钻井工程设计应根据地层孔隙压力，设计相适应的破裂压力、钻井液密度和套管程序，以利于保护油气层、中途测试和安全钻进具体设计应按中油股份公司规定的统一格式和要求编制〈囚〉有关工程安装要求1.使用综合录井仪的录井队，钻井队必须配合录井队安装好各种传感器及其它录井设备，保证正常运行2.架空槽坡度高差不得超过02米，架空槽面向井场一侧应架设木板，并设有梯子及过道3.震动筛应按设计要求开钻前安装，震动筛前应设有捞砂样工作台，并装好水管线和乏气头钻井时保证震动筛正常使用4.架空槽、震动筛要有良好的照明设施〈五〉录井准备1.录井队接到地质设计后要立即组织有关录井人员学习设计，领会任务要求，做到钻探目的明确、录井项目明确、质量要求明确、取心原则明确、复杂井段明确并及时收集区域资料、邻井的录井图、测井图及其它相关资料，做出地层柱状预告图2.开钻前应由油、气勘探项目组向参加施工的录井队、钻井队进行地质四交底：交勘探形势；交钻探任务：交质量要求：交地质情况3.地质设备和材料要齐全、完好、精度合格必须配备烤样烘箱承担区域重点探井的录井队应配备磨片装置、偏光显微镜及高效荧光灯等。

4.井场必须配置地质值班房两幢，值班房前应有可放置50包砂样的晒样台，台面均匀分格，依次编号二、地质录井(一)钻时1.钻具管理以工程数据为准，分别建立工程、地质钻具记录，做到三对口(工程、地质、场地〉、五清楚(钻具组合、钻具总长、方入、井深和下接单根)实行钻具卡片使用管理制度2.入井钻具由工程、地质人员在现场用钢卷尺(15米或30米〉精确丈量二次，精确到厘米，用漆编号，按顺序排放，超深井要打钢号，并准确将规格、壁厚、扣型、长度、钢号、编号填入原始记录3.倒换、变动钻具时，地质小班必须在钻具使用记录中注明，与工程一起核对出入井钻具，大班复查，钻井中钻具不清不打钻4.钻时记录按地质设计间距进行，进入目的层后钻时点距不得大于1米，油气层段适当加密，取心时点距不得大于0.25米要求项目齐全，计算准确单位用"分/米"表示，取整数5.每次接单根时必须校对井深实际井深与综合录井仪、气测深度面板读数误差不得超过0.1米与半自动钻时记录仪误差不得超过02米井深取值保留到小数点后2位，完钻井深取整数6.详细记录钻井过程中的楚、跳钻等现象及相应的井段深度碳酸盐岩地层的缝洞发育段，遇钻时加快应加密钻时点，发现放空应及时停钻，测量放空距，卡准起止井深，深度记录精确到厘米。

收集并记录放空时的悬重(钻压〉、泵压、钻井液量的变化及现场其它资料〈二〉岩屑岩屑是系统了解井下地层、岩性、油气显示的直观资料，影响岩屑真实性的因素较多，要注意识别真假岩屑岩屑录井中为了达到去伪存真的目的，要求钻井做到“四不打钻”，即：小排量不打钻(钻井液上返速度不得小于0.7米/秒)；钻井液不合要求不打钻；震动筛不正常工作不打钻；停电时不打钻同时还必须抓住以下几个主要环节1.正确使用迟到时间（l）迟到时间以实测为主，井深小于1000米的非目的层段可以采用理论计算值，井深大于1000米的非目的层段每间隔100米实测一点，目的层段每间隔50米实测一点用玻璃纸或塑料片代表钻井液，用涂漆瓷块代表岩屑，由地质、气测人员合作进行测定另外，注意用钻时明显的特殊岩层如煤层、灰岩等)的钻达与井口出现该层岩屑的时间差，校正迟到时间2)泵排量有明显的变化(如单、双泵的倒换，缸套的变换，凡尔数的增减)，应按换算后的迟到时间捞样公式如下：1〉变泵时间早于钻到时间时：变泵前排量新迟到时间=原迟到时间×变泵后排量新捞样时间=钻达时间+新迟到时间2〉变泵的时间晚于钻达取样深度的时间，早于捞样的时间： 变泵前排量 新捞样时间=变泵时间+ × (变泵前捞样时问-变泵时间) 变泵后排量3〉接单根停泵时，对己钻达取样深度而未捞样的应推迟一个停泵时间捞样： 新的捞祥时间=原捞样时间+停泵时间 2.捞样〈1〉捞样按设计间距连续进行，若遇起钻而未到捞样时间时，当钻进超过取样间距的30%，应在起钻前捞样，与下钻后第一个捞样点的岩屑按比例合并。

〈2〉定点捞样以保证岩屑的真实性，正常情况下在震动筛前用砂样盆连续接取当岩屑过多时应垂直切取堆积岩屑的四分之一或二分之一岩屑数量少时捞净为止，并立即找出原因设法改进当钻遇疏松地层、可溶盐岩层应在架空槽内设档板定点捞取每捞完一包岩屑后，应立即清理，净化取样处下钻后按迟到时间清理取样位置3)现场捞样数量每包不少于50在白重点探井(参数井、区域探井)目的层应采取双包样一包保存，另一包供现场鉴定和挑选分析化验样品4)取心时正常捞样y却扭钻前未能取到样，当取心收获率低于80%时，扩眼补取5)目的层的捞样间距一般采用每米一包，重点探井发现良好油、气层及特殊岩性层段，可加密捞样，间距可控制在05米，并分包保存3.洗样(1)洗样工具视具体情况选择〈洗样盆、洗样筛〉，以不漏掉、不破坏岩屑为原则洗样水要保持清洁，严禁油污，严楚高温2)捞出的岩屑应先闻后洗，洗样时要注意观察有无油气显示(油气味、气泡、油花、油迹)清洗后的岩屑，标记准确的深度后，立即进行现场荧光直接照射若遇洗样时见到油气显示，而荧光照射没有显示时要及时补捞样品观察，查明原因对闻到、见到的油气显示要做详细记录3)洗出的岩屑要能见岩石本色，无泥饼、泥团。

清洗疏松砂岩和软泥岩及煤屑时要注意保护岩屑，切忌大水猛冲和揉搓4)如遇岩屑难洗、假岩屑多时，可多捞一些，静放一下再洗，并将大块假岩屑去掉4.晒(烘)、装样(1)岩屑以自然晾干为主条件不许可时，可使用烘箱烘烤时加温要适当(控制在90～110℃为宜，含油显示层岩屑控制在80℃以下)，严防爆烤，以免岩屑碎裂变质含气岩屑、油页岩及要选送生油分析的岩屑严禁烘烤2)烘样时不要过多搅动，以免岩屑粘合在一起3)晾烘槌且要注明井深，严防混乱、丢去或掺合4)晾烘干自告样品，随商去屑标签(用绘图墨水填写)装入袋内5.现场岩屑初描 值班人员在捞洗样后，应找出岩屑中的新成分，进行岩屑的定名，填在荧光记录“岩性”栏内，并注意井下岩性变化，划分层段，填于班报“岩性简述”栏中〈三〉荧光1.小班按设计间距对每包岩屑及时进行荧光湿照、干照，并填入“荧光记录”要注意区别真假荧光，排除岩性、矿物及其它污染发光2.观察时注意量(发光岩屑含量)、质(发光颜色〉、荧光强度、产状的变化以观察新鲜面为准一旦发现荧光，向上追踪复查，落实含油、气井段3.为落实含油气性及产状，对湿照发光岩屑仔细进行肉眼观察及滴照和系列对比用点滴法对目的层的储集层逐层作油气试验(5米以上的厚层取上、中、下进行试验，对直照有荧光的层酌情加密)，详细记录光圈的颜色、产状、强度。

滴照有荧光时，分段做氯仿系列对比，确定级别荧光点滴试验及系列对比方法见附件二《各种操作流程》4.碳酸盐岩岩屑含油气多与缝洞有关，要注意裂缝面和次生矿物(如方解石、石膏等〉的发光显示，认真落实，准确判断5.大班要及时对岩屑进行荧光复照，完钻后对电测可疑层段及区域主要含油、气层要进行复查，并记录在备注栏中〈囚〉岩心岩心是直接反映地层和油、气情况，取得油、气层参数的基础资料因此，要卡准取心层位，及时认真做好现场油、气观察和采样分析工作1.取心原则(1)参数井：取心目的主要是确定地层时代，研究岩性和岩相变化，了解储集层的含油气性、.物理化学性质和裂缝发育情况：获取生油层的生油指标：落实地下构造情况(地层倾角、接触关系、断点位置)等，必须按设计要求取心发现油、气显示(有荧光、油、气味、气测异常)立即取心2)预探井：以获取直接地质资料和含油气资料为目的主要目的层的取心进尺分配按设计要求执行；发现新的油、气层立即取心，不漏取2米以上油、气层；地层层位不清及生烃指标或岩性电性关系不清时可适当取心3)评价井：主要目的层按设计要求取心；准备提交探明储量的新区，为取全储量计算的参数选择1～2口井进行密闭取心或油基钻井液取心。

2.取心前应做到(1)录井负责人或大班主持开好地质取心分析会，明确取心原则和要求，掌握本区地层及油、气层变化情况，搞好地层及油、气层的预告，做到卡取岩心心中有数在取心井段地质技术员、地质大班要盯在现场小班要做到勤捞、勤照、细观察，随时掌握钻时和气测变化，卡准油、气层2)工程人员必须开好取心措施讨论会，明确取心目的，了解本井设计取心部位和预计含油气显示井段掌握钻速变化，和地质人员一道卡准油、气层，保证取心收获率3.卡准油、气层的方法卡准油、气层必须综合分析各种资料，做到一对比、 二循环、三观察、囚取心〈1〉用标志层和沉积旋回控制，参考厚度与邻井对比，卡准油、气层出现的井段，做好油、气层预告〈2〉发现钻时加快、鳖跳、放空或气测异常，立即停钻循环钻井液，捞取岩屑，在最后一包岩屑捞后延续一段时间再捞一包检查样3)及时进行荧光滴照和直照，连续对比，注意量的增减与质的变化气探井主要依据气测全短值的变化，排除煤层掉块等干扰，去伪存真，综合判断，作出决定4.现场取心工作程序(1)取心钻具下井前，必须丈量清楚，记录准确，井深、方入计算正确，下钻到底核对井深、方入，保证岩心深度的准确性〈2〉详细记录钻时(每025米一点)，分析井下地层变化，提出割心部位的参考意见。

取心井段照常进行捞样 及其它录井工作3〉岩心出筒时，录井人员按岗位分工，各负其责取心钻具提出井口后，必须丈量底空，结合观察底面特点及磨心情况，判断井下有无余心，及时提出相应措施4)取心工具必须拉下钻台，在井场顶(捅)心，出筒次序不能乱，岩心不可倒置，按岩心断裂茬口及磨损关系依次排列并用鲜色铅笔作顺序记号，丈量长度(准确至厘米)，岩心收获率保留到小数点后二位5)含油、气岩心一律不洗，用棉纱擦去岩心表面钻井液，太脏的岩心待选分析样后清洗，不含油、气岩心要清洗干净〈6〉现场岩心油、气、水显示的观察油、气显示观察贵在及时，要特别注意“动”和“变”的因素岩心出筒、选样过程中要适时做好现场含油、气性的记录或初描，此原始记录作为岩心描述的依据1〉岩心出筒时要注意观察记录油、气味，岩心柱面冒油、冒气情况〈处数、气泡大小、连续性、声响等〉，冒油、气处用鲜色笔圈定2〉碳酸盐岩岩心出筒后，应立即做浸水试验，碎屑岩含油气层岩心在选样的同时行浸水试验(岩心砸开后，一半选样、一半做浸水试验〉将岩心浸入水下约20毫米，观察含气冒泡情况(处数、部位、气泡大小、连续性、持续时间、声响程度及与缝洞的关系〉，冒气处用鲜色笔圈定。

气量大时可用"排水取气法"取样还应注意记录有无硫化氢味3〉岩心含水观察① 直观岩心新鲜面的湿润程度，可分为：湿润(明显含水、可见渗水)、有潮感(含水不明显、手触有潮感)、干燥(不见含水、手触无潮感)②滴水试验 对含油砂岩进行滴水试验，是粗略鉴别岩石含水程度的有效方法试验要及时，岩心出筒采样时应随同进行观察滴水结果以水珠停留一分钟左右的变化情况为准分为四级： A、珠状：滴水呈圆珠状，与岩石接触面积很小，不渗入 ﹏﹏﹏ B、半珠状：滴水成椭圆状，与岩石 接触面略小于水珠，肉眼不见渗入 ﹏﹏﹏ c、慢扩散：滴水成扁平状，与岩石 接触面大于水珠，肉眼可见慢渗 ﹏﹏﹏ D、扩散：滴水立即扩散，较快渗入 岩石 ﹏﹏﹏② 塑料袋密闭试验 综合判断 结 果试验方法含 水微含水不含水直 观湿 润有潮感干 燥塑料袋密闭雾状有水珠雾状无水珠薄雾状-无雾试验方法：取岩心中心部分4×3×2厘米的一块岩样，装入塑料袋中密闭，置太阳下或暖气片上30分钟，观察袋壁水珠情况。

含油砂岩的含水观察以滴水试验为主，参考其它两项含气砂岩的含水观察以直观和塑料袋密闭试验为主，参考滴水试验综合判断4〉荧光观察：出筒岩心作新鲜面直照、滴照、氯仿系列对比 新鲜面荧光直照：观察记录荧光颜色、产状、发光强度，估计发光面积滴照：取直径3毫米左右的岩心，研碎、置于滤纸上，用滴管滴14滴氯仿，待干后置于荧光灯下观察其发光颜色、强度、产状、级别氯仿系列对比：选1克岩心，研碎后置于试管中，加5毫升氯仿密封浸泡，与本区标准荧光系列进行对比，观察1小时和24小时的系列级别5〉油一酸反应：取碎屑岩岩心中心部分岩样(大约1/2—2毫米直径)，浸没在装有1—2毫升稀盐酸的试管中，观察岩块上下浮动的程度、气泡大小和有无彩虹色6〉丙酣一水试验：对怀疑含油或凝析油的岩心，取岩样1克，研碎装入试管，加入2毫升丙隅用力摇动后，过滤到另一个试管中，再加入3毫升水，观察是否有乳白色的分散体系存在5.采样(1)为了保证样品的及时采集，取心前录井队通知化验人员提前到达现场2〉样品由地质技术员、地质大班人员选采并按设计要求确定分析项目化验人员负责称、包样品，并要有注明井号、标本编号、井深和采样日期的标签3〉根据岩心在筒内的位置、磨心情况和加密钻时记录，采完样后做好岩心归位工作，立即填写送样清单一式两份，一份交化验人员，一份作为原始资料保存。

清单和所选样品必须在现场核实对口4)采样岩心劈成两半，一半作选样分析，一半长期保留一般不允许整块取样，若需全直径岩心作特殊分析，应打借条，待分析后归还录井队或岩心库全段整块取走的岩心位置应以相应长度的木、纸板顶替，并标注原岩心编号、长度，用塑料袋包好，置于原位样品的岩性应均一，有代表性，不能一块样品岩性有明显的差异5〉饱和度样品必须在现场及时采集，或用塑料涂层保护送化验室选样采选岩心中部未受钻井液滤液浸入的部分有气显示的碎屑岩岩心一律采选饱和度样品〈6〉采样要求1〉油探井砂岩储层孔隙度、渗透率分析每米8块，含水饱和度分析每米4块不含油的孔、渗分析每米2块2〉气探井砂岩储层孔隙度、渗透率、含水饱和度每米5块碳酸盐岩储层孔隙度、渗透率每米5块不含油气的砂岩、碳酸盐岩储层孔、渗每米2块致密碳酸盐岩孔、渗每米1块3〉含油、气层上下不含油、气的部位，应选14块样品，以便分析对比4〉薄片、筛析、重矿物样品，均匀砂岩层上、中、下各一块：不足2米的砂层上、下各一块：超过5米的每2米一块，岩性有变化时应增选样品 5〉碳酸盐岩薄片每米2块，岩化每米1块，岩性变化 增选样品 6〉砂岩每米选含盐量样品一块 7〉一般泥岩在地层分界附近采集微古生物、光谱、粘 土分析样品，间距2米一块。

8〉生油层样品根据研究工作的需要进行选样 9〉保留岩心未经一定审批手续，一律不准随意采样或作其它用途6.装盒、入库(1〉要求使用正规(具有资质认证〉岩心盒生产厂家的有质量合格证的岩心盒岩心入库时，岩心库管理人员要检查岩心盒的质量、规格，劣质、不符合规格的岩心盒不能入库为便于存取，要求统一使用2格×lm规格的岩心盒〈2〉岩心放入岩心盒的次序自上而下，由左向右岩心盒编号要求如下：××井第×盒（起始岩心编号一终止岩心编号〉岩心 破碎或易碎岩心，必须装入塑料袋内，并加标签 放入岩心盒后，每块岩心涂漆编号，涂漆面积2(宽)×4(长)cm2，编号方式：××井 10 5 1647.5米 26 ××井 第几块取心次数 本次总块一般编号逢10块编号(加底界深度〉单块编号长度不超过20cm每次取心必须有岩心卡片岩心卡片用绘图墨汁填写后，贴在木板上装入塑料袋内，置于本次取心的最后3)岩心要装箱整齐，统一按上述要求编号岩心及岩心盒编号要用不褪色的黑墨或油漆书写醒目、清楚。

4〉参数井、重点预探井有重要意义的含油、气岩心应选代表性样品，标明井号、井深，装塑料袋或用塑料涂层长期保存5〉完井后录井队要在一周内派地质录井人员将岩心(岩屑〉送交指定的岩心库入库前填写岩心入库清单一式两份，岩心入库清单填写要工整、齐全岩心库管理人员验收、双方签字后，一份交岩心库，一份随地质资料上交档案馆归档 〈五〉井壁取心为落实油、气显示或弥补岩心收获率过低，完钻后由勘探部根据录井及测井资料具体确定井壁取心层位和颗数 1.井壁取心原则 (1)一项或几项录井资料，认为是可疑油、气层段而钻井未取心的井段，进行井壁取心 (2)主要油、气层钻井取心收获率低于50%，而且岩屑代表性差，油、气层情况不清时，进行井壁取心 (3〉测井资料与岩屑录井剖面有明显不符或地层层位不清时，进行井壁取心 2.井壁取心要求(1) 取心深度必须准确，取出岩心必须是岩层2〉取出岩性与原定取心岩性不符时，应校正电缆深度，重新取心3〉取出的成块岩样及时按顺序正确编号，贴好标签，准确定名，认真及时观察描述油、气、水显示及岩性特征，妥善包装，随岩心入库 〈4〉取心情况及岩性，含油、气、水程度的描述应填入“井壁取心描述记录”内。

3.井壁取心资料的收集 (1〉基本数据：取心井段、层位、设计颗数、实取颗数、收获率、含油气岩心颗数等 (2〉岩心描述同岩屑描述，包括每颗井壁取心的取心深度、岩性定名、颜色、含油级别等 (3)荧光颜色以湿照荧光为准 (4)井深单位用“米”，取一位小数，编号由深至浅顺序编写 〈5〉采用新设备取出的样品大小能满足物性分析或其它分析时，应及时送样进行分析化验 〈六〉地球物理测井测井是油气田勘探、开发中的重要环节录井队要协助测井队做好测井工作，确保油气探井作业顺利、工程质量合格、资料齐全，从而成功地进行油气层识别和油气藏评价1.测井系列 测井系列的选择以科学、先进、适用、有效为原则，既能快速识别油气层，又能为地质综合研究和油气藏评价提供基础资料根据鄂尔多斯盆地的油气地质特征，从测井资料的解释、应用与地质研究出发，根据目前的测井仪器，制定了不同的测井系列1)天然气井测井系列出图比例裸眼井测井项目固井质量检查测量范围5700测井系列3700测井系列必测项目1：500自然伽玛 自然电位井径 声波时差双侧向 连续井斜自然伽玛 自然电位井径 声波时差双侧向 连续井斜变密度声幅1. 全井共一次测井：从套管鞋～完钻井深2.多次测井：每次重复50米1：200自然伽玛能谱 Pe自然电位 双侧向补偿中子 岩性密度声波时差 井径自然伽码能谱 Pe自然电位 声波时差双侧向-微球形聚焦 井径补偿中子 岩性密度磁定位CCL自然伽码目的层段至井底；见油气显示层段上、下各30米。

选测项目1：200声、电成像STARII高分辨率感应HDIL核磁共振MRIL多极子阵列声波XMAC薄层电阻率TBRT地层倾角长源距声波脉冲回波EPT俄罗斯伽玛密度MAkd(2〉石油探井(包括评价井和滚动井)出图比例裸眼井测井项目固井质量检查5700测井项目3700测井项目国产小数控测井项目必测项目1：500高分辨率感应HDIL 井径声波时差 自然伽玛自然电位 连续井斜双感应 声波时差自然伽玛 自然电位井径 连续井斜双感应 声波时差自然伽玛 自然电位井径 连续井斜声幅变密度1：200自然伽玛 自然电位高分辨率感应HDIL补偿中子 岩性密度声波时差自然伽玛 自然电位双感应-八侧向 井径补偿中子 岩性密度声波时差 微电极4米底视电阻率自然伽玛 自然电位双感应-八侧向 井径补偿中子 补偿密度声波时差 微电极4米底视电阻率磁定位CCL自然伽玛选测项目1：200自然伽玛能谱薄层电阻率1BRT多极子阵列声波XMAC核磁共振MRIL声、电成像STARⅡ自然伽玛能谱地层倾角长源距声波俄罗斯感应脉冲回波EPT俄罗斯伽玛密度MAK-2注：(1)裸眼井测井必测项目只能选其中一个系列〈如国产小数控或3700或5700〉的测井项目。

2)选测项目可根据需要在该系列(与必测项目系列相应)的选测项目中选取，也可在其它系列中选取具体要求按单井地质设计执行2.录井队密切配合测井测井车到现场，录井队向测井队详细提供井况、井身结构及地层等资料测三样前录井队要向测井队提交套管记录供现场核对测井人员应系统了解地层、地质情况，仔细观察岩心，切实掌握第一性资料并将测井质量及时通知现场地质人员测井过程中，地质技术员应在现场，同测井人员一起，对录井中有显示层及可疑层进行分析讨论3.对测井队的要求测井资料质量必须全部合格，无废次品，曲线无畸形和异常跳动否则应予重测测井质量由甲方测井监督现场验收签字测井或测井解释人员离开井场前向录井队提供实际的测井项目、井段和比例，在现场提交初步解释意见并向钻井队提交井斜数据和注水泥井段的平均井径数据测井施工结束后按合同规定时间向甲方提交测井解释成果数据资料和测井综合图、测井标准图、水泥胶结评价图4.钻井队与测井队的协作配合钻井队提前48小时向测井施工单位发出预约通知书，预计测井的日期、项目、井深测井过程中，钻井液电阻率应大于1欧姆·米钻台、井场作业应不妨碍测井工作的正常进行防止供电干扰，供电电压应保持在220伏±10伏，频率50赫兹±2赫兹。

在井场附近不得使用电焊机按设计要求，配合地震队搞好VSP测井工作5.测井和钻井双方必须保证井的深度准确无误岩电差(一般情况下，测井深度减去录井深度)要求是：深度小于3000米的井，岩电差必须小于井深的1%深度大于3000米的井，岩电差必须小于井深的12%超限时，应查明原因及时提出补救措施6.参数井和重点预探井完钻测井前，必须做出《测井工程设计书》，报勘探部批准后方可实施测井结束后，测井单位要提交《测井总结报告》内容包括：概况、曲线质量评价、解释方法(含新技术新方法试验〉、油、气层解释成果、试油、试气建议等三、气测录井气测录井是发现油气层，特别是气层最直接最有效的录井方法，天然气探井和新区石油探井要进行气测录井〈一〉资料录取要求1.必须齐全准确的录取下列资料：〈1〉气测值：包括全量(经)和组分；(2) 组分：包括各组侄类百分含量、非短类百分含量；(3) 钻时及相关资料，如放空井段等；(4〉随钻及后效测量时应及时进行现场真空蒸馆分析2.及时发现气测异常，判断钻遇的油气显示层的真伪出现气测异常显示时，立即书面通知地质值班人员3.及时收集影响气测异常的非地质因素，整理油气显示层段的资料4.进入目的层前，标定仪器刻度，全面检查色谱仪和从脱气器到仪器的外接管线，确保色谱仪正常工作。

综合录井仪操作规程及校验规程见附件三、囚 (二)仪器精度要求检测项目全经〈全量〉组分硫化氢二氧化碳检测仪器类型氢化焰〈热导〉氢化焰(热导〉吸附TCD最小检知浓度<0.001%〈0.001%<0.0001%〈0.20%测量范围0.001～100%0.001～100%0.0001～0.01%0.20～100%基线±1% fs/h±1% fs/h士1% fs/h士1% fs/h重复性误差士5%±5%5%3%环境温度0～40℃0～40℃-40～50℃40～50℃响应时间1秒l秒噪音<05毫伏〈05毫伏<05毫伏<05毫伏〈三〉测量项目、密度〈间距〉及要求1.测量项目：全量(烃〉、甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊皖、正戊烷，探井应加测二氧化碳、氢气和硫化氢2.测量间距：全量(烃)、组分连续测量3.测量数据要求：(1)全烃和色谱分析要求保留记录原图〈长图〉；(2)数据库中保留时间数据和深度数据；(3)每日在原图上作一次标样记录；(4)原图上要求标注开泵、起下钻、接单根和钻井液密度及处理情况4.坚持“三不打钻”、“一不起钻”：停电时不打钻，气测仪器有故障时不打钻，后效影响超高，造成资料失真时不打钻(要循环除气)；气测点未测完不起钻。

要系统收集影响气测值的钻井参数，停泵时间，钻速，排量，钻井液性能，钻井液处理剂及混油情况等，供气测解释时参考，以便提高解释精度〈四〉后效气测后效气测是地质循环、接单根、起下钻过程中，钻井液与地层流体压差的变化引起的烃类显示而进行的气测录井后效气能尽快发现井下烃类流体，用来判识气层，更好地反映地层中的含气性进行后效气测的要求：1.进行后效气测时，要循环两周以上2.钻遇气体显示后，每次起下钻均应进行循环，进行后效气测录井循环钻井液时应记录时间、井深、钻具下入深度、钻井液静止时间、循环一周时间、开停泵时间、排量、泵压、油花气泡及气测的延续时间和变化3.连续检测烃类组分和非烃类气体的含量4.计算油气层深度、油气上窜速度(后效测量要求排量均匀、泵压稳定〉五〉全脱分析〈VMS〉取样要求 1.遇特殊情况或仪器故障时，必须每米取样进行全脱分析，补充缺少的全短和组分资料 2.必须在脱气器前取样 3.分析时取250毫升样品，使其真空度不小于0.08兆帕 4.加热至沸腾，加热时间同仪器要求时间一致，注样量大于定量管容积 5.要取满瓶(取样量大于500毫升)，瓶口要密封好，取样瓶清洁无污染，贴好标签〈六〉标准气样的要求“标准气样”是否符合标准，是标定气测仪器、确保气测值可靠的关键因素。

因此，对标准气样有严格的要求： 1.标准气样必须是专业厂家生产的、经过严格检验和准确标定的合格产品 2.标准气样必须在有效期内使用 3.同一口井必须使用同一批标样〈七〉资料录取要求1.全井不得有漏测点，数据差错率＜2%2.发现井涌、气侵、井喷时，应及时采样分析3.发现鳖、跳钻或钻时加快或井漏时，及时与地质值班人员联系，并收集有关工程参数(钻压、转速、排量、泵压〉、钻井液性质、钻井液处理情况等相关资料4.重点预探井资料整理在现场进行若下技术套管或中途测试及完井讨论时，应提交气测解释的书面成果四、工程录井工程录井是录井作业的重要组成部分它和其它录井共同组成现场数据的全部，是监测钻井施工的必要手段工程录井主要分为两类，即录井观察和传感器采集：传感器采集又分为钻井液和钻井施工〈一〉钻井液1.传感器测量参数：钻井液密度、体积、排量、电导率、温度、泵冲、压力2.人工测量参数：密度、流变性能、滤失量、含砂量、酸碱度、氯离子含量3.传感器精度要求类种灵敏度重复性精度分辨率泵冲1冲+l冲1冲体积5毫升〈液面变化〉+5毫升(液面变化)5毫升〈液面变化〉密度0.01+5%+0.010.01温度0.5℃±5%士0.25%80.1%fk电导率5mS/cm±5%±5%fs1mS/cm4.传感器安装位置及要求 (1〉钻井液出口传感器 1)出口流量计：尽量靠近导管出口： 2)钻井液出口密度、温度、电导率传感器应安装在震动筛之前。

(2〉钻井液入口传感器 安装在钻井液泵入口附近 (3)体积传感器 传感器垂直安放在各种钻井液罐〈池〉，位置应远离搅拌器，液面基本平稳处4)压力传感器1）泵压传感器：安装在高压管汇的立管上；2〉套管(环形空间)压力传感器：安装在防喷四通或放喷管汇上；3)传感器转换器自由端应向上，以确保压力准确；4〉钻井液泵冲数传感器，安装在活塞拉杆上或传动轴端上5.人工采集钻井液性能参数除了传感器采集的之外，全套性能由钻井液专业人员分析，录井和钻井技术人员进行收集和应用但是在临进入目的层前和钻入目的层至完钻的过程中，录井人员必须亲自测定钻井液密度、粘度及失水等性能，确定钻井液性能是否达到设计要求1〉进入目的层前，根据钻时及其钻井参数计算d或dc指数，绘制连续沉积剖面的d或dc指数压力变化趋势线，随钻进行压力预测，合理调整钻井液性能，使之达到近平衡钻进，以利发现油气层，保护油气层2)按设计要求的间距测定钻井液密度、粘度、滤液氯离子含量发现气显示加密测定3)钻井液中发现油、气显示，应及时记录其井深、经历时间、钻井液性能变化、显示程度〈气侵显示：观察槽内液面气泡大小及占槽、池面积油显示：油花、油迹、油膜及占槽、池面积〉，注意有无油气的芳香味或硫化氢昧等。

气侵应采取点燃法作现场点火试验(为保证安全，要远离井口〉，观察记录火焰高度、颜色并及时取油、气样送化验室分析4〉碳酸盐岩目的层每米测定钻井液液面一次，填入正式记录进尺慢时，每半小时应巡回检查一次槽池液面如有上升或下降，要详细记录起止时间、井深、层位、上升或下降速度、有无油气显示查明原因，以随时掌握井漏、井涌或气、水侵等变化5〉处理钻井液情况(包括井深、处理剂名称、用量、处理前后性能变化〉要填入班报，特别对混油钻井液必须注明油品、混油数量等6.油、气上窜速度计算如遇油、气侵要计算油、气上窜速度和高度：(1) 迟到时间法： h H - [ (T1 - T2) ] V= t T0 (2)容积法: Q H - [ (T1 - T2) ] V= Vc T0 V一油、气上窜速度〈米/小时〉;H一油、气层深度(米)；h一循环钻井液时钻头所在井深〈米〉；t一钻头所在井深的钻井液迟到时间〈分〉；T1一见油、气显示的时间(分)；T2一下至深度h后的开泵时间(分)；T。

一上次起钻前停泵时间到本次下钻至井深h后的开泵时间差，即钻井液静止的时间(小时)；Q一钻井液泵排量(升/分)；Vc一井眼环形空间每米理论容积(升/米)迟到时间法较接近实际情况，是现场常用的方法在钻遇高压水层时，也可以用上面的两个公式计算水的上窜速度二〉钻井工程参数工程参数是钻井工况的反映，参数的采集和应用是提高钻井效益和安全施工的必要手段，因此参数的采集至关重要钻井过程中及时处理和应用这些数据是必须的，也是可行的钻井工程参数的录取有传感器和人工记录两种类型1.通过综合录井仪采集的参数有：大钩负荷、转盘转速、转盘扭矩、井深(大部分使用绞车传感器〉、立管压力、套管关闭压力、钻速等要求起下钻时对传感器进行检查、标定(调校〉，发现问题及时整改、记录在钻进过程中，录井人员要及时判断井漏、井涌、断钻具、操作失误等异常情况，并立即向录井负责人及钻井队报告2.传感器的精度传感器的精度要求项 目灵敏度重复性精精 度分辨率绞车单根≤20cm≤1周/12冲大钩负荷0.05%fs+5%+0.5%fs±0.1%fs扭矩(电)0.01%fs+5%+0.1%fs0.5mv扭矩〈机械〉0.5%fs+5%+0.5%fs+0.1%fs转数1转+1转1转1转1转〈三〉硫化氢检测要求1.仪器探头安装在钻井液导管出口、平台甲板、钻台司钻位置、钻井液池处，共四支。

2.每3个月校验一次：用化学或半导体探头进行监测，监测最小值为1毫克/升3.钻进过程中连续测量，并实时记录4.录井中发现硫化氢含量异常，随时向钻井队和甲方监督发出书面通知，采用相应的安全措施五、压力录井〈一〉目的和内容压力录井是钻井的重要手段，其录井的参数是确保安全施工的依据压力录井的方法可分为钻前预测、钻进中监测与检测和钻开压力异常带监测三类要求为相关人员提供地层超压和欠压实情况，钻进过程中及时提供反映井下压力变化参数的动态〈二〉压力预测方法1.压力预测有三种方法：一是利用地震的层速度，预计井下的欠压实地层，来分析压力异常层的深度和压力：二是利用己钻井测井的声速资料，分析欠压实地层的位置，推断设计井压力异常带的深度和压力：三是利用己钻井的实测压力数据来预测设计井的压力梯度和压力异常带2.实钻中的检测是压力录井的开始，应通过钻井过程中实测地层孔隙压力、泥(页)岩体积密度和岩石可钻性分析，来确定压力异常带的存在和压力范围〈1〉泥〈页〉岩体积密度用泥(页)岩密度求取地层欠压实状况，泥(页)岩密度的减低，证实异常压力的存在，预测压力异常地层的位置2)可钻性指数岩石的可钻性用相关的公式计算"dc"指数或"SigmaFF指数，分析欠压实地层的存在，预计欠压实层的位置，为钻开欠压实层作好技术准备。

另外，也可以用标准化钻速法，取得岩石可钻性指数3.钻井过程中实测地层孔隙压力，方法有两种：一是利用地层重复测试(电缆或钻杆)的实测压力数据；二是利用井涌关井时得到的套管和立管压力数据求得下完套管以后做破裂压力实验可以获得钻井液的密度窗口4.钻开压力异常带的监测，是监测井筒液柱和井下地层压力的平衡状况钻开压力异常带以后，监测井筒压力平衡的状况第一是单根气、第二是背景〈后效〉气、第三是气体组分它们反映了地层与井筒压力的平衡状态5.录井过程中如发现地层有异常显示时，立即通知钻井队，做好防喷等安全准备工作六、其它录井〈一〉地化录井地化录井的目的是定性或半定量评价探区的生油条件及储集层含油气水性质尤其对轻质油气藏、凝析油气藏和油气水关系复杂的储层流体性质评价等方面有其特有的技术优势地化录井的方法目前主要有热解分析和气相色谱分析这两种方法受其它因素的影响小，只要有油气显示，选样具代表性，一般都能取得比较准确的结果 气相色谱分析目前在鄂尔多斯盆地尚处于试验阶段，其操作要求有待于今后总结制定 热解分析要求如下：1.采样要求：分析根据需要而定，探井目的层每层做3~5个样，发现显示逐包分析〈先好后次顺序〉。
