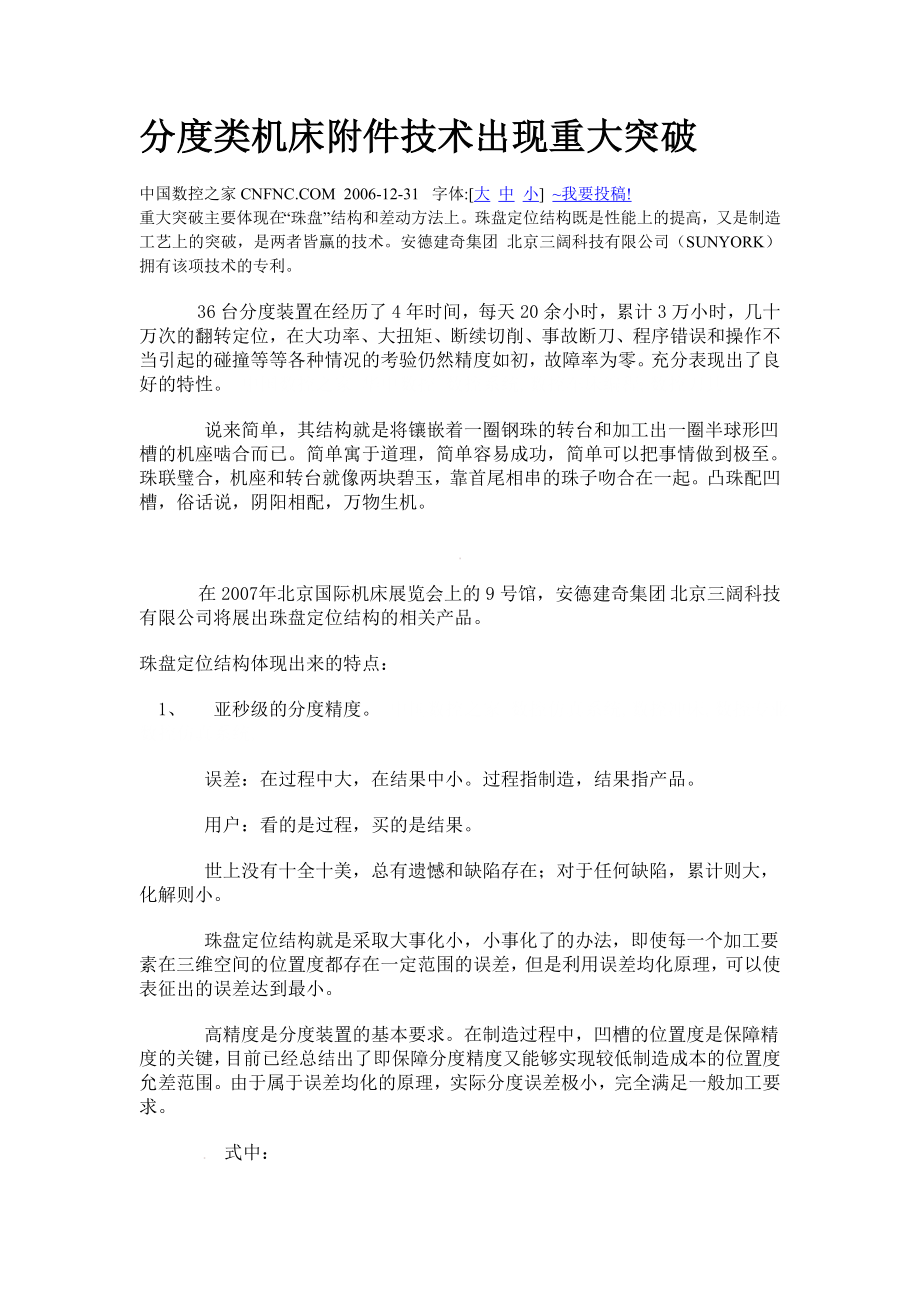

分度类机床附件技术出现重大突破
分度类机床附件技术出现重大突破中国数控之家CNFNC.COM 2006-12-31 字体:[大 中 小] ~我要投稿! 重大突破主要体现在“珠盘”结构和差动方法上珠盘定位结构既是性能上的提高，又是制造工艺上的突破，是两者皆赢的技术安德建奇集团 北京三阔科技有限公司（SUNYORK）拥有该项技术的专利 36台分度装置在经历了4年时间，每天20余小时，累计3万小时，几十万次的翻转定位，在大功率、大扭矩、断续切削、事故断刀、程序错误和操作不当引起的碰撞等等各种情况的考验仍然精度如初，故障率为零充分表现出了良好的特性 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 说来简单，其结构就是将镶嵌着一圈钢珠的转台和加工出一圈半球形凹槽的机座啮合而已简单寓于道理，简单容易成功，简单可以把事情做到极至珠联璧合，机座和转台就像两块碧玉，靠首尾相串的珠子吻合在一起凸珠配凹槽，俗话说，阴阳相配，万物生机 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 在2007年北京国际机床展览会上的9号馆，安德建奇集团 北京三阔科技有限公司将展出珠盘定位结构的相关产品。
中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 珠盘定位结构体现出来的特点： fnc.com 中国数控之家 1、 亚秒级的分度精度 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 误差：在过程中大，在结果中小过程指制造，结果指产品 用户：看的是过程，买的是结果 世上没有十全十美，总有遗憾和缺陷存在；对于任何缺陷，累计则大，化解则小 fnc.com 中国数控之家 珠盘定位结构就是采取大事化小，小事化了的办法，即使每一个加工要素在三维空间的位置度都存在一定范围的误差，但是利用误差均化原理，可以使表征出的误差达到最小 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 高精度是分度装置的基本要求在制造过程中，凹槽的位置度是保障精度的关键，目前已经总结出了即保障分度精度又能够实现较低制造成本的位置度允差范围由于属于误差均化的原理，实际分度误差极小，完全满足一般加工要求 caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程,中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 式中： X：总误差 caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程, n：钢珠总数量 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, xi：第i个钢珠的位置误差。
由于位置误差具有方向性，属于矢量范畴，所以，通过加工时特定的工艺将误差方向离散化，可以得到方向不同的n个钢珠的位置误差，如果两个误差的数值相同，误差的方向相反，其矢量和等于零的话，则数量越多、方向不同的位置误差之和越是趋近于零再除以n，理论误差值极小 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 fnc.com 中国数控之家fnc.com 中国数控之家 在制造工艺技术要求层面，珠盘定位结构更加体现出了端面齿盘（鼠牙盘）所不具有的优势，在制造珠盘定位装置的过程中，只要控制住镶嵌钢珠的半球形凹槽及另外相啮合半球形凹槽的位置度，控制钢珠质量，影响精度的基本要素就全都把握住了例如，珠盘定位结构与端面齿盘（鼠牙盘）比较： 齿形误差：靠钢珠形状误差保证和球形铣刀质量保证， 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 齿向误差：由于球形结构的对称性，珠盘结构根本不存在此项误差 齿距误差：靠凹槽位置度保证 fnc.com 中国数控之家 等等。
caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程, 凹槽位置度是指X、Y、Z三维空间的位置精度，Z向深度尤其重要，但是采用高精度数控机床加工，则可以方便地达到 fnc.com 中国数控之家 给它一点自愈能力；在人们眼中磨损总是坏事，其实，微量的磨损在一定场合下也许是好事如果我们把各个方向的磨损差缩小（不是控制磨损量，而是控制磨损量在各个方向不要有大的差别），则使用中微量磨损的过程也是位置度更加均化，精度更加提高的过程 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 因此，如果说端面齿盘（鼠牙盘）是误差均化原理的成功应用，则珠盘定位装置是当今应用误差均化原理的又一成功典范后者比前者无论在定位精度、重复定位精度、寿命即精度保持性等各个方面都毫不逊色在抗冲击特性上更胜一筹 caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程, 2、大刚度体现了抗震动和耐冲击能力 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 大刚度耐冲击是珠盘定位结构突出的特点，承力接触面积达到几十平方厘米，可以承受较大的冲击载荷，而且通过一段时间的使用后，钢珠与凹槽更加吻合，接触刚度大于初始使用时的刚度。
用珠盘定位所做成的分度旋转卡具上，在大切削用量的重载切削工况下和断续切削中4年来表现出了优良的特性 caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程,caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程, 在4年时间当中同时参与性能及寿命验证的还有传统的以端面齿盘（鼠牙盘）定位的装置，两者的精度及保持性没有可以感觉出来的差别，明显差别在于端面齿盘（鼠牙盘）的刚度远远不及珠盘定位，其原因是：由于制造工艺的限制，端面齿盘（鼠牙盘）是通过螺钉分别固定到机座和转台上2个定位销圆周定位，当遇到冲击力时，定位销剪切变形，齿盘与机座或转台之间产生移动，而珠盘制造工艺可以方便地直接做到转台或机座的本体上因此不存在上述位移变形 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 不同规格的珠盘定位装置接触面积不同参与验证的36套装置珠盘接触面积达到数十平方厘米特有的结构可以根据需要增加接触面积，提高抗冲击强度。
当需要时，可以在不同直径上增加同样数量的1圈或2圈钢珠及凹槽，则抗冲击强度将成倍增加当空间限制，增加1圈钢珠困难时，由于钢珠铆固需要一定的相邻空间，凹槽则可以更加靠近，因此可以每间隔一个位置放置一个钢珠同样也可以起到增强作用分度类机床附件技术出现重大突破中国数控之家CNFNC.COM 2006-12-31 字体:[大 中 小] ~我要投稿! 3、0.1度的小分度制造起来易如反掌 三片式端面齿盘（鼠牙盘）分度定位结构如果要做到里外齿圈不同齿数难度众所周知，结构限制了越程槽然而，珠盘定位结构里外圈凹槽数量是否相等，在加工成本上没有任何区别，仅仅是将加工程序的相关参数设定好即可制造过程中与普通珠盘定位结构没有不同如果不考虑实现一定的传动比的成本，小角度分度与普通分度的成本是一样的因此，利用差动原理，珠盘定位结构可以轻而易举地实现0.2或0.1度的小角度分度 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 例如在0.2度小分度的应用场合下，将珠盘制造成独立的旋转体，珠盘面向机座的一侧镶嵌72枚钢珠，与机座的72个凹槽相吻合，最小分度单位5度。
珠盘面向转台的一侧镶嵌75枚钢珠，与转台的75个凹槽相吻合，最小分度单位4.8度如图所示： 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 这样，当处于中间的珠盘相对于机座旋转5度时，珠盘另一侧处于原来位置上的钢珠则被后一个位置上的钢珠取代，并且向前位移了0.2度（5－4.8＝0.2）因为0.2:5=1:25，所以，在珠盘与转台之间装备一个1:25的传动装置即可以实现方便快捷的0.2度小分度操作见下图： 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 珠盘定位结构对于其他最小分度单位也可以十分方便地实现，144枚钢珠比150枚钢珠，两者分度单位分别为2.5度和2.4度，差动旋转后可以得到0.1度的最小分度 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 在实际应用中，0.1度的小分度结构的珠盘仍然使用的是0.2度分度装置的珠盘，一面是72枚钢珠，一面是75枚钢珠，与0.2度分度装置所不同的是：在机座上加工半球形凹槽的数量是144个，在转台上加工出的半球形凹槽数量是150个，这样，每相隔一个凹槽嵌入一个钢珠，从而达到0.1度的最小分度单位。
当前所开发的产品，0.1度的小角度分度装置就是采用0.2度的珠盘及其他各个零件，仅仅转台和机座凹槽的数量与0.2度的不一样而已 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 按照同样的原理，72枚钢珠比80枚钢珠，两者分度单位分别为5度和4.5度，差动旋转后可以得到0.5度的最小分度36枚钢珠比40枚钢珠，两者分度单位分别为10度和9度，差动旋转后可以得到1度的最小分度，等等上述0.5度和1度分度的装置同样可以共用相同的珠盘，依此类推 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 如果将基座侧钢珠及凹槽设置为80枚，将转台侧钢珠及凹槽数设置为81枚，两者的分度单位分别为4度30分和4度26分40秒，两者之差为3分20秒（200秒）；传动比为81：1，因此，差动旋转后可以得到最小分度单位为200秒的小角度分度 在一些应用场合所使用的角度很少，比如一些大型落地镗床，仅用到0、90、180、270各个度数，但是对接触刚度要求较高，在此情况下，增加钢珠数量和钢珠的直径，可以将珠盘做成横平竖直的钢珠矩阵，钢珠接触面积可以达到数百甚至数千平方厘米，承载能力可以达到几十吨或上百吨。
中国数控之家 华中数控 数控系统,数控车床编程,数控刀具 现在开发并已经投产的小分度装置结构示意图如下： caxa数控车,华兴数控,西门子数控 中国数控之家 数控机床, 数控车床,数控编程, 该结构是已经生产的产品其中一种，它是将所有钢珠镶嵌在珠盘的一侧，72:75按两圈均布，里圈的钢珠与转台上的凹槽相吻合，外圈的钢珠和机座上的凹槽相吻合，珠盘做轴向位移夹紧和松开，并与转台成25：1的角位移运动，从而实现转台无轴向位移、最小分度单位为0.2度的旋转定位 fnc.com 中国数控之家 4、长寿命 fnc.com 中国数控之家 36套珠盘分度定位装置4年3万小时的验证，毫无磨损和精度下降的迹象，珠盘定位结构部分在定位旋转运动时外力很小，当定位完成后不再存在磨损等情况，再加上钢珠的硬度和对凹槽的热处理，使得磨损微乎其微由于结构上不是点、线接触，而是面接触，由于接触面积几十平方厘米（相当于同样体积重型滚动轴承接触面积的数倍），接触面积大，接触压强小，应力变化频率低，材料的疲劳失效，发生点蚀的概率几乎为零。
由于寿命试验是需要时间的，根据已有的试验结果，预期寿命应当超过10万小时因此，结构本身注定了长寿命 5、低成本 中国数控之家 数控仿真系统,数控冲床,数控专业 数控仿真系统, 珠盘定位机构最显著的特点是制造成本的低廉在珠盘定位装置的制造中，与端面齿盘（鼠牙盘）的制造存在明显的成本差别，在达到要求精度的数控机床上，用球形铣刀分别在机座和转台上加工出n个凹槽，镶嵌钢珠的一侧凹槽深度超过钢珠的半径，另一侧则小于钢珠半径，然后使用专用铆具，将经过筛选的钢珠铆固在转台上加工一对珠盘的成本不及端面齿盘（鼠牙盘）结构的几分之一工艺流程适合流水线生产 fnc.com 中国数控之家 结构特点还使得制造环节减少，制造周期缩短，生产方式简洁，检验测量方便，质量可控性提高 分度类机床附件技术出现重大突破作者：未知 文章来源：转摘 点击数： 61 更新时间：2006-12-30 重大突破主要体现在“珠盘”结构和差动方法上珠盘定位结构既是性能上的提高，又是制造工艺上的突破，是两者皆赢的技术。
安德建奇集团 北京三阔科技有限公司（SUNYORK）拥有该项技术的专利 36台分度装置在经历了4年时间，每天20余小时，累计3万小时，几十万次的翻转定位，在大功率、大扭矩、断续切削、事故断刀、程序错误和操作不当引起的碰撞等等各种情况的考验仍然精度如初，故障率为零充分表现出了良好的特性 说来简单，其结构就是将镶嵌着一圈钢珠的转台和加工出一圈半球形凹槽的机座啮合而已简单寓于道理，简单容易成功，简单可以把事情做到极至珠联璧合，机座和转台就像两块碧玉，靠首尾相串的珠子吻合在一起凸珠配凹槽，俗话说，阴阳相配，万物生机 在2007年北京国际机床展览会上的9号馆，安德建奇集团 北京三阔科技有限公司将展出珠盘定位结构的相关产品珠盘定位结构体现出来的特点： 1、 亚秒级的分度精度 误差：在过程中大，在结果中小过程指制造，结果指产品 用户：看的是过程，买的是结果 世上没有十全十美，总有遗憾和缺陷存在；对于任何缺陷，累计则大，化解则小 珠盘定位结构就是采取大事化小，小事化了的办法，即使每一个加工要素在三维空间的位置度都存在一定范围的误差，但是利用误差均化原理，可以使表征出的误差达到最小。
高精度是分度装置的基本要求在制造过程中，凹槽的位置度是保障精度的关键，目前已经总结出了即保障分度精度又能够实现较低制造成本的位置度允差范围由于属于误差均化的原理，实际分度误差极小，完全满足一般加工要求 式中： X：总误差 n：钢珠总数量 xi：第i个钢珠的位置误差由于位置误差具有方向性，属于矢量范畴，所以，通过加工时特定的工艺将误差方向离散化，可以得到方向不同的n个钢珠的位置误差，如果两个误差的数值相同，误差的方向相反，其矢量和等于零的话，则数量越多、方向不同的位置误差之和越是趋近于零再除以n，理论误差值极小 在制造工艺技术要求层面，珠盘定位结构更加体现出了端面齿盘（鼠牙盘）所不具有的优势，在制造珠盘定位装置的过程中，只要控制住镶嵌钢珠的半球形凹槽及另外相啮合半球形凹槽的位置度，控制钢珠质量，影响精度的基本要素就全都把握住了例如，珠盘定位结构与端面齿盘（鼠牙盘）比较： 齿形误差：靠钢珠形状误差保证和球形铣刀质量保证， 齿向误差：由于球形结构的对称性，珠盘结构根本不存在此项误差。
齿距误差：靠凹槽位置度保证 等等 凹槽位置度是指X、Y、Z三维空间的位置精度，Z向深度尤其重要，但是采用高精度数控机床加工，则可以方便地达到 给它一点自愈能力；在人们眼中磨损总是坏事，其实，微量的磨损在一定场合下也许是好事如果我们把各个方向的磨损差缩小（不是控制磨损量，而是控制磨损量在各个方向不要有大的差别），则使用中微量磨损的过程也是位置度更加均化，精度更加提高的过程 因此，如果说端面齿盘（鼠牙盘）是误差均化原理的成功应用，则珠盘定位装置是当今应用误差均化原理的又一成功典范后者比前者无论在定位精度、重复定位精度、寿命即精度保持性等各个方面都毫不逊色在抗冲击特性上更胜一筹2、大刚度体现了抗震动和耐冲击能力 大刚度耐冲击是珠盘定位结构突出的特点，承力接触面积达到几十平方厘米，可以承受较大的冲击载荷，而且通过一段时间的使用后，钢珠与凹槽更加吻合，接触刚度大于初始使用时的刚度用珠盘定位所做成的分度旋转卡具上，在大切削用量的重载切削工况下和断续切削中4年来表现出了优良的特性。
在4年时间当中同时参与性能及寿命验证的还有传统的以端面齿盘（鼠牙盘）定位的装置，两者的精度及保持性没有可以感觉出来的差别，明显差别在于端面齿盘（鼠牙盘）的刚度远远不及珠盘定位，其原因是：由于制造工艺的限制，端面齿盘（鼠牙盘）是通过螺钉分别固定到机座和转台上2个定位销圆周定位，当遇到冲击力时，定位销剪切变形，齿盘与机座或转台之间产生移动，而珠盘制造工艺可以方便地直接做到转台或机座的本体上因此不存在上述位移变形 不同规格的珠盘定位装置接触面积不同参与验证的36套装置珠盘接触面积达到数十平方厘米特有的结构可以根据需要增加接触面积，提高抗冲击强度当需要时，可以在不同直径上增加同样数量的1圈或2圈钢珠及凹槽，则抗冲击强度将成倍增加当空间限制，增加1圈钢珠困难时，由于钢珠铆固需要一定的相邻空间，凹槽则可以更加靠近，因此可以每间隔一个位置放置一个钢珠同样也可以起到增强作用3、0.1度的小分度制造起来易如反掌 三片式端面齿盘（鼠牙盘）分度定位结构如果要做到里外齿圈不同齿数难度众所周知，结构限制了越程槽。
然而，珠盘定位结构里外圈凹槽数量是否相等，在加工成本上没有任何区别，仅仅是将加工程序的相关参数设定好即可制造过程中与普通珠盘定位结构没有不同如果不考虑实现一定的传动比的成本，小角度分度与普通分度的成本是一样的因此，利用差动原理，珠盘定位结构可以轻而易举地实现0.2或0.1度的小角度分度 例如在0.2度小分度的应用场合下，将珠盘制造成独立的旋转体，珠盘面向机座的一侧镶嵌72枚钢珠，与机座的72个凹槽相吻合，最小分度单位5度珠盘面向转台的一侧镶嵌75枚钢珠，与转台的75个凹槽相吻合，最小分度单位4.8度如图所示： 这样，当处于中间的珠盘相对于机座旋转5度时，珠盘另一侧处于原来位置上的钢珠则被后一个位置上的钢珠取代，并且向前位移了0.2度（5－4.8＝0.2）因为0.2:5=1:25，所以，在珠盘与转台之间装备一个1:25的传动装置即可以实现方便快捷的0.2度小分度操作见下图： 珠盘定位结构对于其他最小分度单位也可以十分方便地实现，144枚钢珠比150枚钢珠，两者分度单位分别为2.5度和2.4度，差动旋转后可以得到0.1度的最小分度。
在实际应用中，0.1度的小分度结构的珠盘仍然使用的是0.2度分度装置的珠盘，一面是72枚钢珠，一面是75枚钢珠，与0.2度分度装置所不同的是：在机座上加工半球形凹槽的数量是144个，在转台上加工出的半球形凹槽数量是150个，这样，每相隔一个凹槽嵌入一个钢珠，从而达到0.1度的最小分度单位当前所开发的产品，0.1度的小角度分度装置就是采用0.2度的珠盘及其他各个零件，仅仅转台和机座凹槽的数量与0.2度的不一样而已 按照同样的原理，72枚钢珠比80枚钢珠，两者分度单位分别为5度和4.5度，差动旋转后可以得到0.5度的最小分度36枚钢珠比40枚钢珠，两者分度单位分别为10度和9度，差动旋转后可以得到1度的最小分度，等等上述0.5度和1度分度的装置同样可以共用相同的珠盘，依此类推 如果将基座侧钢珠及凹槽设置为80枚，将转台侧钢珠及凹槽数设置为81枚，两者的分度单位分别为4度30分和4度26分40秒，两者之差为3分20秒（200秒）；传动比为81：1，因此，差动旋转后可以得到最小分度单位为200秒的小角度分度。
在一些应用场合所使用的角度很少，比如一些大型落地镗床，仅用到0、90、180、270各个度数，但是对接触刚度要求较高，在此情况下，增加钢珠数量和钢珠的直径，可以将珠盘做成横平竖直的钢珠矩阵，钢珠接触面积可以达到数百甚至数千平方厘米，承载能力可以达到几十吨或上百吨 现在开发并已经投产的小分度装置结构示意图如下： 该结构是已经生产的产品其中一种，它是将所有钢珠镶嵌在珠盘的一侧，72:75按两圈均布，里圈的钢珠与转台上的凹槽相吻合，外圈的钢珠和机座上的凹槽相吻合，珠盘做轴向位移夹紧和松开，并与转台成25：1的角位移运动，从而实现转台无轴向位移、最小分度单位为0.2度的旋转定位4、长寿命 36套珠盘分度定位装置4年3万小时的验证，毫无磨损和精度下降的迹象，珠盘定位结构部分在定位旋转运动时外力很小，当定位完成后不再存在磨损等情况，再加上钢珠的硬度和对凹槽的热处理，使得磨损微乎其微由于结构上不是点、线接触，而是面接触，由于接触面积几十平方厘米（相当于同样体积重型滚动轴承接触面积的数倍），接触面积大，接触压强小，应力变化频率低，材料的疲劳失效，发生点蚀的概率几乎为零。
由于寿命试验是需要时间的，根据已有的试验结果，预期寿命应当超过10万小时因此，结构本身注定了长寿命5、低成本 珠盘定位机构最显著的特点是制造成本的低廉在珠盘定位装置的制造中，与端面齿盘（鼠牙盘）的制造存在明显的成本差别，在达到要求精度的数控机床上，用球形铣刀分别在机座和转台上加工出n个凹槽，镶嵌钢珠的一侧凹槽深度超过钢珠的半径，另一侧则小于钢珠半径，然后使用专用铆具，将经过筛选的钢珠铆固在转台上加工一对珠盘的成本不及端面齿盘（鼠牙盘）结构的几分之一工艺流程适合流水线生产 结构特点还使得制造环节减少，制造周期缩短，生产方式简洁，检验测量方便，质量可控性提高。
