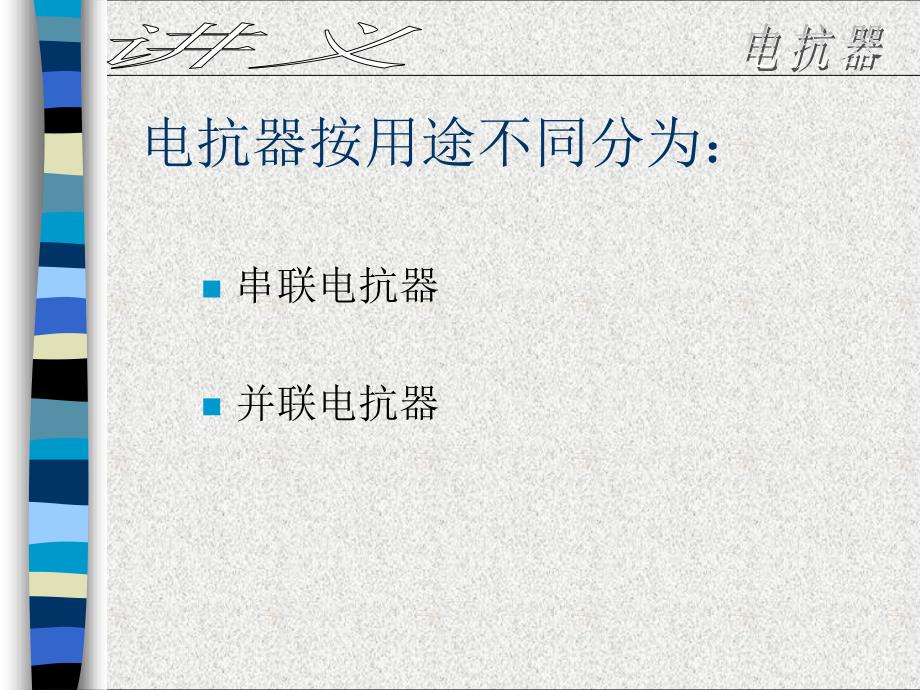

电抗器按用途不同分为：n串联电抗器n并联电抗器n并联电抗器的作用：（1）削弱线路的电容效应，降低工频暂态过电压，并进而限制操作过电压的幅值；（2）改善沿线电压分布，提高负载线路中的母线电压，增加了系统的稳定性及输电能力；（3）改善轻负载线路中的无功分布，降低有功损耗n限流电抗器：主要限制电力系统中的短路电流，以便于采用轻型电气设备和截面较小的载流体限流电抗器是电阻很小的电感线圈，无铁芯，使用时串接于电路中限流电抗器的参数有额定电压、额定电流和百分电抗，而百分电抗间接反应电抗值的大小，实用中该值不可过大（否则会影响用户的电能质量），但也不可过小（否则会减弱限制短路电流的效果）。
