给水管道试压、冲洗专题方案

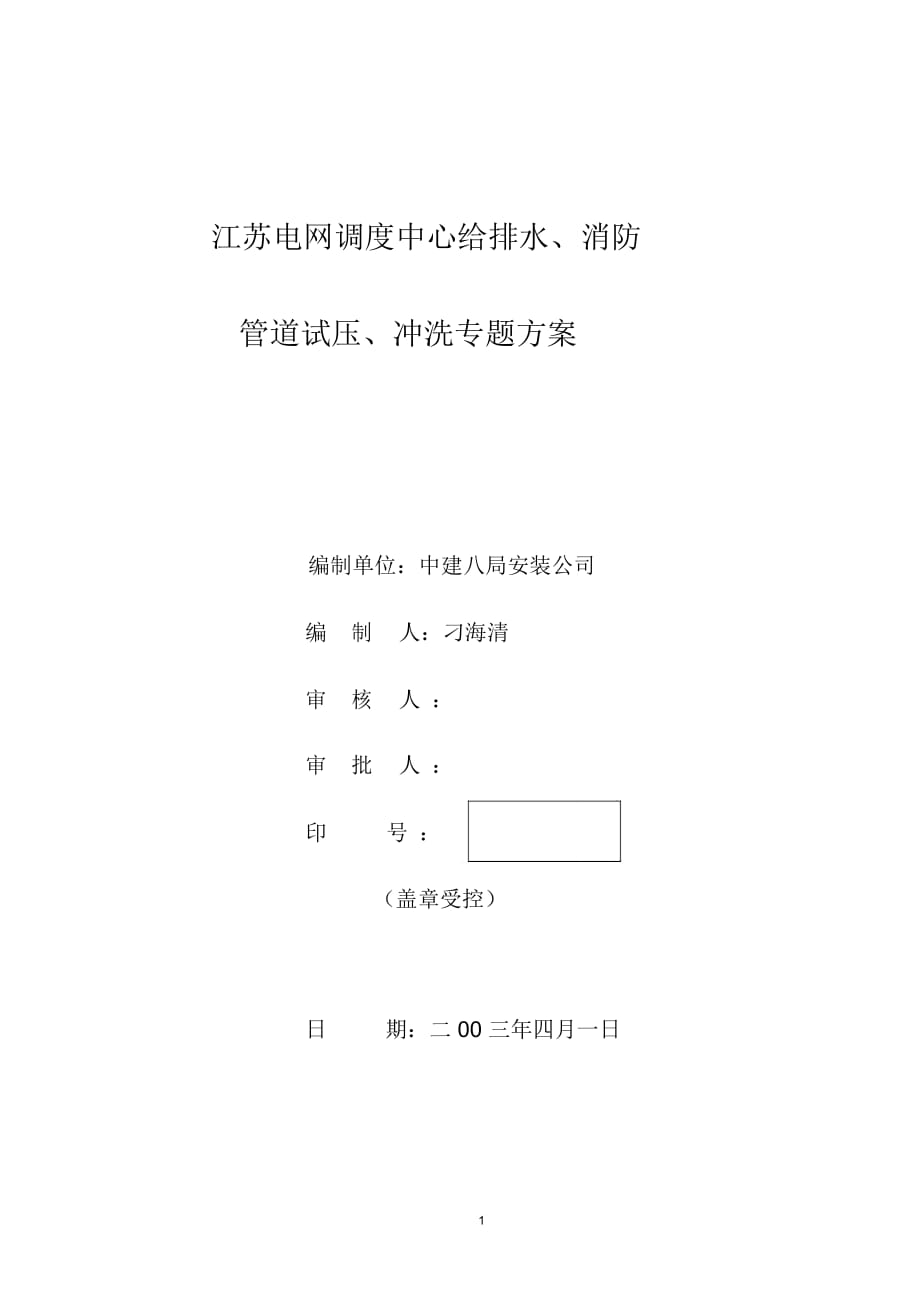

江苏电网调度中心给排水、消防管道试压、冲洗专题方案编制单位：中建八局安装公司编制人：刁海清审核人 ：审批人 ：印号 ：（盖章受控）日 期：二 00 三年四月一日1目 录一、 概况二、 准备工作三、 管道试压四、 系统冲洗五、 系统拆除、复原六、 安全注意事项七、 人员安排八、 主要工、机具一览表九、 主要检验、测量和试验设备一览表2一 、概 况 ：给水管道包括生活（冲洗）给水、消防给水（喷淋、消火栓）、冷却水,排水泵出水管生活给水系统采用紫铜管；喷淋、消火栓系统管径大于 DN50 采用无缝镀锌钢，沟槽连接，管径小于或等于 DN50采用镀锌钢管丝接；、冷却水管径大于 DN100 采用螺旋钢管，管径小于或 等 于 DN100采用镀锌钢管丝接排 水泵出水管径大于DN100 采用焊接钢管焊接，管径小于或等于 DN100 采用镀锌钢管丝接名层各系统支管逐层进行试压，主立管分区分段进行试压根据图纸及规范的要求，各类管道试验压力如下：系统管道编号工作试验压力压力FHP12.5Mpa3.0MpaFHP22.0Mpa2.5Mpa消火栓消防FHP31.6MPa2.0MPaFHP4、FH1、FH2、FH3、FH41.0MPa1.6MPaFHP5、FH01、FH020.6MPa1.0 MPa自动喷水消FSP12.5MPa3.0MPaFSP2、FSP3、FS0、FD2.0MPa2.5MPa防FS1、FS2、FS31.6MPa2.0MPa生活给水CWP1、CWP21.6MPa2.0MPa0.6MPa1.0MPaCW1、CW2、 CW3、CW4、CW5冲洗水FWP1、FWP21.6MPa2.0MPa0.6MPa1.0MPaFW1、FW2、 FW3、FW4、FW5冷却循环水RCW1、RCW22.0MPa2.5MPa排水泵出水SWP、DWP0.6MPa1.0MPa管各系统分区分段如下：系统分区：31、给水管系统：① 市政管进水池为一个分区；② 生活给水：主立管 CWP2 以中间生活水加压泵出口至 24 水箱层为一个分区；主立管 CW5 以负三层至五层为一个区；主立管 CW4 以六层至十三层为一个区；主立管 CW3 以十四层至二十一层为一个区；主立管 CW2 以二十二层至三十层为一个区；主立管 CWP1 以屋顶生活水加压泵出水管至屋顶水箱为一个分区；主立管 CW1 以三十一层至三十五层为一个区;各层面支管分别进行试验。

③冲洗给水：主立管 FWP2 以中间生活水加压泵出口至24 层水箱层为一个分区；主立管 FW5 以负三层至五层为一个区；主立管 FW4 以六层至十三层为一个区；主立管FW3 以十四层至二十一层为一个区；主立管 FW2 以二十二层至三十层为一个区；主立管 FWP1 以屋顶生活水管加压泵出水管至层顶水箱为一个分区；主立管 FW1 以三十一层至三十五层为一个区; 各层面支管分别进行试验 2、消火栓系统：①室外消火栓为一个分区；②室内消火栓：；立管 FHP1 以室内消火栓消防泵出口至二十九层为一个分区；立管 FHP2 以室内消火栓消防泵出口至十四层为一个分区；立管 FHP3 以室内消火栓消防泵出口至一层为一个分区；立管 FH4 以地下室三层为一个分区；立管 FH3 以一至十三层为一个分区；立管 FH2 以十四层至二十八层为一个分区；立管 FH1 以二十九以上层为一个分区；各层面支管分别试验3、喷淋系统：立管 FSP1 自动喷水消防泵出口至二十四层为一个分区；；立管 FSP2 自动喷水消防泵出口至十三4层为一个分区；消防排水管 FD 以地下室至屋顶为一个分区；立管 FS3、FSO-3以地下室三层至十三层为一个分区；立管 FS2、FSO-2以十四层至二十三层为一个分区；立管 FS1、FSO-1 以二十四以上层为一个分区；各层面支管分别试验。

4、冷却水系统：主管 RCW1-1 、RCW2-1以地下室冷却水机房至冷却塔为一个分区；主管 RCW1-3、RCW2-2 以十四层至三十五层为一个分区；RCW1-2以二十四层至三十五层为一个分区；各层面支管分别试验5、排水泵出水管：以 排水泵出口至室外一 个 分 区 二、 准备工作：1、对管道进行全面检查，核对管子、管件、阀门、紧固件及支架的质量，必须符合设计要求及有关技术规范的规定2、 不能参与试压冲洗的设备、配件（减压阀、安全阀、湿式报警阀、水流指示器及水泵）应安装临时盲板或短管，管道上所有开口应进行封堵3、 选择水源、排气点、泄水点，安装排气、泄水阀门 4、 准备试压用的机具，经校验的压力表5、 对操作人员进行技术、安全交底三、 管道试压：1、 管道试压用洁净水进行，根据进度逐个区域进行：（ 1） 市政进水管在地下一层进行试压，进压口加装临时盲板，在水表井用盲板与水表隔离 2）生活给水管道为六个分区（冲洗给水管道试压同生5活给水管道），第一分区、第二分区在地下三层进行，第三分区在六层进行，第四分区在十四层进行，第五分区在二十二层进行，第六分区在二十四层进行，第七分区在三十一层进行，送水泵出口止回阀后加装盲板，在各系统减压阀前和中间、屋顶水箱进水口加装盲板，并在立管顶端装排气阀，最底点安装泄水阀。

3）室外消火栓系统在地下三层水泵房进行试压，方法同泵送管 4）室内消火栓为六个分区，第一分区、第二分区、第三分区在地下三层进行，第四分区在一层进行，第五分区在十四层进行，第六分区在二十九层进行各分区之间用盲板分隔，各层消火栓口用堵头封堵 5）喷淋系统为六个分区：第一分区、第二分区、第三分区、第四分区在地下三层进行，第五分区在十四层进行试压，第六分区在二十四层进行各层支管口用盲板封堵，报警阀、减压阀、水流指示器用法兰短管替代 6）冷却水系统为三个分区：第一分区在地下三层进行，第二分区在十四层进行，第三分区在二十四层进行，各分区之间用盲板分隔 7）排水泵出水管试压在地下三层各排水井进行，在水泵出口止回阀后加装盲板，并在最高点装排气阀，最底点安装泄水阀 8）各层给水支管分别在各层进行2、 利用核心筒内 1/E~10 轴弱电管井处的临时给水作6为水源（每层都有），进水口和排水口都设在核心筒附近，排水时用软管将水排至核心筒空置的排水管道内，排气阀装在相对于进水口的末端利用电动试压泵进行加压：试压泵放置在各试压点的地面上，放置应平稳固定，防止震动或移位3. 试压管道连接示意图：排气阀 压力表立管压 力 表系压 力 表统支管系统排 气 阀试压泵 进排水口4、强度试验按示意图连接好试压管道，试压时将排气阀和进水阀打开水通过橡皮软管向系统内充水，在进水的同时，要全面检查有无漏水现象，如有漏水及时停水修复，待水灌满后，关闭进水阀和排气阀，检查无漏点后，开始缓慢升压，在升压过程中，要随时检查管道系统有无漏点，并随时修复。

压力升至试验压力的 50%时，停泵检查，确认无漏点后，继续升至试验压力消防给水系统稳压时间为 30 分钟，目测管道无漏水和无变形，压降不应大 于 0.05MPa 为合 格 给 水 系 统 试 压 10 分 钟 , 压降 不 大7于 0.02MPa 为 合格 3、 严密性试验：在强度试验合格后，分区进行严密试验，消防给水系统试验压力应为设计工作压力，稳压 24 小时，无压降无渗漏为合格；给排（冷却）水系统试验压力为设计工作压力, 稳压时间为 30 分钟，无渗漏无压降为合格四、 系统冲洗为保证管道内部的清洁，除安装前必须清除内部杂物外安装完毕强度试验合格后，还应分段进行冲洗，以便清除遗留在管道内的铁屑、铁锈、焊渣、尘土及其它污物，以免这些杂物随流体沿着管道流动时，堵塞管道，损坏阀门和仪表1、冲洗的一般规定：（ 1）所有给水管道用洁净水进行冲洗 2）管道冲洗应分段进行，其顺序一般应按主管、支管、疏排管依次进行，当前段管道吹洗完毕后，即可连接下一段继续进行吹洗，不允许吹洗的管道附件（减压阀、安全阀、湿式报警阀、水流指示器及水泵）应暂时拆下，妥善保管，临时用短管代替或采用盲板隔离，待冲洗合格后再重新装上或拆除盲板。

3）应在做好一切准备工作后，方可进行冲洗，排水口一般应设在阀门、法兰或设备入口处，并用临时管道接至安全处，防止污物进入阀门或设备，以保证安全排出管的截面宜和被冲洗管道截面相同或稍小于被冲洗管道截面，但不允许小于被冲洗管道截面的 60%排出管端应设有临时固定支架，以承受8流体的反作用力为保持冲洗压力达到排出杂物的目的，排出口应设阀门，冲洗时阀门应时开时关，以控制冲洗压力，不允许冲洗的设备或管道应用盲板与冲洗系统隔离 4）冲洗压力一般不得超过工作压力，且不得低于工作压力的 25%，冲洗时，应使冲洗介质最大流量高速通过管内，流速不得低于 3米/秒，直至排出洁净水为 止 5）冲洗管道的同时，应用锤敲击管壁，特别对焊缝、死角和管底部位应多敲击，以使管内杂物在高速冲洗流体的作用下易于排出管外，但敲击应不得损坏管 壁 2、冲洗方法：（ 1）立管系统采用倒冲法，即：利用屋顶水箱进水，在低端排水的方法进行冲洗要求逐根进行冲洗，每根管的最低端都要进行排水冲洗 2）平面支管按介质的流向进行冲洗，在系统的末端排水，要求逐层逐个支管系统进行冲洗五 、 系统拆除、复原：1 、管道试压合格后，填写《管道试压记录》，系统冲洗合格后，填写《管道系统冲洗记录》。

2 、试压冲洗合格后，将管网中的水排尽，试压用的泵桶、阀件、管件、压力表等拆除，并拆除所有的临时盲板、短节，将拆下的管件、阀件复原，与设备连通六、 安全注意事项1、试验过程中如发生泄漏，不得带压修理，等缺陷消除9后，应重新试验2、管道系统中加盲板的部位，应有明显的标记和记录，各连接处，盲板等位置不许站人，与试压工作无关的人员不许围观3、试验时，应将压力分几次缓慢升至试验压力4、冲洗过程中，如发现压力突然升高至大于冲洗压力时，应马上停止冲洗，检查原因，排除故障后再继续进行，同时还应检查整个系统的支架，吊卡等是否牢固，如有松动应及时处理七、 人员安排成立试压冲洗小组，组长：消防组长王国海、给排水组长汪振田、冷却水组长陈志军，具体人员安排如下：施工技术负责人： 刁海清质量检查员： 程逍安 全 员： 程逍试压组长： 王国海、汪振田、陈志军操作人员： 6人八、 主要工、机具一览表序号 工、机具名称 规格型号 数量1 电 动 试 压 泵 0~4MPa 1 台九、 主要检验、测量和试验设备一览表序号 设备名称 规格型号 数量1 压 力 表 Y-150 ， 0~2.5MPa 2 块2 压 力 表 Y-150 ， 0~6MPa 2 块10。
