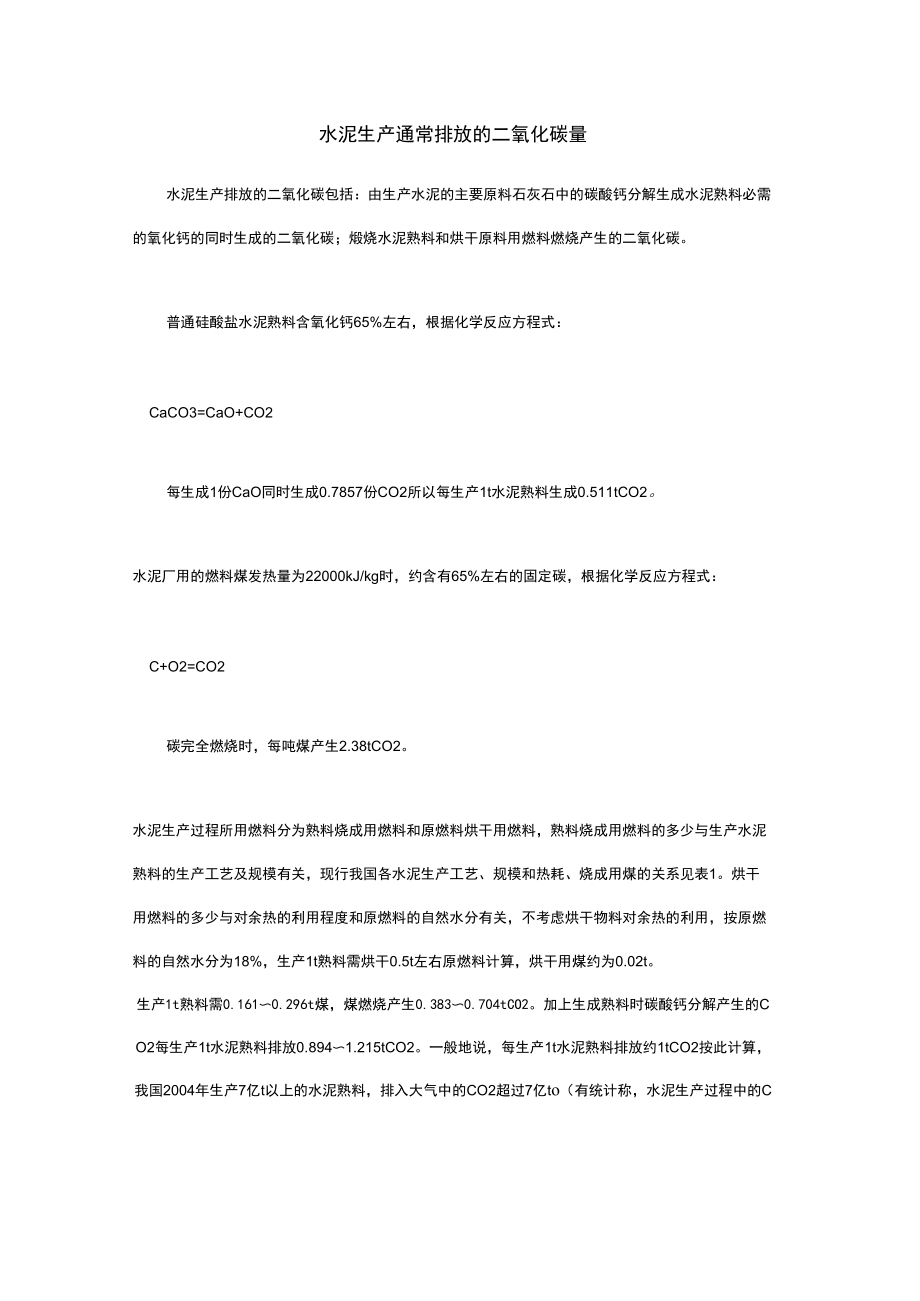

水泥生产通常排放的二氧化碳量

水泥生产通常排放的二氧化碳量水泥生产排放的二氧化碳包括：由生产水泥的主要原料石灰石中的碳酸钙分解生成水泥熟料必需的氧化钙的同时生成的二氧化碳；煅烧水泥熟料和烘干原料用燃料燃烧产生的二氧化碳普通硅酸盐水泥熟料含氧化钙65%左右，根据化学反应方程式：CaCO3=CaO+CO2每生成1份CaO同时生成0.7857份CO2所以每生产1t水泥熟料生成0.511tCO2水泥厂用的燃料煤发热量为22000kJ/kg时，约含有65%左右的固定碳，根据化学反应方程式：C+O2=CO2碳完全燃烧时，每吨煤产生2.38tCO2水泥生产过程所用燃料分为熟料烧成用燃料和原燃料烘干用燃料，熟料烧成用燃料的多少与生产水泥熟料的生产工艺及规模有关，现行我国各水泥生产工艺、规模和热耗、烧成用煤的关系见表1烘干用燃料的多少与对余热的利用程度和原燃料的自然水分有关，不考虑烘干物料对余热的利用，按原燃料的自然水分为18%，生产1t熟料需烘干0.5t左右原燃料计算，烘干用煤约为0.02t生产1t熟料需0.161〜0.296t煤，煤燃烧产生0.383〜0.704tCO2加上生成熟料时碳酸钙分解产生的CO2每生产1t水泥熟料排放0.894〜1.215tCO2。

一般地说，每生产1t水泥熟料排放约1tCO2按此计算，我国2004年生产7亿t以上的水泥熟料，排入大气中的CO2超过7亿to（有统计称，水泥生产过程中的CO2排放总量约占全国CO2排放总量的18%-22%附：zK泥生产过程屮CO2h9排放直接排放碳酸盐分解帘灰锻烧原料中有机碳的燃烧水泥密燃料的燃烧间接fit放水泥熟料电耗木泥粉爲电耗水泥生产过程co?排放系数水泥生产过wco2排放COz排放系数（t）原料屮的碳酸盐的分解0.5272密灰锻烧0.009原料中有机碳的燃烧0.012水泥恋燃料的燃烧0.235水泥生产电力排放0.1114。
