中国压力容器标准

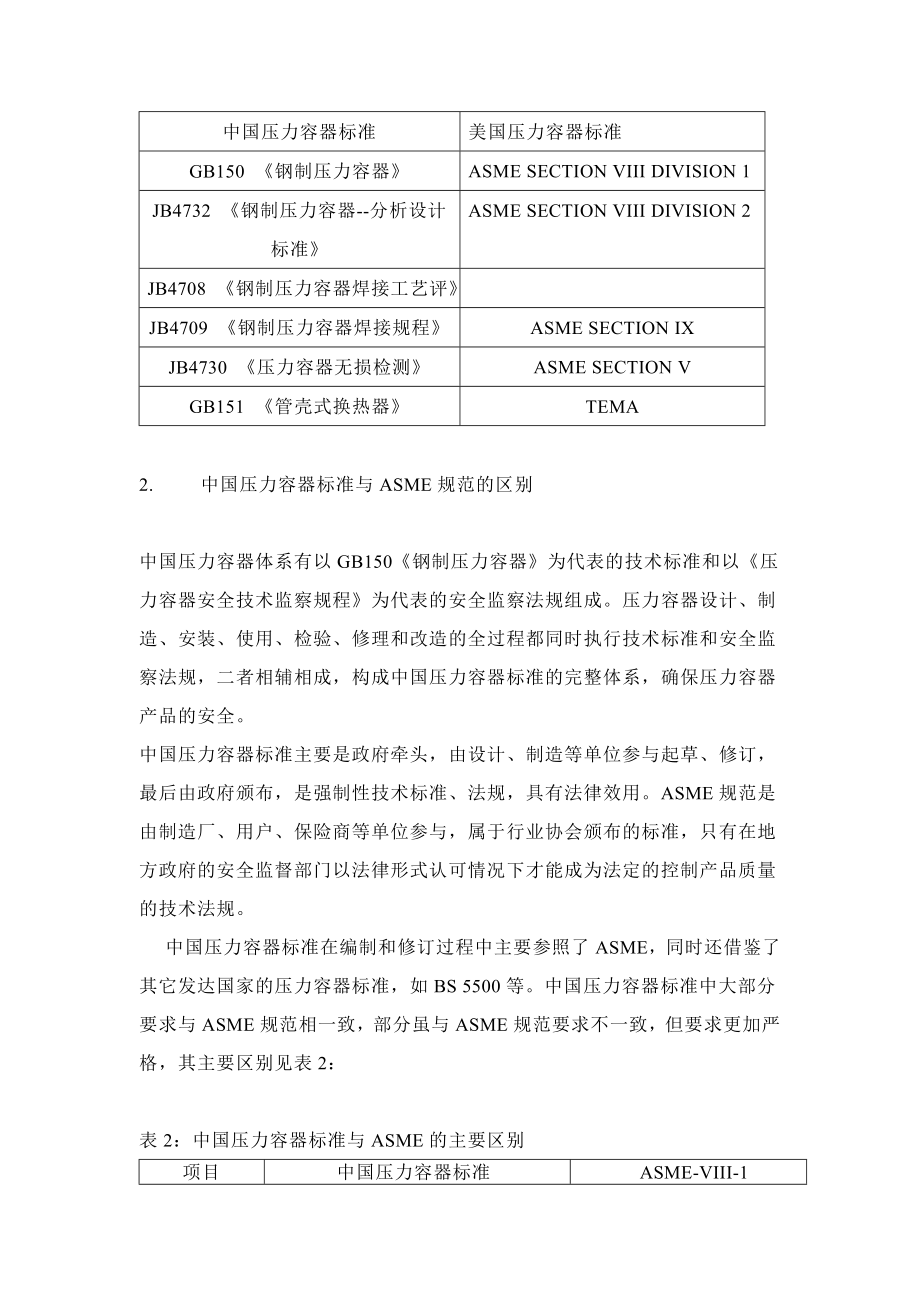

中国压力容器标准美国压力容器标准GB150  《钢制压力容器》ASME SECTION VIII DIVISION 1JB4732 《钢制压力容器--分析设计标准》ASME SECTION VIII DIVISION 2JB4708 《钢制压力容器焊接工艺评》 JB4709 《钢制压力容器焊接规程》ASME SECTION IXJB4730 《压力容器无损检测》ASME SECTION VGB151  《管壳式换热器》TEMA 2.        中国压力容器标准与ASME规范的区别中国压力容器体系有以GB150《钢制压力容器》为代表的技术标准和以《压力容器安全技术监察规程》为代表的安全监察法规组成压力容器设计、制造、安装、使用、检验、修理和改造的全过程都同时执行技术标准和安全监察法规，二者相辅相成，构成中国压力容器标准的完整体系，确保压力容器产品的安全中国压力容器标准主要是政府牵头，由设计、制造等单位参与起草、修订，最后由政府颁布，是强制性技术标准、法规，具有法律效用ASME规范是由制造厂、用户、保险商等单位参与，属于行业协会颁布的标准，只有在地方政府的安全监督部门以法律形式认可情况下才能成为法定的控制产品质量的技术法规。

     中国压力容器标准在编制和修订过程中主要参照了ASME，同时还借鉴了其它发达国家的压力容器标准，如BS 5500等中国压力容器标准中大部分要求与ASME规范相一致，部分虽与ASME规范要求不一致，但要求更加严格，其主要区别见表2：表2：中国压力容器标准与ASME的主要区别项目中国压力容器标准ASME-VIII-1压力容器分类和分级根据压力、介质、压力和容积乘积的值划分为I、II、III类，在类中根据容器的用途，型式又分为若干级       不分类、分级压力容器设计许可证 要求单独领设计许可证，许可范围与制造许可证一样有强制性的要求不要求单独领设计许可证，取得制造许可证后，就可进行压力容器的设计压力容器制造许可证要求按级别领取制造许可证如获得BR1级制造许可证，只能制造GB150中符合BR1级条件的压力容器，而不是GB150中的全部压力容器 要求，但允许制造的范围很广如获得U-1钢印，就可以制造符合ASME-VIII-1的所有压力容器制造质量保证体系人员要求 对体系人员有强制性的要求，如学历、职称、从事本岗位工作年限等对体系人员没有强制性的要求由制造厂自行掌握，保证产品质量达到规范要求即可。

设计质量保证体系人员要求 对体系中各责任人员有强制性的要求，如学历、职称、从事本岗位工作年限等设计审核人员必须持有政府部门颁发的资格证书   同上 对设备的要求  对制造压力容器的设备规格、数量有强制性的要求   同上 对焊工的要求 对焊工数量及资格有强制性要求，焊工必须持有国家权威机构颁发的资格证书 对焊工数量无要求，对焊工资格需公司自己组织考试，经公司授权批准就可发证 对无损检测人员的要求  对无损检测人员有强制性的要求，如学历、职称、从事本岗位工作年限等无损检测人员必须持有国家权威机构颁发的资格证书对无损检测人员的数量有强制性规定对无损检测人员资格需按SNT-TC-1A或ACCP规则，由公司自己组织考试，经授权人员批准就可发证对无损检测人员的数量无规定 设计压力范围 小于等于35MPa   一般小于等于20.685MPa(3000PSI) 安全系数 抗拉强度的安全系数为3.0；屈服强度的安全系数为1.6抗拉强度的安全系数为3.5；屈服强度的安全系数为1.5 试验压力 液压试验压力为1.25倍设计压力；气压试验压力为1.15倍设计压力液压试验压力为1.3倍设计压力；气压试验压力为1.1倍设计压力。

材料要求 每种材料标准对材料的要求都规定的比较高允许用户提的要求比较少每种材料标准对材料要求规定的选区项比较多，允许用户提的要求比较多以常用的压力容器材料16MnR(对应的ASME材料为SA-516Gr.70)为例：材料标准规定16MnR需作冲击试验 ASME材料标准中没有规定SA-516Gr.70材料的冲击要求，当用于冷水机组中的压力容器时按ASME-VIII-1要求也不需要做冲击试验但需规定材料的晶粒度对接焊缝无损检测的要求 对接焊缝都要求进行无损检测，允许有极少部分的对接焊缝可不进行无损检测，但对壳体直径、壁厚、焊接接头型式等等都有强制性的规定 对接焊缝一般都不要求进行无损检测，只有容器内的介质为致死物质时，才要求进行无损检测 产品试板 每台容器均要求制作验证试板 不要求制作验证试板 监检人员（AI）监检人员必须持有政府部门颁发的资格证书并授权驻厂监检   监检人员必须持有美国NB颁发的资格证书授权驻厂监检合格证明 每台容器均有按《压力容器安全技术监察规程》要求制作的合格证明文件，包括监检 证明文件有数据报告，报告有AI的签名  3.        结论从以上比较看，可以得出如下结论：1)        在技术上和体系上中国压力容器标准和ASME规范有极大部分是类似或相同的，而且均是成熟的技术和控制方法；2)        不同部分主要是不同国家的历史习惯和国家状况所造成的，但均能保证产品的安全性；3)        从设备硬件和体系、人员软件上看，中国压力容器标准比ASME规范的要求更加严格、具体；而ASME则主要是由厂家根据规范要求自行制定内部控制要求。

4)        从整个生产过程控制看，中国压力容器标准的监控比ASME规范的要求更加严格、具体；5)        中国压力容器标准未获得如同ASME一样具有众多国家认可的根本原因是由于中国缺乏对外宣传和交流，但此现状已在逐步改变如出版英文标准，加强对外宣传等等6)        中国压力容器管理机构正在和ASME协会进行协商互认工作附件一：中国压力容器标准发展历史GB150《钢制压力容器》和《压力容器安全技术监察规程》是中国压力容器标准的代表下表是压力容器标准颁发时间表表：压力容器标准颁发时间表时间        颁发标准        说明1977年        第一版《石油化工钢制压力容器设计规定》        主要规定了结构设计和强度计算方法1980年        JB471-80《钢制焊接压力容器技术条件》        与《石油化工钢制压力容器设计规定》相配套，主要规定了制造方面的技术要求1981年        第一版《压力容器安全监察规程》        从安全技术方面出发，详细规定了设计、制造、安装、使用要求1982年        第二版《石油化工钢制压力容器设计规定》        1985年        第三版《石油化工钢制压力容器设计规定》        1989年        GB150-89《钢制压力容器》        是在第三版《石油化工钢制压力容器设计规定》和JB471-80《钢制焊接压力容器技术条件》的基础上编制，包括设计、制造等内容。

编制时主要参照美国ASME-VIII-11989年        GB151-89《钢制管壳式换热器》        从《石油化工钢制压力容器设计规定》分离出来，更详细规定设计、制造要求编制时主要参照美国TEMA1990年        第二版《压力容器安全技术监察规程》        1995年        JB4732-1995《钢制压力容器--分析设计标准》        压力容器分析设计标准编制时主要参照美国ASME-VIII-21998年        GB150-1998《钢制压力容器》        是GB150标准最新有效版本1999年        第三版《压力容器安全技术监察规程》        是《压力容器安全技术监察规程》是最新有效版本附件二：中国政府对压力容器产品的监检情况1981年国家劳动总局颁布了《压力容器安全监察规程》，1990年和1999年两次对《压力容器安全监察规程》进行修订，并改名为《压力容器安全技术监察规程》1999版《压力容器安全技术监察规程》是最新有效版本压力容器设计、制造、安装、使用、检验、修理和改造的全过程应执行该规程        地方质量技术监督局派驻厂监检人员对工厂生产的每台压力容器产品按《压力容器安全技术监察规程》的要求进行监检（第三方检验），并出具监检报告。

监检人员对每台压力容器产品从下列方面进行检查：1)        设计图样?        设计单位资格；?        压力容器类别划分；?        制造和检验标准；?        无损检测要求2)        材料?        材料质量证明书、复验报告；?        材料标记移植；?        材料代用3)        焊接?        焊接工艺评定；?        产品焊接试板制备；?        产品焊接试板性能报告；?        焊工资格和钢印4)        外观和几何尺寸?        焊接接头表面质量；?        母材表面质量；?        焊缝棱角度；?        焊缝对口错边量；?        筒体直线度；?        焊缝布置及坡口；?        封头形状偏差5)        无损检测?        无损检测报告；?        射线检测底片6)        热处理7)        耐压试验8)        安全附件9)        出厂资料10)        铭牌附件三：部分中国压力容器标准、法规目录A.        有关压力容器安全的法规、规范中国政府对压力容器的设计、制造、安装、使用、检验、修理和改造过程中的安全问题非常重视。

前后颁发了下列主要法规、规范：                锅炉压力容器安全监察暂行条例                《锅炉压力容器安全监察暂行条例》实施细则                压力容器安全技术监察规程                压力容器使用登记管理规则                在用压力容器检验规程                压力容器产品安全质量监督检验规则                压力容器设计单位资格管理与监督规则                压力容器制造单位认可与管理规则                锅炉压力容器焊工考试规则                锅炉压力容器无损检测人员资格考核规则，等等B.        与压力容器相关的标准GB150         钢制压力容器GB151         钢制管壳式换热器GB3531        低温压力容器用低合金钢钢板GB6654        压力容器用钢板GB8163        输送流体用无缝钢管GB8890        热交热器用铜合金管GB9445        无损检测人员技术资格鉴定通则GB12337        钢制球形储罐JB4700         压力容器法兰分类与技术条件JB4701         甲型平焊法兰JB4702         乙型平焊法兰JB4703         长颈对焊法兰JB4704         非金属软垫片B4705         缠绕垫片JB4706         金属包垫片JB4707         等长双头螺柱JB4708         钢制压力容器焊接工艺评JB4709         钢制压力容器焊接规程JB4710         钢制塔式容器JB4726         压力容器用碳素钢和低合金钢锻件JB4727         低温压力容器用碳素钢和低合金钢锻件 JB4728         压力容器用不銹钢锻件  JB4730         压力容器无损检测JB4732          钢制压力容器—应力分析设计标准， 等等。
