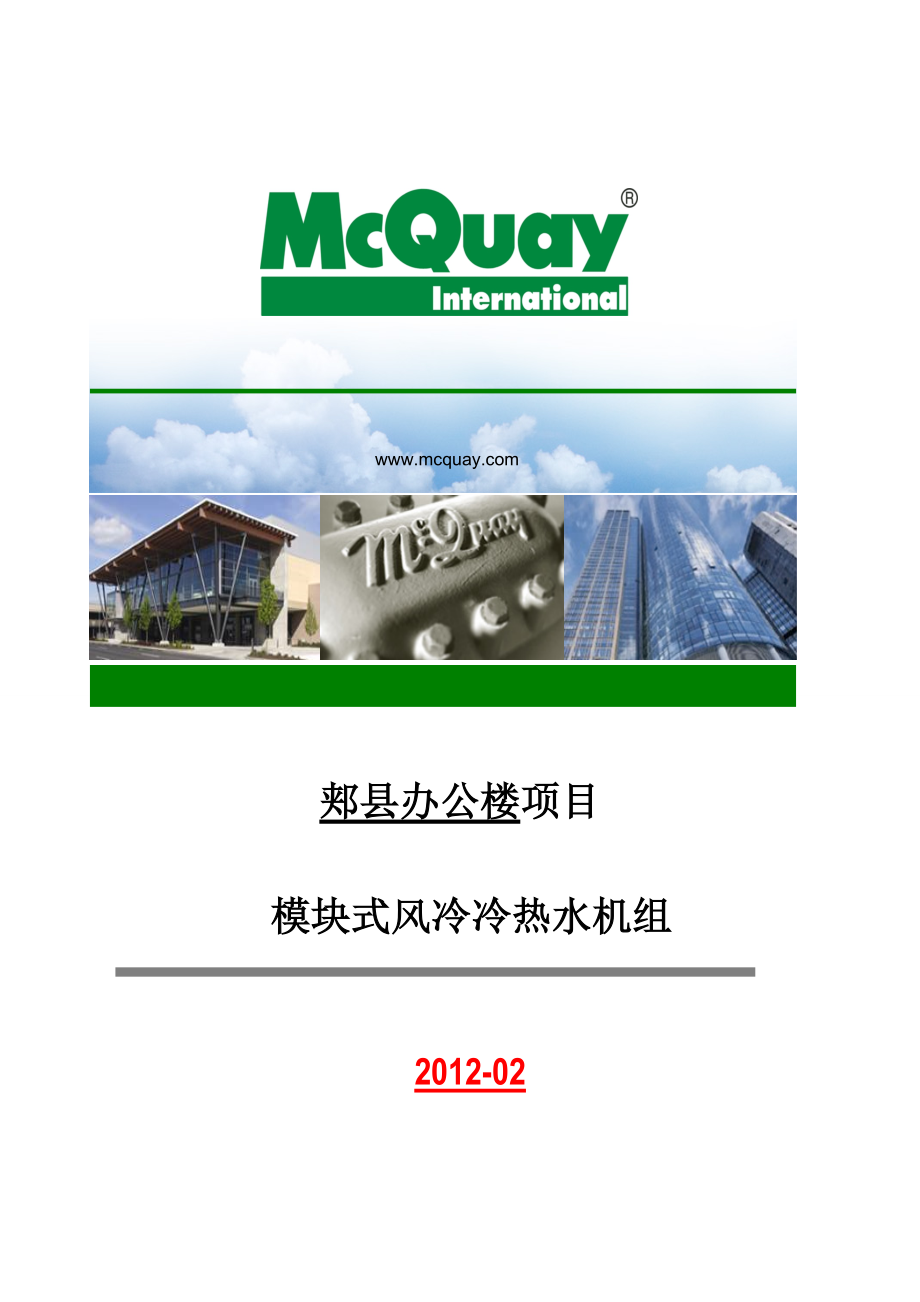

郏县办公楼风冷模块方案书

郏县办公楼项目模块式风冷冷热水机组 2012-02目 录一、空调系统方案设计 21.1工程概况 21.2设计参数 21.3空调负荷计算 31.4项目方案 5二、 麦克维尔公司介绍 10三、制造商资格证明文件 15四、麦克维尔实力 39五、麦克维尔服务体系 475.1．麦克维尔服务体系 475.2. 麦克维尔公司郑州维保中心 495.3. 质保期内服务承诺内容 505.4. 质保期满后服务承诺 525.5. 安装承诺 525.6. 主要调试设备 53六、模块式风冷冷水（热泵）机组介绍 546.1. 模块式风冷冷水（热泵）机组产品阵容 546.2. 模块式风冷冷水（热泵）机组特点 546.3. MAC-D模块式风冷冷水（热泵）机组优势 56七.麦克维尔模块式风冷冷水（热泵）机组典型项目 62一、空调系统方案设计1.1工程概况项目名称：郏县办公楼建筑总面积：2000㎡；建筑功能：办公；系统功能：夏季制冷、冬季采暖设计依据《采暖通风与空气调节设计规范》（GB50019－2003）《建筑设计防火规范》（GBJ16-8）2001版《通风与空调工程施工质量验收规范》（GB50243-2006版）《公共建筑节能设计标准》（GB50189-2005）《全国民用建筑工程设计技术措施》（暖通空调·动力）2003年版1.2设计参数室外气象参数室外空气调节计算干球温度：夏季35.6℃，冬季 -7℃；室外平均风速：夏季2.5m/s，冬季3.3m/s；夏季室外空气调节计算湿球温度：28℃；室外计算相对湿度：最热月月平均78%。

室内设计参数房间名称 夏季 冬季温度℃相对湿度%温度℃相对湿度%办公26~28≤6518~20≥301.3空调负荷计算1.3.1设计负荷根据图纸设计统计的末端负荷，空调总负荷为342KW，考虑客房、舞台、大厅在空调使用上的错时使用和同时使用系数，机房总装机容量选为325KW，总装机容量为最大负荷需求的95%根据冷负荷选主机，则满足热负荷的需要 1.3.2主机选择根据上述负荷选用5台MAC230DR模块式风冷冷热水机组，机组标准工况主要参数为：MAC230DR 单机制冷量Q冷=65KW，制冷功率N冷=19.2KW 单机制热量Q热=68KW，制热功率N热=19.1KW则系统总装机制冷量为325KW；制热量为340KW，符合设计要求1.3.3系统方案说明1）主机方案说明 本方案中选用的5台MAC230DR机组作为空调机组，用来满足办公楼的夏季制冷和冬季采暖夏季，空调机组处于制冷工况，空调系统水进入进入机组蒸发器，自来水进入机组冷凝器，为空调系统提供7度冷水；冬季机组处于制热工况，系统水进入机组冷凝器，自来水进入机组蒸发器，为空调系统提供45度热水。

本方案中所选用机组能够根据室外气候和冷热负荷的变化自动增减机组的开机台数或改变机组变档运行的级数，以达到最经济的运行机组为全智能化自动控制，采用德国西门子PLC微电脑控制系统，机组可设定温度、时间，并根据设定的参数自动加载或卸载（25%，50%，75%，100%变频运行）同时，系统故障自动保护，自动报警，自动记录，自动停机，能够很好的保护机组，又方便故障排除1.3.5 机房主要设备总功率方案中机房系统所选设备的总用电负荷101.5KW（包含主机、空调循环水泵），该负荷出现在制冷工况，机组全部运行时电源采用380V，50HZ三相四线制，用户将动力线引至机房配电柜内1.3.6运行费用分析1）空调运行费用分析运行费用＝装机容量×调节系数×运行天数×每天运行时间×电价夏季制冷运行费用为：空调主机：19.2×5×90×12×0.6×0.8×0.6＝29859.84元循环水泵：5.5×90×12×0.6＝3564元则夏季运行费用合计为33423.84元冬季采暖运行费用为：空调主机：19.1×5×120×12×0.6×0.8×0.6＝39605.76元循环水泵：5.5×120×12×0.6＝4752元则冬季运行费用合计为44357.76元则全年运行费用合计为77781.6元计算条件：机组夏季运行90天，冬季运行120天，机组每天运行12小时。

机组日逐时温度变化季节变化引起的负荷综合调节系数为0.6，房间同时使用系数取0.8 电费按照0.6元/度计算1.4项目方案中央空调设备选择及报价中央空调室内材料报价表序号名称规格数量单位单价（元）合计（元）备注1卧式暗装风机盘管机组FP-68WA6台6533918江苏双富FP-85WA14台6949716江苏双富FP-102WA36台85630816江苏双富FP-170WA7台12448708江苏双富2空调水管镀锌钢管DN20~DN1251项63250 63250邯郸正大3凝水管PVC-U De25~De401项76257625宏峰4自动排气阀8个65.0 520进口5铜球阀DN20126个20.52583安利达6铜过滤器DN2063个22.51417.5安利达7不锈钢软接DN20126个162016金和8三速开关63个251575亿林9泄水阀个220.541安利达10双层百叶风口635*1306个40240郑州735*13014个45630郑州835*13036个501800郑州1285*1307个70490郑州11单层百叶风口635*2006个53318郑州735*20014个58812郑州835*20036个652340郑州1285*3007个126882郑州12角铁285米123420 郑州16保温15.83立方160025328 华美B1级保温17风布158m101580 郑州18室内电控1项63006300 三厂19油漆6桶150900 郑州20运费1项38353835 21辅料1项21752175 22人工1项4725047250 23税金8067 24合计238552 中央空调主机材料报价表序号名称规格数量单位单价（元）合计（元）备注1风冷涡旋式热泵机组MAC230DR5台74600373000麦克维尔2定压补水膨胀系统1套30003000定制3电子水处理仪DN1251台25002500洁源4循环水泵ISG80-125Q=60T,H=18M,N=5.5KW2台46009200上海太平洋（一用一备）5泄水阀7个20.5143.5安利达6蝶阀DN6512个901080天津DN1258个18014407橡胶软接DN6510个53530新乡DN1254个113452新乡8过滤器DN1253个203609天津9止回阀DN1252个225450天津10压力表12个60720红旗11温度计10个45450天津 12主机电控1项1237512375正泰13运费1项9250925014辅料1项2940294015人工1项155001550016税金15177.417合计448817 18中央空调系统687369 备注：此报价涉及土建部分由甲方负责，水源及电源由甲方接至水泵处和主机配电柜内！ 二、 麦克维尔公司介绍麦克维尔总部：美国明尼苏达州明尼亚波斯市自1872年起，麦克维尔便开始在美国设计制造蒸汽机。

通过130多年的发展和兼并，麦克维尔已成为世界上最大的制造和销售制冷、通风、空调、采暖和空气净化设备的专业公司之一，并因全系列高品质的产品、优质的服务成为世界同业的领先者，在国际间享有盛誉一个多世纪以来，麦克维尔锐意进取，不断创新，一直处在暖通空调工业发展的前列，拥有世界空调发展史上的诸多第一在全球众多家用和商业用户心目中，麦克维尔是质量和信任的代名词今天，麦克维尔旗下包括了 “McQuay Air Conditioning”、“HermanNelson”、“Remington”、“AAF”、“J&E Hall”等知名品牌 OYL国际集团英国AAF国际集团The AAF Internationl 总部设在英国，是世界上最著名的空气过滤设备和环保产品的专业生产厂家，AAF品牌已经成为该行业的代名词英国J＆E Hall 集团The J＆E Hall 总部设在英国，是世界上最著名的工业用制冷设备制造者及单螺杆压缩机技术的先驱，其工业制冷产品涵盖食品冷冻冷藏、石油化工、船舶制冷等领域DAIKIN美国McQuay国际集团The McQuay Internationl 总部设在美国明尼亚波斯市，是世界上最著名的空调制冷设备专业制造厂家之一，产品畅销全球各地。

麦克维尔于1982年全面收购了美国国际西屋集团（WESTING HOUSE S.A）的中央空调部；1987年收购了欧洲最悠久的空调公司WESPER公司；1988年收购了美国著名的空气净化设备公司AAF公司，并成立了AAF--McQuay集团；1995年英国历史悠久的空调、制冷公司J&E Hall的加盟更加壮大了麦克维尔的力量，自此麦克维尔的产品已覆盖了工业用、商业用及家用暖通空调设备、空气过滤器及冷冻、冷藏用机组的整个范围，主要产品包括：水冷离心式、水冷螺杆式和水冷活塞式冷水机组，吸收式冷水机组，风冷螺杆式、活塞式、涡旋式冷水机组，风源和水源热泵，风机盘管，空气处理机，屋顶式及商用整体空调机，各类型的商用及家用单冷/冷暖分体式空调机和水冷柜机等麦克维尔公司总部设在美国明尼苏达州明尼亚波斯市，在全球三大洲的17家工厂占地超过200万平方米，在全球100多个国家拥有超过15,000名员工通过遍布各地的公司、办事处和销售网络，麦克维尔将优质的空调产品提供给各国人民麦克维尔成立于1872年，总部设在美国明尼亚波斯市，是世界上最著名的空调产品公司之一，以生产使用环保冷媒的空调产品闻名于世。

左图为麦克维尔Minneapoils,MN,USA工厂兼总部麦克维尔的部分生产基地：麦克维尔阿那巴马州Sxottsboro工厂，主要生产空气处理机等空调末端麦克维尔意大利公司成立于1965年，总部在罗马，1969年建新厂于Cecchina市，专业制水冷冷水机组及风冷冷水/热泵机组法国的Pons工厂，专业制造麦克维尔商用空调产品和空调末端产品 马来西亚的Ahah Alam工厂20世纪90年代以后，麦克维尔产品开始进入中国，并先后于1994年、1996年、2002年分别成立了深圳麦克维尔空调有限公司、麦克维尔空调制冷（武汉）有限公司、麦克维尔空调制冷（苏州）有限公司，直接为中国的用户提供优质的本地化服务其中麦克维尔空调制冷（武汉）有限公司成为麦克维尔在亚洲生产螺杆式水源热泵的生产基地　　麦克维尔空调制冷(武汉)有限公司于1995年在武汉注册成立，1996年正式投产，占地达八万余平方米主要产品有离心式冷水机组WSC/WDC系列，单螺杆冷水机组WHS系列、PES/PFS系列、低温GES/BES系列、WMD/CMD系列以及HSP压缩机组系列，应用于民用、商用空调，工艺冷却/冷冻，蓄冷空调，热回收领域的产品等。

生产能力已与欧美各大厂家不相伯仲，单机生产能力可达2600冷吨，居国内行业同类厂家之首 麦克维尔空调制冷(武汉)有限公司成立以来，实行与美国麦克维尔的"四同原则"，即"技术同步、材料同质、质量同标、应用同途"，全面引进美国麦克维尔的设计和制造技术，选配麦克维尔海外原厂或原配套厂商的进口零配件和控制管理及质量保证上全面推行美国麦克维尔先进的管理模式目前，公司已取得2000版ISO9001质量体系认证、压力容器制造及设计许可证、大冷量离心机(1300冷吨)机组认证、机组机械安全认证，冷水机组性能测试系统(550冷吨、1300冷吨)已通过ARI（美国空调制冷协会）认证，保证所生产的冷水机组的性能和质量一致性得到世界行业权威机构的第三方认可，同时还由中国机械工业通用机械产品检测中心对产品进行检验认可 麦克维尔的产品以其高效节能及高可靠性享誉世界产品的高效和可靠来源于先进的生产技术和精密的加工技术及加工设备目前，麦克维尔离心机采用美国麦克维尔技术、螺杆机采用英国J&E Hall技术,先进的生产技术造就了今天麦克维尔产品的高科技性同时,众多高知识技术人员的加盟也使得麦克维尔的产品能够立于不败之地,目前,麦克维尔高级工程师,高级技师以及工程师和技师占工厂总人数的50%之多。

为了保证产品零配件的加工精度及机组的整体可靠性,麦克维尔产品整个流程都采用国内外最先进的生产设备,其中有美国林肯的自动电焊机、美国Airetool胀管机、意大利FOMP四星转板机、美国伊莎数控火焰等离子切割机、台湾乔福龙门铣、意大利NCML S.r.l.弯管机、英国丘吉尔数控车床在监测设备方面,有用于离心机组真空度检测的德国莱宝真空计、用于螺杆机组真空度检测的美国英福康真空计、用于检漏的氦检漏仪、用于R22工质机组检漏的日本卤素检漏仪、用于R134a工质机组检漏的英福康检漏仪等制造高品质的产品将始终是麦克维尔坚定不变的生产路线　　麦克维尔始终把满足用户要求的售后服务放在非常重要的位置麦克维尔空调制冷(武汉)有限公司作为麦克维尔在中国水冷冷水机组产品生产基地、用户培训及零配件供应中心，对遍布全国的麦克维尔销售及服务网络给予有力的应用技术支持、快捷全面的零配件供应、细致周全的用户技能培训，从而保证用户得到最完善周到的售后服务 "您的冷暖我关怀"以最合理的性能价格比、优质的产品和服务质量为客户提供最卓越的服务，无论过去，现在，还是将来将永远是麦克维尔武汉工厂不变的信条三、制造商资格证明文件 CRAA产品认证麦克维尔容器认证 国标容器证书美国ASME容器证书欧盟PED认证证书中国测试台合格证书麦克维尔荣誉浙江省三满意产品 管理卓越奖证书3A级企业证书节能铜牌证书四、麦克维尔实力McQuay（武汉）主要生产设备序设 备型 号制造商安 装使用号名 称规 格位 置时间1折弯机P731/40意大利COLGAR加 工04.32数控折弯机PR6C225*4100-SM扬州贝勒锻压机床有限公司加 工04.33筒体切割机自制武汉冷冻机厂加 工04.34立式钻床Z5140A大河机床厂加 工04.35立轴磨床M7475B上海机床厂加 工04.36立式车床CY5112新乡机床厂加 工04.37摇臂钻床Z3040沙市第一机床厂加 工04.38移动式万向摇臂钻床ZJA3725*8/1北京第三机床厂加 工04.39CO2焊机YD-350唐山松下产业机器有限公司加 工04.310逆变式焊机ZX7-400S成都市电子焊接设备厂加 工04.311数控车床H C3/15英国加 工04.312桥式数控铣钻床GMD160中捷摇臂钻床厂加 工04.9.913数控龙门加工中心DMC-2100SH台湾乔福机械工业股份有限公司加 工04.314数控平板切割机EXA7000*28000上海ESAB切割机械有限公司加 工04.315平面磨床M7140A*8天津市机床厂加 工04.316立式铣床X5030齐齐哈尔第二机床厂加 工04.317卧式铣床X62W北京第一机床厂加 工04.318工具磨床MQ6025A武汉机床厂加 工04.319牛头刨B665武汉冷冻机厂加 工04.320群钻刃磨床MZW6330B资阳工业科研所加 工04.321除尘器LLH-20浙江温州环保设备厂加 工04.322变位机ZHB-5成都威达自动焊接设备有限公司加 工04.323MIG 电焊机LAW420ESAB加 工04.324桥式起重机5tX19.5m科尼起重机设备（上海）有限公司加 工04.325摇臂钻床Z3080*25中捷摇臂钻床厂加 工04.326车床（马鞍式）CW6263B-4000安阳机床厂加 工04.327立柱卧式带锯床G4240湖南机床厂加 工04.328通过式清洗机（管板）SJX-1Z26 27KW中国电子科技集团公司第二研究所加 工04.329四柱液压机YX32-200C徐州压力机械股份有限200310加 工04.330液压剪板机QVN31/13黄石锻压机床有限公司加 工04.331定柱式旋臂起重机BZD1-4*5山西阳泉电工机械有限责任公司加 工04.332人工喷砂房RC-15广州科动涂装设备工程有限公司加 工04.333三辊卷板机W11-6*1000南通恒力重工机械有限公司加 工04.334手持式电动铣边机MODEL8000美国加 工04.6.2135数控切割机除尘器唐纳森（无锡）过滤器有限公司加 工04.336液压倒角机VPT02"美国加 工04.9.2837平衡重式电瓶叉车J2.5EX上海海斯特国际贸易有限公司加 工04.838电动平板轨道车PDG-1无锡电瓶车厂加 工04.1039管道切割机CG2-11上海华威焊割机械有限公司加 工05.1.1840铣边机XB-6无锡市雪通焊接机械有限公司加 工06.6.1241焊接中心CG*2/3*3长沙海普化工设备新技术开发公司容 器04.342胀管机DAS-300B-TRS美国INDRESCO容 器04.343CO2焊机YD-350唐山松下产业机器公司容 器04.344逆变式焊机ZX7-400S成都华远电器设备公司容 器04.345装配平台1750X6000容 器03.6.3046滚轮架5T美国容 器04.347碳弧气刨机ZSF-1000大连电控设备厂容 器04.348空气储气罐3/1.1上海申江压力容器厂容 器04.349容器喷漆房7*9M2丰裕电机工程有限公司容 器04.350电动平板轨道车PDQ-10无锡电瓶车厂容 器04.351自控试压泵ZDLLB10MPa河北饶阳县压力自控试压泵厂容 器04.352焊剂烘箱NZHG-4-100吴汉五强焊接设备有限公司容 器04.353MIG 电焊机LAW420ESAB容 器04.354逆变式焊机ZX7-400IGBT成都华远电器设备有限公司容 器04.355TIG焊机AC/DC TIG 275美国林肯电器公司容 器04.356桥式起重机10tX19.5m科尼起重机设备（上海）有限公司容 器04.357半门式起重机3.2tX8.5m科尼起重机设备（上海）有限公司容 器04.358装配平台1800X6500X300容 器04.359板材抛丸生产线BC-11广州科动涂装设备工程有限公司加 工04.360筒体管材喷砂线GC-02广州科动涂装设备工程有限公司容 器04.361上辊数控万能卷板机W11STNC-14*4000南通恒力重工机械有限公司容 器04.362埋弧焊接中心CZ20-3X5成都威达自动焊接设备有限公司容 器04.363小型焊接操作机CGW1/3*4长沙海普化工设备新技术开发公司容 器04.364胀管机DAS-500B-TRS-E艾递捷工业用品物流（上海）有限公司容 器04.365滚轮架KT-2成都威达自动焊接设备有限公司容 器04.366液压升降翻转台SJG3-0.3山西太原索斯沃斯升降台有限公司容 器04.367平衡重式电瓶叉车J2.5EX上海海斯特国际贸易有限公司容 器04.768吸尘器NT65/2ECO德国高洁装 配04.369吸尘器NT65/2ECO德国高洁容 器04.370金属圆锯床MC315F张家港和丰机械公司装 配04.371弯管机Art.050-A4/H60意大利Nnova装 配04.372CO2焊机YD350KR1VTA唐山松下产业公司装 配04.373真空泵2X-70B旋片式广东真空设备厂装 配04.374线号打印机LM-350AH装 配04.375气动喷漆机MONARK23：1美国GRACD装 配04.376抽氟机2F7S-7.0武汉冷冻机厂装 配04.377液压机YYJ-20德州液压机具厂装 配04.378十字工作台立式钻床Z5932云南第三机床厂装 配04.379MIG 电焊机LAW420ESAB装 配04.380TIG焊机AC/DC TIG 275美国林肯电器公司装 配04.381机组喷漆房30T丰裕电机工程有限公司装 配04.382离心机组双行道链板YDLT200S.051太原东方物流设备有限公司装 配04.383螺杆机组单行道链板YDLT200.051太原东方物流设备有限公司装 配04.384桥式起重机10tX19.5m科尼起重机设备（上海）有限公司装 配04.385定柱式旋臂起重机BZD1-5*5山西阳泉电工机械有限责任公司装 配04.386液压升降工作台SJG0.5—1.2山西太原索斯沃斯升降台有限公司装 配04.387真空泵2X-30旋片式广东真空设备厂装 配04.388变位机ZHB-5成都威达自动焊接设备有限公司装 配04.389平衡重式电瓶叉车J2.5EX上海海斯特国际贸易有限公司装 配04.390站板式电动堆垛车S1.5S-46上海海斯特国际贸易有限公司装 配04.391油泵清洗机ZQX-550无锡泰清机械有限公司装 配04.792铜管清洗机1500*1000*1220自制装 配05.12.393TIG焊机ZXE5-315成都电焊机研究所焊接实验室04.394CO2焊机YD350KR1VTA唐山松下产业公司焊接实验室04.395逆变式焊机ZX7-400S成都玛瑞电子设备厂焊接实验室04.396数控远红外烘干箱ZYJ-150温州焊接机械总厂焊接实验室04.397埋弧自动焊机MZ-1000上海电焊机厂焊接实验室04.398逆变式焊机ZX7-400IGBT成都华远电器设备有限公司焊接实验室04.399TIG焊机AC/DC TIG 275美国林肯电器公司焊接实验室04.3100MIG 电焊机LAW420ESAB焊接实验室04.3101立式钻床Z5140A大河机床厂焊接实验室04.3102轨道式半自动火焰切割机CG1-100上海华威焊割机械有限公司焊接实验室04.3103电子吊钩秤OCS-5D-XS梅特勒-托利多（常州）称重设备系统有限公司质保部04.3104X射线探伤机XXH2505丹东华日理学电气有限公司质保部04.3105磁轭探伤仪B310-S美国派克质保部04.3106电热恒温胶片干燥箱JP-2上海医用恒温设备厂质保部04.3107超声探伤仪CTS-9002广东汕头超声电子股分有限公司质保部04.3108胶片洗片机SX430B江苏省泰兴市苏星有限责任公司质保部04.3109电热鼓风干燥箱sfg-026质保部04.3110桥式起重机32/5tX19.5m科尼起重机设备（上海）有限公司质保部04.3111电力拖动平车3T丹东华日理学电气有限公司质保部04.3112定柱式旋臂起重机BZD3-5*3.5山西阳泉电工机械有限责任公司质保部04.3113试车监测系统1500RT组合系统质保部04.3114三相交流稳压器SBW-600KVA上海精达电力稳压器制造公司质保部04.3115氦检系统QYH -S04成都东方仪器有限公司质保部04.3116410A冷媒回收机质保部117空气压缩机7T2-15/35南京英格索兰质保部04.3118蒸馏水器H8211-10北京质保部04.3119金相试样抛光机P2上海日用电机厂质保部04.3120电热干燥箱YHW103武汉市武昌实验仪器厂资材部04.3121除湿机CF3D春兰资材部04.3122焊条烘箱YGCH-X2-60吴汉五强焊接设备有限公司资材部04.3123内燃叉车H3.00DX上海海斯特国际贸易有限公司资材部04.3124前移式电瓶叉车R2.5上海海斯特国际贸易有限公司资材部04.3125固定式液压变幅登车桥DCQ10-0.6山西太原索斯沃斯升降台有限公司资材部04.3126轨道式半自动火焰切割机CG1-30上海华威焊割机械有限公司资材部04.3127集中供氧站1.6MPa张家巷圣达因化工机械有限公司设备安全部04.3128集中供氮站1.625/3MPa张家巷圣达因化工机械有限公司设备安全部04.3129电热水锅炉CWDR0.523-60/50广州迪森热能设备有限公司设备安全部04.3130地埋式生活污水处理设备WSZ-AO武汉市环境保护科学研究院环境工程部设备安全部04.3131全自动乙炔汇流排22-5513Y-30*30上海捷瑞气压设备有限公司设备安全部04.3132螺杆式空气压缩机FHOG180A上海飞和实业集团有限公司设备安全部04.3133压缩空气站系统上海飞和实业集团有限公司设备安全部04.3134三相交流稳压器SBW-800KVA上海精达电力稳压器制造公司设备安全部04.3135钻铣床ZX32江西重型机床厂设备安全部04.3136台钻ZQ4119杭州西湖台钻总厂设备安全部04.3137手提式逆变焊机CADDY150ESAB设备安全部04.11138高压开关柜KYN28A武汉长兴电器发展有限公司设备安全部04.3139低压开关柜GCS武汉长兴电器发展有限公司设备安全部04.3140干式电力变压器SCB9-1600/10顺德特种变压器厂设备安全部04.3141直流电源系统TDF-40AH/220V汕头高新区天键电气有限公司设备安全部142双向终端WJ301SJ上海协同科技股份有限公司设备安全部143低压供电系统 电线电缆YJV；YJV22； VV；VV22黄石双峰电缆有艰公司设备安全部144低压供电系统 封闭式母线槽和电缆桥架母线CCKX8 桥架XQJ-DPB江苏宝胜集团有限公司设备安全部145动力配电箱GGD武汉长兴电器发展有限公司设备安全部04.3146电容器屏GGD武汉长兴电器发展有限公司设备安全部04.3147动力配电箱ZL-21武汉长兴电器发展有限公司设备安全部04.3148插座箱PXF武汉长兴电器发展有限公司设备安全部04.3149空气开关箱JXF武汉长兴电器发展有限公司设备安全部04.3McQuay（武汉）主要检测设备序号设备名称型号制造厂数量备注一机组装配检验　1氦检装置　成都东方　2用于离心、螺杆He检2真空计TM20德国莱宝2用于离心机组真空度检测3真空计TM21德国莱宝1用于离心机组真空度检测4真空计VG403美国英福康2用于螺杆机组真空度检测5氦检漏仪PROTEC美国英福康2用于离心、螺杆机组检漏6检漏仪RXS-240瑞士1用于R134、R22工质机组检漏7卤素检漏仪FER90A日本1用于R22工质机组检漏8检漏仪HLD5000英福康1用于R134质机组检漏9耐压测试仪CJ2672E南京1用于耐压试验10声级计HS5660红声1用于机组噪声检测11涂层测厚仪elcometer456英国1用于机组油漆质量检验二试验计量设备1万能材料试验机WE600B长春1用于物理性能试验2电动洛氏硬度计HRD150莱试1用于物理性能试验3布氏硬度计HB3000C莱试1用于物理性能试验4维氏硬度计HV-5莱试1用于物理性能试验5便携布氏硬度计HB0.5莱试1用于物理性能试验6冲击试验机JB-300B济南1用于物理性能试验7立式金相显微镜XJL03南京江南1用于金相试验8探伤机XX2505丹东华日4用于容器焊接质量检测9探伤机XX3005丹东华日2用于容器焊接质量检测10磁探仪B310S美国派克1用于容器焊接质量检测11超声探伤仪CTS9002汕头1用于容器焊接质量检测12黑度计XMD-8温州1用于容器焊接质量检测13天平TG528B湘仪1用于化学分析14天平TG328A上海1用于化学分析15分光光度计721上海1用于化学分析16定碳仪SK2-13洛阳1用于化学分析17电解分析仪44B上海雷磁1用于化学分析18粗糙度检查仪TR100北京时代1用于加工件检测19缸孔内径规50-160瑞士2用于加工件检测三机组性能试验1测试站台340RT合肥通用所1用于机组性能测试2测试站台550RT合肥通用所2用于机组性能测试3测试站台1500RT 合肥通用所1用于机组性能测试4电力分析仪3950美国1用于机组性能测试5电力分析仪WT130日本3用于机组性能测试6电力分析仪WT131日本2用于机组性能测试7电磁流量计MAG丹麦8用于机组性能测试四其它主要检测设备1汽车衡SCS-80托力多1用于材料称重2电子吊钩秤OCS-5托力多1用于材料称重五、麦克维尔服务体系5.1．麦克维尔服务体系麦克维尔空调（中国）在中国的销售主要网络由二十多个分公司和售后服务中心组成，总部设在中国深圳，由外籍专家负责。

分布在全国各大城市的麦克维尔售后服务中心一直是公司销售网络中非常重要的组成部份，完备的服务体系是我们树立品质优良的市场形象并拥有忠诚客户群的重要保障目前，中国麦克维尔售后服务技术力量由二百余名专业技术人员组成，分别在郑州、广州、深圳、上海、北京和武汉等大城市建立大型售后服务中心，服务的范围可覆盖周边众多中小城市在深圳和武汉还分别设立两间大型仓库，用于储备充足的设备零配件及进口件以供全国用户使用，全国各大城市的麦克维尔售后服务中心为用户提供以下服务：5.1.1售前服务：1．针对客户的实际需求，通过国际认证的设备选型软件、能量分析软件为客户提供合理优化的产品方案，并提供相应的产品资料供客户参考；2．为客户进行图纸方案设计，经济分析及协助解决各种技术问题；3．为客户提供相应的工程实例，进行考察5.1.2售中服务：1．出厂前负责对设备质量、规格、性能、数量进行准确和全面的检验，出具货物符合合同规定的质量证明书及随机提供完整的技术资料，包括：样本、使用维护手册、操作手册、产品说明书等2．安装、调试、验收阶段：负责派专人免费进行施工现场勘察，协助吊装单位进行吊装，指导安装单位进行安装；提供设备调试及系统运转调试工作，积极配合买方的系统竣工验收，直至验收合格为止。

3．免费提供相应的培训服务，免费为买方培训设备维护及操作人员，保证买方操作人员能够熟练维护及操作卖方所供设备5.1.3售后服务1．麦克维尔售后服务体系由以下三级组成：第一级：麦克维尔深圳工厂服务部和武汉工厂服务部 (兼一级配件供应中心)第二级：麦克维尔郑州服务部（兼二级配件供应中心）第三级：各地办事处及当地售后服务处（兼三级配件供应中心）2．对所有麦克维尔产品用户建立档案;保持对产品的终身跟踪，定期进行回访；3．对麦克维尔产品的开机、维护、保养做好详细的服务计划，并按时提供以上服务随时接受用户投诉、排除产品故障，解决用户疑难5.1.4麦克维尔产品享受终生服务：1．麦克维尔工厂和分公司对所有麦克维尔产品用户建立档案，故在质保期之后,麦克维尔服务体系将继续提供持续直至终生的服务为做到这一点，麦克维尔在郑州投入资产并依法注册了具有实业性质的分公司机构以作为保证，并与用户签订长期的设备维修、保养合同；2．质保期内免收服务费，质保期后优惠条件下商议收取费用；3．麦克维尔公司将严格贯彻执行《产品质量法》，以维护用户利益郑州地区的售后服务中心设在市区内，配有二十四小时的维修热线，专门负责河南地区的用户设备维修，所有设备提供终身维修，配有专用服务车可做到随叫随到。

由于我司国内合资厂可生产80—2600冷吨的离心机组、螺杆机和活塞机，中小型商用空调机组、空气处理机、风机盘管等末端设备，几乎所有规格的麦克维尔空调机组均可直接从我司合资厂更换零部件,大大缩短了维修时间郑州服务中心配备了培训合格的专业维修调试师，对公司设备实行精心日常维护和技术培训服务中心可与用户签订优惠的长期维护合同，亦可根据用户的要求安装监视系统，将用户之设备运行情况与维修服务中心进行电脑联网，作到随时监视设备的运行情况麦克维尔空调有限公司服务部组织结构：调试人员维修人员配件主管保养主管调试主管维修主管服务部经理 分公司服务部麦克维尔空调有限公司服务部保养人员说明：深圳麦克维尔空调有限公司郑州分公司是目前河南地区唯一一家通过ISO9001（2000版）认证的中央空调厂家驻郑机构，此项认证也再次证明了麦克维尔在销售和技术培训、技术支持、调试及维修保养方面的领先地位5.2麦克维尔公司郑州维保中心成立时间：1998年地 址：郑州市经三路68号招商银行大厦900824小时服务热线：0371-65862202 传真：0371-65861120服务部经理：陈友进工程师 手机：13598869391市内备品、配件仓库：郑州市经三路68号招商银行大厦9008维保工程服务车：豫A-6801计算机网络配备：奔腾4电脑二部，手提电脑一部，数码摄像机一部，数码照相机一部，10M宽带高速联网，可实现与工厂、用户的联网通讯姓名学历职务从事空调工作年限陈友进本科AP服务经理10年黑东晓本科维保工程师4年周选举专科维保工程师10年刘宙专科维保工程师4年石玉峰专科维保工程师5年刘建杰专科维保工程师5年董书军专科维保工程师5年李建美专科维保工程师5年5.3.质保期内服务承诺内容1、合同设备的保修期为自验收合格之日起 12 个月，但最迟不超过货物运至甲方工地初验合格后的 15 个月；以先到者为准。

2、麦克维尔空调郑州分公司服务部将委派专职空调服务工程师为买方进行售后服务3、按买方指定的设计进行设计配合，并提供一切所需的设计资料4、指导安装，免费委派技术人员到买方安装地点作安装指导工作，按进度与安装单位配合，并提供一切有关的图纸，及技术资料、手册等确保设计与安装质量符合使用要求，直到买方人员认可5、调试：免费委派由制造厂商认可及授权的工程师对机组现场调试，使机组正常运转达到合同书内规定的指标，直至买方人员认可6、在保质期内，每年两次（冬、夏季各一次）免费系统巡检7、培训：对买方的技术人员在现场进行整套设备的操作、维修和检测方面的培训，使买方了解设备的详细情况，学习必要的操作及能独立维护机组的技能，并可开机调试8、保修期内设备因质量问题而发生零件损坏者，由卖方免费更换，但由于买方操作使用不当或人为错误行为引起之损坏除外9、如果合同设备于质保期内在正常运行和维护条件下出现的质量缺陷或故障，卖方负责免费更换，维修和重新调试10、定期派专员到买方现场对设备检查,对各种会引起机组不正常运行的各种障碍及时与买方联系，并予以清除，并且做好记录报告11、在质保期结束前，我方派出专业工程师和业主代表对设备进行全面检查，处理所有故障，并将故障原因、修理内容、恢复正常的时间等相关内容报告给业主，报告一式两份。

深圳麦克维尔空调有限公司郑州分公司 2012年 2月5.4．质保期满后服务承诺质保期满后，麦克维尔将继续提供优质可靠的售后服务、价格优惠的备品备件的供应机组更换零配件收费优惠比率为 80 %并可与买方签定长期的维修保养合同无论在保修期内还是保修期外，当出现紧急情况时，麦克维尔公司都将在得到客户通知后的第一时间内派出维修服务人员，查验出故障原因并排除故障维修完毕后针对故障出现的原因，提出相关的维修保养措施，以防类似情况再次发生 麦克维尔空调有限公司郑州分公司 2012年2月 5.5．安装承诺机组到货后，应立即检查，确定机组是否完好，随机附属部件是否齐全所有麦克维尔冷水机组价格均为出厂价格，对于因起吊或装运所导致的机组损坏，应由承运方负责赔偿机组运输底座只有在最后落位时方可拆除使用强化绳索进行机组吊装时，要严加小心，以免损坏控制器和机组管道，关于机组重心，请查看尺寸图表。

机组的四个角上均有绳索吊装孔，吊装时，四孔务必同时起吊，确保机组水平，落地时要小心，避免机组震动过大对机组造成伤害起吊机组时，应使用横杠支撑，以防绳索损坏控制器及管路调试人员配备在麦克维尔工厂受过专业培训并授权的专业人员五名，并配有专用服务车姓名学历职务从事空调工作年限符光波专科AP服务主管10年黑东晓本科维保工程师4年周选举专科维保工程师10年刘宙专科维保工程师4年石玉峰专科维保工程师5年5.6. 主要调试设备钳形电流表万用表相序表全套英制扳手1套内六角英制扳手1套套筒扳手1套组合螺丝刀1套六、模块式风冷冷水（热泵）机组介绍6.1模块式风冷冷水（热泵）机组产品阵容6.1.1 MAC-D系列型号：MAC210DR~MAC3360DR MAC230DR~MAC3680DR制冷量：60~1088kW制热量：63~1088kW制冷剂：R22、R407C6.2模块式风冷冷水（热泵）机组特点6.2.1 MAC-D系列特点1、高效节能机组采用高效涡旋式压缩机、半M型风侧及不锈钢钎焊板式水侧热交换器，双压缩机双独立回路的系统设计，配合最新对角流板式热交换器，制冷剂侧产生高效的交叉流，有效地利用热交换器传热面，确保回路间的热负荷平衡，并经国家级测试中心的严格综合测试，全面优化系统的选型与匹配，保持机组处于最佳的节能状态，部分负荷能效更高，50%负荷时，效率提高4%。

2、精确电子节流技术机组采用500级PMV电了膨胀阀，实现改进型PID节流精确控制，使制冷系统形成动态匹配，充分提升系统内每一部件的最佳效能，水温控制的精度更高电子膨胀阀特有的大范围节流调节能力，使得机组可以在部分负荷时稳定运行，自动适应多变的使用环境温度，调节过程中彻底解决制冷系统的振荡问题3、运行可靠模块化结构，机组分级启动，减小机组启动电流对电网的冲击；机组经严格的长时间测试，无论是在高达48℃的炎热天气时时制冷，还是-10℃的严寒气候制热，均可正常运行；机组本身均自带高低压保护、制冷防冻保护、冬季防冻保护、压缩机过载保护和水压差开关等，最大程度的确保了机组安全；系统出现任何故障,控制器进行实时闪光报警 4、大型模块智能综合管理功能首家推出1~16台的模块机组集中控制系统，智能实现压缩机平均寿命，提高机组的整体寿命，动态监控机组的运行，确保机组的每一部件安全运转，当机器出现故障时，控制器讯速准确显示故障所在地，协助快速排除故障控制器具有集中远程控制功能，并可实现楼宇自控联接及末端空调设备联锁等强大功能5、安装灵活 机组体积小巧，搬运方便，放置灵活，可以放在屋顶、阳台及其它适合的露天位置，节省宝贵的建筑空间；无需设。
