仪器仪表学习培训试题

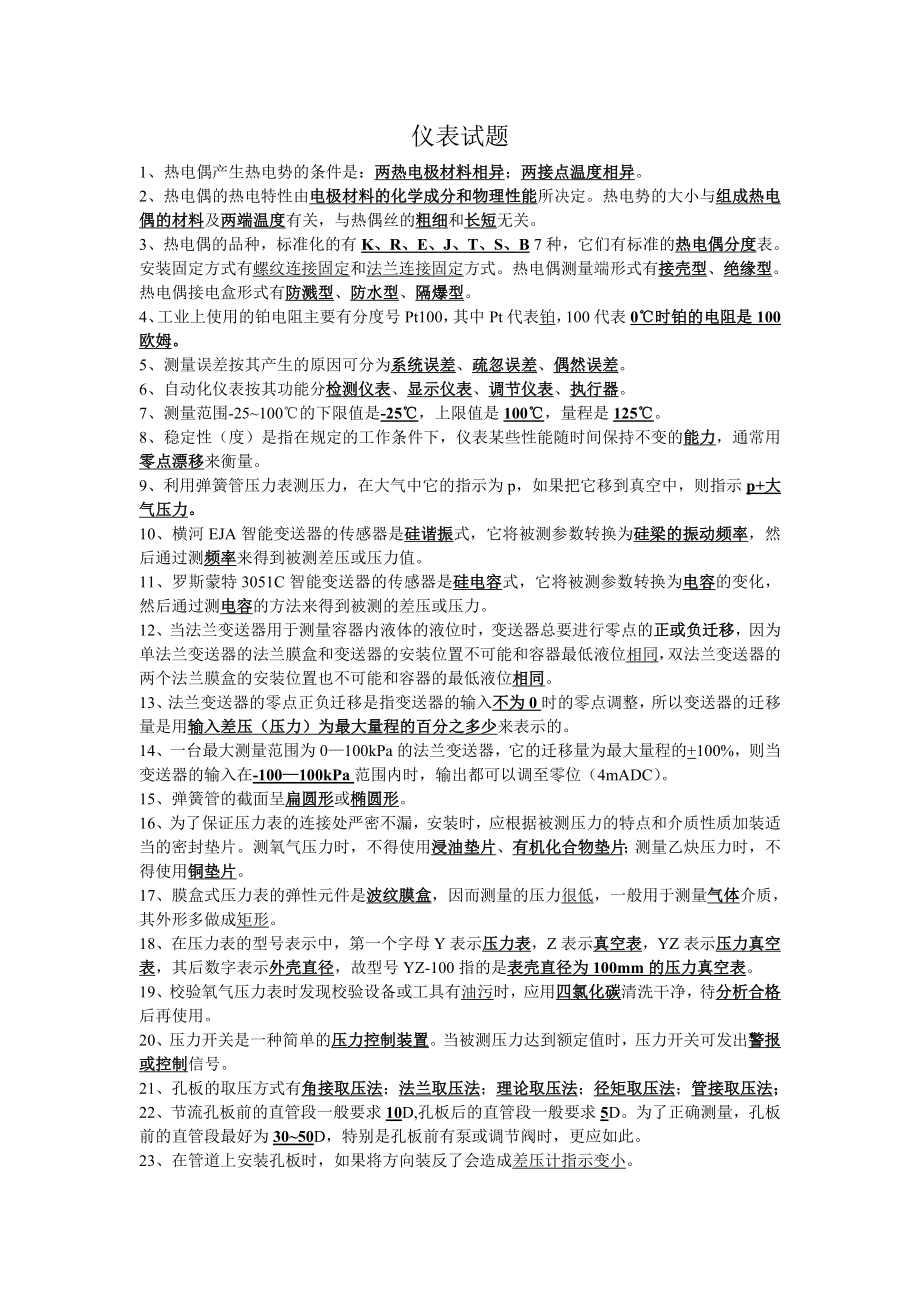

仪表试题1、热电偶产生热电势的条件是：两热电极材料相异；两接点温度相异2、热电偶的热电特性由电极材料的化学成分和物理性能所决定热电势的大小与组成热电偶的材料及两端温度有关，与热偶丝的粗细和长短无关3、热电偶的品种，标准化的有K、R、E、J、T、S、B 7种，它们有标准的热电偶分度表安装固定方式有螺纹连接固定和法兰连接固定方式热电偶测量端形式有接壳型、绝缘型热电偶接电盒形式有防溅型、防水型、隔爆型4、工业上使用的铂电阻主要有分度号Pt100，其中Pt代表铂，100代表0℃时铂的电阻是100欧姆5、测量误差按其产生的原因可分为系统误差、疏忽误差、偶然误差6、自动化仪表按其功能分检测仪表、显示仪表、调节仪表、执行器7、测量范围-25~100℃的下限值是-25℃，上限值是100℃，量程是125℃8、稳定性（度）是指在规定的工作条件下，仪表某些性能随时间保持不变的能力，通常用零点漂移来衡量9、利用弹簧管压力表测压力，在大气中它的指示为p，如果把它移到真空中，则指示p+大气压力10、横河EJA智能变送器的传感器是硅谐振式，它将被测参数转换为硅梁的振动频率，然后通过测频率来得到被测差压或压力值11、罗斯蒙特3051C智能变送器的传感器是硅电容式，它将被测参数转换为电容的变化，然后通过测电容的方法来得到被测的差压或压力。

12、当法兰变送器用于测量容器内液体的液位时，变送器总要进行零点的正或负迁移，因为单法兰变送器的法兰膜盒和变送器的安装位置不可能和容器最低液位相同，双法兰变送器的两个法兰膜盒的安装位置也不可能和容器的最低液位相同13、法兰变送器的零点正负迁移是指变送器的输入不为0时的零点调整，所以变送器的迁移量是用输入差压（压力）为最大量程的百分之多少来表示的14、一台最大测量范围为0—100kPa的法兰变送器，它的迁移量为最大量程的+100%，则当变送器的输入在-100—100kPa范围内时，输出都可以调至零位（4mADC）15、弹簧管的截面呈扁圆形或椭圆形16、为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密封垫片测氧气压力时，不得使用浸油垫片、有机化合物垫片；测量乙炔压力时，不得使用铜垫片17、膜盒式压力表的弹性元件是波纹膜盒，因而测量的压力很低，一般用于测量气体介质，其外形多做成矩形18、在压力表的型号表示中，第一个字母Y表示压力表，Z表示真空表，YZ表示压力真空表，其后数字表示外壳直径，故型号YZ-100指的是表壳直径为100mm的压力真空表19、校验氧气压力表时发现校验设备或工具有油污时，应用四氯化碳清洗干净，待分析合格后再使用。

20、压力开关是一种简单的压力控制装置当被测压力达到额定值时，压力开关可发出警报或控制信号21、孔板的取压方式有角接取压法；法兰取压法；理论取压法；径矩取压法；管接取压法；22、节流孔板前的直管段一般要求10D,孔板后的直管段一般要求5D为了正确测量，孔板前的直管段最好为30~50D，特别是孔板前有泵或调节阀时，更应如此23、在管道上安装孔板时，如果将方向装反了会造成差压计指示变小24、操作仪表三阀组，需注意两个原则：不能让导压管内的凝结水或隔离液流失；不可使测量元件（膜盒或波纹管）受压或受热25、转子流量计的浮子材料是不锈钢、铜、铝、塑料等，在使用中可根据流体的物理性质加以选用26、转子流量计是属于恒压降流量计27、转子流量计的流量标尺上的刻度值，对于测量液体的是代表20℃水的流量值，对于气体的是代表20℃、1.01325*105Pa空气的流量值28、有一台转子流量计的技术数据为600L/h（水），量程比为1：10，那么其最小流量为60L/h，最大流量为600L/h29、转子流量计中转子上下的压差由转子的重量决定；转子流量计中的流体流动方向是自下而上30、电磁流量计中的磁场产生方法有：直流激磁；交流激磁；恒定电流方波激磁。

31、电磁流量计是不能测量气体介质流量的32、人耳能听到的声音频率约为16~20000Hz，超声波流量计所使用的频率：测量气体的通常在100K~300KHz,测量液体的通常在500K~5000KHz33、现场常用的液位计有：磁浮子液位计；玻璃管液位计；玻璃板液位计；光电液位计；浮筒液位计；电接点液位计；双色液位计；单法兰液位计；双法兰液位计34、翻板液位计的翻板是由导磁的薄铁皮制成35、玻璃液位计是根据连通器原理工作的36、压力开关的工作原理：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的37、用万用表测量电压，应将万用表并联在被测电压的两点间，用万用表测量电流，应将万用表串联在被测电路中38、科氏流量计中流量管产生扭曲的两个条件是：流动管的振动，管内有流体流过39、温度变化对科氏力的大小无影响，对测量管的扭曲有影响，因为温度变化对流量管的弹性系数有影响40、压力表测量液位时，仪表安装的高度应与液位零位的高度相同，否则，应对高度差进行修正41、静压式液位计是根据流体静压平衡原理而工作的，它可以分为压力式和差压式两大类。

42、用压力表测量液位时，仪表安装的高度应与液位零位的高度相同，否则，应对高度差进行修正43、测量液位用的差压计，其差压量程由介质密度决定，与封液密度无关44、浮力式液位计可分为恒浮力式液位计和变浮力式液位计两大类45、用浮筒式液位计测量液位时的最大量程范围就是浮筒长度46、液位处于最高时，浮筒液位计的浮筒全部被液体浸没，浮筒所受的浮力最大，扭力矩所产生的扭力矩最小，输出信号最大47、浮筒液位计的校验方法有罐液法和挂重法两种48、常用的温标有摄氏温标，华氏温标和开氏温标3种49、温度越高，铂、镍、铜等材料的电阻值越大50、在热电阻温度计中，R0和R100分别表示0℃和100℃时的电阻值51、温度仪表最高使用指示值一般为满量程的90%，正常的指示值应为满量程的1/2至3/452、补偿导线的正确敷设，应该从热电偶起敷到与冷端温度补偿装置同温的地方为止53、当热电偶或热电阻断线时，仪表记录向100%方向偏移54、在DCS控制系统中，主控机笼由主控制卡、数据转发卡、I/O卡组成55、执行器由执行机构和调节机构两部分组成56、弹簧管压力表的内部构成有：接头、弹簧管、连杆、指针、扇形齿轮、中心齿轮、游丝、调整螺钉、面板。

57、现发现有一贮槽现场就地磁浮子液位计和远传液位显示不符，就地比远传低200mm，浮子液位计量程是4000mm，远传液位计量程是47.8kPa若磁浮子液位计显示是实际液位，则应对远传液位仪表做正迁移，应迁移58、校验压力表时，允许误差=+ [（量程上限-量程下限）*准确度等级/100 ]*100%59、在分度号S、K、E三种热电偶中，适用于氧化和中性气氛中测温的是K和S型热电偶；允许误差最小，测量精度最高的是S型热电偶；热电势最大，灵敏度最高的是E型热电偶判断题60、手持通信器连到变送器回路时，一定要先把变送器电源关掉错）61、手持通信器的两根通信线是没有极性的，正负可以随便接对）62、智能变送器的零点既可以在手持通信器上调，也可以用表体上的外调螺钉调对）63、双法兰变送器的毛细管长6m，它是指单根毛细管的长度是6m，而不是两根毛细管的长度是6m对）64、双法兰变送器的毛细管长度只要能满足仪表的测量范围就可以，例如液位变化范围为6m，则毛细管的长度选4m就可以错）65、法兰变送器的法兰盘和介质是不接触的，所以碳刚法兰也可用于腐蚀性介质对）66、法兰变送器的零点调整和零点正、负迁移是一回事，只是叫法不同。

错）67、当用双法兰变送器测量闭口容器的液位时，变送器要进行零点的负迁移调整对）68、转子流量计的环形流通截面是变化的，基本上同流量大小成正比，但流过环形间隙的流速变化不大对）69、转子流量计的压力损失大，并且随流量大小而变化错）70、对转子流量计上游侧的直管要求不严对）71、转子流量计的锥管必须垂直安装，不可倾斜对）72、用浮筒式液位计测量液位时，液位越高，扭力管所产生的扭角越大；液位越低，产生的扭角越小错）73、校验时把浮筒室底部放空阀打开，然后接一塑料管进行罐水校验有人说，这塑料管一定要和浮筒室一样垂直才能保证校验准确错）74、由于补偿导线是热电偶的延长，因此热电偶电势只和热端、冷端的温度有关，和补偿导线与热电偶连接的温度无关错）75、当用热电偶测量温度时，若连接导线使用的是补偿导线，就可以不考虑热电偶冷端的补偿错）76、为了防止线路之间的相互干扰，电源线和信号线不得穿同一个管但补偿导线、本安仪表的线路、连锁报警线可以穿在一起错）77、铜热电阻的测温范围比铂热电阻的测温范围宽错）78、在相同的温度变化范围内，分度号Pt100的热电阻比Pt10的热电阻变化范围大，因而灵敏度较高对）问答题79、什么是铠装热电阻？它有什么优点？ 答：铠装热电阻是由金属保护管、绝缘材料和电阻体三者经冷拔、旋锻加工成的组合体。

电阻体多数为铂丝（也有用镍丝的），绝缘材料用氧化镁粉末，金属套管通常用不锈钢，外形尺寸有φ5、φ6、φ8多种，长度为10~1000mm优点：①热惰性小，反应迅速；②具有可挠性，适用于结构复杂或狭小设备的温度测量；③能耐震动和冲击；④寿命长，因为热阻受到绝缘材料和气密性很好的保护套管的保护，所以不易氧化80、双金属温度计是怎样工作的？它有什么特点？ 答：它由两片膨胀系数不同的金属牢固的粘在一起，其一端固定，另一端通过传动机构和指针相连当温度变化时，由于膨胀系数不同，双金属片产生角位移，带动指针指示相应温度 特点：结构简单，价格便宜，使用方便，耐震动，而且没有水银温度计的“汞害”81、用镍铬—铜镍热电偶测量某加热炉的温度检测得热电势E（t,t1）=66982μV，而自由端的温度t1=30℃，求被测的实际温度答：查（E型）分度表知：E（30,0）=1801μV则 E（t,0）= E（t,30）+ E（30,0）=66982+1801=68783μV再查表：68783μV对应温度为900℃82、说出气动薄膜调节阀的执行机构有哪些部分构成？答：1、上膜盖2、波纹薄膜3、下膜盖4、支架5、推杆6、压缩弹簧7、调节件8、螺母、9、行程标尺。

83、什么是侧装式执行机构？它有何特点？ 答：气动侧装式执行机构也叫增力型执行机构，它由传统的顶置改为侧装 优点：1、薄膜气室装于支架侧面，通过杠杆传动把力矩放大，输出力增大3~5倍，所以也叫增力型执行机构； 2、正反作用变换方便，只需改变连接销的位置即可 3、实现行程变换也很容易，只需把连接销插入摇板中与原孔同一侧的另一孔中84、套筒调节阀的主要优点？ 答：1、稳定性好2、互换性和通用性强3、许用压差大，热膨胀影响小4、维修方便，拆装套筒时阀体可以不从管道上卸下来5、使用寿命长6、噪声低85、有人认为，调节阀的气开、气关就是正作用与反作用，这种理解对吗？为什么？ 答：不对 调节阀有执行机构和阀体部件两部分组成调节阀一般采用气动薄膜执行机构，其作用方式有正、反两种信号压力增大时，推杆下移的叫正作用执行机构；信号压力增大时，推杆上移的叫反作用执行机构阀体部件分正、反装两种阀杆下移时，阀芯与阀座间流通截面积减小的称为正装式，反之称为反装式调节阀的作用方式分为气开和气关两种，有信号压力时调节阀关，无信号压力时调节阀开的为气关式，反之为气开式气开、气关是由执行机构的正、反作用和阀体部件分正、反装组合而成。

组合表执行机构阀体部件调节阀正正气关正反气开反正气开反反气关86、气动薄膜调节阀工作不稳定，产生振荡，其原因有哪些？ 答：主要原因有： ① 调节器输出信号不稳定； ② 管道或基座剧烈振动； ③ 阀门定位器灵敏度过高； ④ 流量系数C值选的过大，调节阀在小开度状态下工作； ⑤ 节流件配合、导向间隙太大； ⑥ 阀杆摩擦力大，容易产生迟滞性振荡； ⑦ 执行机构刚度不够，会在全行程中产生振荡；弹簧预紧量不够，会在低行程中发生振荡；87、阀门定位器的作用有哪些？ 答：阀门定位器的作用主要有： ① 改善调节阀的静态特性，提高阀门位置的线性度； ② 改善调节阀的动态特性，减少调节信号的传递滞后； ③ 改变调节阀的流量特性； ④ 改变调节阀对信号压力的响应范围，实现分程控制； ⑤ 使阀门动作反向88、阀门定位器运行中出现如下现象：① 有信号，无输出；② 无信号，有输出；③ 输出压力缓慢或不正常试分析故障原因并提出解决办法答：见下表：故障现象故障原因解决办法有信号，无输出①放大器恒节流孔阻塞②喷嘴及背压管脏物阻塞，背压最大①检查清洗恒节流孔②检查喷嘴及背压管路，吹净无信号，有输出①放大器球阀卡死②喷嘴与挡板关不严①检查、清洗放大器②调整喷嘴位置输出压力缓慢或不正常①转动部分卡死，造成无反馈力②放大器球阀受脏物影响关不严③输出或输入管道漏气④调节阀膜头漏气①消除卡死原因，并加表油润滑②检查、清洗放大器③检查气路密封性，消除漏气④检查膜室，更换膜片89、有一台调节阀（被调介质300℃，1.6MPa）上盖漏，现让你去处理，应当注意什么？ 答：①应与工艺联系，把自动调节改为旁路调节。

②关闭上、下游阀，降温一段时间，然后慢慢打开放净阀，排放介质，判断上、下游阀是否关严 ③阀内存液基本放净后，拆开上盖换垫，注意垫片材质 ④处理完毕，投自动时必须先检查放净阀是否关闭90、本安型仪表有ia、ib两种，请说明它们之间的区别 答： ia等级——在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物在ia型电路中，工作电流被限制在100mA以下 Ib等级——在正常工作状态下，以及电路中存在一个故障时，不能点燃爆炸性气体混合物在ib电路中，工作电流被限制在150mA以下 Ia型仪表适用于0区和1区，ib型仪表仅适用于1区或者说，从本质安全角度讲，ib型仪表适用于煤矿井下，ia型仪表适用于工厂91、仪表和自控系统中常用的螺纹有哪几种？各适用于什么场合？ 答：常用螺纹有以下几种： ①普通螺纹，代号M，公制；②圆柱管螺纹，代号G，英制；③圆锥管螺纹，英制，分为两种： 55o牙形角圆锥管螺纹，代号R; 60o牙形角圆锥管螺纹，代号NPT注释：普通螺纹多用于紧固件，如螺栓、螺母管螺纹用于管子、管件的连接。

圆柱管螺纹本身无密封作用，用于非螺纹密封的管道、管件及管道仪表之间的连接，所以又叫“非螺纹密封的管螺纹”圆锥管螺纹带有一定锥度，越拧越紧，利用本身的形变就可起到密封作用，所以也叫“用螺纹密封的管螺纹”92、常有的法兰垫片有哪些？ 答：常有的法兰垫片有橡胶石棉垫、缠绕式垫片、金属包垫片、金属垫片和透镜垫等93、安装法兰时应该注意哪些事情？ 答：①在两个相配合的法兰之间不要忘了安装垫片，而且垫片的选择一定要按照设计要求选取，不能随意选用垫片的安装一定放在螺栓的内侧，管线压力愈高，垫圈相应愈窄 ②使用的螺栓要按设计规定的规格选用，不能随便代用螺帽及螺栓头应该垂直地支承在法兰面上 ③在拧紧螺帽时，要采用对角线拧紧法，否则容易引起倾斜，产生泄露94、EJA智能变送器的调零方法有几种？如何进行？ 答：EJA 智能变送器的零点调整既可以在手持终端BT200上进行，也可以用外调螺钉进行调整 在手持终端上调零时，可以在高低压都无压力（既通大气上 用外调螺钉调零时，预先要在手持终端上设定外部调整禁止/许可寄存器J20内设定许可95、有的压力表壳背面有个小圆孔，这是起什么作用的？ 答：当压力表测量气体和有毒液体时在它的表壳背面有个安全孔（上面用橡胶堵死）。

这样，当弹簧管或连接处渗漏、或损坏时，表壳内的压力将安全孔顶开，避免壳体内的压力冲破正面的玻璃而伤人96、如何检查氧气压力表内有无油脂？ 答：在进行氧气压力表示值检定时，应先检查表内有无油脂方法是，先将纯净的温水注入弹簧管内，经过摇荡，再将水倒入盛有清水的器皿内如水面上没有彩色的油影，即可认为没有油脂97、电接点压力表在检定时有些什么特殊要求？ 答：电接点压力表在检定时，除了检查示值精度之外，还需： ①检查压力表的电器部分与外壳之间的绝缘电阻，一般应不小于20兆欧（工作电压500V） ②应检定信号误差，方法是将上限和下限的信号接触指针分别定于3个以上不同的检定点上（检定点在测量范围的20%~80%间任选）要求标准表的读数与信号示值间的误差不超过允许基本误差绝对值的1.5倍98、可以用压力校验仪开校验真空表吗？ 答：校验真空表一般应用真空表校验仪或用真空泵来进行但有时为了简便，也可用压力校验仪来校验真空表方法是： ①清洗校验仪内部的工作介质； ②关死单向阀，打开油杯阀，把螺杆旋入校验仪内； ③关死油杯阀，打开单向阀，外旋手轮，使系统内产生真空。

如一次达不到所需真空度，则可进行第二次，第三次，至所需真空度为止 但用上述方法，校验仪产生的真空度只能到-8.6*104Pa99、什么是标准节流装置？什么是非标准节流装置？在GB/T2624—93中规定的标准节流装置有哪些？它们分别可采用哪些取压方式？ 答：所谓标准节流装置，就是有关计算数据都经过系统试验而有统一的图表和计算公式按统一标准规定进行设计、制作和安装的标准节流装置不必经过个别标定就可使用非标准节流装置，则是指那些试验数据不很充分，设计制作后必须经过个别标定才能使用的节流装置在GB/T2624—93中规定的标准节流装置有孔板、喷嘴和文丘利管孔板采用角接取压、法兰取压、D和D/2取压方式，喷嘴仅可采用角接取压方式100、有隔离液或负迁差压计的三阀组启停顺序是什么：答：启动顺序时：打开正压阀；关闭平衡阀；打开负压阀停运顺序是：关闭负压阀；打开平衡阀；关闭正压阀101、无隔离液或负迁差压计，为防止差压计单向受很大静压力，其三阀组的启动顺序是什么？答：启动顺序：先开平衡阀，再开正压阀，再开负压阀，最后再关平衡阀停止顺序：先开平衡阀，再关闭正、负阀102、已知被测的最低液位到最高液位的垂直距离H=2540mm，被测液体的密度ρ=/cm3，试确定变送器的压力测量范围。

导管内的气压和静压力相等） 解：因导管内的气压和静压力相等 Hρg=2.54*1.1*103*9.8064=27400Pa因此压力测量范围为0~27400Pa103、热电偶测温时为什么需要进行冷端补偿？ 答：热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度0℃时分度的在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，也不可能保持在某个温度不变，而热电偶电势既决定于热端温度，也决定于冷端温度所以如果冷端温度自由变化，必然会引起测量误差为了消除这种误差，必须进行冷端温度补偿104、检修热电阻感温元件时应注意哪些问题？ 答：应注意下列问题： ①热电阻感温元件抽出保护管后，应将保护管内的锈蚀或油污清除掉； ②检修时，对于铂电阻不应用手直接接触铂丝，也不应将铂丝拆下，对于铜电阻不应将漆包线从骨架上拆下； ③调整温度为0℃时的电阻值R0时，R0值的增减应在其尾端进行如R0值过小，对铜电阻可用焊接同样线径的漆包线来增大，对铂电阻可用镊钳轻微拉长来增大；④将感温元件装入保护管时，若发现引出线过短，对铜电阻可用同样直径的铜导线接长，对铂电阻可用同样直径的银导线接长（用12V左右电压电弧焊焊接）。

105、某加热炉在停工检修时，发现测炉膛温度的热电偶套管拔不出来，这是什么原因？ 答：这是因为热电偶保护套管在被测温度下发生了弯曲所以在加热炉等高温设备上安装测温元件时，最好垂直安装，则当插入深度大于1m或被测温度大于700℃时，应用支架将测温元件支撑住106、说明下列调节阀型号所表示的含义：ZMBP-16K——气动薄膜直通单座调节阀，执行机构为反作用式，整机为气开式，公称压力PN1.6MPa，常温型ZMAN-40BG——气动薄膜直通双座调节阀，执行机构为正作用式，整机为气关式，PN4.0MPa，常温型ZMAS-16B——气关式套筒调节阀，正作用薄膜执行机构，PN1.6MPa，常温型107、有一台空压机的缓冲罐，其工作压力变化范围为13.5～16 MPa ，工艺要求最大测量误差为0.8 MPa，并可就地观察及高低限报警试选一合适的压力表（包括测量范围、精度等级）解：仪表量程选择空压机的缓冲罐的压力视为脉动压力根据就地观察及能进行高低报警的要求，可选用YX-150型电接点压力表，测量范围为0 ～ 40MPa检验量程下限 被测压力的最小值不低于满量程的1/3，符合要求最大引用误差所以选择测量范围为0 ～ 108、新装的电动装置首次电动时，需注意什么？答：新装的电动装置首次电动时，必须检查电机相序，控制线路接线是否正确，以防电机失控。

109、DWZ型阀门电动装置一般故障原因及排除方法： ①故障：失控、转矩行程关不起控制作用 原因：相序接错、接触器线圈接错、接触器吸铁不释放 排除方法：调换相序、调换接线、清洁或调换接触器 ②故障：行程控制机构失灵 原因：微动开关损坏、微动开关位置移动 排除方法：更换、检查拧紧 ③故障：转矩控制机构失灵 原因：微动开关损坏、蝶簧特性破坏 排除方法：更换微动开关、更换蝶簧 ④故障：开度指示机构失灵 原因：电位器损坏、 啮合齿轮松动、导线接触不良 排除方法：更换电位器、拧紧紧定螺丝、更换新线 ⑤故障：电动机运转不正常，有连续嗡嗡声 原因：二相运行 排除方法：检查动力回路接通三相 。
