【施工方案】体育馆外墙淋水试验施工方案

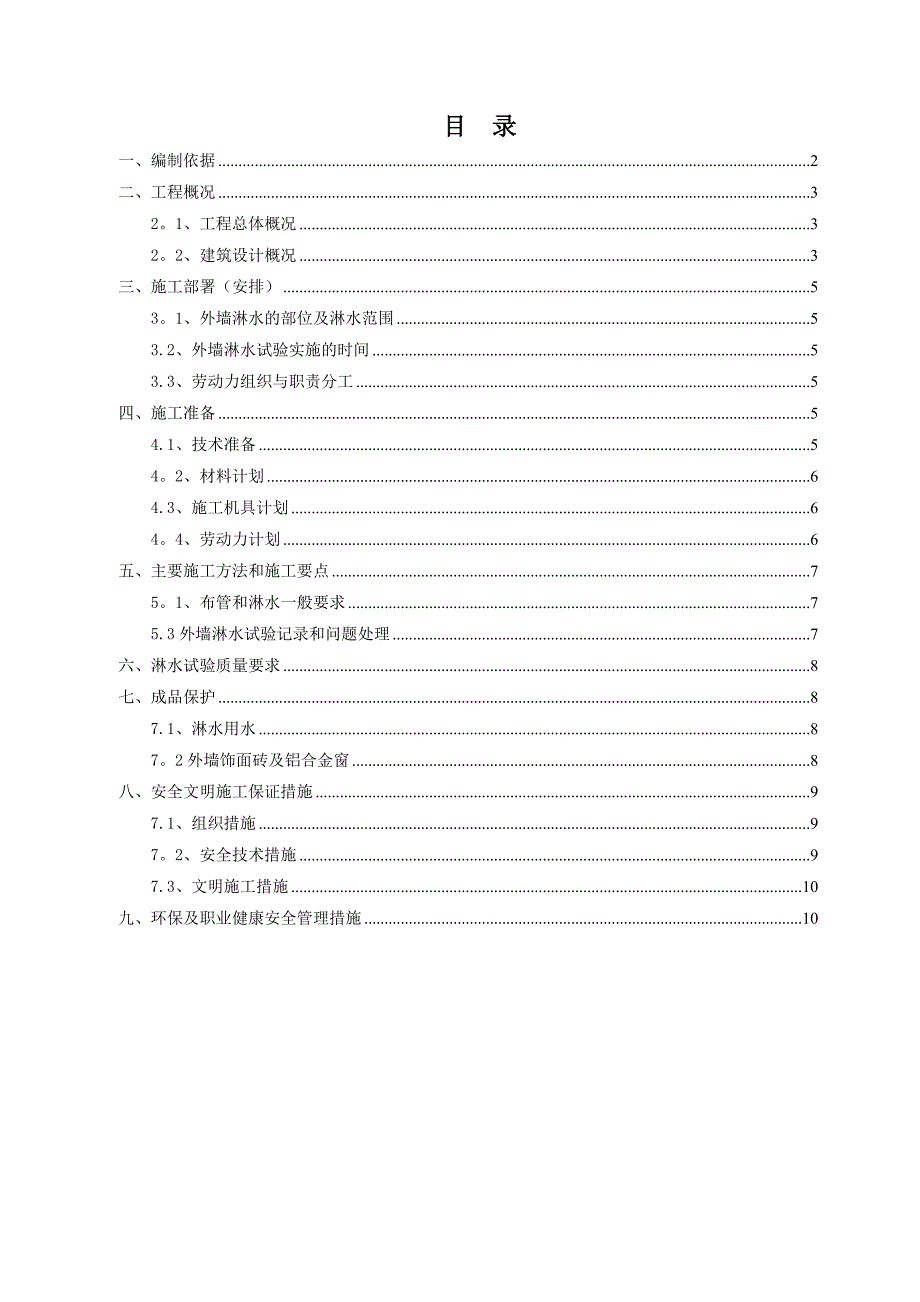

目 录一、编制依据 2二、工程概况 321、工程总体概况 322、建筑设计概况 3三、施工部署（安排） 531、外墙淋水的部位及淋水范围 53.2、外墙淋水试验实施的时间 53.3、劳动力组织与职责分工 5四、施工准备 54.1、技术准备 542、材料计划 64.3、施工机具计划 644、劳动力计划 6五、主要施工方法和施工要点 751、布管和淋水一般要求 75.3外墙淋水试验记录和问题处理 7六、淋水试验质量要求 8七、成品保护 87.1、淋水用水 872外墙饰面砖及铝合金窗 8八、安全文明施工保证措施 97.1、组织措施 972、安全技术措施 97.3、文明施工措施 10九、环保及职业健康安全管理措施 10外墙淋水工程专项施工方案一、编制依据为了保证新黄江中学工程外墙外立面防水效果，满足业主入住使用功能，不断提高建设工程施工质量、有效解决住宅工程外墙渗水质量通病；贯彻东莞市住房和城乡建设局2013年1月17日下发《关于在我市开展住宅工程装饰装修分部验收前外墙淋水试验的通知》（编号：东建质安［2013］7号）文件精神本工程特按照工程特点，依据设计施工图纸、技术文件，按照现行施工验收规范、技术操作规程、国家质量检验标准、国家法令法规、政府有关文件精神,结合本工程质量标准、采用外墙淋水检查的手段，加强外墙渗水质量缺陷控制,特编制本外墙淋水试验施工方案。

编制本方案依据的施工图纸、施工组织设计、规范及标准详见表式11:表式11 编制依据表序号类别名 称编 号1图纸新黄江中学工程设计施工图纸及相关设计文件（包括设计变更、图纸会审记录、设计交底等）/2施组《新黄江中学工程施工组织设计》/3方案《新黄江中学工程装饰装修工程施工方案》/4国标《建筑工程施工质量验收统一标准》GB50300-20015地方要求《东莞市住宅工程质量通病防治手册》东建质安［2010]82号6地方文件关于在我市开展住宅工程装饰装修分部验收前外墙淋水试验的通知东建质安[2013］7号7公司内部《施工方案编制审核管理办法》建技〔2010〕12号二、工程概况2.1、工程总体概况工程总体概况,见表式2.1:表式2.1 工程总体概况表序号项 目内 容1工程名称新黄江中学-教学楼、电教楼、实验楼、行政办公楼、体校、体育馆、食堂、学宿舍一、学生宿舍二、教工宿舍一、教工宿舍二2工程范围教学楼、电教楼、实验楼、行政办公楼、体校、体育馆、食堂、学宿舍一、学生宿舍二、教工宿舍一、教工宿舍二3工程地址东莞市黄江镇东环路与一号路之间4建设单位东莞市黄江中学5设计单位广东尚华工程设计有限公司6勘察单位江西省勘察设计研究院7监理单位深圳市合创建设工程顾问有限公司8监督单位东莞市黄江镇建设工程质量监督组9施工总包湖南星大建设集团有限公司10合同范围经审批的设计施工图纸中全部内容11合同性质总承包合同12投资性质自筹资金13合同工期共365日历天14安全目标东莞市安全文明施工单位15质量目标合格工程2.2、建筑设计概况建筑设计概况，见表式2.2：表式2.2 建筑设计概况表序号项目内容1建筑功能办公、学习、住宿2建筑面积占地面积102756.459㎡总建筑面积72050。

481㎡地下建筑面积0建筑占地面积18937.761㎡3建筑层数地下0层地上1—6层4建筑层高地下部分层高地下0地上部分高度首层45m标准层3.9m5建筑高度±0.00绝对标高23.80m；2040m室外绝对标高1444m建筑总高度最低楼1445米、最高楼238米6建筑防火耐火等级二级7砖墙厚度外墙200mm、内墙100 mm、8墙体材料蒸压加气混凝土砌块9外装修外墙装修1、 刷专用界面剂一遍2、 15厚专用抹灰砂浆,分两次抹灰3、 刷素水泥浆一遍4、 4~5厚1：1水泥砂加水重20％建筑胶镶贴5、 8~10厚面砖，1：1水泥砂浆勾缝或水泥浆擦缝10屋面屋面工程1、8—10厚地砖铺平拍实,缝宽5～8,1：1水泥砂浆填缝2、25厚1:4干硬性水泥砂浆4、满铺聚乙烯薄膜一层5 ≥4.0厚高聚物改性沥青防水卷材（2级防水）6、≥3.0厚高聚物改性沥青防水涂料7、20厚1：25水泥砂浆找平8、20厚(最薄处)1：8水泥憎水膨胀珍珠岩找2％坡9、钢筋混凝土屋面板,表面清扫干净11室内装修顶棚工程1、 钢筋混凝土板底面清理干净2、 素水泥浆一道甩毛（内掺建筑胶)3、 3厚底基防裂腻子分遍刮平4、 2厚面层耐水腻子刮平5、 表面喷刷涂料地面工程水泥砂浆地面/楼面、防水砂浆地面/楼面、陶瓷地砖地面/楼面内墙粉刷1、 刷专用界面剂一遍2、 8厚1：1:6水泥石灰膏砂浆打底扫毛3、 5厚2：1：5水泥石灰膏砂浆抹平4、 2厚面层耐水腻子分遍刮平12防水工程屋面防水等级二级防水材料高聚物改性沥青防水卷材厨房卫生间防水材料聚合物水泥基防水涂料13建筑节能外墙外表面平均太阳辐射吸收系数ρ≤ 0。

75外墙热工性能外墙平均传热系数Km：171（W/㎡ k) 屋面热工性能屋面平均传热系数Km：082 （W/㎡ .K） 节能主要材料要求加气混凝土砌块导热系数≤0220 （W/mk）挤塑聚苯板导热系数≤0037（W/m.k）吸热玻璃普通铝合金窗框遮阳系数Sc≤0634传热系数≤6465（W/㎡.k）可见光透射比＞04三、施工部署（安排）31、外墙淋水的部位及淋水范围1、淋水部位：教学楼、电教楼、实验楼、行政办公楼、体校、体育馆、食堂、学宿舍一、学生宿舍二、教工宿舍一、教工宿舍二.2、淋水范围:淋水部位的所有外墙，外墙淋水范围包括建筑外墙、铝合金门窗、雨棚均应进行24小时淋水及蓄水检验2、外墙淋水试验实施的时间外墙全面淋水试验在外墙施工完成后进行，每段外墙淋水试验不得少于2次.第一次全面淋水试验目的：全面检查，发现渗漏点并进行整改；第二次全面淋水试验目的：最后全面检查，确保交楼时外墙渗漏率接近零;两次淋水试水期间安排多次整改后淋水，目的是检查返修的效果；淋水试验应在外架拆除之前完成，外架拆除之前完成门窗封闭，并完成两次淋水试验，由于本工程属于外墙采用饰面砖的工程，第一次淋水应在饰面砖粘贴和填缝完成后进行。

33、劳动力组织与职责分工为了施工管理，我项目经理部成立了以项目经理为组长；项目总工程师、项目工程经理为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长:唐信才（项目经理）——负责组织协调工作副组长：黎润富(安全总监）——负责现场施工指挥、安全监督工作组 员：苏耀滔——现场施工管理、组织协调 李文添-—交底、现场施工技术指导、细部施工做法管理高宁阳—-现场施工质量检查管理黄雪闲——材料的采购、配备黄友群-—淋水试验资料的整理四、施工准备41、技术准备1、熟悉“关于在我市开展住宅工程装饰装修分部验收前外墙淋水试验的通知"（编号：东建质安[2013]7号）2、编制施工方案：针对工程特点及材料特性，编制具体的施工方案，并经监理（建设）单位批准3、技术交底:对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合4.2、材料计划1、Φ25PVC管、Φ25PVC管直通、Φ25PVC管弯接头、Φ25PVC管三通、3mm钻头、胶水、异径接头、堵漏灵防水材料等材料；根据施工施工方案，编制工程所需的材料用量计划,作好备料、供料工作和确定仓库、堆场面积及组织运输的依据.2、原材料的进场检验：原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。

3、原材料的技术性能，应符合国家现行规范要求.4.3、施工机具计划根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场,准时开工具体施工机具配置情况见表式4.1：表式4.1 施工机具配置情况一览表序号机具名称数量用途1铁抹子若干用于渗漏点整改2靠尺(2m）若干3密齿手锯若干4卷尺若干5打磨搓子若干6钢丝刷子若干7高压注浆机若干注：表中未详尽施工工具，由施工班组根据使用情况进行配置.44、劳动力计划各分项工程施工人数配置情况见表式42：表式42 施工人员配置情况一览表分项工程名称施工人数(人)外墙淋水（水电工）55外墙渗水点（修补工）110门窗工程(塞缝）20门窗工程(防水)40杂工10架子工10五、主要施工方法和施工要点51、布管和淋水一般要求1、挂墙淋水线管采用Φ25PVC管，用3mm钻头在管上沿直线钻孔、孔距50—80mm,“喷嘴"对着墙体或窗体，在被检表面形成连续水幕.2、淋水PVC管挂墙的总长度（包括主管所接多根PVC管）应根据水压而定,需保证PVC管每个小孔都有充足水量流出3、淋水适当采用施工消防用水,但钢管内壁已生锈产生“黄水"则不得使用。

4、挂墙淋水管应挂在建筑外墙顶部位置，供水主体可临时绑缚在阳台栏杆等位置并注意保护成品，挂线管时不应采用在墙上打钉等破坏墙体、成品的措施5、淋水检验开始前，淋水单位应将淋水范围内铝合金门窗全部关闭,因安装原因无法关闭的门窗由门窗施工单位负责封闭2、建筑布管淋水要求1、建筑各立面挂管间隔为每3层，若立面中间有横向凸出线条断开,则应根据线条位置分段布管2、分段淋水应自上而下逐步进行3、阳台处淋水管可断开围绕建筑外立面周圈进行挂淋水管，由于淋水试验现场布管较多，现场消防水压无法满足11栋楼同时进行淋水试验，故做现场需要保证同时不能超过两栋同时做淋水试验3外墙淋水试验记录和问题处理5.3.1第一次全面淋水1、第一次全面淋水持续时间不得少于24小时,本次全面淋水必须进行,不能因下雨而中断或免除2、第一次全面淋水具体布管和淋水等工作，铝合金门窗、幕墙等专业分包单位予以配合；应合理安排淋水时间,以便进行检查记录3、监理单位负责记录各时间段渗漏发生情况,并进行现场标识、拍照，铝合金门窗安装单位配合进行,严禁施工单位对渗漏点隐瞒不报或故意遮掩记录时必须以房号为单位全部记录，记录表见附件14、淋水检验记录时间段至少包括开始淋水后4小时、8小时、12小时三次，以后每4小时记录一次。

对于4小时内即渗漏的点应做特别关注，建设单位、监理单位管理人员应全程参与其处理过程 5、汇集铝合金门窗单位应及时分析渗漏发生的原因，落实责任单位.对出现的渗漏问题由责任单位在规定时间内完成整改,对每个渗漏点的整改工作及时进行监督和跟踪检查，如实记录整改完成情况2整改后淋水1、整改后淋水持续时间不得小于12小时,不超过24小时.2、淋水检查由渗漏责任单位负责布管、淋水等工作3、淋水检查不限次数,直到监理单位确定相应问题已经彻底解决为止3.3第二次全面淋水1、第二次全面淋水持续时间不得小于12小时，不超过24小时本次全面淋水也必须进行,不能因下雨而中断或免除2、此次淋水中发生的渗漏问题，由责任单位负责整改，淋水检查按上述标准执行3、若在第二次全面淋水后，按单位工程统计的户均渗漏率不大于0.1处/户,则该楼栋后续可不进行全面淋水检验各渗漏点整改完成后,责任单位应自行进行淋水检查，监理应督促落实第二次全面淋水后，由监理单位填写《第二次全面淋水后外墙淋水试验情况汇总表》(见附件2），并对渗漏情况进行统计3.4 资料《外墙淋水试验情况记录表》（附件1)和《第二次全面淋水后外墙淋水试验情况汇总表》（附件2）作为住宅工程装饰装修分部验收的必备资料。

未按要求进行外墙淋水试验或淋水检验不通过的工程，不能进行装饰装修分部验收和竣工验收六、淋水试验质量要求按单位工程统计的户均渗漏率不大于0.1处/户,则该楼栋可停止全面淋水检验，各渗漏点整改完成后，自行进行淋水检查,直至单位工程无渗漏点以项目经理为首，建立生产、监督相互制约的质量保证体系，做到事事有人管,环环有人抓.并建立以项目总工程师为首的工程质量监督检查小组,下设专职质检员,做到事前有交底，事后有验收七、成品保护71、淋水用水淋水试验所用的水源为施工消防用水,禁止使用钢管内壁已生锈产生“黄水”的施工消防用水，以免对外墙饰面砖、铝合金窗造成污染7.2外墙饰面砖及铝合金窗1、淋水管不得直接采用钉子固定在饰面砖墙面，避免对墙体整体性造成破坏，应固定在阳台栏杆上面2、工人在操作过程不得对已完成的铝合金门窗框及玻璃产生破坏3、渗漏点修复整改过程应注意对外墙饰面砖的保护,避免对渗漏点周围饰面砖产生破坏八、安全文明施工保证措施8.1、组织措施根据谁负责生产谁负责安全的原则，建立安全保证体系项目经理是安全文明施工的第一负责人，负总的责任.安全总监为安全文明施工的直接责人，负组织协调责任.现场设立专职安全员，安全员有“奖罚权”和“一票否决权”，安全员的决定，各管理人员、班组长必须无条件执行.安全组织机构(安全检查小组)组成人员如下：组 长：唐信才(项目经理)副组长:黎润富（安全总监)执行责任人：苏耀滔、李文添、张建桥（施工员、安全员）组 员：各施工管理员，各作业班组长在安全检查小组的领导下，实施定期与不定期相结合的检查程序，组织每周一次的全面安全检查,落实执行安全操作规程,及时纠正违章、冒险、蛮干行为.对查出的隐患限期整改，杜绝重大安全事故发生。

8.2、安全技术措施1、建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作对施工机械操作进行培训，安全员作好安全检查工作2、严格遵守东莞市建筑工程施工安全操作规程3、阳台周边、无防护的屋面周边设置12m高的两道护身栏杆，并设置固定的高度不低于18cm的档脚板4、当临边的外侧为通道时，除防护栏杆外，敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理5、分层施工的楼梯口、梯段边及休息平台处必须安装临时护栏6、施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决;危及人身安全时,必须停止作业7、施工作业场所有坠落可能的物件，应一律先行撤除或加以固定.高处作业中所用的物料,均应堆放平稳，不妨碍通行和装卸.工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃传递物件禁止抛掷.8、遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象,应立即修理完善9、因作业必须，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施,作业后应立即恢复。

10、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修11、应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好,不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事12、进入施工现场并在施工时，要带好安全帽，系好安全带，施工现场严禁吸烟,严禁酒后施工8.3、文明施工措施1、在施工过程中遵守国家有关环境保护的法律、法规采取有效措施，保护好施工现场和周边地区的环境，做好成品的保护至竣工验收2、建立健全文明施工检查考评制度，项目部每周进行一次自检,同时要配合监理部门对文明施工的检查项目经理部派安全总监主抓文明施工及环境保护工作,并将文明施工和环境保护工作开展的成效优劣与否与各业班组和管理人员效益挂钩3、现场保持清洁,机具、材料码放整齐.4、搅拌机设专人负责环境保护，及时清扫杂物对所用的袋子及时捆好，用完的塑料桶码放整齐，作好袋子、桶等包装物的清还5、外墙脚手架（或吊篮）保持清洁6、楼内不准住人，并做到工完场地清.7、对施工和生活所产生的各种生产、生活垃圾和废弃物应进行妥善处置，防止对环境造成污染,并严格控制施工噪音.九、环保管理措施外墙临水检验所用完的水源就近进行绿化浇灌，不得直接排入城市雨水井、污水井管道排走，不得对水资源造成浪费.附件：附件1：外墙淋水试验情况记录表附件2：第二次全面淋水后外墙淋水试验情况汇总表附件1：外墙淋水试验情况记录表工程名称工程地点监督员记录人施工单位监理单位淋水试验起始时间记录时间淋水类型□ 第一次全面淋水 □ 整改后淋水 □ 第二次全面淋水序号栋号和房号淋水情况渗漏位置和情况详细描述发生时间责任单位处理方案完成整改情况□ 发生渗漏□ 无渗漏　　□ 发生渗漏□ 无渗漏　　□ 发生渗漏□ 无渗漏□ 发生渗漏□ 无渗漏□ 发生渗漏□ 无渗漏建设（签名）： 监理（签名): 施工(签名）： 分包（签名）：备注：第二次全面淋水完成后，按单位工程统计户均渗漏率若不大于0.1处/户，则该工程可不再进行外墙淋水试验。

附件2：第二次全面淋水后外墙淋水试验情况汇总表工程名称工程地点施工单位监理单位监督员淋水试验起始时间记录人总户数存在渗漏总数（处）户均渗漏率结论建设单位签字(盖章):监理单位签字（盖章)：施工单位签字(盖章）:分包单位签字（盖章）：。
