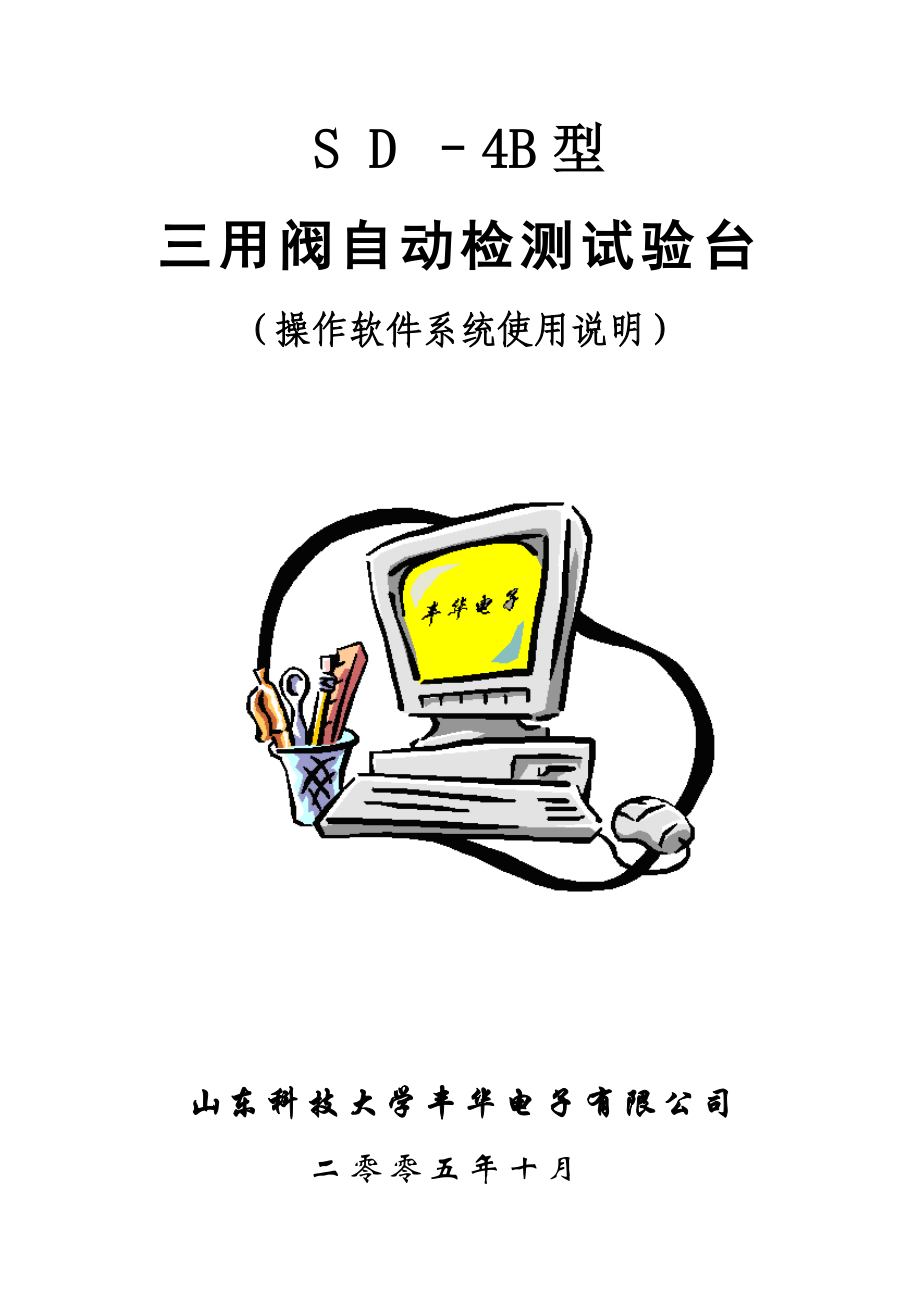

8S D – 4 B 型 三用阀自动检测试验台S D –4B型三用阀自动检测试验台（操作软件系统使用说明）山东科技大学丰华电子有限公司二零零五年十月一. 软件环境系统Windows2000 advance server（sp4 高级服务器版本 ）；数据库SQL server（企业版）； 电子表格Excel（Microsoft Office 2003）等二、操作说明（一）参数设置启动计算机在开始菜单里选择：“三用阀检测系统”里的“三用阀检测”（或者点击计算机桌面上的快捷方式“三用阀检测”主程序），进入“三用阀自动检测试验台”主菜单页面（见右图所示）操作软件的主菜单中包含着“初始参数设置”、“检测台探测”、“压力检测”“、“查询”四个功能和“退出”共五个命令按钮如果您是第一次使用检测系统时（或者当您需要修改、检查参数设置时），请点击“初始参数设置”按钮；然后，软件会弹出输入密码提示框（见右图），请在密码提示方框内输入正确的密码，点击“确定”按钮后进入参数设置界面（见图1）由于初始参数关系重大，因此只有拥有密码权限才能设置或者改变参数初始密码为“6227115”（敲数字键6227115，然后按“确定”键）或者为空（直接敲“确定”键）（在“初始参数设置”功能中可以更改密码。

方法是移动鼠标，使光标移到左下方的“修改密码”命令按钮上，按下鼠标左键点击修改密码命令按钮，系统显示“修改密码”功能框，请求用户输入原始密码和新密码为保证密码设置正确，需要输入两次只有当输入密码和确认密码相同时，密码修改成功在参数设置这个界面里您可以逐一进行设置“通信端口”、、、、、、等参数 （图 1）1. 通信端口： 指的是计算机用于和远端模块通信的端口，可以根据需要设定为：端口1（COM1）或端口2（COM2）、端口3（COM3）、端口4（COM4）2. 检测通道数：测力元件--压力传感器的数量如果三用阀试验台设置的三用阀试压接口为两个，则设定检测通道数为 3 ；如果三用阀试验台设置的三用阀试压接口为四个，则设定检测通道数为 5 ；3. 高压或者低压检测参数： 包括“低压（或 高压）起始检测压力参考值”“高（低）压密封检测时间”、“高（低）压压降速率标准” 压力参考值用于系统判断开始检测的时间，当试验台向三用阀注液打压的压力超过高（低）压起始检测压力参考值时，将在60秒后开始检测如果只检测低压，可以不设置高压检测参数；如果只检测高压，可以不设置低压检测参数。

如果高低压参数同时设置，当低压检测合格后又打压并超过高压初始参考压力时，本系统默认为先检测低压后检测高压4. 当设置或者改变检测通道数时，必须设置传感器常数方法为：设置“检测通道数”后，用鼠标点击（移动鼠标，使光标移到位后按一下鼠标左边的按钮）屏幕中上部的“设置传感器常数”命令按钮，此时将显示传感器序号（检测台号）和参数设置框用鼠标把光标移到相应的参数设置框，设置或者修改以前设置的传感器常数5. 维修和检测人员情况：包括姓名、工号、电话三项维修和检测人员情况在各自的输入框中分别输入输入框下边的小长方形中，指向前或后的三角形是向前或后移动的定位按钮，指向一条竖线的三角形是移动到第一个记录或最后一个记录的定位按钮新添写信息：用鼠标点击相应的文本框定位光标，然后输入信息如果想在最后一个记录后面添加信息，用鼠标点击维修或者检测人员情况输入框下面的向后定位按钮，在随后出现的空白信息框中输入所要添加的信息修改信息：移动鼠标使光标定位到要修改的信息框头部，按下鼠标左键不放，向右移动鼠标，然后放开鼠标左键，使整个信息反显，然后输入更新的内容由于系统默认的原因，直接修改可能会使更改信息后的长度超出限定长度，可以通过删除尾部的空格解决）。

在通常情况下“通信端口”、“检测通道数”、“设置通道传感器常数”的设置由生产厂家在出厂时或仪器使用现场已经设置完毕其他参数的设置请参照检测技术要求来进行设置当全部参数设置完毕后，点击“设置完成”按钮退出即可 注意：退出“参数设置”时请不要点击画面右上角的“ × ”按钮二）检测台探测出于确保各个检测台(模块)正常工作的目的，在每次开机后首先要进行检测台(模块)探测在主菜单下点击“检测台探测”功能按钮后，探测结果将显示在屏幕上如果各个检测台(模块)都能正常探测到，点击“确认返回”命令按钮系统将逐个读入各检测台的初始参数，然后返回主菜单这是主菜单下的“压力检测”功能才能启动如果有检测台(模块)不能被探测到，屏幕上将显示不能被探测到的检测台此时需要检查各个检测台的接线是否正确连接、远端模块是否有电源显示以及计算机的接口连接是否正常等，检查并更改后点击“再次探测”命令按钮再次探测也可以直接点击“再次探测”命令按钮再次探测或者点击“取消探测”返回主菜单 （三）查询打印 本功能用于检索已保存的检测结果，根据检测时间、结果、检测人员等分类查询输出也可以按时间或者压降率对结果进行排序。

查询功能在主界面或压力检测界面中随时都可以使用1、分类查询：在查询界面中（见下图所示），用鼠标点击左列相应的小方块并输入要查询的内容其中可以按时间、检测结果、检验人、维修人分别查询，也可以一次输入几个条件查询同时满足所有条件的项；“按时间查询”可以输入起始时间查询从该日期开始进行的所有检测，也可以输入终止时间查询该日期（包括该日期）之前进行的所有检测，或者查询某段日期进行的检测；按检测结果、检验人、维修人查询，只需要点选相应的项即可2、排序：点击右列的“按时间”项前的小方块，将使输出结果按检测时间的先后排序；也可以点击“按低压压降率”、“按高压压降率”前的园点，使输出结果按压降率排序如果同时选中，则先按时间再按压降率排序输出3、输出查询结果：用鼠标点击本界面的“查询”命令按钮，将在屏幕上输出查询结果如果输出太多以至于超出显示范围，可以点击右侧的滚动条察看4、打印检测结果：在查询后，用鼠标点击本界面的“打印数据”命令按钮，可以把检测结果输出到“Excel”软件中进行编辑打印最简单的方法是： 在显示“Excel”软件界面和输出表格后，移动鼠标使光标移动到左上角的单元格，按下鼠标左键不放，拖动鼠标指向有显示内容的最右下角的单元格，放开鼠标左键，此时该区域突出显示；再点击屏幕左上角的“文件”项、点击下拉菜单中的“打印区域”项、点击随后在左侧出现的“设置打印区域”项（也可以简单的先后指向这三项）。

再点击屏幕左上角的“文件”、点击下拉菜单中的“打印”、点击打印界面的“确定”命令按钮 打印完成后，点击屏幕左上角的“文件”项、点击下拉菜单中的“退出”，退回到查询界面 5、打印检测曲线点击“打印曲线” 命令按钮后，将会把所有查询结果中的检测曲线打印执行完毕6、在查询结果输出后，还可以改变查询条件或者排序规则，重新输出结果7、退出：查询和打印完成后，点击本界面的“退出”命令按钮注：打印表格已经调整好各列宽度，也可以在“Excel”软件中根据本单位的需要自行调整四）压力检测“压力检测”模块是本系统最主要的功能模块在本模块中有以下几个子功能：“开始检测”、“停止检测”、“查询”、“打印”和“退出”其中“退出”功能将退回到系统主菜单，“查询打印”功能说明见第三项退出本功能回到主菜单时，请点击“退出”命令按钮，请勿点击界面右上角的“╳”号等在进入压力检测模块后，首先输入维修和检验人员为方便并确保维修和检验人员的正确输入，请点击相应文本输入框最右边向下的三角形，然后点击相应的人员姓名进行输入2、“开始检测”命令按钮将启动开始检测功能，直到点击“停止检测”命令按钮停止检测开始检测后，屏幕左边将显示出高、低初始压力参考值，下面是各个颜色表示的含义，偏上部分小长方块为压力指示，表示各个检测台上所加的压力大小，其高度将随压力的变化而变化，它的左侧是传感器编号，下面是压力值（单位：MPa）；当检测结束后直方图的颜色将变成绿（合格）或黄（不合格）色，这时下面显示的是压降率。

如果检测台所加压力小于低压压力参考值，压力指示高度的大小与其下端到代表压力参考值的横线之间的高度成正比；当检测台加压大于低压压力参考值而小于高压压力参考值时，压力指示高度比代表低压参考值的横线低的部分，代表从零到低压参考值，比低压参考值的横线高的部分，其高度与所加的压力值与低压参考值的差成正比最大可以显示高度是高压初始压力参考值（没有时为低压初始压力参考值）的130%3、实时曲线显示：检测过程中，用鼠标点击相应的直方图，将弹出一个实时曲线显示窗口，显示该传感器检测过程的压力变化曲线用鼠标点击“关闭曲线显示”命令，曲线显示窗口消失五、现场仪表现场仪表：显示单位MPa，最小显示值为：0.1MPa 注意：1、仪表出厂时已经调试好，请勿随意调整 2、当某个通道的传感器损坏时，该通道的检测出现异常现象，但不会影响其他通道的检测单 位： 泰安市丰华电子有限公司（原山东矿业学院矿压电器仪表厂）地 址： 泰安市虎山路254号 （山东科技大学资源与环境工程学院院内） 邮 编： 271000 联系人： 盛 丰 华 秦 洁 泉电 话： 0538-6227115 13905388038 13953880726传 真： 0538-3076093 网 址： www.丰华电子.cn通用网址： 中国煤矿设备仪器网E-mail： skfhdz @ skfhdz @ 山东科技大学丰华电子有限公司 电话：0538-6227115 13905388038 。
