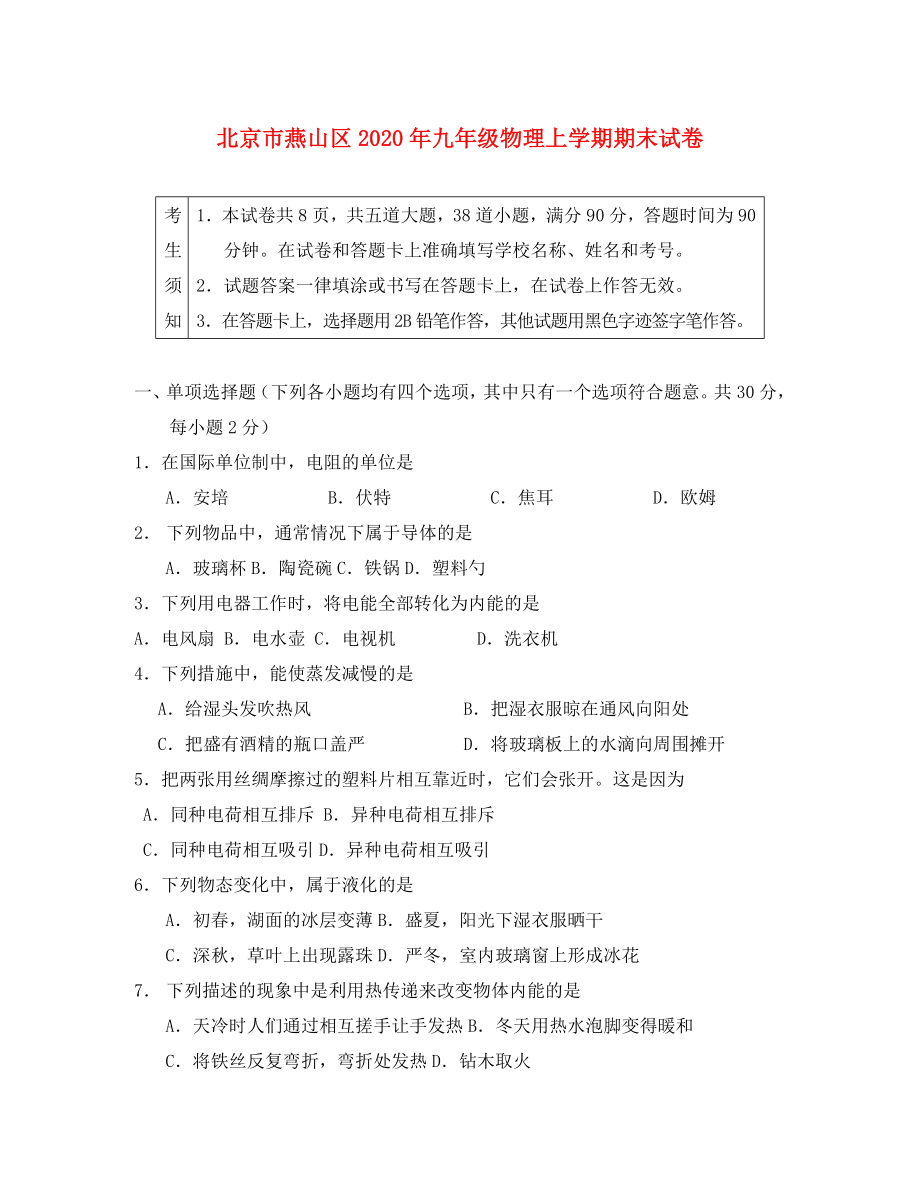

北京市燕山区2020年九年级物理上学期期末试卷

北京市燕山区2020年九年级物理上学期期末试卷 考生须知1．本试卷共8页，共五道大题，38道小题，满分90分，答题时间为90分钟在试卷和答题卡上准确填写学校名称、姓名和考号2．试题答案一律填涂或书写在答题卡上，在试卷上作答无效3．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意共30分，每小题2分）1．在国际单位制中，电阻的单位是A．安培 B．伏特 C．焦耳 D．欧姆2． 下列物品中，通常情况下属于导体的是A．玻璃杯B．陶瓷碗C．铁锅D．塑料勺3．下列用电器工作时，将电能全部转化为内能的是A．电风扇 B．电水壶 C．电视机 D．洗衣机4．下列措施中，能使蒸发减慢的是A．给湿头发吹热风 B．把湿衣服晾在通风向阳处C．把盛有酒精的瓶口盖严 D．将玻璃板上的水滴向周围摊开5．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开这是因为 A．同种电荷相互排斥 B．异种电荷相互排斥 C．同种电荷相互吸引D．异种电荷相互吸引6．下列物态变化中，属于液化的是A．初春，湖面的冰层变薄B．盛夏，阳光下湿衣服晒干C．深秋，草叶上出现露珠D．严冬，室内玻璃窗上形成冰花7． 下列描述的现象中是利用热传递来改变物体内能的是A．天冷时人们通过相互搓手让手发热B．冬天用热水泡脚变得暖和C．将铁丝反复弯折，弯折处发热D．钻木取火8．下列四种家用电器中，额定功率可能大于800W的是A．电暖气B．收音机C．电视机 D．台式电脑9．手机扫描二维码是一种短距离通信的无线电技术，它是利用来传递信息的．A．电信号 B．超声波 C．次声波D．电磁波10．把一只“220 V 40 W”的灯泡L1和一只标有“110 V 40 W”的灯L2接入同一电路，两灯都发光时 A． L2比L1亮 B．L1比L2亮C．L1、L2一样亮D．无法判断10．如图1所示的电路中，闭合开关时，下列说法正确的是A．灯L1与电流表是串联B．开关能单独控制灯L2图1C．电流表测的是灯泡L2的电流图29D．电流方向从电流表到开关图2912．使汽车获得动力的冲程是A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程13．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，图2电路设计符合要求的图214．图3是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM阻值变小，导致电表的示数变化而触犯警报器（图中未画出）报警，则M接触药液后A．电流表示数变小B．电压表示数变小图3C．电路总功率变小D．电压表与电流表的示数之比不变王家丁家50赵家100200150元 / 30天15．图4是将三个家庭一个月（30天）的用电费用制成的柱状图，下列判断正确的是A．在这三个家庭中，王家家用电器正常工作时的电流一定最大B．在这三个家庭中，赵家家用电器正常工作时的时间一定最短C．在这三个家庭中，王家家用电器的总功率一定最大图4D．以上说法均不正确二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个，共14分，每小题2分。

每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．下列说法中正确的是A．所有物体的分子都在不停地做无规则运动B．固体不能发生扩散现象C．升高相同的温度，比热容大的物体，吸收的热量多D．分子间引力和斥力同时存在17．下列说法中正确的是A．磁感线是人为画出来的B．导体在磁场中运动不一定会产生感应电流C．通电导体产生的磁场的方向与通过该导体的电流方向无关D．金属导体中自由电子的定向移动方向与电流方向相同18．电工维修电路有时需要带电操作，如图5所示的操作会发生触电事故的是 A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线 C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线图6图519．如图6所示，由冰的熔化曲线可知A．冰是晶体B．冰的熔点为0℃C．冰的熔化过程经历了5min D．冰块在0~2min时没有内能20．在探究通电螺线管周围的磁场分布时，下列说法正确的是A．在通电螺线管周围撒铁屑可以判断该螺线管周围各点的磁场方向B．在通电螺线管周围撒铁屑可以判断该螺线管周围磁场强弱分布C．在通电螺线管周围摆放小磁针可以探究小磁针所在处的磁场方向D．小磁针的指向就是该点的磁场方向21．如图7是家庭电路示意图。

下列说法正确的是图7A．电能表记录的是家庭电路消耗的总功率B．导线a是火线C．电路跳闸可能是电路总功率过大引起的D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患22．某同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，组成如图8所示电路，电阻丝的参数如下表下列说法正确的是编号材料长度/m横截面积/mm2a镍铬合金丝1.00.2b镍铬合金丝1.00.1c镍铬合金丝0.50.1d锰铜合金丝0.50.1图8bcadPSA．实验中通过比较电流大小来比较电阻大小B．选用b、c两根电阻丝可以探究电阻与导体的长度有关C．若电阻丝c断了，选用b、d两根电阻丝也可以探究电阻与导体的材料有关D．实验中滑动变阻器的作用是控制电流一定三、实验解答题（共36分）23．如图9所示，电阻箱的示数为Ω24．如图10所示，电能表的示数为kW·h25．根据如图11所示的电流方向，判断通电螺线管的左端是极单相电能表kW×h220V10(20)A50Hz2500r/kW×h 北 京 电 表 厂68525图10´1´100´1000图9´10图11AB12S26．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路如图12所示。

闭合开关后吸引大头针数目较多（选填“A”或“B”）27．小华用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率1）小华连接好图13所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图14所示，由此可知，此时通过小灯泡L的电流为A；小灯泡L的额定功率为W图15图14图1328．如图15所示，将小磁针平行放在直导线下方，闭合开关会看到，实验说明，若把电源正负极对调，闭合开关会看到RxSP1AB29．如图16是用“伏安法”测量未知电阻Rx的实物电路图1）请用笔画线代替导线，将图中的实物电路连接完整，要求滑片向左移动时，滑动变阻器接入电路的阻值减小；（2）闭合开关前，应将滑动变阻器的滑片调到最端（选填“左”或“右”）；图16图17（3）若实验中电压表损坏，利用原有剩余器材连接成如图17所示电路，也能测出未知电阻Rx的阻值已知滑动变阻器的最大阻值为R0，电源电压未知但保持不变。

请将下列相关实验步骤补充完整①闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数I1；②闭合开关S，，记录电流表示数I2；③待测电阻的表达式Rx＝30．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示请根据表中数据归纳出U与R的关系：U=；R/W2 6 8 12 16 20 U/V3 5 6 8 10 12 31．在验证磁场会给通电导线作用力的实验中，小东连接了如图18所示的实验电路，闭合开关后，发现导体棒ab没有动经检查，各元件完好，电路连接无故障1）请你猜想导体棒不动的原因是，图20图19图18（2）写出检验你的猜想是否正确的方法：甲乙温度计接线柱R1R2温度计接线柱32．如图19所示的电路，闭合开关后电压表示数为零，灯泡L1、L2均不亮小红猜想可能是灯L2断路了，她想验证自己的猜想是否正确，请你帮她写出实验操作步骤，说明如何判断猜想是否正确电路中只有一处故障）33．如图20所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有完全相同的温度计，甲烧瓶内装有水，乙烧瓶内装有煤油，水和煤油的质量相等，初温相同甲中电阻丝R1的阻值为10Ω，乙中电阻丝R2的阻值为5Ω。

实验桌上还有满足实验要求的电源和开关各一个，电流表和停表各一块，导线若干小新利用上述实验器材证明“电流通过电阻产生的热量跟电阻阻值大小有关”小新的主要实验过程如下：①将图20所示的装置甲及电流表等电路元件串联接入电路中；②闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录此时温度计的示数t1，断开开关③将图20所示的装置乙替换电路中的装置甲，闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录此时温度计的示数t 2，断开开关发现t 1≠t 2，于是小新认为“电流通过电阻产生的热量跟电阻阻值大小有关”请根据以上叙述回答下列问题：（1）小新实验过程中存在的问题：；（2）请你针对小新实验过程中存在的问题，写出改进措施：34．小亮在小气球中滴入几滴酒精，将小气球挤瘪，排出空气后把口扎紧，如图21所示，然后放入盛有热水的烧杯中，观察到气球鼓了起来，由此证明酒精蒸发，由液体变成了气体小军认为气球之所以鼓起来，是因为气球里面的空气没有排干净，这些残留的气体遇热膨胀导致的请你根据实验需要，添加适当的器材，设计实验证明小军的观点是错误的写出实验步骤和实验现象图22图2135．妈妈从超市给小云买了两双袜子，一双是羊毛的，一双是兔毛的，小云想比较一下哪种材质的袜子保暖性更好，她找来一个手持红外测温计（如图22所示，不用接触就能测量，大型液晶显示，轻松阅读测量温度。

请你添加适当的器材，帮她设计一个实验方案：写出实验步骤，说明如何比较保温性能四、科普阅读题（共4分）阅读《人体永动机——靠体温发电能亮的手电筒》回答36题人体永动机——靠体温发电能亮的手电筒备用手电筒一般都是放在家里某个角落里，停电了找东西时才用到，但放置时间久了又没有充电的话，使用起来会发现没电了，那是很气人的但是，今天介绍的这款手电筒就可以避免这种尴尬，它是一款既不需要电池，也不需要太阳能，更不利用风力，而是靠人体体温发电的手电筒-----Lumen手电筒它外形并没有什么特别，就像一张电话卡，如图23所示，其内置一颗温差电池，只要外部环境温度低于体温，将手指放在上面就能利用温差来为小电筒供电，如图24所示图24图23这就是体温发电体温发电是通过半导体，利用温差来获取电能温差发电的基本原理是“泽贝克”效应，即两种不同的金属连接起来构成一个闭合回路时，如果两个连接点的温度不一样，就能产生微小的电压，且温差越大，产生的电压越大Lumen就是利用了这一原理，其上配备一个热电发电机（ TEG ）的陶瓷部件，它的上部可以感受你手指的温度，下部感受环境温度，再通过两者的温度差进行发电，进而让手电筒工作。

如果环境温度为 28 摄氏度，Lumen 就相当于在 3V 电压下产生 15 mA 的电流，过多的电能将被储存在内置的电容器里Lumen手电筒比起传统手电筒来说，照明功率偏小，但光通量更大，更方便在照明不良情况下找寻物体，安全导航以及在黑暗中阅读36．请根据上述材料，回答下列问题：（1）体温发电的根本原理是人体和周围环境间存在 ；（2）除了文中所讲利用体温发电比用电池供电的优点外，你觉得还有哪些？说一点即可（3）实际使用中利用体温发电能获得大范围的电压值吗？为什么？五、计算题（共6分，每小题3分）图25R2R1AV S37．如图25所示，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω当开关S闭合时，电压表的示数U1=2V求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值图26R1A1A2R2S38．如图26所示，电源两端电压保持不变，电阻R1的阻值为20Ω，闭合开关S，两电流表的示数分别为0.8A和0.3A求：（1）通过电阻R2的电流I2；（2）电源两端电压U燕山2020学年度第一学期九年级期中统测 物 理 试 卷 答 案 及 评 分 标 准 2020年11月一、二选择题（共44分）题 号1234567答 案DCBCACB题 号891011121314答 案ADDCCDD题号15161718192021答案DADABACDABBCBCD22ABC三、实验与探究题（共36分）题号答 案分数232589 2分246852.52分25N2分26B2分27（1）滑动变阻器全部接入电路； （2）0.3； 0.753分28小磁针发生偏转； 通电指导线周围存在磁场； 小磁针偏转方向相反3分29（1）图略； （2）右； （3）将滑动变阻器的滑片移到a端； 4分300.5V/Ω R + 2V2分31（1）导体棒质量太大 ； （2）换用一根质量小的导体棒，闭合开关，调节滑动变阻器滑片，若导体棒运动，说明猜想正确3分32将电压表并联在灯L1两端，观察电压表，若有示数，说明灯L1断路2分33（1）没有控制电流相等，没有控制液体种类相同（2）将装置甲、乙中装上质量和初温都相同的煤油，然后将两装置与电流表等电路元件串联接入电路，闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录此时两装置中的温度计示数t1和t2。

4分34拿一只同样的气球，将其挤瘪，排出空气后把口扎紧，然后放入盛有热水的烧杯中， 观察到气球并没有鼓起来3分35取两个完全相同的玻璃瓶，里面装上质量相同、温度相同的热水，盖好盖子后，用测温计测量两水瓶的温度，记为t 1、t 2，将它们分别塞进一只羊毛袜子和一只兔毛袜子中， 20min后再用测温计测量两水瓶的温度，记为t 1＇、t 2＇，比较△t1＝ t 1- t 1＇与△t2＝ t 2- t 2＇△t小的那只袜子保温性能好4分四、阅读题（共4分）36（1）温度差；（2）环保；（3）不能，因为人体和周围环境之间不会有太大的温差4分五、计算题（共6分）题 号答 案说明37（1）I== （1分）（2） （1分） （1分）3分38（1） （1分） （1分）（2） （1分）3分。
