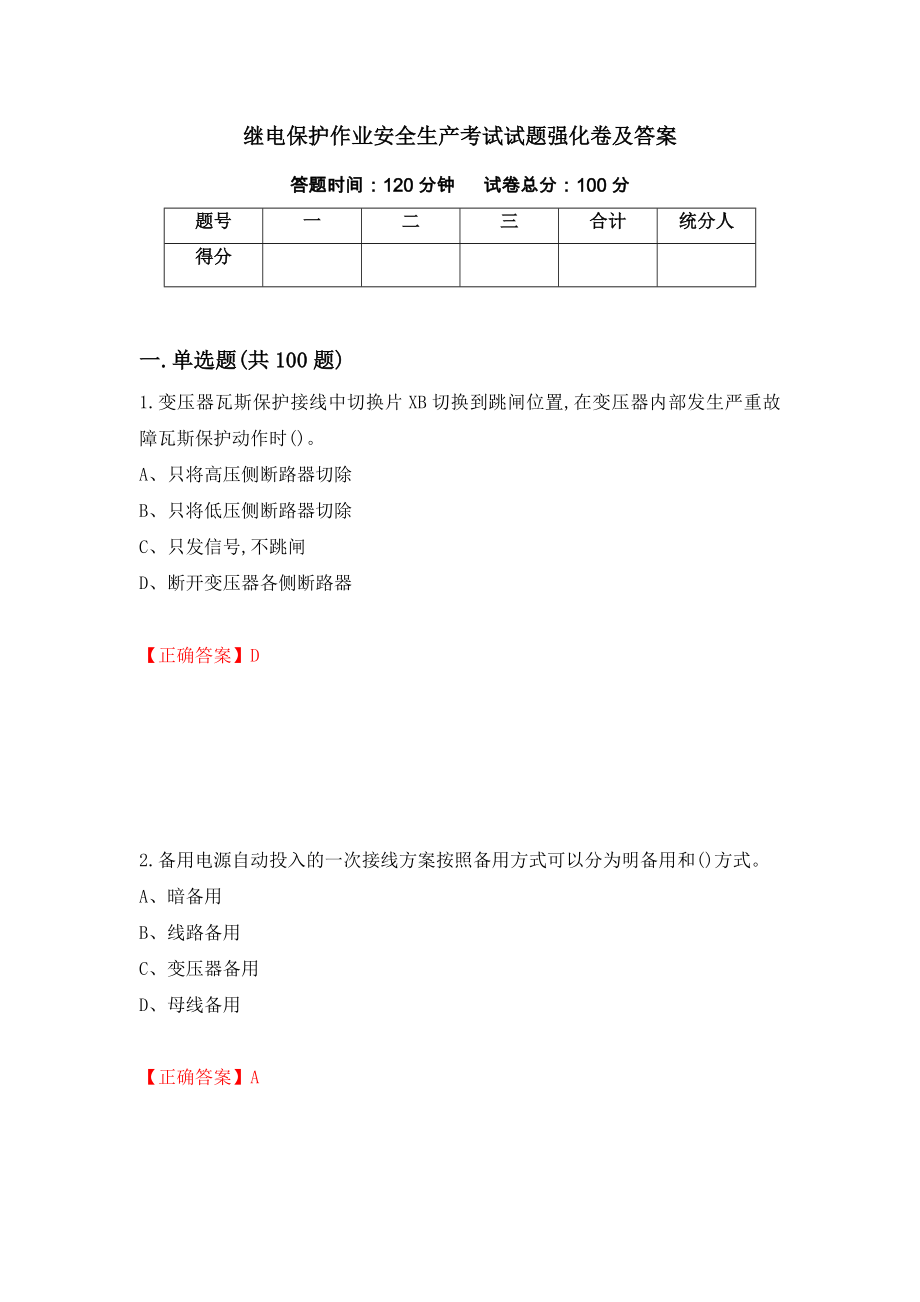

继电保护作业安全生产考试试题强化卷及答案22

继电保护作业安全生产考试试题强化卷及答案答题时间：120分钟 试卷总分：100分 题号一二三合计统分人得分 一.单选题(共100题)1.变压器瓦斯保护接线中切换片XB切换到跳闸位置,在变压器内部发生严重故障瓦斯保护动作时()A、只将高压侧断路器切除B、只将低压侧断路器切除C、只发信号,不跳闸D、断开变压器各侧断路器【正确答案】D2.备用电源自动投入的一次接线方案按照备用方式可以分为明备用和()方式A、暗备用B、线路备用C、变压器备用D、母线备用【正确答案】A3.对于具有较高接地电流水平的电动机采用零序电流保护,一般三相均装有电流互感器,由()取得零序电流A、三相电流之和B、三相电流之差C、三相电流之积D、三相电流之比【正确答案】A4.瞬时电流速断保护的()用最小保护范围衡量A、快速性B、选择性C、灵敏度【正确答案】C5.限时电流速断保护的保护范围为线路全长,灵敏度校验应选择()进行校验A、对保护最有利的情况B、对保护最不利的情况C、随便一种情况【正确答案】B6.电动机的相间短路保护动作于()A、跳闸B、信号C、减负荷【正确答案】A7.限时电流速断保护灵敏度校验条件为以本线路两相短路时,流过保护的()进行校验。

A、最小短路电流B、最大短路电流C、任意电流【正确答案】A8.变压器过负荷保护一般接(),当过负荷时经过延时发出信号A、一相电流B、二相电流C、三相电流【正确答案】A9.对于反应故障参数降低而动作的欠量继电保护装置,灵敏度计算为()A、保护范围末发生金属性短路时故障参数最小计算值除以保护装置的动作参数B、保护范围末发生金属性短路时故障参数最大计算值除以保护装置的动作参数C、保护装置的动作参数除以保护范围末发生金属性短路时故障参数最大计算值【正确答案】C10.将微型机、微控制器等作为核心部件构成的继电保护称为()A、微机保护B、集成保护C、晶体管保护D、网络保护【正确答案】A11.从屏正面看,将各安装设备的实际安装位置按比例画出的正视图为()A、原理接线图B、屏背面接线图C、屏面布置图【正确答案】C12.实际电流互感器在电流变换过程中存在误差,一次电流与二次电流相位并不相等,称为()A、相角误差B、变比误差C、相对误差D、绝对误差【正确答案】A13.实际电流互感器在电流变换过程中存在误差,一次电流与二次电流之比并不等于其变比,称为()A、相角误差B、变比误差C、相对误差D、绝对误差【正确答案】B14.断路器控制方式中,按照控制断路器数量的不同可分为一对一控制和()。

A、一对二控制B、一对三控制C、一对N控制【正确答案】C15.电力系统是由()、变电所、送电线路、配电线路、电力用户组成的整体A、发电厂B、变压器C、继电保护【正确答案】A16.为保证零序电流保护有较稳定的保护区和灵敏度,考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能()A、灵活,可随时调整B、有较大变化C、保持不变或变化较小【正确答案】C17.二次系统中,由信号发送机构、接收显示元件及其回路接线构成,实现准确、及时显示一次系统和设备的工作状态的系统称为()A、信号系统B、操作电源系统C、测量及监测系统【正确答案】A18.当采用控制开关或通过遥控装置将断路器操作跳闸时,自动重合闸将()A、自动合闸B、不应动作C、延时合闸【正确答案】B19.电动机堵转保护在电动机起动结束后()A、投入B、退出C、动作【正确答案】A20.电力系统在运行中发生各种类型短路故障,将伴随着很大的短路电流和()A、电压降低B、电压升高C、电压逐渐升高【正确答案】A21.变压器油箱内故障包括绕组间的相间短路、绕组与铁芯之间的接地故障及()等A、一相绕组匝间短路B、引出线的套管闪络故障C、引出线上的相间故障D、套管破碎通过外壳发生的单相接地故障【正确答案】A22.微机保护的基本构成包括软件和()。

A、模数变换B、硬件C、人机接口D、逻辑判断【正确答案】B23.变压器过电流保护装设在变压器电源侧,由()和时间元件构成A、电流元件B、电压元件C、功率元件D、负序元件【正确答案】A24.变压器油箱外故障包括套管破碎通过外壳发生的单相接地故障、引出线的套管闪络故障及()等A、绕组间的相间故障B、出线上的相间故障C、绕组与铁芯之间的单相接地故障D、一相绕组匝间短路【正确答案】B25.某区域电力系统由于发生故障引起系统频率下降,此时自动低频减载装置将()A、不动作B、自动断开非重要负荷C、自动断开重要负荷D、自动断开所有负荷【正确答案】B26.变压器电流速断保护动作电流按躲过(),并躲过变压器空载投入时的励磁涌流整定A、变压器负荷侧母线短路时流过保护的最大短路电流B、变压器负荷侧母线短路时流过保护的最小短路电流C、最大负荷电流D、最小负荷电流【正确答案】A27.靠近线路电源端与靠近线路负荷端的定时限过电流保护,动作时间相比()A、靠近线路电源端整定值大B、靠近线路负荷端整定值大C、整定值相等【正确答案】A28.某变电站的一条线路采用电流三段式保护,其中限时电流速断的整定值为10A,在线路末端发生相间故障时,最大短路电流(最大运行方式下三相短路)为30A,最小短路电流(最小运行方式下两相短路)为15A,则限时电流速断保护的灵敏系数为()。

A、1.5B、2C、3D、4【正确答案】A29.备用电源自动投入的一次接线方案按照备用方式可以分为()和暗备用方式A、线路备用B、明备用C、变压器备用D、母线备用【正确答案】B30.当限时电流速断保护灵敏度不满足要求时,通常解决灵敏度不足的方法是限时电流速断保护的动作电流及动作时间与()配合A、下级线路瞬时电流速断保护B、本线路瞬时电流速断保护C、下级线路限时电流速断保护【正确答案】C31.电动机的过负荷保护的动作对象可以根据需要设置动作于跳闸或动作于()A、信号B、开放保护C、闭锁保护【正确答案】A32.断路器“防跳”措施有()和电气防跳两种A、机械防跳B、手动防跳C、人为闭锁防跳【正确答案】A33.发电厂、变电站的电气系统,按其作用分为()和二次系统A、模拟系统B、数字系统C、一次系统【正确答案】C34.针对电力系统可能发生的故障和异常运行状态,需要()A、加强安全教育B、购买新设备C、装设继电保护装置【正确答案】C35.安装接线图包括屏面布置图、()及端子排图A、原理接线图B、屏背面接线图C、流程图D、逻辑框图【正确答案】B36.变压器发生故障后,应该()A、加强监视B、继续运行C、运行到无法运行时断开D、立即将变压器从系统中切除【正确答案】D37.变压器保护中()、零序电流保护为变压器的后备保护。

A、过电流保护B、瓦斯保护C、过负荷保护D、速断电流保护【正确答案】A38.当电动机供电网络电压降低后恢复,电动机自起动时起动电流()额定电流A、大于B、小于C、等于【正确答案】A39.定时限过电流保护远后备灵敏系数要求()A、大于1.2B、大于1.3-1.5C、小于1.2【正确答案】A40.()是电力系统运行的一个重要指标,反应电力系统有功功率供需平衡的状态A、电压B、电流C、频率【正确答案】C41.运行经验表明,架空线路故障的性质大多为()A、瞬时性故障B、永久性故障C、转换性故障【正确答案】A42.跌落式熔断器的下限开断电流保证在保护安装处出现需要保护的最小短路电流时,熔断器能()A、可靠跌落B、正常供电C、发出异常信号【正确答案】A43.瞬时电流速断保护反应线路故障电流增大时动作,动作延时()A、2秒B、1秒C、0.5秒D、0秒【正确答案】D44.电力系统发生相间短路时的主要特征是()A、电流增大B、电流减小C、电压升高【正确答案】A45.瞬时电流速断保护对线路的保护范围的影响()A、与系统的运行方式和短路类型无直接关系B、与系统的运行方式和短路类型有关C、无论系统的运行方式和短路类型如何,范围均相同【正确答案】B46.电动机的接地故障电流,中性点不接地系统比中性点经电阻接地系统要()。

A、大B、小C、相等【正确答案】B47.电动机负序电流保护动作时限特性,可以根据需要选择定时限特性或()A、长延时特性B、短延时特性C、反时限特性【正确答案】C48.电力系统容量超过被供电系统容量()倍时可视为无限大容量电力系统A、10B、20C、50【正确答案】C49.继电保护中用于测量被保护对象的各类运行参数,在故障情况下将测得的故障参数与给定的整定值进行比较,将比较结果输出给逻辑部分的是()的作用A、显示部分B、逻辑部分C、测量部分【正确答案】C50.零序电流II段保护与()构成线路接地短路的主保护A、零序电流I段保护B、瞬时电流速段保护C、限时电流速段保护【正确答案】A51.当断路器重合于永久性故障,继电保护再次跳开断路器切除故障,这一过程带来影响之一为()A、影响自动重合闸的动作性能B、影响继电保护动作的可靠性C、断路器负担加重,在很短时间内两次受到故障冲击【正确答案】C52.电流速断保护在电动机起动时()A、应可靠动作B、不应动作C、发异常信号【正确答案】B53.常用的电压互感器接线方式有星形接线、()、开口三角形接线等A、三相电流完全星形接线B、两相电流不完全星形接线C、V-V接线【正确答案】C54.变压器相间短路的后备保护作为变压器差动保护或()和气体保护的后备保护。

A、电流速断保护B、过电流保护C、零序电流保护D、负序过电流保护【正确答案】A55.微机保护的基本构成包括硬件和()A、模数变换B、人机接口C、软件D、逻辑判断【正确答案】C56.一般把继电保护()、动作时间的计算和灵敏度的校验称为继电保护的整定计算A、功率B、相位C、动作值【正确答案】C57.电流互感器的接线方式中,三相都装有电流互感器以及相应的电流元件,能够反应三相电流的接线方式为()A、三相完全星形接线B、两相不完全星形接线C、两相电流差接线【正确答案】A58.电流互感器二次绕组与电流元件线圈之间的连接方式称为电流互感器的()A、接线方式B、连接组别C、安装接线【正确答案】A59.电气设备检修时,工作票的有效期限以()为限A、A、当天B、B、一般不超过两天C、C、批准的检修期限【正确答案】C60.电压互感器二次回路应装设(),防止电压互感器二次回路短路A、安全防护罩B、继电保护C、熔断器或自动开关【正确答案】C61.在安装接线图中,通常采用()表示二次设备之间的连接关系A、相对编号B、数字编号C、文字编号D、设备编号【正确答案】A62.在使用跌落式熔断器时,应按照额定电压、额定电流和()选择。

A、额定频率B、额定功率C、额定开断电流D、额定负荷电流【正确答案】C63.变压器相间短路的后备保护作为变压器差动保护或电流速断保护和()的后备保护A、过电流保护B、零序电流保护C、气体保护D、负序过电流保护【正确答案】C64.变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过()整定A、变压器电源侧母线短路时流过保护的最大短路电流B、变压器空载投入时的励磁涌流C、最大负荷电流D、最小负荷电流【正确答案】B65.高压电动机发生定子绕组的相间短路故障时要求()A、尽快切除故障电动机B、发出故障信号C、发出异常信号【正确答案】A66.电流互感器二次回路不能装设熔断器,不设置切换回路,防止电流互感器()A、一、二次绕组绝缘击穿B、二次回路开路C、二次电流过大【正确答案】B67.从故障切除时间考虑,原则上继电保护动作时间应()A、越短越好B、越长越好C、无要求,动作就行【正确答案】C68.为保证零序电流III段保护的选择性,各级保护动作电流配合为()A、本线路III段动作电流大于下级线路III段动作电流B、本线路III段动作电流小于下级线路III段动作电流C、本线路III段动作电流等于下级线路III段动作电流【正确答案】A69.断路器控制方式中,一对一控制指的是()。

A、一个控制开关控制一台断路器B、一个控制开关控制一台隔离开关C、一个控制开关控制多台断路器D、一个控制开关控制多台隔离开关【正确答案】A70.微机保护采样时,采样频率fs与采样信号中所含最高频率成分fmax的频率的关系为()A、fs>fmaxB、fs>2fmax【正确答案】B71.发现触电伤员呼吸、心跳停止时,应立即在现场用()就地抢救,以支持呼吸和循环A、A、紧急救护法B、B、人工呼吸法C、C、心肺复苏法【正确答案】C72.通常继电保护对电流互感器的误差要求其综合误差不超过()A、5%B、10%C、15%D、20%【正确答案】B73.电动机的过负荷保护的动作对象可以根据需要设置动作于()或动作于信号A、闭锁保护B、瞬时跳闸C、延时跳闸【正确答案】A74.规程规定:发电机直配网络中接地电容电流大于5A时,中性点接地方式采用()A、经消弧线圈接地B、直接接地C、经电阻接地【正确答案】A75.行灯的电压不应超过()A、A、、42VB、B、、36VC、C、、24V【正确答案】B76.在运行中,电流的热量和电火花或()等都是电气火灾的直接原因A、A、、电弧B、B、、电压高低C、C、、环境温度【正确答案】A77.中性点不接地系统发生单相接地故障,故障线路零序电流方向为()。

A、由母线流向线路B、由线路流向母线C、不确定【正确答案】B78.继电保护装置以尽可能快的速度切除故障元件或设备是指保护具有较好的()A、选择性B、快速性C、灵敏性【正确答案】B79.在电力系统中,在发生大的有功功率缺额时采用按频率降低自动减负荷装置,也称为()A、自动低频减载装置B、自动重合闸装置C、备用电源自投装置D、继电保护装置【正确答案】A80.微机保护具有信号测量、逻辑判断、()等布线逻辑保护的功能A、出口执行B、人机接口C、硬件自检D、模数变换【正确答案】A81.高压电动机通常装设纵差动保护或电流速断保护、()、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、低电压保护等A、瓦斯保护B、距离保护C、负序电流保护【正确答案】C82.电动机的过负荷保护简化时可以采用()的过负荷保护A、长延时特性B、短延时特性C、定时限特性【正确答案】C83.某电力公司管辖的单侧有电源的辐射形电网,如同一地点发生最大运行方式下三相短路或最小运行方式两相短路,则()A、最大运行方式下三相短路电流大于最小运行方式两相短路B、最大运行方式下三相短路电流等于最小运行方式两相短路C、最大运行方式下三相短路电流小于最小运行方式两相短路【正确答案】A84.当电流互感器以一次电流从某端流入,二次电流从按减极性原则标注规定正方向的同名端流出时,则电流互感器一次、二次电流相位()。

A、与交、直流有关B、相反C、相同【正确答案】C85.电动机的各种非接地的不对称故障包括电动机匝间短路、断相、相序接反以及()等A、过电流B、过负荷C、供电电压较大不平衡【正确答案】C86.以下保护中()用于反应高压电动机定子绕组相间短路故障A、低电压保护B、起动时间过长保护C、纵差动保护和电流速断保护【正确答案】C87.变压器电流速断保护装在变压器的(),动作时跳开变压器两侧断路器A、电源侧B、负荷侧C、电源侧及负荷侧【正确答案】A88.对于容量在()的油浸式变压器以及400kVA及以上的车间内油浸式变压器,应装设瓦斯保护A、800kV及以上B、800kV及以下C、500kV及以上D、500kV及以下【正确答案】A89.自动重合闸动作后应(),以准备好再次动作A、手动复归B、自动复归C、先手动复归,再自动起动【正确答案】B90.在本线路定时限过电流保护和相邻线路瞬时电流速断保护的保护范围重叠区发生短路时()A、只有瞬时电流速断保护拒动才起动B、均会起动C、只有限时电流速断保护拒动才起动【正确答案】B91.电动机堵转保护采用()电流构成A、正序B、负序C、零序【正确答案】A92.电动机运行时,电压互感器一次或二次发生断线时,低电压保护()。

A、经延时跳闸B、瞬时跳闸C、不应动作【正确答案】C93.常用的电压互感器接线方式有星形接线、V-V接线、()等A、三相电流完全星形接线B、两相电流不完全星形接线C、开口三角形接线【正确答案】C94.变压器纵差动保护或电流速断保护可以反应引出线的短路故障以及()A、过电压B、过负荷C、油箱漏油造成油面降低D、变压器绕组、套管故障【正确答案】D95.线路上发生线路倒杆等永久性故障,若使断路器重新合闸时将()A、可以合闸成功B、保护动作再次跳闸C、延时动作,合闸成功【正确答案】B96.中性点直接接地系统发生接地故障,在三相中将产生()的零序电压A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同【正确答案】C97.电力系统短路中发生()的几率最大A、三相短路B、两相短路C、单相接地短路D、两相接地短路【正确答案】C98.变压器油箱外故障包括引出线上的相间故障、引出线的套管闪络故障及()等A、绕组间的相间故障B、一相绕组匝间短路C、绕组与铁芯之间的单相接地故障D、套管破碎通过外壳发生的单相接地故障【正确答案】D99.变压器低电压起动的过电流保护由电流元件、()和时间元件构成。

A、零序元件B、电压元件C、功率元件D、负序元件【正确答案】B100.一般把继电保护动作值、()的计算和灵敏度的校验称为继电保护的整定计算A、功率B、相位C、动作时间【正确答案】C二.判断题(共30题)1.能够使低电压继电器开始动作的最大电压称为低电压继电器的动作电压)【正确答案】对2.电动机过热保护为电动机各种过负荷引起的过热提供保护,也作为电动机短路、起动时间过长、堵转等的主保护)【正确答案】错3.在电气施工中,必须遵守国家有关安全的规章制度,安装电气线路时应根据实际情况以方便使用者的原则来安装正确答案】错4.过热保护用于反应任何原因引起电动机定子正序电流增大或出现负序电流导致电动机过热)【正确答案】对5.自动重合闸按照控制开关位置与断路器位置不对应的原理起动)【正确答案】对6.理想电流互感器,励磁电流等于零)【正确答案】对7.当通过电流继电器的电流大于动作电流时,继电器动作,动合触点闭合)【正确答案】对8.电力系统的电压与有功功率密切相关)【正确答案】错9.低压配电网中所有设备的外露可导电部分均接公共保护线PE,或接公共保护中性线PEN的系统称为TT系统)【正确答案】错10.变压器过电流保护装设在变压器电源侧,由电流元件和时间元件构成。

)【正确答案】对11.变压器差动保护从原理上能够保证选择性,动作时间整定为0.5S)【正确答案】错12.电动机在起动过程中发生堵转,由堵转保护起作用)【正确答案】错13.自动重合闸装置按照重合闸作用断路器的方式可分为单侧电源重合闸、单相重合闸和综合重合闸)【正确答案】错14.变压器励磁涌流呈非正弦特性,波形连续,出现间断角)【正确答案】错15.从屏背面看,表明屏内安装设备背面引出端子之间的连接关系,以及端子排之间的连接关系的图纸为端子排图)【正确答案】错16.断路器控制回路应具有防止断路器多次分、合动作的“防跳回路”)【正确答案】对17.在微机保护中,中性点直接接地运行的变压器接地保护零序电流可自产获得,即利用输入装置的三相电流求和得到)【正确答案】对18.电力系统的电压与无功功率密切相关)【正确答案】对19.对运行中可能产生电火花、电弧和高温危险的电气设备和装置,不应放置在易燃的危险场所)【正确答案】对20.常用的变压器相间短路的后备保护有过电流保护、变压器差动保护、零序电流保护等)【正确答案】错21.利用变压器励磁涌流中波形间断、短路电流连续的特征,通常采用鉴别波形间断原理构成变压器差动保护。

)【正确答案】对22.继电保护反映电力系统元件和电气设备的故障,根据运行维护条件和设备的承受能力,自动发出信号、减负荷或延时跳闸)【正确答案】错23.对于容量在800kVA及以上且电流速断保护灵敏度不满足要求的变压器应装设纵差动保护)【正确答案】错24.高压电动机发生单相接地故障时应视接地电流大小可切除电动机或发出报警信号)【正确答案】对25.理想电流互感器,励磁电流等于负荷电流)【正确答案】错26.近后备保护是在主保护拒动时,由本设备的另一保护实现的后备保护)【正确答案】对27."style="color:black;"target="_blank">电动机负序电流保护,当I2【正确答案】错28.进线备自投接线的动作过程描述为工作线路失压跳闸,监测备用线路无流、工作线路有电压时,投入工作线路)【正确答案】错29.电动机的过负荷保护采用定时限特性时,保护动作时限应大于电动机的最大允许堵转时间,一般取16~25S)【正确答案】错30.将变电站中的二次设备经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通讯技术和信号处理技术集成为一体化的自动化系统称为变电站自动化)【正确答案】对。
