高压线性恒流方案的优缺点分析

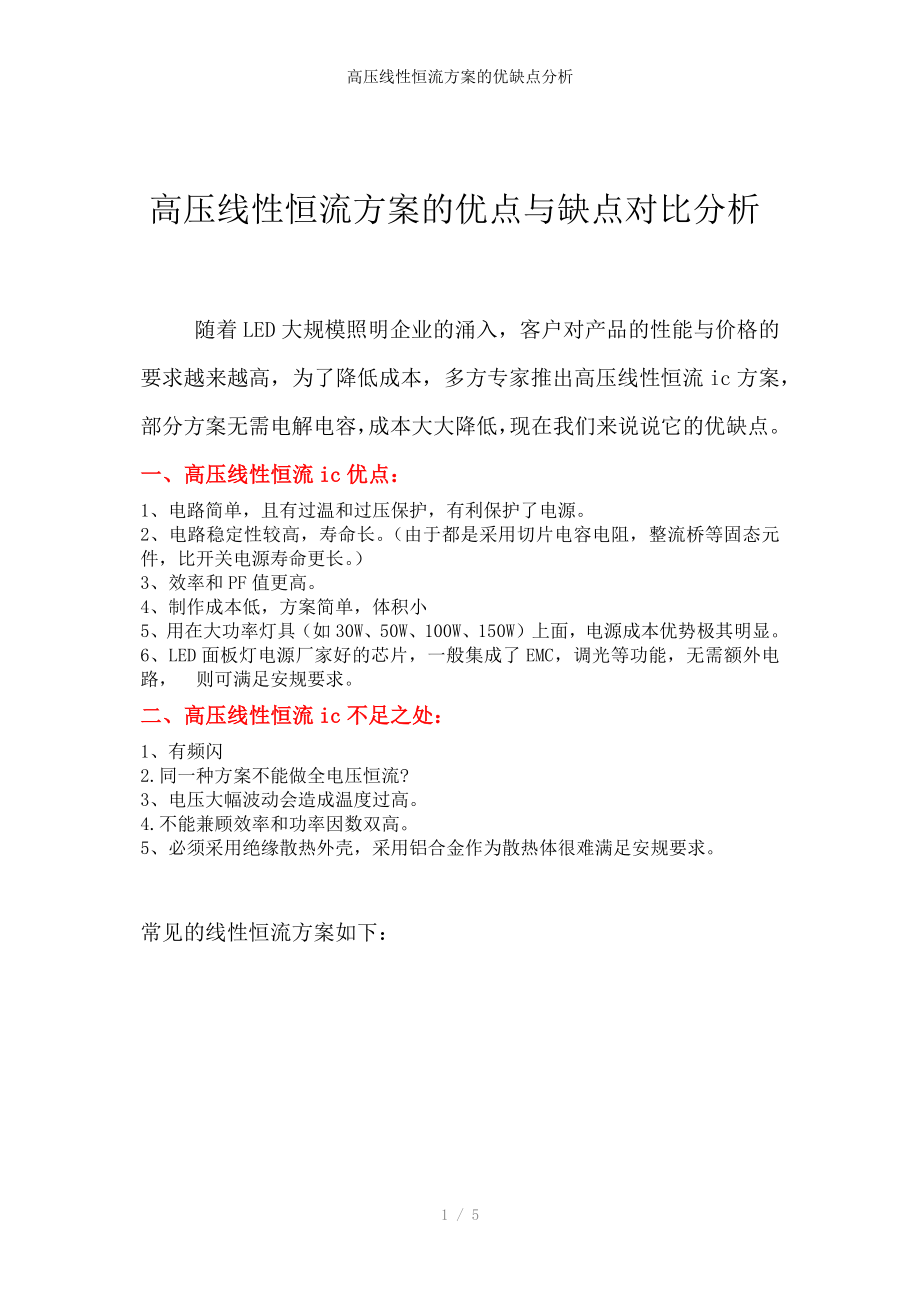

高压线性恒流方案的优缺点分析 高压线性恒流方案的优点与缺点对比分析 随着LED大规模照明企业的涌入，客户对产品的性能与价格的要求越来越高，为了降低成本，多方专家推出高压线性恒流ic方案，部分方案无需电解电容，成本大大降低，现在我们来说说它的优缺点一、高压线性恒流ic优点：1、电路简单，且有过温和过压保护，有利保护了电源2、电路稳定性较高，寿命长由于都是采用切片电容电阻，整流桥等固态元件，比开关电源寿命更长3、效率和PF值更高4、制作成本低，方案简单，体积小5、用在大功率灯具（如30W、50W、100W、150W）上面，电源成本优势极其明显6、LED面板灯电源厂家好的芯片，一般集成了EMC，调光等功能，无需额外电路， 则可满足安规要求二、高压线性恒流ic不足之处：1、有频闪2.同一种方案不能做全电压恒流?3、电压大幅波动会造成温度过高4.不能兼顾效率和功率因数双高5、必须采用绝缘散热外壳，采用铝合金作为散热体很难满足安规要求常见的线性恒流方案如下：1 / 5此方案主要靠一颗低压带 PWM 调节的恒流晶体管，然后通过外挂 MOS 来承受高压多串后线路中产生的压差，当市电电压过高时候，MOS 很烫也是很正常，并且当市电升高时候电流会在一定程度会增大，电源效率高达 85-90%以上，但无功率因素校正。

此方案是第一种方案的升级版，它的优劣势如下：1）MOS 内置，并且加上温度补偿电路，外部线路更简单2）通过内置 MOS 来承受高压多串后线路中产生的压差，当市电电压 突然过高时候，电流会在一定程度会增大，IC 温度达到一定程度，电流调节就会启动 因 IC 制程关系，目前正向工作电压一般是 7-200V，所以有些厂家的管子当市电低于灯珠 VF 总电压时候会有闪烁大部分 IC 耐压在 90V-120V，所以在工作电压波动大或者长期电压偏高地区有一定风险性3） 单颗 IC 一般在 50MA 以下，需要更大功率用 2 颗或更多颗并联但并联的2颗因为内阻不一样，会存在功率偏向现象，某一颗会损坏快一些4）电源效率高达 85-90%以上，但无功率因素校正三、 多通道恒流内置 MOSFET+ 温度补偿电路（如图）此方案是采用 MOSFET 内置方式，市面上现在最多的采用 3-4 通道恒流，并且具备线性恒流方案的基本功能它的优劣如下：1）此款方案最大优点在于有功率因素校正，功率因素高达 90%以上，但电源效率一般在 80%-86%2）通过内置 MOS 来承受高压多串后线路中产生的压差，当市电电压突然过高时候，电流会在一定程度会增大，IC 温度达到一定程度，电流调节就会启动。

3）因为 IC 分 3 段或者 4 段控制，而且每段的电流大小有所不同，亮度有差距，在产品布板排列就相对要复杂些 现在所有室内 LED 照明平价灯具要具有好的性价比，而LED 灯珠成本和驱动电源成本下降是决定因素可是选择好的方案是决定平价产品的寿命关键因素，市场上的同类方案也大同小异，价格也参差不齐，我们定位什么价格市场就可以选择不同的产品，低价高效是所有生产厂家想要的结果，可是两全其美的事真的能实现吗？在我来看，以现在我司钲铭科的线性方案来看，只要我们运用恰当，一定可以实现的 。
