电磁继电器与自动控制.ppt

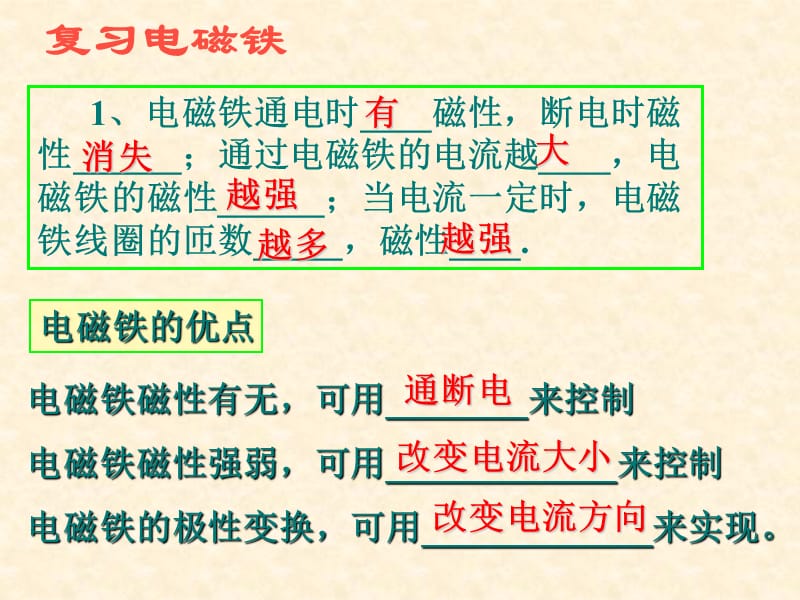

1、电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性____.,有,越强,越多,越强,大,消失,通断电,改变电流大小,改变电流方向,复习电磁铁,电磁继电器与自动控制,、知道电磁继电器由控制电路与工作电路组成,、了解电磁继电器如何进行自动控制并能简述其工作原理,教学目的：,在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？,二、课题引入,,构造,电磁继电器的结构及部件作用,A,C,B,电磁继电器工作过程演示,闭合开关K，低压控制电路接通，电磁继有磁性，吸下衔铁，接通高压工作电路，电动机开始工作，灯泡L熄灭.当断开开关K时，电磁继电器停止工作，灯泡L发光.,电磁继电器的控制作用,,,活动2：学习使用电磁继电器,,,S,,,,,,,,,,,,,,红灯,绿灯,,,,,,,,,,,,,,,,,1、连接控制电路,2、连接工作电路,3、简述工作原理,4、电磁继电器起到开关的作用,低压电源、开关与电磁铁串联,绿灯、红灯并联,应用：,活动3：安装模拟水位自动报警器,,电源,,,,,,,,,电源,,,,,水,,,,,,试分析其工作过程,简述：水位自动报警器工作原理,阅读J2413演示电磁继电器使用说明书，回答以下问题,1、请在图上的对应位置写上各部件的中文名称 2、在工作原理叙述中，提到了通电产生磁性，吸下衔铁，这是应用了物理学知识 （填序号）A、磁化 B、同名磁极互相排斥 C、异名磁极互相吸引。

3、演示电磁继电器正常工作时，线圈两端的电压为 ，该演示电磁继电器 （选填“能”或“不能”）用来控制家庭电路中所接用电器的工作课堂小结,电磁继电器的构造 利用电磁继电器可以实现 （1）远距离操纵 （2）自动控制 （3）安全报警 ,10.(04北京海淀）某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响请帮他将图中的电路连接完整 （ PTC：一种新型半导体陶瓷材料，低于某一温度（居里点温度），其电阻值随温度升高而减小，高于这个温度时，电阻随温度升高而增大）,指示灯,警铃,如图PTC电阻 指示灯 警铃,,,,,,,再看一遍原题,,作 业,1.请设计一个利用电磁继电器实现自 动控制或报警器的装置，画出它的 原理图，并将其工作原理写下来 2.课本P91第1题及对应”同步练习与检测”的练习题,。
