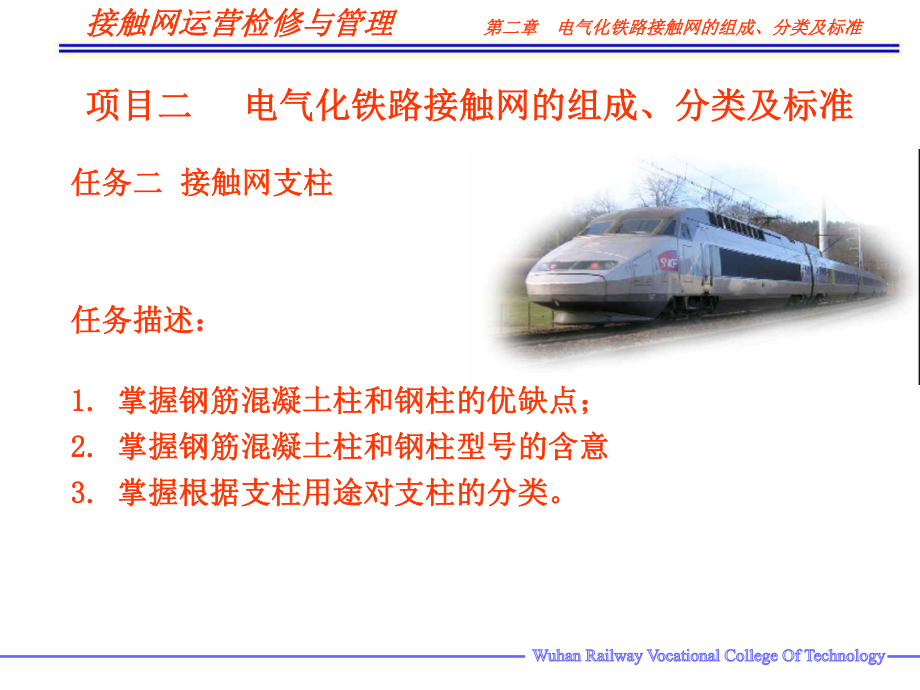

接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准项目二项目二 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准任务二任务二 接触网支柱接触网支柱任务描述：任务描述：1.1.掌握钢筋混凝土柱和钢柱的优缺点；掌握钢筋混凝土柱和钢柱的优缺点；2.2.掌握钢筋混凝土柱和钢柱型号的含意掌握钢筋混凝土柱和钢柱型号的含意3.3.掌握根据支柱用途对支柱的分类掌握根据支柱用途对支柱的分类接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准 2.22.2 支柱支柱1 1支柱按材质分类支柱按材质分类 接触网支柱是接触网结构中应用最广泛的支撑设备，接触悬接触网支柱是接触网结构中应用最广泛的支撑设备，接触悬挂被支柱支持在线路上方，承担接触悬挂与支持装置的负荷挂被支柱支持在线路上方，承担接触悬挂与支持装置的负荷预应力钢筋混凝土支柱预应力钢筋混凝土支柱 1.矩形横腹杆式矩形横腹杆式 2.等径圆式等径圆式 钢柱钢柱1.矩形格构钢柱矩形格构钢柱 2.等径圆钢柱等径圆钢柱 3.H型钢柱型钢柱 任务资讯：任务资讯：接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准（一）预应力钢筋混凝土支柱（1）矩形横腹板支柱优点优点：便于攀登，利于维修和检查缺点缺点：安装时受方向性限制 一般称为钢筋混凝土支柱，或水泥支柱。

优点：节省钢材、强度大、成本低、寿命长 缺点：支柱较笨重，经不起碰撞接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准（2）等径圆支柱优点：安装时不受方向性限制，且受力均匀缺点：不利于攀登检查和维修接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准钢筋混凝土支柱型号规格表说明：6.27.818HH钢筋混凝土支柱18支柱容量（kN m）8.7支柱露出地面的高度（m）2.6支柱埋入地下的深度（m）37.825048H48垂直线路方向的支柱容量（kNm）250顺线路方向的支柱容量（kNm）接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准等径圆杆支柱型号规格表说明：f300外径为300mm的环形等径预应力混凝土支柱120垂直线路方向支柱容量（kN m）9支柱露出地面的高度（m）3支柱埋入地下的深度（m）接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准矩形格构钢柱等径圆钢柱H型钢柱（2）钢柱矩矩形形格格构构钢钢柱柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准圆钢支柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准形钢柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准H型钢柱型钢柱 接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准我国一般用角钢优点：优点：l 重量轻、容量大l 耐碰撞，运输及安装方便缺点：缺点：l用钢量大，造价高l耐腐蚀性能差，需定期进行除锈、涂漆防腐，且维修不便接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准钢支柱型号5.950G G格构式钢柱 50垂直线路方向的支柱容量（kNm）9.5钢柱的高度（m）1548250G250垂直线路方向的支柱容量（kNm）48顺线路方向的支柱容量（kNm）15支柱高度（m）接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准课堂作业说出下面几个支柱型号的含义37.878H5.312250170H1070G13400150G接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准2.2.支柱按用途分类支柱按用途分类u中间柱u锚柱u中心柱u中心柱u定位柱u软横跨柱u硬横梁柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准1.中间柱 在中间柱上，只安装一个腕臂，悬吊一支接触悬挂，并把承力索和接触线定位在所要求的位置上，这种支持装置称为中间柱支持装置。

中间柱支持装置是用量最大的支持结构形式在线路的直线区段，支柱一般立于线路的同一侧，但是接触线需要按之字形布置，其拉出值一般在支柱点处要变换方向，所以定位为一正一反接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准中间柱中间柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准2.锚柱 在锚段关节处或其他接触悬挂下锚的地方采用承受两个方向的负荷，在垂直线路方向上起中间柱作用在平行线路方向上承受接触悬挂下锚的全部拉力锚柱分为带下锚拉线和不带下锚拉线的两种，带下锚拉线的支柱高度可以矮一些，可省些钢材不带拉线的锚柱多用于地形受限制的地方，通常为钢柱制成接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准3.转换柱 位于锚段关节处两锚柱之间，它悬吊两支接触悬挂，其中一支为工作支，另一支为非工作支工作支的接触线与受电弓接触，非工作支的接触线抬高，不与受电弓接触，通过转换柱拉向锚柱下锚。

接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准4.中心柱 在四跨锚段关节的两转换柱之间的支柱称为中心柱，同时承受两工作支接触悬挂的重力和水平力，并使两工作支在此定位处呈水平（等高）状，且线间的距离符合要求，两支接触悬挂在中心柱两侧均经转换支柱向锚支柱下锚接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准5.定位柱及道岔柱 当接触线由于某些原因对线路中心偏斜过大时，为确保电力机车受电弓正常接触取流而专门设立定位支柱它仅承受水平分力而不承受垂直分力，一般多设在站场两端，为了统一支柱型号，采用中间柱代替在站场两端的道岔处，为使接触线线岔符合技术的规定位置，该处往往需设立道岔支柱，一般也可以用中间支柱代替6.软横跨和硬横跨支柱 前者多用于多股道的站场，后者用于200km/h的站场接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准软横跨柱软横跨柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准硬横跨柱硬横跨柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准硬横跨柱硬横跨柱接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准按用途分中间柱只承受一组接触悬挂转换柱锚段关节处工作支与非工作支在此转换中心柱锚段关节处同时承受两工作支锚柱接触悬挂在此支柱下锚定位柱只起定位作用，一般使用中间柱代替软横跨柱承受软横跨硬横跨柱承受硬横跨接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准 2.22.2 支柱支柱1 1支柱按材质分类支柱按材质分类1 1钢筋混凝土支柱钢筋混凝土支柱优点优点：减少了金属材料的使用量、成本较低减少了金属材料的使用量、成本较低 使用寿命长，使用中无需进行维修维护使用寿命长，使用中无需进行维修维护缺点缺点：比较笨重比较笨重 碰撞后容易损伤碰撞后容易损伤钢筋混凝土支柱型号钢筋混凝土支柱型号接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准 2.22.2 支柱支柱1 1支柱按材质分类支柱按材质分类2 2钢柱钢柱优点优点：重量轻、容量大。

重量轻、容量大耐碰撞、运输及安装方便耐碰撞、运输及安装方便缺点缺点：用钢量大、造价高用钢量大、造价高耐腐蚀性能差，需定期进行除锈、涂漆防腐，耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不便等且有维修不便等钢支柱型号钢支柱型号接触网运营检修与管理接触网运营检修与管理 第二章第二章 电气化铁路接触网的组成、分类及标准电气化铁路接触网的组成、分类及标准1 1 中间柱、中间柱、2 2 锚柱、锚柱、3 3 转换柱、转换柱、4 4 中心柱、中心柱、5 5 道岔柱、道岔柱、6 6 定位柱、定位柱、7 7和和8 8 软（硬）横跨柱软（硬）横跨柱掌握每种支柱的装配结构和功能！掌握每种支柱的装配结构和功能！支柱的位置：纵向的（跨距），横向的（侧面限界）支柱的编号：上行（双）和下行（单），（开往北京方向为上行）。
