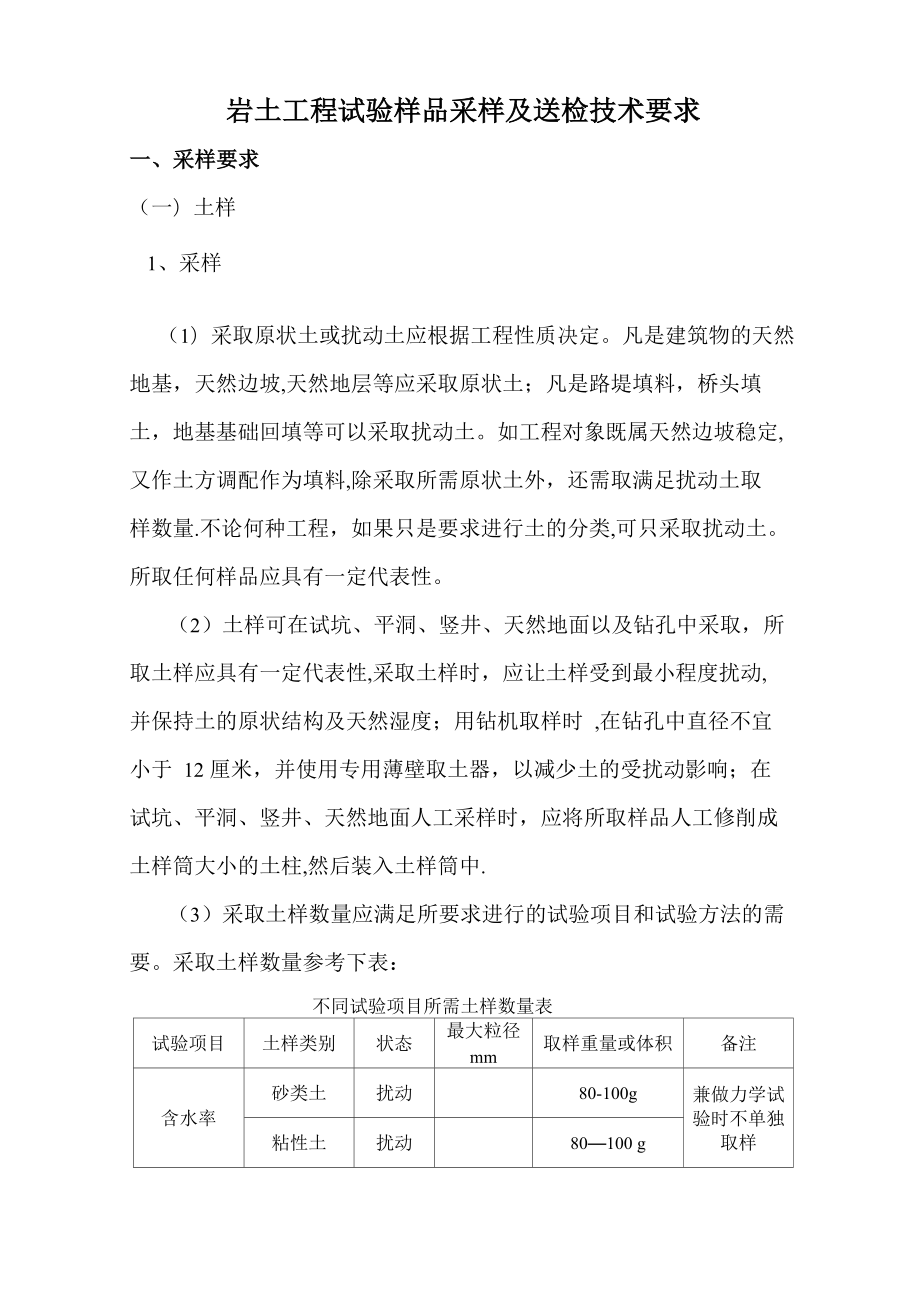

岩土工程试验样品采样及送检技术要求

岩土工程试验样品采样及送检技术要求一、采样要求（一）土样1、采样（1）采取原状土或扰动土应根据工程性质决定凡是建筑物的天然 地基，天然边坡,天然地层等应采取原状土；凡是路堤填料，桥头填 土，地基基础回填等可以采取扰动土如工程对象既属天然边坡稳定, 又作土方调配作为填料,除采取所需原状土外，还需取满足扰动土取 样数量.不论何种工程，如果只是要求进行土的分类,可只采取扰动土 所取任何样品应具有一定代表性2）土样可在试坑、平洞、竖井、天然地面以及钻孔中采取，所 取土样应具有一定代表性,采取土样时，应让土样受到最小程度扰动, 并保持土的原状结构及天然湿度；用钻机取样时 ,在钻孔中直径不宜 小于 12 厘米，并使用专用薄壁取土器，以减少土的受扰动影响；在 试坑、平洞、竖井、天然地面人工采样时，应将所取样品人工修削成 土样筒大小的土柱,然后装入土样筒中.（3）采取土样数量应满足所要求进行的试验项目和试验方法的需 要采取土样数量参考下表：不同试验项目所需土样数量表试验项目土样类别状态最大粒径mm取样重量或体积备注含水率砂类土扰动80-100g兼做力学试 验时不单独 取样粘性土扰动80—100 g密度砂类土原状申10x10 cm 1筒粘性土原状申10x10 cm 1筒比重砂、砾扰动〉52—10kg砂类土扰动50-100g兼做力学试 验时不单独 取样粘性土扰动50g颗粒分析砂、砾扰动〉5l-7kg砂类土扰动200-500g粘性土扰动100g液、塑限粘性土扰动〈0.5500g兼做力学试 验时不单独 取样相对密度砂类土原状申10x20cml 筒扰动〈21。

5kg收缩粘性土原状申10x20cml 筒扰动1kg膨胀粘性土原状申10x20cm1 筒湿化粘性土原状申10x20cm2 筒毛细管水上 升高度砂类土扰动2.5kg粘性土原状申10x20cm1 筒扰动2kg渗透砂类土扰动25kg粘性土原状申10x10cm1 筒扰动2kg击实砂类土扰动30kg粘性土扰动30kg压缩粘性土原状申10xl0cml 筒扰动2kg三轴剪切砂类土扰动5kg粘性土原状申10x20cm3 筒扰动5kg直接剪切砂类土扰动〈23kg粘性土原状〈2申10x20cm2 筒扰动<23kg残余强度粘性土原状<2申10x20cm2 筒扰动5kg无侧限抗压 强度粘性土原状〈2申10x20cm2 筒扰动2.5kg休止角砂类土扰动〈21kg扰动<53kg有机质含量粘性土扰动200g易溶盐粘性土扰动500g注: 1 土样体积10X20cm指标准取样筒一筒数量2 表中所列“取样重量或体积”均指对应项目一组土样所需数量，如工程需要做多种状态、方法试验时，应视具体情况多取样品.3 特殊试验项目的取样数量，可酌量采取4 做原状土的力学试验后的多余扰动土，可供做重塑土或其他物理试验项目，可少取扰动土，但击实试验例外.2、土样的封装（1）原状土还是要保持天然含水量的扰动土,在采取后应立即密封取 土筒，不满取土筒的原状土样，土与筒壁之间的缝隙，应以近似天然 湿度的扰动土充填后再行密封.土样筒两端应加盖，取土筒上所有的 缝隙均应以胶布封严并涂上融蜡。

如无取土筒，也可将取出的原状土 块用纱布包裹后，全部以融蜡浇注，以防土中水分散失2）土样标签,土样筒外应贴有标签，标签上应清楚记录勘察（送样） 单位、工程名称、取样（钻孔或探坑）编号、取样地点、取样层位（深 度）、土的分类定名、取样人、项目负责人、取样时天气和取样日期、 土样原状或扰动等信息每一试样应贴上样品标签，标签用墨水笔书 写清楚，贴于土样筒外，标签上用“ f ”表示土样上层面方向如袋装扰 动土，标签置于袋内3）密封后的土样筒在装箱前应存放于室内阴凉、潮湿和防冻的地 方.不需保持天然湿度的扰动土，最好经过风干并稍加粉碎后装入布 袋或小木箱内，以免湿土将袋腐蚀以及土中有机物的生成并应防止 盛土布袋或小木箱漏土3、土样送样单填写 土工试验送样单上应填明以下内容:送样单位、工程名称、取样（钻 孔或探坑）编号、取样深度（标高）、原状或扰动、取样数量、现场土 的鉴定名称、试验项目、试验要求（方法、状态） 、取样人、取样 日期及送样日期，并经项目负责人审核签字为便于分析土的物理力学性质与地质时代、成因、地层的相互关系以 及资料整理时的土性划分，建议在送样单上填写有关地质资料的符号 及说明送样单一式二份,送样时试验单位签收后，返回送样单位一份。

二）岩样1、采样（1）采样数量应根据工程性质决定，岩样可在试坑、平洞、竖井、 天然地面、边坡及钻孔中采取，所取岩样应具有代表性，采取岩样时， 应让岩样受到最小程度扰动，并保持岩块、岩芯原状结构及天然湿度; 用钻机取样时，每节岩芯两端面完整长度不宜小于12 厘米，除此以 外的取样，应将岩石修凿成15~17厘米见方岩块，制样时应注意岩 石结构不被破坏，经爆破后的岩石，在选取试样时更应注意；对于风 化度高的软质岩石和结构面较发育的破碎岩石，每节岩芯两端面完整 长度不宜小于 10 厘米,岩块制成 10 厘米见方，涉及变形模量、弹性 模量、三轴试验每节岩芯两端面完整长度不宜小于 20 厘米、直径不 宜小于10厘米，岩块制成20厘米见方岩块2）采取岩样数量应满足所要求进行的试验项目和试验方法 的需要下表为室内岩石试验加工成标准试件后,各试验项目试样数 量表，采取岩样数量参考下表酌情多取试样.岩石试验加工成标准试件后各试验项目试样数量表试验项目岩样类别状态试样重量或体积备注含水率硬质岩150—200g 3 块兼做力学试验 时不单独取样软质岩150-200g 3 块密度硬质岩① 5x10 cm或 150—200g 3 块软质岩① 5x10 cm或 150—200g 3 块比重硬质岩150—200g软质岩150-200g吸水率、饱 和吸水率硬质岩150—200g 3 块软质岩150—200g 3 块抗压强度硬质岩天然①5x10 cm 3 块软质岩①5x10 cm 3 块或①5x5cm硬质岩饱和①5x10 cm 3 块软质岩①5x10 cm 3 块或①5x5cm硬质岩干燥①5x10 cm 3 块软质岩①5x10 cm 3 块或①5x5cm弹性、变形 模量硬质岩天然①5x10 cm 3 块软质岩①5x10 cm 3 块或①7x15cm硬质岩饱和①5x10 cm 3 块软质岩①5x10 cm 3 块或①7x15cm硬质岩干燥①5x10 cm 3 块软质岩①5x10 cm 3 块或①7x15cm三轴试验硬质岩天然①5x10 cm5 块软质岩①5x10 cm5 块或①7x15cm硬质岩饱和①5x10 cm5 块软质岩①5x10 cm5 块或①7x15cm硬质岩干燥①5x10 cm5 块软质岩①5x10 cm5 块或①7x15cm抗拉强度硬质岩天然①5x2。

5~5 cm 3 块软质岩①5x2.5〜5 cm 3块硬质岩饱和①5x25~5 cm 3 块软质岩①5x25〜5 cm 3 块硬质岩干燥①5x25~5 cm 3 块软质岩①5x2.5〜5 cm 3块注：1、表中所列“试样重量或体积 ” 指对应试验项目加工成标准试件时试样所需数 量，如工程需要做多种试验时，应视具体情况多取样品2、特殊试验项目的取样数量，可酌量采取3、加工力学试件后试样可兼做物理试验项目或用剩余试样加工物理试验项 目试件.4、力学项目属破坏性试验，试件必须单独加工,采样时应满足需要2、岩样的封装（1）要保持天然含水量、易风化、干缩湿胀类岩石，在采取后应立 即密封包装,密封时可先用胶布封严再涂上融蜡，以防岩石中水分散 失或吸潮；密封后的岩样在装箱前应存放于室内阴凉和防冻的地方.（2）岩样标签，封装后的岩样外应贴有标签，标签上应清楚记录勘 察（送样）单位、工程名称、取样（钻孔或探坑）编号、取样地点、 取样层位（深度）、岩石名称、取样人、项目负责人、取样时天气和 取样日期等信息每一试样应贴上样品标签,标签用墨水笔书写清楚人工取方块样时，应用 外"表明岩块上层面方向3、岩样送样单填写送样单上应填明以下内容:送样单位、工程名称、取样（钻孔或 探坑）编号、取样深度、数量、岩石名称、试验项目、试验要求（状 态、方法）、取样人、取样（送样）日期、及有关说明，并经项目负 责人审核签字。

为便于分析岩石的物理力学性质与地质时代、成因、地层的相互 关系及资料整理，建议在送样单上填写有关地质资料的符号及说明送样单一式二份，送样时试验单位签收后，返回送样单位一份三）水样1、采样容器及采样量（1） 采样容器，一般采用玻璃瓶、塑料瓶或塑料桶，新的容器在使 用前均应用硝酸酸化水或配置洗液（浓硫酸+重铬酸钾）进行浸泡清 洗，取样前容器内壁的尘垢应清洗干净，保持容器洁净2） 采样量应根据工程性质确定，下表为每组水样取样数量表，供取样时参考每组水样取样数量表工程项目试验项目试样体积（升）保护剂备注勘察项目简分析1- -浸蚀性CO205—1大理石粉生活饮水常规2-- -重金属15-2硝酸酸化水氰、氛2氢氧化钠碱化水细菌分析0.5专用火菌瓶注：1、表中所列“试样体积”指常规分析项目2、特殊试验项目或受污染水根据要求另行取样2、水样采集及封装（1）将洁净的取样容器用所取水源清洗2-3 次后,再将水样灌入容器 中，测浸蚀性 CO2 的水样应立即加大理石粉，盖好瓶盖并用溶蜡封 住瓶口，然后轻轻转动摇晃几次;酸化和碱化水样取样时，可先取少 许水样与酸、碱中和后润湿容器内壁，再将水样盛入水样瓶（桶）中, 取好后盖好瓶盖并用溶蜡封住瓶口。

2）水样标签 取样瓶、桶外应附有标签,标签上应清楚记录：勘察（送样）单位、 工程名称、取样编号、取样地点、对样品处理情况（加酸、碱、大理 石粉等）、取样人、项目负责人、取样时天气、气温、水温和取样日 期等信息标签用墨水笔书写清楚,将填好的标签贴在擦干外壁的盛 水容器上每一试样均应贴上样品标签.3、水样送样单填写 送样单上应填明以下内容：送样单位、工程名称、取样（钻孔）编 号、试验项目、对样品处理情况（加酸、碱、大理石粉等）、取样人、 取样及送样日期，注明试验要求及有关说明，并经项目负责人审核签 字.送样单一式二份,送样时试验单位签收后，返回送样单位一份二、样品的整体包装和运送1、水、土、岩试样运输时，除少量样品能随身携带外,为避免运输时样品受挤压，均应用木箱包装，将每组试样清点好，按序 （送样单）装箱，装箱时注意土样的上下面，水样瓶口向上，土样筒、岩样、盛 水容器之间以及与木箱间的缝隙，应以衬垫物（麦草、稻草、软纸条、 木屑）充分填紧，在运输中避免受震、受冻、日晒以及雨水淋湿损坏木箱应编号，并用红字注明“小心轻放”，“请勿倒置”及“W”等醒 目字样、符号2、水、土、岩试样，取样后均应尽快送试验室，不宜存放时间 过长，以防止样品变质,影响检测结果。

三、土、岩、水样品验收1、样品送到试验室时，需附有一式二份的送样单.2、试验室应详细验收样品和审核送样单内所填项目和要求，验收 时试验室注意事项：2.1 样品是否够用；编号是否相符;样品状态与试验项目是否相适应；22 所填试验项目与工程名称是否相符；23 进行力学性试验项目时，试样在何种状态（天然、饱和等） 下进行；2.4 同一项目有多种方法时，是否注明方法要求；25 为便于检测过程中发现问题时，能及时与工程项目负责人 沟通，请在送样单上填写项目负责人联系电话等信息3、样品接收后,应在送样单上签收，一份返回送样单位，留一份立 即进行试验编号,登记入册4、关于报告提交日期，应与送样人商定，并在送样单上注明.四、关于岩、土样取样编号、数量的填写同一组岩、土样品的性状应基本一致，若在同一钻孔、槽探中取 样数量两组或两组以上时，应区分每组样品、每件样品的编号，以免 混淆同时样品标签编号与送样单编号应统一比如1号钻孔中取岩样2组，第1组4件、第2组5件 1、样品标签取样编号与数量填写：第 1 组 取样编号：分别为 ZK1-1—1 、 ZK1— 1— 2 、 ZK1-1-3、ZK1-1-4，数量：共4件；第 2 组 取样编号：分别为 ZK1—2-1、 ZK1-2-2、 ZK1—2-3、ZK1—2—4、ZK1—2—5，数量：共 5 件。

2、送样单取样编号与数量填写：第1 组 取样编号： ZK1-1 数量：共4件；第2组 取样编号：ZK1-2数量:共5件6号探槽中取土样3组，第 1 组2件、第 2组3件、第 3组1 件1、 样品标签取样编号与数量填写:第1组 取样编号:分别为TC6-1-1、TC6-1—2,数量：共2件；第2组 取样编号：分别为TC6-2-1、TC6—2-2、TC6—2—3,数量： 共3 件;第3组 取样编号：TC6—3,数量：共1件2、 送样单取样编号与数量填写：第 1 组 取样编号： TC6—1 数量：共2件；第2组 取样编号:TC6-2数量:共3件；第3组 取样编号：TC6—3数量：共1件九 0 九岩土检测中心计量认证项目表（一）水质简分析序号检测参数名称序号检测参数1PH值9钙离-2游离二氧化碳（酸度）10镁离-3侵蚀性二氧化碳11硬度4氢氧根12碱度5碳酸根13钾、钠离6重碳酸根14铵离子7氯离子15硝酸根8硫酸根（二）土工试验序号检测参数名称序号检测参数名称1含水率试验12收缩试验2密度试验13渗透试验3颗粒密度试验14无侧限抗压强度试验4界限含水率试验15砂的相对密度、天然坡脚试验5颗粒分析试验16击实试验6剪切试验17易溶盐试验7固结试验18有机质试验8黄土湿陷试验19土三轴压缩试验9膨胀率试验20承载比试验10膨胀力试验21回弹模量试验11自由膨胀率试验（三）岩石物理力学试验序号检测参数名称序号检测参数名称1岩石颗粒密度试验9岩石含水率试验2抗压强度试验10自由膨胀率试验3抗折（拉）强度试验11侧向约束膨胀率试验4抗剪断强度试验12膨胀力试验5变形试验13耐崩解性试验6三轴压缩强度试验14冻融试验7岩石块体密度试验15岩石声波测试试验8岩石吸水性试验二、原位检测序号检测参数名称序片检测参数名称号1现场密度试验8锚杆（索）拉拔力、位移试验2现场大剪试验9平板载荷试验3静力触探试验10基桩静载试验4动力触探试验11土基反应模量试验5纵波速度试验12变形监测6剪切波速度试验13混凝土抽芯样强度试验7面波速度试验14混凝土内部缺陷试验室内土样试验送样单规程:工程名称试 验 编 号取 样 土 样 编 号土 壤 名 称样品数量(#>取样 深度(m)颗粒分析比 重密 度含水率液 限塑 限液性指数塑性指数压 缩 系 数压 缩 模 量三轴压缩直接剪切不排水固结不排水固结排水饱 和天然备注:请在要求试验项目上打“"〃,不要求试验项目上打“ X”。

验收记录： 送样人签送样单位： 收样单位：四川九工程负责人： 收样时间：室内岩石物理力学试验送样单要求使用规程：工程名称：试 验 编 号取 样UU 岩 样 编 号岩石名称样品 数量 （件）取样深 度（m）芯样直径mm块体密度颗 粒 密 度含水率吸 水率饱 和 吸 水 率孔 隙 率单轴抗 压三车缩由压 i天然干燥饱 和天然饱 和天然饱 和变 形 模 量天然 :弹 •性 :模 :量备注：请在要求试验项目上打“ J 〃,不要求试验项目上打“x ”验收记录:送样人签送样单位：工程负责人:室内水样试验送样单要求使用规程:工程名称:要求报告日期：。
