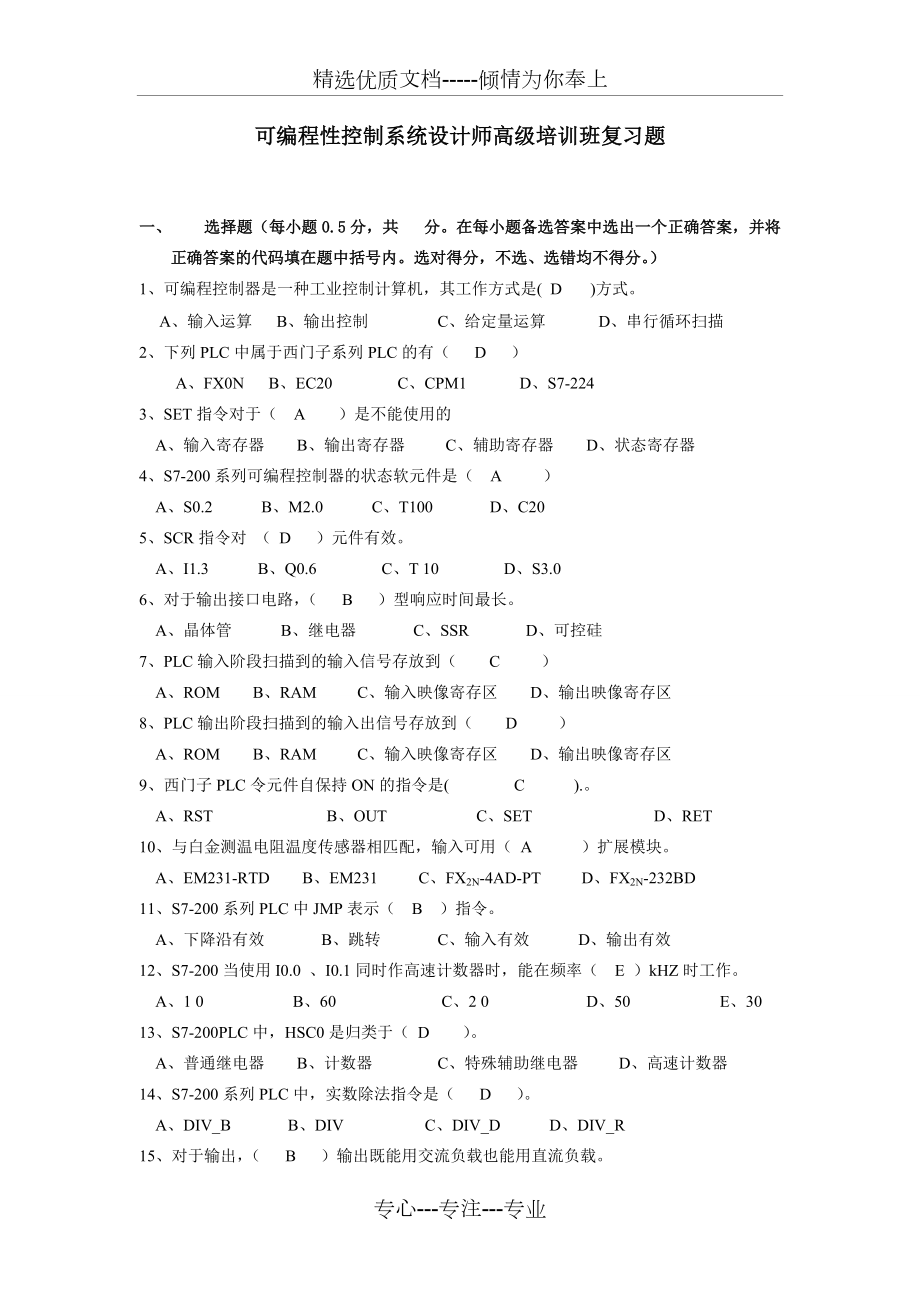

可编程序控制器设计师题库(共20页)
精选优质文档-----倾情为你奉上可编程性控制系统设计师高级培训班复习题一、 选择题（每小题0.5分，共 分在每小题备选答案中选出一个正确答案，并将正确答案的代码填在题中括号内选对得分，不选、选错均不得分 1、可编程控制器是一种工业控制计算机，其工作方式是( D )方式 A、输入运算 B、输出控制 C、给定量运算 D、串行循环扫描2、下列PLC中属于西门子系列PLC的有（ D ） A、FX0N B、EC20 C、CPM1 D、S7-2243、SET指令对于（ A ）是不能使用的A、输入寄存器 B、输出寄存器 C、辅助寄存器 D、状态寄存器4、S7-200系列可编程控制器的状态软元件是（ A ）A、S0.2 B、M2.0 C、T100 D、C205、SCR指令对 （ D ）元件有效A、I1.3 B、Q0.6 C、T 10 D、S3.0 6、对于输出接口电路，（ B ）型响应时间最长。
A、晶体管 B、继电器 C、SSR D、可控硅7、PLC输入阶段扫描到的输入信号存放到（ C ）A、ROM B、RAM C、输入映像寄存区 D、输出映像寄存区8、PLC输出阶段扫描到的输入出信号存放到（ D ）A、ROM B、RAM C、输入映像寄存区 D、输出映像寄存区9、西门子PLC令元件自保持ON的指令是( C ).A、RST B、OUT C、SET D、RET 10、与白金测温电阻温度传感器相匹配，输入可用（ A ）扩展模块A、EM231-RTD B、EM231 C、FX2N-4AD-PT D、FX2N-232BD11、S7-200系列PLC中JMP表示（ B ）指令A、下降沿有效 B、跳转 C、输入有效 D、输出有效12、S7-200当使用I0.0 、I0.1同时作高速计数器时，能在频率（ E ）kHZ时工作A、1 0 B、60 C、2 0 D、50 E、3013、S7-200PLC中，HSC0是归类于（ D ）。
A、普通继电器 B、计数器 C、特殊辅助继电器 D、高速计数器14、S7-200系列PLC中，实数除法指令是（ D ）A、DIV_B B、DIV C、DIV_D D、DIV_R15、对于输出，（ B ）输出既能用交流负载也能用直流负载A、晶体管 B、继电器 C、SSR D、可控硅16、SSR输出，负载电压在AC200V时，其开路漏电流（ E ）mAA、0.1 B、1 C、0.5 D、0.2 E、217、触摸屏的尺寸是5.7寸，指的是（ C ）A、长度 B、宽度 C、对角线 D、厚度18、指令EXP是（ C ）A、正弦函数指令 B、余弦函数指令 C、指数函数指令 D、平方根函数指令19、S7-200系列PLC中TONR是（ D ）指令A、输出保持 B、接通延时定时器 C、断开延时定时器 D、保持接通延时定时器 E、保持断开延时定时器20、S7-200系列PLC中T32是（ C ）。
A、100ms定时器 B、10ms定时器 C、1ms定时器 D、计数器21．世界上第一台PLC生产于（ c ）A．1968年德国 B．1967年日本 C．1969年美国 D． 1970年法国22. 下列不属于PLC硬件系统组成的是（ ）A. 用户程序 B.输入输出接口C. 中央处理单元 D.通讯接口23．PLC的系统程序不包括（ ）A.管理程序 B.供系统调用的标准程序模块C.用户指令解释程序 D.用户程序24. 以下哪条不是系统管理程序的主要功能( )A系统自检 B 运行时序分配管理C 程序执行 D 存储空间分配管理25. PLC的工作方式是( ) A 等待工作方式 B 中断工作方式C 扫描工作方式 D 循环扫描工作方式26. 在扫描输入阶段，PLC将所有输入端的状态送到( )保存A 输出映象寄存器 B变量寄存器C 内部寄存器 D 输入映象寄存器27. 通讯能力是指PLC与PLC、PLC与计算机之间的( ) 能力A.数据交换 B．数据运算C．数据传送 D．数据传送及交换28. PLC模块化结构的特点是（ ）A．拆卸容易，占地小B．检修方便，易更换C．易于编程，占地方小D．利于维护，功能扩充方便29. 下列PLC系列中不属于单元式结构的是（ ）A.西门子S7-200系列 B.三菱F1．F2系列C.欧姆龙CPM1A．CPM2A系列 D.西门子S7-400系列30. 下列不是小型PLC产品的是（ ）A.三菱公司的F1．F2．FXO B.欧姆龙的欧姆龙的CPM*系列C.西门子的S7-200系列 D. 西门子的S7-300系列31. 下列不属于大型PLC应用的场合是（ ）A.大规模过程控制B.分布式控制系统C.工厂自动化网络D.小型的机电产品32. 下列不属于PLC的模拟量控制的是（ ）A．温度 B．液位 C．压力 D．灯亮灭33. 下列不属于PLC的数据处理功能应用的场合是（ ）A.大．中型控制系统B.柔性制造系统C.机器人的控制系统D.普通机床电气系统34. 下列不属于PLC通信联网时用到的设备是（ ）A．RS-232或RS-422接口B．PLC专用通信模块C．普通电线D．双绞线．同轴电缆．光缆双绞线．同轴电缆．光缆35.PLC是在什么控制系统基础上发展起来的（ ）A．电气控制系统 B．单片机 C．工业电脑 D．机器人36.一般而言,PLC的I/O点数要冗余多少? （ ）A．10% B．5% C．15% D．20%37.PLC设计规范中,RS232通讯的距离是多少? （ ）A．1300M B．200M C．30M D．15M38.PLC的RS485专用通讯模块的通讯距离呢? （ ）A．1300M B．200M C．500M D．15M．39.PLC外围输入输出接口电路中控制电压一般是多少伏（ ）A．24V B．36V C．110V D．220V40. PLC外围输入输出接口电路中控制电压一般是直流还是交流（ ）A．交流 B，直流 C．混合式 D．交变电压41.请写出电磁兼容性英文缩写（ ）A．MAC B．EMC C．CME D．AMC 42.在PLC自控系统中,对于温度控制,可用什么扩展模块（ ）A．FX2N－4AD B．FX2N－4DA C．FX2N-4AD-TC D．FX0N－3A43.S7-300系列PLC普通输入点,输入响应时间大约是多少ms? （ ）A 100 ms ，B．10ms C．15 ms D．30 ms44.S7-200系列最多可以有多少个点的PLC? （ ） A．30 B．128 C 256 D．100045.S7-224系列最多能扩展到多少个点（ ） A．30 B．128 C 256 D．100046.M8013的脉冲输出周期是多少? （ ） A．5秒，B．13秒 C．10秒 D．1秒47．M8013的脉冲的占空比是多少? （ ） A．50% B．100% C．40% D．60%48.步进电机的控制脉冲的电压一般是（ C ）A.DC24V B.DC12V C.DC5V D.AC220V49．PLC电池电压降低至下限,应怎么处理: （ ） A．没关系 B．及时更换电池 C．拆下电池不管50．十六进制的1F,转变为十进制是多少? （ ） A．31 B．15 C．30 D．3251．一般而言,S7-300系列PLC的AC输入电源电压范围是多少? （ ） A．DC24V B．86-264VAC B．220－380VAC D．24VAC－220VAC52．PLC的RS485专用通讯板的通讯距离呢? （ ） A．1300M B．200M C．500M D．50M53．在PLC自控系统中,对于压力输入,可用什么扩展模块（ ） A．FX2N－4AD B．FX2N－4DA C．FX2N-4AD-TC D．FX2N－232BD54．十六进制的F,转变为十进制是多少? （ ） A．31 B．32 C．15 D．2955．S7-200系列PLC中,16位的内部计数器,计数数值最大可设定为（ ） A．32768 B．32767 C．10000 D．56． FX系列PLC中LDP,表示什么指令（ ） A．下降沿 B．上升沿 C．输入有效 D．输出有效57． FX系列PLC,主控指令应采用（ ） A． CJ B．MC C．GO TO D． SUB58． FX系列PLC中SET,表示什么指令（ ） A．下降沿 B．上升沿 C．输入有效 D．置位59． FX系列PLC中RST,表示什么指令（ ） A．下降沿 B．上升沿 C．复位 D．输出有效60． FX系列PLC中OUT,表示什么指令（ ） A．下降沿 B．输出 C．输入有效 D．输出有效61．M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？（ ） A．10 B．9 C．11 D．1262．M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（ ） A．10 B．9 C．11 D．563．M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？（ ） A．1 B．2 C．3 D．564．M0—M15中,M0数值为1,其它都为0,那么,K4M0数值等于多少？（ ） A．4 B．3 C．2 D．165．M8013是归类于（ ） A．普通继电器 B．计数器 C．特殊辅助继电器 D．高速计数器66．M8002有什么功能（ ） A．置位功能 B．复位功能 C．常数 D．初始化功能67．热继电器在电路中做电动机的什么保护？（ ） A．短路 B．过载 C．过流 D．过压68．PLC的输出方式为晶体管型时，它适用于哪种负载？（ ）A．感性 B．交流 C．直流 D．交直流69．二进制数等于十进制数的（ ）A．92 B．93 C．94 D．9570．步进电机的控制脉冲的电压一般是多少？（ ）A．DC24V B．DC12V C．DC5V D．AC220V71．步进电机的加减速是通过改变哪个参数实现的？（ ）A．脉冲数量 B．脉冲频率 C．电压 D．脉冲占空比72．步进电机旋转角度与哪个参数有关？（ ）A．脉冲数量 B．脉冲频率 C．电压 D．脉冲占空比73．PLC程序中,手动程序和自动程序需要（ ）A．自锁 B．互锁 C．保持 D．联动74．步进电机方向控制靠什么信号？（ ）A．开关量信号 B．模拟量信号 C．继电器换向 D．接触器换向75．步进电机的细分数代表什么含义？（ ）A．转一圈的频率 B．转一圈的脉冲C．速度 D．电机电流76．在一定的步进电机细分下,旋转角度和哪个参数有关？（ ）A．频率 B．脉冲数 C．脉冲电压 D．脉冲占空比77．如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生（ ）A．电机仍然精确运行 B．丢失脉冲,不能精确运行C．电机方向会变化 D．电机方向不变78．步进电机在超过其额定转速时,扭矩会（ ）A．增大 B．减小 C．不变 D．都有可能79．步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？（ ）A．并联一个电阻,2K欧,2W B． 并联一个电阻,1K欧,1WC． 串联一个电阻,2K欧,1W D． 串联一个电阻,2K欧,2KW80．触摸屏通过哪种方式与PLC交流信息？（ ）A．通讯 B．I/O信号控制 C．继电连接 D．电气连接81．触摸屏实现数值输入时,要对应PLC内部的（ ）A．输入点X B．输出点Y C．数据存贮器D D．定时器82．触摸屏实现按钮输入时,要对应PLC内部的（ ）A．输入点X B．内部辅助继电器M C．数据存贮器D D．定时器83．触摸屏实现数值显示时,要对应PLC内部的（ ）A．输入点X B．输出点Y C．数据存贮器D D．定时器84．触摸屏实现换画面时,必须指定（ ）A．当前画面编号 B．目标画面编号C．无所谓 D．视情况而定85．触摸屏不能替代传统操作面板的哪个功能（ ）A．手动输入的常开按钮 B．数值指拔开关C．急停开关 D．LED信号灯86．触摸屏是用于实现替代哪些设备的功能（ ）A．传统继电控制系统 B．PLC控制系统C．工控机系统 D．传统开关按钮型操作面板87．触摸屏密码画面设计,主要运用了触摸屏的哪个功能（ ）A．数值输入 B．数值显示 C．使用者等级 D．按钮开关88．触摸屏的尺寸是5．7寸,指的是（ ）A．长度 B．宽度 C．对角线 D．厚度89.常见的接近开关按感应的物体来分为( A )。
A)电感式/电容式 (B) PNP/NPN (C)常开/常闭 ( D)定时器/计数器90.一般要求模拟放大电路的输入电阻（A）（A）大些好，输出电阻小些好 （B）小些好，输出电阻大些好（C）和输出电阻都大些好 （D）和输出电阻都小些好91.状态的顺序可以自由选择，但在一系列的STL指令后，必须写入（C ）指令(A)MC (B)MRC (C)RET (D)END92. ( B )是PLC每执行一遍从输入到输出所需的时间.(A)8 (B)扫描周期 (C)设定时间 (D)3293.对于STL指令后的状态S，OUT指令与（ B ）指令具有相同的功能(A)OFF (B)SET (C)END (D)NOP94.助记符后附的（ B ）表示脉冲执行(A)（D）符号 (B)（P）符号 (C)（V）符号 (D)（Z）符号95.功能指令（C ）表示主程序结束 (A)RST (B)END (C)FEND (D)NOP二、选择题（每小题0.5分，共 分。
在每小题备选答案中选出一个正确答案，并将正确答案的代码填在题中括号内选对得分，不选、选错均不得分 1、 OUT指令不可用在对（C ）的输出A. Q B. M C. I D. S2、下列不属于PLC输出接口电路类型的是（ D ）A.继电器 B.可控硅 C.晶体管 D. IC电路3、 PLC的工作过程不包括（ B ）A. 程序处理 B. 自动刷新 C. 输入处理 D. 输出处理4、PLC的工作过程分为（ C ）阶段A. 两个 B. 三个 C. 四个 D. 五个5、 世界上第一台PLC是由（ B ）公司研制成功的A. 美国GE公司 B. 美国DEC公司 C. 日本三菱公司 D. 德国SIMENS公司6、 PLC通常的结构形式不包括是（ D ）A. 整体式 B. 叠装式 C. 模块式 D. 组装式7、S7-200小型可编程序控制器的CPU在（ A ）部分A.主机 B.I/O扩展单元 C. 工作状态指示 D.外部设备8、 在堆栈操作指令中（A ）是进栈指令。
A. LPS B. LPP C. LRD D. LSP9、PLC的输出接口中，既可以驱动交流负载又可以驱动直流负载的是（ C ）A. 晶体管输出接口 B. 双向晶闸管输出接口 C. 继电器输出接口 D. 任意接口10、选择PLC型号时，（ D ）是必须考虑的基本要素A. 功耗低 B. 先进性 C. 体积小 D. I/O点数11、 CALL是（ C ）指令A. 循环 B. 条件跳转 C. 子程序调用 D. 中断申请12、下列指令中减法指令是（ A ）A. SUB B. ADD C. DIV D. MUL13、 INC指令是（ A ）A. 加1指令 B. 减1指令 C. 乘1指令 D. 除1指令14、关于PLC的功能，下列观点正确的是（ B ）A.PLC具有强大的多种集成功能和实时特性B.PLC采用循环扫描工作方式C.PLC的抗干扰能力强，因此在工业控制中广泛采用D.以上全正确15、 CPU224型PLC的主机包括（ D ）A.工作方式开关 B.I/O扩展接口 C.工作状态指示 D.以上都是16、下列电器中不能实现短路保护的是（C ）。
A. 熔断器 B. 热继电器 C. 过电流继电器 D. 空气开关17、 使操作保持ON的指令是（ B ）A. SCR B. S C. SCRE D.R18、 使操作保持OFF的指令是（B ）A. SCR B. S C. SCRE D.R19、PLC梯形图顺序执行的原则是（A ）A.从左到右，从上到下 B.从右到左，从上到下 C.从左到右，从下到上 D.以上答案都不对20、应用梯行图编程时，线圈应在( A )A.母线的最右边 B.母线的最左边 C.母线的中间 D.都可以21、关于PLC的功能，下列观点正确的是（ B ）A.PLC具有强大的多种集成功能和实时特性B.PLC采用循环扫描工作方式C.PLC的抗干扰能力强，因此在工业控制中广泛采用D.以上全正确22、 小型PLC一般不支持哪种编程语言（ B ）A. 梯形图 B. C语言 C. 顺序功能图(SFC) D.语句表23、 FOR与NEXT指令是（ C ）A. 监控指令 B. 条件跳转指令 C. 循环指令 D.监视定时器指令24、并联一个动断的触点用下列哪一个指令( D )A. O B. A C. AN D. ON25、 目前PLC编程主要采用哪种工具进行编程（ A ）。
A. 电脑、手持编程器 B. 磁带、电脑 C. 手持编程器、磁带 D. 纸条、电脑26、下列哪一组指令不属于成对使用的指令（B ）A. LPS和LPP B. R和S C. JMP和LBL D. FOR和NEXT27、二进制数等于十进制数（B ）A. 92 B. 93 C. 94 D. 9528、 下列哪一组指令属于成对使用的指令（ C ）A. R和S B. EU和ED C. LPS和LPP D. OLD和ALD29、 下列哪一条指令不属于步进顺控指令系统（D ）A. LSCR B. SCRT C. SCRE D. SCR30、 PLC控制系统包括（ C ）两部分A. 继电器与PLC B. PLC与程序 C. 硬件与软件 D. I/O分配与梯形图31、S7-200系列PLC的扩展单元没有（ A ）A.CPU B.输入接口 C.输出接口 D.状态指示32、BCD码表示的十进制数是（C ）A. 615 B. 993 C. 267 D. 13733、JMP与LBL指令是（ B ）。
A. 子程序调用及返回指令 B.跳转与标号指令 C. 循环指令 D.监视定时器指令34、PLC的（ B ）程序要永久保存在PLC之中，用户不能改变A. 用户程序 B. 系统程序 C. 软件程序 D. 仿真程序35、数据传送指令MOV用来传送单个字节指令是（C ） A.B.C.D.36、 由1台PLC控制1台设备或1条简易生产线的是（ A ）A.单机控制系统 B.集中控制系统C.远程I/O控制系统 D.分布式控制系统37、逻辑运算结果在一个上升沿时（由OFF→ON）产生一个宽度为扫描周期的脉冲，用（ B ）指令A.LD B.EU C.ON D.ED38、可编程序控制器的编址就是对PLC内部的元件进行编码，字节编址中1个字节表示（ B ）位A.4 B.8 C.16 D.2439、 END指令是（ A ）A. 主程序结束指令 B. 子程序结束指令 C. 中断程序结束指令 D.以上都不是40、PLC的编程指令有( D )A. 基本指令 B. 顺序控制指令 C. 功能指令 D. 以上都是41、下列不属于PLC的定时器的定时精度的是（D ）。
A. 10ms B. 100ms C. 1ms D. 1000ms42、S7-200系列可编程序控制器CPU22X系列提供了不同的基本型号，以下（A ）不是CPU22X系列基本型号 A.CPU220 B.CPU222 C.CPU224 D.CPU22643、CPU224具有（ D ）个输入点 A.8 B.10 C.12 D.1444. 在控制线路中，如果两个动合触点串联，则它们是( B )关系A.或逻辑 B.与逻辑 C.非逻辑 D.与非逻辑45、TON指令是（A ）指令A. 通电延时型定时器 B. 有记忆的通电延时型定时器 C.断电延时型定时器 D. 计数器46、 CPU22X系列可编程序控制器具有2个RS-485通信口的是（ D ） A.CPU221 B.CPU222 C.CPU224 D.CPU22647、下列指令中乘法指令是（ D ）A. SUB B. ADD C. DIV D. MUL48、在堆栈操作指令中（ C ）是读栈指令。
A. LPS B. LPP C. LRD D. LSP49、减计数器的指令格式是（C ）A. CTU B. CTUD C. CTD D. TON50、 PLC内部在数据存储区为每一种元件分配一个存储区域，并用字母作为区域标志符，同时表示元件的类型其中T表示（ B ） A.变量存储器 B.定时器 C.计数器 D.顺序控制存储器51、区域标志符C表示（C ） A.变量存储器 B.定时器 C.计数器 D.顺序控制存储器52、 由1台PLC控制多台设备或数条简易生产线的是（ B ）A.单机控制系统 B.集中控制系统C.远程I/O控制系统 D.分布式控制系统53、在PLC中，可以通过编程器修改或增删的程序是（ B ）A.系统程序 B.用户程序 C.工作程序 D.任何程序54、 语句表程序设计语言特点有（ D ）A.采用助记符来表示操作功能，具有容易记忆，便于掌握的特点B.在编程器的键盘上采用助记符表示，具有操作的特点，可在无计算机的场合进行编程设计C.用编程软件可以将语句表与梯形图可以互相转换D.以上都是55、 下列电器中不能作为保护电器的是（ C ）。
A. 熔断器 B. 热继电器 C. 行程开关 D. 空气开关56、、现代工业自动化的三大技术支柱是（ D ）A. PLC、计算机、CAD/CAM B. PLC、计算机、网络 C. PLC、网络、CAD/CAM D. PLC、机器人、CAD/CAM58、不属于主令器件的是（B ）A.按钮 B.选择开关 C.铁壳开关 D. 行程开关59、 在左侧母线或线路分支点处初始装载一个常开触点，用（ A ）指令A.LD B.LDN C.O D.AN60、 在梯形图中表示并联连接一个常闭触点，用（C ）指令 A.LD B.LDN C.ON D.AN6 1.请从下列语句表指令中选择正确的一个( )A. BMB VB20,MB20 B. BCDI AC0 C. DTR AC0,VD100 D. LPS 62.请从下列语句表指令中选择正确的一个( )。
A. IBCD AC0 B. ROUND VW20,AC0 C. FND> VW100,VW300,AC0 D. LDI I0.063.请从下列语句表指令中选择正确的一个( )A. SWAP VD20 B. NOP 10 C. RLB VB10,2 D. INVW VW1064.请从下列语句表指令中选择正确的一个( )A. SQRT VD0,AC1 B. EXP VD200,AC0 C. /I VD20, AC0 D. AB<> MB10,MB2065.请从下列语句表指令中选择正确的一个( )A. TON T36,100 B. TOF T0 C. LDS 5 D. LRD66.执行下面一段程序对应的时序图为( )。
67．请从下列语句表指令中选择错误的一个（ ）A.LPS B.RLW 10,VB10 C.BIW VB10,QB0 D.INVD VD10068．请从下列语句表指令中选择错误的一个（ ）A.MOV B12,VB20 B.LDNI SM5.4C.NOP 4 D.SQRT VD10,AC069．请从下列语句表指令中选择错误的一个（ ）A.LN 16,VD100 B.BIR IB0, VB10C.BTI VW0,AC0 D.DTI AC0,VW2070．请从下列语句表指令中选择错误的一个（ ）A.ROUND VD0,AC1 B.ITD VW0,AC0C.ITB AC0,VB20 D.TRUNC VD30,8071．请从下列语句表指令中选择错误的一个（ ）A.LDR=VD20,VD30 B.TOF T35,60C.FIFO VB200,AC0 D.SLW MW2,272.请从下列语句表选项中选择错误的一个（ ）。
A.SWAP VD10 B.-I AC0,VW4C.TOF T35,6 D.= M0.073.请从下列语句表选项中选择错误的一个（ ）A.TODR *AC0 B.LRDC.FIFO SMW10,AC0 D.NOP74.请从下列语句表选项中选择错误的一个（ ）A.LDNI SM5.4 B.INVD SMD10C.DECW AC1 D.SQRT VD0,AC375.执行下面一段程序对应的时序图为：（ ） 得 分评分人三、判断题（每小题0.5分，共 分请在题后的括号里正确的填√，错误的填×判断正确的得分，判断错误、不答均不得分1．最初开发制造PLC的主要目的是为了保证控制系统可靠运行。
）2．PLC可以向扩展模块提供24V直流电源 ）3．系统程序是由PLC生产厂家编写的，固化到RAM中 ）4．PLC有与．或．非三种逻辑运算 ）5. PLC是一种数字运算操作的电子系统 ）6．梯形图中某一输出继电器的线圈“通电”时，对应的输出映像寄存器为0状态输出模块中对应的硬件继电器的线圈失电，其常开触点闭合，使外部负载通电工作 ）7．PLC在RUN工作模式时，执行一次扫描操作需的时间称为扫描周期 ）8．M8011是10ms时钟脉冲 ）9．M8012是1s时钟脉冲 ）10． M8013是1s时钟脉冲 ）11． M8014是1min时钟脉冲 ）12．M8002(初始化脉冲)：仅在M8000由OFF变为ON状态时的一个扫描周期内为ON ）13． T0~T199是FX2N中的分辨率为10毫秒的定时器 ）14．T200~T245是FX2N中的分辨率为10毫秒的定时器 ）15．T246~T249是FX2N中的分辨率为100毫秒的累计型定时器 ）16．C0~C99是FX2N中的16位减计数器 ）17．C100~C199是FX2N中的16位加计数器，电池保持 ）18．PLC中分支．子程序使用指针P，中断使用指针I。
）19．K表示十进制常数，H表示十六进制常数 ）20．在梯形图中，某个编号继电器和触点可以无限次使用如果同一继电器的线圈使用两次，PLC将其视为语法错误，绝不允许出现 ）21．梯形图中，除了输入继电器没有线圈，只有触点，其他继电器既有线圈，又有触点 ）22． 在FX2N系列中，输入继电器和输出继电器采用十进制 ）23． ANDF指令是上升沿检测并联连接指令，仅在指定操作元件的上升沿接通一个扫描周期 ）24．ANDP指令是下降沿检测串联连接指令，仅在指定操作元件的下降沿接通一个扫描周期 ）25． ANB是两个或两个以上的触点串联电路之间的并联 ）26． ORB是两个或两个以上的触点串联电路之间的并联 ）27． MPS指令．MRD指令及MPP指令均为不带操作元件的指令，其中MPS指令和MPP指令必须配对使用 ）28． FX2N系列PLC定时器的最长定时时间为3276.7S，如果需要更长的时间，可以使用计数器．多个定时器的组合或定时器与计数器的组合来获得较长的延时时间 ）29． 在PLC控制电路中，停止按钮使用常开触点和常闭触点时，PLC控制程序相同 ）30． FX-40MR表示为FX系列，I/O总点数为40点，该模块为基本单元，采用继电器输出。
31． FX-8EYR表示为FX系列，8个输入输出点，扩展模块 ）32． 有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它接在PLC的输入端，用梯形图来实现电动机的过载保护 ）33．在用PLC控制电机正反转过程中，电机要实现软件与硬件双重互锁 ）34． 与主控触点相连的触点必须使用LD或LDI指令 ）35． SET；复位指令，使操作保持ON的指令 ）36． RST：置位指令，使操作保持OFF的指令 ）37． PLF:下降沿微分输出指令 ）38．PLS：上升沿微分输出指令 ）39．在同一个程序中，同一元件的线圈使用了两次或多次，称为双线圈输出，梯形图中可以出现双线圈 ）40． 在设计串联电路时，应将单个触点的支路放在右边，设计并联电路时，应将单个触点的支路放在上面 ）41． 输出类元件（OUT．MC．SET．RST．PLS．PLF和大多数应用指令）应放在梯形图的最右边 ）45．在继电器电路图中，触点可以放在线圈的左边，也可以放在线圈的右边，但是在梯形图中，线圈和输出类指令（例如RST．SET和应用指令）必须放在电路的最右边 )46．并行数据通信是指以字节或字为单位的数据传输方式。
)47．手动复位型热继电器，其常闭触点可以在PLC的输出电路中与控制电动机的交流接触器的线圈串联 ）48． PLC的价格与I\O点数有关，减少输入\输出点数是降低硬件费用的主要措施 ）49．绘制顺序功能图时，两个步绝对不能直接相连，必须用一个转换将它们隔开 ）50．绘制顺序功能图时，两个转换也不能直接相连，必须用一个步将它们隔开 ）51． 在顺序功能图中，不需用初始化脉冲M8002的常开触点作为转换条件，将初始步预置为活动步 ）52． 使用STL指令时，与STL触点相连的触点应使用LD或LDI指令 ）53．STL指令梯形图程序的结束处，一定要使用RET指令，才能使LD点回到左侧母线上 ）54．使用STL指令时允许双线圈输出 ）55．STL指令可以与MC-MCR指令一起使用 ）56． 并行序列或选择序列中分支处的支路数不能超过8条，总的支路数不能超过16条 ）58． IST指令与STL指令一起使用，专门用来设置具有多种工作方式的控制系统的初始状态和设置有关的特殊辅助继电器的状态 ）59． INV指令在梯形图中用一条与水平成45°的短线来表示，它将执行该指令之前的运算结果取反。
）60．位组合元件是一种字元件 ）61． 在可编程序控制器中，用4位BCD码表示一位十进制数据，将4位“位元件”成组使用，称为位组合元件 ）62． K4X000是指X017~X010．X007~X000 16位输入继电器的组合 ）63． 变址寄存器（V/Z）通常是用来修改器件的地址编号，由两个16位的数据寄存器V和Z组成，指令MOV D5V D10Z中，如果V=8和Z=14,则传送指令操作对象是这样确定的：D5V是指D13寄存器，D10Z是指D24数据寄存器，执行该指令的结果是将数据寄存器D13的内容传送到数据寄存器D24中 ）64． 与基本指令不同，功能指令不是表达梯形图符号键的相互关系，而是直接表达本指令的功能 ）65． 功能指令按处理数据的长度分为16位指令和32位指令其中32位指令在助记符前加“D”，如MOV是16位指令，DMOV是32位指令 ）66． 在指令助记符后标有“P”的为脉冲执行型指令，无“P”的为连续执行型指令 ）67． 指令MOV为传送指令，如MOV K50 D1,是指将K50传送到D1中 ）68． CMP是两数比较指令。
）69． ZRST为区间比较指令可将指定的元件号范围内的同类元件成批复位 ）70． 计数器必须用RST指令清零 ）76．触点比较指令相当于一个触点，指令执行时，比较两个操作数[S1]．[S2]，满足比较条件则触点闭合LD=．LD>，LD<，LD<>，LD<=，LD>=六条指令属于LD类触点比较指令 ）77．ROR是用来对[D]中的数据以n位为单位进行循环左移（ ）78．下图循环移位格式中，若[D]使用位组合元件，则只有K4（16位指令）或K8（32位指令）有效，即形如：K4Y10．K8M0等 （ ）79．ROL是用来对[D]中的数据以n位为单位进行循环左移（ ）80． PLC处于RUN模式时可以与可编程设备通讯 ）81．PLC的工作方式是等待扫描的工作方式 ）82． 串行数据通信是以二进制的位为单位的数据传输方式 ）83．RS232和RS485接口是计算机和PLC都有通用的串行口通信接口 ）84．RS-232串行通信接口使用的是正逻辑 ）85．RS-232串行通信的传输速率较高，可以远距离传输 )86．梯形图程序指令助记符和操作数组成。
)87．字节循环移位指令的最大移位位数为8位 )88．PLC的输入电路均采用光电耦合隔离方式 ）89．PLC扫描周期主要取决于程序的长短 )90．子程序可以嵌套，嵌套深度最多为8层 ）91．FX系列PLC可进行间接寻址的存储器是X．Y．M．S．T．C．D及P. （ ）92． 定时器定时时间长短取决于定时分辨率 )93．在进行系统设计选择PLC时，应该留有20％-30％的I/O备用量 ）94．晶体管输出是无触点的，输出最大负载为纯电阻负载0.3A/点( )95．继电器输出既可以控制交流负载，也可以控制直流负载，纯电阻负载2A/点，感性负载80VA，可以做频繁启动控制 )96． 辅助继电器没有输出接点，可以驱动外部负载 ）97．PLC不具备数据处理能力，只能进行逻辑控制 )98．PLC是一个应用于工业控制环境下的特殊的工业控制计算机，其抗干扰能力优于一般的计算机 )99．利用多个定时器串联可以实现较长时间的延时 ）100．C计数器的当前值大于等于预置数K时线圈为ON，继续计数 )101．世界上第一台PLC生产于1969年美国。
）102. PLC的运算和控制中心是CPU )103． PLC中的存储器是一些具有记忆功能的半导体电路 ）104．PLC中使用的存储器有只读存储器ROM和随机存储器RAM两种 ）105． PLC中输入接口电路的作用是通过输入端子接受现场的输入信号，并将其转换成CPU能接受和处理的数字信号 ）106．PLC中只有直流输入接口电路采用光电耦合器进行隔离 ）107．PLC中只有交流输入接口电路采用光电耦合器进行隔离 ）108．PLC中扩展接口的作用是为连接各种扩展模块设计的专用接口 ）109．目前大部分PLC均采用开关式稳压电源供电 ）110．大型PLC系统多采用模块式结构 ）111、子程序的只有在主程序调用后才被执行 ) ×112、特殊继电器SM0.1是100MS时钟脉冲 ) ×113、SM0.1是禁止全部输出特殊辅助继电器 ）×114、PID指令的应用，使PLC可以实现闭环控制( ）√115、S7-200系列PLC中，计数器、定时器能用RST复位 ) ×116、S7-200系列PLC中，指令ENI表示允许中断 ) √117、S7-200系列PLC中，指令MOV是把源的数据传送到指定目标内。
) √ 118、S7-200系列PLC中，CTUD不是增减计数器指令（ ）×119、S7-200系列置初始状态指令能自动设定与各个运行方式相对应的初始状态（ ）√120、【S Q0.0 32】能对Q0.0至Q3.7成批置位 ）√121、【BMD VD200 VD300 40】是正确的（ ）√122、【ROUND VW300 VW500】是正确的（ ）×123、S7-200系列CPU224用ＰＬＳ指令，必须用晶体管输出 ）√124、允许S7-200系列PLC在Profibus-DP中作为主站使用 ) √125、S7-200系列PLC中，用模拟量输入/输出模块时，电流/电压信号的接线是相同的 ）×126、步进电机的制动力矩指步进电机没有通电的情况下，定子锁住转子的力矩 ) √127、S7-200系列PLC中，特殊辅助继电器sm0.5能用于电池电压异常低报警 ) ×128、S7-200系列PLC中，SQRT是平方根函数指令 ( )√129、步进电机的力矩会随转速的升高而下降 ) √130、继电器输出类型的PLC能输出脉冲控制步进电机。
) ×131、EM232是模拟量输出模块 ) √132、RS232通讯距离比RS422的短 ) √ 133、西门子CPU226有24点输入，16点输出，2路模拟量输入和1路模拟量输出 ) ×134、西门子EM277通讯模块是通信输出板 ) √135、西门子EM223是用模拟量输入/输出模块 ) ×136、（ ）晶体管型输出响应快，因此用其带动交流接触器比继电器型效果好137、（ ）PLC有加减乘除等数学运算功能，高档机型有开平方、正弦、求商等功能138、（ ）PLC输入信号包括开关、按钮、旋转编码器、震动测试仪、压力传感器等139、（ ）PLC输出端子可以接继电器、接触器、电动执行器、电磁阀、电动机等140、（ ）与上位电脑联网运行的PLC，在电脑死机或通讯中断后，将停止工作141、（ ）PLC在遇到停电故障后，内部所有继电器复位为OFF状态142、（ ）当程序出现部分丢失时，有可能继续执行程序，也有可能报警停机143、（ ）计数器CNT的设定值可以是常数、数据存储器、输入通道等144、（ ）如果END指令后有程序，PLC将继续执行END后程序，但是不对外输出。
145、（ ）PLC的输出指示灯亮表示该点已经输出，灭表示该点有故障146、划分大、中和小型PLC的主要分类依据是存储容量× ）147、低压断路器又称为自动空气开关 √ ）148、接触器不具有欠压保护的功能√ ）149、定时器不同的时基标准，定时精度，定时范围和定时器刷新的方式不同 √ ）150、TOF是记忆型通电延时定时器指令× ）151、计数器用于累计计数输入端接收到的由断开到接通的脉冲个数√ ）152、梯形图程序设计语言。
