施工方案-双面水泥基聚氨酯板涂料饰面要点

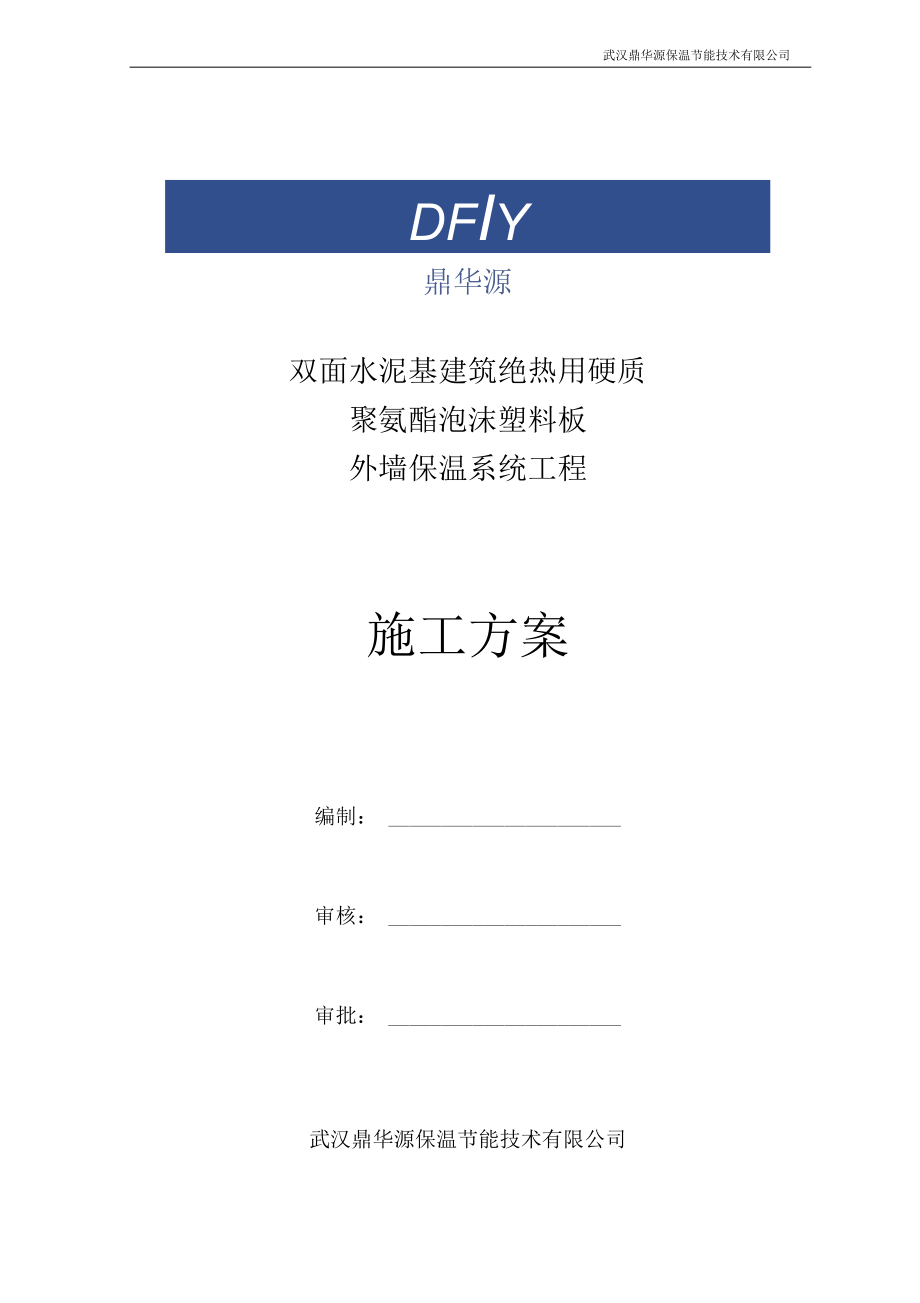

武汉鼎华源保温节能技术有限公司dfIy鼎华源双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板外墙保温系统工程施工方案编制： 审核： 审批： 武汉鼎华源保温节能技术有限公司年 月日目录1、 编制依据 12、 工程概况 13、 施工部署 14、 需发包方配合的工作 25、 外保温施工条件 26、 工程材料性能指标 37、 材料配制 48、 施工工艺 59、 工程质量控制 8十、 质量验收 9H^一、安全文明施工 10十二、现场材料管理 10编制依据：1 .《墙身一外墙外保温(节能 65%)》(88J2- 9)2 .《建筑装饰装修工程质量验收规范》(GB50210-2001)3 .《民用建筑节能设计标准》(DBJ01 —602—2004)4 .《外墙外保温施工技术规程》(DBJ/T01 - 38 - 2002)5 .《外墙外保温工程技术规程》(JGJ 144-2004)6 .《膨胀聚苯板薄抹灰外墙外保温系统》(JG 149-2003)7 .《居住建筑节能保温工程施工质量验收规范》 (DBJ 01-97-2005)8 .《硬泡聚氨酯板薄抹灰外墙外保温系统材料》 JG/T420-2013工程概况：工程概况：双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板保温系统保温体系如下:涂料饰而 百推而砂浆.内配I和I网孔 耐碱网格布,阳角部位嵌入外 墙9用25*25川条条3、满刷专"J界面剂,ii 人安装锚固件，捋丁米4-6个 ，7、粘结f沙浆1：双面水泥基聚氨酯板3枸/处理加备..打…二体 外墙外保温体系戒面图施工部署项目组织机构项目经理现场负责人技术员安全员质检员4、 施工前准备工作：1 .提供施工要求及技术交底文件。

2 .建筑外墙做保温层前，对墙面平整度大于10 nlm的部位应由总包方剔除，发包 方应保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空 鼓、线角顺直、整体坚实、充分干燥，以确保外保温的质量3 .外墙外保温施工过程中如有施工要求的变化应以最短的时间内出据书面洽 商，以使双方及时更改减少损失4 .由于发包方及天气异常及人工不可抗拒的因素造成工期拖延应及时给予书面 确认并相应调整施工计划5 .及时解决施工用水、电、脚手架或吊篮、库房、工人宿舍等必要条件，协助 解决工人用餐问题6 .对已施工完成的部分及时分层验收7 .协调各工种间的工序搭接，严防交差污染以保证外墙面的整体形象5、 外保温施工条件：1 .基层墙体应符合《混凝土结构工程施工质量验收规范》 (GB50204-2002)和《砌体工程施工质量验收规范》(GB50203-2002)的要求完成雨水管卡、设备洞口管道的安装，安装时要考虑保温层的厚度，并将洞口四周用水泥砂 浆抹平，所有的墙面需干燥2 .堵抹洞口四周的缝隙，门窗洞口经过验收，洞口尺寸位置达到设计和质量要 求；门窗框或副框应已经立完，按设计要求先安装好所有的成品门窗要提 前保护。

3 .操作地点环境和基底温度不低于 5C,风力不大于5级，雨天不应施工，如 突然降雨应采取有效措施，防止雨水冲刷墙面，双面水泥基建筑绝热用硬质 聚氨酯泡沫塑料板粘贴在一天内的采取防水措施，如用塑料布覆盖粘结缝， 防止雨水冲刷粘结砂浆4 .脚手架安装完毕，要符合国家安全规范要求，满足保温施工作业要求5 .要求现场提供有380伏、220伏电源和水管接口6 .材料进场后组织有关人员进行验收材料应分类挂牌存放双面水泥基建筑 绝热用硬质聚氨酯泡沫塑料板成捆立放，防雨防潮；钢丝网也应防雨存放；干混料存放应注意防雨防潮和保质期7 .施工工具有壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗 砂纸、电动搅拌器、冲击钻、抹子、压子、锤子、阴阳角抿子、托线板、 2M靠尺等6、 工程材料性能指标：1.胶粘剂的主要性能指针:试验项目性能指针胶液胶粉压剪胶接强度,Mpa （与基准水泥砂浆）原强度 >1.00.8耐水 >0.80.6拉伸胶接强度,Mpa （与基准水泥砂浆）原强度 >1.00.7耐水 >0.60.5拉伸胶接强度,Mpa（与20kg/m3双面水泥基 建筑绝热用硬质聚氨酯泡沫 塑料板）原强度 >0.10耐水 >0.08可操作时间>2.0 h2.双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板的主要性能指针:试验项目性能指针表观密度3>35kg/m3导热系数<0.024 W/M.K压缩强度>150kMPa陈化时间d自然养护>42蒸气养护（60 C）>5吸水率（浸水96h）%<1.53.界面剂主要技术指标:项目单位指标外观--乳白色均匀液体界面砂浆压 剪粘接强度原强度MPa>0.70耐水MPa>0.50耐冻融MPa>0.50应符合《建筑用界面处理剂应用技术规程》（DBJ/T01—40— 1998）规定要求。

存运要求：5〜30c条件下贮存，贮存期为6个月，防晒按非危险品办理运输4.耐碱型玻璃纤维网格布技术要求试验项目性能指针（标准网布）网孔中心距，mm5X5单位回积质重，g/ m2>160断裂应变，％<5耐碱断裂强力保留率（经纬向），％>90断裂强力（经 纬向），N/50 nlm>1250含胶量，％耐碱玻纤网格布>8耐碱型玻纤网格布>205.抹面砂浆性能指针及存运条件项目单位指标砂浆稠度mm80-130可操作时间h2拉伸粘结强度，28dMPa>0.8浸水拉伸粘结强度，7dMPa>0.6渗透压力比%>200抗弯曲性-5%f曲父形无裂纹5〜30c条件下贮存，贮存期6个月可按非危险品办理运输6.锚栓的主要性能指针:试验项目技木指标塑料套管外径mm8--10启效锚固浓度mm>25塑料圆盘直径mm>50单个锚栓最大拉力承载力（包含安 全系数后）及达到此承载力的位移>C25混凝土，> 0.24Kn,< 1mm单个锚栓热传导系数（W/K）<0.0037.水泥：强度等级42.5普通硅酸盐水泥，水泥性能存运符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）的要求8.中砂：应符合《普通混凝土砂质量标准及检验方法》 （JGJ-92）细度模数的规定,含泥量少于3%。

7、 材料配制1 .配制聚合物粘结砂浆根据生产厂使用说明书提供的配合比：粘结砂浆干粉料：水=4: 1 （质 量比）配制，专人负责，严格计量，机械搅拌，确保搅拌均匀拌好的粘结 砂浆在静停20分后，还需经二次搅拌才能使用配好的料注意防晒避风，以 免水分蒸发过快一次配制量应在可操作时间 2h内用完2 .抹面砂浆的配制抹面砂浆：水=10: 3重量比用砂浆搅拌机或手提搅拌器搅拌均匀抹面砂浆不得任意加水，应在2h内用完8、 操作工艺及施工要点1 .施工工艺基面准备I |材料准备测量放线、挂基准线 |配粘贴砂浆+ ♦ *刷粘贴砂浆粘贴双面水泥基聚氨酯板尼龙胀栓固定 打磨、修整、隐检满刷界面剂配制抹面砂浆 ►抹底层抹面砂浆压入耐型网格布伸缩缝处理 ］阳角部位嵌入阳角条抹面层心面砂浆修整,验收涂料施工验收2 .施工要点：1）弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、 垂直控制线及伸缩缝线、装饰缝线等2）挂基准线在建筑外墙大角（阳角、阴角）及其它必要处挂垂直基准钢线，每个 楼层适当位置挂水平线，以控制双面水泥基建筑绝热用硬质聚氨酯泡沫塑 料板的垂直度和平整度3）配制聚合物砂浆胶粘剂根据生产厂使用说明书提供的配合：粘结砂浆干粉料：水=4: 1,专 人负责，严格计量，机械搅拌，确保搅拌均匀。

拌好的胶粘剂在静停 20分后，还需经二次搅拌才能使用配好的料注意防晒避风，以免水分蒸发过快 一次配制量应在可操作时间45分钟内用完4）粘贴翻包网格布凡在粘贴的双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处 ），都应做网格布翻包处理，做法参见洞口做法5）粘贴双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板外保温用双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板标准尺寸为600mrK 900mm 600mrK 1200mnW种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直整块墙面的边角应用最小尺寸超过 300mm 的双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板，双面水泥基建筑绝热用 硬质聚氨酯泡沫塑料板的拼缝不得正好留在门窗口的四角处当采用粘贴方式固定双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板 时，粘贴方式有点框法和条粘法点框法适用于平整度较差的墙面，应保 证粘结面积不小于40%加强处见个体工程设计；条粘法适用于平整度较好 的墙面不得在双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板侧面涂抹胶 粘剂排板时按水平顺序排列，上下错缝粘结，阴阳角应做错荏处理粘双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板应用专用工具轻揉、均匀挤压双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板， 随时用2m靠尺和托线板检查平整度和垂直度。

粘双面水泥基建筑绝热用硬质聚氨酯泡沫塑 料板时应注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”板缝 拼严，缝宽超出2mm时用相应厚度的双面水泥基建筑绝热用硬质聚氨酯泡 沫塑料板片填塞拼缝高差不大于1.5mm否则应用砂纸或专用打磨机具打 磨平整6）锚固件固定设计要求采用机械锚固件固定双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板时，锚固件安装应至少在胶粘剂使用 24h后进行，用电锤（冲击钻）在双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板表面向内打孔，孔径视锚 固件直径而定，进墙深度不得小于设计要求拧入或敲入锚固钉，钉头和 园盘不得超出板面，锚固件数量与型号根据设计要求确定， 每平米不少于4 个7）刷界面剂板面处理双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板粘结 48h后进行界面拉毛处理，要求涂刷均匀8）配制抹面砂浆按照生产厂提供的配合比：抹面砂浆：水=10: 3重量比用砂浆搅拌机 或手提搅拌器搅拌均匀3min倒出抹面砂浆不得任意加水，应在 2h内用 UG o配制抹面砂浆，做到计量准确，机械二次搅拌，搅拌均匀配好的料 注意防晒避风，一次配制量应控制在可操作时间内用完，超过可操作时间 后不准再度加水（胶）使用。

9）抹底层抹面砂浆双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板安装完毕检查验收后进 行聚合物砂浆抹灰抹灰分底层和面层两次在双面水泥基建筑绝热用硬 质聚氨酯泡沫塑料板面抹底层抹面砂浆，厚度 1-3 mm同时将翻包网格布 压入砂浆中门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中10）贴压网格布将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布 压入砂浆的表层，要平整压实，严禁网格布皱褶网格布不得压入过深， 表面必须在底层砂浆之外单张网格布长度不宜大于3ml铺贴遇有搭接时， 必须满足横向100 nlm、纵向80 nlm的搭接长度要求11）外墙阳角部位在施工抹面砂浆的同时嵌入外墙专用 25*25阳角条，要求垂直，不偏线12）抹面层抹面砂浆在底层抹面砂浆凝结前再抹一道抹面砂浆抹面，厚度 1-2 mm,仅以覆盖网格布、微见网格布轮廓为宜面层砂浆切忌不停揉搓，以免形成空鼓砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、 阴阳角、挑台等部位在连续墙面上如需停顿，面层砂浆不应完全覆盖已 铺好的网格布，需与网格布、底层砂浆呈台阶形坡荏，留荏间距不小于150 mm,以免网格布搭接处平整度超出偏差。

13 ） “缝”的处理外墙外保温可设置伸缩缝、装饰缝.在结构沉降缝、温度缝处也应做相 应处理留设伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起 出，修整缝边缝内填塞发泡聚乙烯圆棒 （条）作背衬，直径或宽度为缝宽 的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的50-70%沉降缝与温 度缝根据缝宽和位置设置金属盖板，以射钉或螺丝紧固14）加强层做法考虑首层与其它需加强部位的抗冲击要求，在标准外保温做法基础上 加铺一层网格布，并再抹一道抹面砂浆抹面，以提高抗冲击强度在这种 双层网格布做法中，底层网格布可以是标准网格布，也可以是质量更大、 强度更高的增强网格布，以满足设计要求的抗冲击强度为原则加强部位 抹面砂浆总厚度宜为5-7mm0在同一块墙面上，加强层做法与标准层做法 间应留设伸缩缝15）装饰线条做法装饰缝应根据建筑设计立面效果处理成凹型或凸型 凸型称为装饰线,以双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板来体现为宜 ，此处网格布与抹面砂浆不断开.粘贴双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板时 ： 先弹线标明装饰线条位置，将加工好的双面水泥基建筑绝热用硬质聚氨酯 泡沫塑料板线条粘于相应位置.线条突出墙面超过200mm寸，需加设机械固 定件.线条表面按普通外保温抹灰做法处理。

凹型称为装饰缝 ，用专用工具在双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板上刨出凹槽再抹防护层砂 浆16）在窗洞口等处应沿 45方向增贴一道网格布（200X 300mm翻包网宽 100mmHl17）抹面砂浆抹完后，严禁在此面层上抹普通水泥砂浆腰线、口套线或刮涂刚 性腻子如：水泥腻子、石膏腻子等9、 质量控制1 .外墙外保温工程所用材料，应按设计要求选用，并符合本规程及国家和市有关 标准的要求.生产厂应提供盖有法定检测部门出具的检测报告及出厂合格 证用户如要求对某些重要性能进行复试，可由双方在合同中另行约定2 .外墙外保温工程施工前，应装好门窗框或铺框，阳台栏杆和预埋铁件等，并将 墙上的施工孔洞堵塞密实3 .外墙外保温工程应在基体或基层的质量检验合格后 ，方可施工4 .胶粘剂和抹面砂浆的配合比，原材料计量必须符合相关规范和材料生产厂家 的要求5 .胶粘剂和抹面砂浆的配制应使用机械搅拌，超过凝结时间的不准使用6 .以粘结为主的每块双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板与墙面的总粘结面积不得小于40%.双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板必须 与墙面粘结牢固,无松动和虚粘现象需安装锚固件的墙面，锚固件数量和锚 周深度不得低于设计要求。

7 .双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板安装应上下错缝，各双面水泥 基建筑绝热用硬质聚氨酯泡沫塑料板间应挤紧拼严 ，不得有“碰头灰”，超出2mm勺缝隙应用相应宽度的聚苯薄片填塞,不得用砂浆填塞8 .双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板安装的允许偏差应符合下表的 规定双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板安装的允许偏差及检查方法表6.8项目允许偏差mm检查方法表向平整3用2m靠尺,楔形塞尺检查立面垂直3用2 m托线板检查阴、阳角垂直3用2 m托线板检查阳角方正3用200mmJ尺检查接缝局差1.5用直尺检查9.网格布应横向铺设，压贴密实，不得有空鼓，皱褶，翘曲，外露等现象.搭接宽度 左右不得小于lOOmmX下不得小于80mm.10 .抹面砂浆总厚度宜为3—5mm首层加强时宜为5—7mm.工程验收1 .外墙外保温工程应在双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板粘贴完后 进行隐检，抹灰完成后进行验收2 .外墙外保温工程验收时应检查下列文件和记录：1）外墙外保温工程的施工图，设计说明及其它设计档2）外墙外保温工程所用材料的产品合格证书，盖有CAL和CAMO勺法定检测部 门出具的检测报告，进场验收记录。

3 .外墙外保温工程的检验批和检查数量应符合下列规定：以每 500—1000褶划分为一个检验批，不足500褶也应划分为一个检验批，每个检验批每100 1tf应 至少抽查一处，每处不得小于10 m204 .抹面砂浆与双面水泥基建筑绝热用硬质聚氨酯泡沫塑料板必须粘结牢固 ,无脱层，空鼓网格布不得外露检验方法：观察 ，用小锤轻击检查，检查施工 记录5 .保温墙面层的允许偏差,应符合表7.6的规定保温墙面层允许偏差及检验方法 表7.6项目允许偏差mm检查方法表向平整4用2m靠尺,楔形塞尺检查立面垂直4用2 m托线板检查阴、阳角垂直4用2 m托线板检查阳角方正4用200mmJ尺检查伸缩缝（装饰线）平直3拉5m线和直尺检查6.保温面层的外饰面质量应符合相应的施工及验收规范十一、安全文明施工施工现场的科学化管理，将大大提高文明施工水平,加快工程进度，搞好材料节 约为了使我工地达到市文明施工工地的标准，特采取以下措施：1 .施工现场成立安全组织，项目经理任组长，现场工长为副组长，并设置安全员, 搞好安全交底，安全教育，严格执行安全规范的安全标准2 .进场施工的人员须戴安全帽，安全带，不允许穿拖鞋.不允许在施工现场吸烟， 遵守治安条例，不许打架斗殴。

3 .上外架之前，要认真检查架子是否符合安全规范，坚决杜绝违章作业十二、现场材料管理1 .要设置专职材料员，对工程所用材料，强化质量认证制度.对不符合要求的材 料，坚决不可入库2 .做好出库入库工作，并对施工部位的材料消耗，做严格的记录3 .材料的包装，要及时的回收，并注意材料的防窃，防火工作。
