滑动轴承概述

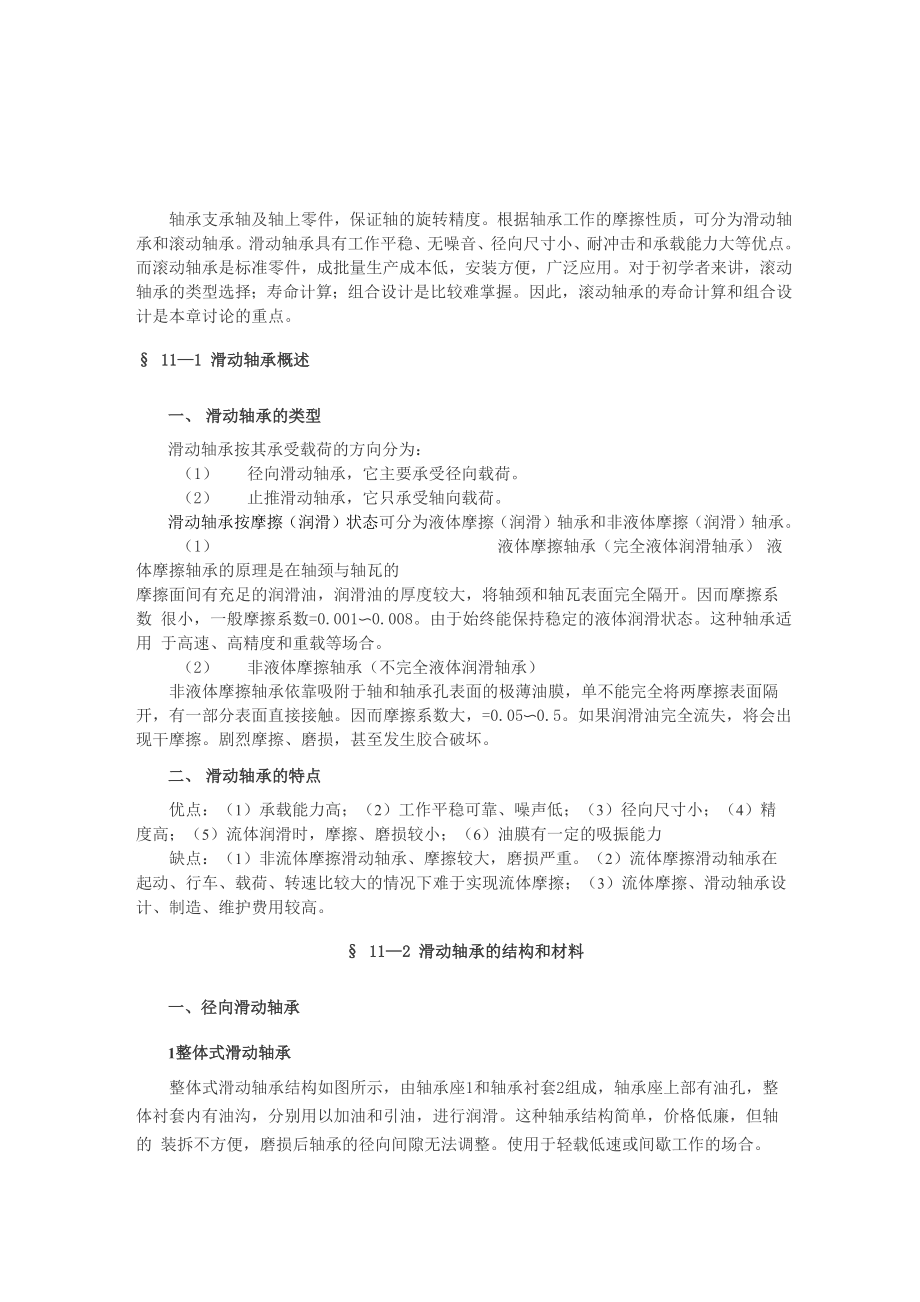

轴承支承轴及轴上零件，保证轴的旋转精度根据轴承工作的摩擦性质，可分为滑动轴 承和滚动轴承滑动轴承具有工作平稳、无噪音、径向尺寸小、耐冲击和承载能力大等优点 而滚动轴承是标准零件，成批量生产成本低，安装方便，广泛应用对于初学者来讲，滚动 轴承的类型选择；寿命计算；组合设计是比较难掌握因此，滚动轴承的寿命计算和组合设 计是本章讨论的重点§ 11—1 滑动轴承概述一、 滑动轴承的类型滑动轴承按其承受载荷的方向分为：（1） 径向滑动轴承，它主要承受径向载荷2） 止推滑动轴承，它只承受轴向载荷滑动轴承按摩擦（润滑）状态可分为液体摩擦（润滑）轴承和非液体摩擦（润滑）轴承1） 液体摩擦轴承（完全液体润滑轴承） 液体摩擦轴承的原理是在轴颈与轴瓦的摩擦面间有充足的润滑油，润滑油的厚度较大，将轴颈和轴瓦表面完全隔开因而摩擦系数 很小，一般摩擦系数=0.001〜0.008由于始终能保持稳定的液体润滑状态这种轴承适用 于高速、高精度和重载等场合2） 非液体摩擦轴承（不完全液体润滑轴承）非液体摩擦轴承依靠吸附于轴和轴承孔表面的极薄油膜，单不能完全将两摩擦表面隔 开，有一部分表面直接接触因而摩擦系数大，=0.05〜0.5。

如果润滑油完全流失，将会出 现干摩擦剧烈摩擦、磨损，甚至发生胶合破坏二、 滑动轴承的特点优点：（1）承载能力高；（2）工作平稳可靠、噪声低；（3）径向尺寸小；（4）精 度高；（5）流体润滑时，摩擦、磨损较小；（6）油膜有一定的吸振能力缺点：（1）非流体摩擦滑动轴承、摩擦较大，磨损严重2）流体摩擦滑动轴承在 起动、行车、载荷、转速比较大的情况下难于实现流体摩擦；（3）流体摩擦、滑动轴承设 计、制造、维护费用较高§ 11—2 滑动轴承的结构和材料一、径向滑动轴承1整体式滑动轴承整体式滑动轴承结构如图所示，由轴承座1和轴承衬套2组成，轴承座上部有油孔，整 体衬套内有油沟，分别用以加油和引油，进行润滑这种轴承结构简单，价格低廉，但轴的 装拆不方便，磨损后轴承的径向间隙无法调整使用于轻载低速或间歇工作的场合2. 对开式滑动轴承对开式滑动轴承结构如图所示，由轴承座、轴承盖、对开式轴瓦、双头螺柱和垫片组成 轴承座和轴承盖接合面作成阶梯形，为了定位对中此处放有垫片，以便磨损后调整轴承的 径向间隙故装拆方便，广泛应用3. 自动调心轴承结构如图所示，其轴瓦外表面作成球面形状，与轴承支座孔的球状内表面相接触，能自 动适应轴在弯曲时产生的偏斜，可以减少局部磨损。

适用于轴承支座间跨距较大或轴颈较长 的场合二、 止推滑动轴承止推滑动轴承结构如图所示，可分为三种形式：实心止推滑动轴承，轴颈端面的中部压强比边缘的大，润滑油不易进人，润滑条件差 空心止推滑动轴承，轴颈端面的中空部分能存油，压强也比较均匀，承载能力不大多环止推滑动轴承，压强较均匀，能承受较大载荷但各环承载不等，环数不能太多三、 轴承材料滑动轴承的主要失效形式：磨损和胶合、疲劳破坏等1. 所以对轴承材料的要求：主要就是考虑轴承的这些失效形式，对轴承材料的要求如下，(1) 足够的抗拉强度、疲劳强度和冲击能力；(2) 良好的减摩性、耐磨性和抗胶合性；(3) 良好的顺应性，嵌入性和磨合性；(4) 良好的耐腐蚀性、热化学性能(传热性和热膨胀性)和调滑性(对油的吸附能力)(5) 良好的塑性具有适应轴弯曲变形和其他几何误差的能力6) 良好的工艺性和经济性等轴瓦可以由一种材料制成，也可以在轴瓦内表面浇铸一层金属衬即轴承衬2、常用材料：(1) 铸铁：灰铁；球铁------性能较好，适于轻载、低速，不受冲击的场合2) 轴承合金——由锡(Sn)、铜(Pb)、锑(Sb)、铜(Cu)等组成3) 铜合金 锡青铜、铅青铜、铝青铜(4) 铝基合金：可做成单金属轴瓦，也可做成双金属轴瓦的轴承衬，用钢作衬背。

5) 多孔质金属材料(粉末冶金) 含油轴承(6) 精末冶金：铜基粉末冶金 减摩、抗胶合性好铁基粉末冶金——耐磨性好，强度高常用轴瓦材料及性能见教材表11-1四、 轴瓦结构轴瓦的结构如图所示，分为整体式和对开式两种结构对开式轴瓦有承载区和非承载区，一 般载荷向下，故上瓦为非承载区，下瓦为承载区润滑油应由非承载区进人故上瓦顶部开 有进油孔在轴瓦内表面，以进油口为对称位置，沿轴向、周向或斜向开有油沟，油经油沟 分布到各个轴颈油沟离轴瓦两端面应有段距离，不能开通，以减少端部泄油为了使轴承 衬与轴瓦结合牢固，可在轴瓦内表面开设一些沟槽§11—3滑动轴承的润滑滑动轴承工作时需要有良好的润滑，对减少摩擦，提高效率；减少磨损，延长寿命；冷却和 散热以及保证轴承正常工作十分重要一、 润滑剂1.润滑油对流体动力润滑轴承（按程度选润滑油），粘度是选择润滑油最重要的参考指标，选择 粘度时，应考虑如下基本原则：（1） 在压力大、温度高、载荷冲击变动大时一应选用粘度大的润滑油（2） 滑动速度高时，容易形成油膜（转速高时），为减少摩擦应选用粘度较低的润滑 油（3） 加工粗糙或未经跑合的表面，应选用粘度较高的润滑油. 参考教材表11-22 •润滑脂特点：稠度大，不易流失，承载能力但稳定性差，摩擦功耗大，流动性差，无冷却效果一一适于低速重载且温度变化不大处， 难于连续供油时选择原则：1） 轻载高速时选针入度大的润滑脂，反之选针入度小的润滑脂2） 所用润滑脂的滴点应比轴承的工作温度高约20〜30°C。

如：高点温度较高的钙基 或复合钙基〜3） 在有水淋或潮湿的环境下应选择防水性强的润滑脂一一铝基、润滑脂、俘3、固体润滑剂轴承在高温，低速、重载情况下工作，不宜采用润滑油或脂时可采用固体润滑剂一一在 摩擦表面形成固体膜，常用：石墨、聚四氟乙烯、二硫化钼、二硫化钨等使用方法：（1）调配到油或脂中使用；（2）涂敷或烧洁到摩擦表面；（3）渗入轴瓦 材料或成型镶嵌在轴承中使用二、 润滑方式滑动轴承的润滑方式，可按下式计算求得k值后选择： 式中：p为轴颈的平均压强，Mpa; v为轴颈的圆周速度m/s.当kW2时，选择润滑脂润滑，用旋盖式油杯注入润滑脂当k<2〜16时，（1）油壶或油枪定期向润滑孔和杯内注油，图11-9，压注式油杯，图11-10，旋套式油杯，针阀式油杯，图11-11，利用绳芯的毛吸管作用吸油滴到轴颈上图12-12当k< 16〜32时，油环润滑，油环下端浸到油里图11-13,飞溅润滑，利用下端浸在油 池中的转动件将润滑油溅成油来润滑当k>32压力循环润滑一一用油泵进行连续压力供油，润滑、冷却，效果较好，适于 重载、高速或交变载荷作用§11—4不完全液体润滑轴承的设计计算大多数轴承实际处在混合润滑状态（边界润滑与液体润滑同时存在的状态），其可靠工 作的条件是：维持边界油膜不受破坏，以减少发热和磨损（计算准则），并根据边界膜的机 械强度和破裂温度来决定轴承的工作能力。

但影响边界膜的因素很复杂，.••采用简化的条件 性计算一、 径向滑动轴承通常已知条件是轴颈直径d转速n和径向载荷Fr根据这些条件，选择轴承的结构型式、确定轴承的宽度B,并进行校核计算；对于不完 全液体润滑轴承，常取宽度B= （0.8〜1.5） do由于滑动轴承的主要失效形式为磨损和胶合，故设计时进行相应的计算1、 限制平均压强P目的：避免在载荷作用下润滑油被完全挤出，而导致轴承过度磨损Mpa[p]——许用压强Mpa,表11-1，d、B——轴颈直径和宽度（mm） Fr为径向载荷（N）2、 限制轴承的pv值为了反映单位面积上的摩擦功耗与发热，pv越高，轴承温升越高，容易引起边界膜的 破裂・•・目的，一一限制pv是控制轴承温升，避免边界膜的破裂Mpa. m/s式中，n 轴颈转速，r/min； v 轴颈圆周线速度m/s[p.v]——轴承材料许用pv值，表11-1o3、 限制滑动速度v目的：当p较小时，避免由于V过高而引起轴瓦加速磨损m/s[v]——轴承材料的许用v值，见表11-1，表11-2二、 止推滑动轴承的计算止推滑动轴承的计算与径向滑动轴承类似如图教材11-16所示，实心端面由于跑合时中 心与边缘磨损不均匀，愈近边缘部分磨损愈快，空心轴颈和环状轴颈可以克服此缺点。

载荷 很大时可以采用多环轴颈1 •校核压强pMpaFa——轴向载荷（N）； d1，d2——止推环内、外直径mm； [P]——许用比压Mpa表11-4o2、限制轴承的pvm值Mpa.m/s式中：dm=（d]+d2）/2——止推环平均直径，mm vm 止推环平均直径处的圆周速度，m/s[pv] p、Vm的许用值，多环轴承，考虑受力不均，表11-4o例题11—1 （略）§11—5液体润滑轴承简介根据润滑油膜形成原理，可分为液体动压润滑轴承和液体静压润滑轴承 体动压润滑轴承由于轴颈与轴瓦之间存在着一弯曲的楔形间隙，所加的润滑油填满了间隙轴静止不动， 轴上的载荷使轴颈与轴瓦在下部直接接触当轴顺时针转动时，轴颈沿轴瓦内右壁向上滚动， 并挤压润滑油进入楔形间隙由于润滑油是从间隙大的空间向间隙小的空间挤压，随着转速 增加形成很大挤压力足以把轴抬起，形成很厚的压力油膜当油膜的厚度大于两接触表面 不平度之和时，轴颈与轴瓦之间的接触完全被油膜隔开摩擦力迅速下降，在合力作用下， 轴颈便向左下方漂移油膜压力与外载荷保持平衡，轴颈便在稳定的位置上正常旋转一、体静压润滑轴承液体静压润滑轴承的轴瓦内表面上有四个对称的油腔，使用一台油泵，经过四个节流 器分别调整油的压力，使得四个油腔的压力相等。

当轴上无载荷时，油泵使四个油腔的出口 处的流量相等，管道内的压力相等，使轴颈与轴瓦同心当轴受载后，轴颈向下移动，油泵 使上油腔出口处的流量减小，下油腔出口处的流量增大，形成一定的压力差该压力差与载 荷保持平衡，轴颈悬浮在轴瓦内使轴承实现液体摩擦适用范围广，供油装置复杂§ 11—6滚动轴承的构造、类型及特点一、 滚动轴承的构造滚动轴承一般由内圈1、外圈2、滚动体3和保持架4组成内圈装在轴径上，与轴一 起转动外圈装在机座的轴承孔内，一般不转动内外圈上设置有滚道，当内外圈之间相对 旋转时，滚动体沿着滚道滚动保持架使滚动体均匀分布在滚道上，减少滚动体之间的碰撞 和磨损滚动轴承具有摩擦阻力小、启动灵敏、效率高、旋转精度高和润滑简便广泛应用于各种机 器中滚动轴承为标准零件，由轴承厂批量生产，使用者可以根据需要直接选用常见的滚动体有短圆柱形、长圆柱形、螺旋滚子、圆锥滚子、鼓形滚子、滚针六种形状二、 滚动轴承的类型及特点1. 按所能承受载荷的方向或公称接触角a分为：(1) 向心轴承径向接触轴承：公称接触角a=0°，主要承受径向载荷，可承受较小的轴向载荷向心角接触轴承：公称接触角a=0°〜45°,同时承受径向载荷和轴向载荷。

2) 推力轴承推力角接触轴承：公称接触角a=45°〜90°,主要承受轴向载荷，可承受较小的轴向载 荷轴向接触轴承：公称接触角a=90°，只能承受轴向载荷2、按滚动体及其他分球轴承和滚子轴承；调心轴承和非调心轴承；单列轴承和双列轴承 几个常用滚动轴承的部分类型、代号及特性如下：其他可查教材表11—5三、 滚动轴承的材料内、外圈、滚动体；GCr15、GCr15-SiMn等轴承钢，热处理后硬度：HRC60〜65保持架：低碳钢、铜合金或塑料、聚四氟乙烯四、滚动轴承的特点优点：起动力矩小；运转精度高；轴向尺寸小；某些轴能同时承受Fr和Fa,使机器结 构紧凑；润滑方便、简单、易于密封和维护；互换性好缺点：承受冲击载荷能力差；高速时噪音、振动较大；高速重载寿命较低；径向尺寸较 大应用：广泛应用于中速、中载和一般工作条件下运转的机械设备§ 11—7滚动轴承的代号及类型选择一、滚动轴承的代号滚动轴承的类型和尺才繁多，为了生产、设计和使用，对滚动轴承的类型、类别、结 构特点、精度和技术要求等国家标准规定了用代号来表示的方法滚动轴承的端面上通常印 有该轴承的代号滚动轴承的代号由数字和汉字拼音字母组成分为三部分组成，代号表示其 类型、结构和内径等。

按照GB/T272-93规定，滚动轴承代号由前置代号、基本代号和后置 代号组成其含义如下：（见表11—6）表11—6滚动轴承代号的构成表前置代号基本代号后置代号轴 承 分 部 件 代 号-一一 二三四五内 部 结 构 代 号密 封 与 防 尘 结 构 代 号保 持 架 及 其 材 料 代 号特 殊 轴 承 材 料 代 号公 差 等 级 代 号游 隙 代 号其 他 代 号类 型 代 号尺寸系列 代号内径代号宽 度 系 列 代 号直 径 系 列 代 号1、基本代号基本代号由基本类型、结构和尺寸、内径代号组成，是轴承代号的基础由以下三部分内容 构成：（1）类型代号一一代号用数字或字母表示（尺寸系列代号如有省略，则为第4位，）： 用字母表示时，则类型代号与右边的数字之间空半个汉字宽度轴承的类型表代号轴承类型代号轴承类型0双列角接触球轴承6深沟球轴承1调心球轴承7角接触球轴承2调心滚子轴承8推力圆柱滚子轴承3圆锥滚子轴承NNN圆柱滚子轴承4双列深沟球轴承表示双列或多列5推力球轴承NA滚针轴承（2） 尺寸系列代号表示轴承在结构、内径相同的条件下具有不同的外径和宽度包括 宽度系列代号和直径系列代号；宽度系列表示轴承的内径、外径相同，宽度不同的系列，常用代号有0（窄）、1 （正常）、 2 （宽）3，4，5，6 （特宽）等。

直径系列表示同一内径不同的外径系列常用代号有0（特轻）、2 （轻）3 （中），4 （重） 等3） 公称内径代号① d==10, 12, 15, 17mm 时代号00 01 02 03表示② 内径d=20~480mm,且为5的倍数时代号=d/5或d=代号X 5（mm）③ d<10mm,或 d>500mm,及 d=22， 28， 32mm 时代号：/内径尺寸（mm）表示2、 前置代号（表示轴承的分部件，用字母表示）L——可分离轴承的可分离内圈或外圈如LN207K——轴承的滚动体与保持架组件K81107R——不带可分离内圈或外圈的轴承，如RNU207NU——表示内圈无档边的圆柱滚子轴承WS、GS——分别为推力圆柱滚子轴承的轴圈和座圈，如WS81107、GS811073、 后置代号（反映轴承的结构、公差、游隙及材料的特殊要求等，共8组代号）（1） 内部结构代号——反映同一类轴承的不同内部结构如：C、AC、B（2） 密封、防尘与外部形状变化代号 RS、RZ、Z、FS、R、N、NR等3） 轴承的公差等级精度高一-低公差等级2 4 5 6 6X 0（4） 轴承的径向游隙 代号为：/C1、/C2、 /C3、/C4、/C5（5） 保持架代号，代号为：J――钢板冲压、Q――青铜实体、M――黄铜实体、N— —工程塑料。

举例说明7208AC二、滚动轴承的类型选择1、 按载荷的大小、方向和性质(1) 载荷大小载荷较大使用滚子轴承，载荷中等以下使用球轴承例如：深沟球轴承 即可承受径向载荷又可承受一定轴向载荷，极限转速较高圆柱滚子轴承可承受较大的冲击 载荷，极限转速不高，不能承受轴向载荷2) 载荷方向主要承受径向载荷使用深沟球轴承、圆柱滚子轴承和滚针轴承，受纯轴 向载荷使用推力轴承，同时承受径向和轴向载荷使用角接触轴承或圆锥滚子轴承当轴向载 荷比径向载荷大很多使用推力轴承和深沟球轴承的组合结构3) 载荷性质承受冲击载荷使用滚子轴承因为滚子轴承是线接触，承载能力大，抗 冲击和振动2、 转速 转速较高，旋转精度较高，使用球轴承否则使用滚子轴承3、 调心性能跨距较大或难以保证两轴承孔的同轴度的轴及多支点轴，使用调心轴 承但调心轴承需成对使用，否则将失去调心作用轴承外圈滚道做成球面所以内、外圈可以绕几何转动偏转后内、外圈轴心线间的夹角6 称为倾斜角倾斜角的大小标志轴承自动调整轴承倾斜的能力，是轴承的性能参数，故称为 调心轴承4、 装调性能 圆锥滚子轴承和圆柱滚子轴承的内外圈可分离，便于装拆5、 经济性在满足使用要求的情况下优先使用球轴承、精度低和结构简易的轴承， 其价格低廉。

§11—8滚动轴承的寿命计算一、 滚动轴承的失效形式及设计准则滚动轴承的失效形式：1. 疲劳点蚀轴承转动时，承受径向载荷Fr,外圈固定当内圈随轴转动时，滚动体滚 动，内、外圈与滚动体的接触点不断发生变化，其表面接触应力随着位置的不同作脉动循环 变化滚动体在上面位置时不受载荷，滚到下面位置受载荷最大，两侧所受载荷逐渐减小 所以轴承元件受到脉动循环的接触应力这种周期性变化的应力，促使疲劳裂纹的产生，并 逐渐扩展到表面，从而形成疲劳点蚀，使轴承旋转精度下降，产生噪声、冲击和振动2. 塑性变形当滚动轴承转速很低或只作间歇摆动时，一般不会产生疲劳点蚀但若 承受很大的静载荷或冲击载荷时，轴承各元件接触处的局部应力可能超过材料的屈服极限， 从而产生永久变形过大的永久变形会使轴承在运转中产生剧烈的振动和噪音，致使滚动轴 承不能正常工作此外，由于使用维护和保养不当或密封、润滑不良等因素，也能导致轴承早期磨损、胶合、 内外圈和保持架破损等不正常失效二、 基本额定寿命和基本额定动载荷(1)轴承的寿命单个轴承，其中一个套圈或滚动体材料首次出现疲劳扩展之前，一个套圈相对于另一套 圈的转动的圈数称为轴承的寿命2) 轴承寿命分布曲线由于制造精度、材料的均质程度等的差异，即使是同样的材料、同样的尺寸以及同一批 生产出来的轴承，在完全相同的条件下工作，它们的寿命也会极不相同。

3) 轴承的基本额定寿命按一组轴承中10%的轴承发生点蚀破坏，而90%的轴承不发生点蚀破坏前的转数(以 106为单位)或工作小时数作为轴承的寿命，并把这个寿命叫做基本额定寿命，以L10表示 对单个轴承而言，基本额定寿命意味着有90%的可能性达到或超过该寿命滚动轴承的基 本额定寿命通常简称为寿命，以下如无特别声明，滚动轴承的寿命均指额定寿命4) 滚动轴承的基本额定动载荷轴承的寿命与所受载荷的大小有关，工作载荷越大，引起的接触应力也就越大，因而, 在发生点蚀破坏前所能经受的应力变化次数也就越少，也就是说，轴承的寿命越短所谓轴 承的基本额定动载荷，就是使轴承的基本额定寿命恰好为106转时，轴承所能承受的载荷值， 用字母C表示对于向心轴承，指的是纯径向载荷，并称为径向基本额定动载荷，常用Cr表示；对于推力轴承，指的是纯轴向载荷，并称为轴向基本额定动载荷，常用Ca表示；a对于角接触球轴承或圆锥滚子轴承，指的是套圈间产生纯径向位移的载荷的径向分量 不同型号的轴承有不同的基本额定动载荷值，它表征了不同型号轴承的承载特性在轴承样 本中对每个型号的轴承都给出了它的基本额定动载荷值，需要时可从轴承样本中查取。

三、当量动载荷在实际应用的情况下，一般滚动轴承受径向载荷Fr和轴向载荷FA同时作用因此，在进行 轴承寿命计算时，必须把实际载荷转换为与确定基本额定动载荷的载荷条件相一致的当量动 载荷，用字母P表示当量动载荷P的计算公式为：P=fp(XFR+YFA)式中：Fr为径向载荷；FA为轴向载荷；fP为考虑振动、冲击等工作引入的载荷系数；查表 11—9X—径向系数；Y—轴向系数；其值见表11—8所示表中e为轴向载荷影响系数Fa/Fr We, X=1,Y=0;说明FA的影响可不计，FA/FR>e，轴向力较大，P中必须考虑FA的影响四、寿命计算公式载荷与寿命的关系曲线方程为：=常数——寿命指数 = 3〜球轴承10/3——滚子轴承根据定义：，P=C (轴承所能承受的载荷为基本额定功载荷)・•・ ・•・ (106r)用给定转速n(r/min)下的工作小时数Lh来表示轴承的基本额定寿命，当轴承温度高于1200 时C将降低，因此引入ft (表11—10)温度系数加以修正；贝9有： 轴承预期寿命的推荐值见表11—11.五、角接触轴承的轴向载荷计算角接触球轴承和圆锥轴承由于结构上存在接触角，承受径向载荷时，要产生轴向反力, 如图11-24所示。

图中F?^是作用于第匚个滚动体的反力，F?^可以分解为径向分力FRi和轴 向分力FSi，所有滚动体轴向分力的总和FS称为轴承的内部轴向力1. 内部轴向力FS按表11—12公式确定2. 轴向载荷FA的计算分析角接触轴承的轴向载荷FA，即要考虑轴承内部轴向力FS，也要考虑轴上传动零件作 用于轴上的轴向力(如斜齿轮等Fa)Fr1和Fr2为轴承支座约束力Fr1和Fr2的位置由轴承手册查得是由Fr1和Fr2产生的相应轴向力为：FS1和FS2 将轴承内圈和轴视为一体，有下列两种情况：(1)当 Fs1 +Fa > Fs2 时：轴有向右移动的趋势，使轴承2被“压紧”，轴承1被“放松”，压紧的轴承2外圈通 过滚动体将对内圈和轴产生一个阻止其左移的平衡力fs/2由此可知轴承2的轴向载荷FA2为：FA2=FS1 + Fa轴承1的轴向载荷FA1为：FA1= FS1压紧端=除本身的内部轴向力外其余轴向力之和放松端=本身的内部轴向力⑵ 若 Fsi +Fa V Fs2 时轴有向左移动的趋势，使轴承1被“压紧”，轴承2被“放松”，压紧的轴承1外圈通 过滚动体将对内圈和轴产生一个阻止其左移的平衡力FS/］可知轴承2的轴向载荷FA2为：FA2=FS2轴承1的轴向载荷FA1为：FA1= FS2—Fa结论：——实际轴向力FA的计算方法(1) 分析轴上内部轴向力FS和外加轴向载荷Fa,判定被“压紧”和“放松”的轴承。

2) “压紧”端轴承的轴向力FA等于除本身内部轴向力外，轴上其他所有轴向力代数和3) “放松”端轴承的轴向力FA等于本身的内部轴向力例题11—2教材(略)六、滚动轴承的静强度计算对于不转动、低速旋转或缓慢摆动的轴承，由于主要失效形式为塑性变形，应按静载 荷对轴承进行计算滚动轴承的基本额定静载荷：在承受载荷最大的滚动体与滚道接触处，产生的总塑性 变形量为滚动体直径的万分之一倍时的接触应力所引起的载荷用C0表示，向心轴承径向 基本额定动载荷C0r，推力轴承轴向基本额定动载荷C0a其值可查机械手册轴承静强度的计算公式：co三soPo °式中：P0—当量静载荷，S0—静强度安全系数其值查表11—14当量静载荷P0计算：对于a=0°的向心滚子轴承：P0=Fr对于角接触轴承： P0r=X0Fr+Y0FaP0r=Fr 取上式中的P0较大值Y0——静径向和轴向载荷系数——教材表11—13表11—14轴承静强度安全系数S0旋转条件载荷条件So使用条件So连续旋转轴承普通载何1~2高精度旋转场合1.5〜2.5冲击载荷2~3振动冲击场合1.2〜2.5不常旋转或作摆动的轴承普通载何0.5普通旋转精度场合1.0〜1.2冲击及不均匀载荷1~1.5允许有变形量0.3〜1.0例题11—3教材268页（略）§11—9滚动轴承的组合设计正确选用轴承类型和型号之后，为了保证轴与轴上旋转零件正常运行，还应解决轴承组 合的结构问题，其中包括，轴承组合的轴向固定，轴承与相关零件的配合，间隙调整、装拆、 润滑等一系列问题。

一、轴系上的轴向固定正常的滚动轴承支承应使轴能正常传递载荷而不发生轴向窜动及轴受热膨胀后卡死等 现象常用的滚动轴承支承结构型式有三种：1、 两端单向固定轴的两个轴承分别限制一个方向的轴向移动，这种固定方式称为两端单向固定考虑到 轴受热伸长，对于深沟球轴承可在轴承盖与外圈端面之间，留出热补偿间隙c = 0. 2〜0. 3 mm间隙量的大小可用一组垫片来调整这种支承结构简单，安装调整方便，它适用于工 作温度变化不大的短轴2、 一端双向固定，一端游动一端支承的轴承，内、外圈双向固定，另一端支承的轴承可以轴向游动双向固定端的 轴承可承受双向轴向载荷，游动端的轴承端面与轴承盖之间留有较大的间隙以适应轴的伸 缩量，这种支承结构适用于轴的温度变化大和跨距较大的场合3、 两端游动两端游动支承结构的轴承，分别不对轴作精确的轴向定位两轴承的内、外圈双向固定， 以保证轴能作双向游动两端采用圆柱滚子轴承支承，适用于人字齿轮主动轴轴承内圈常用的四种轴向固定方法：利用轴肩作单向固定，它能承受大的博向的轴向 力；利用轴肩和轴用弹性挡圈作双向固定，挡因能承受的轴向力不大；例用轴肩和轴端挡板 作双向固定，挡板能承受中等的轴向力；利用轴肩和圆螺母、止动垫;D圈作双向固定，能 受大的轴向力。

二、轴向位置的调整为了保证机器正常工作，轴上某些零件通过调整位置以达到工作所要求的准确位置例 如蜗杆传动中要求能调整蜗轮轴的轴向位置，来保证正确啮合在圆锥齿轮传动中要求两齿 轮的节锥顶重合于一点，要求两齿轮都能进行轴向调整其调整是利用轴承盖与套杯之间的 垫片组，调整轴承的轴向游隙利用套杯与箱孔端面之间的垫片组，调整轴的轴向位置三、 提高轴承系统的刚度和同轴度与轴承配合的轴和轴承支座孔应具有足够的刚度，为保证轴承支座孔的刚度，可采用加 强筋和增加轴承座孔的厚度如图教材图11-32同一根轴上的轴承座孔应保证同心，应使两 轴承座孔直径相同，以便加工时能一次定位镗孔如两轴承外径不同时，外径小的轴承可在 座孔处安装衬套如图教材图11-35，使轴承座孔直径相同，以便一次镗出如果不保证支承 系统的刚度和同轴度，会使轴线有较大的偏移，影响轴承的旋转精度，从而降低轴承使用寿 命还要减小轴承支点相对于箱体孔壁的悬臂长度对于角接触轴承要进行预紧，可增加刚 度方法如图教材11-34四、 配合与装拆1. 滚动轴承与轴和座孔的配合滚动轴承的套圈与轴和座孔之间应选择适当的配合，以保证轴的旋转精度和轴承的周向 固定滚动轴承是标准零件，因此，轴承内圈与轴颈的配合采用基孔制，轴承外圈与座孔的 配合采用基轴制。

为了防止轴颈与内圈在旋转时有相对运动，轴承内圈与轴颈一般选用m5、 m6、n6、p6、r6、js5等较紧的配合轴承外圈与座孔一般选用J7、K7、M7、H7等较松的 配合配合选择取决于载荷大小、方向和性质；轴承类型、尺寸和精度；轴承游隙以及其他 因素具体选用可参考机械手册2. 滚动轴承的按装与拆卸轴承的内圈与轴颈配合较紧，对于小尺寸的轴承，一般可用压力直接将轴承的内圈压入 轴颈对于尺寸较大的轴承，可先将轴承放在温度为80〜100°C的热油中加热，使内孔胀大， 然后用压力机装在轴颈上拆卸轴承时应使用专用工具为便于拆卸，设计时轴肩高度不能 大于内圈高度§11—10滚动轴承的维护和使用要延长轴承的使用寿命和保持旋转精度，在使用中应及时对轴承进行维护，采用合理的润滑 和密封，并经常检查润滑和密封状况一、滚动轴承的润滑滚动轴承的润滑主要是为了降低摩擦阻力和减轻磨损，还有缓冲吸振、冷却、防锈和密 封等作用当轴承转速较低时，可采用润滑脂润滑，其优点是便于维护和密封，不易流失， 能承受较大载荷缺点是摩擦较大，散热效果差润滑脂的填充量一般不超过轴承内空隙的 1/2〜1/3,以免润滑脂太多导致摩擦发热，影响轴承正常工作。

通常用于转速不高及不便于 加油的场合当轴承的转速过高时，采用润滑油润滑一般轴承承受载荷较大、温度较高、 转速较低时，使用粘度较大的润滑油；相反使用粘度较小的润滑油润滑方式有油浴或飞溅 润滑而油浴润滑时，油面高度不应超过最下方滚动体的中心其他润滑方式请参考滑动轴 承的润滑课程二、滚动轴承的密封滚动轴承密封的目的：防止灰尘、水份和杂质等进入轴承，同时也阻止润滑剂的流失 良好的密封可保证机器正常工作，降低噪音，延长有关零件的寿密封方式分接触式密封和 非接触式密封1. 接触式密封由于密封件直接与轴接触，工作时摩擦、磨损严重，只实用于低速场合接触式密封主 要有：① 毡圈密封在轴承盖上开梯形槽，将毛毡按标准制成环形或带形，放置在梯形槽中于轴密合接触， 如图11-38所示毡圈密封主要用于脂润滑的场合，结构简单，但摩擦系数较大，只用于滑 动速度小于4〜5m/s，且工作温度不高于90°C的地方② 唇形密封圈密封在轴承盖中，放置一个用耐油橡胶制的唇形密封圈，靠弯折了的橡胶的弹性力和附加的 环形螺旋弹簧的扣紧作用而紧套在轴上，以便起密封作用唇形密封圈的密封唇的方向要朝 向密封的部位即如果主要是为了封油，密封唇应对着轴承（朝内）；如果主要是为了防止 外物浸入，则密封唇应背对轴承（朝外，图11-39）；如果两方面要求都需要，最好使用密 封唇反向放置的两个唇形密封圈。

唇形密封圈密封可用于接触面滑动速度小于1 Om/s （当轴 颈是精车的）或小于15m/s （当轴颈是磨光的）的场合2•非接触式密封使用非接触式密封可以避免接触面间的滑动摩擦常用的非接触式密封有以下几种：① 油沟密封在轴和轴承盖的通孔的孔壁间留一个极窄的隙缝（图11-40），半径间隙通常为0.1〜 0.3mm这对使用脂润滑的轴承已有一定的密封效果如果窄轴承盖上车出环槽（图11-40）， 在槽内填上润滑脂，可以提高密封效果隙缝密封适用与干燥清洁的环境中② 迷宫式密封迷宫式密封是将旋转件和固定件之间的间隙做成曲路（迷宫）形式，并在间隙中充填润 滑油或润滑脂以加强密封效果分径向和轴向两种：径向曲路如图11-41b所示，径向间隙 不大于0.1〜0.2mm；轴向曲路如图11-41a所示，因考虑到轴受热后会伸长，间隙应取大些， 为1.5〜2mm迷宫式密封在环境比较脏和比较潮湿时也是相当可靠的三、滚动轴承的检验检验的主要内容有以下三个方面：1. 外观检验检验是否有点蚀出现，磨损是否严重，保持架是否松动2. 空转检验手拿内圈旋转外圈，轴承转动是否灵活，有无噪声阻滞现象3. 游隙测量 游隙一般不超过0.1〜0.15mm•径向游隙不能过大。

根据检查结果和使用要求决定轴承是否能继续使用§ 11—11滚动轴承与滑动轴承的比较滚动轴承与滑动轴承，类型很多，各自特点不同，在使用轴承时，应结合工作情况和各类轴承的特点及性能，对比选择，选出最实际的轴承滚动轴承与滑动轴承的比较如下:滚动轴承与滑动轴承性能比较性能滚动轴承滑动轴承不完全液体润滑液体动压润滑一对轴承效率nn~0.99n~0.97n~0.995适应转速低、中速低速中、高速承受冲击载何 能力不咼较咼高启动阻力低高高噪声较大不大无噪音旋转精度较咼低高轴承外廓尺寸径向大、轴向小径向小、轴向大径向小、轴向大安装精度要求安装精度咼安装精度不咼安装精度咼使用寿命有限有限长使用润滑剂润滑油或润滑脂润滑油或润滑脂润滑油维护要求润滑简单、维护方 便需要一定的润滑装 置需经常检查润滑 装置、换油其他更换方便、价格便宜需经常修复或更换 轴瓦，或修复轴颈价格较咼本章小结滑动轴承部分（1） 滑动轴承根据摩擦状态不同可分为非液体润滑轴承和完全液体润滑受轴承完全 液体润滑轴承又分为动压润滑轴承与静压润滑轴承工程上大多用非液体润滑轴承滑动轴 承有多种结构型式：整体式、剖分式、自动调心式等由于滑动轴承本身有一些独特的优势， 适用于一些特殊的场合，如高速、重载、高精。

2） 轴承材料和轴瓦结构对滑动轴承的性能影响较大，应综合考虑多方面因素选定轴 承材料和轴瓦结构3） 非液体摩擦滑动轴承计算和校核时，限制压强p,以保证润滑油膜不被破坏；限 制pv值，以保证轴承温升不至于太高，因为，温度太高，容易引起边界油膜的破裂4) 根据流体动压润滑的形成原理设计出的动压润滑滑动轴承，主要用于连续高速运转的场合动压润滑滑动轴承的设计较复杂，故不在本书中叙述必要时 请参阅有关资料滚动轴承部分(1) 滚动轴承是标准件，在类型和尺寸方面已制定了国家标准，并有专业厂家生产 因此，作为设计者的任务是：熟悉滚动轴承的有关国家标准，选择轴承的型号，进行轴承装 置的结构设计2) 在熟悉常用滚动轴承的类型、代号、基本性能和结构特点的基础上，根据轴承所 受载荷大小、方向、性质、工作转速高低、轴颈的偏转情况等要求，来选择滚动轴承的类型 通过寿命计算，确定轴承尺寸另外，轴承装置的结构设计不可忽视，由于轴承装置设计不 合理而导致设计失败的情况时有发生，所以，应根据不同类型的轴承、功用、工况、载荷特 性等，设计出合理的轴承装置结构形式和结构尺寸3) GB272/T—1993规定了滚动轴承代号的表示方法，通过学习，应掌握轴承代号中 的基本代号，了解前置代号和后置代号。

4) 滚动轴承主要承受的是脉动接触应力，主要的失效形式是疲劳点蚀破坏5) 在滚动轴承寿命计算中，基本额定寿命和基本额定动载荷是两个重要定义；对于 同时受径向力和轴向力的轴承，载荷由当量动载荷公式进行计算当轴承寿命要求不等于基 本额定寿命时，或轴承的受力不等于基本额定动载荷时，可通过轴承的寿命计算公式进行计 算计算时，还应加入温度影响系数、载荷系数和可靠度的额定寿命修正系数6) 当量动载荷计算不同于一般的合力计算，当轴向力较小时，Fa=0，即轴向力忽略 不计；当轴向力较大时，才按比例折算入载荷计算式较小较大的判断是由不同类型的轴承 按径向力与轴向力的比值确定的7) 滚动轴承的尺寸一般是先根据轴的结构来初步确定，然后再进行承载能力的验算。
