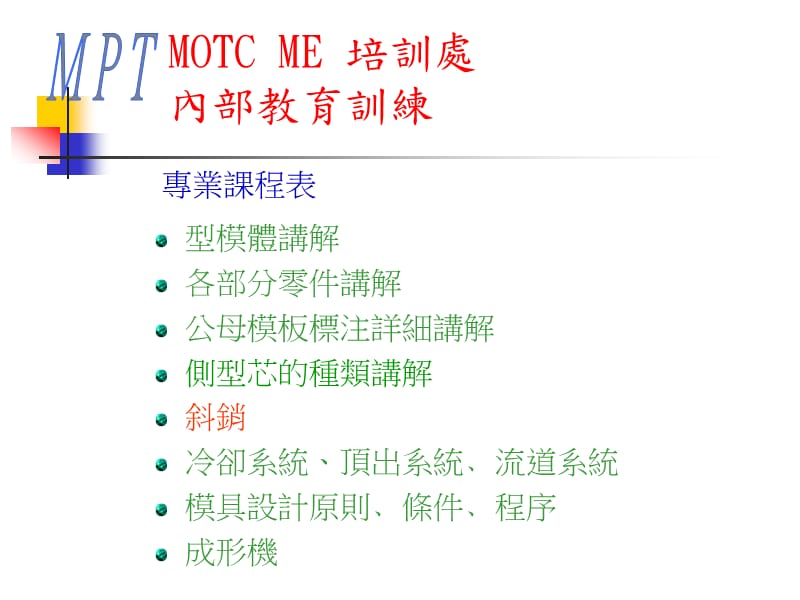

MOTC ME 培訓處內部教育訓練,型模體講解 各部分零件講解 公母模板標注詳細講解 側型芯的種類講解 斜銷 冷卻系統、頂出系統流道系統 模具設計原則條件程序 成形機,專業課程表,M P T,好 好 學 習 天 天 向 上,對象:MOTC ME培訓處新進人員 要求:机械类专业 學員學時: 5學時 授課課時: 4課時,斜銷種類講解,學 習 內 容,斜銷,結構,,(1)耐磨塊 (2)斜梢座 (3)D.P (4)耐磨塊螺絲 (5)斜梢座螺絲 (6)斜梢,學 習 內 容,斜梢行程角度計算方法,S=A+(23) BS1 3=6 E=6 F=13 G=35 H=S+34 I=4 J=3,,學 習 內 容,頂針輔助機構,為了防止成品變形拉傷可以在斜梢內設置頂針,學 習 內 容,頂針輔助機構,工作原理 (1)圖a為合模狀態 (2)圖b為斜梢頂出時頂針始終頂住成品斜梢與成品分開 (3)圖c為斜梢頂出后頂針斜梢與成品已經完成分開 A尺寸的取值原則當斜梢頂出A行程時成品與斜梢完成分開 B處形狀為圓弧過渡保証斜梢合模時頂針能夠順利的回位學 習 內 容,“T”形槽斜銷,圖中斜梢利用T形槽導向頂針連接頂出板實現頂出和復位。

斜梢與母模仁靠破亦有復位作用 注意點裝配問題下面兩種情況可以實現裝配 (1)頂出行程大于斜梢高度 (2)頂針削邊和防轉學 習 內 容,“T”形槽斜銷,學 習 內 容,直頂,成品不高的卡勾,可采用直頂進行退出倒勾.需注:1.h2h1h,(為抵抗成品的射出壓力,h1h);2.s1=s2,學 習 內 容,母模斜銷（1）,當母模有倒勾時采用母模斜銷,母模斜銷（2）,斜銷耐磨塊,耐磨塊的作用加強斜梢的強度和剛性對斜梢進行支撐與導向作用 耐磨塊需熱處理尺寸要預留余量 材質SK-3,耐磨塊,當使用圖中所示耐磨塊存在干涉的情況下可采用線割型耐磨塊斜銷耐磨塊,斜銷耐磨塊,兩個斜梢可以共用耐磨塊斜銷座,斜梢座尺寸參數:1.a=452.斜梢與斜梢座避空間隙b=0.20.53.c=34.d=5mm,斜銷座,兩個或兩個以上的斜梢運動方向一致且間距較小時可共用斜梢座 尺寸參數: d45,斜銷座,c:斜梢寬度太大時,底部可切小如圖:,斜銷座,斜梢太薄(5mm以下)或者無法使用定位梢時采用以下形式:,斜銷座,e當有以下几種情況時斜梢座可凸出上頂出板 1上頂出板較薄 2斜梢強度較弱需要縮短斜梢長度 3斜梢座被干涉斜銷座,g當上頂出板較薄時斜梢座可沉入下頂出板。

(盡量不用),斜銷座,大斜銷的斜銷座可采用下述斜銷座 斜銷座由壓塊1,壓塊2,滑動塊,耐磨塊組成 需注意,螺絲A在斜銷座上的鎖付距離, 一般應大于15mm左右,以防在運動中斜銷座斷裂.,D.P,D.P的直徑大于或等于%%C3MM長度取標准值a=%%C3) D.P是規格品材質:SUJ-2,D.P,斜銷座螺絲,斜梢座上的螺絲孔不可穿破斜梢座滑動部份 在下固定板設計13.00的圓孔方便緊固螺絲模板上的斜銷座孔,當斜梢的長度或寬度尺寸偏大時模板上的斜梢孔作成鍵槽形狀或者方孔形狀 注意點:R角盡量做大R角越大加工所選用的刀具%%C值越大所能加工的板 厚也越大 設計R角時應注意不要干涉。
