消防水池专项施工方案设计2016.6.16(修改)

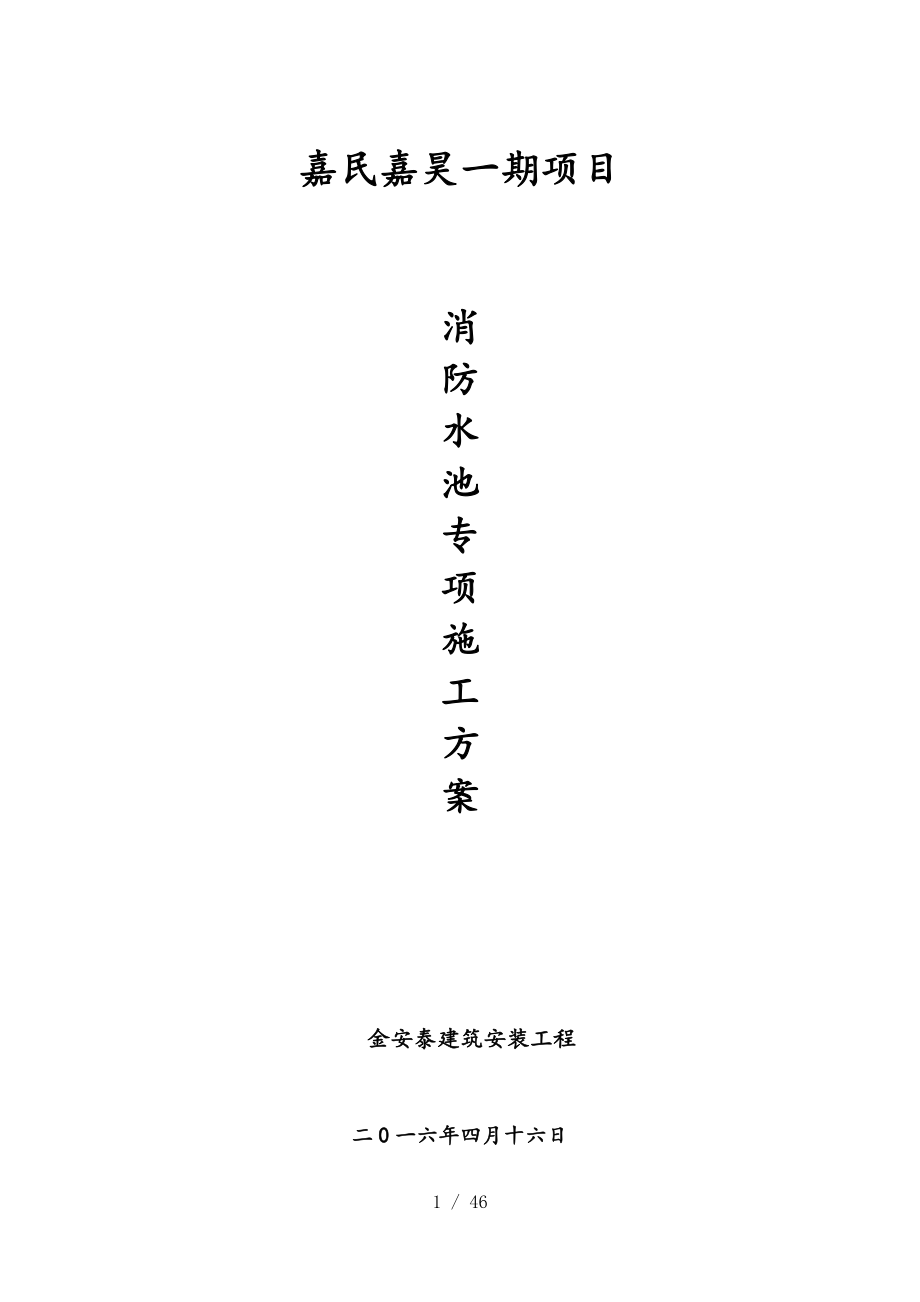

嘉民嘉昊一期项目消防水池专项施工方案 金安泰建筑安装工程二0一六年四月十六日43 / 46目 录第一章编制说明11.1、工程概述11.2、编制目的11.3、编制依据11.4、主要施工技术规和工程质量验收标准1第二章工程概况32.1、主要结构形式32.2、地质条件32.3、工程特点和难点32.4、主要机型4第三章项目组织机构与主要管理人员职责53.1、工程管理组织机构53.2、项目部主要施工管理人员5第四章施工部署64.1 各施工阶段的特点与工期控制64.2、主要指标64.3、施工总体流程74.4、施工组织协调7第五章施工现场准备85.1、设备准备85.2、物资准备85.3、人员准备85.4、运输准备85.5、施工水电准备8第六章主要分局部项工程施工方法96.1、施工测量9、井点降水9、基坑开挖与钢支撑施工11、消防水池主体结构施工126.5、土方回填与结构恢复18第七章基坑围护施工监测197.1、监测容197.2、测点布置与监测方法207.3、监测设备237.4、监测项目的报警值237.5、监测工期与监测频率237.6、数据处理247.7、监测成果提交24第八章施工进度计划与资源需求计划258.1、施工总体进度计划安排258.2、工程施工进度安排25第九章主要技术组织措施269.1、工程质量保证措施269.2、职业健康安全的保证措施329.3、环境保护的保证措施369.4、文明施工措施40第十章验证、确认、监视、检验和试验活动的安排4210.1、施工过程试验计划表4210.2、工程技术复核计划表4210.3、砼、砂浆试块制作计划表4210.4、工程质量验收计划表42第一章 编制说明1.1、工程概述(1)工程名称：嘉民嘉昊一期项目；(3)建设单位：嘉昊〔〕仓储；(4)设计单位：信息产业电子第十一设计研究院科技工程股份；(5)监理单位：市工程建设监理中心；(6)施工单位：金安泰建筑安装工程；1.2、编制目的以嘉民嘉昊一期项目2#库北侧消防水池工程为编制对象，对基坑围护工程、消防水池主体结构工程、降排水工程实施全盘规划，是指导整个消防水池工程全面施工的综合性技术文件。
其主要作用在于：(1)为整个消防水池工程的施工建立必要的施工条件；(2)从全局出发，为整个消防水池工程项目的施工做出全面的部署；(3)为组织施工力量和技术，保证物资资源的供给提供了依据1.3、编制依据(1)工程的投标文件或合同文件；(2)设计文件、设计图纸和各类勘察资料和设计说明等资料；(3)国家相关技术规、标准、技术规程、建筑法规与规章制度，行业规程与企业的技术资料；(4)施工所在地的地方规定与政府文件；(5)图纸会审资料；(6)建设单位对该工程项目的有关要求；(7)施工现场水、电、道路、原材料渠道等调查资料；(8)上级领导指示精神和有关文件；(9)施工单位的管理体系文件；(10)施工单位的技术力量、施工装备情况1.4、主要施工技术规和工程质量验收标准《建筑地基根底工程施工质量验收规》(GB50202-2013)；《建筑基坑支护技术规程》(JGJ120-2012)；《建筑基坑工程监测技术规》(GB50497-2009)；《地基根底设计规》(GB50007-2011)；《地下工程防水技术规》(GB50108-2008)；《混凝土结构设计规》(GB50010-2010)；《建筑结构荷载规》(GB50009-2012)；《建筑地基根底设计规》(GB50007-2011)；《建筑基坑规程》(JGJ120-2012)；《混凝土结构施工图平面整体表示方法制图规如此和构造详图》(11G101-1，11G101-2)；《基坑工程施工监测规程》(DG/TJ08-2001-2006)；公司质量、环境和职业健康安全管理体系整合型管理体系程序文件与相关文件。
第二章 工程概况本工程为新建一个消防水池，位于嘉民嘉昊一期项目，消防水池北侧邻高邓路，南侧紧邻2#库，西侧邻消防通道拟建基坑位于整个拟建场地的北部，基坑周围均为空地，环境较为简单，按目前2#库北侧场地的平均标高约为3.6m，基坑挖土深度约7.1m，基坑支护结构破坏、土体失稳或发生过大的变形对基坑周边环境与地下结构施工影响不严重，根据行业标准《建筑基坑支护技术规程》有关规定，本基坑工程支护结构安全等级为三级2.1、主要结构形式消防水池基坑深度7.1m，长41.2m，宽25.84m，消防水池筏板基坑工作面800mm，采用二级放坡，放坡1:0.75，一级坡高度3.5m，二级坡高度3.6m，放坡平台宽2m2.2、地质条件1、场地地层的构成和特征本次勘察一般勘察孔孔深为18m，控制性孔深度为23米，在、、④层土，坑底坐落于第1层黏土中，场地潜水主要赋存与浅层第1层素填土中2、土层物理力学性质指标计算假定条件：根底形式为筏板根底，根底宽度为m，根底埋深为，地下水位埋深为m地基承载力详见下表：表2-5 土层地基承载力表层序土名直剪固快试验强度重度渗透系数建议值k(cm/s)C(kPa)φ(°)①1素填土1018③1粘土③1粉质粘土④1粉土2.3、工程特点和重点1、根据拟建场地的工程地质条件，本场地属于稳定场地，场地类别为III类，抗震设防烈度为6度，设计根本地震加速度值为0.05g，潜水层3.9m，适宜土方机械大开挖，双级放坡，坑明排+集水井的降水方式，施工中需要严格控制好每道施工工序。
2、在整个基坑围护和消防水池结构的施工过程中，基坑的降水工作是关键工作基坑开挖前需进展井点降水施工，水位降至设计要求以后再进展施工，且整套降水系统需要保存至消防水池主体结构完成施工中一旦发现围护渗漏的情况时，应立即采取有序的堵漏措施，防止对施工的结构造成更大的影响同时在基坑开挖过程中，需按照现场的实际情况与时设置排水沟或集水井，将坑积水集中并与时排除，根据现有雨水井位置，将积水分别排到Y37、Y13，同时采取措施防止外排水重新渗入基坑2.4、主要机械序号机械或设备名称型号规格数量备注1反铲挖掘机3〕32运土车15m343推土机75KW14潜水泵Ø50/1004第三章 项目组织机构与主要管理人员职责3.1、工程管理组织机构在本消防水池工程的施工中，项目部将配齐专门的管理人员，负责对整个消防水池工程的施工管理，确保施工全过程具有科学性、针对性和合理性3.2、项目部主要施工管理人员项目部管理人员名单项目经理朱均华施工员朱凯凯、磊、俊达项目技术负责人真龙项目工程师朱德文质量员施工主管大海测量员周亮安全员有根材料员 彪机管员妙成资料员贤东第四章 施工部署 通过消防水池工程各个施工阶段特点和难点的分析，项目部将根据以往类似工程的施工经验制定抓好基坑围护施工、消防水池施工、材料供给、设备配备的工作，严抓施工安全、施工质量和施工进度，对消防水池工程各阶段的施工时间作具体的计划安排。
项目部计划于2016年05月10日开工，计划在2016年06月30日完成整个消防水池工程的施工各施工阶段的特点与工期控制消防水池施工在已回填平整的2#库北侧场地，在基坑开挖顶面周边外扩1m左右设置围挡与警示牌，基坑围挡施工计划于2016年5月10日前完成，基坑开挖需要等到坑水位降至坑底下0.5～1m才能施工基坑围护施工完成后，马上进展消防水池的施工，围挡拆除与回填需要等到砼强度达到设计要求才能进展，因此，整个消防水池工程计划于2016年6月30日全部完成在施工过程中，项目部会充分协调好各道工序之间的衔接，合理控制各道工序的工期要求主要指标4.2.1 合同工期目标总工期目标：307天阶段目标：2016年05月10日到2016年06月30日4.2.2 工程质量目标(1)本工程的质量目标是：工程质量符合《建筑地基根底工程施工质量验收规》(GB50202-2013)2)根据上述规定的质量目标，明确消防水池工程质量必须达到合格4.2.3 职业健康安全目标(1)杜绝重伤、死亡、火灾、海损、机损、中毒、中暑、管线、设备和交通等重大事故2)生产安全事故控制指标为“0〞3)达到JGJ59-2011《建筑施工安全检查标准》合格以上标准。
4)社会、业主、员工等相关方的投诉为零5)符合市安全主管部门相关施工现场安全生产规定要求6)通过施工现场安全生产保证体系认证工作4.2.4 环境保护目标、节能降耗目标净化现场环境、文明施工、预防和减少环境因素的影响，杜绝重大环境污染事故和事件，满足环境规定要求1)环境污染事件和相关方的投诉为零2)施工现场扬尘排放达到目测无尘的要求3)生活污水中COD达标(COD＝200MG/L)4.3、施工总体流程项目部将根据本工程的特点，在施工区域从原有平整场地开始，先进展基坑围护的施工，主要包括坑顶围挡、井点降水、基坑开挖和钢支撑安装等工序的施工接着进展消防水池主体结构的施工，后续进展防水卷材铺设、聚苯板保温层隔离，最后再进展原结构的恢复工作主要节点的施工时间分别为：基坑围护施工：2016年05月10日前完成；消防水池施工：2016年05月30日完成；整个消防水池工程：2016年06月30日完成4.4、施工组织协调针对消防水池工程的作业特点，项目部将成立消防水池工程施工小组，专门负责整个消防水池工程的施工管理工作，项目部将针对各阶段的节点要求合理安排各阶段的施工任务，针对施工中遇到的各种问题与时进展协调处理。
第五章 施工现场准备5.1、设备准备本工程需要的施工机械设备主要集中于基坑围护施工中，主要机械设备数量配置如下：(1)消防水池施工设备：4套降水设备、1辆吊车、1台钢筋折断机、1台钢筋弯曲机、1台切割机、2台电焊机和2台挖机2)砼供给设备：投入1台汽车泵进展陆上商品砼和浇筑5.2、物资准备(1)备好充足的钢管，为围挡的施工以与钢支撑的施工提供物质保证2)混凝土由商品混凝土供给，每天做好合理的混凝土浇筑计划并做好相关的协调和联系工作3)准备好脚手管、脚手板以与所需要的模板、槽钢，为整个项目的模板系统做好准备工作4)施工前必须准备好上部结构所需要的钢筋、预埋件，并与时做好配料加工5)与时做好混凝土的配比工作，为混凝土结构的顺利施工创造条件6)每周上报水泥、钢筋与预埋件的具体需求计划，保证现场使用的与时性5.3、人员准备人员准备主要分两大类：项目管理层与施工班组两大类项目管理层按项目组织机构设置，人员配置10人左右，均为具备相关工程经验的施工管理人员，然后配备专业的施工班组负责具体的实施而相应的井点降水、基坑开挖等工序也配备专业的施工作业人员而在消防水池的施工过程中配备专业的电焊工、木工和钢筋工等。
5.4、运输准备本工程的运输准备是工程进度能否保证的一项重要工作工程运输为陆上运输，主要通过供给商联系运输货车将材料运至现场供现场使用5.5、施工水电准备从二级配电箱接出电缆，在消防水池基坑开挖外围设立三级配电箱，现场临时用水从已有的用水管接出软水管到拟施工现场，然后供施工现场使用第六章 主要分局部项工程施工方法本工程为新建一座消防水池，主要包括基坑围护施工以与主体结构施工，主要的施工工艺为：施工测量→基坑围挡→井点降水→第一级基坑开挖→施工测量放线→第二级基坑开挖→护坡处理→素混凝土垫层施工→结构底板施工→施工脚手架搭设→池壁施工→池梁与顶板施工→拆除施工脚手架→拆除井点降水→管线恢复→土方回填→周围结构恢复6.1、施工测量6.1.1 主要施工工序测量在土方开挖前根据甲方提供的基准点建立测量控制网，对消防水池的各个构筑物结构均严格进展位置和标高的测量和复测工作，确保偏差控制在规的要求之6.1.2 消防水池沉降观测在消防水池结构的施工过程中需在建筑的角点、中点与沿周边每隔6～12米左右位置布置沉降观测点，沉降观测要求如下：1、底板浇筑完毕观测一次，±0.000以下施工完毕观测一次2、上部结构开始施工起每加高一层观测一次。
3、结构封顶时观测一次4、结构封顶后每三个月测一次，共二次，以后根据沉降速率每约六个月测一次至连续两次测得沉降差小于2mm为止5、观测点的埋设按设计图纸进展6、基坑开挖后，应按有关要求进展回弹观测6.2、井点降水本基坑采用真空深井降水，以抽取基坑土中的滞水，使基坑土体疏干，从而达到使基坑安全、顺利施工的目的根据降水井按每200～220平方米布置一口的规定，本基坑降水共布设真空深井2口，具体布置位置以现场确定6.2.1基坑深井降水施工工艺 本次基坑深井降水施工在第一层土开挖前布置真空深井，采用钻机施工，主要施工工艺为：测放井位→挖井口、安装护筒→安装钻机→钻进成孔→清孔→安装井管→回填滤料→洗井→安装深井泵、真空泵→孔口封堵→深井泵、真空泵与管路连接、接电源→检查调试→试抽水、抽气→降水井正常运转、日常记录、维护、保养2测放井位根据基坑井点降水平面布置图测放井位，共计2口真空深井，同时做好标记3 挖井口、安装护筒根据放设好的井口位置，利用挖机配合人工进展开挖，钢护筒底口插入原状土层中，管外用粘性土或草辫子封严，防止施工时管外返浆，钢护筒上部高出地面0.10m～0.30m4 安装钻机钻机机台安装应稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线。
5 钻进成孔采用钻机钻孔，自然造浆护壁，泥浆循环排渣的施工工艺，成孔井径为φ600mm，成孔深度为13m，钻井时要求钻机保持垂直，便于井管安装与深井泵的正常使用成孔时应控制泥浆的比重在1.15～1.25之间，对易塌、易缩径地层，应灵活掌握泥浆比重，以防塌孔、缩径现象发生6 清孔钻孔深度达到要求后，立即将钻头提离孔底约200mm，调整泥浆性能，并用低速回转进展正循环清孔，去除孔杂物，直到泥浆比重达到1.15以下时完毕7 安装井管清孔后立即安装井管，以防坍孔，井管采用外径为φ273mm钢管制作，井管和滤水管为同一管径将预先制作好的井管用吊机下放，分段拼接，接头处应结实连接、密闭，保持垂直并位于井孔中间，井管顶部比地面高200mm左右8 回填滤料井管沉放完成后，与时在井管与土壁间填充中粗砂滤料，滤料必须符合级配要求，杂质含量不大于3%；填砂时不用装载机直接填料，而由人工用铁锹向孔四周分层均匀下料，以防冲击井管，同时不能过快，防止局部脱空，填充滤料必须一次连续完成 .9 洗井井管周围填滤料后，上部采用粘土封口安设水泵前应在封口后8h按规定先反复清洗滤井，冲除沉渣，以期将井滤料中的泥土洗净并形成良好的滤水层，并将孔壁上的泥皮结构破坏，以增大出水量。
洗井直至管排出的水出浑变清，达到正常出水量为止10 安装降水设备潜水泵在安装前，对水泵本身和控制系统作一次全面细致的检查，方可放入井中使用可用绳索将深井泵吊入滤水层部位，并在井口固定水泵电动机应安设平稳，与井口连接要垫好橡皮，做到密封、不漏气；严禁逆转，防止转动解体潜水泵电动机、电缆与接头应有可靠的绝缘，每台泵均应配置控制开关深井泵吸水头应放在滤水管下口部位，以便有效地抽取地下水，为提高降水效果，深井管设二级滤头本工程的2口井共用1台真空泵，真空泵采用PVC管，接头要密封、结实，不能随便移动，防止松动11 孔口封堵降水设备安装完成后需进展孔口的封堵，防止真空泵的真空度无法满足真空抽水要求由于挖土后井点管的悬空较长，可将超长局部井管截掉，但每次调整井管后均需重新进展一次孔口封堵12 排水降水设备安装完毕后应进展试抽水，满足要求后开始转入正常降水工作成孔、下管、回填、洗井应连续进展，不可中断成井和下管应保证深度到位洗井与降水运行时应用排水管将水排至场地四周的明沟(渠)，通过排水沟(渠)将水排入场外预设的排水沟渠中，场地四周的排水管道应定时清理，确保排水系统的畅通13 须知事项1、基坑围护结构施工完毕后，应立即进展降水施工，基坑水位降至开挖面下0.5～1.0m后才能进展基坑开挖施工。
2、施工中为了确保围护结构的止水效果，对可能出现的基坑渗漏情况与时采取必要有效的堵漏措施3、基坑开挖施工过程中，如降水效果不理想，施工中可采取架设轻型井点的降水措施来保证降水效果4、降水施工应在围护施工完毕，土方开挖前二周进展，周边井点在基坑回填之前予以保存5、孔口在地面以下或相对地面以下3m的深度用粘土填充并夯实，真空抽气要保持真空度不低于0.06MPa，深井泵抽水如此不连续进展，有水如此抽，断水如此停，所有泵均采用自动控制基坑开挖本工程基坑开挖采用明挖法施工，并严格按照“时空效应〞理论分层、对称进展开挖根据本工程的实际情况，基坑开挖主要施工工艺如下：第一次基坑开挖→测量放线、定位→第二次基坑开挖→人工坑底平整1 基坑开挖基坑开挖分二次进展，第一次基坑开挖至绝对标高+0.3m，第二次基坑开挖至绝对标高-m，二次开挖均严格按照分层、对称的原如此进展基坑开挖的主要施工技术要点如下：1、基坑开挖前必需满足基坑水位降至开挖面下0.5～1.0m，且地基加固达到设计强度才可进展开挖2、基坑开挖时，二次开挖均严格按照分层、对称的原如此进展，不得超挖每层开挖深度不大于2m，严禁在一个工况条件下，一次开挖到底。
3、在开挖过程中，与时在坑顶周边设置截水沟或挡水土堤，防止地表水冲刷坡面和基坑外排水回流渗入坑4、基坑开挖后，根据现场的实际情况与时设置坑排水沟和集水井，将坑积水集中并通过排水系统排出，防止坑底积水5、土方开挖的顺序、方法遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖〞的原如此每一工况挖土完成时间控制在24小时以6、由于坑底绝对标高为-m，局部落低至-m，具体开挖的深度严格按照设计图纸施工，机械挖土至坑底时，坑底保存200～300mm厚土层用人工挖除整平，防止坑底土扰动7、土方开挖时，弃土运至场地未到达设计场地顶标高〔详见网格附图〕，临时堆土离坑边1m，堆土高度不得高于1.5m6.4、护坡处理现场坡道才用二级放坡，坡度1:0.75二级坡道才用防水布封闭式隔离铺设消防水池西侧根据现在实际情况才用一级放坡，才用混凝土喷浆护坡：、设计参数：1、护坡施工必须与挖土相配合，基坑壁采用喷射混凝土护坡2、护坡喷射混凝土厚度为100mm，喷射强度C30，水灰比0.45，喷射混凝土粒径5～10mm；本次喷锚支护分为二次喷射施工，初喷厚度完成施工为60mm，布设φ10150*150喷锚网片复喷厚度施工分别为40mm。
3、顶部与交接处注意做好翻边处理施工流程：土方开挖—护坡修理—砼初喷—挂网—复喷-盖防水布6.4.3、施工工艺：1、土方开挖：根据护坡的工艺要求，土方开挖应自上而下分层分段进展；2、挂网与加强筋：钢筋网竖向钢筋上部绑扎，下部必须焊接，水平钢筋可以绑扎，钢筋网片应结实固定在边坡上，符合保护层厚度要求，水平加强筋压在钢筋网片上，且与土钉焊牢；3、喷射混凝土：喷射混凝土的强度等级C20，采用P.O.42.5的普通硅酸盐水泥，瓜子片不大于12mm，不大于2.5mm的中细砂，空压机风压量为9m3/min，喷头水位不小于0.15MPa，喷射混凝土的平均厚度为100m6.5、消防水池主体结构施工基坑开挖与围护施工完成以后，便可以进展消防水池主体结构的施工了，主要施工工艺为：施工测量放线→素混凝土垫层施工→结构底板施工→施工脚手架搭设→池壁施工→池梁与顶板施工→拆除井点降水6.5.1 施工测量放线测量放线必须按甲供点引进，将测量控制点引至施工地附近，测量控制点经监理工程师复测、确认后方可使用建筑物的中心线、边线和高程测量完之后，经监理确认无误后进展本道工艺的施工，并进展不定时地复核观测，保证中心线、高程的偏差满足要求。
6.5.2 素砼垫层施工 机械开挖完成后，坑底应保存200厚土层由人工开挖整平至设计标高 素砼垫层浇筑前组织有关单位对标高和位置进展验收，合格后方可进展素砼垫层的浇筑素砼垫层厚100mm，每边宽出根底边100mm，采用C15的商品素混凝土素砼垫层施工时严格用水准仪抄平，严格控制标高，混凝土浇捣后外表整平由于坑底局部标高落低，施工中可考虑分块浇筑垫层素砼垫层施工时应采取有效的排水措施，使基坑保持无积水状态梁底垫层积水拟选择在真空深井处将垫层落深，将积水会于真空深井处由排水系统集中排出假如遇有暗浜或超挖时，应挖清虚泥，用3:7土换填，并分层夯实后做钢筋贯入度试验6.5.3 施工脚手架搭设6.5.3.1、脚手架搭设材料要求1、脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进展检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。
扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏3〕脚手板采用50mm厚落叶松，宽度为300mm，但凡腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈6.5.3.2、脚手架搭设技术措施１、施工准备〔1〕在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进展书面技术交底，并履行交底签字手续，各持一份，互相监视，由专业班组长向操作人员进展班前技术交底，并做好交底记录入档〔2〕按对脚手架使用的各种材料的要求，对使用的材料进展全数检查、验收，方准进展场使用，并进入现场后分类堆放整齐，挂牌标明准备使用〔3〕搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗２、脚手架的根底〔1〕消防水池垫层×3m木脚手板，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进展放线定位，铺设木脚手板要平稳，不得悬空３、脚手架结构技术要求〔1〕依脚手架结构要求本工程为框架结构，采有里外双排架使用，脚手架里侧立杆距墙200mm，竖立杆低于檐口为450mm，外立杆高于墙口1.2m，立杆排距1.2m，立杆纵距1.8m，大横杆步距1.8m，小横杆间距1.5m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的1/3。
立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于±50mm，大横杆搭设要水平，全长水平差不大于±20mm，立杆的纵距排距偏差不大于±20mm，小横杆外侧伸出架体的长度为140mm，小横杆偏离主节点的距离不应大于150cm，靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆〔2〕剪刀撑采用6米的钢管搭设，立杆7根、大横杆7根为一组剪刀撑，每隔6根设置一组与地面成45度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加2个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于150mm，最下边斜杆与立杆的连结点距离不大于200mm，剪刀撑杆件的搭接长度为1000mm，用三个扣件扣牢，扣件扣在钢管端头处不小于10cm处剪刀撑下端一定要落地〔3〕脚手板的铺设，施工操作层的脚手架必须铺满、铺稳、铺严，距离墙面不得大于200mm，里立杆与墙面之间铺设一块脚手板，不得有空隙和控头板，本工程砌筑自上而下的进展施工只考虑一个操作层，对头铺设的脚手板，接头下面必须设两根小横杆，板端距小横杆150mm，拐弯处的脚手板必须交叉搭铺。
〔4〕操作层、通道口的防护，在操作层高1.2m处设两道防护栏杆，但必须挂设有准用证的密目式立网，立网的边绳与大横杆靠紧，并用绳系结结实，并设180mm高的踢脚板用木脚板代替 距地3m处设一层兜网，消防水池北侧沿坡道台阶口设安全通道口长2米，高3米，与洞口同宽，上铺一层50mm的木脚手板铺严并挂标识牌〔5〕脚手架体与建筑物之间封闭方法：密目网垂直封闭，密目网的质量要求：① 密目网要四证齐全，要有阻燃性能，其续燃，阴燃时间均不得大于4秒要符合GB16909的规定② 每10CM×10CM＝100CM2的面积上，有2000以上网目密目网贯穿试验：做耐贯穿试验时，将网与地面成30度夹角拉平，在其中心上方3米处，用5KG重的钢管〔管径48-51mm〕垂直自由落下，不穿透即为合格产品密目风的绑扎方法：用14#铅丝将密目网绑扎至立杆或大横杆上，使网与架体结实的连接在一起系蝇的材质应符合GB16909的规定兜网封闭：用大眼安全网〔平网〕将脚手架与建筑之间封闭起来，二层处设置一道平网，每隔10米封闭一道〔6〕脚手架的上下通道：脚手架体要设置安全马道：① 马道宽度不小于1米，坡度以1：3〔高：长〕为宜② 马道的立杆、横杆间距应与脚手架相适应，根底按脚手架要求处理，立面设剪刀撑。
③人行斜道小横杆间距不超过1.5米④ 马道上满铺脚手板，板上钉防滑条，防滑条不大于300mm⑤设置护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板〔7〕脚手架的卸料平台：卸料平台上面要挂牌标明控制荷载；要严格按照搭设方案施工〔8〕外脚手架搭设顺序：本工程脚手架搭设自下而上进展，立杆垫板铺完后由楼的一侧开始排尺，在垫板上用粉笔画出立杆轴心线，然后在垫板上摆放标准底座与扫地杆─＞竖立杆〔随即立杆与扫地杆用直角扣件扣紧〕─＞装扫地小横杆─＞安第一步大横杆─＞安装第一步小横杆─＞校正立杆─＞设第一排拉结点─＞安第二步大横杆─＞第二步小横杆......以此类推，搭设高度７步大横杆时安装剪刀和横向支撑杆6.5.3.3、脚手架检查和验收搭设时随施工进度进展交底，在检查验收时随进度分段搭设验收，经验收合格后方能交付使用，并履行交验签字手续入档6.5.3.4、脚手架使用、维护、保养技术措施１、设专人每天对脚手架进展巡回检查，检查立杆、垫板有无下沉、松动，架体所有扣件有无滑扣、松动，架体各部构件是否完整齐全２、作好脚手架根底排水，下雨过后要对脚手架架体根底进展全面检查，严禁脚手架基底积水下沉。
３、操作层施工荷载不得超过270KG／平方米，不得将横杆支撑、缆风绳等固定在脚手架上，严禁在脚手架上悬挂重物４、严禁任何人任意拆除脚手架上任何部件５、遇有六级以上大风、大雾、大雨和大雪天气应暂停脚手架作业，在复工前必须检查无问题后方可继续作业6.5.3.5、脚手架搭设时须知事项1、外径48mm与51mm的钢管与木楞严禁混合使用2、主节点处，固定横向水平杆或纵向水平杆、剪刀撑、横向支撑等扣件的中心线距主节点的距离不大于150mm3、各杆件端头伸出扣件盖板边缘的长度不小于140mm4、对接扣件的开口应朝向架子的侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全5、上架作业人员必须持证上岗，戴好安全帽，系好安全带6、严格按搭设方案施工；连墙件和剪刀撑应与时设置，不得滞后超过两步7、在搭设过程中，应注意调整脚手架的垂直度，最大允许偏差100mm.6.5.4池壁施工底板施工完成以后，开始消防水池的池壁施工，主要施工工艺为：钢筋制作安装→模板制作安装→第一次砼浇筑→模板拆除与砼养护→钢筋制作安装→模板制作安装→第二次砼浇筑6.5.5 模板工程模板在现场用大板和木方配制，配制安装要求尺寸准确、平整光洁、有足够的强度和稳定性。
1、底板模板本工程底板翼缘外侧模采用钢模板拼装，钢管围檩支架，底板落深区采用九夹板支设2、侧壁模板本工程侧壁厚度为400mm，采用九夹板拼装，外连杆均采用钢管组合60×100方木条，双向间距为500，对拉止水螺栓选用M123、模板的操作要求①为保证支模标高正确和受力均匀，支模前在结构不平处用1:3水泥砂浆找平(只找模板下端，不得将砂浆 抹进柱墙边线)②为保证模板轴线位置正确，侧壁应在下脚(板面上50mm)，每隔1500mm电焊Ф14钢筋③U型钢安装间距不大于300mm，钩头螺丝安装距离不大于600mm，钩头螺丝不能替代对销螺栓④模板安装时，接缝要错开，即长短搭配⑤模板安装好后，根据平面尺寸、轴线、标高等进展复核，填好技术复核单⑥模板的拆除侧模：拆模时混凝土强度以能保证拆除时混凝土面不粘模、不掉角，强度>1.2Mpa为准；底模：混凝土强度符合《GB50204-2002》规标准即可拆除⑦已拆除支架的结构，在混凝土强度符合设计要求后，方可承受全部荷载，当施工荷载效应比使用荷载更为不利时，应加设临时支撑⑧拆下来的模板与时分类堆放，与时清理保养，并刷隔离剂6.5.6 钢筋工程1、钢筋选材必须满足设计要求，全部施工用钢筋必须经过取样复试合格，且具有厂方合格证与各种化学性能检测报告后方能使用。
2、钢筋保护层严格按设计图纸操作施工，保护层垫块强度不允许低于构件砼强度3、钢筋的规格、数量、品种、间距严格满足设计和规要求，确保工程质量4、钢筋加工形状、尺寸必须符合设计要求，钢筋外表应洁净、无损坏，油漆、铁锈在使用前去除干净，颗粒状、片状、老锈钢筋不得使用5、钢筋铺设时，应保证上下皮钢筋方向一致，梁、板钢筋铺设时须按正弯矩钢筋放在支座处搭接，负弯矩钢筋放在跨中搭接的规定6、钢筋配料长短错开，焊接绑扎接头按设计要求设置7、根据抗震要求，箍筋拉结筋端部均需做135°弯钩，且弯钩平直局部长度大于10d8、所有焊接接头施工前必须试焊，合格后方可正式施焊，焊工应有上岗证9、焊接接头距钢筋弯折处，不应小于钢筋直径的10倍，且不宜位于构件的最大弯矩处10、绑扎铁丝注意变换方向，即应按“八〞字型，每个绑扎接头用三道双股铁丝扎牢11、箍筋应与受力筋方向垂直设置，弯钩叠合处应错开12、当钢筋长度不够时，楼板、梁与屋面板，上部筋应在跨中搭接，梁板下部钢筋应在支座处搭接；根底深下部筋应在跨中搭接，上部钢筋应在支座处搭接；同一截面钢筋搭接接头数量不得超过钢筋总量的25%，相邻接头截面的最小距离为45d6.5.7 混凝土工程混凝土采用商品混凝土，底板浇筑应一次性连续浇捣，不留施工缝。
根据施工图纸底板的厚度大于30cm，使用插入式振动器振捣，振捣时应快插慢拔，插点要均匀排列，逐点移动，不得漏振，做到均匀振实移动间距为30～40cm墙板砼分层浇筑，层厚度30～40cm，振动器采用φ75mm振动器振捣分层振捣密实梁、侧壁等结构的砼浇筑，须按设计施工图要求，保证砼的断面尺寸，梁和侧壁的浇捣应快插慢拔，插点要均匀，振动器采用φ75mm振动器振捣分层振捣密实砼浇注应注意以下几点：1、侧板施工缝留设在底板面上不大于30cm2、砼浇筑后，其强度未达到1.2MPa时，不得在底板上搭设脚手架，并加强对砼的养护3、砼施工缝清理干净，先铺2cm砂浆4、留设施工缝时，在钢带止水片安装结实后，再浇筑砼5、施工缝留设见如下图6.5.8地下构筑物防水施工 地下防水工程是防止地下水对地下构筑物根底的长期浸透，以保证地下构筑物使用功能的正常发挥，本工程地下构筑物的防水包括消防水池的墙体、顶板，对应详细的地下防水做法详见建筑设计说明在施工过程中还需要注意一下几点：1、本工程地下构筑物箱体埋置深度小于10m，防水混凝土采用设计抗渗等级P62、穿越地下构筑物箱体的管道，均设置相匹配的刚性防水套管管道安装完毕后，刚性防水套管与套管间的缝隙，采用加注柔性(耐老化)密封胶到不渗漏。
埋设在墙体的钢质爬梯，采用Ø22圆钢爬梯3、凡穿出地面的设备吊装、检修孔均设置盖板，并设置限制进入该区域的防护栏杆，防止无关人员进入设备运行区域6.5.9 地下构筑物粉刷与底面施工本工程地下构筑物为一般抹灰粉刷，我们将组织具有专业技术水平的抹灰班组进展施工主要的技术要点如下：1、地下构筑物为现浇防水钢筋混凝土，顶板、底板拆除模板后，不做粉刷，凿除局部毛刺，修补好施工时的螺栓孔，高标号水泥砂浆(掺建筑胶)批嵌抹平2、地下构筑物底板(结构标高)，现浇钢筋混凝土，清理干净后，刷界面剂一道，C30防水混凝土0.5%找坡，随捣随粉，最薄出浇筑30mm厚C30细石混凝土面层，随捣随粉3、地下构筑物底板面以下的集水坑(结构标高-m)底面、侧面刷水泥浆一道(掺建筑胶)，用20mm厚高标号水泥砂浆粉刷6.5.10 井点降水拆除 井点降水设备拆除是分阶段进展的，基坑开挖后由于井点管的悬空较长，可将超长局部井管依次切除，但每次调整井管后均需重新进展一次孔口封口在消防水池主体结构全部施工完成并达到设计强度以后，对高出底板局部的2个真空深井的井管全部切除并落低约30mm，然后设置止水法兰和绞丝，同时用闷头旋紧封闭严实，最后采用与底板标号一致的砼浇筑封死。
6.6、土方回填与结构恢复回填采用对称分层回填，严格控制每层的回填厚度，采用现场开挖出来的吹填砂进展回填利用挖机抓斗压实，并用电动振动夯夯实回填料和密实度必须严格达到设计要求土方回填完成并达到设计要求后，开始进展消防水池周围原来堆场结构的恢复工作，恢复按照原来的堆场结构技术要求进展，详见相关的堆场设计图纸第七章 基坑围护施工监测在基坑围护的施工过程中，为有效防基坑围护施工对工程周边环境与基坑围护本身的危害，需采用先进、可靠的仪器与有效的监测方法，对基坑围护体系和周围环境的变形情况进展监控，为工程实现动态化设计和信息化施工提供所需的数据，从而使工程处于受控状态，确保基坑与周边环境的安全为此，须对消防水池基坑在施工期间进展监测工作7.1、监测容按照《基坑工程施工监测规程》规定，同时参照围护设计方案，结合本工程具体情况，本工程基坑工程监测等级定为三级基坑工程等级划分表基坑工程监测等级基坑工程安全等级周边环境等级地基复杂程度三级三级三级中等依监测等级，根据不同施工阶段的监测目的和对象，本工程施工监测可分为两阶段性监测，分别为围护结构施工期间监测和基坑开挖施工监测各阶段施工监测容拟定如下：I、围护结构施工期间监测容：周边管线位移监测(沉降、水平)II、基坑开挖施工期间监测容：1、基坑外地下水位监测；2、坑外地表沉降；3、地下管线的(沉降，水平)监测。
除以上监测容外，整个施工期间还应做好巡查工作基坑工程巡视检查应包括以下主要容：(1)土体有无沉陷、裂缝与滑移；(2)基坑有无涌土、流砂、管涌2、施工工况(1)开挖后暴露的土质情况与岩土勘察报告有无差异；(2)基坑开挖分段长度与分层厚度是否与设计要求一致，有无超长、超深开挖；(3)场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常；(4)基坑周围地面堆载情况，有无超堆荷载3、基坑周边环境(1)地下管道有无破损、泄露情况；(2)周边建(构)筑物有无裂缝出现；(3)周边道路(地面)有无裂缝、沉陷；(4)邻近基坑与建(构)筑物的施工情况4、监测设施(1)基准点、测点完好状况；(2)有无影响观测工作的障碍物；(3)监测元件的完好与保护情况7.2、测点布置与监测方法1、围护体墙顶水平位移和垂直位移(沉降)监测(1)监测目的掌握在基坑开挖施工过程中围护体墙顶的水平位移和垂直位移(沉降)状况2)监测方法和要求水平位移监测一般用全站仪配合棱镜、觇牌等以准直线倒镜二测回观测，也可采用两点前方交汇法，小角度法观测，每个观测点应采用二测回测定垂直位移监测采用水准测量，每测站可按后后前前次序施测，但不得以两次仪器高代替往返观测；同一测站支点数不宜超过4点，采用固定水准路线、仪器、人员与测站位置。
测量基准点和基准方向应设在施工影响围以外，水平位移基准点和垂直位移基准水准点应按规要求埋设，均不少于三个采用独立坐标体系基准方向应通视良好，不受旁折光的影响基准点应定期(每1～2月一次)联测，以检测其稳定性，发现不稳定的点不能用作基准点，应另行补设或按稳定点位对观测值作改正3)本工程测量精度要求：A、水平位移监测等级：三级；〞；测距中误差：<3.0mm；最弱边边长相对中误差：1：100 000；监测点坐标中误差：<3.0mmB、垂直位移监测等级：三级；√n(n为测站数)初次测量次数不少于2次，观测误差在允许围时，取平均数作为初值4)测点布置沿基坑围护体的顶面(冠梁)设置墙顶水平位移和垂直位移监测点, 水平与垂直位移共点，点距一般不超过20m，每侧边均不少于3个结构主体基坑共布设12个水平位移和垂直位移测点，编号W1～W12，测点埋设位置详见消防水池基坑监测测点布置示意图(附图1)并在远离基坑(>3倍的基坑开挖深度)的地方设基准点3个5)测点埋设在施工墙体冠梁时，将专用测钉预埋在围护墙体的冠梁，并做好标识工作2、基坑外水位监测(1)监测目的通过监测基坑外地下水位在基坑降水和基坑开挖过程中的变化情况，比照坑外水位差，从而了解基坑围护结构止水效果，以与时发现和防止围护结构渗漏、基坑外水土向坑流失，是判断基坑周边环境安全性的主要依据之一。
2)监测方法和要求本工程采用电测水位计，这种仪器的探头如同“茄克〞插头一样，水位接触到第二层导电体，仪器便发出声响，在带标尺的电缆上读数施测前需检查仪器收否通路，检查测度仪的灵敏性、稳定性与标尺的精度等初始水位确实定：当气候变化不大时，在埋设3天后观测二天，每天二次，取平均值作为地下水位的观测初值测试前，将测头与测读仪接通，测头缓慢放入孔中，当测到水位高时，即记录到孔口的水位观测深度，据以四等水准测设到孔口高程计算水位高程3)测点布置沿基坑外围1～2m左右均匀布设测点，基坑四周共布设4个水位监测点，编号SW1～SW4，水位管深度为12m，测点埋设位置详见消防水池基坑监测测点布置示意图(附图1)4)测点埋设 地下水位观测孔采用φ108～φ127钻具成孔，钻孔深度宜大于观测孔深度0.5m～1.0m要求使钻孔垂直，且在清孔后下PVC型水位管水位管入孔后，管外应填中粗砂，填至孔口下20cm处止冲洗水位管的泥浆，冲孔要求直到水清为止，且在灌满水后观测水位能明显下降待填料密实后，在地面0.5m上，水位管周围采用膨润土或水泥砂浆密封，以防止地表水渗入地下水位观测孔口应加盖保护水位管滤孔尺寸宜为φ8mm，且按间距5cm呈梅花形分布，外包40目左右二层滤网。
水位管下部透水管长度至少应确保3m～4m以上，如右图所示3、坑外地表沉降监测(1)监测目的掌握在基坑开挖施工过程中围护外侧地表垂直位移状况，评估基坑施工对围护外侧地表的影响，合理安排施工，减少其对周边环境的不利影响2)监测方法和要求方法与精度要求与围护体墙顶水平位移和垂直位移(沉降)监测的方法和精度要求一致3)测点布置沿围护四周外围布设地表垂直位移监测断面，每个断面沿垂直基坑方向按由远与近的原如此布设2个垂直位移监测点，总共布设6个观测断面，共计12个监测点，垂直位移监测断面编号为：T1～T6，测点编号分别为：Ti-j(i为1到6，j为1到2)测点埋设位置详见消防水池周边环境监测测点布置图(附图2)，并在远离基坑(>3倍的基坑开挖深度)的地方设基准点4)测点埋设以上监测点布置采用埋钉设标法布设6、地下管线的(沉降、水平)监测掌握在围护施工和基坑开挖施工过程中基坑周边地下管线的水平位移和垂直位移状况，评估基坑施工对其的影响，合理安排施工1)监测方法和要求方法与精度要求与围护体墙顶水平位移和垂直位移(沉降)监测的方法和精度要求一致2)测点布置主要针对东侧与北侧的雨水管道进展监测，共布设间接观测点5个，测点编号G1～G5其余管线会同业主，施工，监理单位一同进展现场查勘，确定其测点布置位置与数量。
具体测点位置见消防水池周边环境监测测点布置图(附图2)7.3、监测设备1、水平位移监测采用日本宾得R-320型全站仪测每点水平位移其测量精度为±2″，2mm+2ppm×D1/52、垂直位移监测采用瑞士莱卡NA2精细水准仪测每点垂直位移，其测量精度满足DS1级要求3、基坑外地下水位监测采用国产水位计进展水位观测，其测量精度为±1mm7.4、监测项目的报警值基坑的监测报警指标一般由累计变化量和变化速率两个量来控制据有关规与基坑围护设计说明要求，初步确定各监测项目界限报警值，见下表监测项目报警值备注速度(mm/d)累计(mm)围护墙顶垂直水平位移315变形速率持续3天与以上围护体侧斜315管线垂直水平位移220(参考)坑外地表315坑外水位30010007.5、监测工期与监测频率本施工监测周期自围护体施工开始，至基坑拆除支撑后为止,正常施工周期约4个月估计监测容监测频率围护施工坑降水基坑开挖底板浇筑至±支撑拆除管线位移1次/3天1次/3天1次/1天1次/3天1次/天地表沉降1次/3天1次/3天1次/1天1次/3天1次/天坑外地下水位/1次/3天1次/1天完毕完毕注：(1)现场监测将采用定时观测与跟踪观察相结合的方法进展；(2)监测频率可根据监测数据变化大小进展适当调整；(3)监测数据有突变时，监测频率加密到每天二次。
7.6、数据处理1、使用论证通过的专业软件对数据进展处理2、数据处理以后汇成报告必须经过专项测试人员自检，现场测试负责校核，各项测试人员互检后，方可敲章送出3、测试数据发生异常后，应与时与项目审核人、审定人联系，共同协商解决7.7、监测成果提交与时监测，反应信息，指导施工；数据异常，加密监测，与时分析，实时调整，优化施工，做到信息化施工基坑施工期间，基坑变形、地下管线和周边建筑物的监测成果，每次测量后，第二天上午提交测量成果，如有突变或危险情况，发现问题与时与相关部门沟通监测资料应符合下述要求：1、使用正规的监测记录表格，数据应与时计算整理，并由记录人、校核人签字后上报场监理和有关部门；2、监测记录必须有相应的工况描述；3、对监测的开展与变化情况应有评述，当接近报警值时应与时通报现场监理，提请有关部门关注第八章 施工进度计划与资源需求计划8.1、施工总体进度计划安排本工程消防水池施工进度计划安排是根据不同的节点要求进展编排的，先进展基坑围护施工，然后进展消防水池主体结构施工，最后完成原结构的恢复施工，确保2016年06月10日前能完成整个消防水池工程的施工建设任务8.2、工程施工进度安排本工程各分项施工进度计划如下：基坑围护：2016年05月10日完成；消防水池：2016年05月30日完成；本工程全部实物工作：2016年06月30日完成。
第九章 主要技术组织措施9.1、工程质量保证措施9.1.1 质量管理组织机构嘉民某某嘉昊一期项目项目经理部项目经理总工程师生产经理施 工 各 班 组试 验 员材 料 员安 全 员施 工 员机 管 员测 量 员质 量 员制订质量规划的目的，是指对实施的工程项目提出工程质量的各项指针，包括质量口号，使参加工程施工的全体职工有明确的方向和目标 建设工程质量是勘察、设计、施工等各方面工作的综合反映，因此，进展工程质量控制必须研究产品形成和开展的全过程主要有以下几个方面对施工单位来说，主要是通过图纸学习和会审，提出有关图纸方面存在的问题，或根据实际施工情况可能对建筑结构某些构建产生不利影响，请设计单位给与复核，以免发生质量事故收到施工图以后，组织各相关技术人员审阅，结合质量检验评定标准、施工与验收规，汇总形成《施工图会审记录》，为设计交底会议做好准备针对有关技术问题，提出最优施工方法和施工工艺，在得到设计单位认可并出具书面修改通知后方可有效9.1.3.2原材料、构配件质量控制原材料和构配件是工程实体的构成局部，其质量好坏直接影响工程质量，因此对原材料和构配件的质量控制应注意以下几点：(1)严格按照设计图纸要求和质量标准进展采购、订货、运输和保管。
各项原材料应有出厂合格证或质量保证书2)原材料或构配件进场应有专人负责验收，不合格的材料、构配件不得进场；不同型号、规格的材料分类堆放，不得混存混放3)需要试验或复试的原材料或构配件，应按规定取样进展试验或复试，合格后方可使用施工阶段是建筑实体形成过程，是工程质量管理的主要环节，可以从以下几个方面加以控制：(1)严格执行施工质量验收规中强制性条文的规定，强制性条文是必须严格执行的条文，它对施工质量、结构安全以与使用功能都。
