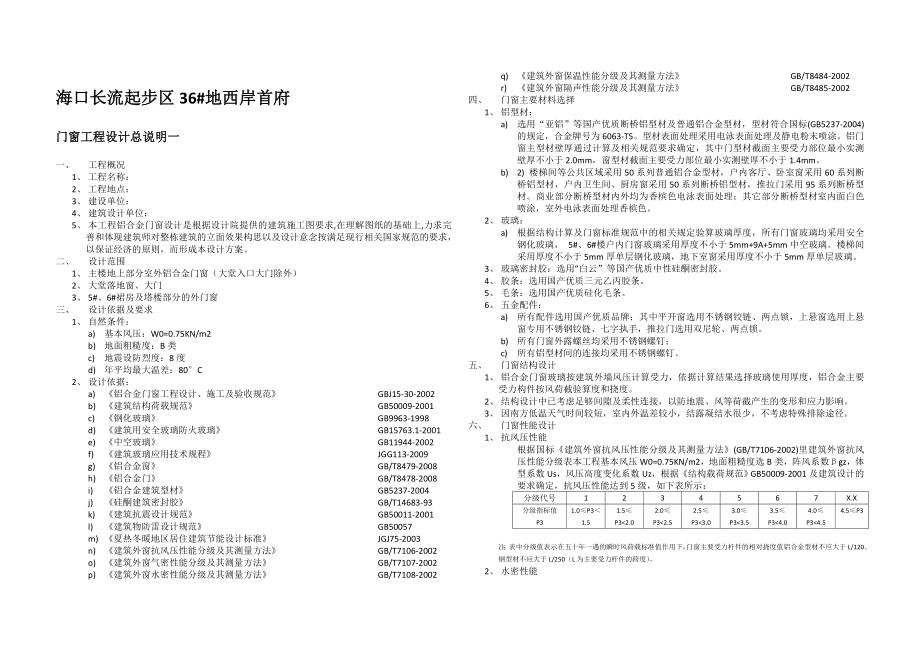

门窗工程设计总说明

海口长流起步区36#地西岸首府门窗工程设计总说明一一、 工程概况1、 工程名称：2、 工程地点：3、 建设单位：4、 建筑设计单位：5、 本工程铝合金门窗设计是根据设计院提供的建筑施工图要求,在理解图纸的基础上,力求完善和体现建筑师对整栋建筑的立面效果构思以及设计意念按满足现行相关国家规范的要求，以保证经济的原则，而形成本设计方案二、 设计范围1、 主楼地上部分室外铝合金门窗（大堂入口大门除外）2、 大堂落地窗、大门3、 5#、6#裙房及塔楼部分的外门窗三、 设计依据及要求1、 自然条件：a) 基本风压：W0=0.75KN/m2b) 地面粗糙度：B类c) 地震设防烈度：8度d) 年平均最大温差：80°C2、 设计依据：a) 《铝合金门窗工程设计、施工及验收规范》 GBJ15-30-2002b) 《建筑结构荷载规范》 GB50009-2001c) 《钢化玻璃》 GB9963-1998d) 《建筑用安全玻璃防火玻璃》 GB15763.1-2001e) 《中空玻璃》 GB11944-2002f) 《建筑玻璃应用技术规程》 JGG113-2009g) 《铝合金窗》 GB/T8479-2008h) 《铝合金门》 GB/T8478-2008i) 《铝合金建筑型材》 GB5237-2004j) 《硅酮建筑密封胶》 GB/T14683-93k) 《建筑抗震设计规范》 GB50011-2001l) 《建筑物防雷设计规范》 GB50057m) 《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003n) 《建筑外窗抗风压性能分级及其测量方法》 GB/T7106-2002o) 《建筑外窗气密性能分级及其测量方法》 GB/T7107-2002p) 《建筑外窗水密性能分级及其测量方法》 GB/T7108-2002q) 《建筑外窗保温性能分级及其测量方法》 GB/T8484-2002r) 《建筑外窗隔声性能分级及其测量方法》 GB/T8485-2002四、 门窗主要材料选择1、 铝型材：a) 选用“亚铝”等国产优质断桥铝型材及普通铝合金型材，型材符合国标(GB5237-2004)的规定，合金牌号为6063-T5。

型材表面处理采用电泳表面处理及静电粉末喷涂铝门窗主型材壁厚通过计算及相关规范要求确定，其中门型材截面主要受力部位最小实测壁厚不小于2.0mm，窗型材截面主要受力部位最小实测壁厚不小于1.4mmb) 2) 楼梯间等公共区域采用50系列普通铝合金型材，户内客厅、卧室窗采用60系列断桥铝型材，户内卫生间、厨房窗采用50系列断桥铝型材，推拉门采用95系列断桥型材商业部分断桥型材内外均为香槟色电泳表面处理；其它部分断桥型材室内面白色喷涂，室外电泳表面处理香槟色2、 玻璃：a) 根据结构计算及门窗标准规范中的相关规定验算玻璃厚度，所有门窗玻璃均采用安全钢化玻璃， 5#、6#楼户内门窗玻璃采用厚度不小于5mm+9A+5mm中空玻璃楼梯间采用厚度不小于5mm厚单层钢化玻璃，地下室窗采用厚度不小于5mm厚单层玻璃3、 玻璃密封胶：选用”白云”等国产优质中性硅酮密封胶4、 胶条：选用国产优质三元乙丙胶条5、 毛条：选用国产优质硅化毛条6、 五金配件：a) 所有配件选用国产优质品牌；其中平开窗选用不锈钢铰链、两点锁，上悬窗选用上悬窗专用不锈钢铰链、七字执手，推拉门选用双尼轮、两点锁b) 所有门窗外露螺丝均采用不锈钢螺钉；c) 所有铝型材间的连接均采用不锈钢螺钉。

五、 门窗结构设计1、 铝合金门窗玻璃按建筑外墙风压计算受力，依据计算结果选择玻璃使用厚度，铝合金主要受力构件按风荷截验算度和挠度2、 结构设计中已考虑足够间隙及柔性连接，以防地震、风等荷截产生的变形和应力影响3、 因南方低温天气时间较短，室内外温差较小，结露凝结水很少，不考虑特殊排除途径六、 门窗性能设计1、 抗风压性能根据国标《建筑外窗抗风压性能分级及其测量方法》(GB/T7106-2002)里建筑外窗抗风压性能分级表本工程基本风压W0=0.75KN/m2，地面粗糙度选B类，阵风系数βgz，体型系数Us，风压高度变化系数Uz，根据《结构载荷规范》GB50009-2001及建筑设计的要求确定，抗风压性能达到5级，如下表所示：分级代号1234567X.X分级指标值P31.0≤P3＜1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3注：表中分级值表示在五十年一遇的瞬时风荷载标准值作用下，门窗主要受力杆件的相对挠度值铝合金型材不应大于L/120、钢型材不应大于L/250（L为主要受力杆件的跨度）2、 水密性能根据国标《建筑外窗水密性能分级及其测量方法》(GB/T7108-2002)建筑水密性能分级表防止雨水渗透是建筑门窗的基本功能之一，采用了下面几点设计来提高门窗的水密性能：\a) 外窗和门窗构件的截面或几个构件组合截面所形成的空腔采用了等压原理理论进行设计，使空腔内空气与室外相等，防止室外空气压力将雨水压入腔内，以提高外窗和门窗抗雨水渗漏功能。

b) 可能产生渗水的部位预留了泄水孔道，集中后由孔道排出c) 型材与边框连接处必须用硅硐密封胶进行覆盖密封，密封材料应能在长期压力下保持弹性本工程铝合金门窗固定部分达到3级，即250≤△P＜350，如下表所示(单位Pa)：分级代号12345X.X分级指标△P100≤△P＜150150≤P3<250250≤P3<350350≤P3<500500≤P3<700700≤P33、 气密性能：根据国标《建筑外窗气密性能分级及其测量方法》(GB/T7107-2002)建筑外窗气密性能分级表门窗的空气渗透性能是指门窗缝隙透过空气的能力，本工程门窗开启窗及固定玻璃，均要使空气渗透量减少到最低程度该门窗空气渗透性能达到4级，如下表所示：分级代号12345单位缝长分级批标值q1/m3/(m.h)6.0≥q1＞4.04.0≥q1＞2.52.5≥q1＞1.51.5≥q1＞0.50.5≥q1单位面积分级指标值q2/m3/(m2.h)18≥q2＞1212≥q2＞7.57.5≥q2＞4.54.5≥q2＞1.51.5≥q24、 空气声隔声性能：本工程外窗隔声性能确定为3级，如下表所示：分级代号123456分级指标值20≤Rw<2525≤Rw<3030≤Rw<3535≤Rw<4040≤Rw<4545≤Rw5、 保温性能根据国标《建筑外窗保温性能分级及其测量方法》(GB/T8484-2002)建筑外窗保温性能分级表本工程外窗保温性能确定为5级，如下表所示：分级代号12345分级指标值K≥5.55.5＞K≥5.05.0＞K≥4.54.5＞K≥4.04.0＞K≥3.5分级代号678910分级指标值3.5＞K≥3.03.0＞K≥2.52.5＞K≥2.02.0＞K≥1.51.5＞K七、 防雷设计说明 根据《建筑物防雷设计规范》(GB50057)的规定，本工程按一类防雷设防30m及以上的外墙窗户应取防侧击和等电位保护措施，与建筑物防雷装置进行连接。

即10层及10层以上的外墙窗户需用2x30mm2的热浸镀锌扁钢将铝窗与建筑主体的防雷引下线有效连接窗外框与防雷连接件连接处，应先将其非导电的表面处理层除去，再用两个M5X12的不锈钢螺钉在铝框上墙前将铝框与防雷扁钢有效连接，防雷扁钢另一端与建筑主体的防雷引下线搭接不小于100mm满焊连接八、 节能说明节能设计说明另见《建筑节能设计专篇》所有外门窗的开启面积不小于所在房间面积8%的规定九、 九、施工要点1、 所有铝门窗上墙须进行彻底质量检查，并进行保护，直至达到设计要求；2、 铝合金门窗外框与水泥砂浆接触部位在上墙前需做防腐处理3、 连接件表面应做防腐处理，连接件间距为：两端连接件距离端头不大于200mm，其余连接件的间距不大于400mm4、 窗型需用拼樘料拼接时，需在窗外沿脚与拼樘料脚部涂密封胶后再进行拼接，以确保拼接处的水密性和气密性5、 安装尺寸偏关必须控制在规范允许范围内十、 图纸标准铝合金门窗分格图为外视表面展开图，图中标注尺寸单位为毫米。
