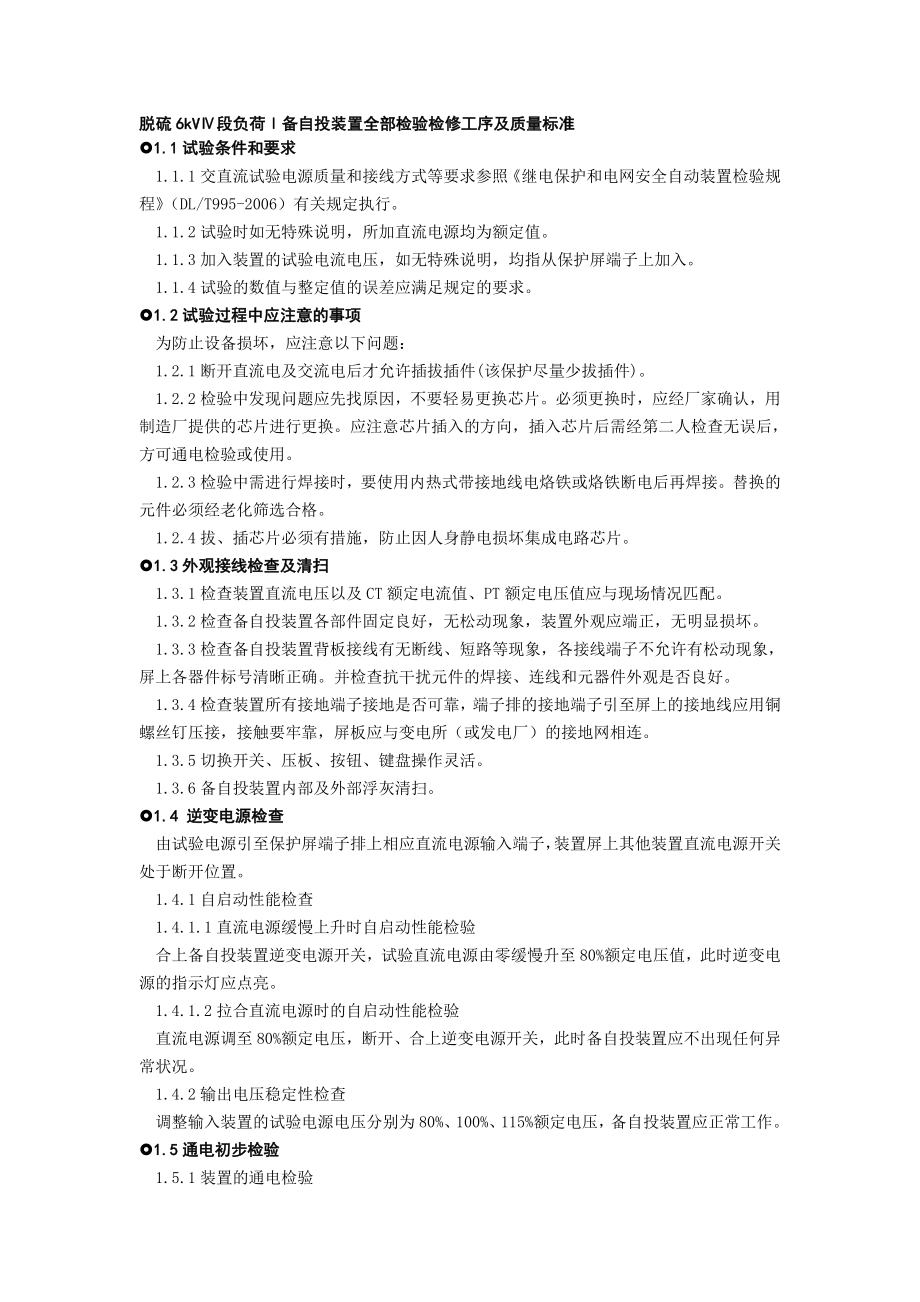

脱硫6kVⅣ段负荷Ⅰ备自投装置全部检验检修工序及质量标准

脱硫6kVⅣ段负荷Ⅰ备自投装置全部检验检修工序及质量标准£1.1试验条件和要求1.1.1交直流试验电源质量和接线方式等要求参照《继电保护和电网安全自动装置检验规程》（DL/T995-2006）有关规定执行1.1.2试验时如无特殊说明，所加直流电源均为额定值1.1.3加入装置的试验电流电压，如无特殊说明，均指从保护屏端子上加入1.1.4试验的数值与整定值的误差应满足规定的要求£1.2试验过程中应注意的事项为防止设备损坏，应注意以下问题：1.2.1断开直流电及交流电后才允许插拔插件(该保护尽量少拔插件)1.2.2检验中发现问题应先找原因，不要轻易更换芯片必须更换时，应经厂家确认，用制造厂提供的芯片进行更换应注意芯片插入的方向，插入芯片后需经第二人检查无误后，方可通电检验或使用1.2.3检验中需进行焊接时，要使用内热式带接地线电烙铁或烙铁断电后再焊接替换的元件必须经老化筛选合格1.2.4拔、插芯片必须有措施，防止因人身静电损坏集成电路芯片£1.3外观接线检查及清扫1.3.1检查装置直流电压以及CT额定电流值、PT额定电压值应与现场情况匹配1.3.2检查备自投装置各部件固定良好，无松动现象，装置外观应端正，无明显损坏。

1.3.3检查备自投装置背板接线有无断线、短路等现象，各接线端子不允许有松动现象，屏上各器件标号清晰正确并检查抗干扰元件的焊接、连线和元器件外观是否良好1.3.4检查装置所有接地端子接地是否可靠，端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与变电所（或发电厂）的接地网相连1.3.5切换开关、压板、按钮、键盘操作灵活1.3.6备自投装置内部及外部浮灰清扫£1.4 逆变电源检查由试验电源引至保护屏端子排上相应直流电源输入端子，装置屏上其他装置直流电源开关处于断开位置1.4.1自启动性能检查1.4.1.1直流电源缓慢上升时自启动性能检验合上备自投装置逆变电源开关，试验直流电源由零缓慢升至80%额定电压值，此时逆变电源的指示灯应点亮1.4.1.2拉合直流电源时的自启动性能检验直流电源调至80%额定电压，断开、合上逆变电源开关，此时备自投装置应不出现任何异常状况 1.4.2输出电压稳定性检查调整输入装置的试验电源电压分别为80%、100%、115%额定电压，备自投装置应正常工作£1.5通电初步检验1.5.1装置的通电检验给装置加上直流电压，合装置电源开关，延时几秒钟装置液晶显示屏显示正常。

1.5.1.1键盘检验在装置正常工作状态下，分别操作键盘上的方向键、取消键、确认键、复位键等，对照说明书检查这些键的功能正确1.5.1.2软件版本核查依照说明书进入相应菜单，校对记录保护的软件版本号1.5.1.3时钟的整定与失电保持功能通过菜单进入时钟整定页面，对当前时钟进行校核与整定，整定好后断开电源开关，检查装置在直流失电一定时间后备自投装置时间是否仍正确£1.6定值整定1.1.1校验前定值核对调看定值清单，与定值通知单对照检查内容和存放区是否相符1.1.2整定值失电保护功能检验断开逆变电源10秒钟后再合上电源，定值应不丢失1.1.3核对保护定值单上所列设备一次参数、电压电流互感器变比是否与现场实际相符£1.7开关量输入、输出检查1.7.1进入“测量显示”菜单中“开入量显示”子菜单，在保护屏端子排上分别模拟各接点接通，在液晶显示屏上显示的开关状态应与实际一致1.7.2进入“调试操作/出口传动试验”可以进行开关量输出的传动试验测量输出接点导通£1.8模数变换系统检查1.8.1断开装置与电流电压互感器的连接回路，试验仪器引出线接至端子排继电器侧1.8.2零漂检测：装置不通入任何量，用短接线将电压回路短接，查看装置零漂，电压不应大于0.05V。

1.8.3电压电流精度精度测试∶电压回路输入10V、30V、50V、70V，观察装置的采样误差应小于2%£1.9保护定值及功能检验备自投方式为自投方式5，主要参看自投方式5下的保护逻辑1.9.1有压定值测试要求充电条件(1) 母线三相有压；(2) 进线 2 有压；(3) 1DL 在合位（以 HWJ 判断），母线PT隔离开关在合位， 2DL 在分位（以HWJ 判断）经备自投充电时间后充电完成当进线2电压为0.97倍有压定值下，备自投装置闭锁，保护告警1.9.2失压自投定值测试定值是母线电压的线电压、备用电压通入100V第一状态下，母线、备用电压均为100V，第二状态为进线2电压正常，母线电压0.97倍无压启动定值下，保护启动，经延时Tt5,跳进线1DL1.9.3无压合闸定值测试定值是母线电压的线电压、备用电压100V抬高无压启动定值做第一状态下，母线、备用电压均为100V，第二状态，断开1DL合位接点，进线2电压正常，母线电压0.97倍无压合闸定值下，经延时Th1合进线2DL1.9.4 PT断线检测母线PT断线：（1） 负序线电压大于 8%Un满足以上条件延时 10 秒报 I 母 PT 断线，断线消失后延时 2.5 秒返回。

2）进线2 PT断线：检线压 2 或检同期 2 投入时，若进线电压 U2 小于有压定值，经 10 秒报进线 2 PT 断线，断线消失后延时 2.5 秒返回1.9.6整组试验用模拟断路器代替开关，模拟备自投实际动作过程1）工作开关、母线PT隔离开关处于合闸位置，母线电压和进线2电压100V（线电压），备自投投入状态，降低母线三相线电压小于无压启动定值30V（线电压），经2.5S跳开工作开关，确认工作开关跳开后，母线无压（小于无压合闸定值30V（线电压））合上备用开关2） 模拟工作开关误跳闸，母线电压小于无压合闸定值，切换备用电源正常3）放电条件检查：1.工作开关、母线PT隔离开关处于合闸位置，母线电压和进线2电压100V（线电压），备自投投入状态，降低母线三相线电压小于无压启动定值30V（线电压），经2.5S跳开工作开关，确认工作开关拒跳，经5S报工作开关拒跳，备自投装置闭锁2.外部闭锁备自投3.备用合上经短延时4.工作或备用跳位异常上述4种情况下备自投不充电，备自投闭锁灯亮£1.10交流回路绝缘电阻试验1.10.1准备工作试验前必须确认被保护设备的断路器、电流互感器全部停电，对于未停电回路，不得进行绝缘试验。

强调备自投装置只能测量交流电压回路、交流电流回路其他回路绝缘不能测量防止烧坏光耦元件和弱电回路1.10.2填写安全措施票1.10.3绝缘电阻测量在保护端子排处将所有电压的外部接线拆开，将电流回路的接地点拆开，用1000V摇表测量回路的对地绝缘电阻及各线芯之间绝缘电阻，其绝缘电阻大于10兆欧测完绝缘后将所拆接线全部恢复£1.11设备清扫，回路端子紧固将二次回路操作盘相关回路端子排及设备进行清扫以及紧固具体要求：定检试验中插头对地绝缘要求大于1兆欧，插头插座接线紧固，开关机构内辅助触点接线紧固，微动开关插头紧固。
