四新技术应用施工方案(常营一标)

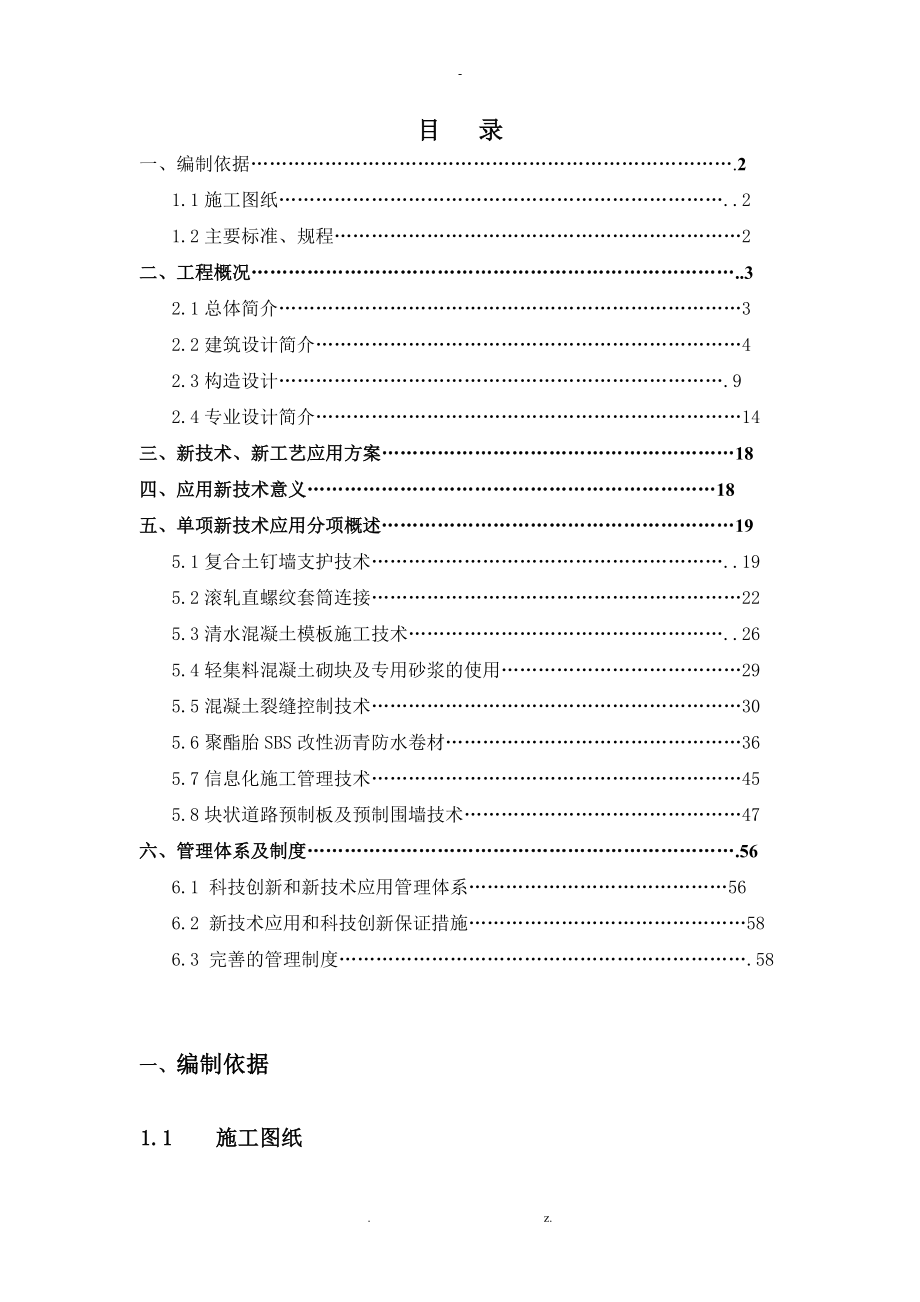

目 录一、编制依据…………………………………………………………………….21.1施工图纸………………………………………………………………..21.2主要标准、规程…………………………………………………………2二、工程概况……………………………………………………………………..32.1总体简介…………………………………………………………………32.2建筑设计简介……………………………………………………………42.3构造设计……………………………………………………………….92.4专业设计简介……………………………………………………………14三、新技术、新工艺应用方案…………………………………………………18四、应用新技术意义…………………………………………………………18五、单项新技术应用分项概述…………………………………………………195.1复合土钉墙支护技术…………………………………………………..195.2滚轧直螺纹套筒连接……………………………………………………225.3清水混凝土模板施工技术……………………………………………..265.4轻集料混凝土砌块及专用砂浆的使用…………………………………295.5混凝土裂缝控制技术……………………………………………………305.6聚酯胎SBS改性沥青防水卷材…………………………………………365.7信息化施工管理技术……………………………………………………455.8块状道路预制板及预制围墙技术………………………………………47六、管理体系及制度…………………………………………………………….566.1 科技创新和新技术应用管理体系……………………………………566.2 新技术应用和科技创新保证措施………………………………………586.3 完善的管理制度………………………………………………………….58一、编制依据1.1 施工图纸图纸类别图纸编号出图日期建筑常营三期剩余地块公共租赁住房工程一标段构造常营三期剩余地块公共租赁住房工程一标段设备常营三期剩余地块公共租赁住房工程一标段电气常营三期剩余地块公共租赁住房工程一标段1.2 主要标准、规程序号名 称编 号土建专业标准1岩土工程勘察标准(2021年版)GB50021-20012工程测量标准GB50026-20073普通混凝土拌合物性能试验方法GB/T50080-20024锚杆喷射混凝土支护技术标准GB50086-20015混凝土强度检验评定标准GB/T50107-20216混凝土外加剂应用技术标准GB50119-20037混凝土质量控制标准GB50164-20218建筑地基根底工程施工质量验收标准GB50202-20029砌体工程施工质量验收标准GB50203-202110混凝土构造工程施工质量验收标准(2021年版)GB50204-200211建立工程工程管理标准GB/T50326-200612建立工程文件归档整理标准GB/T50328-200113建筑边坡工程技术标准GB50330-200214建筑工程施工质量评价标准GB/T50375-200615绿色建筑评价标准GB/T50378-200616建筑节能工程施工质量验收标准GB50411-200717工程建立施工企业质量管理标准GB/T50430-200718建筑施工组织设计标准GB/T50502-202119混凝土构造工程施工标准GB50666-2021土建专业规程20建筑安装分项工程施工工艺规程DBJ/T01-26-200321外墙外保温施工技术规程DBJ/T01-38-200222建筑构造长城杯工程质量评审标准DBJ/T01-69-200323建筑长城杯工程质量评审标准DBJ/T01-70-200324干拌砂浆应用技术规程DBJ/T01-73-200325砌体工程施工质量验收规程DBJ01-81-200426混凝土构造工程施工质量验收规程DBJ01-82-200527预防混凝土构造工程碱集料反响规程DBJ01-95-200528居住建筑节能保温工程施工质量验收规程DBJ01-97-200529预拌砂浆应用技术规程DBJ01-99-200530民用建筑节能现场检验标准DB11/T555-202131建筑工程资料管理规程DB11/T695-2021二、工程概况2.1总体简介序号项 目内 容1工程名称常营三期剩余地块公共租赁住房工程一标段2工程地址市东五环外**区常营乡3建立单位市保障性住房建立投资中心4设计单位华通设计参谋工程**5监理单位北咨工程管理**6建立规模建筑面积约10.5万平方米7工程类别地下车库、小学、住宅及配套商业工程8工程范围施工范围：包含1#、2#地下车库；5#、6#、7#住宅楼；13#小学；15#、16#、17#、18#配套商业。
除专业分包工程、发包人发包的专业工程、发包人供给材料和工程设备以外，施工图纸及承包范围内所含的全部工作内容9工期本工程定额工期为720日历天，业主要求工期为720日历天，现工程方案于2021年4月19日开工，2021年11月28日竣工10质量目标施工合同质量要求：合格，质量验收确保一次性通过我方承诺质量要求：合格，质量验收确保一次性通过质量奖项：确保市“构造长城杯〞〔金杯〕，市“建筑长城杯〞〔金杯〕，争创国家级奖项11文明施工目标确保市“文明平安样板工地〞和“绿色施工样板工地〞12环保、节能目标市“绿色施工样板工地〞，施工满足“二星级绿色建筑〞标识的有关要求2.2建筑设计简介2.2.1 1#、2#车库概况：序号项 目内 容1工程性质地下车库2建筑面积总面积20972.51m21#13071.73m22#7900.78m23建筑特点框架构造4建筑耐久年限50年5建筑防火等级一级6抗震裂度8度7防水等级一级8建筑层高1#4.4m2#3.9m9二次构造轻集料混凝土空心砌块10室内装修地面细石混凝土楼面、耐磨混凝土楼面、防滑地砖地面墙面防水腻子墙面、矿棉吸音板墙面顶棚矿棉板吊顶、防水腻子顶棚踢脚水泥踢脚11门窗塑钢窗和防火门12防水SBS改性沥青防水卷材〔厚度为4+3〕+防水混凝土构造墙自防水2.2.2 5#、6#、7#住宅楼概况序号项 目内 容1工程性质5#地下一层配电、泵房、消防水池地下夹层设备层地上住宅6#、7#地下二层室内活动文化中心、库房、物业用房等地下夹层设备层地下一层商业网点、库房等首层商业网点二至二十七层住宅2建筑面积总面积63548.38m25#20849m26#21349.69m27#21349.69m23建筑构造形式钢筋混凝土剪力墙构造4建筑耐久年限50年5建筑防火等级地下、地上为一级6抗震类别丙级7建筑层数5#地下2层地上28层6#、7#地下3层地上27层8建筑檐高5#77.2m6#、7#74.7m9建筑层高5#地下地下一层：4.5m，地下夹层：2.0m地上2.70m6#、7#地下地下二层：3.9m，地下夹层：2.1m：地下一层4.2m地上2.7m〔除首层，首层4.2m〕10室内外高差0.30m；11二次构造200厚、90厚轻集料混凝土砌块、100厚加气混凝土砌块12建筑保温外墙5#外墙外保温：20厚STP超薄真空绝热板〔A级〕6#、7#屋面5#80mm厚B1级挤塑聚苯板6#、7#外窗塑钢保温门窗〔双层中空玻璃〕13室外装修外墙装饰饰面为外墙涂料窗塑钢窗屋面装饰混凝土面14室内装修地下顶棚公共部位为涂料，户内厨、卫间为铝合金条板吊顶，居室为绿色环保涂料。
地面公共部位为花岗岩、地砖地面户内厨、卫间地砖地面，居室为细石混凝土地面墙面公共部位为涂料；户内厨卫为釉面砖、居室为绿色环保涂料地上顶棚防水腻子顶棚、涂料顶棚地面细石混凝土地面墙面防水腻子顶棚15防水工程部位防水做法根底底板及地下室外墙4+3厚SBS改性沥青防水卷材屋面3+3厚SBS改性沥青防水卷材厨房、开敞阳台、卫生间防水地面1.5mm厚、墙面1.2mm厚聚氨酯防水涂料钢筋混凝土雨罩、空调板、窗井竖井顶盖1.5mm厚聚合物水泥基防水涂料2.2.3 13#小学及附属概况：序号项 目内 容1工程性质小学建筑2建筑面积6100m23构造形式钢筋混凝土框架构造4建筑耐久年限50年5建筑防火等级耐火等级为二级6抗震裂度8度7屋面防水等级屋面防水2级8建筑层数地上四层，局部二、三层9檐口高度17.70m10建筑层高首层为2.6m；二、三层为3.9m；四层为4.0m；11室内外高差餐厅北侧0.60；其余0.30m12二次构造填充墙为250、200厚、房间内隔墙为200厚、管道井为150厚轻集料混凝土空心砌块墙13室内装修地上顶棚涂料、铝条板、矿棉板、腻子顶棚地面防滑地砖、地砖隔音、细石混凝土、弹性硬木地板、防静电全钢活动地板、复合聚氯乙烯运动地板、地砖防水地面墙面涂料、薄型面砖、矿棉吸声板、14室外装修外墙装饰涂料窗断桥铝合金窗屋面装饰混凝土面15防水部位防水做法屋面3+3厚SBS改性沥青防水卷材卫生间、开敞阳台的楼地面及卫生间内墙面地面1.5mm厚、墙面1.2mm厚聚氨酯涂膜防水层钢筋混凝土雨罩1.5mm厚聚合物水泥基防水涂料。
15#、16#、17#、18#配套商业概况：序号项 目内 容1工程性质商业2建筑面积总面积14170.75m215#3848.49m216#3878．18m217#2021.54m218#4432.54m23建筑构造形式钢筋混凝土框架构造4建筑耐久年限50年5建筑防火等级耐火等级为二级，地下室耐火等级为一级6抗震裂度8度7防水等级地下室为一级；屋面为二级8层数及檐口高度15#地下一层、夹层、地上首层、二层、三层9.45m、13.65m16#地下一层、夹层、地上首层、二层、三层9.45m、13.65m17#地上四层17.30m18#地下一层、夹层、地上首层、二层9.5m、11.7m9建筑层高15#16#地下地下一层为4.2m；设备夹层为2.1m；地上首层为4.5m；二层、三层为4.2m17#地上首层、二层、三层为4.2m；四层为4.1m18#地下地下一层为4.2m；设备夹层为2.1m；地上首层、二层为4.2m10室内外高差室内外高差0.3m11二次构造200厚、240厚轻集料混凝土砌块〔地上、地下的填充墙，内隔墙〕、150厚轻集料混凝土砌块〔管道井〕、100厚加气混凝土砌块〔地上、地下的楼梯间〕12建筑保温外墙外墙外保温： 70厚憎水玻璃纤维板〔A级〕屋面90mm厚A级憎水玻璃纤维板外窗断桥铝合金，无色LOW-E中空玻璃13室外装修外墙装饰涂料及干挂石材窗断桥铝合金窗屋面装饰混凝土面14室内装修地上顶棚防水腻子顶棚地面防滑地砖、花岗石、细石混凝土地面墙面防水腻子、耐擦洗涂料、薄**石地下顶棚防水腻子顶棚地面防滑地砖、花岗石、细石混凝土地面墙面防水腻子、釉面砖、薄**石15防水工程部位防水做法地下室外防水4+3厚SBS改性沥青防水卷材屋面3+3厚SBS改性沥青防水卷材卫生间、开敞阳台的楼地面及卫生间内墙面地面1.5mm厚、墙面1.2mm厚聚氨酯防水涂料钢筋混凝土雨罩1.5mm厚聚合物水泥基防水涂料。
2.3构造设计 1#、2#楼概况：序号工程内容1构造形式现浇钢筋混凝土构造2根底类型平板式筏基3地基地基承载力标准值为140/200KPa持力层为粉质粘土、重粉质粘土③层及粘质粉土、砂质粉土③层/粉砂，细砂④1层4地下水本场地有三层地下水，属于层间水、承压水，静止水位标高分别为15.70～18.29、7.15～9.62、-1.19～1.90m，拟建场地历年来最高水痊接近自然地面，近3～5年最高水位标高约为25.00m 5构造设计耐久年限50年6建筑抗震设防类别丙类7建筑抗震设防烈度8度8建筑构造平安等级二级9建筑场地类别Ⅲ类10基底标高1#-7.6502#-11.75011混凝土强度等级根底垫层C15桩C30根底底板、承台、承台梁、地下室外墙C30主体构造柱、墙C30梁、板C30楼梯及其他C3012地下抗渗根底底板、地下室外墙、人防顶板、水池底板、池壁抗渗等级为P813钢筋类别HPB300级钢筋〔Ⅰ〕HRB335级钢筋〔Ⅱ〕HRB400级钢筋〔Ⅲ〕14钢筋连接D≥16mm滚压直螺纹机械连接接头D＜16mm绑扎连接或对头焊接接头15主要构造断面尺寸〔mm〕1#根底底板500框架柱300×300、700×700梁300×2300、300×1470、500×2050墙体厚度300顶板厚度5002#根底底板700框架柱600×600、700×700、700×1300梁600×1500、700×1100、800×1250墙体厚度300、400、600、700、800顶板厚度25016二次构造轻质条板隔墙、轻集料混凝土砌块 5#、6#、7#住宅楼概况：序号项 目内 容1构造形式根底类型筏板根底主体构造形式钢筋混凝土剪力墙构造楼盖构造钢筋混凝土现浇板2土质、水位基底土质情况地基直接持力层为第四纪沉积的第7大层粉质粘土-重粉质粘土层，复合地基加固处理埋深度应至和四纪沉积的第7或8大层内。
地下水质在干湿交替环境下对钢筋混凝土构造中的钢筋具有弱腐蚀性3地基地基承载力5#本工程采用CFG复合地基，处理后深度修正前复合地基地基承载力标准值fak=450kPa6#、7#本工程采用CFG复合地基，处理后深度修正前复合地基地基承载力标准值fak=500kPa，局部300kPa4构造设计使用年限50年5平安等级2级6抗震设防类别丙级7抗震等级5#剪力墙二级〔地下夹层及以上各层〕，三级〔地下一层〕6#剪力墙二级〔地下夹层及以上各层〕，三级〔地下二层〕8混凝土环境类别及有害物质含量要求根底底板、消防水池、地下室外墙、与土壤接触的地下室顶板为二b类，最大碱含量3kg/m3，最大氯离子含量0.15%；其余为一类不受限制8混凝土强度等级构件部位强度等级根底垫层C15根底底板、根底梁C30剪力墙根底～十层C40十一层～二十一层5#C35十一层～二十层6#、7#二十二层及以上5#C30二十一层及以上6#、7#梁、板、楼梯C30构造柱、抱框、圈梁、腰带、过梁C209混凝土抗渗要求根底底板、地下室外墙、水池底板池壁、土壤接触的地下室顶板P810钢筋级别HPB300、 HRB40011钢筋连接形式D≤14mm搭接连接D≥16mm滚轧直螺纹连接12构造截面尺寸〔mm〕根底筏板750地下墙体300、200地下顶板厚度120、140、180地上剪力墙250、200地上楼板120、16013砼保护层〔mm〕根底底层钢筋、水池顶板迎水面40水池底板、侧壁30地下室外墙外侧35地下室外墙内侧5#156#、7#20剪力墙、楼板5#156#、7#20梁、柱5#206#、7#30其余5#206#、7#252.3.3 13#小学及附属概况：序号项 目内 容1构造形式根底类型独立根底主体构造形式框架构造楼盖构造钢筋混凝土现浇楼板2土质、水位基底土质情况地基持力层第四纪沉积土粘质粉土、砂质粉土②层及粉质粘土、重粉质粘土②层灰土回填地基3地基地基承载力fka=150kpa4构造设计使用年限50年5平安等级2级6抗震设防类别乙级7框架抗震等级一级8地基根底设计等级丙级8混凝土环境类别及有害物质含量要求水池、地下室外墙、板及根底、地上露天构件与土壤接触的地下室顶板为二b类，最大碱含量3kg/m3，最大氯离子含量0.15%；其余为一类不受限制。
8混凝土强度等级构件部位强度等级根底垫层C15根底C30梁、板、柱C30、C40楼梯：随楼板、圈梁、过梁、构造柱等 C209混凝土抗渗要求根底底板、地下室外墙、水池及游泳池底板池壁、土壤接触的地下室顶板P810钢筋级别HPB300、HRB335、HRB40011钢筋连接形式D≤14mm搭接连接D≥16mm滚轧直螺纹连接12构造截面尺寸〔mm〕地上梁250、300、350地上楼板120、15013砼保护层〔mm〕根底(有垫层)底层、水池顶板迎水面40水池、游泳池底板、侧壁30土壤接触的梁、柱35楼板15梁、柱20其余部位25 15#、16#、17#、18#配套商业概况：序号项 目内 容1构造形式根底类型见2#地下车库主体构造形式钢筋混凝土框架构造楼盖构造钢筋混凝土现浇板2土质、水位基底土质情况地基直接持力层为第四纪沉积的第7大层粉质粘土-重粉质粘土③层，复合地基加固处理埋深度应至和四纪沉积的第7或8大层内地下水质在干湿交替环境下对钢筋混凝土构造中的钢筋具有弱腐蚀性3地基地基承载力见2#地下车库4构造设计使用年限50年5平安等级2级6抗震设防类别丙级7抗震等级剪力墙二级〔地下夹层及以上各层〕，三级〔地下一层〕8混凝土环境类别及有害物质含量要求根底底板、消防水池、地下室外墙、与土壤接触的地下室顶板为二b类，最大碱含量3kg/m3，最大氯离子含量0.15%；其余为一类不受限制。
9混凝土强度等级构件部位强度等级根底垫层C15根底C30梁、板、柱、楼梯C30圈梁、过梁、构造柱等 C2010混凝土抗渗要求根底底板、地下室外墙、水池及游泳池底板池壁、土壤接触的地下室顶板P811钢筋级别HPB300、HRB335、HRB40012钢筋连接形式D≤14mm搭接连接D≥16mm滚轧直螺纹连接13构造截面尺寸〔mm〕根底筏板2#车库底板地下墙体30015#、16#地下顶板厚度180、160地上楼板140、120、10017#地上楼板12018#地下顶板厚度200、250地上楼板20014砼保护层〔mm〕根底底层钢筋、水池顶板迎水面40地下室外墙外侧、水池及游泳池底板、侧壁30土壤接触的梁、柱35地下室外墙内侧、楼板15梁、柱20其余部位252.4专业设计简介设备安装工程概况序号工程设计要求系统做法1采暖系统本工程热媒由小区换热站提供60/50℃热水系统定压补水由换热站解决住宅楼采暖系统形式：为低温热水地板辐射采暖，采用公共立管分户计量系统住宅楼分高、低区〔低区：地下一层至十三层；高区：十四层至顶层〕地下一层设备用房采用散热器系统采用上供上回系统教学楼采用上供中回单管垂直跨越式系统。
分水器供回支管均设铜球阀采暖入口设热计量，热计量装置采用超声波式流量表采暖系统管道，管径≤100采用热镀锌钢管丝扣连接；管径：125≤管径＞350的采用镀锌无缝钢管，沟槽连接户内采暖系统采用PPR外热熔铝塑稳态复合管，工作压力0.8MPa，管材按使用条件5级，S2系列管散热器采用内腔无砂铸铁椭圆柱750、760型散热器SC〔WS〕TTYZ2-6-8〔10〕型，每组散热器均装高祖自动恒温两通阀〔三通阀〕和手动放风低区系统工作压力0.6MPa；高区系统工作压力1.0MPa；试验压力为工作压力的1.5倍2通风系统1#地下汽车库设机械通风、防排烟合用系统排烟风机采用双速风机，可按高、低速运行；变配电室及换热站均设机械通风，风量按10～１２次/h换气计算2#地下汽车库为人防区，战时设清洁通风和滤毒通风、隔绝通风平时设机械通风、防排烟合用系统排烟风机采用双速风机，可按高、低速运行住宅楼楼梯间、合用前室设有机械加压送风系统各机电用房设机械通风系统通风工程风管采用镀锌钢板，排烟系统风管钢板厚度按高压系统采用法连连接染毒区进排风管采用3mm钢板焊接成型风管采用法连连接一般通风空调风管法兰间采用3mm厚软橡胶板做垫料；防排烟风管法兰间采用3mm厚不燃橡胶板做垫料。
排烟兼排风系统的柔性接头应采用不然材料制作3空调系统冷热源采用热源地泵机组位于16#楼地下二层设备机房本工程商业用房采暖通风采用风机盘管系统风机盘管采用带有三速调节功能的室温控制器系统工作压力：0.6MPa空调供回水管采用热镀锌管，管径≤70采用丝扣连接；管径DN＞80的采用沟槽连接冷凝水管采用镀锌钢管，丝扣连接阀门：管径≤50的采用球阀；管径＞50的硬密封蝶阀工作压力1.6MPa风机盘管进出阀门采用截止阀4生活给水系统本工程给水水源由小区东侧、西侧市政给水管径DN300，各引入一根DN200的给水管，供水不小于压力0.18MPa住宅楼生活给水系统竖向分区低区：地下二层～三层，由市政自来水供水，系统供水压力0.18MPa；中区：四层至十五层，系统供水压力0.7MPa；高区：十六层至顶层，系统供水压力1.05MPa；中、高区水源由1#楼地下下车库生活给水泵房供给采用变频加水箱供水干管、立管采用钢塑复合管，采用螺纹连接或法兰连接户表后支管采用PP-R〔S5级〕给水管，热熔连接与热水器连接的水管应为长度不小于0.4m的不锈钢管给水阀门：当DN≤50mm时采用铜制截止阀，DN＞50mm时采用铜芯球墨铸铁闸阀。
工作压力：1.6MPa试验压力为工作压力的1.5倍，且不小于0.6MPa5中水系统本工程中水水源为市政中水，经5#楼地下中水泵站加压后，供给各楼中水系统竖向分区：低区：首层以下为低区由市政中水供水，系统供水压力0.20MPa；中区：首层层至十四层，系统供水压力0.6MPa；高区：十五层至顶层，系统供水压力1.00MPa；干管、立管采用钢塑复合管，采用螺纹连接或法兰连接户表后支管采用PP-R〔S5级〕给水管，热熔连接中水阀门：当DN≤50mm时采用铜制截止阀，DN＞50mm时采用铜芯球墨铸铁闸阀工作压力：1.6MPa试验压力为工作压力的1.5倍，且不小于0.6MPa6太阳能热水系统太阳能系统由甲方委托厂家二次设计本次系统按要求并预留管线条件系统形式： 5～7#住宅楼采用集中式〔A户型〕和分散式〔其他户型〕各住宅户内的生活热水管预留到卫生器具干管、立管采用钢塑复合管，采用螺纹连接或法兰连接户表后支管采用PP-R〔S3.2级〕热水管，热熔连接与热水器连接的水管应为长度不小于0.4m的不锈钢管热水阀门：当DN≤50mm时采用铜制截止阀，DN＞50mm时采用铜芯球墨铸铁闸阀工作压力：1.6MPa。
试验压力为工作压力的2倍，且不小于1.2MPa7排水系统本工程污水与废水合流，室内地上生活污水重力流排出地下室污废水聚集到集水坑，采用潜水泵排水，集水坑设两台潜水泵，一用一备横干管道均采用机制铸铁管，A型接口，立管采用硬聚氯乙烯螺旋管，〔U-PVC〕，支管采用普通UPVC排水管，胶粘剂粘接压力排水采用焊接钢管，焊接或法连8雨水系统屋面雨水采用外排或内排雨水系统，屋面雨水经雨水漏斗和雨水管排至室外散水雨水水管道均采用硬聚氯乙烯〔U-PVC〕管，胶粘剂粘接9凝结水系统每户住宅外墙上设有分体空调室外机构造板，空调机板上设凝结排水立管管材采用硬聚氯乙烯〔U-PVC〕管，胶粘剂粘接10卫生器具卫生洁具由甲方自定，在施工预留洞前确定产品洁具的五金配件选用节水型的卫生间采用密闭地漏，洗衣机采用防溢流和干涸专用地漏，水封不小于50mm11消火栓给水系统系消防系统临时高压系统，竖向不分区，超压楼层设减压消火栓5#屋顶设消防水箱，有效容积18m3，材质钢板搪瓷5#楼地下消防泵房内设有消防水池，有效容积423m3水池为钢筋混凝土水池体设有两台消防泵，一用一备在室外设三套消火栓系统地下式水泵接合器系统试验压力1.4MPa。
消防管道采用镀锌钢管管径≥DN100mm，采用沟槽连接；管径＜100mm采用螺纹连接，阀门采用双向型蝶阀，压力1.6MPa住宅单栓消火栓采用单栓薄型消火栓箱体，800×650×200 内设DN65消火栓一个,DN19mm水枪一支,DN65衬胶水龙带一条,长25m,消防按钮一个，指示灯一个公共活动用房区采用单栓带灭火器组合式消防柜1800×700×180双栓双出口消火栓采用乙型组合式消防柜1800×700×180箱内配DN65消火栓2个， DN65衬胶水龙带2条,长25m, DN19mm水枪2支，2消防按钮一个，指示灯一个箱内配2具型号为MF/ABC2(2kg) 或MF/ABC5(5kg)12自动喷水灭火系统本工程地下活动用房、商业用房及其它需要设置区采用湿式喷洒灭火系统水源由5#楼地下消防泵房提供设有两台消防泵，一用一备室外设地下式水泵接合器三套消防喷淋管道采用镀锌钢管管径≥DN100mm，采用沟槽连接；管径＜100mm采用螺纹连接，阀门采用双向型蝶阀，压力1.6MPa系统试验压力1.4MPa喷头采用直立式DN15玻璃球喷头，动作温度68℃、K=80电气工程概况序号工程设计要求系统做法1配电系统本工程消防风机、楼梯灯照明、应急照明为二级负荷，由配电室以双路放射式供电，双电源末端自动互投，其余为三级负荷。
动力局部包括生活给水泵、排烟排风机、送补风机、轴流风机、消防水泵检查接线调试本建筑采用220V/380V低压电缆从变配电室引至配电室低压柜向建筑物内的各用电设备供电低压接地系统为TN-S系统，进线后中性线与保护线严格分开，不得混接消防负荷与非消防负荷沿不同线槽分部敷设沿电气竖井敷设一根40×4mm镀锌扁钢接地线，该接地线与接地装置相连2照明系统照明灯具采用高效灯具、节能光源，以节能型荧光灯为主，灯具效率满足相关标准要求所有荧光灯采用电子镇流器或节能电感镇流器并加电容补偿，COSΦ大于0.9.开敞式灯具效率大于75%，透明保护罩式灯具效率大于65%楼梯间照明采用声光控延时开关所有灯具其外壳必须可靠接地，灯具及开关线沿顶板暗敷设，在主要出入口、公共走道，均设有应急照明及自带蓄电池疏散指示灯公共区域采用智能照明控制系统3防雷及接地系统本工程为三类防雷建筑，沿屋脊及四周设置镀锌圆钢避雷带，利用构造柱内的构造主筋作为防雷引下线本工程设有总等电位联结和卫生间局部等电位联结避雷引下线上连避雷网，下连接地装置利用建筑物根底钢筋两根不小于Φ16的主筋可靠焊接成网状接地装置，建筑物四角引下线的其中两处在地面以上0.5米处做测试卡子，在地面以下0.8米处焊接1.2米长的40×4mm镀锌扁钢引出防水层，以备自然接地接地电阻不能满足要求时补做人工接地体。
4弱电系统火灾自动报警及消防联动系统、有线电视系统、综合布线系统、可视对讲系统及保安监控系统火灾报警系统由感烟、声光讯报警器、手动报警按钮、水流指示器、消火栓按钮等组成消防联动控制排烟风机，在火灾报警后，火灾报警控制先自动启动排烟风机，风机前的防火阀熔断关闭后，风机停顿运行有线电视系统、综合布线系统预留进线管，经弱电线槽、电气竖井进户三、新技术、新工艺应用方案序号科技示范工程名称部位负责人1地基根底工程技术复合土钉墙支护技术根底护坡*国栋2钢筋技术大直径钢筋直螺纹连接技术底板、墙、柱、框架梁钢筋*延立3模板及脚手架技术清水混凝土模板技术框架柱、墙体及顶板孙海军4混凝土技术混凝土裂缝控制技术根底底板孙海军5节能型维护构造应用技术轻集料砼空心砌块及专用砌筑砂浆二次构造宋雪嵩6防水技术聚酯胎SBS改性沥青防水卷材根底底板及地下外墙*顼7块状道路预制板及预制围墙技术装配式施工道路、围墙唐国定8信息化应用技术工程量自动计算技术工程造价丁建才四、应用新技术意义能源和环保现今成为世界性的问题，“节约能源，降低能耗，保护环境〞也是我们国家实现可持续开展的战略方针，节约能源和保证建筑物的环保，不仅关系到人民身心安康，国家经济可持续开展，也关系到整个世界环境的保护，实现节能和环保，不仅利国利民，亦利于世界。
常营三期剩余地块租赁住房工程从设计、施工等多方面，做了很多工作，充分表达了节能环保的要求，将本工程建立成为节能型，绿色环保的精品建筑五、单项新技术应用分项概述常营三期剩余地块租赁住房工程是市保障性住房建立中心重点工程，对此我集团公司都极为重视我工程部成立各级科技示范工程领导小组，负责推动各项工作的开展；购置了摄像机、幻灯机和数码相机，将记录施工各阶段和各分项工程施工做法为了提高工程部的创科技示范业务水平，并把工程创成优质、节能、环保的示范工程为目标，强化管理，加强领导，充分调动每个员工的积极性和创造性，把常营三期剩余地块租赁住房工程工程建立成为节能环保的绿色精品工程，为社会的和谐开展，为把建立成一个节约型的城市奉献一份微薄的力量5.1复合土钉墙支护技术5.1.1工程概况1#地下车库支护高度7.83m东、西两侧放坡系数为1:0.3，采用土钉墙进展支护，坑边荷载按距离基坑上口线2.4m以外20Kpa进展考虑；南侧放坡系数为1:0.7，采用土钉墙进展支护，坑边荷载按距离基坑上口线5.5m以外20Kpa进展考虑；东北侧放坡系数为1:0.4，采用土钉墙进展支护，坑边荷载按距离基坑上口线3.2m以外20Kpa进展考虑；基坑预留施工肥槽800mm。
2#地下车库支护高度12.01m西北侧车库出口与地库南侧放坡系数为1:0.3，采用土钉墙进展支护；坑边荷载按距离基坑上口线3.6m以外20Kpa进展考虑；其他局部放坡系数为1:0.4，采用土钉墙进展支护；坑边荷载按距离基坑上口线5.0m以外20Kpa进展考虑，基坑预留施工肥槽800mm6、7#住宅楼支护高度11.18m，放坡系数为1:0.4，采用土钉墙进展支护；坑边荷载按距离基坑上口线4.5m以外20Kpa进展考虑，基坑预留施工肥槽800mm13#小学支护高度3m，放坡系数为1:0.4，采用土钉墙进展支护；坑边荷载按距离基坑上口线1.2m以外20Kpa进展考虑，基坑预留施工肥槽800mm5.1.2土钉墙支护施工5.1.2.1施工工艺开挖工作面，修整边坡→成孔→插筋→堵孔注浆→绑扎、固定钢筋网→焊接加强筋→喷射砼面层→土钉及砼面层养护5.1.2.2主要施工方法A、基坑边土体开挖时，预留300mm厚土体，进展人工修坡；住宅楼局部和2#地下车库需进展CFG桩和抗拔桩的基坑机械挖土预留原状保护土层500mm为CFG桩好抗拔桩施工创造条件边坡支护完成后不得影响构造施工在坡面进展喷射砼支护前，要去除坡面虚土，确保边坡的平整度。
当遇有上层滞水影响时，要在坡面上每隔5米插放一个导流管，疏导上层滞水B、编扎钢筋网：修坡后按顺序编扎钢筋网，钢筋接头采用搭接，由于编网是随开挖分层进展的，因此，上下层的竖向钢筋搭接长度应大于一个钢筋网格长度，以保证钢筋网的整体性，有利于传力钢筋网编结要均匀，平均间距200mm上下段钢筋网搭接长度大于300mm，否则搭接处需点焊钢筋网距土层剖面净距不应小于30mm钢筋网与土钉焊接结实C、钻孔：本工程主要采用人工**铲成孔，成孔直径100mmD、土钉制作与安放土钉钢筋要定位于孔的中心位置，需沿长度每隔2.0m焊上定位支架，定位支架的高度要确保使锚筋能够居中E、注浆注浆质量是保证土钉抗拔力的关键注浆材料采用水泥浆，水灰比为0.5水泥采用强度等级为P.s.A 32.5强度等级为15MPa在施工中必须认真按照设计要求，严格控制配料比，并根据施工需要采取措施确保浆液的流动性和提高强度，使土钉早日进入工作状态注浆方式为底部注浆，即将注浆管插至距孔底250mm～500mm浆液从孔底开场向孔口灌填，孔口设置止浆塞当浆液从底部充满至孔口时，还需进展屡次加压〔压力为0.4～0.6Mpa〕，一般不少于2次，保证浆液挤满孔壁。
一次拌合的水泥浆应在初凝前用完；注浆前应将孔内去除干净，注浆开场或中途停顿超过30分钟时应用水润滑注浆泵及其管路向孔内注入浆体的充盈系数必须大于1F、土钉端部焊接土钉均采用土钉端部与加强筋、钢筋网相互焊接的形式各钢筋的位置由里向外是：钢筋网，水平加强筋，土钉端头锁定筋G、喷射混凝土喷射混凝土强度等级采用C20，其初定配比为：水泥：砂：石：水＝1：2：2：0.5水泥采用强度等级为P.s.A 32.5采用干净的中、粗砂，含水量宜为5%～7%采用干净的砾石，粒径不宜大于15mm喷射混凝土机的工作压力为0.4～0.6Mpa砼层厚度80～100mm喷射砼时，喷头与受喷面要保持垂直，距离保持0.6～1.0m作业面的喷射顺序应是自下而上，从开挖层底部开场向上施喷，这样可防止喷射混凝土自重悬吊于上层土钉，增加上一层土钉荷载，尤其是当上层土钉注浆和喷射混凝土尚未到达一定强度时，更要尽量防止3 其他技术要求① 土钉在施工时应严格遵循隔孔跳打，成孔后及时成锚的原则，严禁同时连续打孔，以防引起土体较大范围坍塌② 钻孔后应进展清孔检查，对于孔中出现局部掉落松土应及时处理成孔后应及时安设钢筋并注浆孔深允许偏差±50mm，孔径允许偏差±5mm，孔距允许偏差±100mm，成孔允许偏差±5%。
③ 加强筋和钢筋网片须弯过坡顶和插入坡底的设计尺寸，形成土钉墙支护构造的护顶和护脚坡面上下段钢筋网搭接长度大于300mm④ 土钉的钢筋插入孔中须居中，保证土钉芯体与浆体的粘结强度⑤ 在喷射混凝土前，面层内的钢筋网片应结实固定在边壁上并符合规定的保护层厚度不小于30mm要求混凝土喷射24小时后，待混凝土强度许可，方可进展下步开挖⑥ 确保土钉的全长锚固，严禁土钉端头注浆不满⑦ 严格按施工程序逐层施工，严禁在土钉养护期不满即开场下层土方开挖⑧ 不稳定坡面开挖后，须适当采取预喷浆封面措施，防止土体流失5.1.2.4 施工总结〔1〕本工程基坑深度较大，周围地理环境复杂，土质情况复杂，还有不少多年前的下水管道，造成基坑施工难度大但通过组织专家论证，认真研究，制定了详细有效的措施，保证基坑施工的顺利进展〔2〕管理总结基坑工程是专业分包施工，但并不意味着总承包施工单位就没有事了，积极、主动地和专业分包联系，审核专业分包的方案，安排专人检查专业分包的施工质量，严把质量关，及时提出有效技术措施，通过以上管理，使基坑护坡工程从开场至终，始终处于良好状态，有效地保证了工程的顺利进展基坑施工是关系平安生产的一项大事，也是最容易出现平安事故的分项工程，作为总包单位应对此严格管理，从技术、生产等各方面进展配合、管理，只有平安可靠的基坑，才能保证工程的工期和质量。
〔3〕经济效益因施工场地狭小，土钉墙支护根底放坡系数为1:0.4〔1：0.6〕，而且市住建委规定基坑超过5m的为深基坑需要做基坑防护，在同等条件下土方开挖量明显减少，增加了施工场地使用面积，同时节约了资金5.2滚轧直螺纹套筒连接5.2.1工程概述本工程由10个单体工程组成，主体分别为现浇剪力墙构造及框架构造，根底为筏型根底使用钢筋规格如下：HPB300级为φ6.5、φ8、φ10；HRB335级为Φ16；HRB400级为10、12、14、16、18、20、22、25、28、32直径16mm以上全部采用滚压直螺纹机械连接5.2.2 HRB400级热轧带肋钢筋的应用本工程根底底板、地梁纵筋及墙柱主筋均采用HRB400级热轧带肋钢筋，有12、14、16、18、20、22、25、28HRB400级热轧带肋钢筋中参加了微量合金元素V、Ti或Nb，这可使晶粒细化，改善延性，碳含量降低，而钢筋屈服强度提高与HRB335级钢筋相比，HRB400级热轧带肋钢筋具有强度高、韧性好、焊接性能和抗震性能良好的优点，且可节省钢材用量14%～16%HRB400级热轧带肋钢筋包含20MnSiV、20MnSiNb和20MnTi三个品种，其技术指标应符合国家标准?钢筋混凝土用热轧带肋钢筋?的规定。
目前，HRB400级钢筋是我国重点推广的新钢种之一，可应用于非抗震和抗震设防地区的民用与工业建筑和一般构筑物，可用作钢筋混凝土构造构件的纵向受力钢筋和预应力混凝土构件的非预应力钢筋以及用作箍筋和构造钢筋等5.2.3 滚压直螺纹机械连接5.2.3.1滚压直螺纹机械连接原理将钢筋端部直接滚扎成普通直螺纹，用特制的直螺纹套筒连接起来该连接属于机械连接5.2.3.2施工工艺1、钢筋丝头加工流程：钢筋端面平头→滚压螺纹→丝头质量检验→带帽保护2、钢筋连接流程：钢筋就位→拧下钢筋保护帽和套筒保护盖→接头拧紧→做标记→施工检验5.2.3.3 施工准备1〕参加滚压直螺纹接头施工的人员必须进展技术培训，经考核合格前方可持证上岗操作2〕钢筋应先调直并用无齿锯切去端头30mm，以保证切口断面与钢筋轴线垂直，严禁使用气割下料5.2.3.4 钢筋丝头加工1〕按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸2〕按钢筋规格更换涨刀，并调整好直径尺寸3〕调整好挡块及滚压行程开关位置，保证滚压螺纹的长度符合要求装卡钢筋，开动设备进展滚压加工4〕加工丝头时，应采用水溶性切削液，当气温低于0℃时，应掺入15～20%亚硝酸钠。
5〕经自检合格的丝头，应由质检员随机抽样进展检验，以一个工作班内生产的丝头为一个验收批，随机抽检10%，且不得少于10个，当合格率小于90%时，应加倍抽检，复检中合格率仍小于90%时，应对全部钢筋丝头逐个进展检验，并切去不合格丝头，查明原因并解决后重新加工螺纹6〕检验合格的丝头应加以保护，在其丝头端部加戴保护帽或用套筒拧紧，按规格分类码放整齐5.2.3.5 现场连接施工1〕在施工之前应先回收丝头上的塑料保护帽和套筒端头的塑料密封盖2〕检查钢筋规格是否和连接套筒一致，检查螺纹丝扣是否完好无损，清洁，如发现锈蚀，要用钢丝刷刷干净3〕把装好连接套筒的一端钢筋拧到被连接钢筋上，然后再用力矩扳手拧紧钢筋接头，接头连接完毕后由质检人员分批检验4〕检验合格的钢筋接头应接规格码放整齐,并挂上标识牌，做到活完料尽脚下清5〕正反丝型套筒：用于梁及各层楼板两端〔带拐尺〕、墙柱生根及封顶处、根底底板水平筋两端〔带拐尺〕；变径型套筒：用于框架柱及暗柱立筋竖向变径处；其余钢筋直径≥16mm直螺纹连接均采用标准型套筒5.2.3.6 质量检查1〕外观检查：根据目测钢筋上的螺纹露在套筒外的长度判别本工程钢筋直螺纹接头连接质量符合要求。
2〕强度检验：钢筋直螺纹接头按规定〔同一施工条件下，采用同一批材料的同等级、同规格接头，以500个作为一个验收批进展检验与验收，缺乏500个也作为一个验收批〕进展现场取样试验，要求符合?钢筋机械连接能用技术规程?〔JGJ107-2021〕5.2.4 设备操作要点.1钢筋必须切头，端面宜与钢筋轴线垂直面对滚头方向，滚丝头顺时针方向为反转，用于加工反丝螺纹滚头逆时针方向旋转为正转，用于加工普通型螺纹开机后要注意滚头旋转方向与所加工的丝头形式是否一致，否则将电器箱门的万能转换开关，扳到另一位置即可另普通型螺纹与反丝螺纹各有专用滚头，不能混用，应由厂家住现场人员进展调整，严禁混用2利用滚丝机上的设备台钳夹持钢筋时，要注意以下问题：设备必须停顿转动，并已在最后端台钳在夹紧前必须将钢筋顶紧挡铁方能夹紧台钳，否则将影响丝头长度挡铁撤下后，不允许再将钢筋向前窜动，否则加工丝头将过长不同规格的钢筋应选用相应的限位挡铁，不得乱用3向前扳动机器手柄并进展正常加工，滚丝头自行前进时，即可松开手柄，由设备自行完成操作，滚头自行反转后，滚头将向后运动，当滚头及减速机不再轴向移动时，然后板动手柄复位既可4钢筋在滚丝过程中，发现台钳松动，应立即将台钳夹紧，不要用手抓握钢筋。
加工拐铁钢筋时其他人员应远离钢筋拐铁部位，以防台钳松开造成拐铁甩起打伤人5.2.5 钢筋丝头质量控制.1、钢筋丝头加工质量标准见下表：钢筋规格螺距螺纹直径丝头长度套筒长度螺纹圈数1624512±1182.55512±1202.56013±1222.56514±125335-417012.5±128340-468014±1.2质量检验1〕丝头长度：用卡尺或数螺纹圈数，满足上表要求2〕螺纹直径：用螺纹环通规和螺纹环止规对丝头进展检查先用通规检查，当丝头完全拧入通规时说明该丝头直径不大于标准要求再用止规进展检查，当丝头套入止规少于3扣时，说明该丝头直径满足标准要求3〕外观：目测牙型饱满，或螺纹大径低于螺纹中径的不完整牙型累积长度不多于两个螺纹周长4〕加工的钢筋丝头应逐个自检，出现不合格丝头应切去重新加工5〕自检合格的丝头，应由质检员随机抽样进展检验，以一个工作班加工的丝头为一个检验批，随机抽检10％，当合格率小于95％时，应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进展逐个检验5.2.6 钢筋接头质量控制.1工艺检验：设备进场后，对每种规格的钢筋接头分别做一根试件，做单向拉伸试验，要求到达标准规定的技术指标。
2现场检验〔见证取样〕同一施工条件下采用同一批材料的同等级同规格的接头，以500个为一个检验批进展检验和验收，缺乏500个的也做为一个验收批对每一验收批接头，必须做3个试件进展试验当每个试件单向拉伸试验均符合强度要求时，该验收批判为合格如有一个试件的强度不合格，应再取6个试件进展复检，复检中有一个试验结果不合格，则此验收批判为不合格在现场连续检验10个验收批，当全部单向拉伸试件均一次抽样合格时，每验收批接头数量可扩大为1000个3现场截取抽样试件后，原接头位置的钢筋要求采用同等规格的钢筋进展焊接连接方法补接5.2.7 经济技术分析与传统焊接和搭接相比，滚压直螺纹机械连接的滚压螺纹两道工序使用一台设备一次装卡即可完成钢筋丝头的加工，加工速度快，用时短，还能大大节约用电量与绑扎搭接相比，滚压直螺纹机械连接可节约大量钢筋，经济效益明显采用滚压直螺纹机械连接，钢筋丝头加工时，使滚压螺纹前钢筋柱体尺寸一致，因此滚压出的螺纹精度高，直径一致，接头质量稳定性好安装作业时，不需要其他机械设备，对接头检查也比拟简便，通过检查丝扣外露尺寸和力矩即可确定接头连接的质量，施工速度快，节约劳动力综合比拟，采用滚压直螺纹机械具有明显的经济优势，具有速度快，施工简便的优势，有效地保证了钢筋施工的顺利进展。
5.3清水混凝土模板施工技术5.3.1定型木质大模板〔1〕地下室墙体模板：墙模板选用86系列主龙骨模板，整体性强、刚度大、拼缝少、墙体外表效果好，具体构造：面板采用6mm厚钢板，加强背楞采用双向加强槽钢相邻模板间使用标准件进展连接，使相邻两块模板的板面在同一平面〔2〕地上墙体构造均采用86系列配套组拼式全钢大模板，全钢大模板由我公司模板加工厂负责设计、制作本工程标准层层高为2.7m，大模板高度按2.65m配制面板采用6mm厚武钢板，次龙骨为8#槽钢间距300～350m。
