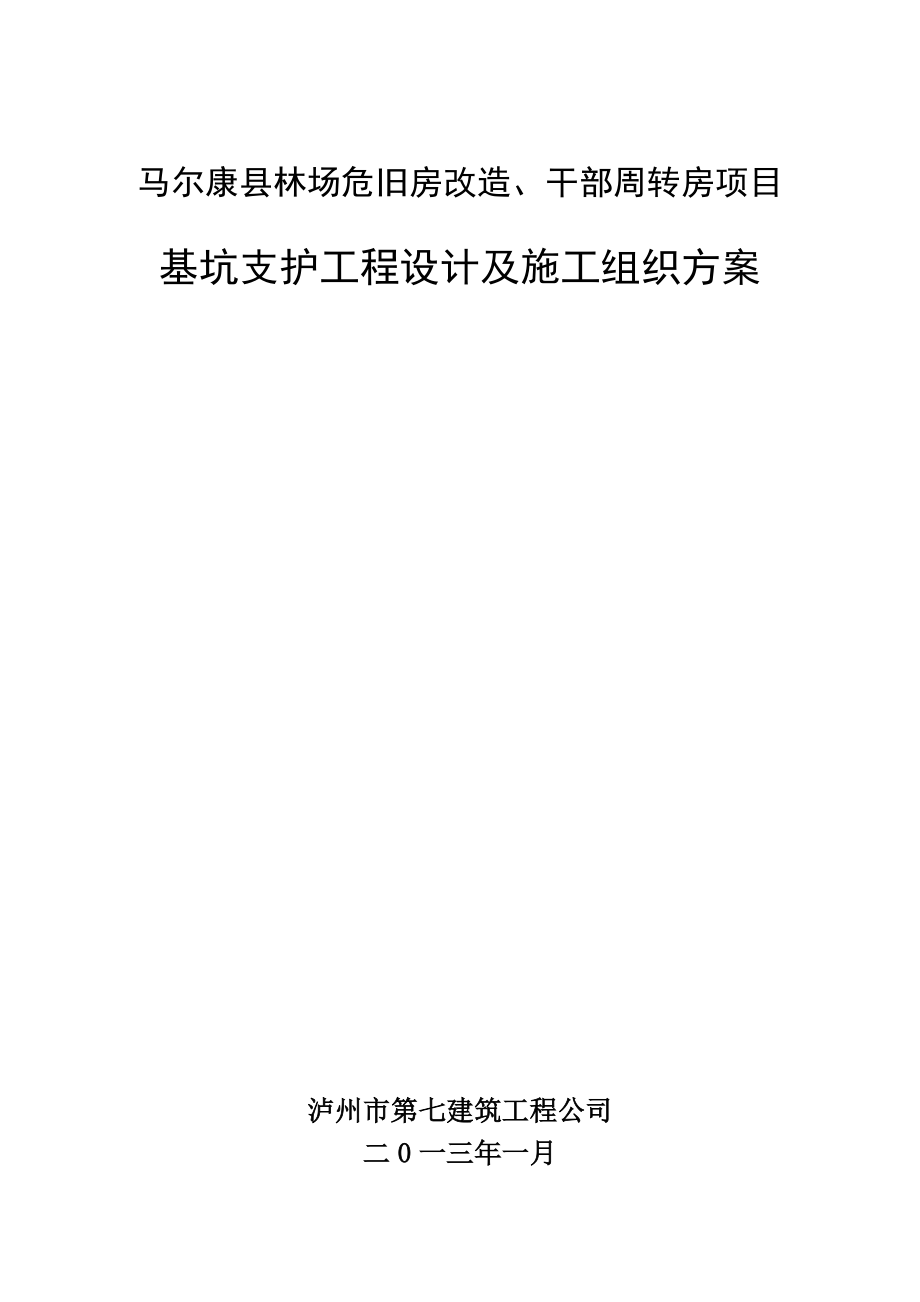

马尔康县林场危旧房改造、干部周转房项目基坑支护工程设计及施工组织方案
马尔康县林场危旧房改造、干部周转房项目基坑支护工程设计及施工组织方案泸州市第七建筑工程公司二0一三年一月目 录第一章、工程概况 1第二章、基坑降排水 1第三章、基坑支护 11、支护设计 11.1、支护深度及支护形式的选择 11.2、设计依据 21.3、计算说明 21.4、土钉设计结果 31.5、喷锚面层设计 41.5.1、配筋 41.5.2、面层混凝土 41.5.3、散水面 41.6、使用期限及其他说明 4第四章 施工工序 61、施工依据 62、喷锚支护施工 62.1、施工技术要求 62.2、喷锚施工流程 62.3、喷锚施工技术要点 6第五章、施工组织 81、组织机构 81.1、保证工程组织机构有效运转的措施 81.2、拟派往该项目的人员 81.3、主要管理人员职责 92、质保措施 112.1、质量保证制度 112.2、说明 122.2.1施工前的控制 122.2.2施工过程控制 122.2.3最终检验控制 122.2.4质量否决权 122.2.5质量保证措施 133、安全措施 133.1、安全管理方针及目标 143.2、安全生产管理 143.3、安全生产保证体系 153.4、安全生产保证措施 163.4.1施工现场的施工环境应符合安全操作规定。
163.4.2加强施工现场临时用电安全管理 173.4.3其他安全保证措施 174、文明施工措施 174.1、健全管理组织 174.2、健全管理制度 184.3、健全管理资料 184.4、加强现场管理 184.5、做好施工组织管理 19第六章、变形观测及应急措施 201、变形监测 201.1、人员安排 201.2、仪器 201.3、监测目的 201.4、监测时间安排 201.5、监测点的设置 211.6、监测项目及控制值 212、紧急预案措施 222.1信息的收集及处理 222.2、应急措施 223、本工程建议 233.1、本工程重点 233.2、本工程关键点 23 第一章、工程概况根据现场情况及坑探表明，本基坑支护形现场情况式宜采用土钉进行支护第二章、基坑降排水该场地地下水类型为上层滞水、承压水上层滞水主要赋存于表层，受生活用水和大气降水的补给；承压水主要赋存于砂卵石层中，受大气降水和地下水迳流补给，具微承压性，受地下水迳流补给基坑开挖时，根据基础布置形式，在基坑周边和内部设置排水沟和集水坑，用潜水泵抽水至基坑上部排水沟，排水沟宽深0.3m，集水坑800mm＊800mm＊1000mm。
所有排水沟和集水坑用MU7.5红砖，M5防渗水泥砂浆砌筑，排水沟内和集水坑内面用1:3防渗水泥砂浆抹20cm厚场地周边应由建设单位硬化封闭防止地表水渗入基坑，影响护壁稳定性第三章、基坑支护1、支护设计1.1、支护深度及支护形式的选择该工程0.00=2593.9m，基坑深度BC段约为9m，其余各段深度均约为7 m结合周边环境及地层情况该基坑为二级基坑基坑周边环境：基坑BC段外为道路，基坑AF段外为河道，其余两面均为已建建筑物本基坑有一定的放坡条件拟采用土钉支护特别说明：在基坑开挖及使用时应避免地表水流入基坑，影响基坑稳定性在基坑开挖前甲方应提供正式的周边环境及管线图纸，在现在进行核实后方可开挖1.2、设计依据1）《建筑边坡工程技术规范》（GB50330-2002）2）《锚杆喷射混凝土支护技术规范》（GB50086-2001）3）《建筑地基基础工程施工质量验收规范》（GB50202-2002）4）《建筑基坑支护技术规程》(JGJ120-99)5）《基坑土钉支护技术规程》(CECS96:97)6）《土层锚杆设计与施工规范》（CECS 22:90）7）《成都地区建筑地基基础设计规范》（DB51/T5026-2001）8)《建筑基坑工程监测技术规范》（GB50497-2009）9) 《岩土工程详细勘察报告》1.3、计算说明1）该工程基坑为二级基坑，基坑重要性系数为r0＝1.0。
2）基坑AB段采用土钉支护，深度约为7米3）基坑BC段采用土钉支护，深度约为9米4）基坑CD段采用土钉支护，深度约为7米5）基坑DE段采用土钉支护，深度约为7米6）基坑EF段采用土钉支护，深度约为7米7）基坑FA段采用土钉支护，深度约为7米8）为保证基坑的安全使用，在基坑未回填之前，不得破坏支护结构，不得在基坑顶上施加额外荷载，坑顶堆载距离基坑开挖上口线不得小于2.0m，堆载荷载不得超过15kPa1.4、土钉设计结果（H=7m 放坡比例1:0.8）喷锚支护设计结果 表1.4-1锚杆排数长度（m）倾角（度）杆 体材 料间距Sx（m）Sy（m）111.01548 d3.01.51.0211.01548 d3.01.51.039.01548 d3.01.51.048.01548 d3.01.51.058.01548 d3.01.51.0 （H=9m 放坡比例1:0.8）喷锚支护设计结果 表1.4-2锚杆排数长度（m）倾角（度）杆 体材 料间距Sx（m）Sy（m）113.01548 d3.01.51.0213.01548 d3.01.51.0311.01548 d3.01.51.0411.01548 d3.01.51.259.01548 d3.01.51.269.01548 d3.01.51.2备注：a）、锚杆立面采用矩形布置；锚杆采用钻机成孔b）、土钉杆体采用48 d3.0的钢管；将钢管置入土层中,再进行压力灌浆（浆体水灰比为0.4～0.6:1,灌浆压力为0.2～0.6Mpa）。
c）、Sx为土钉横向间距， Sy为土钉纵向间距；d）、竖向锚杆共布设2排，行距0.3m,间距1.0m,,长度为基坑深度的2倍，锚杆参数为48 d3.0，在基坑底标高以上2.0m及以下1.0m设置注浆孔10@500，水泥浆液水灰比为1：1～1：0.6e)、土钉设计参数详见《土钉护壁大样图》1.5、喷锚面层设计1.5.1、配筋面层钢筋网构造：网筋采用8.0@200钢筋绑扎而成横向加强筋采用14螺纹钢筋，锚杆端部与加强筋采用焊接连接，为了增加面板的整体强度，竖向加强筋均采用14螺纹钢筋与锚杆焊接，竖横间距同锚杆间距1.5.2、面层混凝土面层混凝土采用细石混凝土，配合比由试验室试配后根据各自用量搅拌后使用水泥采用PC.32.5MPa复合硅酸盐水泥，面层平均厚度按80mm考虑，喷射混凝土强度不得低于C20，且应抽样作混凝土试块试验在面层上布置泄水孔，孔径为40mm，间距为3.0m3.0m穿透护壁面层，进入原土体50mm局部渗水较为严重处，采用25PVC塑料管作为泄水管，间距根据实际情况进行加密1.5.3、散水面在基坑顶面，喷锚支护上口应上翻>1.0m，形成散水面散水面应向基坑外侧倾斜，倾斜度约5‰。
散水面钢筋网与喷锚护壁钢筋网为一整体，网片间距为200mm，搭接方式为绑扎散水采用C20细石混凝土，厚度为80mm散水外设置挡水，挡水高度200，并在挡水外设置截水沟，沟截面尺寸为500500mm，并保证排水畅通排水沟外硬化由总包单位负责1.6、使用期限及其他说明1）、本工程喷锚支护为临时支护，支护的有效期为12个月，若超过该期限应对原有护壁进行加固或重新设计、施工2）、为保证基坑的安全使用，在基坑未回填之前，不得破坏支护结构，不得在支护结构上施加外力坡顶堆载距离护壁上口不得小于2.0m，堆载荷载不得超过10kPa3）、若基坑支护深度、实际开挖土质与地勘地质剖面差异较大，应进行验算或重新设计 第四章 施工工序1、施工依据1）《建筑边坡工程技术规范》（GB50330-2002）2）《锚杆喷射混凝土支护技术规范》（GB50086-2001）3）《建筑地基基础工程施工质量验收规范》（GB50202-2002）4）《建筑基坑支护技术规程》(JGJ120-99)5）《基坑土钉支护技术规程》(CECS96:97)6）《成都地区建筑地基基础设计规范》（DB51/T5026-2001）7) 建设单位提供的相关图纸8）《岩土工程详细勘察报告》（机械工业勘察设计研究院）9) 其它相关规范及地区施工经验2、喷锚支护施工2.1、施工技术要求施工参数见1.4“土钉设计结果”。
2.2、喷锚施工流程详见“施工流程图”2.3、喷锚施工技术要点a.土钉墙施工顺序测量放线—边坡开挖、修理—绑扎钢筋网片—面层锚喷—土钉成孔—土钉孔锚喷、压浆—焊横向拉结筋b. 边坡开挖在基坑上口线确定无误后，进行边坡开挖，由挖掘机进行施工作业，挖掘机开挖不能一步到位，预留0.3m由人工后续处理c. 绑扎钢筋网片边坡角度、平整度达到设计要求后，进行面层钢筋网片绑扎，面层钢筋网片无须垫起，土层已经使面层与钢筋网片之间有足够空隙，只需用U型筋或T型筋将网片固定，将边坡纵拉筋绑扎在钢筋网片外侧地表长度不一，但是最短长度要大于地表滑裂面位置，即地表位置不在同一直线，防止地锚作用形成裂缝坡面长度预留超过第一步土钉位置，待土钉施工完毕后再同其焊接d. 面层锚喷面层钢筋网片绑扎完毕后进行面层锚喷，可在喷射之前往面层淋洒一遍素水泥浆，使之喷射时与砼迅速有效黏结，第一步喷射砼应就基坑上口线形状、钢筋网片绑制情况随形就势锚喷，不能为追求美观而无故加大砼厚度，以此来尽量减少面层自重给边坡位移变形带来的影响e. 土钉成孔土钉成孔设备采用螺旋钻，土钉设计角度水平向下10～15角度水平稍微向下可以方便顺利成孔，但是下一工序注浆施工将不方便；角度水平向下符合设计要求，但是成孔极其困难，原因是土层C值较大不容易被带出。
成孔直径也比设计（Ф100mm）大许多，成孔深度最深达到设计深度，同设计值相符f. 土钉孔锚喷、压浆成孔完毕后放置土钉杆体，因为孔径偏大，将杆体置于孔中心位置需要将土钉杆体在孔口垫起，使杆体处于土钉孔中轴线位置鉴于土钉孔内体积较大，注素水泥浆费时、费料，而且因为成孔角度的问题也不容易普通注浆施工，要对其进行后注浆施工，所以在放置杆体同时要同步跟管置于孔中，深度距离孔底0.3-0.5m为宜在注浆之前用锚喷施工将孔口封闭，这里所用的喷射砼要比面层所用砼含水量要大，喷射时尽量用砼将孔填满，孔内部砼料稍干孔口统料含水量稍大，孔口封闭后采用注浆泵及预留注浆管对其进行压力注浆，使水泥浆、砼料、砂石料黏结成一整体，待封闭孔口砼的周边有水泥浆渗出时停止注浆，封闭注浆管口，在孔口的正上方预留通气口，最后在此位置进行补浆g. 焊横向拉结筋土钉孔锚喷、压浆完毕后，待土钉杆体同周围砼、素水泥浆黏结成一整体强度上升后，焊制土钉横向拉结筋h. 局部塌落处理局部有的面层及其松散不能成孔施工，采取先插管至面层内部，然后编制面层网片进行面层锚喷，待面层强度上来后用预先插至面层内部的管对其进行压浆处理，这种情况开挖深度不宜超过1.5m，下一步待注浆强度上来后再进行开挖。
局部有的开挖后没来得及处理就出现塌落，形成一凹面，这时要先对面层进行处理，不要任其继续塌落，之后先进行面层网片编制，继续按原有坡度施工，编制完成后对其网片内部凹处进行填充，同时预留压浆管，待锚喷完成强度上升后进行压浆处理，尽可能将面层与填充物结合成一体或者不进行填充直接进行锚喷，但是在锚喷同时及时对其用散落砼进行填充，边锚喷边填充施工砼喷射厚度一次不宜超过0.2m,如果凹处过大应酌情分几次完成第五章、施工组织1、组织机构本工程设置由公司领导及公司各职能部门人员参与的工程领导小组推行“项目施工管理”机制，实行项目经理责任制委派具有实际施工经验和具备年轻化、系统化、知识化的项目管理人员到现场管理，确保工程的施工质量、进度保证做到精心组织、精心管理、精心施工，让业主满意1.1、保证工程组织机构有效运转的措施选派思想觉悟高、业务精、能力强、服务好的管理人员组成项目管理班子；建立健全的项目部，各工长、内业、材料、机械等岗位实行责任制，并定期对各专业人员进行考核；强化激励与约束机制，制定业绩评比奖罚制度建立工程领导小组现场办公制度，定期召开现场办公会，解决资金、质量、进度等的问题；1.2、拟派往该项目的人员 我公司将派遣业务精、能力强、服务好的管理人员组成项目管理班子，该项目班子完全有能力完成该项目基坑支护的工作。
拟派往该项目人员 表1.2职务执业或职业资格证明证书名称职称人数专业项目经理项目经理证工程师1工民建技术负责人工程师证工程师1工民建工长施工员证工程师1工民建工长施工员证助理工程师1工民建质检员质检员证助理工程师1工民建安全员安全员证助理工程师1工民建材料员材料员证技术员1工民建内业资料员资料员证技术员1工民建机械管理员机械管理员证技术员11.3、主要管理人员职责1）、项目经理遵守国家有关工程建设和城市建筑管理政策法规，执行施工技术管理规范和企业规章制度，履行投标承诺；负责作好项目人员的思想工作，坚持两个文明一起抓；组织编制和实施工程施工组织设计、施工计划及技术管理，降低成本、安全生产、文明施工，认真抓好工地防尘、降低噪音等环境污染工作；负责办理工程变更的经济签证，联系建设单位收取工程款事宜，组织项目进行成本核算工作2）、项目技术负责按规范、规程对工程质量管理全面负责，是负责质量的直接责任者；认真贯彻国家技术标准、规范、规程，执行公司技术管理规章制度，接受上级部门的监督检查；建立健全的项目技术管理制度、质量保证制度及例会制度，全面负责质量管理和计量管理工作，处理各种技术质量问题；主持编制项目工程的施工组织设计、项目质量计划，主持图纸会审，作好工程技术交底工作；制定新技术，降低成本的技术措施，参加项目经济活动，提高技术管理水平；负责项目内业技术管理及质量、安全、计量、测量部门工作，确保项目技术、质量、效益指标的完成；协助责任工长抓好文明施工，争创标准化文明工地，并达到工程验收一次合格。
3）、工长在项目经理的领导下，负责本工程施工计划的落实，并在质量、工期、安全、成本方面负责接受上级主管部门的监督、检查，使生产顺利进行；认真熟悉图纸，严格按设计图纸要求，组织施工，搞好劳动力、材料机具设备的合理安排和使用，杜绝返工、浪费，保证工程质量，合同工期的实现，提高工程综合经济效益；搞好安全生产现场管理，争创标准化文明工地，坚持安全生产、杜绝重大伤亡、火灾及设备事故的发生；开展全面质量管理，坚持三检制度，严格计量工作，负责测量放线复核工作，坚持按规定填写施工日志4）、质检员就本项目工程的施工质量监督、检查工作直接向项目经理负责认真学习现行的施工规程、规范、行业标准，公司质量体系文件及有关文件规定，熟悉施工图纸和其他设计文件，并作为实施施工质量监督检查的依据对进场原材料、办成品、构配件进行监督检查，严把质量关，防止不合格材料的非预期施用督促施工班组对施工操作自查自纠，监督施工工序的交接检查；作好检验批的施工质量检查验收参加隐蔽工程验收和分项、分部及单位工程的验收评定对现场施工操作工艺、工序质量实施监督检查对于施工中发现的质量问题或不规范操作应口头或书面通知施工班组及分管工长进行整改，根据情况提出对相关责任人的处罚建议，并对整改结果进行验收确认。
5）、安全员 负责本项目安全管理的具体工作经常学习和宣传各种安全标准法规及制度协助进行各种安全教育和安全技术交底，认真检查班组落实情况参与拟定并熟悉施工组织设计中的安全技术措施，协助项目经理逐项落实协助、组织对架设工程等的内部检查、验收和参加上级部门的检查、验收，认真作好记录经常检查工人遵章守纪情况和安全防护设施完善情况，及时纠正违章行为和协助项目经理完善防护措施、消防安全隐患协助项目经理每周或半月一次的安全检查，认真记录并督促检查整改措施的落实参加工伤事故的调查、分析，进行事故统计上报，及时督促检查整改措施的落实督促和参加各类劳动防护用品进场的材质检验工作，教育工人正确使用个人防护用品2、质保措施2.1、质量保证制度公司分管经理公司总工程师项目经理质量目标：优良质量管理质量控制现场管理公司质检负责公司技术负责项目质量监督检查项目质量管理小组思想教育强化思想意识贯彻质量方针健全管理制度各级岗位质量责任制技术交底对作业班组质量技术交底措施落实制定各种质量技术措施2.2、说明本工程质量控制必须严格按照有关标准、规范及文件执行质量控制要点如下：2.2.1施工前的控制①施工方案和技术交底根据施工组织设计中列出的需要编制的施工技术方案目录，在项目施工前应将这些方案编制完成，并对参与该项目施工的人员进行详细交底。
②检验、检测和试验设备控制配备足够满足施工需要的、经过量值传递的检验、检测和试验设备，确保质量控制的真实性、准确性、精密性③人员资格有特殊资格要求的参加项目管理人员和操作人员，必须经资格审查和确认，持证上岗2.2.2施工过程控制施工班组实行“三检”制度，即自检、互检、交接检2.2.3最终检验控制质量管理科科长组织工程施工负责人、技术负责人等，并会同业主、监督代表对单位工程进行最终现场检验，并签字认可2.2.4质量否决权在施工中，凡是不符合规程、不能保证质量的操作手法、手段及措施，专业质量工程师可行使质量否决权，书面通知采取弥补措施，停止施工或返工重做在施工全过程中，顾客有权根据设计图纸和有关施工规范、标准随时对施工质量进行检查，对检查出的不合格项目或产品具有绝对否决权对顾客提出的质量方面的问题和意见，我们一定要认真及时整改，直到顾客满意为止2.2.5质量保证措施2.2.5.1为确保工程质量，我们将单独成立以主要领导、分管领导、各级管理人员组成的项目部，把主要精力投入到工程中来，认真落实，切实加强领导，科学决策，精心组织，集中力量，实干、苦干，保证工程质量和工期2.2.5.2我部将实行现场管理人员全部挂牌、持证上岗的制度。
明确职责、明确任务，建成以施工队伍自检、质检站和公司质检科双重监督，及监理工程师现场监理相结合的质量控制体系2.2.5.3遵守有关法律法规的规定，接受发包方和监理的指令，按照施工图纸、设计变更、图纸会审纪要、例会纪要、施工及验收规范进行施工按规定组织工序验收，做到不优不签，不签，则不进行下一道工序2.2.5.4、正确处理好质量与工期的关系，在确保工程质量合格的同时，尽量缩短工期，做到质量进度两不误基坑土方开挖范围应满足土建工程施工的需要，随时接受检查，同意监理和发包方到施工现场采用各种方法进行质量检查，并提供检查条件，及时根据要求相发包方及监理提供与本工程质量有关的技术资料，并按检查结果进行整改2.2.5.5、质量责任落实到个人，找准问题，研究对策，明确措施，狠抓落实按施工图纸、图纸会审纪要、设计修改（变更）通知单和国家现行验收规范做好自检工作2.2.5.6、做好施工记录，编制竣工图纸，汇集施工技术资料，作为交工验收文件移交发包方3、安全措施安全文明生产是工期和信誉的保证，我公司在保证工程质量的前提下，还将特别注重工程的安全文明生产针对该工程的实际情况、具体特点，我们将严格执行国家和省、市建设工地现场监督管理的有关规定及建筑师关于施工安全管理的合理要求，指定专人负责施工安全管理，统一指挥、统一协调，制定安全生产制度，建立全生产责任制。
在现场成立以项目经理、生产班组长为成员的安全文明生产领导小组，对本工程进行安全生产、文明施工的监督、检查和管理，抓好工程质量，消除环境污染，美化环境，完善安全防护和消防设施，搞好治安联防工作，保证社会效益和经济效益的提高，确保该工程安全文明施工达标3.1、安全管理方针及目标安全管理方针：安全第一，预防为主；安全施工，人人有责安全目标：不发生四级以上安全事故，最大限度减少轻伤事故3.2、安全生产管理1、加强施工安全管理，严格执行成都市建设委员会发《成都市建筑工程深基坑施工安全管理暂行办法》，建立良好的安全生产环境和秩序是稳定职工队伍，保证工程质量，加快施工进度，提高企业信誉和经济效益2、建立以公司主管经理直接领导，项目经理为核心的安全领导小组（项目经理为安全生产第一责任人）3、施工现场设专职安全员，各生产班组设兼职安全员，形成安全生产体系，全面负责施工生产的安全工作4、严格执行施工操作规程和安全法规，分阶段有重点地对执行情况进行检查5、加强安全教育工作，提高职工的安全法规，施工前对所有参加该工程的人员进行安全教育和考试，合格后方能上岗；搞好各专业的安全技术交底工作，针对各专业特点详细讲解施工中的安全技术要点，并检查实施情况。
6、重视施工中可能出现的隐患与薄弱环节，结合施工实际特点，列为专题解决，常抓不懈，持之以恒3.3、安全生产保证体系严格执行国家、省市企业劳动安全条例及我公司制定的各项安全施工保证措施，全面贯彻执行“安全第一，预防为主”的方针，杜绝安全事故发生建立健全各级各部门安全生产责任制，责任落实到人各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施项目与班组之间必须签订安全生产协议书进行全面的、有针对性的安全技术交底，履行签字手续特种作业人员必须持证上岗建立定期安全检查制度，查处隐患及时整改本工程安全生产保证体系如下： 安全生产保证体系教育宣传保证组织措施保证安全制度保证奖惩保证全员安全教育提高安全意识公司安全领导监督小组各岗位安全生产责任制安全风险抵押制度安全施工培训提高安全操作技能项目专职安全员班组安全员安全检查制度安全措施复查制安全目标进程制度总目标：实现安全生产目标，杜绝重大伤亡事故3.4、安全生产保证措施3.4.1施工现场的施工环境应符合安全操作规定1）施工现场的施工环境应符合安全操作规定，如达不到要求，必须采取补救措施加以整改和完善，使施工活动始终在安全的环境中进行2）施工期间在红线范围内实行全封闭施工，设置可靠的围挡防护隔离装置，防止非作业人员误入施工作业区域和掉入坑内。
现场应按规定设置安全标志，夜间施工照明应有足够亮度，要架设红灯警示，确保施工安全3）在夜间交叉作业和带电作业场所进行施工时，必须由专业施工人员编制有针对性的安全生产技术措施，并对作业人员认真进行交底，雷雨天气禁止室外作业3.4.2加强施工现场临时用电安全管理施工现场临时用电必须严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）1）电动设备使用前应认真检查是否有可靠接地和防雨措施，电源是否接对，有无漏电保护，不符合要求的，应立即加以纠正，合格后方能使用3）禁止私自接电源和使用电炉，禁止民工宿舍吸烟和使用明火3.4.3其他安全保证措施（1）降水施工单位必须保证将地下水降到规定标高，且连续进行，确保基坑开挖基底无水2）施工单位必须确保护壁质量，防止跨塌，保证基坑开挖安全4、文明施工措施施工组织规划是搞好文明施工管理的基本条件，因此从施工准备阶段开始就要将文明施工的要求和措施纳入施工组织管理在施工现场的文明施工工作中，我们将遵守政府有关部门对施工现场的交通、噪音、扬尘，以及环保和安全生产等的管理规定，严格遵守《中华人人民共和国空气质量标准》，控制施工产生的空气悬浮颗粒量；严格执行《四川省扬尘污染防治管理暂行规定》做好防尘、防噪音及防污染工作，做到不扰民，争创绿色环保工地。
为强化施工管理，搞好现场文明施工和推动创建文明工地活动深化持久地发展，从而达到促进安全生产，提高现场管理水平，增进社会效益和经济效益，树立企业良好社会形象的目的根据本工程施工特点，特制定以下现场文明施工保证措施：4.1、健全管理组织施工现场成立以项目经理为组长，工程队长、技术负责人、质检、安全等管理人员为成员的施工现场文明施工管理组织，服从统一管理，接受监督检查，并负责本单位的文明施工工作4.2、健全管理制度文明施工管理按岗位分别建立岗位责任制项目经理是文明施工第一责任人，全面负责整个施工现场的文明施工管理工作严格检查和考核制度，将文明施工与经济挂钩坚持文明施工会议制度，定期分析文明施工情况，针对具体情况制定措施，协调解决文明施工问题除文明施工综合管理制度外，现场还需建立健全质量、安全、消防、保卫、机械、场容、卫生、料具、环保、民工等管理制度4.3、健全管理资料积极开展文明施工竞赛活动，加强现场文明施工管理严格执行现场管理制度及值班调度制度，做到时时有人在，事事有人管同时做好宣传教育工作，认真对待来访4.4、加强现场管理建立环境卫生责任制，做到现场施工管理制度健全，文明施工措施落实，责任到人，执行到岗，并有定期的检验考核。
1）施工现场应进行合理的平面布置，临时设施工程井然有序、办公室、工具房、材料房及其他辅助用房均应布局合理，并作到室外整洁卫生，“五牌一图”悬挂明显、美观、大方，创造一个良好的工作与生活环境2）施工用机具、材料、设备和其它物品均按平面布置定点整齐堆放，标识清楚；保证施工道路畅通无阻，有条件时将安排专人驻守现均负责保管 （3）机械设备摆放整齐有序，电气开关箱（柜）完整上销，安全保护装置齐全可靠，施工设备操作人员持证上岗，并设置岗位职责挂牌和安全操作规程标牌4）施工区周边搭设的围挡，要求稳固、整洁、美观，定期清洗5）在施工现场各施工段张贴安全标语，标语书写要清晰醒目，内容符合现场施工特点6）禁止现场施工人员斗殴，严禁随地大、小便和随地倾倒剩饭、剩菜，保持现场卫生4.5、做好施工组织管理在施工中力求做到，便民、利民、不扰民，做好防尘、降噪措施，减少环境污染1）为维持现场整洁、道路畅通，工地成立8人保洁队伍，负责对工地范围出入口、临近道路的清扫工作，保证场地周边无垃圾、污水、门前保洁好具备机动车通行能力的路面采用机动洒水车每天采用洒水车定时洒水降尘（每天不少于2次），不具备机动车通行能力的采用人力三轮洒水车及人工随时洒水降尘，经常清洗防护围挡，保持干净、整洁。
2）在施工场地进出口设置专用清洗场地，并设取水口，对进出施工车辆轮胎采用高压水枪冲洗，避免将场内泥浆等带到场外，保持市容整洁，减少环境污染4）加强对工程使用的机械、设备的维护管理，杜绝不良设备或不良运转产生强烈的噪声5）运输车辆按照指定路线行驶，装载渣土做到不滴、不漏、不洒、不扬，对进出工地车辆派专人及时进行冲洗清扫，防止污染交通道路车辆在运输行使过程中，应严格遵守道路管理条例对喇叭鸣放的要求，尽可能少鸣或不鸣喇叭6）外运土方时，必须用加盖专用渣土运土车辆，防止土方洒落，防止产生扬尘外运土方的车辆轮胎要冲洗干净，严防泥浆随车带出场外对现场的临时便道要派专人打扫，并随时用洒水车洒水7）工程完工后，有关的施工材料、机具、设备等都应全部清运出施工现场，并将施工现场打扫干净、彻底4.6、项目部应与业主及其他参建单位一道相互协作，搞好现场治安保卫工作，创建一个安全、稳定的工作环境在交叉作业时，应顾全大局，服从施工中承包单位的管理和指挥，在建设系统的协调下与兄弟施工单位密切配合，互相帮助4.7、严格遵守社会公德、职业道德和职业纪律，严格遵守发包方的有关规章制度，妥善处理施工现场周边的公共关系，维护好周边公共环境。
第六章、变形观测及应急措施1、变形监测1.1、人员安排建设方应委托具有测量资质的专业机构对该工程的基坑支护结构及周边进行监测我公司对该基坑进行自行观测，成立专门变形观测组，由3人组成，其中测量工程师1名，助理工程师1名，测工1名1.2、仪器配备苏光OT125型经纬仪1台，NTS-202全站仪1台，苏光J-Ⅲ水平仪1台，P4微机1台，打印机1台，对讲机2部1.3、监测目的1）、为信息化施工提供基本数据参考基坑支护过程为信息化施工过程，施工参数并非一成不变，而是根据监测数据分析结果进行优化、调整，以更贴近实际，避免事故的发生2）、一般来说，监测数据的变化与监测时间有密切联系，可以根据监测数据分析基坑变形的趋势，而决定是否采取相应的应急措施，进而保证施工安全1.4、监测时间安排为保证基坑在施工及允许暴露期内的稳定，根据基坑实际情况设置相应的观测点，用以监测基坑的变形位移，评价基坑安全性并采取相应应急措施确保该工程安全监控措施具体安排如下：1）、基坑开挖前，进行基准点及监测点的埋设，至少应设置3个稳定、可靠的基准点2）、监测点埋设原则：沿基坑周边布置，周边中部、阳角处应布置点，水平距离不宜大于20m，每边监测点数量不宜少于3个。
周边建筑物四角、外墙每间隔10~15m布置监测点3）、监测频率：本工程为二级基坑，在基坑施工过程中，监测频率为1次/1d；底板浇注后一周内，监测频率为1次/2d，往后监测频率可适当降低至1次/3d~10d4）、当出现监测数据达到报警值后变化速率加快等不良情况时，应提高检测频率把观测的数据制作成表格及曲线，及时提交监理工程师或甲方工程师，以控制基坑变形，为信息化施工提供数据资料1.5、监测点的设置基坑顶水平位移变形观测点的设置：预计布置监测点10个布置原则：布置在每边的中部、阳角位置，并避开障碍物、能通视以上观测点可根据现场实际情况进行增设和调整位置，并保证观测点的稳固、明显及有效性和不被破坏1.6、监测项目及控制值本基坑支护监测项目主要有：支护结构水平位移、地面沉陷、地面裂缝、基坑渗漏水情况；周边建筑物及重要地下管网的变形、沉降；基坑周边地面超载情况等本基坑报警值参照《建筑基坑工程监测技术规范》（GB50497-2009）及本工程实际情况而定：本基坑监测报警值 表1.6监测项目支护结构类型报警值累计值变化速率（mm/d）支护顶部水平位移喷锚支护5010排桩404支护顶部竖向位移喷锚支护505排桩253临近建筑整体倾斜度（或倾斜速度）2/10000.1H/1000临近管线喷锚支护202地表裂缝排桩、喷锚支护10～15持续发展基坑监测频率按照《建筑基坑工程监测技术规范》GB50497-2009第7.0.3条执行。
备注：1、 应与巡视检查相结合，合理判断仪器监测数据；2、 每次观测应采用同样的观测方法、路线，使用同一仪器并固定观测人员；3、 初始值应在基坑开挖前观测，并取连续观测3次稳定值的平均值；4、 当出现GB50497-2009中7.0.4条的情况时，应提高监测频率；5、 当出现GB50497-2009中8.0.7条的情况时，应进行危险报警并采取应急措施；6、 对检测数据应及时整理并合理分析，以指导基坑施工；2、紧急预案措施2.1信息的收集及处理1）、对基坑变形监测的信息进行及时收集分析，并以图表的方式将结果汇总情况异常时应立即分析原因并采取相应的措施当监测结果超过预警指标应立即停止基坑开挖，采取支撑、堆码沙袋、及时回填坡脚土方等应急措施进行处理2）、由于监测都是连续的，一般来说，在险情出现以前，监测数据会有所反映，完全可以避免出现险情后再来采取措施在基坑开挖过程中，一旦某个部位监测数据急剧变化，应放慢土方开挖速度或停止开挖，并加大监测密度，分析原因2.2、应急措施1）、如果出现险情，应立即停止险情处的土方开挖工作，并及时疏散现场施工人员至安全地带2）、如果出现超挖或遇软弱层（如砂层），土体变形，应用挖掘机等机械快速回填土方到险情处支护体系的底部，防止支护体系的整体滑移而带动更大面积的支护体系险情。
变形稳定后，对支护体系检查，决定处理方案3）、观测位移变形，如果裂缝较小且趋于稳定，可在原有支护体系上加固处理4）、如果变形较大，原有支护体系已经完全失效，则可用机械辅助人工分层分段重新加固险情段5）、现场随时配备辆车，以备急救之用6）、如确有意外事故发生，项目负责人应在第一时间把伤者送到医院进行抢救，不得拖延，并向公司上级部门汇报7）、意外事故发生后，应积极处理，抢救、治疗等费用先由公司垫付，不得以任何理由对事故处理进行拖延，尽量减小事故带来的负面影响8）、意外事故发生后，必须停工整顿，安抚、教育其他工人，并分析事故发生原因，总结教训9）、支护顶面最好全部硬化，防止雨水浸入支护体内，并在坡顶设置排水沟，并保持通畅和不漏水 由于喷锚支护体系为被动受力体系，支护顶面会有一定变形，产生平行于基坑的裂缝，应随时观测裂缝的大小，并及时封闭特别应注意排水沟中的裂缝，应随有随补，如不能保证砖砌排水沟的质量，应采用PVC管做排水，防止积水渗入支护土体10）、由于该地区下部土层为卵石层，透水性好，基坑内不易积水可在基坑边每50m设置集水坑一个，并用水泵抽出多余积水11）、注意支护范围内雨、污水管道，查明是否漏水，如有，应进行封堵或引流，防止直接渗入支护土体内，对护壁埋下安全隐患。
3、本工程建议3.1、本工程重点该工程为深基坑工程，重点在喷锚支护的质量喷锚支护的质量不能很好的控制，基坑的安全就得不到保证而深基坑作业是一个专业性较强的基础工程，只有较强的专业知识和专业施工队伍才能很好的完成，保证基坑的安全使用在施工中严格按规范、设计要求进行，并做好自检、复检、隐蔽记录等3.2、本工程关键点1、土方与喷锚支护工序之间的密切配合深基坑支护作业为分层分步作业，讲究施工工序与流程，支护分段、分层进行，为此土方施工应密切配合，分层开挖本工程开挖工作面宽，有较宽的回转空间，能较好的形成流水作业土方施工时应现开挖四周土体，开挖深度一般控制在2.0m内，特殊地段（土质较差、荷载集中等）开挖深度还应减小，以保证支护前土体自身的稳定为喷锚支护预留工作平台宽度应大于5m，在此之外的基坑内，土方分层开挖深度可适当加深，以不影响喷锚施工为宜喷锚施工应在土方开挖后及时进行，使土体暴露时间尽量减少，避免雨水冲刷而塌方2、基坑支护最为关键点是控制雨水的渗入，故该工程施工过程中雨水的防渗、排水将是该工程施工中的关键点之一首先，应做好基坑顶面的散水面和路面硬化工作，阻隔雨水直接渗入支护土体内，防止土体垮塌。
其次，做好排水沟，并随时保证其通畅和不渗水最后，弄清市政雨、污水管道位置，避免管道渗水进入支护土体内3、在施工前，应根据甲方提供周边管网图纸进行实地考察，弄清管网分布情况，施工前进行调整，击打时进行避让4、本工程为信息化施工工程在基坑开挖上口线布设固定且不易被破坏的变形观测点认真观测、填写变形记录，绘制变形曲线，并按监理单位要求报送监理工程师根据变形曲线趋势，为喷锚施工做好信息化服务有变形过大或突变者，应及时通知监理工程师和甲方现场管理人员，进行应急处理5、支护施工过程中，应随时注意观察周边地面裂缝情况 -24-。
