山西某经济适用房项目高层住宅楼安装工程施工方案

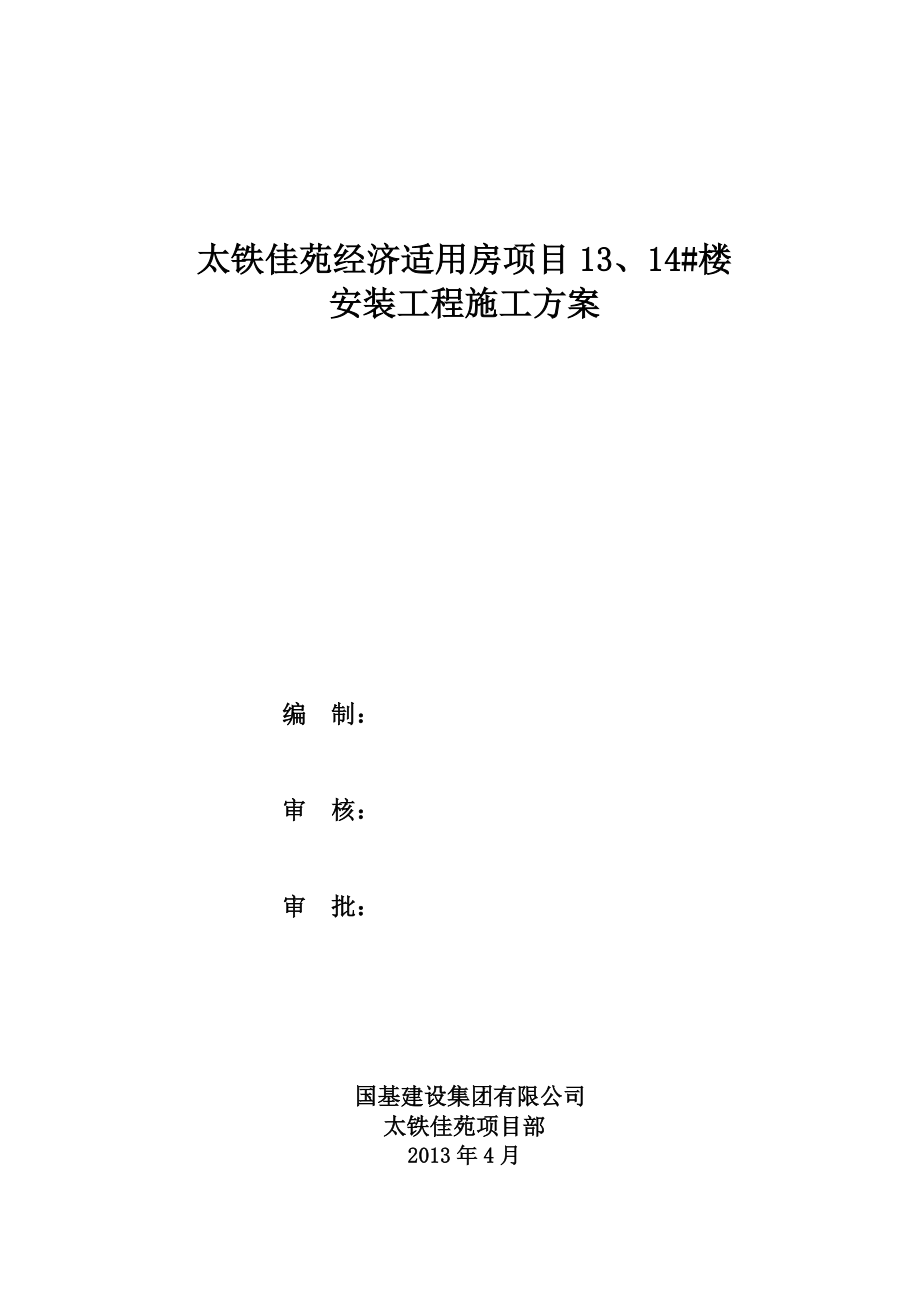

太铁佳苑经济适用房项目13、14#楼安装工程施工方案 编 制： 审 核： 审 批： 国基建设集团有限公司太铁佳苑项目部2013年4月目录1. 工程概况…………………………………………………………012. 编制依据…………………………………………………………073.工程质量创优措施……………………………………………‥074.施工配合…………………………………………………………295.施工工艺及质量控制……………………………………………306.工程技术、质量措施……………………………………………417.设备及安装成品保护措施………………………………………438.设备调试及专业性能调试………………………………………439.劳动力投入计划及材料供应计划………………………………4310.安装在岗人员安排 ……………………………………………4511.安装工具、设备安排 …………………………………………4512.安全措施 ………………………………………………………46太铁佳苑经济适用房13#、14#楼安装工程施工方案第1节 工程概况太铁佳苑经济适用房13#、14#楼工程位于太原市建设路以东，大东关街以北，敦化南路以西，原太铁货场内。

该工程建筑面积13#楼为19057.42m2（地下室面积886.46.0m2）14#楼为20549.0m2（地下室面积875.0m2），合同工期为600天该工程总高度64.25m，室内外高差0.45m，地上二十一层，地下一层，一梯11户，总户数分别为198户地下室层高为4.8m，一、二层层高2.35m，标准层层高2.9m，室内外高差0.45m，建筑高度64.25m本工程安装部分包括建筑电气工程、建筑给排水及采暖工程、智能建筑及消防工程、通风工程、电梯工程等项目建筑电气部分包括电气照明安装、电气动力安装、防雷及接地安装系统；建筑给排水及采暖工程包括室内给、排水系统、室内采暖系统、室内消火体系统四个系统；智能建筑工程包括通信网络系统、建筑设备监控系统、火灾报警及消防联动应急照明系统、电源与接地系统等；通风工程包括送排风系统、防排烟系统等；电梯安装部分包括消防电梯、客梯1、电气工程:本系统设计内容包括电力配电系统、照明配电系统，有线电视系统；电话系统；数据布线系统；楼宇对讲系统；火灾自动报警及联动控制系统；防雷、接地及安全系统；电气节能设计所有接线盒必须使用穿筋盒，均采用4ф8L=600mm钢筋点焊固定接线盒，管子和盒连接用锁母内上护口。

预埋PVC阻燃塑料管：全部强电及弱电（电视、电话、多媒体）均使用PVC管，此管均选用重型管材配电箱等预留采用竹胶板钉箱体盒，盒内填充聚苯板预埋，安装时凿出 负荷分级：13、14#楼工程为一类高层建筑，其中：火灾报警及联动控制设备，消防设备，应急照明系统，普通客梯，排污泵等按一级负荷供电，采用双回路专用电缆供电，在最末一级配电箱处设双电源自投装置其余用电负荷及一般照明采用单电源供电均按三级负荷供电，住宅每户用电量按5KW考虑 供电方案：由城市电网引入本工程变配电室的两路10KV电源及其分界小室属城市供电部门负责，不包括在本设计范围内，要求引来的两路10KV电源互相独立，溯其源端应来自两个不同的35KV变电站，当其中一个电源发生故障时，另一个电源不应同时受到破坏在本楼地下室设一个低压配电室，电源分界点为本工程低压配电室电源进线柜内的进线开关低压配电系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式为主，局部采用链式配电，对于照明及一般负荷采用树干式与放射式相结合的供电方式系统采用TN-C-S制式照明配电：在配电室、楼梯间、前室等场所设置应急照明，在走廊、安全出口、前室、楼梯间等处设置疏散指示等，均为常明型。

其指示标志应符合国家标准,《消防安全标志》GB13495-1992相关规定计量方式：高供高计，在中心配电室计量，低压处住户照明、动力分开计量，住户为分户计量线路敷设：住宅入户电缆选用WDZN-Y JE-1KW电缆，商铺入户电缆选用WDZN-Y JE-1KW电缆，低压配电干线选用WDZ-Y JE交联电缆，消防电源电缆选用NH-BV-450V、VV39耐火防水电缆；电缆在桥架上敷设和穿焊接钢管敷设，沿顶板、墙暗敷设正常照明干线选用预制分支电力电缆，所有电力和照明支线除供给消防等重要负荷的配线选用BV-450V型耐火导线，穿焊接钢管暗敷，控制线为NH-KVV型阻燃导线灯具安装高度低于2.4m的线路及插座线路导线均为三根；消防用电的配电线路均暗敷不燃结构体内，且保护层厚度不小于30mm，采用金属管或金属线槽明敷处应在其上涂防火涂料保护电线及电缆在金属线槽内不宜有接头，但在易于检查的场所，可允许在线槽内有分支接头电缆和分支接头的总结面积不应超过线槽内总截面积的75%电缆桥架水平敷设时，其支撑点间距不宜大于1.5m，垂直敷设时，其固定点间距不大于2m，同一桥架向一级负荷供电的两路电源电缆应采用隔板隔开，钢质电缆桥架直线段长度超过30m时，宜设置伸缩节，电缆桥架跨越建筑物伸缩缝时，应设置补偿装置。

电缆桥架及其支架全长应不少于两处与接地干线连接，所有强、弱电竖井内均垂直敷设2条，水平敷设1圈-40*4热镀锌扁钢，其下端应与接地网可靠连接，水平与垂直接地扁钢间可靠焊接，电气竖井的接地扁钢每三层与楼板钢筋做等电位焊接保护措施：利用结构基础钢筋网做接地系统配电系统的接地形式采用TN-S系统，接地保护线采用专用，不得与工作零线共用总电源进线处均做重复接地配电回路设专用保护线（PE线），凡正常不带电而绝缘损坏时可能带电的电气设备的金属外壳、金属支架等物体均应与PE线可靠联接本工程采用联合接地系统，变压器中性点接地、防雷接地、电子信息系统接地、安全保护接地及及各弱电接地接地电阻不应大于1欧防雷与接地：本建筑为二类防雷建筑，由0.000m起每三层做均压环，均压环均与该层外墙上的所有金属构件引下线连接，均压环利用梁内两根16以上主筋通长焊接形成无设计梁的均重新沿墙敷设2 16钢筋通长闭合60m起每两层做防侧击雷避雷带，外墙上的金属构件与避雷带连接，垂直敷设的金属管道及金属物的底端及顶端应与防雷装置连接电气竖井内的接地扁钢每三层与楼板钢筋做等电位联接在屋顶女儿墙采用10镀锌圆钢敷设避雷带作接闪器；并采用10镀锌圆钢做避雷带支架，支架间距1米，高为0.1m。

利用结构内主筋（不少于二根>16mm）作引下线； 60m以上每两层将外周梁主钢筋做贯通焊接与引下线可靠连接进行防侧击雷；利用基础内底梁不少于两根主钢筋在地下做贯通处理，（所有贯通连接钢筋均采用2ф16 L=1800mm镀锌圆钢与主筋焊接）形成等位体，并与引下线可靠焊接接地电阻要求小于1欧姆所有进出建筑物的金属管道及电气设备的接地装置应在进出处与防雷装置联接所有突出屋面的金属物体应与避雷接地可靠联接有线电视系统：有线电视信号电缆由室外引入本楼弱电机房，电视电缆除在管井由弱电线槽处沿弱电线槽敷设外，其他均穿PVC暗敷设（地下室、一、二层为钢管）箱底距地0.8m,电视插座均为暗装，距地0.3m电话系统：本工程电话由室外引入本楼弱电机房，住宅内各户均设一对电话线，电话干线采用HPVV电话电缆，沿线槽敷设，分支线采用RVB电话线穿PVC管暗敷电话分线箱在管井内距地面0.5m明装，电话线出线座底边距地面0.3m明装数据布线系统：数据信号由小区弱电控制中心引致本楼地下层弱电机房，数据配电架在电气管井内明装，底距地0.2m，信息插座采用RJ45超五类型，暗敷，底距地0.3m楼宇对讲系统：在住宅一层入口处设置对讲控制盘，各户设置对讲电话机，对讲楼层控制器箱管井内明装，底距地1.2m，住户对讲电话机明装，距地1.4m，对讲信号电缆除在管井及设备层有弱电线槽处沿弱电线槽敷设外，其他均穿PVC管暗敷设。

火警报警及消防联动系统：火警报警系统，在公共走道，商业部分等处设置感烟探测器，各单元一层大厅设火灾显示盘，底边距地1.5米安装；各层楼梯口设置火灾声光报警器，壁装底距地2.0米，在配电室水箱间，弱电机房和电梯机房处设消防专用电话，并在各层设置手动报警按钮2、给排水工程给排水、雨水、空调水、采暖、消防管道留洞及通风预留洞等均采用20Kg/M3聚苯板预埋，安装施工时凿出1）给水、热水系统：生活给水系统水源为市政给水管网，生活给水水质应符合现行国家标准户内给水支管采用无规共聚聚丙烯（PPR）给水管，热熔连接生活给水干管及立管采用钢塑复合压力管，卡套式连接工作压力0.20MPa，生活给水系统必须采用与管材相适应的管件，所涉及的材料必须达到饮用水卫生标准该工程生活供水楼内系统分三个区，地下一层至二层为低区（1区），设计流量2.0L/s，设计工作压力0.20 Mpa，低区给水系统所需水量、水压由市政给水管网保证三一十二层为中区（2区）设计流量6.56L/s，设计工作压力0.55 Mpa十三层～二十一层为高区（3区），设计流量6.12L/s，设计工作压力0.8 Mpa，中区、高区生活供水由室外水泵房无负压供水设备供水。

中区、高区入户给水支管水表前设AD型支管减压阀，阀后压力0.20MPa2）生活污废水系统：本工程污、废水采用合流制，室内0.000以上污废水重力自流排入室外污水管，地下室废水采用潜水排污泵提升至室外雨水管住宅厨房及卫生间污水支管采用硬聚氯乙烯PVC-U管，专用胶粘结专用通气管、排水立管及干管二层以下采用抗震柔性接口离心排水铸铁管，承插法兰连接；三层以上采用聚丙烯超静音管地下一层积水坑内与潜污泵连接的压力废水管道采用热镀锌钢管雨水排水系统采用钢制87型雨水斗，热镀锌钢管法兰或沟槽连接住宅卫生间设专用通气立管，每隔二层设H管件与污水立管相连，厨房不设专用通气管，仅设伸顶通气管屋面雨水系统采用内排水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水管道空调冷凝水收集后汇入立管排放至散水3）室内外消火栓系统：消防水用量：消火栓系统采用无缝钢管，焊接接口，阀门及需拆卸部位采用法兰连接，建筑外墙以外的埋地管待用内衬水泥砂浆球墨铸铁（转化接头在室内）承插接口橡胶圈密封，管材和接口要求承压0.20MPa室内消火栓系统40L/S，火灾延续时间为2h，室内外消火栓系统一次灭火用水量为288M3，室外消火栓给水系统水源为市政给水管网，水量、水压由市政给水管网保证，在红线内设生活、消防合用的室外低压给水环状管网，在该环管上设两套室外地下式消火栓，火灾时供城市消防车吸水，向着火点加压供水灭火。

室外低压给水管道的水压，当生活和消防用水量达到最大时，不应小于0.1MPa，室外消火栓距高层建筑物外墙距离不宜小于5m，并不宜大于40m，距路边距离不宜大于2m室内消火栓系统采用临时高压制，设计工作压力为1.05 MPa，消火栓系统专用泵设于室外消防水泵房内，共两台，一用一备，本系统一次灭火用水量288m3储于室外地下消防水池内室内消火栓系统为环状管网消火栓入口处设阀门、止回阀，消火栓系统由室外消防水泵房内消火栓系统专用泵来保证，消火栓的设置保证同层任何部位有两个消火栓的水枪充实水柱同时到达屋顶设有效容积不小于18m3的消防水箱及增压稳压设备，以保证最不利点处消火栓的充实水柱长度不小于10米室外设两套地下式消防水泵接合器与室内消火栓系统的环状管网连接，地下式消防水泵接合器设置位置与主体建筑距离不小于5米4）采暖系统：本工程室内采暖系统采用分户热量分摊的计量装置和室温控制装置，并在建筑物热力入口处装置热量总表采暖热源由小区的热交换站提供50～40℃的低温热水，本设计在该建筑物的入口处设置热计量装置，安装05N1/13，控制阀采用自力式压差控制阀，系统定压及补水在热交换站设计中分区分别考虑。

采暖系统为共用立管的分户独立热计量系统，共用立管采用异程下分式，共用立管的最高点安装自动排气阀，最低点设泄水阀，立管泄水管径为DN25.本设计采暖分为两个区，一至十六层为低区，十七至二十一层为高区本设计采暖为低温地板辐射采暖系统，绝热层采用聚乙烯泡沫塑料板，其敷设应根据不同楼层，采用不同的厚度，做法按有关标准图施工聚苯板表观密度为≥20Kg/M3，吸水率≤4%每个分支环路供回水管上应设置可关断阀门，并在分水器的总进水管与集水器的总出水管之间设置旁通管，分集水器上设置自动排气阀地下一层及管井内的干、立、支管均采用热镀锌钢管，室内地板辐射采暖系统管道采用阻氧PE-RT管，使用条件等级4级，工作温度60℃，使用年限50年，工作压力0.8MPa，管材规格为De20*2.3,埋地塑料管应敷设在贴有锡箔的聚苯保温板上，锡箔面朝上管道采用塑料钉固定当地面面积超过30M2或边长超过6M时，应按不大于6M间距设置伸缩缝，伸缩缝宽度不应小于8mm，伸缩缝采用高发泡聚乙烯泡沫塑料板敷设采暖主管、立管及立管至户内分集水器之间的管道试验压力为低区0.9MPa,高区1.2MPa,在试验压力下10min内压力降不大于0.02MPa，然后降至工作压力后连接处不渗不漏为合格。

户内埋地盘管在管道隐蔽前进行水压试验，试验压力为1.0MPa,稳压1h内压力降不大于0.05MPa，不渗不漏为合格，合格后进行充水隐蔽充水压力为0.4 MPa管道穿墙于楼板时应加钢套管，穿楼板时，底部于楼板平，上部高出地面20mm，套管穿墙时应与墙饰面相平，套管应比管道外径大1～3号，间隙用石棉水泥填充5）通风及防排烟系统：本建筑地上部分的防烟楼梯间，地下室部分的防烟楼梯间及其合用前室设有独立的加压送风系统，地上部分的每个剪刀楼梯间隔一层设一个自垂百叶风口，发生火灾时由消防控制中心远距离开启屋顶加压送风机进行加压送风地下部分的防烟楼梯间及其合用前室均设置单层百叶风口，发生火灾时由消防控制中心远距离开启地下一层相应送风机进行加压送风送风机出口设70℃的防火阀，当其熔断时，联动送风机停止运行所有送风机的进出口必须用柔性短管与风管连接，柔性连接短管应采用不燃烧的软性材料制作送风及排风排烟风管均选用镀锌钢板加压风机均采用SWF型混流风机，设与屋顶及地下室，风机和竖井连接风管用1.00mm镀锌铁皮制作，法兰连接，法兰间垫片4mm石棉橡胶板，风机吸风口设钢丝网，加压风机安装详见05N-4-1-203，屋顶上加压风机应采取防雨措施。

第二节 编制依据本方案依据工程施工图纸、图纸会审纪要等有关资料；国家颁发的有关现行规范和标准；地方政府所颁发的法律法规和标准；我公司质量体系各文件相关内容；我公司承建类似工程施工经验资料等编制而成第三节 工程质量创优控制一、给排水工程1、卫生设备及管道安装（1）暖卫设备、钢材、管材、管件及附属制品等必须符合国家有关质量、技术要求，并有产品合格证明2）当螺栓孔径小于或等于M12 时，不得使用电、气焊开孔、切割，应使用专用机具；当螺栓孔径大于M12 时，如需气焊开孔、切割，应对开孔及切割处进行处理， 保证支架孔眼及支架边缘平整光滑3）丝口连接管道，螺纹清洁、规整、无断丝，钢塑管和管件的镀锌层无破损， 接口处无外露，外露丝扣2～3 扣，管道丝扣长度应符合规定4）管道的弯曲a.弯管的材质和规格、尺寸，应符合设计和规范规定b.弯管不得有弯扁、凹凸和裂缝等缺陷c.弯管的椭圆率允许偏差：当管径小于或等于100mm 时为10%；当管径大于100mm 时为8%d. 弯管褶皱不平度的允许偏差：当管径小于或等于100mm 时为4mm；当管径大于100mm 时为5mm；管径大于250mm 时为7mm5） 钢管的切割a. 为防止切割后的钢管断面产生倾斜偏差，宜将管子一边滚动，一边顺切割线进行切割。

b. 管子切割后，切口应作处理，要求用砂轮或锉刀修锉平整，无毛刺和飞边；用切割器切割时，切断处无收口缩颈现象c. 管子端面应与管轴线垂直，偏差值最大不超过管径的1%，且不超过2mmd. 切割后管口质量不能影响管螺纹的加工或焊接；管口要求无毛刺、铁渣和裂纹等缺陷e. 切割后的镀锌或镀铬钢管内外防腐层均无破坏6）钢管法兰连接a. 对接平行、紧密，与管子中心线垂直，双面施焊，法兰螺栓应长短一致，朝向相同，螺栓露出螺母部分应为螺栓直径的一半b. 法兰连接螺栓施拧紧固时，应依次由左至右，按对角均匀施扭力，分三次进行：第一次，按对称跨中法，拧紧程度为70%；第二次，间隔法，拧紧程度为90%； 第三次，按顺序法，拧紧程度为100%c. 法兰不得直接焊在弯管或弯头上，一般至少连接长度100mm 以上的直管段d. 法兰与法兰连接应保证垂直度或水平度，使其自然吻合，以免管道或设备产生额外应力e. 支管上的法兰距主管外壁净距应在100mm 以上，过墙管道上的法兰与墙面净距为200mm 以上f. 法兰连接组对时，垫片应放在法兰的中心位置，不得偏斜，除设计要求外，不得使用双层、多层或倾斜形垫片7）焊接钢管焊接a. 按要求对管道加工坡口，当采用气割加工时必须清除坡口表面的氧化物和毛刺等，对凹凸不平处进行打磨。

b. 焊口表面无烧伤、裂纹和明显的结瘤、夹渣及气孔，焊波均匀一致c. 管道对口应平直，间隙符合要求；错口偏差不超过管壁厚的1/5，且不超过2mmd. 管道组对时，在管道的对口焊接处或弯曲(弯管)部位不得焊接支管； 弯曲部位不得有焊缝；接口焊缝距起弯点不应小于一个管径，且不小于100mm；接口焊缝距管道支、吊架边缘不小于50mm8）金属管道的承插和管箍接口环缝均匀，灰口密实、饱满、光滑，养护良好；填料凹入承口边缘不大于2mm；交圈接口平直无扭曲；对口间隙准确9）阀门安装a. 位置、进出口、方向正确；连接牢固、紧密，启闭灵活，朝向合理b. 铸铁阀门应将阀体刷黑漆，手轮刷红漆；铜阀门应保持阀体清洁，手轮刷红漆c. 安装单流阀时，应顺介质流动方向；升降式单流阀应按水平方向装置； 安装截止阀时，应使介质从阀底部流入d. 安装时应将阀门关闭，以防杂物落入阀腔内，影响阀门严密性10）套管设置要求a. 管道穿越楼面、层面及墙体均需设置套管，套管管径比套管管径大2 号b. 穿墙导管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐， 具有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝均匀，用油麻填塞，外部用腻子或密封胶封堵。

c. 套管内外表面及两端口需做防腐处理，断口平整d. 楼板洞预留时，位置准确洞口边无破损，洞周边光滑平整e. 预留、预埋孔洞应保证无位移，跑偏歪斜现象f. 预埋套管不得与结构筋焊在一起，应用附加钢筋固定11）管道临时封闭措施管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗等12）管道成排安装明装管道成排安装时，直线部分相互平行，间距均匀曲线部分，当管道水平或垂直并行时，应与直线部分保持等距；当管道水平上下并行时，曲率半径应相等13）管道支、吊、托架安装要求a. 位置正确，埋设平整牢固b. 与管道接触应紧密，固定应牢靠c. 立管管卡安装，层高小于5米每层至少安装1 个管卡安装高度，距地面1.5～1.8m14）管道、箱类和金属支架刷漆油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂漆膜均匀，色泽一致，无流坠及污染2、室内给水管道安装（1）管道距墙要求给水立管DN<32mm，管道外皮距墙20～25mm；给水立管32mm≤DN≤50mm，管道外皮距墙25~35mm；给水立管75mm≤DN≤100mm，管道外皮距墙50mm；给水立管125mm≤DN ≤150mm，管道外皮距墙60mm。

2）给水与排水管铺设距离要求室内给水与排水管平行铺设时，两管最小水平净距500mm；给水管与排水管交叉铺设时，垂直净距不小于150mm，且给水管应在排水管之上，如给水管必须敷设在排水管下面时应加套管，其长度不应小于排水管径的3 倍3）管道附件及配件要求a. 管道不得使用补心变径，应使用异径管箍连接b. 管道安装阀门处需装活接头c. 埋设管道不得使用活接头4）管道穿墙及穿墙楼面根部处护口设置 （5）埋入地下或敷设在地沟的给水管道a. 引入管直接埋地下时，应保证埋深b. 在地下埋设或地沟内敷设的给水管应有0.002～0.005 的坡度，坡向引入管的入口引入管应装有泄水阀门，一般泄水阀门装在阀门井或水表井内c. 地沟内敷设的给水管，管道与地沟的侧壁及沟底净距不小于150mm 为宜d. 给水引入管与排水管水平间距不得小于1m3、室内排水管道安装（1）管道坡度为保证使用功能，排水管道严禁倒坡，排水坡度按设计要求进行2）管道连接要求a. 排水管道的横管与横管、横管与立管连接，应采用45o 三通或135o弯头，不允许使用四通立管与排出端部的连接，应采用两45o 弯头或弯曲半径不小于4 倍管径的90o 弯头。

b. 塑料排水立管安装，必须按照设计要求的位置和数量设置伸缩节，管伸缩器安装不大于4m，伸缩器预留量符合设计要求立管上应每层至少设置一个立管固定卡子，卡子与管道之间加橡胶垫3）检查口及清扫口的安装a. 明装管检查口朝向应便于检修，一般为45o 安装暗装立管检查口朝向与设置检修门一致b. 在连接2 个及2 个以上大便器或3 个以上卫生器具的污水横管应设置清扫口污水管在起点设置清扫口与管道相垂直的墙面距离不得少于200mm；若污水管在起点设置堵头代替清扫口，则其与墙面距离不得小于400mmc. 在转角小于135o 污水横管上应设置检查口或清扫口4）管道距墙距墙 a. 排水立管中心距墙：管径50mm 距墙100mm；管径75mm 距墙110mm；管径100mm 距墙130mmb. 排水管承口外皮距墙应有40mm 的空隙，最小不得小于20mmc. 污水横管中心距楼板底间距≥250mm5）排水透气管出屋面高度非上人屋面为≥0.5m(山西地区)；上人屋面为2m当透气管4m 内有门窗，透气管应高出门窗顶600mm 或引向无门窗一侧U-PVC 管应保证表面无污染，铸铁管无返锈现象6）支架安装a. 排水立管底部的弯管处应设置支墩或托吊架。

在楼板下部必须采用型钢支架)b. 固定件间距：横管不得大于2m，立管不得大于3m屋高小于或等于4m， 立管保证至少安装1个支架c. 塑料排水横管间距：管径DN50 最大间距0.6m；管径DN75 最大间距0.8m； 管径DN100 最大间距1.0md. 塑料排水横管固定支架，管径≥80mm 时，应选用扁铁吊架或角钢支架其各支吊架内胶垫应与支架、管道接触紧密4、卫生器具安装（1）卫生器具的固定件应采用预埋件和膨胀螺栓，凡是固定卫生器具的螺母， 垫圈均应使用橡胶垫，膨胀螺栓只限于混凝土板、墙，轻质隔墙及砖墙不得使用2）座便器地脚螺栓不得小于M6，便器背水箱固定螺栓不小于M10，螺母下面须用平光垫和橡胶垫(3mm)，螺栓外露长度应为螺栓直径的一半3）洗脸盆支架安装必须牢固，器具与支架接触紧密，不得使用垫块的方法调整标高，各类支架均应做好防腐及面漆4）器具下水管与排水管连接处应用油麻和密封胶或玻璃胶封严5）固定脸盆不得活动，脸盆与墙面或台面接触处用密封胶或玻璃胶封严6）浴盆的排水口应设检修门不带裙边的浴盆应在侧面设置检修门；带裙边的浴盆应在管井侧面或楼板预留检修门浴盆周边与墙面接触的部位应用玻璃胶封严。

7）排水栓和地漏的安装应平整、牢固，低于排水表面、无渗漏排水栓宜低于盆、槽底表面2mm，地漏水封深度不得小于50mm，地漏箅子顶面应低于设置处5mm5、消火栓及喷淋管道安装（1）消火栓系统a. 安装消火栓，栓口朝处，阀门距地面、箱壁的尺寸符合施工规范规定水龙带与消火栓和快速接头的绑扎紧密，并卷折挂在托盘或支架上消防水枪竖放在箱体内侧，自救式水枪和软管应放在挂卡上b. 暗装消火栓栓口根部应用水泥砂浆填塞、抹平，不得污染消火栓箱壁、底c. 消火栓箱体要求横平竖直固定牢固对暗装消火栓箱，需将消火栓箱门预留在装饰墙面的外部d. 单出口消火栓箱的水平支管，应从箱的端部经箱底由下而上引入，栓口朝外；双出口消火栓箱其水平支管从箱的中部，经箱底由下而上引入，其双栓出口方向与墙面成45o 角e. 消火栓门开启灵活，有明显标志消火栓门四周的装饰材料颜色应与消火栓门有明显区别f. 消火栓在土建专业堵洞前应进行固定，采取四角固定方法，以免箱体变形2）喷淋系统a. 喷洒系统安装前应弹线，保证管道的平直拉线安装喷洒头，以保证喷洒头安装得成排成行b. 报警阀应设在明显、易于操作的位置，距地高度宜为1.2m报警阀地面应有排水装置。

报警阀组装应符合产品说明书及设计要求，控制阀门应有启闭的指示装置，并使阀门工作牌处于常开状态c. 水流指示器应水平安装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应有5 倍安装管径长度的直管段，安装时注意水流方向与水流指示器的箭头一致d. 由吊顶龙骨及材料确定喷洒头标高，做好固定支架使护口盘与吊顶接触紧密e. 喷洒头安装的两翼方向应成排统一安装走廊单排的喷头两翼应横向安装f. 安装喷洒头时应采用专用扳手(灯叉形)，填料宜采用聚四氟乙烯带， 防止损坏和污染吊顶g. 对充水管路可采用螺纹连接或焊接；但对充气管路只准焊接，不得采用其它连接方法h. 支架位置以不妨碍喷洒效果为原则，支吊架距喷头不应小于300mm(相对上喷喷头而言)，未端喷头与支架间距不应大于750mm6、附属设备及附件安装（1）安装离心泵，应牢固、不偏斜，其泵体水平度每米不得超过0.1mm2）离心水泵的水平联轴器应保持同轴度，轴向倾斜每米不得超过0.8mm；径向位移不得超过0.1mm3） 水位计安装要求a. 水位表应有指示最高、最低安全水位的明显标志，玻璃板(管)的最低可见边缘应比最低安全水平低25mm；最高可见边缘，应比最高水位高25mm。

b. 玻璃管式水位表应有防护装置； c. 水位表应有放水旋塞和接到安全地点的放水管4） 压力表安装要求a. 应安装在便于观察和吹洗的地方多个压力表安装时，均应安装在同一标高，表盘朝向一致b. 压力表的刻度限值应为工作压力的1.5~3 倍c. 应设压力弯管，弯管为钢管，其内径不小于10mm；弯管为铜管，其内径不小于6mm； d. 压力表和存水弯管之间安装旋塞5） 水箱间管道排列整齐，面层无污染；水箱保温平整、清洁6）安装要求a. 用水准仪及吊线方法调整水泵的垂直度b. 水泵基础清理干净并刷上油漆，未有减震器的，地脚螺栓处应设平垫片和弹簧垫 c. 水泵管道上的软接头不应受力，且两侧管应保证同轴心，多台水泵安装时管道附件均应安装一致、统一，即标高、朝向相同d. 阀门手轮位置、朝向便于操作e. 先安装水泵后，再进行管道联结以免水泵受应力二、电气工程1、配管及穿线(1)配套的材料要求a.钢管应壁厚均匀，焊缝均匀无毛刺，无劈裂、砂眼、棱刺和凹扁现象b.镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象2）管路的敷设和连接a.钢管暗配管弯曲不应小于管外径的6 倍，埋设于地下或混凝土中时弯曲半径不应小于管外径的10 倍。

b.明配管时弯曲半径不应小于管外径6 倍，当两线盒间只有一个弯曲时，弯曲半径不应小于管外径的4 倍c.管子的弯扁度不得大于0.1 倍管外径，没有明显褶皱、凹陷d.套管连接时要保证套管长度为管径的1.5～3倍、套管管径应与管径相匹配，对口处要位于套管中间，焊口应牢固严密，薄壁钢管严禁套管连接e.套丝连接要用通丝管箍，套丝不乱扣，管口要对严，连接后外露螺纹2～3 扣明配管必须采用套丝连接，不得采用套管焊接塑料管应采用插入法连接， 连接处结合面应涂专用胶粘剂，套管长度宜为管外径的1.5～3 倍，插入深度宜为管外径的1.1～1.8 倍f.管敷设在多尘或潮湿场所时，管口及连接处均应密封敷设在室外的配管应有防雨功能，管路连接处，丝头应缠防水胶布或缠麻抹铅油g.金属软管中间不得有接头，与设备器具相连时，采用专用接头，连接处应密封可靠，并带非金属护口h.薄壁钢管采用套管扣压式连接： 连接应采用专用工具进行，不应敲打形成压点； 管路为水平敷设时，扣压点宜在管路上下方分别扣压；管路为垂直敷设时，扣压点宜在管路左右侧分别扣压 当管径为φ25 及以下时，每端扣点不应少于2 处；当管径为φ32 及以下时，每端扣点不应少于3 处，且扣点宜对称，间距均匀。

扣压点度不应小于1.0mm，扣压形成的凹凸点不应有毛刺，且扣压牢固、表面光滑， 扣压后，接口的缝隙应采用封堵措施 (3)管路的布置a. 暗配管当配管长度超过以下长度时要加接线盒，无弯时30m，有一个弯时20m，有2 个弯时15m，有三个弯时8m，不允许有四个弯b. 暗配套要固定牢固，混凝土中每隔1m 用铅丝与钢筋绑扎，接线盒旁15cm 以内必须用铅丝与钢筋绑扎c. 埋入墙或地面的管子应尽量减少重叠高度，管子应至少有15mm 保护层管与管之间至少有25mm 间隙，以免混凝土浇筑时混凝土不能渗入，造成空鼓d. 吊顶内敷设的管线应有单独的支架，不能在管道、龙骨等上面固定， 但直径在20mm 及以下的钢管，直径在25mm 以下的电线管可利用吊顶的吊杆或主龙骨敷设e. 明配套时管路布置要按照横平竖直、注重观感的原则，空间布置要合理管路要弹线定位，在任意2m 段配管平直度和垂直偏差不大于3mm，全长偏差不应超过管子内径的1/2f. 明配管的固定支架、吊杆要根据其受力情况、外观形状、高度调节方式来确定，确定后要统一预制、刷防锈漆，且面漆颜色一致（钢管为灰色），安装时排列朝向一致， 间距一致，无变形扭曲现象。

g. 配管不得出现半明半暗现象，不得用明管代替不通的管路h. 成排明敷管应保证管间距一致，卡具一致，连接点、接线盒设置排列有规律i. 明配硬塑料管在穿过楼板时易受机械损伤的地方，应采用钢管保护， 其保护高度距楼板表面的距离不应小于500mmj. 钢管与电气设备、器具间的金属软管长度不得大于1.2m，管卡与管端、弯头中点的距离宜为300mm，与嵌入式灯具及类似器具连接时， 其末端固定管卡，宜安装在自灯具边缘起沿软管长度的1m 处金属软管不得直埋于地下或混凝土中，金属软管不得作灯与灯之间的导管4）管入箱盒处理a. 开孔应整齐并与管径一致，要求一管一孔，不得开长孔，如开孔面积大于管子面积，要用砂浆或石膏封堵，不得漏洞b. 对配电盘、箱的开孔应注意与二次板的间距，应考虑开在靠配电箱后部c. 钢制箱盒严禁用电气焊开孔，管口露出箱盒应小于5mm，有锁母者与锁紧螺母平，露出2～3 扣d. 进入灯头盒、开关盒的线管数量不宜超过4 根，否则应选用大型盒； 两根以上配管并排进入箱盒，间距要均匀，排列整齐一致；管进入箱盒时，盒内外侧应装有锁紧螺母固定；进入落地式配电箱柜的管线，间距应整齐，管口宜高出基础地面50～80mm。

e. 对地面的插座甩出管、顶板的开关甩出管、电机的出线管、暗配管做法与明配管做法的接口部位要考虑将来的观感，尽量做到位置准确，特别注意保证位置准确、间距一致、高度适当，管口要套丝，必要时焊接接地螺丝5）箱盒的位置设置a. 保证标准层各箱盒口与同一轴线的距离、与建筑物阴、阳角的距离一致；成排的开关盒之间的距离应保持一致b. 要保证强电盒口与弱电盒口的距离在50cm 以上，保证盒口与管道等的距离c. 室内煤气管与明装或暗装在墙内的配电箱盘、接线盒的水平距离不得小于100mmd. 对开关盒、插座盒影响观感的重要部位如门厅的大理石墙面、浴室、厨房瓷砖墙面，要结合土建排砖，对其位置加以调整这些部位尤其应注意与土建配合，防止开关、插座入墙过深或位置不准6）管内穿线a. 应根据设计图纸选择导线，严禁擅自改变导线规格、型号b. 穿线 穿线前，先将线盒用布进行清扫，避免管内的脏物污染导线；穿线前应先穿好带线，带好护口 导线在管内不得扭结、接头、断线，严禁出现死弯 接线盒、开关盒、插座盒及灯头盒内导线预留长度应为15cm配电箱内导线的预留长度为配电箱体周长的1/2 为保证截流导体良好的散热性，导线外径总截面积不应超过管内面积的40%，线槽内导线的截面积不应超过线槽面积的20%，且不宜超过30 根。

导线在变形缝、伸缩缝处，补偿装置应灵活自如，导线应留有一定的余度 在任何情况下，导线均不得明露(金属软管的保护地线除外)，箱盒须有盖板封闭，盖板螺丝齐全紧固c.导线的连接涮锡缠头法连接缠绕时应保证接触面积和机械强度，至少缠绕5 圈焊锡要饱满，表面光滑，不得有虚焊、夹渣，涮锡要均匀，接头部位清洁，要控制涮锡的程度尽量减少烧坏导线绝缘层，之间的间隙要缠绝缘带涮锡后要马上包扎，内缠橡胶(或粘塑料)绝缘带，外用黑胶布包扎严密多股软线和硬导线相连接处，潮湿、多尘场所如卫生间、厨房、机房、室外等处的接线，必须采用涮锡缠头法接线压接帽压接法要根据导线线径压接根数选择适当的压线帽规格导线剥削后，要清除氧化膜，将线芯插入压线帽内，若填不实，可将线芯折回头， 填满为止，线芯必须插到底，导线绝缘层与压线帽平齐必须用专用的压线钳钳压接，要依据压接根数和压线帽规格选择适当的咬齿模数， 以防止不到位虚接或受力过大线芯受损、变形套管压接法连接导线要从两端插入，各插入到一半处，用压接钳和压模压实，压接模数的深度应与套管的尺寸相对应导线与平压式接线柱连接单股导线压接在螺丝上，可不涮锡，根据螺丝的大小煨圈，一定要做满圈，不应反圈压接，不能开口，压接牢固，盘圈开口不得大于2mm。

一根接线柱压接一根导线，同一接线柱上不得压接2 根以上的导线，多根单芯导线压接在同一根接线柱上时，导线之间必须用平垫隔离开或在接线柱正反面分别压接，并应采用涮接线鼻子法压接多芯硬线，可采用压接或涮接线鼻子法与接线柱连接，要保证接线柱与线鼻子匹配， 弹簧垫、平垫齐全，压接牢固多芯软线可采用涮接线鼻子法与接线柱相接；多股软线可作成圈状，涮锡，将其压平用螺丝垫片紧牢固导线与针孔式接线柱连接把要连接的导线线芯插入接线桩针孔内，导线裸露出针孔1～2mm针孔大于导线1 倍时，必须折回头插入压接d.线路检查及绝缘摇测照明线路的绝缘摇测一般选用500V，量程为1～500 MΩ表，线路的绝缘阻值不小于0.5MΩ动力线路的绝缘电阻值不小于1MΩ2、成套配电柜安装（1）配电柜的材料要求a. 柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体仪表、控制元件齐全，安装牢固，接线质量符合规范要求b. 基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件2）配电柜的布置及安装要求a. 配电室内不应有其它的管道通过b. 低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备房。

c. 单独柜(盘)只找柜面和侧面的垂直度成列柜(盘)各台就位后，先找正两端的柜，再从柜下至上2/3 高的位置绷上小线，逐台找正，如柜不标准，以柜面为准找正时采用0.5mm 铁片进行调整，每处垫片最多不能超过3 片然后按固定螺孔尺寸， 在基础型钢架上用手电钻钻孔一般若无要求时，低压柜钻φ12.2 孔，高压柜钻φ16.2 孔，分别用M12、M16 镀锌螺孔固定d. 成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳定性3）基础型钢安装a. 调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架， 并刷好防锈漆b. 按施工图图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正找平过程中，需用垫片的地方不能超过3 片然后将基础型钢架、预埋铁件、垫片用电焊焊牢最终基础型钢顶部宜高出抹平地面10mm 以上为宜，手车柜基础型钢顶面与抹平地面相平(不铺胶垫时)c. 基础型钢安装完毕后，将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢，焊接长度为扁钢宽度的2 倍，然后将基础型钢刷两遍灰漆4）配电柜的组立及接线a. 配电柜的基础槽钢要找平放正，与地面连接牢固，焊接缝处焊渣处理干净，油漆刷均匀，槽钢上不得开孔进管，在槽钢内要抹水泥层，保证槽钢内底部干净平整，不露渣漏筋，在地面有水的机房，水泥层要高于槽钢外地坪的高度。

b. 柜就位后基础槽钢用M12、M16 的镀锌螺丝固定，柜立稳后，水平度、垂直度、柜间空隙满足规范要求c. 盘线应走向合理、导线顺直、横平竖直、棱角清晰、拐角进线的造型一致平行，不得任意歪斜交叉相连，导线要留有一定的余量用塑料绑扎成束，绑扎间距均匀d. 各相导线分色清晰，且各相颜色区分一致，多股线涮锡部位用和导线颜色一致的绝缘带缠绕，缠绕长度一致，干净利落，线管进线处，带塑料护口5）地线压接a.导线压接的鼻子必须使用闭口鼻，严禁使用开口鼻，应根据导线的规格、电流的大小选择不同的接线鼻子，应采用涮锡并且涮锡饱满无夹渣、空隙，接线鼻子涮完锡后，除接线的地方外，都应使用与导线相同颜色的胶带进行包扎b.与母排压接时，一个螺栓压一个接线鼻子，进入配电柜的管、线槽都应用接地线与母排连接，柜内的接地线不应串接，应采用并接c.母线上的鼻子压接应压在母排后的平垫后，螺母、平垫、弹簧垫齐全d.螺栓穿法按照如下原则： 由里向外穿； 由左向右穿； 由上向下穿3、电气器具及配电箱(盘)安装（1）灯具安装a.灯具安装牢固端正，位置正确b.有吊顶的灯具或重量超过3kg 的灯具，在顶板上加独立的吊杆或预埋件， 承担灯具全部重量，不使吊顶龙骨承受灯具荷载。

c.成排明装灯具，在预埋灯头盒时，先放线，根据灯型留出间距位置成排安装的灯具中心线允许偏差为5mmd.凡安装距地高度低于或等于2.4m 的灯具其金属外壳必须连接保护地线e.灯具在吊顶上嵌入式安装，应固定在专设的框架、支吊架上，不应使吊顶龙骨受灯具荷载，支吊架形式要统一，下口留长节螺纹以便调节高度，支吊架必须固定在楼板上，不得固定在管道、风管上，且一套灯具对应一套支吊架，不得用铅丝固定2）开关、插座面板安装a.材料要求 塑料板有足够强度，应平整无弯翘变形，色度均匀不含杂质 面板的紧线应用光滑的圆头螺丝，不应用平头螺丝，以防损伤导线 安全插座的各插孔应均匀并带安全门，安全门应使用阻燃材料， 硬度高、耐高温、不变形，单孔插不进去 插座簧片弹性好，插拔时力度感均匀一致，不费力 铜件连接采用滑铆工艺，连接牢固，没有裂纹，外观光滑细腻b.安装位置 开关、插座的位置按图施工，任何场所的窗、镜箱、吊柜上方及管道背后、门后均不应有控制灯具的开关 开关、插座距管道、接地干线、设备、弱电插座太近时要移位 开关、插座的安装高度、间距控制应一致c.接线 开关的接线应正确无误，开关必须切断相线；开关位置应与灯位一致， 跷板开关的开关方向应一致。

开关控制线不得采用黄、绿、红、蓝、双色线，一般采用白色线作为控制线 单相两孔插座在横装时，面对插座为“左零右火”，竖装时面对插座为“下零上火”，单相三孔及三相四孔的接线均在上方 民用插座的保护线应选用与相线截面积、绝缘同等级的铜芯导线 在配电回路中的各种导线，均不得在开关、插座的接线端子处以套接压线的方式连接其它支路d.安装要求 面板的螺丝为镀锌件，无杂物，表面清洁、不变形、盖板端正，紧贴建筑表面，不吃墙，没有黑边、缝隙 线盒太深大于15mm 时，要进行套边处理，增加调节盒，如为金属线盒要采用Φ6钢筋在线盒外侧做好接地跨接3）配电箱的安装a.配电箱周边平整无损伤，油漆无脱落，二层板厚度不应小于1.5mm，不得用阻燃型塑料板作二层板，箱内各种器具应安装牢固，导线排列整齐，压接牢固b.配电箱内的电气器具应间距均匀，开启关闭灵活，其排列间距符合规范要求c.配电箱内的所有金属部位均为热镀锌件d.配电箱内的导线应分清颜色，安装符合国家统一标准，出线的开关应标明回路名称，导线压在针孔内应做双回头(单股线)，多股线应涮锡压鼻子进行接线，箱内的导线需排列整齐并绑扎成束，在活动部位应用长钉固定，盘面引出及引进的的导线应留有余量，以便于检修。

配电箱、柜、盘安装完后交工前应在箱门内侧贴好配电系统图e.导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，多股线不应盘圈压线，应加装压线端子(有压线孔者除外)，如必须穿孔用顶丝压接时，多股线应涮锡后压装，不得减少导线股数f.垂直敷设的配电箱，应上进电源下出负荷，横装时，应左进电源，右出负荷g.明装配电箱安装，底边距地不小于1.5m，电表箱安装不得小于1.8m，用膨胀螺栓固定，严禁电气焊开孔，不得开长孔h.暗装配电箱安装，箱体应嵌入墙内，箱体表面应与墙面平齐，底边距地不应小于1.4m，箱体周围不应有空鼓，进入配电箱的管子应排列整齐，箱体材料厚度小于2.5mm的配电箱不应做接地导体i.配电箱严禁熔焊，安装时需注意不碰坏箱体表面4、硬母线安装（1）材料要求a.封闭插接母线应有出厂合格证、技术文件，技术文件包括：额定电压、额定容量、试验报告等技术数据b.使用的各种规格的型钢、附件、各种规格的螺栓、垫圈等应使用热镀锌件，所有材料应符合设计要求2）支架安装a.封闭插接母线的拐弯处以及与箱(盒)连接处必须加支架，直段插接母线支架的距离不应大于2mb.埋设支架应用水泥砂浆注满、密实，不高出墙面，埋深不少于80mm； c.膨胀螺栓固定支架不少于2 处， 一个支架应用2 根吊杆固定牢固，丝扣外露2~4 扣，膨胀螺栓应加平垫、弹簧垫，吊架应用双螺母夹紧。

d.支架及支架预埋件焊接处刷防腐油漆，油漆应均匀，无漏刷，不污染建筑物3）封闭母线的安装a.封闭式插接母线应按设计产品技术规定组装，组装前逐段进行绝缘测试，其绝缘电阻值不得小于20MΩb.封闭式插接母线应直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫固定牢固c.吊架安装时，在封闭母线与设备连接处应加固定支架d.封闭式插接母线外壳连接应牢固，有防止松动措施，严禁焊接，封闭插接母线外壳两端应采用保护地线连接e.封闭插接母线外壳地线连接应紧密，无遗漏，母线绝缘电阻值大于0.5MΩf.母线外壳接地线使用25mm2 的铜线压鼻子进行接地跨接5、电缆线路敷设（1）电缆的排列，当设计无规定时，应符合下列要求a.电力电缆和控制电缆应分开排列； b.并列敷设的电力电缆和控制电缆敷设在同一侧支架上时，应将控制电缆放在电力电缆下面，1kV 以下的电力电缆应放在1kV 以上的电力电缆的下面2）并列敷设的电力电缆，其相互间的净距应符合设计要求3）垂直桥架中电缆敷设：电缆与电缆间应有一定均匀的间距（不小于20mm）4）电缆敷设完后，应在首端、末端、分支处及转弯处设有标志牌5）电缆敷设完毕后，应及时清除杂物，盖好盖板，必要时，尚应将盖板缝隙密封，以免水、汽、油、灰等侵入。

6、防雷接地及接地装置安装（1）焊接要求a.连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，做防腐处理b.采用搭接焊时，其焊接长度如下： 镀锌扁钢焊接长度不得小于其宽度的2 倍，且至少焊三边，煨弯不能太死，直线段不得有明显弯曲，并应立放 镀锌圆钢焊接长度为其直径的6 倍，并应双面施焊 镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6 倍 镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢弯成弧形(或直角)与钢管(或角钢)焊接 扁钢接地线做T 形焊接时，暗敷设时可扭弯搭接焊接或采用T 形焊接加辅助焊片，以保证其搭接长度，明敷设时采用90o 立弯搭接焊接 每种焊接方法应保证同一工程焊接处的搭接长度一致2）接地装置a.按设计要求，将底板钢筋搭接焊好b.柱内用作接地的主筋用色标作好标记，色标颜色应一致并与土建工程上用的颜色区分开3）接地干线a.接地干线沿建筑物墙壁敷设时，接地干线距地面高度为250～300mm，距墙面间隙为10～15mm，支持件间的水平直线距离一般为1m，垂直部分为1.5 倍，转弯部分为0.3m为宜。

b.接地干线敷设应平直，水平及垂直度允许偏差2/1000，但全长不得超过10mm；转角处接地干线弯曲半径不得小于扁钢宽度的2 倍c.明敷设的接地线表面应刷黄、绿相间条纹，每段为15~100mm，油漆应均匀无遗漏，但接地卡子及接地端子等处不得刷油d.穿墙时，应套管保护，跨越伸缩缝，应做煨管补偿e.在室内接地干线上每层应装设一接地端子4）断接卡子或测试点a.断接卡子或接地点设置的部位应不影响建筑物外观，应便于测试，暗设时距地高度为0.5m，明设时距地高度为1.8mb.断接卡子暗装盒采用86型金属线盒，应干净方正，所用螺栓直径不得小于10mm，并加镀锌垫圈、弹簧垫，同时加装盒盖并做上接地标识（统一到公司领取）5）避雷网安装a.避雷网应平直牢固，不应有变形扭曲现象，距离建筑物表面一致，平直度每2m 检查允许偏差3/1000，但全长不得超过10mmb.避雷线弯曲处不得小于90o ，弯曲半径不小于圆钢直径10 倍c.避雷网支架高度为150mm（陕西省专项治理要求），各支点间距不应大于1m，离拐弯中心点为300mm，支架应有机械强度，不易变形d.遇有变形缝应做煨弯补偿，各处煨弯造型应一致7、金属线槽、桥架安装a.应保证桥架安装横平竖直。

b.桥架水平敷设时距地高度不宜低于2.5m，垂直敷设时不低。
