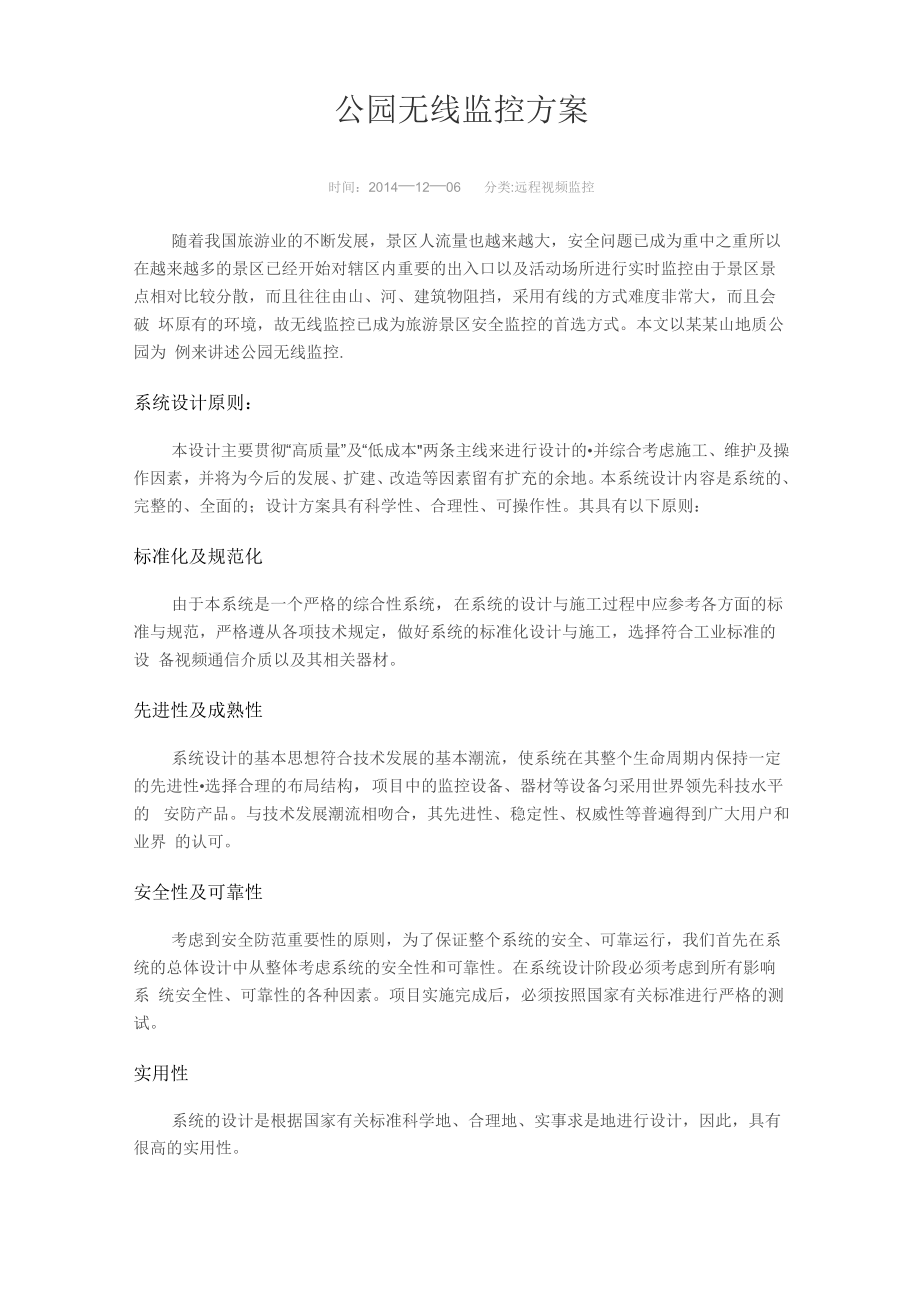

公园无线监控方案

公园无线监控方案时间：2014—12—06 分类:远程视频监控随着我国旅游业的不断发展，景区人流量也越来越大，安全问题已成为重中之重所以 在越来越多的景区已经开始对辖区内重要的出入口以及活动场所进行实时监控由于景区景 点相对比较分散，而且往往由山、河、建筑物阻挡，采用有线的方式难度非常大，而且会破 坏原有的环境，故无线监控已成为旅游景区安全监控的首选方式本文以某某山地质公园为 例来讲述公园无线监控.系统设计原则：本设计主要贯彻“高质量”及“低成本"两条主线来进行设计的•并综合考虑施工、维护及操 作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地本系统设计内容是系统的、 完整的、全面的；设计方案具有科学性、合理性、可操作性其具有以下原则：标准化及规范化由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标 准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工，选择符合工业标准的设 备视频通信介质以及其相关器材先进性及成熟性系统设计的基本思想符合技术发展的基本潮流，使系统在其整个生命周期内保持一定 的先进性•选择合理的布局结构，项目中的监控设备、器材等设备匀采用世界领先科技水平的 安防产品。

与技术发展潮流相吻合，其先进性、稳定性、权威性等普遍得到广大用户和业界 的认可安全性及可靠性考虑到安全防范重要性的原则，为了保证整个系统的安全、可靠运行，我们首先在系 统的总体设计中从整体考虑系统的安全性和可靠性在系统设计阶段必须考虑到所有影响系 统安全性、可靠性的各种因素项目实施完成后，必须按照国家有关标准进行严格的测试实用性系统的设计是根据国家有关标准科学地、合理地、实事求是地进行设计，因此，具有 很高的实用性可维护性，维护费用低无线监控系统的结构设计维修方便，维护费用低系统具有自诊断和寻找故障程序， 指出具体故障部位，在现场更换故障部件后即恢复正常.优化性能价格比在满足系统性能、功能以及考虑到在可预见期内仍不失其先进性的前提下，尽量使得 整个系统所需投资合理系统功能和特点：本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投 资合理、效益最佳的目的•闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备 得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜 人和能提高工作效率的优良环境，节约能源，并减少维护人员根据本项目的环境需要，并接 合功能需求建立本项目闭路电视监控。

该系统由一个监控中心、若干个监控终端组成•监控中心与监控终端的通信方式采用深 圳海电科技的数字微波传输，这种方式的优点是：受地理环境的限制小，信号既可翻山又可 跨海，能够适用于各种地形条件，到达有线方式无法到达的区域是一种最灵活、适应性最 强的通信手段，建设快、投资小主要任务是对景区内各景点重要部位的事态、人流等动态状况进行宏观监视、控制， 以便对各种异常情况进行实时取证、复核，达到及时处理目的方案设计：1、 前端部分前端主要由智能球摄像机、视频编码器、以及整个前端的避雷、安装支架铁塔和基础设施组 成2、 传输部分数字微波传输视频监控系统组成：HD-9500E数字微波图像发射机、HD-9500ETX天线一 体化数字微波图像发射机、HD-5800SPL9抛物面微波天线、HD—5158BKT宽频板状定向 天线、HD—5158F—2Y功分器3、 中心部分监控指挥中心是整个系统的控制、图像显示、图像录像中心，监控中心能向指挥调度人员提 供全面的、清晰的、可操作的、可录制、可回放的现场实时图像中心设备由微波接收天线HD-5800SPL9、数字微波接入设备HD-9500E，监视墙、PC监 控主机、主监视器、主/分控键盘、视频解码器等组成。

工作说明（根据下图）：16.启中红41、 首先（22）号点通过2台（收发各一台）HD-9500ETX把视频传输到（18）号点附近200米 处通过光纤传输到（18）号点，（19）号监控点直接用光纤传输到（18）号点，再把（18） 号点的3路视频通过一台HD-9500ETX发射到（16）号中继点，（16）号中继点用一台 HD-9500E 配置 HD-5800P9 接收2、 （21）号点，通过1台HD—9500ETX把视频发射到（20）号点，（20）点用1台HD—9500E 发配置一面HD-5800P9抛物面定向天线和一面HD—5158BKT板状定向天线加一个 HD—5158F-2Y功分器同时把（20）号点的图像和（21）点的中继图像传输到（16）号中继 点，然后（16）号中继点用1台HD—9500ETX接收3、 （13）,（17）二个点通过2台HD-9500ETX把视频直接发送到（16）号中继点，（16） 号中继点通过一台HD—9500E配置2面HD-5158BKT天线和一个HD—5158F—2Y功分 器同时接收（13） ,（17）监控点发送过来的视频4、 （15）号监控点的视频直接用1台HD—9500ETX微波传输（14）号中继点；（14）号点 再用1台HD—9500E配置2面HD-5158BKT天线和一个HD—5158F-2Y功分器同时把（14） （15）号点的图像传输到（16）号中继点，（16）配置1台HD—9500ETX做接入。

5、16号中继点的10路视频通过2对（4台）HD—9500E加4面HD-5800P9天线建立2 条微波链路，然后把10路视频分成2组传输到（A）点监控中心图像通道采用微波点对点的方式,频率复用采用空间分割方式各监控点的摄像机输出 的视频信号首先送给HD-6001D视频编码器编码，经HD—9500E或HD-9500ETX微波图 像发射机调制送出到发射天线，最后经天线以无线微波的方式发射到中继点，再经中继点转 发到监控中心在监控中心首先用天线接收数字微波信号，然后送至HD-9500E解调（注: HD—9500既可做发送也可做接入，它是工作在双向通信的设备），解调出的信号再送至计 算机，计算机安装我们公司提供的客户端软件再解码出视频信号，即可实现录像、回放、多 种方式预览、远程监控、云镜控制等等功能，如果需要上电视墙，可以再配上相应的视频解 码器连接至电视墙！下图是通用数字微波工作拓扑图:系统效果：公园保安人员在视频监控室监控屏幕上就可以对公园门区、主要路口、活动区重点部 位及治安复杂场所实施动态监视，对景区内发生的情况一目了然，景区内一旦发生任何紧急 情况，保卫人员将在第一时间赶到现场处理。

视频监控系统的建成，保证了主要景点安全监 测覆盖，为加强景区森林防火和治安防范，营造安全和谐的旅游环境奠定了基础。
